评价一个路由协议的好坏：

1. 占用资源多少
2. 收敛速度快慢
3. 选路是否合理

RIP以跳数作为开销值来选路，就可能存在不合理性

RIP – 距离矢量性协议

1. 以跳数作为开销值进行选路，本身存在不合理性
2. 由于RIP本身计时器时间较长，收敛速度较慢
3. RIP单个数据包占用资源并不算大，但是因为RIP存在30s一次的周期更新，所以整体看来，RIP的资源占用很大

由于RIP三个维度的表现都不算太好，所以只能适用于中小型网络环境

OSPF 动态路由协议 – 开放式最短路径优先协议

传递的是LSA：链路状态信息

1. OSPF因为是链路状态型协议，所以，计算出的路径不会出现环路，并且，OSPF以带宽作为开销值进行选路，相对于条数更加合理，所以从选路的角度来看，OSPF优于RIP
2. 由于OSPF的计时器时间短于RIP的计时器，所以从收敛速度来看，OSPF优于RIP
3. 从单个数据包携带的数据量来看，因为OSPF携带的是拓扑信息（LSA），所以数据量较RIP大很多，但是由于RIP存在30s一次的周期更新，并且OSPF本身存在很多减少更新量的措施，所以从整体的角度看，OSPF小优于RIP

OSPF版本：

1. OSPFV1（在实现试阶段就夭折了），OSPFV2 — IPV4
2. OSPFV3 — IPV6

RIPV2 与 OSPFV2：

• 相同点

1. OSPFV2 和 RIPV2都是无类别的路由协议，都支持VLSM， CIDR

2. OSPFV2和RIPV2都以组播的形式发送消息，地址：224.0.0.5和224.0.0.6

3. OSPFV2和RIPV2都支持等开销负载均衡

• 不同点

  1. RIP只能适用于中小型网络
  2. OSPF可以适用于大型网络
  3. OSPF为了适应中大型网络，需要进行结构化部署：区域划分

  如果只有一个区域的OSPF网络，我们将这样的网络称为单区域OSPF网络

  如果只有一个区域的OSPF网络，我们将这样的网络称为多区域OSPF网络




  区域划分的主要目的： 区域内部传递拓扑信息，区域之间传递路由信息




• 区域边界路由器 – ABR： 同时属于多个区域，并且一个接口对应一个区域，至少有一个接口属于骨干区域，区域之间可以存在多个ABR，一个ABR可以属于多个区域




• 区域划分的要求：

  1. 区域之间必须存在ABR
  2. 区域划分必须按照星型拓扑结构划分，星型拓扑中间区域叫做骨干区域

  OSPF区域存在区域编号： 区域ID（area ID）：由32位二进制构成，用点分十进制进行表达，骨干区域的area ID为0

一、 OSPF的数据包

1. hello包： 可以用来周期发现，建立和保活邻居关系

   ​ 周期： 默认为10s为周期进行周期发送，在某些特殊环境会以30s为周期

   ​ 死亡时间（dead time）： 4倍的hello时间

   ​ RID： 用来标定和区分OSPF网络中不同的路由器

   ​ RID要求：

   1. 整个OSPF网络唯一

   2. 格式统一，RID要求必须符合IP地址格式（有32位二进制构成，并且点分十进制表达）

   RID的获取方式：

   1. 手工配置：仅满足以上两点要求即可

   2. 自动获取：路由器先从环回地址中选取数值最大的IP地址作为RIP，若不存在环回地址，则将从本地的物理接口对应的IP地址中选择数值最大的最为RID

2. DBD包： 数据库描述报文，LSDB（数据链路状态数据库，存放LSA信息的数据库），像是“数据库的目录”

3. LSR包： 链路状态请求报文，基于DBD包请求未知的LSA信息

4. LSU包： 链路状态更新报文， 真正携带LSA信息的数据包

5. LSAck包： 链路状态确认报文，确认包

二、 OSPF的状态机

two-way：双向通信：标志着邻居关系的建立

↓

条件匹配

↓

主从关系选举：使用未携带数据的DBD包（主要目的是为了和之前的邻居关系进行区分）通过对比RID，RID大的为主，主可以优先进入下一个状态

↓

full state：标志着邻接关系的建立

总结：

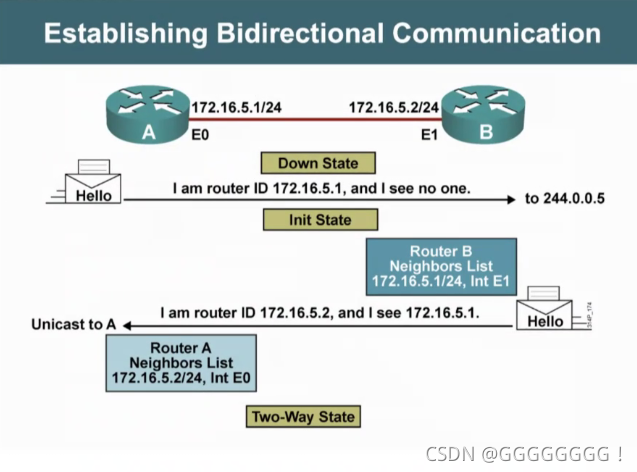

down状态： 启动OSPF，发送hello后进入下一个状态

init状态： 当你收到一个hello包中包含本地的RID信息时，进入下一个状态

two-way状态： 标志着邻居关系的建立

↓ 条件匹配：

↓ 条件匹配失败 — 停留在邻居关系，仅10s一次，使用hello包进行保活

↓ 条件匹配成功 — 进入下一个状态

exstart状态： 使用未携带数据的DBD包进行主从关系选举，RID大的为主，主进入下一个状态

exchange状态： 使用携带目录信息的DBD包进行目录信息的共享，需要ACK确认

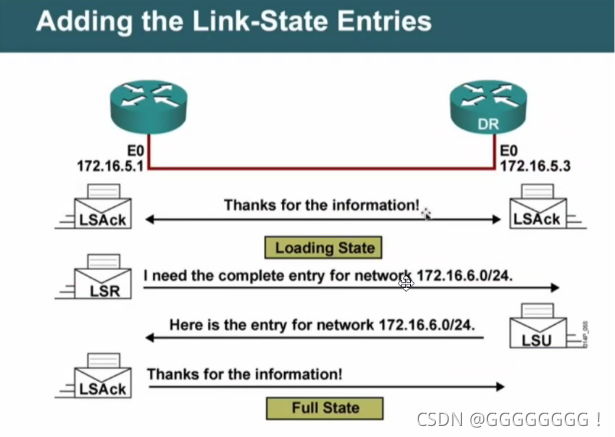

loading状态： 查看对端的DBD包与本段的LSA信息进行对比，基于未知的LSA信息发送LSR包进行请求，对端使用LSU进行回复，需要ACK确认

full状态： 标志着邻接关系的建立

三、 OSPF的工作过程

1. 启动配置完成后，OSPF向本地所有运行OSPF协议的接口以组播224.0.05的形式发送hello包。hello包中需携带自身本地的RID寄自身一直邻居的RID，之后，将收集到的邻接关系记录在一张表中 – 邻居表
2. 邻居表建立完成后需要进行条件匹配，失败则停留在邻居关系，仅适用hello进行周期保活
3. 匹配成功，则开始建立邻接关系，首先需要使用 未携带数据的DBD包进行主从关系选举 ，之后使用携带数据的DBD包共享数据库目录，之后使用LSR/LSU/LSACK数据包来获取未知网段的LSA信息，完成本地数据库表的建立 – LSDB 链路状态数据库
4. 最后，基于本地的链路状态数据库，生成 有向图及最短路径树，之后，计算本地到达未知网段的路由信息，生产的路由信息加载到 路由表中
5. 收敛完成后，OSPF需要10s一次使用hello包进行周期保活，OSPF 30min进行一次周期更新，把序列号重新刷新一次

条件匹配： 在一个广播域中，所所有设备均为邻接关系，将出现大量的重复更新，所以需要进行DR/BDR选举，所有非DR/BDR的设备之间仅维持邻居关系

指定路由器：DR

备份指定路由器：BDR

一个广播域中，在DR和BDR都存在的情况下，至少需要四台路由器才能看到邻居关系

DR 和 BDR实际上是接口的概念

DR/BDR选举机制：

1. 先比较优先级，优先级最大的为DR，第二大的为BDR，优先级的初始默认值为1

   修改优先级：


   优先级的取值范围：0 - 255，若优先值设为0，则表示不参加DR/BDR的选举

2. 如果优先级相同，则比较RID，若RID大的路由器就位DR，第二大的为BDR

DR/BDR的选举模式为非抢占模式，选举时间的上限为40s

重启可以进行新的选举

​ 结构突变：

1. 突然增加一个网段：触发更新，立即发送携带LSA信息的LSU包，需要ACK确认
2. 突然断开一个网段：触发更新，立即发送携带LSA信息的LSU包，需要ACK确认
3. 无法联系 – 40s死亡时间

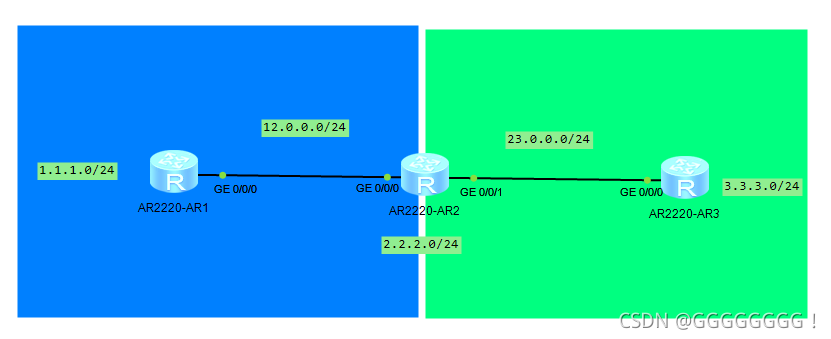

四、 OSPF的基本配置

1. 启动OSPF进程 router-id：配置RID



2. 创建区域


3. 宣告
   0.0.0.0 – 反掩码 – 由连续的0和1组成，其中0代表不可变位，1代表可变位


查看OSPF邻居关系表

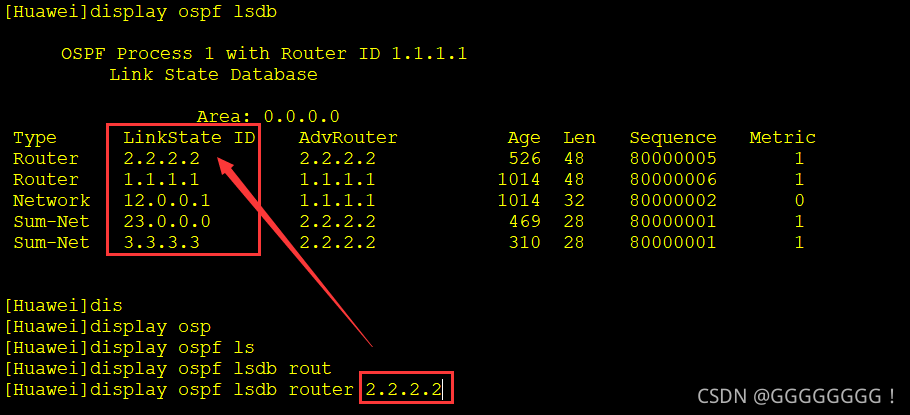

查看lsdb：

查看lsdb详细的某一条：

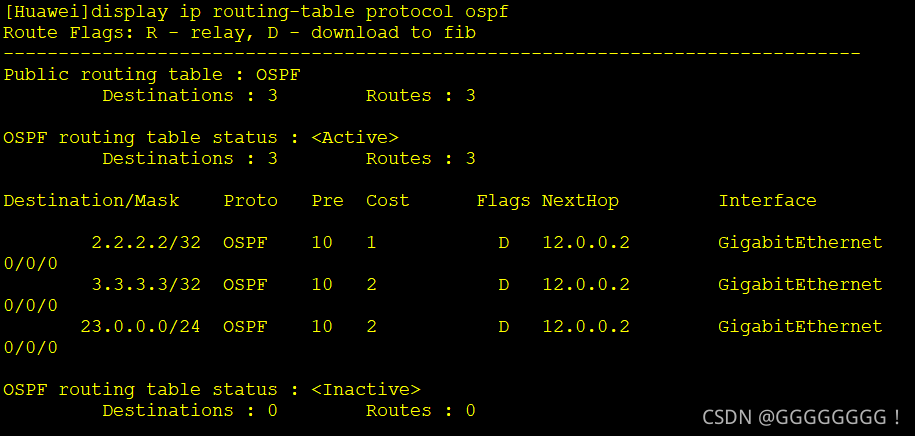

查看路由表：

OSPF在华为体系中默认优先级为0

OSPF是以带宽作为开销值的度量标准

COST = 参考带宽 / 真实带宽 华为默认的参考带宽：100Mbps

修改参考带宽：参考宽带一旦修改，必须OSPF网络内所有设备均修改成相同的

五、 OSPF的拓展配置

1. 手工认证


   邻居关系断了


   去AR2配置，就可以连接上


2. 手工汇总（其实是区域汇总）

   汇总在ABR上的接口配置：


3. 沉默接口


4. 加快收敛（减少计时器时间）

   也是在接口上配置，修改hello时间时，死亡时间会按照4倍自动计算，邻居之间的hello时间（死亡时间）必须相同，否则无法建立邻居关系



5. 缺省路由

   首先自己要有缺省，不然不能给其他路由器发配缺省



   强制下发缺省路由
