前言
今天这篇文章，对于刚接触物联网协议或者刚接触ESP这款模组并且想对接云平台的人特别有帮助。还希望大家耐心的看完。
在今天的实验里面，你需要有三个概念。
第一什么是MQTT协议，
第二 MQTT协议又是如何连接的，
第三点如何在官方的web demo上添加后端服务和前端页面的接口，实验在线MQTT数据传输。
一、MQTT协议
MQTT协议是一个物联网协议，简单来说就是设备和云平台之间的一种通信传输方式，就好比，在中国大家用中国话来交流，在美国用美国话交流。这就对应着两种通信协议。具体的细节，我的建议还是去百度看看。对于初学者，有这个通信的概念即可。
二、如何使用MQTT协议对接华为云
1.注册华为云账号
这个就不说了，去百度找华为云的官方，免费注册。
2.设备接入中创建资源空间
这个可以百度一下华为云设备接入MQTT设备注册
3.如何连接

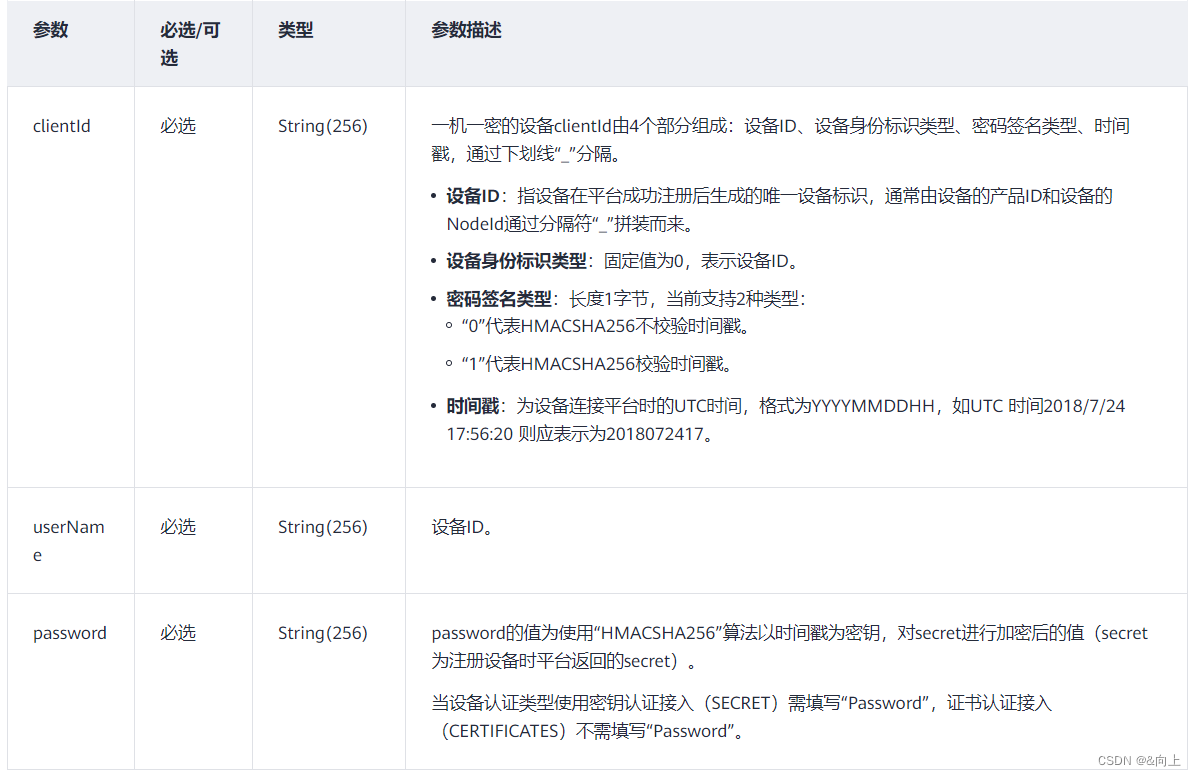

首先，我们要参考文档 。在这个文档里面，我们可以看到，我们连接的时候需要填写设备ID，用户名和密码。
其次，怎么获取这一套数据，是目前我们要思考的问题。好在官方直接给出了加密运算的方式。参数计算链接

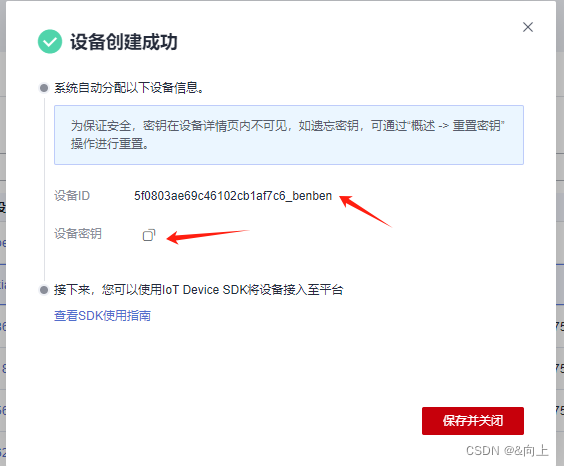

在下图中，重点关注设备ID和密钥，密钥是在你创建设备的时候就有的

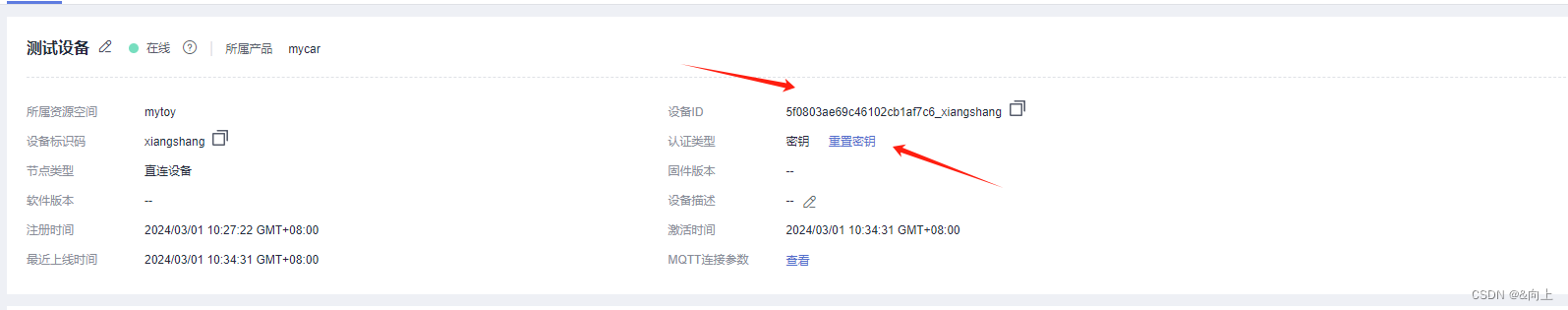

注意上图和下图的设备ID不一样，这是因为我想要告诉大家这个密钥在什么地方，单独创建了一下。
通过下面的页面，我们填入上述的设备ID和密钥，获取新的三元素，我们就可以对接设备。
4.通过MQTT.fx工具做初步对接

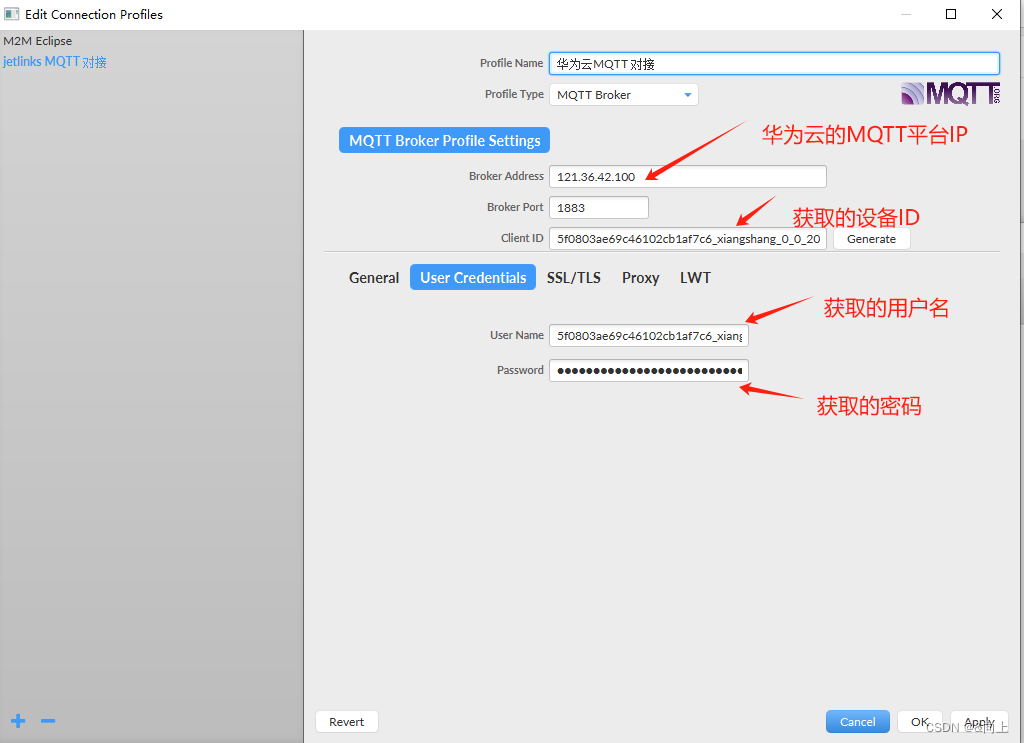

4.1 设置连接信息

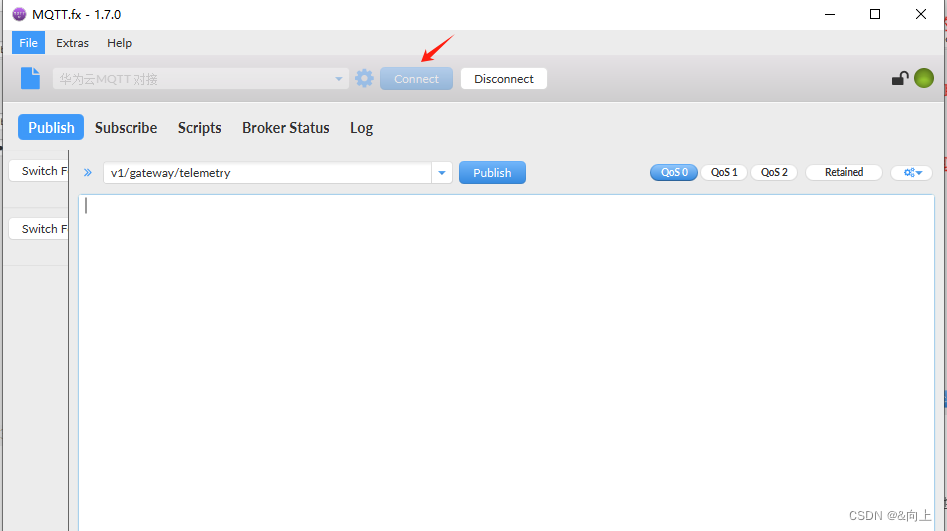

4.2 连接平台

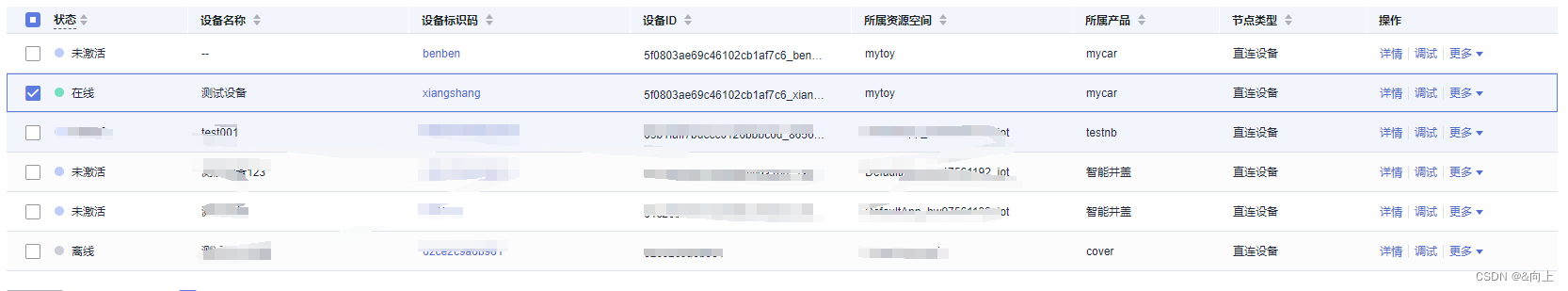

5.查看平台设备信息
三. 设备测对接平台
1.ESP测引入MQTT库

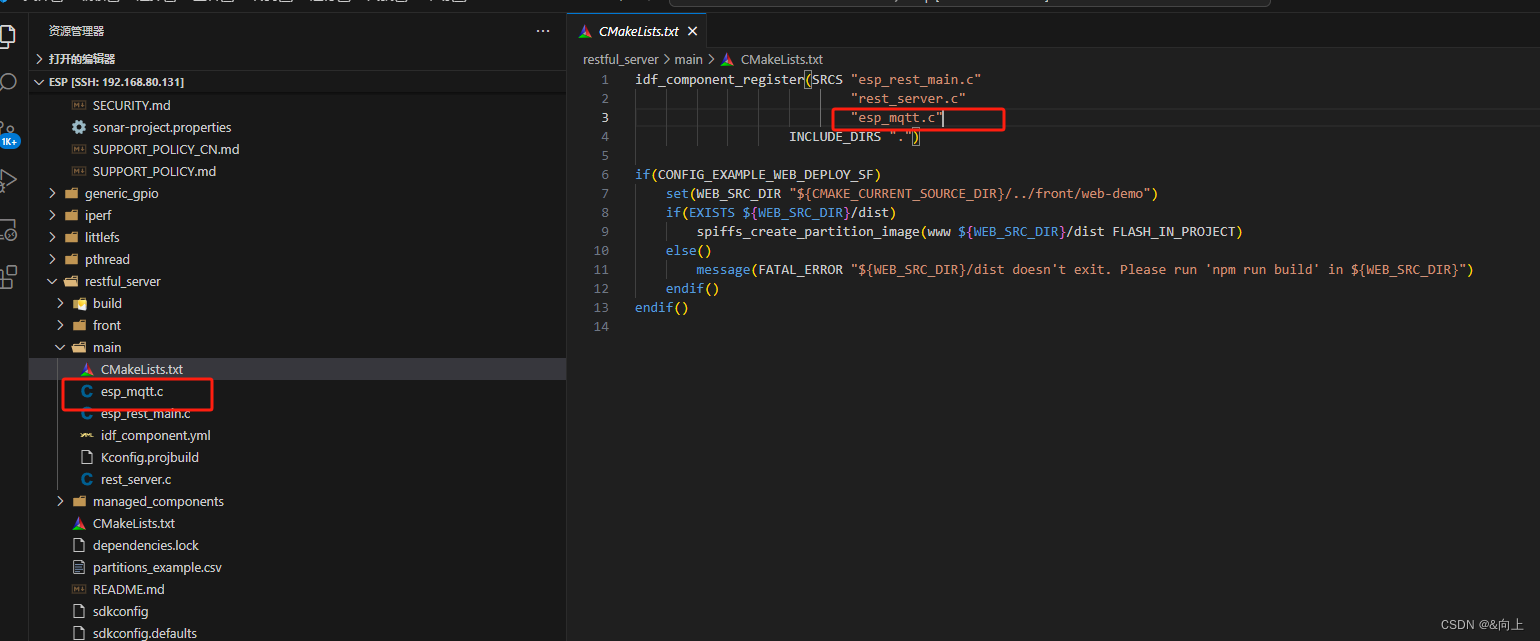

官方的MQTT demo路径 /esp/esp-idf/examples/protocols/mqtt
在上述的方案中，我们已经完成了电脑模拟设备对接的过程。接下来，我们要用我们的ESP模组完成云平台的对接。还是用之前的web demo。
2.编码
2.1前端编码修改
注意我是将Chart.vue中的内容注释掉替换成了下面的内容
<template> <v-container> <v-layout text-xs-center wrap> <v-flex xs12 sm6 offset-sm3> <v-card hover> <v-card-title style="font-weight: 800; font-size: 18px"> 阿里云平台数据发送测试 </v-card-title> <div style="width: 90%; margin: 0 auto; padding: 20px"> <v-text-field v-model="mesdata" label="测试数据" hint="输入测试数据" ></v-text-field> <v-btn block color="success" size="large" type="submit" @click="submitdata" > 提交 </v-btn> </div> </v-card> </v-flex> </v-layout> </v-container></template><script>export default { data() { return { mesdata: null, }; }, methods: { submitdata() { this.$ajax .post("/api/v1/mqtt/echo", { data: this.mesdata, }) .then((data) => { console.log(data); }) .catch((error) => { console.log(error); }); this.mesdata = ""; }, }, destroyed() {}, mounted() {},};</script>2.2 后端接口修改
加入一个后端接口,方便前端界面传输数据
// mqtt_send_data_toserver 是我自己封装的一个发送函数,代码都会给大家extern void mqtt_send_data_toserver(char *message);static esp_err_t mqtt_echo_handler(httpd_req_t *req){ int total_len = req->content_len; int cur_len = 0; char message[256] = {0}; char *buf = ((rest_server_context_t *)(req->user_ctx))->scratch; int received = 0; if (total_len >= SCRATCH_BUFSIZE) { /* Respond with 500 Internal Server Error */ httpd_resp_send_err(req, HTTPD_500_INTERNAL_SERVER_ERROR, "content too long"); return ESP_FAIL; } while (cur_len < total_len) { received = httpd_req_recv(req, buf + cur_len, total_len); if (received <= 0) { /* Respond with 500 Internal Server Error */ httpd_resp_send_err(req, HTTPD_500_INTERNAL_SERVER_ERROR, "Failed to post control value"); return ESP_FAIL; } cur_len += received; } buf[total_len] = '\0'; cJSON *root = cJSON_Parse(buf); //注意这里,这边是为了解析前端页面的数据 strcpy(message, cJSON_GetObjectItem(root, "data")->valuestring); cJSON_Delete(root); httpd_resp_sendstr(req, "Post control value successfully"); mqtt_send_data_toserver(message); return ESP_OK;}在start_rest_server 函数中添加下面的代码 (注册解析前端方法到系统中)
httpd_uri_t mqtt_post_uri = { .uri = "/api/v1/mqtt/echo", .method = HTTP_POST, .handler = mqtt_echo_handler, .user_ctx = rest_context}; httpd_register_uri_handler(server, &mqtt_post_uri);3.MQTT编码
/* * SPDX-FileCopyrightText: 2022-2023 Espressif Systems (Shanghai) CO LTD * * SPDX-License-Identifier: Apache-2.0 */#include <stdio.h>#include <stdint.h>#include <stddef.h>#include <string.h>#include "esp_system.h"#include "nvs_flash.h"#include "esp_event.h"#include "esp_netif.h"#include "cJSON.h"#include "esp_log.h"#include "mqtt_client.h"#define CLIENTID ""#define USERNAME ""#define PASSWORD ""#define SERVERURL "mqtt://121.36.42.100:1883"#define PUSHTOPIC "$oc/devices/你的设备ID/sys/properties/report"esp_mqtt_client_handle_t mqtt_client;static const char *MQTTTAG = "MQTT";static void log_error_if_nonzero(const char *message, int error_code){ if (error_code != 0) { ESP_LOGE(MQTTTAG, "Last error %s: 0x%x", message, error_code); }}void mqtt_send_data_toserver(char *message){ int msg_id; char obj_name[10] = {0}; double rounded = 0; cJSON *root = cJSON_CreateObject(); // 创建数组对象 cJSON *array = cJSON_CreateArray(); // 创建对象 cJSON *obj = cJSON_CreateObject(); cJSON_AddStringToObject(obj, "service_id", "echo"); cJSON *values = cJSON_CreateObject(); cJSON_AddStringToObject(values, "read", message); cJSON_AddItemToObject(obj, "properties", values); // 将对象添加到数组中 cJSON_AddItemToArray(array, obj); // 将数组添加到根节点中 cJSON_AddItemToObject(root, "services", array); const char *sys_info = cJSON_Print(root); ESP_LOGI(MQTTTAG, "%s", sys_info); msg_id = esp_mqtt_client_publish(mqtt_client, PUSHTOPIC, sys_info, 0, 1, 1); free((void *)sys_info); cJSON_Delete(root); return;}static void mqtt5_event_handler(void *handler_args, esp_event_base_t base, int32_t event_id, void *event_data){ ESP_LOGD(MQTTTAG, "Event dispatched from event loop base=%s, event_id=%" PRIi32, base, event_id); esp_mqtt_event_handle_t event = event_data; esp_mqtt_client_handle_t client = event->client; int msg_id; switch ((esp_mqtt_event_id_t)event_id) { case MQTT_EVENT_CONNECTED: ESP_LOGI(MQTTTAG, "MQTT_EVENT_CONNECTED"); mqtt_send_data_toserver("sadsadsadas"); break; case MQTT_EVENT_DISCONNECTED: ESP_LOGI(MQTTTAG, "MQTT_EVENT_DISCONNECTED"); esp_mqtt_client_reconnect(client); break; case MQTT_EVENT_SUBSCRIBED: ESP_LOGI(MQTTTAG, "MQTT_EVENT_SUBSCRIBED, msg_id=%d", event->msg_id); break; case MQTT_EVENT_UNSUBSCRIBED: /* 退订绑定的服务，目前先不处理 */ ESP_LOGI(MQTTTAG, "MQTT_EVENT_UNSUBSCRIBED, msg_id=%d", event->msg_id); break; case MQTT_EVENT_PUBLISHED: /* 推送绑定的事件 */ ESP_LOGI(MQTTTAG, "MQTT_EVENT_PUBLISHED, msg_id=%d", event->msg_id); break; case MQTT_EVENT_DATA: /* 数据下发，先不处理 */ ESP_LOGI(MQTTTAG, "MQTT_EVENT_DATA"); break; case MQTT_EVENT_ERROR: ESP_LOGI(MQTTTAG, "MQTT_EVENT_ERROR return code %d", event->error_handle->connect_return_code); if (event->error_handle->error_type == MQTT_ERROR_TYPE_TCP_TRANSPORT) { log_error_if_nonzero("reported from esp-tls", event->error_handle->esp_tls_last_esp_err); log_error_if_nonzero("reported from tls stack", event->error_handle->esp_tls_stack_err); log_error_if_nonzero("captured as transport's socket errno", event->error_handle->esp_transport_sock_errno); ESP_LOGI(MQTTTAG, "Last errno string (%s)", strerror(event->error_handle->esp_transport_sock_errno)); } break; default: ESP_LOGI(MQTTTAG, "Other event id:%d", event->event_id); break; }}int mqtt5_app_start(void){ esp_mqtt_client_config_t mqtt_cfg = { .broker.address.uri = SERVERURL, .credentials.client_id = CLIENTID, .credentials.username = USERNAME, .credentials.authentication.password = PASSWORD, .network.disable_auto_reconnect = true}; ESP_LOGI(MQTTTAG, "MQTT Server url:%s Client Id %s", mqtt_cfg.broker.address.uri, mqtt_cfg.credentials.client_id); mqtt_client = esp_mqtt_client_init(&mqtt_cfg); if (mqtt_client == NULL) { return 1; } /* The last argument may be used to pass data to the event handler, in this example mqtt_event_handler */ esp_mqtt_client_register_event(mqtt_client, ESP_EVENT_ANY_ID, mqtt5_event_handler, NULL); esp_mqtt_client_start(mqtt_client); return 0;}4.添加编译文件
5.正常编译烧写
这个就不再叙述了,查看以往的案例
6. 结果展示

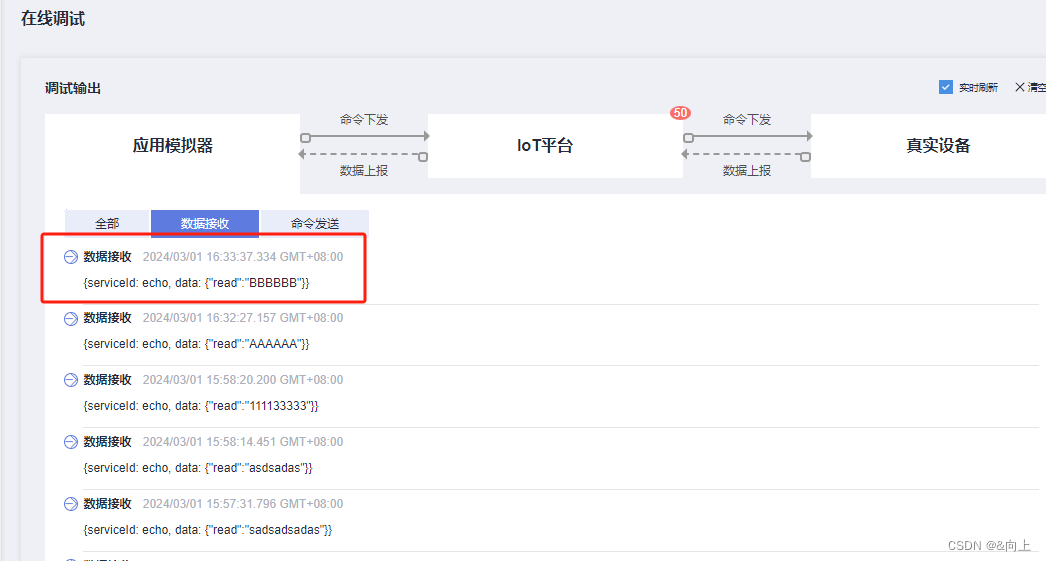

平台端的显示

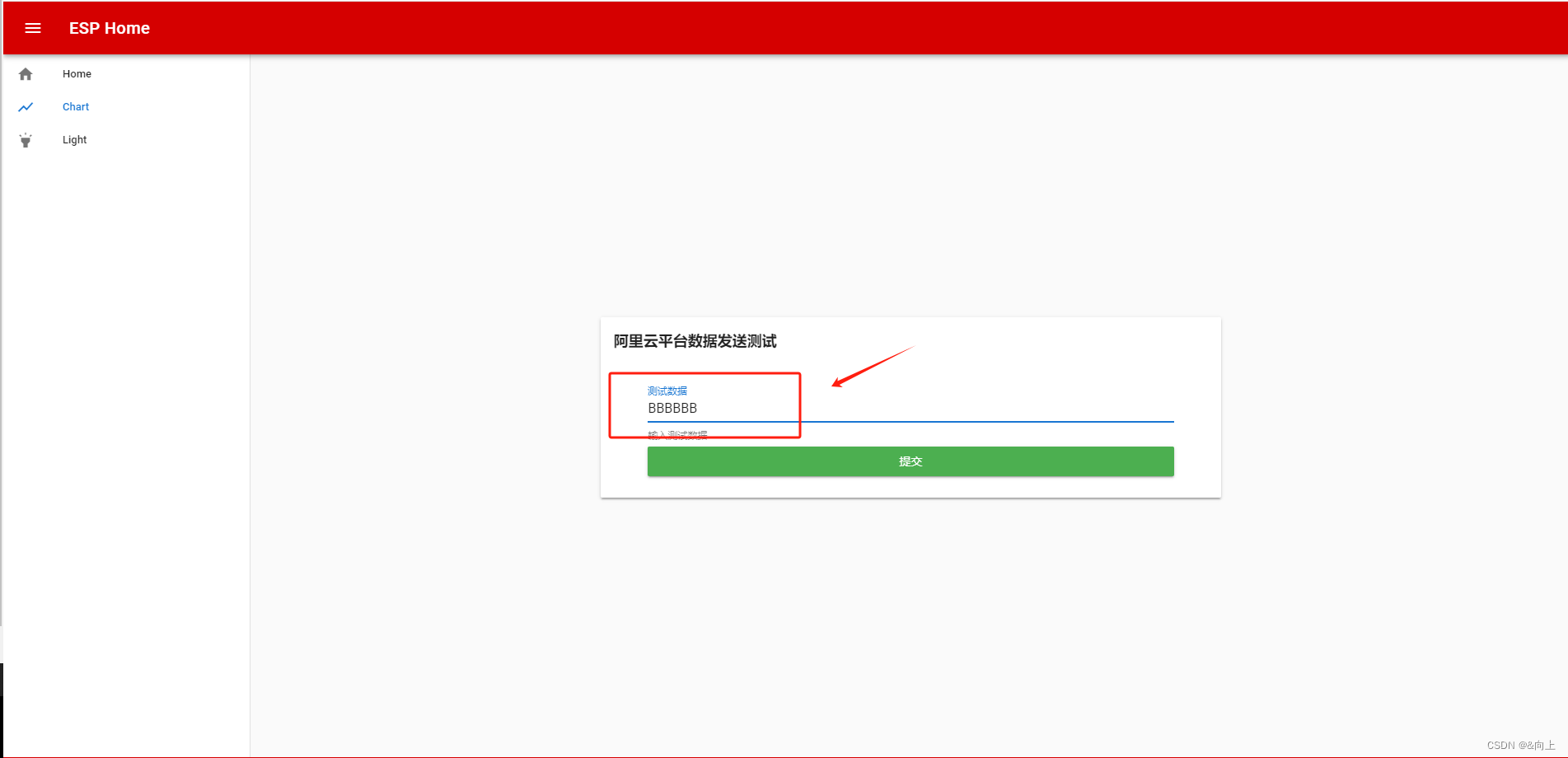

网页端的发送 (注意 我是修改的Chart.vue 这个文件的内容)
后台日志显示 (按照这个报文形势发送)
{ "services": [{ "service_id": "echo", "properties": { "read": "xxxxx" } } ]}总结
今天完成了ESP 对接华为云的案例,里面还是有点弯弯绕的.有疑问就提出来,我都会回复.
后面再有好玩的案例,再发出来看.
