一、前言

嗨，大家好，我是新发。
这两天我自学了一下blender建模，练习了一些模型的制作，不过在练习过程中，我做了一堆奇奇怪怪的模型，感觉不是很好，然后就删除，进了回收站。
然后…我脑袋里就冒出了一个想法，于是我做了下面这个Demo，剧情如下：
当我把最后一个纸团模型丢进回收站的时候，回收站终于满了，把被我删除的模型都吐了出来…

下面，我就来讲讲我的制作过程吧~

二、Blender建模

1、Blender下载安装

官网：https://www.blender.org/
中国社区：https://www.blendercn.org/
中文手册：https://docs.blender.org/manual/zh-hans/2.79/about/introduction.html
Blender的教程网上蛮多的，这里我就不过多讲了，掌握基本操作和快捷键，很快就可以上手建模啦~

下面我以建 回收站 模型为例进行讲解。

2、回收站模型

我使用的Blender版本是2.93.4，

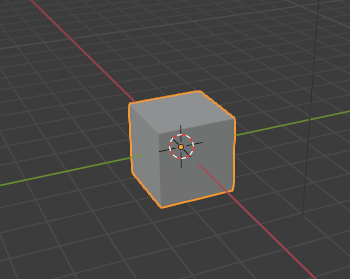

首先创建一个正方体，

编辑一下形状，变成一个梯形的柱体，

提示：物体模式下，按S缩放物体，按Tab进入编辑模式，按数字3切换成面选，选中面再按S缩放平面

把顶部的面删掉，

提示：在编辑模式下，选中面，按x键，然后点击Faces即可删除面

添加厚度，

提示：添加Solidify修改器，调节厚度即可

添加倒角（圆角），

提示：添加Bevel修改器，调节倒角段数和长度即可

3、展UV

进入UV编辑模式，

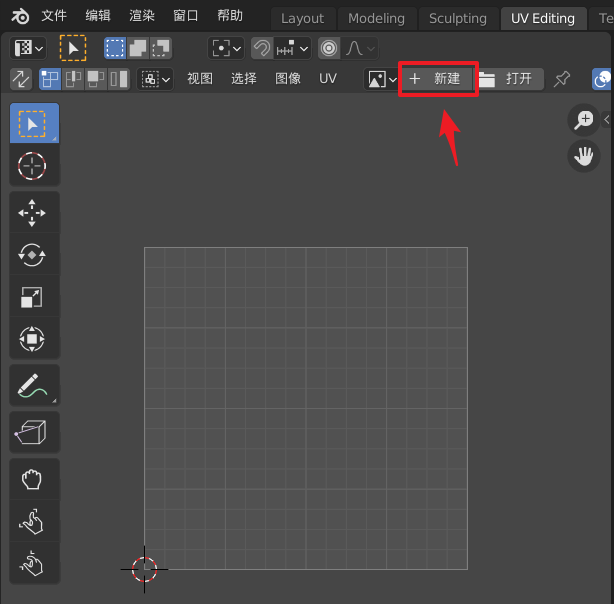

在UV窗口中，点击新建，

新建一张彩色栅格图，方便做UV映射，如下，

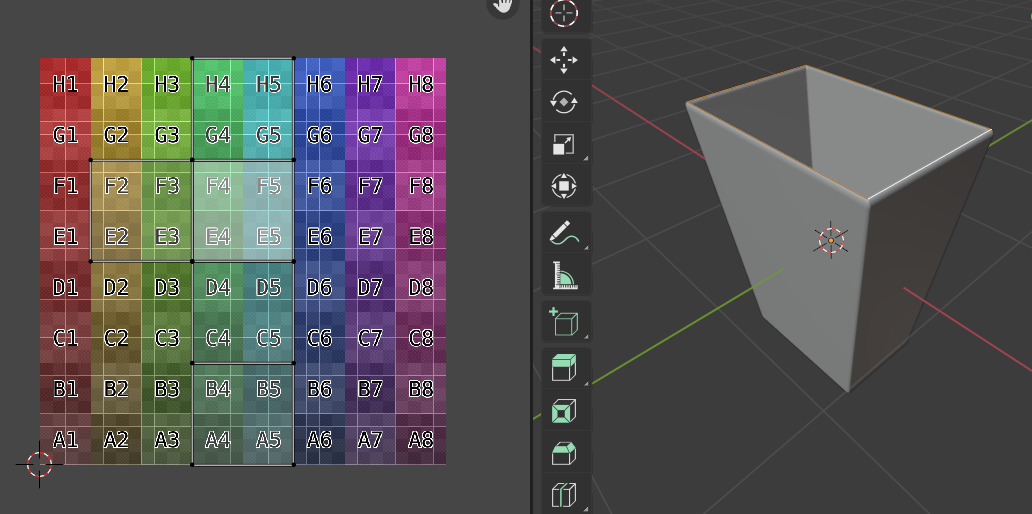

在编辑模式下按A选中全部面，可以看到UV如下，

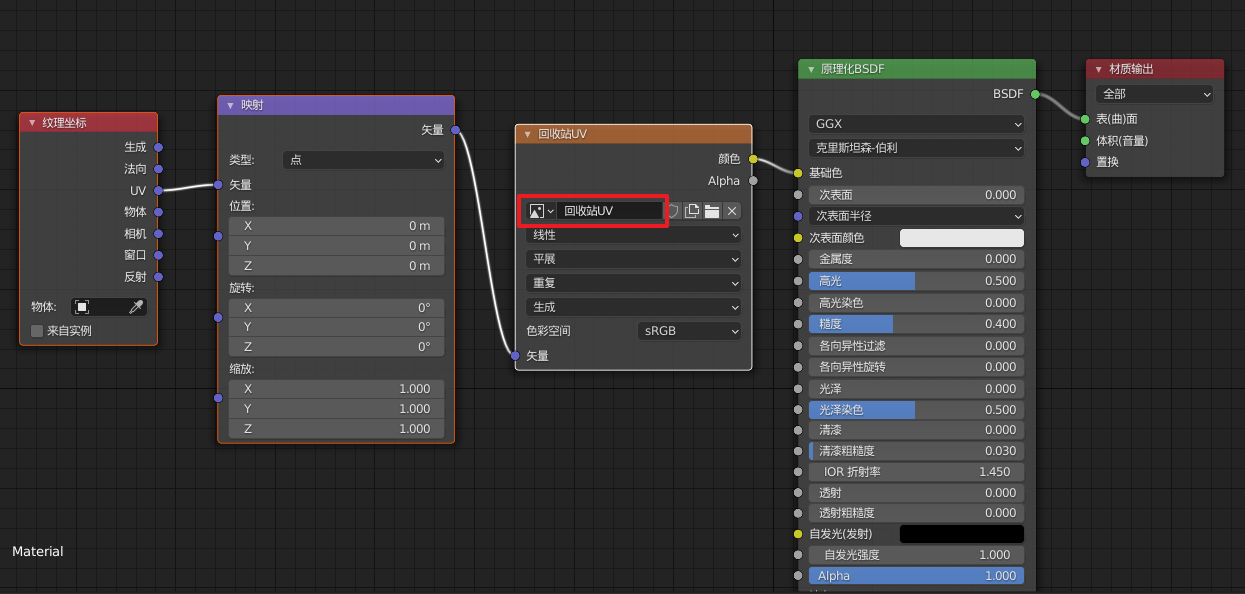

我们切到Shading视图中，添加图片节点，使用上面的彩色栅格图作为贴图，

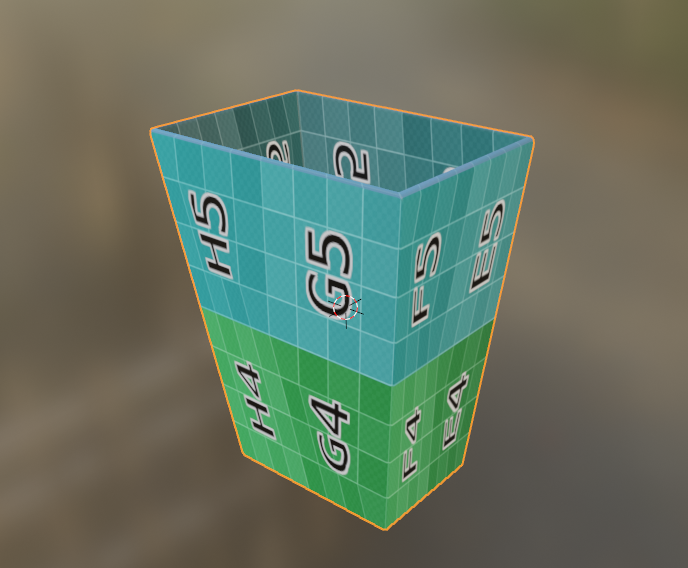

效果如下，由于我们对模型做了一些缩放，导致贴图有点变形，

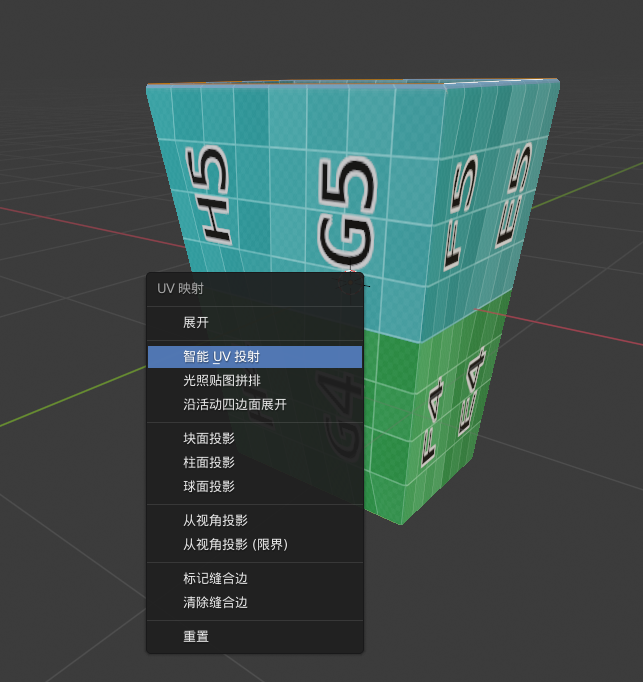

现在我们执行一下智能UV投射，

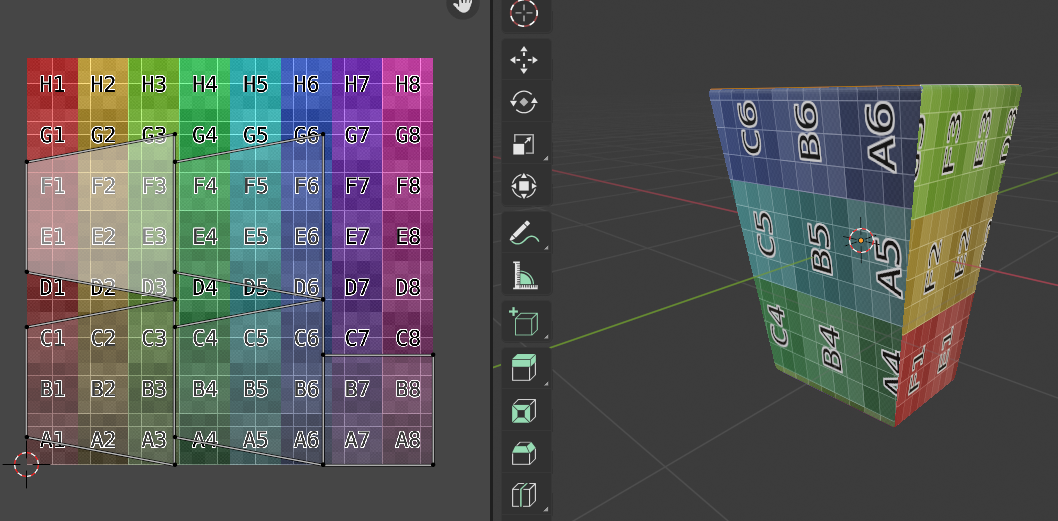

投射后效果如下：

4、制作纹理

我们要在B5的位置贴一个回收的图标，

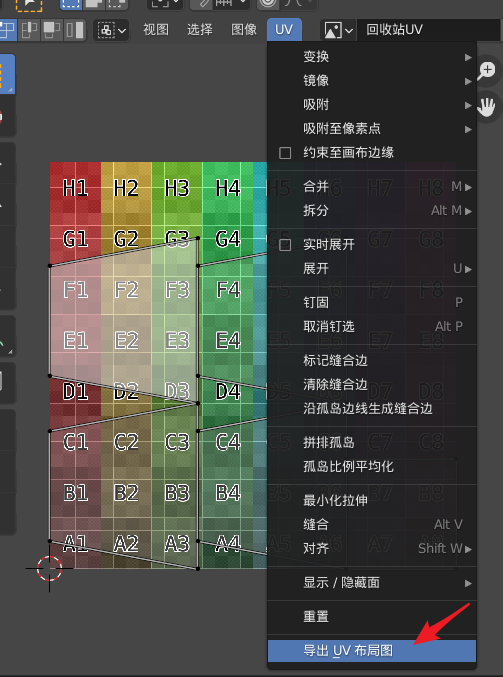

我们先导出UV布局图，

导出的布局图是不含坐标信息的，

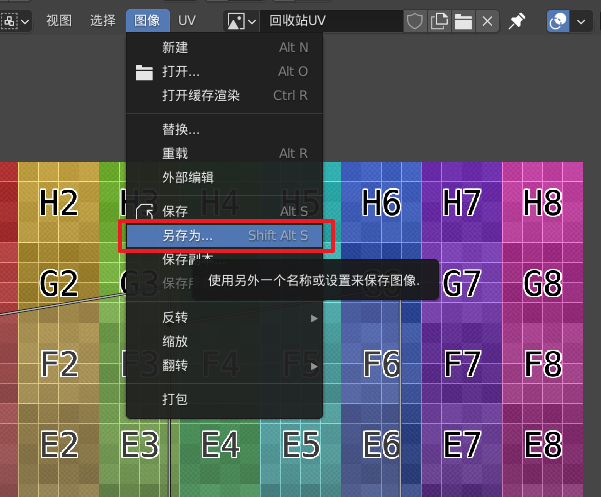

没关系，我们把栅格图也导出一下，

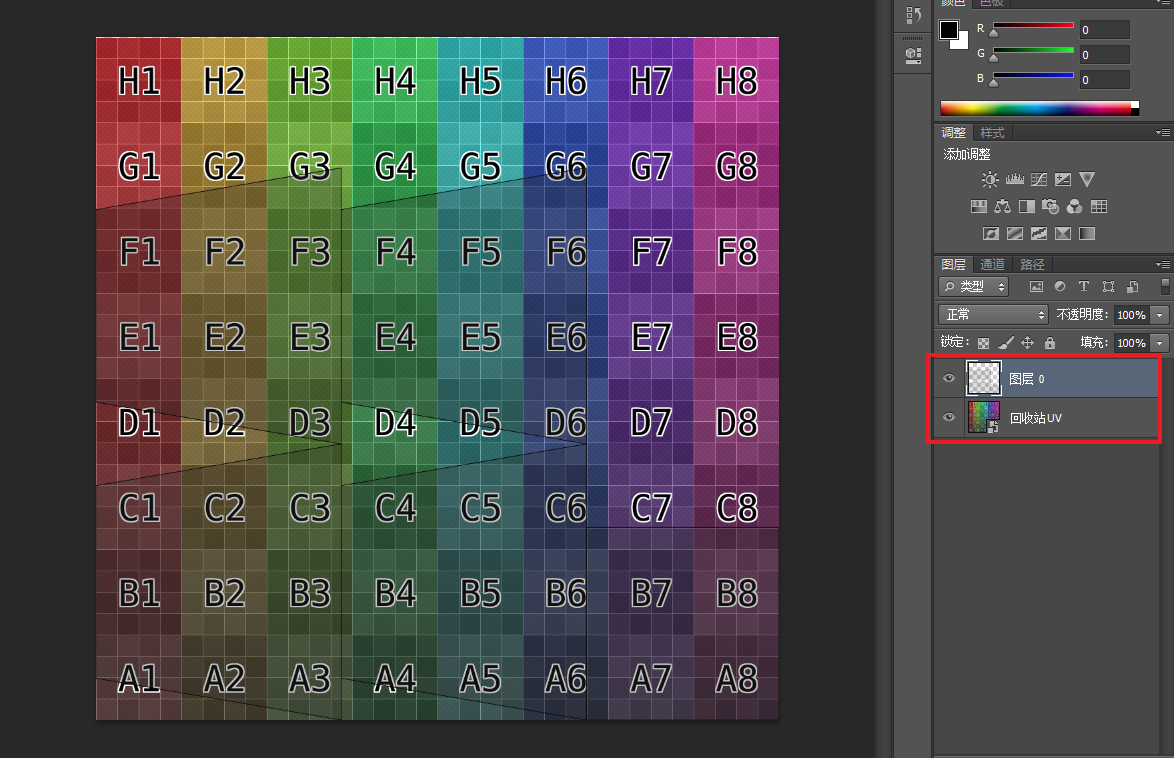

把两张图都导入到PhotoShop中，

接着，我们找一个回收的图标，进入阿里图标库：https://www.iconfont.cn/
搜索关键字回收，

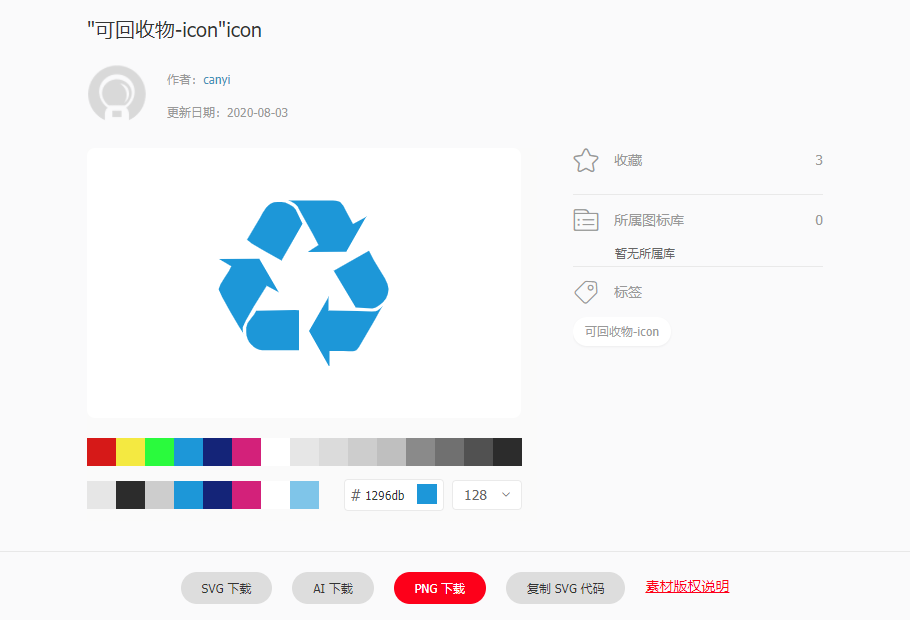

找到一个合适的图标，如下：

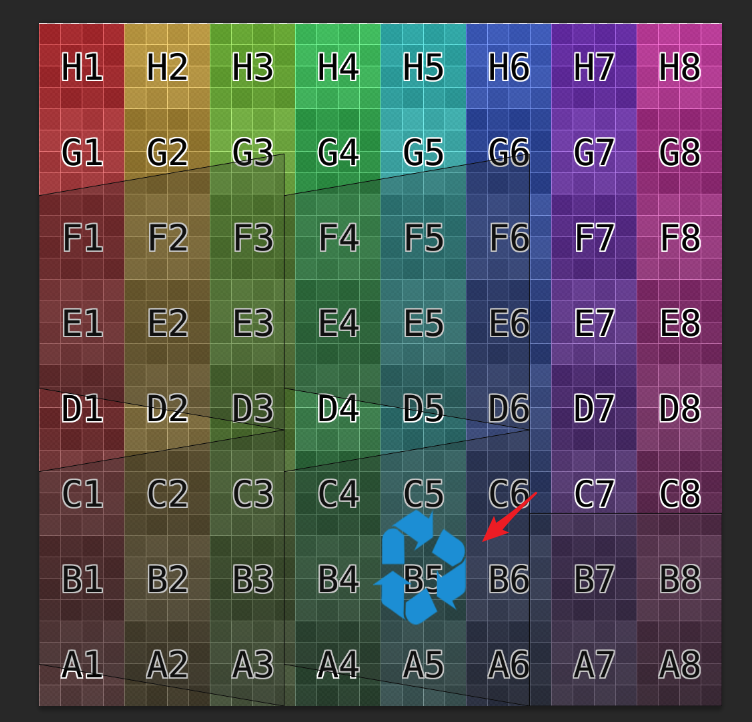

把图标下载下来后，放到PhotoShop中，放到B5的位置，如下：

把布局和栅格图隐藏掉，

导出成JPG格式即可。

5、应用纹理

回到Blender中，把贴图替换成带图标的贴图，

效果如下：

6、导出FBX格式

在Blender中将模型导出成FBX格式文件，

如下：

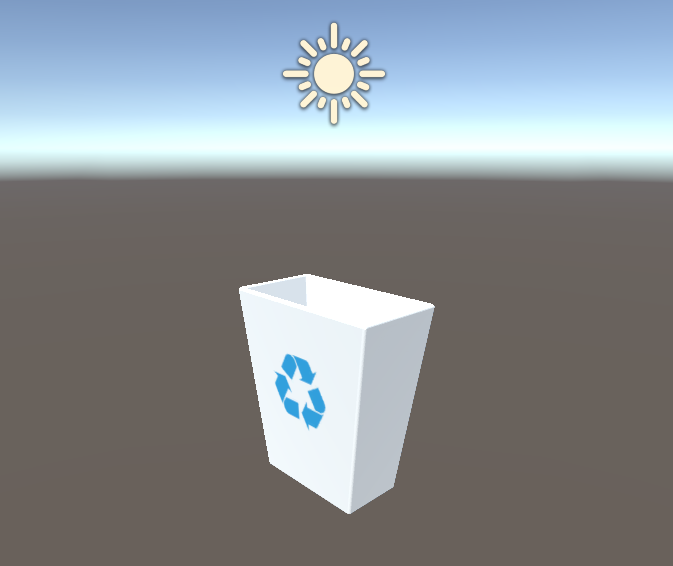

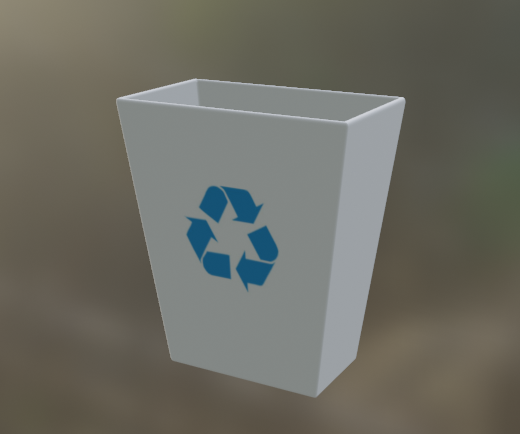

导入到Unity中，效果如下：

这样，我们的回收站模型就做好了~

7、制作其他模型

继续制作其他模型。

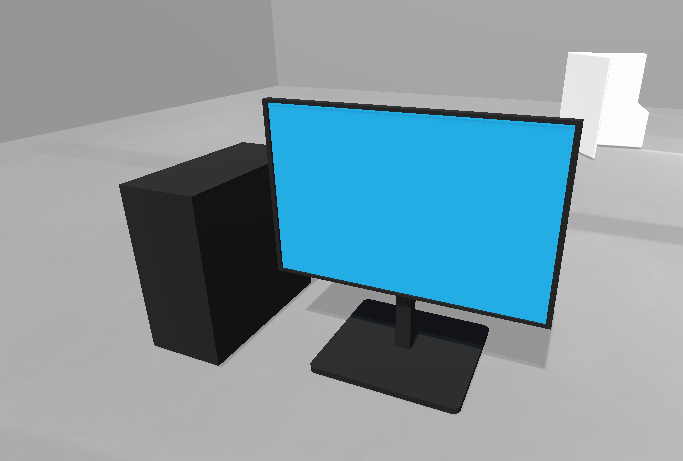

我的电脑：

电池：

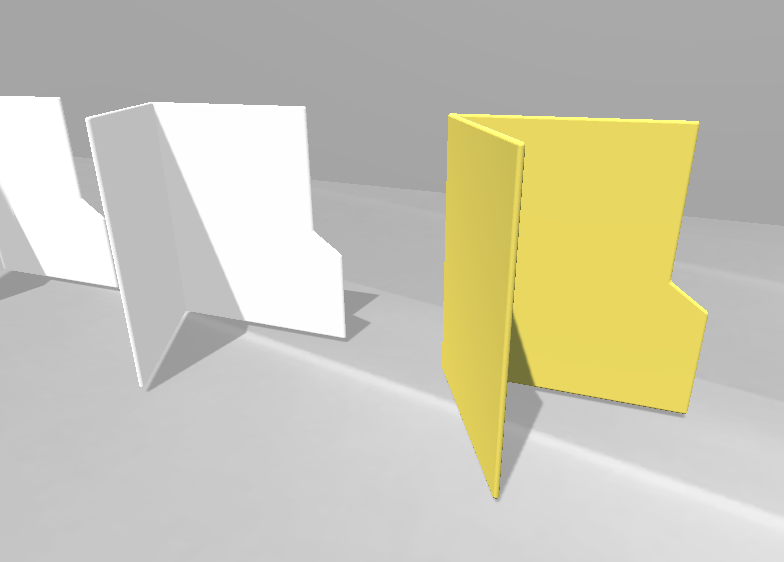

文件夹：

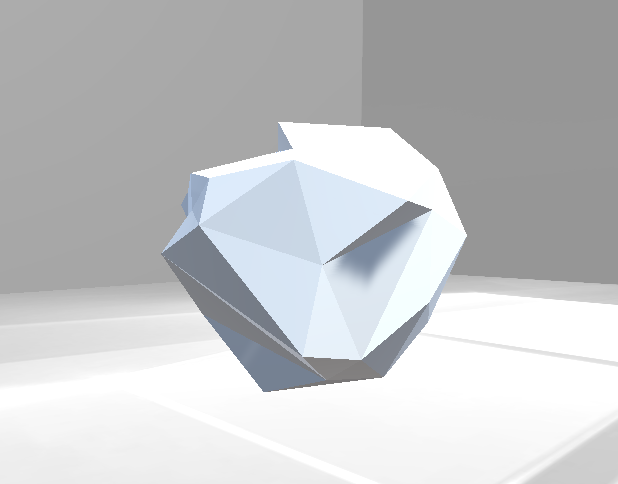

纸团：

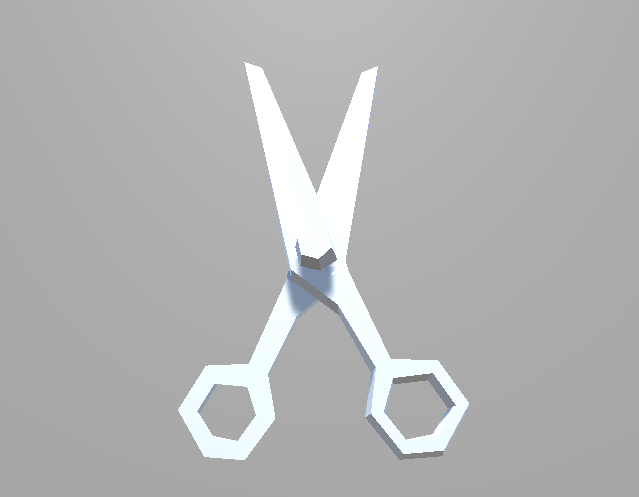

剪刀：

螺丝刀：

齿轮：

三、Unity场景搭建

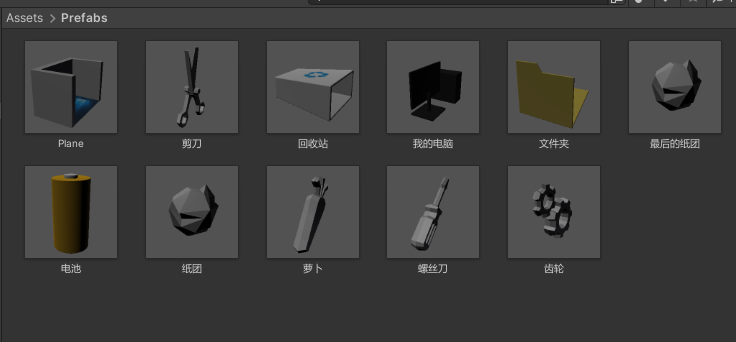

把刚刚的模型都导入到Unity工程中，存储为预设，如下：

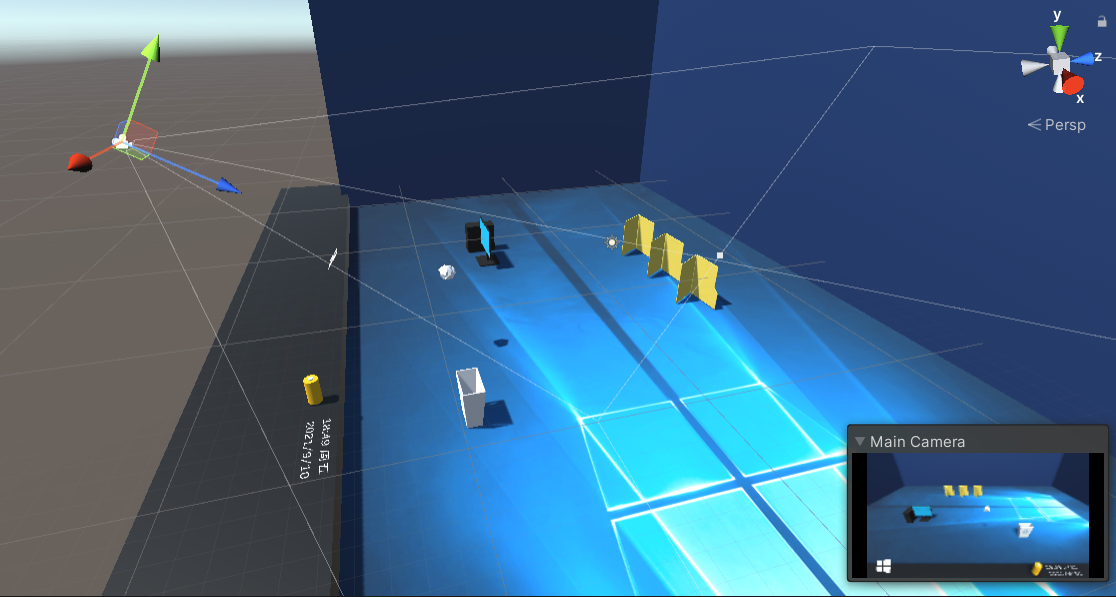

搭建场景如下，一个3D电脑桌面，娃哈哈，

四、回收站动画

给回收站制作一个抖动的动画，如下：

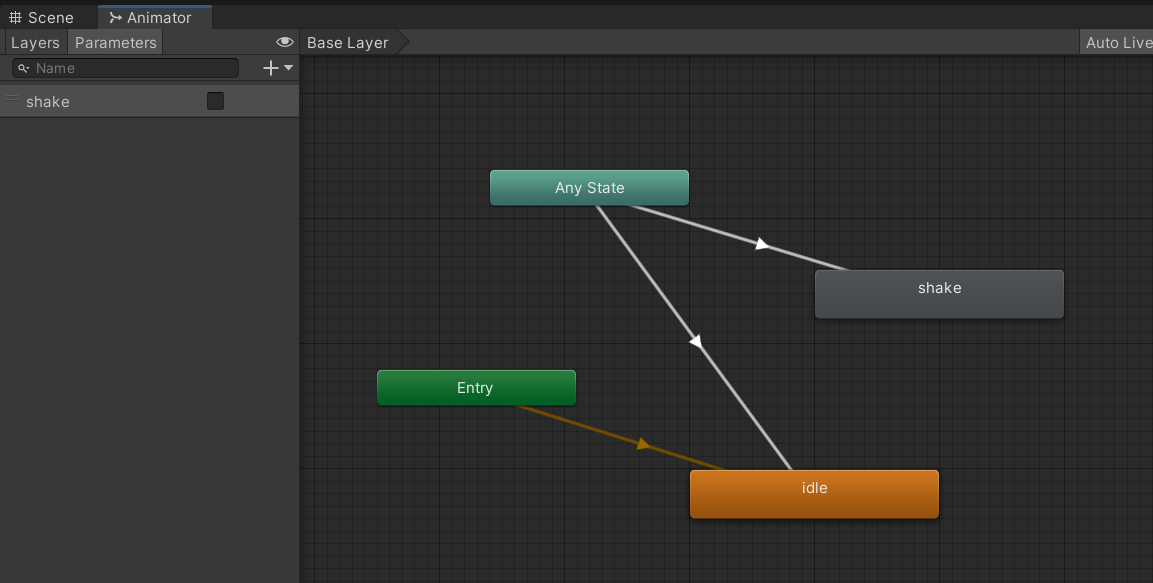

使用动画状态机组织动画，通过shake布尔变量来控制状态，如下：

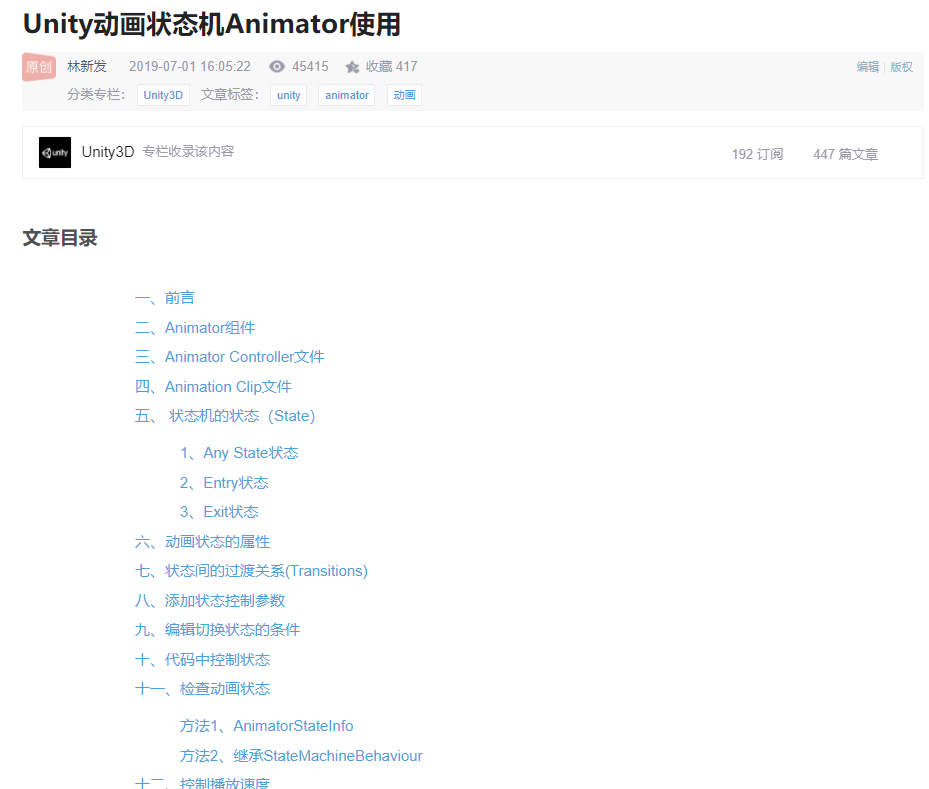

关于动画状态机的详细介绍，我之前写过一篇文章：《Unity动画状态机Animator使用》，对动画控制不熟悉的同学建议看下。

五、写脚本

1、最后的纸团：TheLastSpitball.cs

逻辑很简单，就是检测鼠标点击并根据鼠标的位置移动纸团。
其中检测鼠标点中纸团用的是射线检测，接口：

// Camera.cs

public Ray ScreenPointToRay(Vector3 pos);

根据鼠标移动纸团用到了坐标转换，接口：

// Camera.cs

public Vector3 ScreenToWorldPoint(Vector3 position);

需要注意的就是坐标转换，我这里的摄像机是有点斜向下俯视的角度，要让纸团在世界坐标的z坐标保持不变。

完整代码如下：

using UnityEngine;

/// <summary>
/// 最后的纸团脚本
/// </summary>
public class TheLastSpitball : MonoBehaviour
{
    private Camera cam;
    private Transform camTrans;
    private Transform selfTrans;
    private bool canMove = false;
    private float m_posZ;

    void Start()
    {
        cam = Camera.main;
        camTrans = cam.transform;
        selfTrans = transform;
    }

    void Update()
    {
        if (Input.GetMouseButtonDown(0))
        {
            Ray ray = cam.ScreenPointToRay(Input.mousePosition);
            RaycastHit hit;
            if (Physics.Raycast(ray, out hit, 100))
            {
                // 鼠标点中了物体
                if (selfTrans == hit.transform)
                {
                    // 缓存物体与摄像机的距离
                    m_posZ = Vector3.Distance(selfTrans.position, cam.transform.position);
                    canMove = true;
                }
            }
        }

        if (Input.GetMouseButtonUp(0))
        {
            canMove = false;
        }

        // 鼠标按住中
        if (canMove && Input.GetMouseButton(0))
        {
            var pt = cam.ScreenToWorldPoint(new Vector3(Input.mousePosition.x, Input.mousePosition.y, m_posZ));
            var pc = camTrans.position;

            var zo = selfTrans.position.z;
            float t = (zo-pc.z)/(pt.z-pc.z);
            var po = pc + t * (pt - pc);
            // 让物体的坐标跟着鼠标走
            selfTrans.position = po;
        }
    }
}

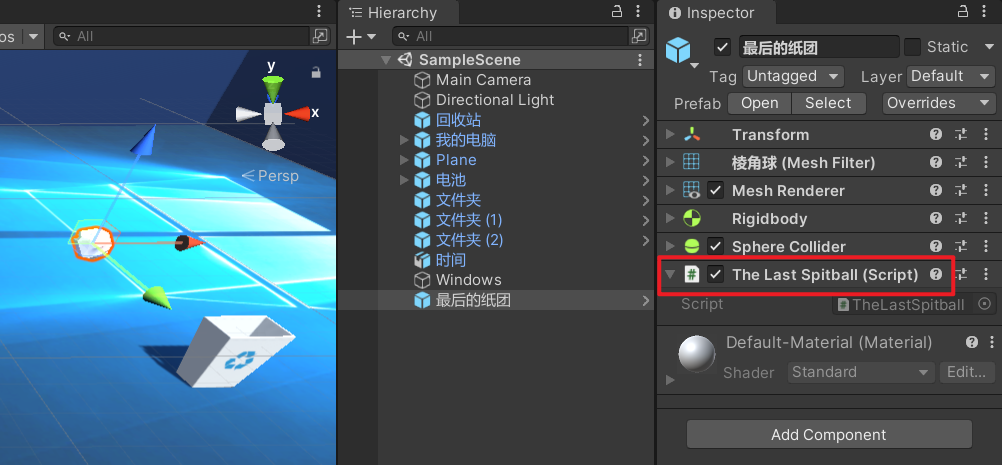

把TheLastSpitball.cs脚本挂到最后的纸团上，

2、回收站：RecycleBin.cs

回收站的脚本逻辑也非常简单，通过OnCollisionEnter来检测最后的纸团是否碰撞到了垃圾桶（简单理解为丢进了回收站里），如果是则启动一个协程，随机实例化模型并添加一个向上的力，实现模型喷射的效果。
完整代码如下：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

/// <summary>
/// 回收站脚本
/// </summary>
public class RecycleBin : MonoBehaviour
{
    [SerializeField]
    public GameObject[] modelObjs;

    private Transform trans;
    public Animator animator;

    void Start()
    {
        trans = transform;
    }

    /// <summary>
    /// 开始吐模型
    /// </summary>
    /// <returns></returns>
    IEnumerator StartVomit()
    {
        yield return new WaitForSeconds(1);
        animator.SetBool("shake", true);
        for (int i = 0; i < 100; ++i)
        {
            var index = Random.Range(0, modelObjs.Length);
            var obj = Instantiate(modelObjs[index]);
            obj.transform.position = trans.position + Vector3.up;
            obj.transform.forward = Vector3.up;
            var rig = obj.GetComponent<Rigidbody>();
            rig.AddForce(new Vector3(Random.Range(-50, 50), 50, Random.Range(-50, 50)));
            yield return new WaitForSeconds(0.05f);
        }
        animator.SetBool("shake", false);
    }

    private void OnCollisionEnter(Collision collision)
    {
        if("最后的纸团" == collision.gameObject.name)
        {
            StartCoroutine(StartVomit());
        }
    }
}

把RecycleBin.cs脚本挂到回收站上，并赋值成员对象，如下：

六、运行效果

运行Unity，测试效果如下，这个故事告诉我们，要定期清理回收站~

七、工程源码

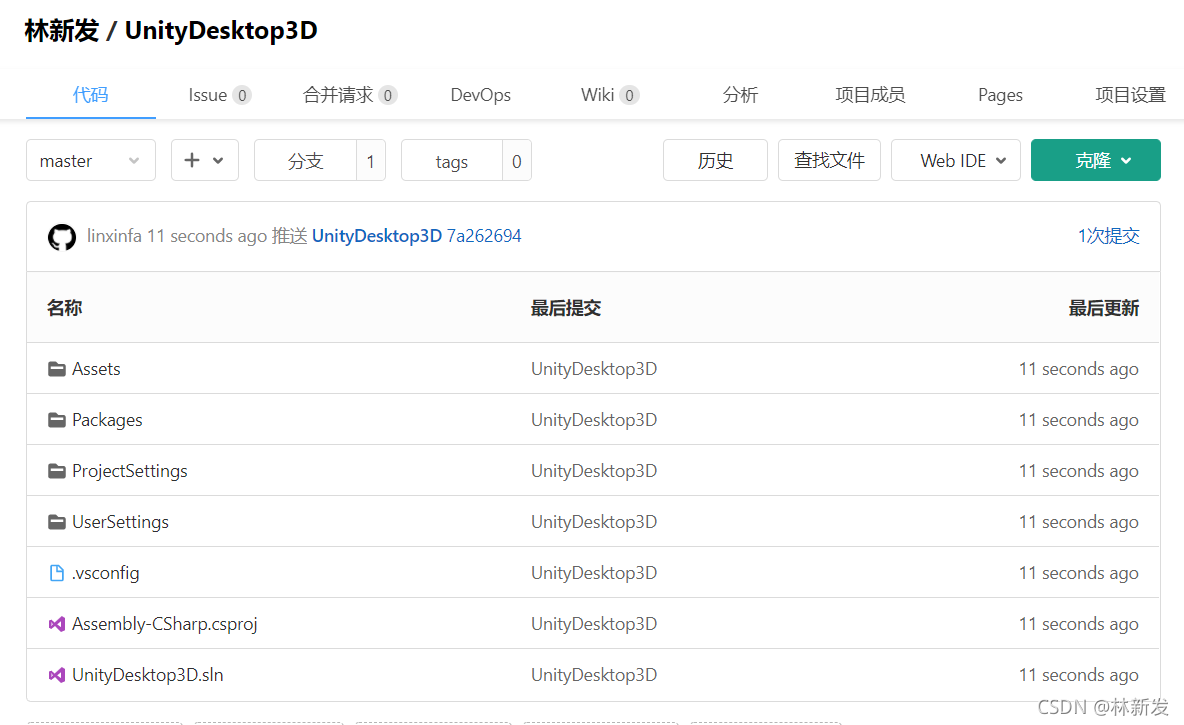

本工程我已上传到CODE CHINA，感兴趣的同学可自行下载学习。
地址：https://codechina.csdn.net/linxinfa/UnityDesktop3D
注：我使用的Unity版本为Unity 2021.1.9f1c1 (64-bit)。

八、完毕

好了，就到这里吧，
我是林新发：https://blog.csdn.net/linxinfa
原创不易，若转载请注明出处，感谢大家~
喜欢我的可以点赞、关注、收藏，如果有什么技术上的疑问，欢迎留言或私信，我们下期见~
