关于快手wss弹幕协议详解

28 人参与  2024年10月11日 18:01  分类 : 《我的小黑屋》  评论

点击全文阅读


关于平台的 不提供源码

(难度并不大, 网上资料却是挺少)

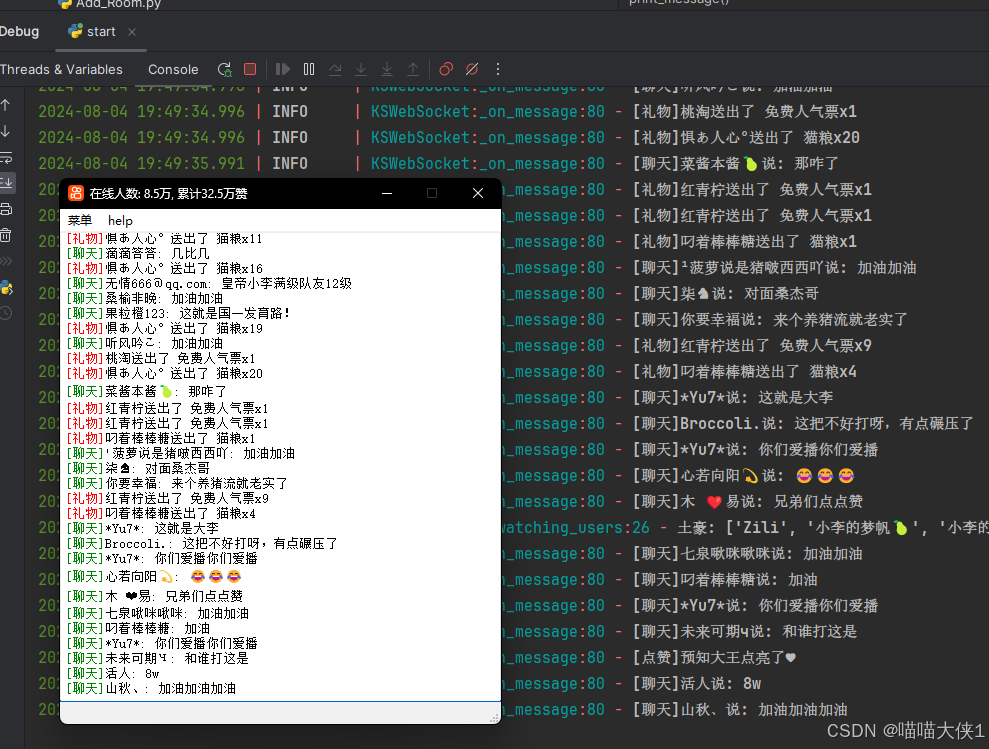

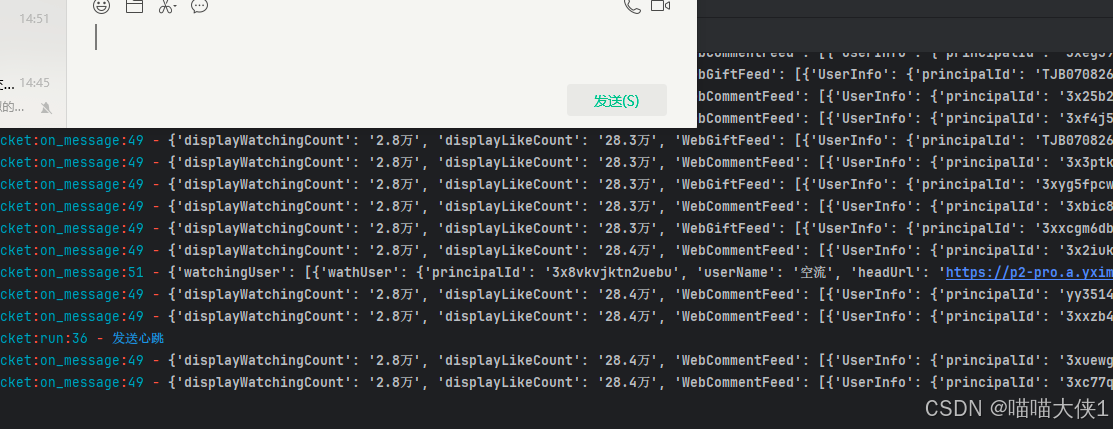

?成果展示

?建立连接大致过程

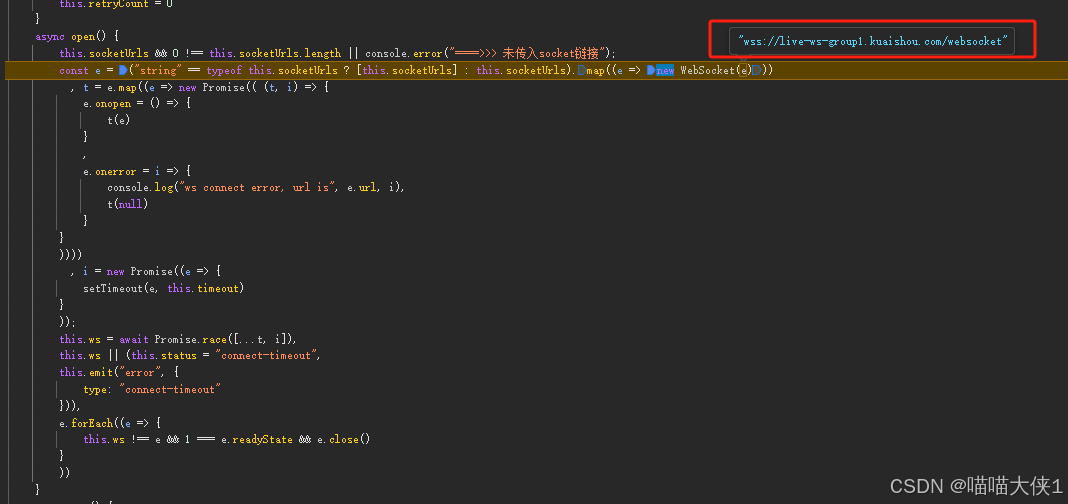

找到new websocket 和 对应的send函数 并打断点

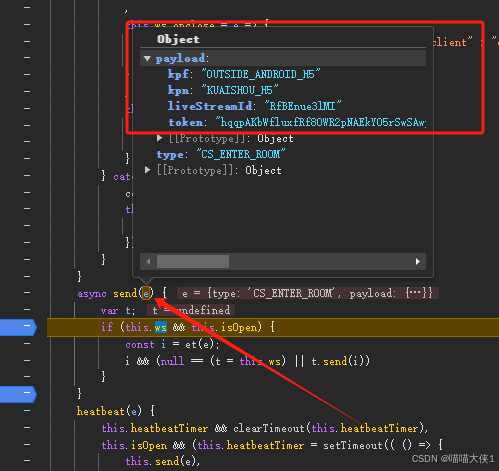

 这里的'wss://live-ws-group1.xxxx.com/websocket'就是wss链接wss链接打开之后 会立马调用send方法 我们断点到send函数来看传入的参数

可以看到这里的payload 就是传入的参数 经过测试kpf,kpn是固定值 我们主要看liveStreamId, token 这两个值这里不卖关子了 这里的两个参数 是由

这个请求响应回来的, 从这里得到wss_url,  liveStreamId, token

先说结论, 首先跟服务器建立连接, 建立连接成功之后, 立马发送直播间的 liveStreamId 和 token 这样服务器才知道你要跟哪个直播间对接。 把这些数据发送给服务器之后, 服务器就开始给我们发送数据了。 而liveStreamId 和 token 又是之前https://xxx.m.xxxx.com/rest/k/live/byUser 给我们响应回来的数据(这里不是真实的地址, 如想获取这个请求链接 请自行查找)。 连接建立成功之后, 还要每20s发一次心跳数据, 数据其实就是建立连接成功的时间戳 经过编码之后发送给服务器

?编码与解码

        快手websocket 所有通讯的数据都是走的谷歌的protobuf协议 关于protobuf 这里不做多介绍了 自行百度

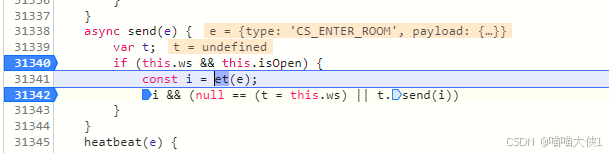

首先是第一次建立连接要发送的数据编码 我们在send函数打断点

这里的et函数就是编码的函数  我们进入et

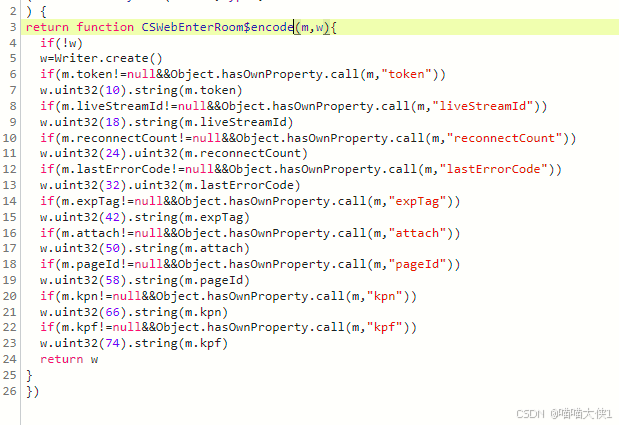

很显然 这里有两层编码, 第一个是t.encode 编码传入进来的数据 并构建i对象, payloadType是固定值 200  接着下面ScoketMessage.encode 来对i对象进行编码                                      t.encode

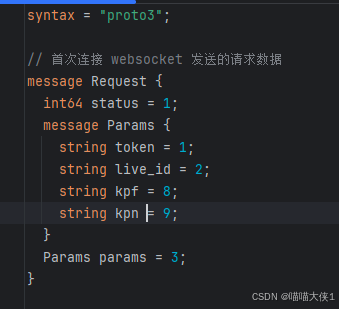

使用Python还原 proto文件

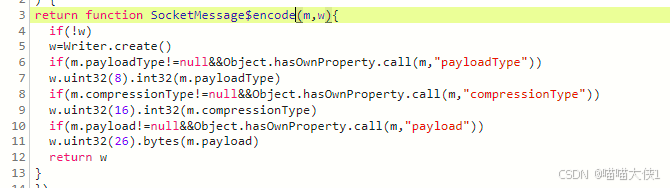

              SocketMessage.encode

(其实只看t.encode就行 经测试只发送t.encode编码后的数据也可以正常连接)

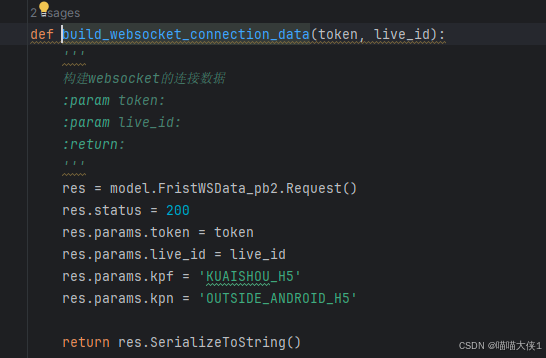

使用我们构建的protobuf对象 来编码这些数据

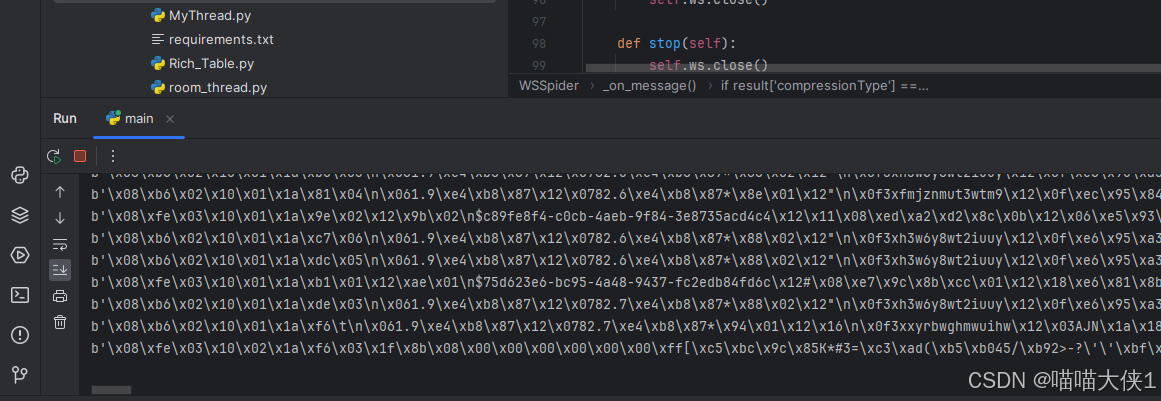

这里的FristWSData_pb2.Request()是用刚刚还原出来的proto文件 生成的, 关于Python的protobuf 感兴趣可以看这个文章 Python的基本Protobuf指南(序列化数据) - DaisyLinux - 博客园 (cnblogs.com)                        二进制编码完成之后  就可以在打开wss连接之后 发送这些数据  服务端收到之后 会发送给我们数据, 但是发送过来的数据也是走protobuf协议 所以我们还是看到的一堆乱码

解析这些乱码, 首先我们在onmessage 打断点 来查看服务器发送过来的数据,

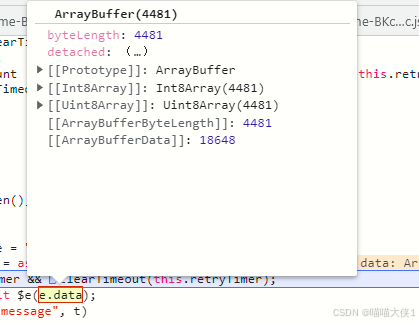

这里的e.data就是发送过来的数据

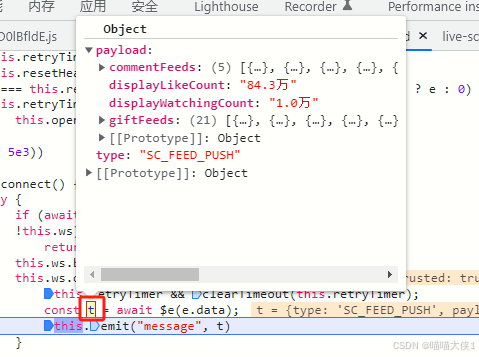

$e传入e.data之后出来的t对象就是解析的数据了

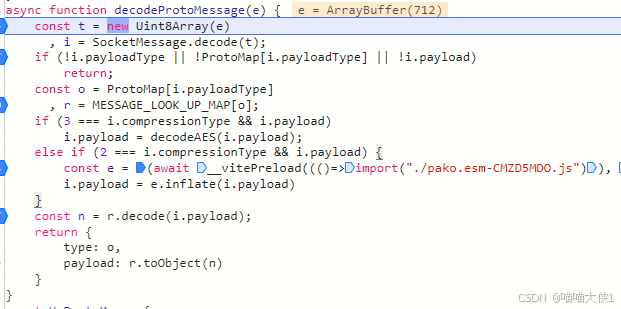

结果显而易见 就是这个$e函数 来吧 我们进入这个函数瞅一眼

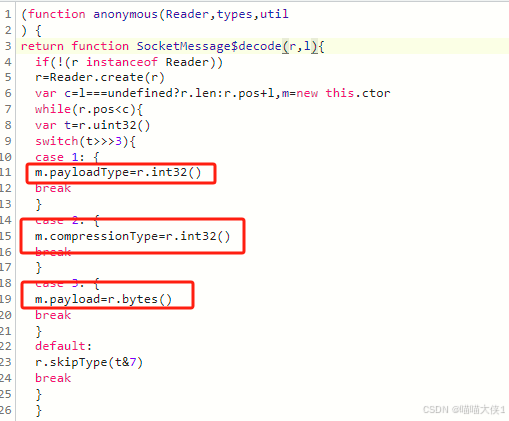

简单说一下这个函数的流程, 首先对e进行处理之后赋值给t 然后调用SocketMessage.decode(t) 来进行 解码 解码完成之后 这个对象会有一个payloadType字段 下面的代码会根据这个字段 来分别进行处理 比如310代表 正常的弹幕消息 340代表直播间数据 等等 每个响应代码都有具体对应的解码对象(protobuf)  我们进入这个SocketMessage.decode看看

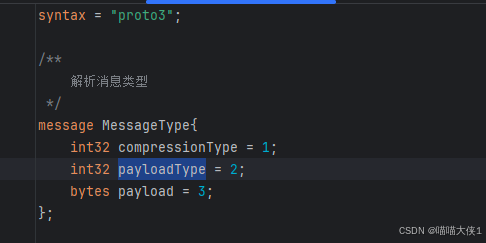

还原这个proto文件

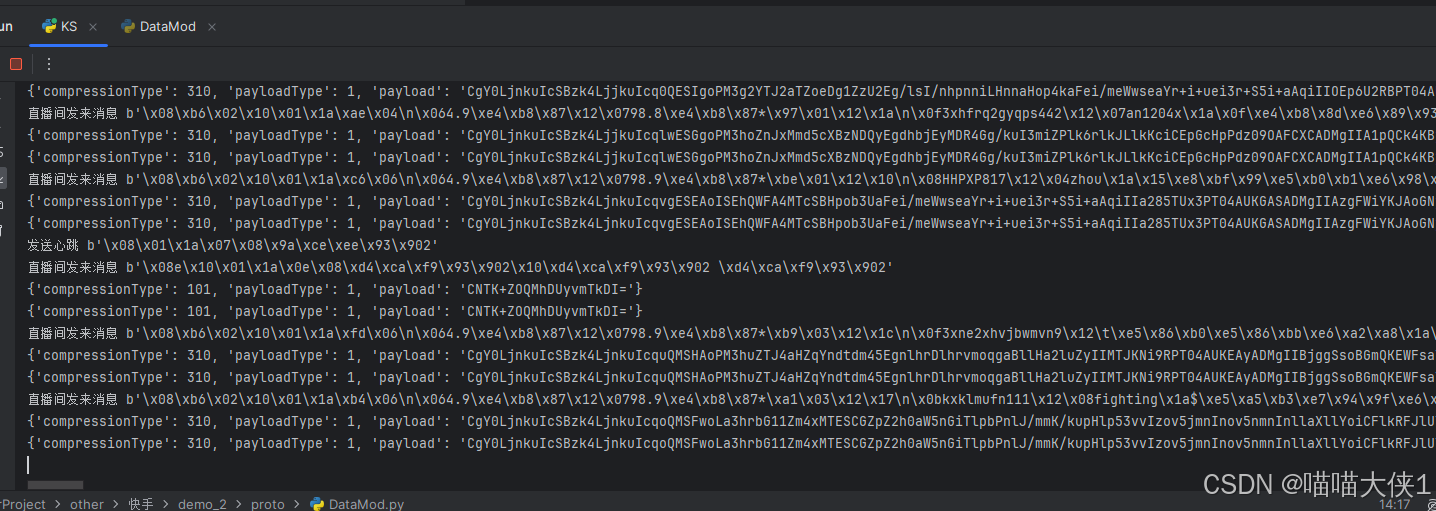

payload是具体的内容, 比如弹幕内容, 礼物内容, 等等 先判断具体类型(payloadType)再进行处理  解码完成之后是这样的 ???

可以看到, 除了compressionType 和 payloadType (这里应该是我代码里写反了大家别在意) payload还是未解码状态310 解码

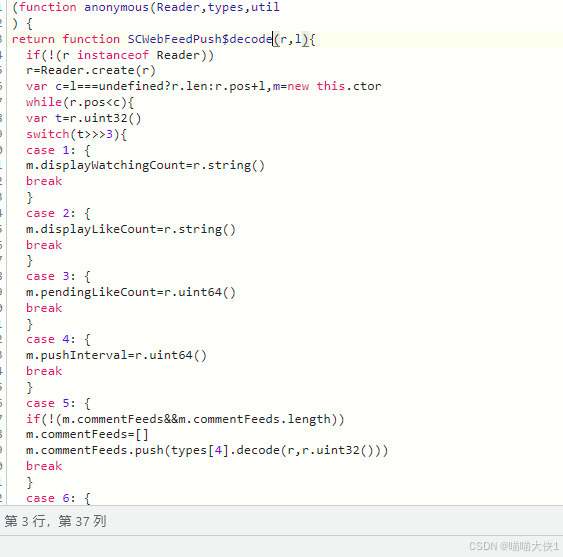

进入这个decode 并还原这个proto文件

其他的响应码 也是一样的流程,

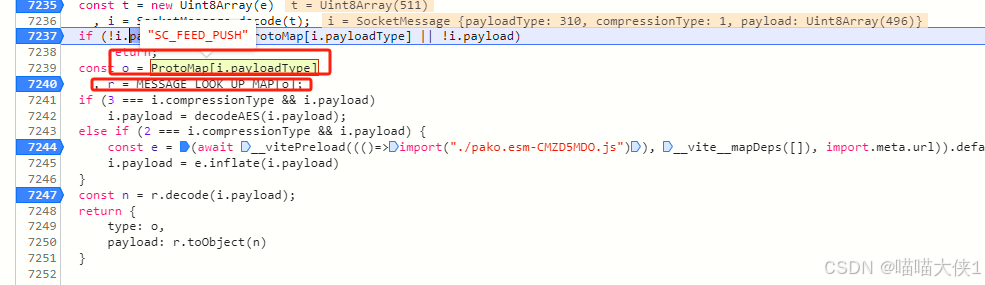

这里的圈起来的两行是选择对应的proto文件 并封装对应的解码对象payloadType 是310 protoMap的310下标数据是   ???

再把这个结果传入到MESSAGE_LOOK_UP_MAP

可以看到这个对象封装了很多 解码对象 , 这里选择完对应的proto之后 返回给r

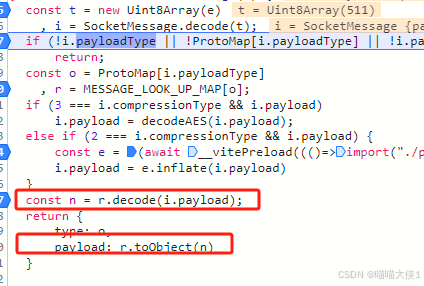

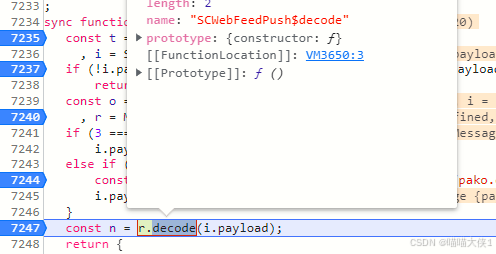

然后再往下就看到r.decode解码了

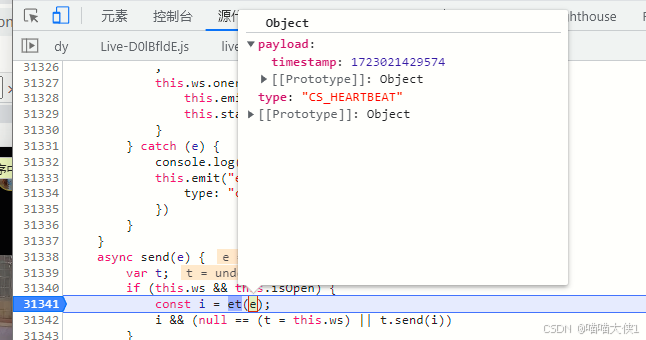

到这里基本上 你还原的proto文件里有的 这里基本上都会有关于心跳数据 其实跟上面是一样的

找到这个payload的proto还原就好了  间隔是20秒一次

免责声明

本文所述内容仅供学习和交流使用,任何人不得将本文内容用于非法或不道德的用途。作者不对因使用本文内容而产生的任何后果负责。

转载声明

欢迎转载,但请注明出处并保留本文的完整性。未经授权,不得对本文进行任何形式的修改。

结尾

        博客新人, 可能有写的不对的地方,还请大家多多关照❤️
