一、前言
在上一篇，我们搭建了jenkins，并通过配置jenkins任务的方式完成了从拉取代码，到打包构建，最后制作docker镜像的完整步骤。但是到这里，我们会发现仍然有两个问题。
问题一：资源占用：
1、构建出来的镜像仍然留在jenkins这台机器上，久而久之，这台机器的空间将不堪重负；
2、如果直接运行镜像，这些镜像将会占用当前jenkins这台机器的资源，如果后续要运行更多的镜像，这台机器肯定吃不消
问题二：缺少镜像的统一分发和管理：
基于问题一，如何管理这些镜像呢？既然镜像不能一直留在这台jenkins机器，就需要引入其他的容器管理平台，该平台能够实现docker镜像的常规管理，比如容器的启停，删除，pull、push等操作。
基于上述这两个最紧迫的问题，该使用什么方法解决呢？这就需要引入docker的镜像管理工具。本文以Harbor为例进行详细的说明。
二、Harbor介绍
官方文档：Harbor docs | Harbor 1.10 Documentation
2.1 什么是Harbor
Harbor 是一个开源的容器镜像仓库，它提供了一个安全、可信赖的方式来存储和管理容器镜像。
Harbor 支持用户创建自己的私有镜像仓库，可以在其中存储各种容器镜像，并且可以对这些镜像进行权限管理、漏洞扫描、复制、备份等操作。
Harbor 还提供了 Web 界面和 RESTful API，使用户可以方便地进行镜像管理和操作。
通过 Harbor，用户可以更加轻松地构建、部署和运行容器化应用。

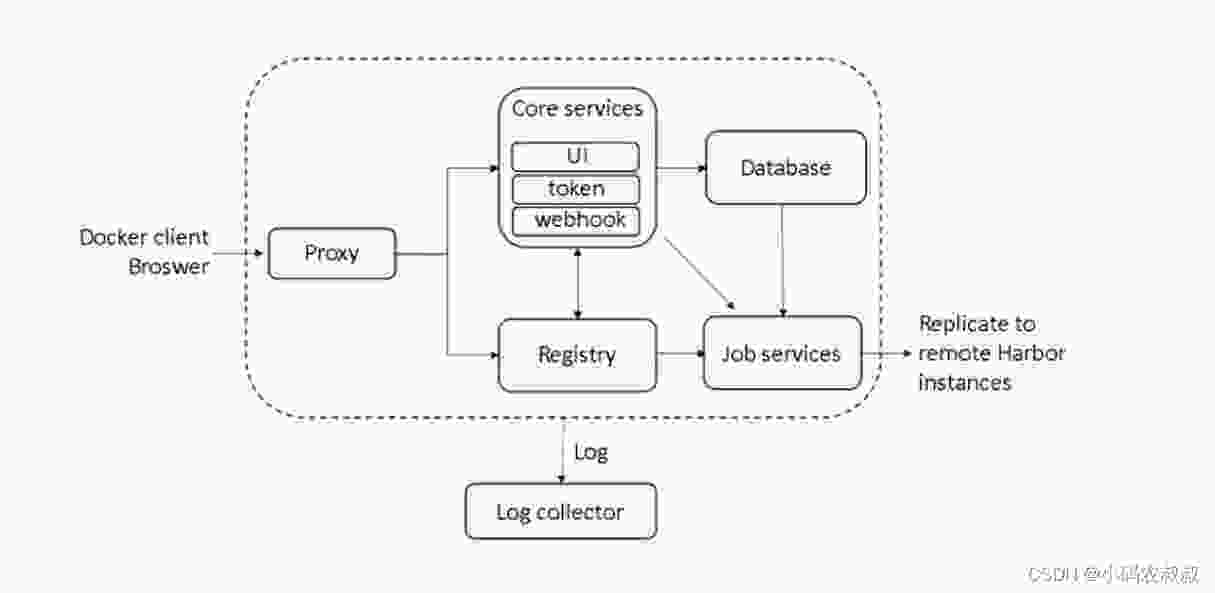

2.1.1 Harbor架构图
2.2 Harbor 特征
Harbor 具备如下特征：
基于角色的访问控制
用户与Docker镜像仓库通过“项目”进行组织管理，一个用户可以对多个镜像仓库在同一个命名空间（project）里有不同的权限。
图形化用户界面
用户可以通过浏览器来浏览，检索当前Docker镜像仓库，管理项目和命名空间。
镜像复制
镜像可以在多个Registry实例中复制（同步）。尤其适合于负载均衡、高可用，混合云和多云的场景。
部署简单
提供在线和离线两种安装工具，也可以安装到vSphere平台（OVA方式）虚拟设备。
RESTful API
RESTful API 提供给管理员对于Harbor更多的操控，使得其它管理软件集成变得更容易。
AD/LDAP支持
Harbor可以集成企业内部已有的AD/LDAP，用于鉴权认证管理。
国际化
已拥有英文、中文、德文、日文和俄文的本地化版本。更多的语言将会添加进来。
审计管理
所有针对于镜像仓库的操作都可以被记录追溯，用于审计管理。
2.3 Harbor 核心组件
结合上述Harbor的架构，下面总结一下Harbor中涉及到的组件。
Harbor的Registry，UI，token等服务，通过一个前置的反向代理统一接收浏览器、Dockerfile客户端的请求，并将请求转发给后端不同的服务。
Registry
负责存储Docker镜像，并处理docker push/pull 命令。由于我们要对用户进行访问控制，即不同用户对Docker image有不同的读写权限，Registry会指向一个token服务，强制用户的每次docker pull/push请求都要携带一个合法的token，Registry会通过公钥对token进行解密验证。
Core services
这是Harbor的核心功能，主要提供以下服务
UI：提供图形化界面，帮助用户管理Registry上的镜像，并对用户进行授权
WebHook：为了及时获取Registry上image状态变化的情况，在Registry上配置webhook，把状态变化传递给UI模块。
Token：负责根据用户权限给每个docker push/pull命令签发token，Docker客户端向-Registry服务发起的请求，如果不包含token，会被重定向到这里，获得token后再重新向Registry进行请求
Database
为core services提供数据库服务，负责储存用户权限、审计日志、Docker image分组信息等数据
Job Services
提供镜像远程复制功能，可以把本地镜像同步到其他Harbor实例中。
Log Collector
为了帮助监控Harbor运行，负责收集其组件的log，供日后进行分析。
2.4 Harbor使用场景
Harbor主要有如下使用场景
构建和管理私有镜像仓库：组织可以使用Harbor搭建自己的私有Docker Registry，方便存储和管理内部开发的镜像，保护知识产权和数据隐私。
安全性管理：Harbor支持用户认证、访问控制、镜像签名等安全功能，确保镜像的安全性，防止恶意镜像的注入。
镜像复制和同步：Harbor可以配置多个节点，实现镜像的复制和同步，方便在不同地区或部门之间共享镜像。
CI/CD集成：Harbor可以与CI/CD工具集成，如Jenkins、GitLab等，实现自动化构建、测试和部署。
接下来，将演示基于centos7系统演示如何搭建Harbor。
三、Harbor部署
3.1 安装docker compose
由于Harbor在后续对docker镜像管理和操作中，需要进行镜像的编排，需要用到docker compose，因此先安装docker compose。参考下面的步骤进行安装，这里提供了两种方式进行选择。
3.1.1 安装方式一
参照下面的命令执行安装

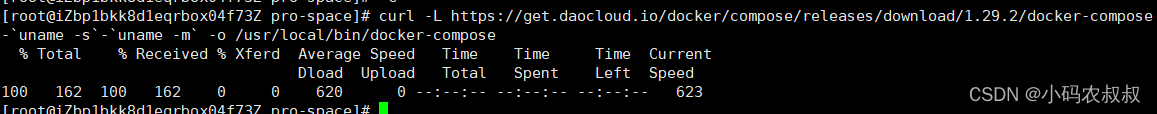

#获取安装包sudo curl -L https://get.daocloud.io/docker/compose/releases/download/1.29.2/docker-compose-`uname -s`-`uname -m` -o /usr/local/bin/docker-compose#授权chmod +x /usr/local/bin/docker-compose#创建软连接ln -s /usr/local/bin/docker-compose /usr/bin/docker-compose#查看docker-compose版本docker-compose --version
在实际操作时发现，使用这种方式安装在拉取github的包时会非常慢，下面推荐第二种方式安装。
3.2 基于python3 pip安装docker compose
3.2.1 安装python3

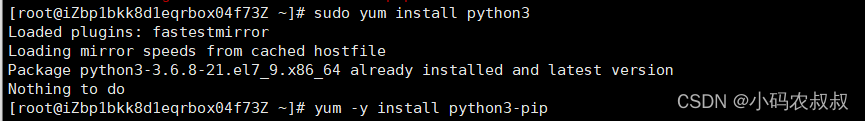

sudo yum install python3

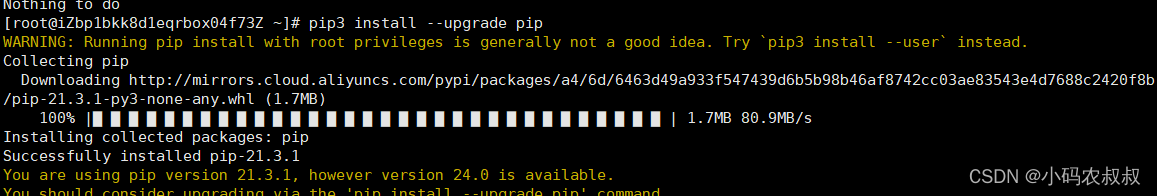

3.2.2 安装python-pip3并升级
yum -y install python3-pippip3 install --upgrade pip

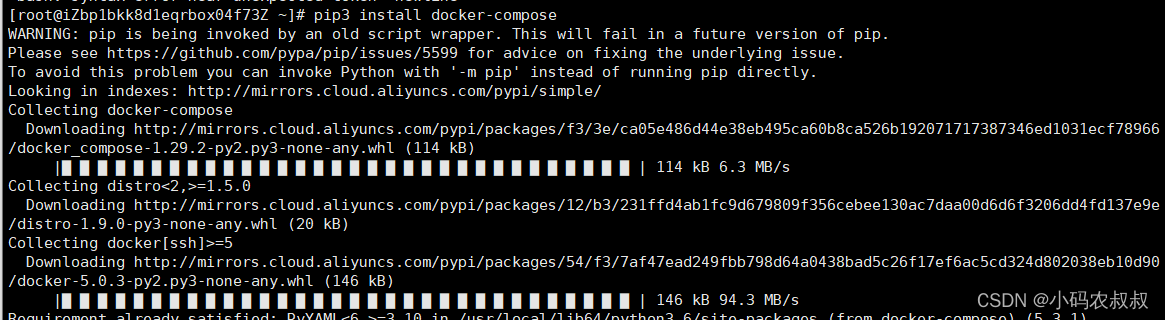

3.2.3 执行命令安装 docker-compose
pip3 install docker-compose

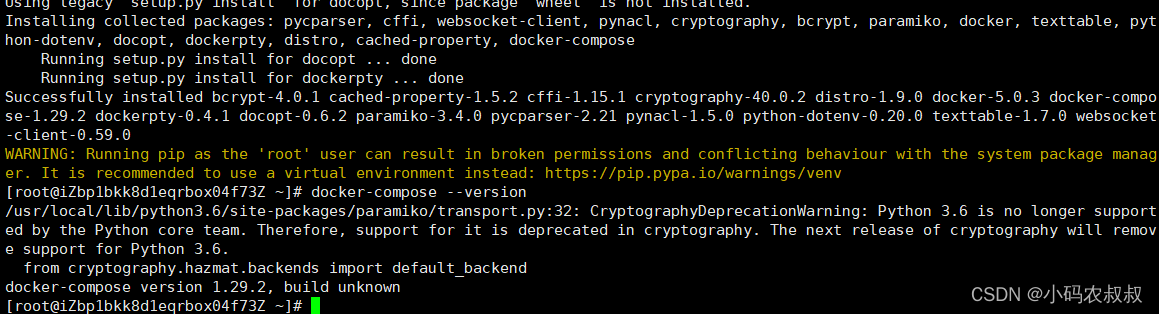

3.2.4 查看docker-compose版本
docker-compose --version
最后重启docker
3.3 安装horbor

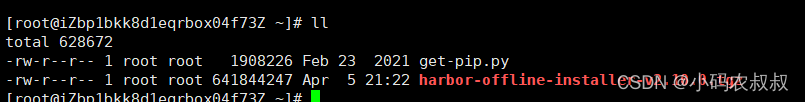

3.3.1 下载安装包
版本可以自行选择，推荐使用2.x版本的

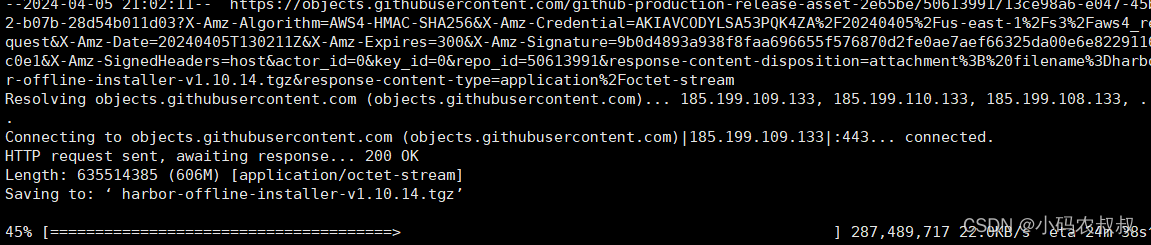

wget --no-check-certificate https://github.com/goharbor/harbor/releases/download/v2.10.0/harbor-offline-installer-v2.10.0.tgz

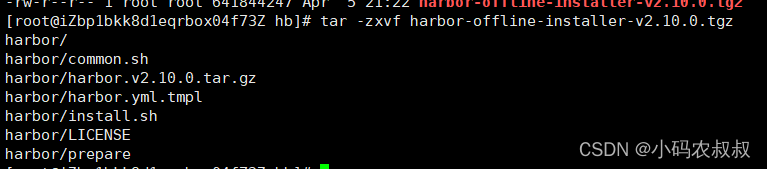

3.3.2 解压安装包
3.3.3 修改配置文件

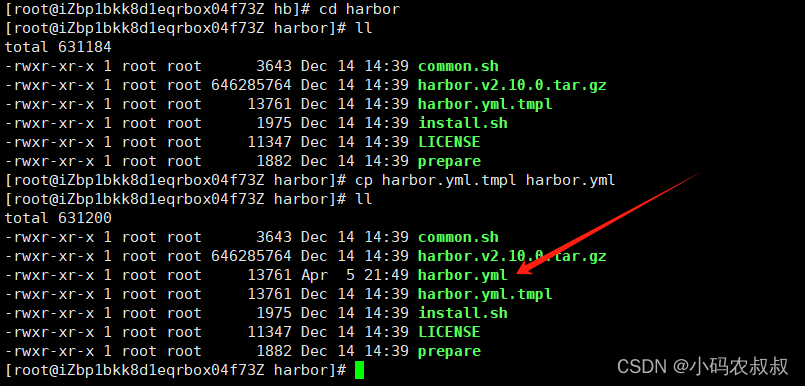

进入解压后的harbor目录，修改 harbor.yml.tmpl 配置文件，注意复制一个配置文件
cp harbor.yml.tmpl harbor.yml
修改hostname:

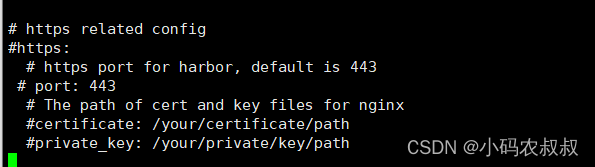

注释https
后续使用https访问的时候可以再配置，这里演示使用http；

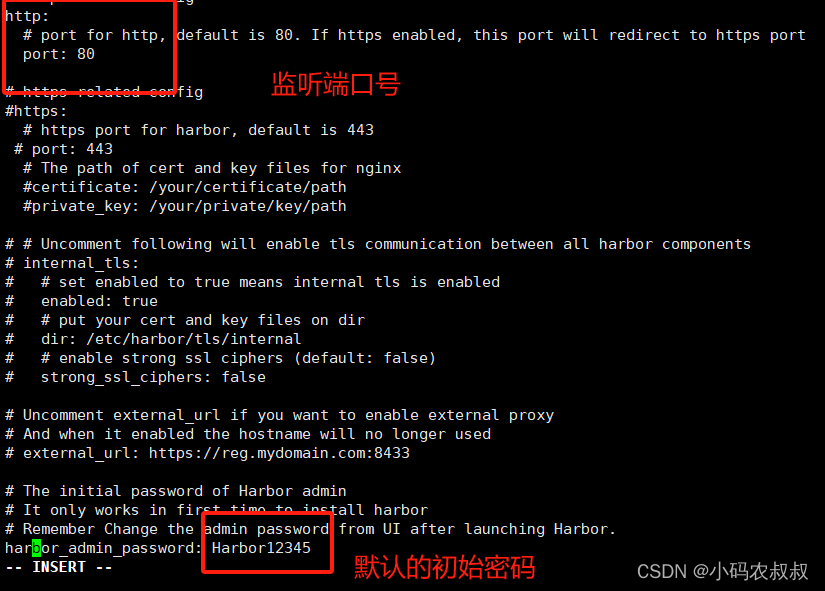

需要关注的其他配置
默认监听端口；初始化密码；
3.3.4 执行安装

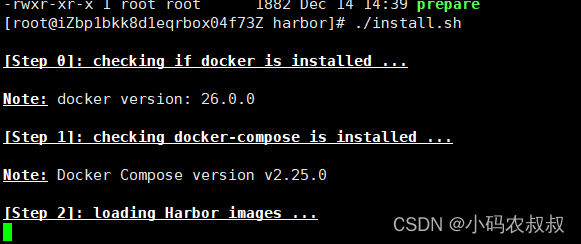

配置修改完成，保存退出之后，直接调用目录下的安装脚本，这个过程可能比较漫长

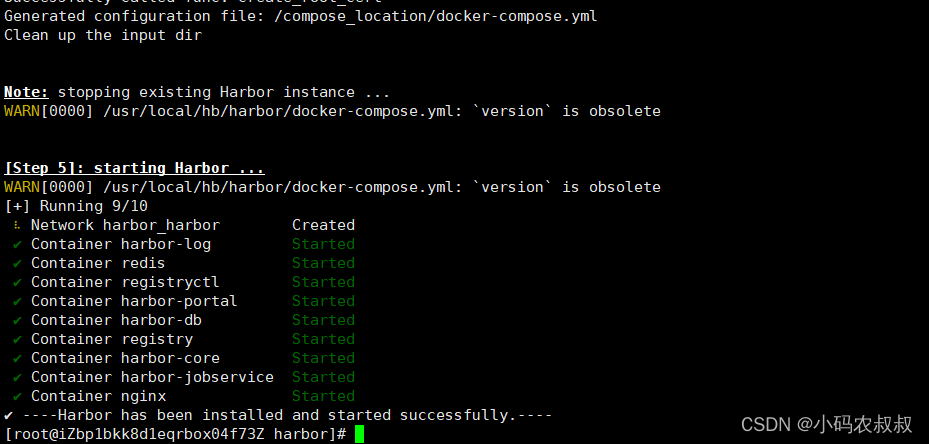

直到看到下面的信息
补充
如何移除harbor已经安装的容器呢，使用命令：docker-compose down
3.3.5 环境检查

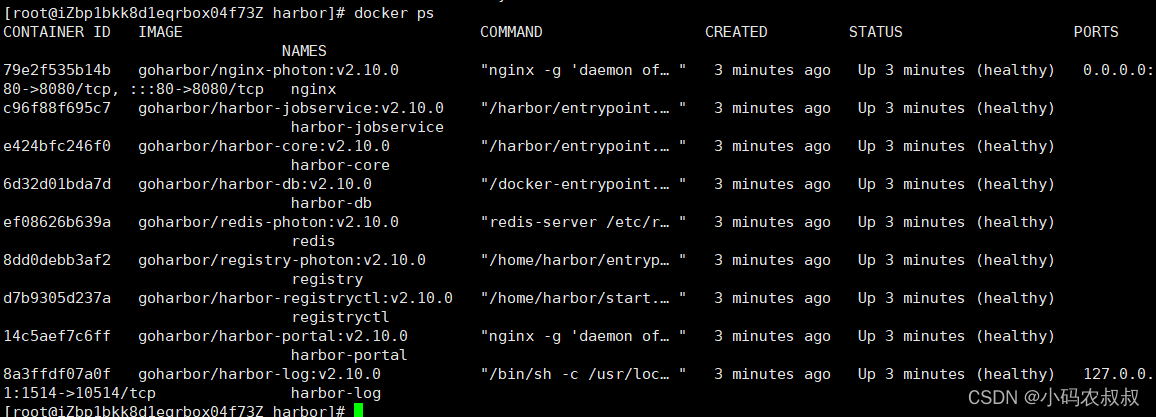

使用docker ps 命令检查一下，可以看到harbor启动了很多个容器
3.3.6 浏览器访问

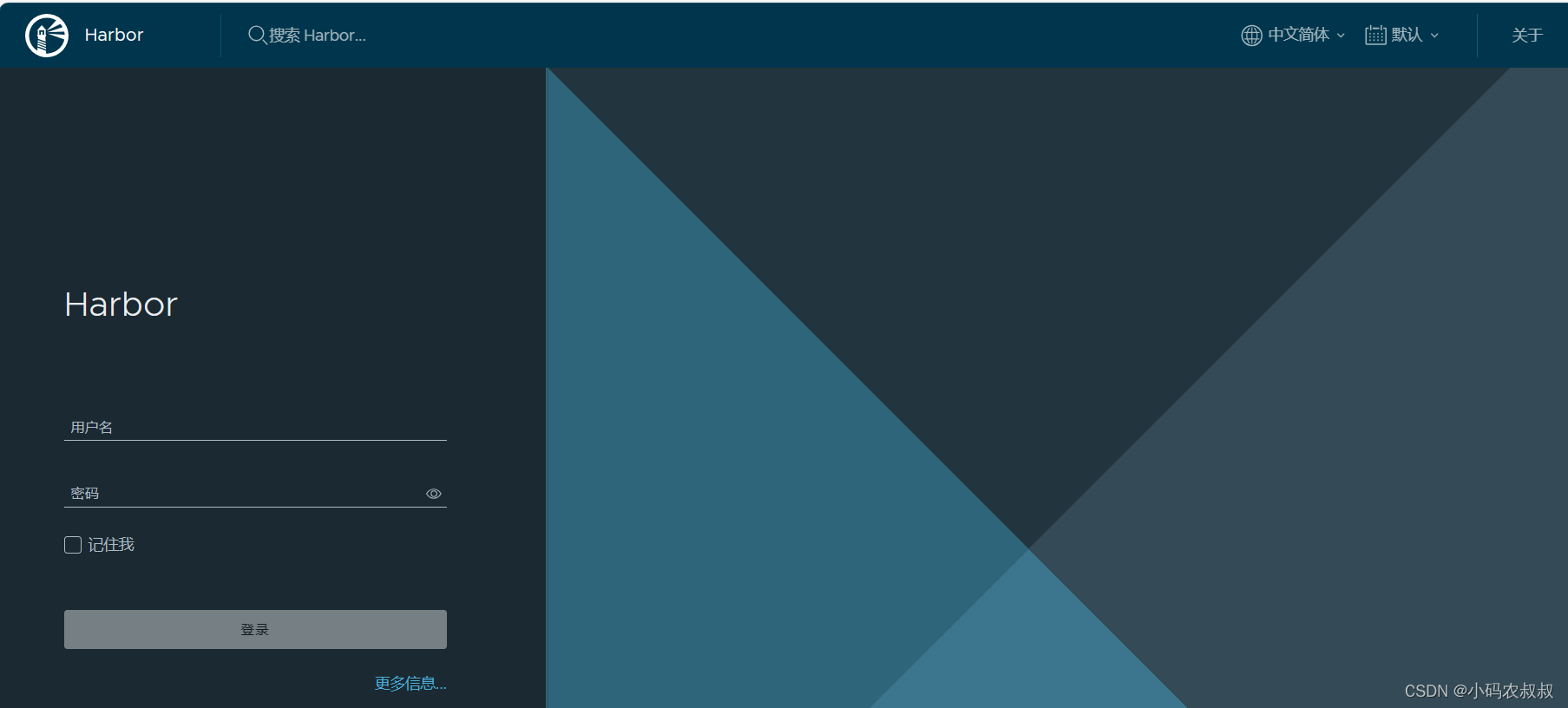

浏览器访问 IP:80，就来到下面的登录页面，登录账户：admin/Harbor12345

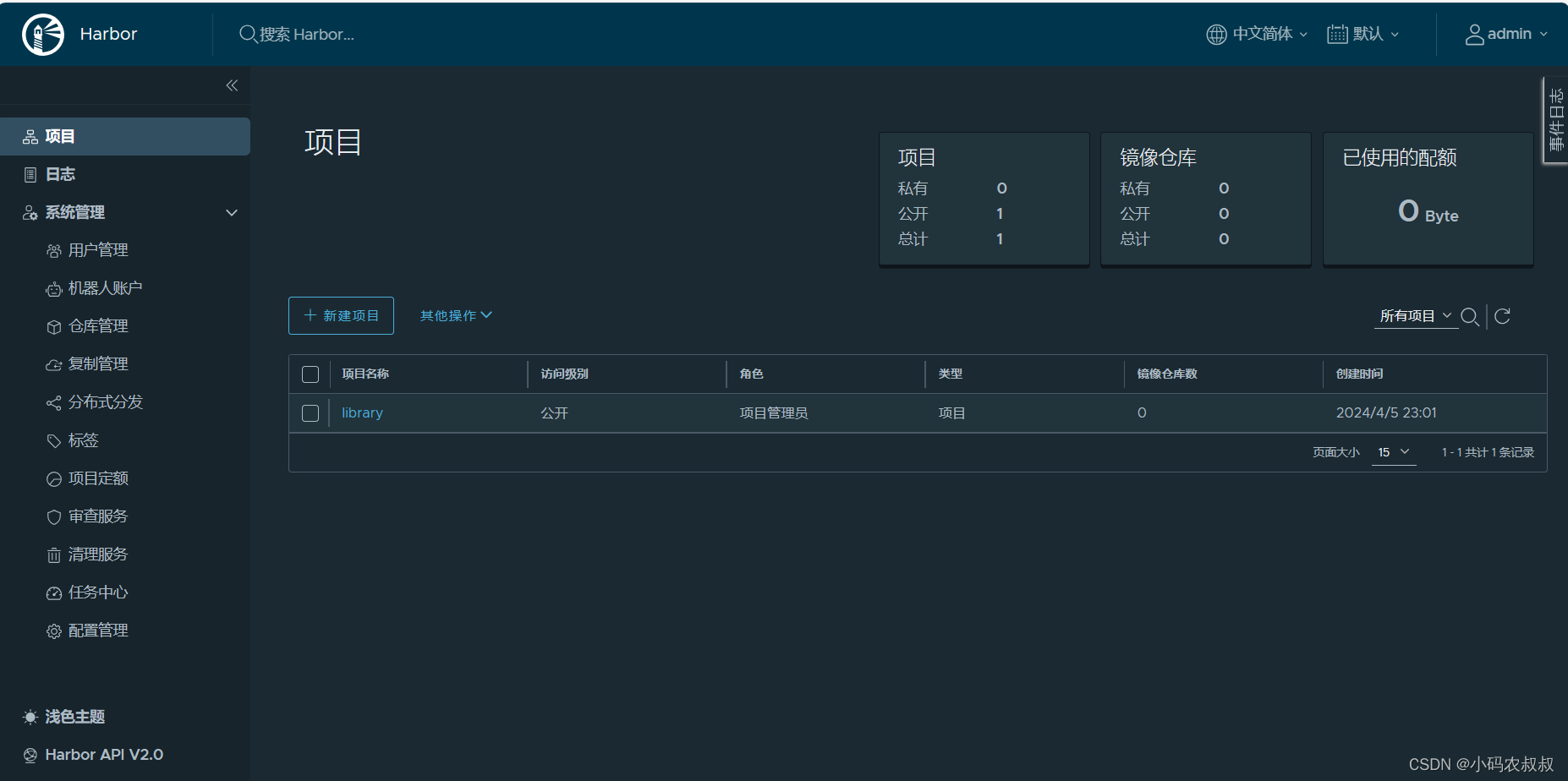

登录之后来到如下控制台主页
界面上的各个菜单的功能有兴趣的同学可以继续深入研究，这里不再过多展开了。
四、Harbor基本使用
4.1 机器准备
为了后面的效果演示，需要准备两台服务器
| 机器 | 作用 | 备注 |
| 机器A | 部署jenkins，Harbor服务 | 内存需要大点，上一篇使用该机器部署jenkins |
| 机器B | 业务服务器，部署docker镜像使用 |
4.1.1 配置服务器免登
为了在jenkins配置任务时能够方便的操作远程机器，建议设置下免登，即配置jenkins机器与目标业务服务器的免登授信操作，参考下面的操作步骤
机器A执行下面的命令

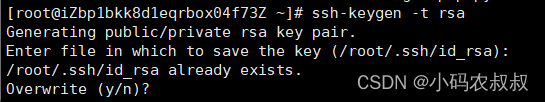

ssh-keygen -t rsa
将上一步生成的文件远程拷贝到机器B的相应目录下

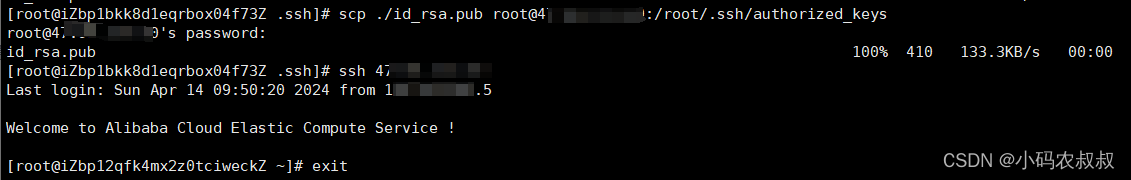

cd .sshscp ./id_rsa.pub root@B机器公网IP:/root/.ssh/authorized_keys拷贝完成后，使用ssh命令登录下B机器
4.2 推送镜像到Harbor自定义镜像仓库

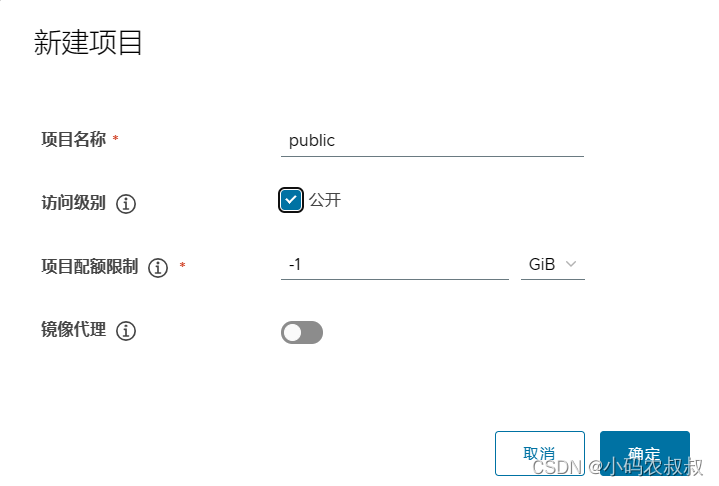

4.2.1 创建项目
即创建一个新的仓库，用于管理镜像

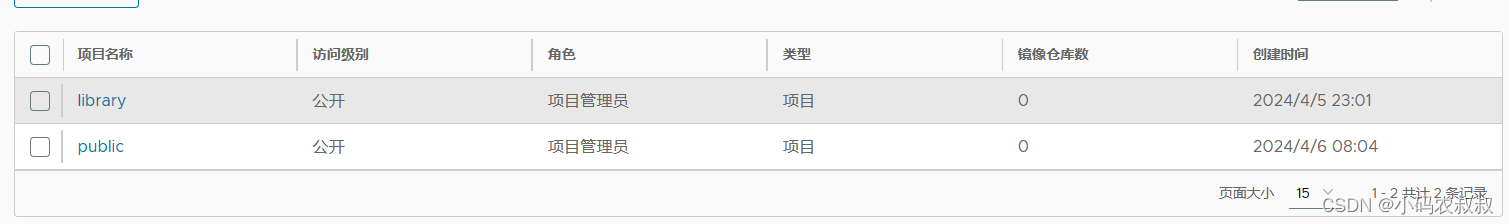

创建完成后，列表中多了一条数据
4.2.2 修改docker配置文件

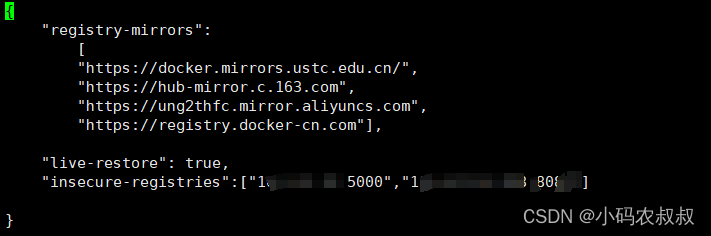

将下面的这行配置添加到docker的daemon.json文件中，找到insecure-registries标签追加即可
cd /etc/dockervi daemon.jsonHarbor部署的服务机器IP:80
加载配置文件并重启docker
systemctl daemon-reloadsystemctl restart docker4.2.3 镜像打标

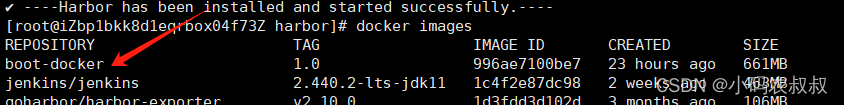

在上一篇中，我们通过jenkins构建出来了一个springboot工程的镜像
但是如果要将这个镜像直接推送到Harbor仓库还不行，必须要按照Harbor的要求进行命名并重新打标，参考下面的命令执行；

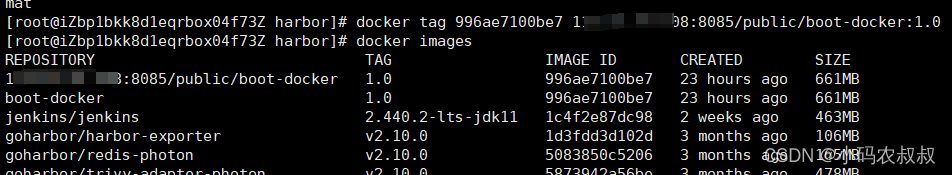

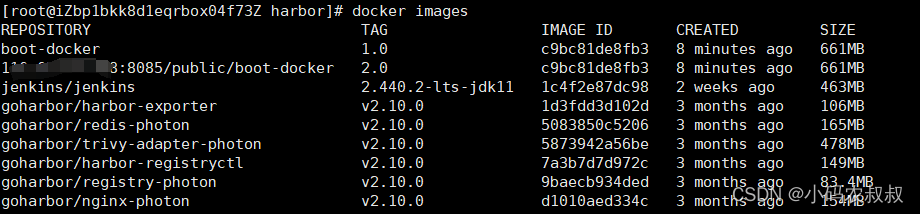

docker tag 996ae7100be7 Harbor服务器地址:80/public/boot-docker:1.0打完标签之后再次查看镜像，可以发现新的镜像已经显示出来了，细心的同学会发现，它们的镜像名是一样的
4.2.4 推送镜像

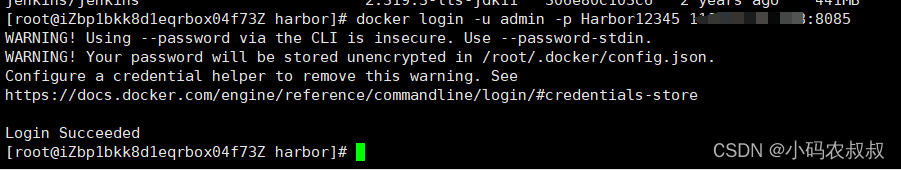

登录Harbor
docker login -u admin -p Harbor12345 Harbor机器IP:8085

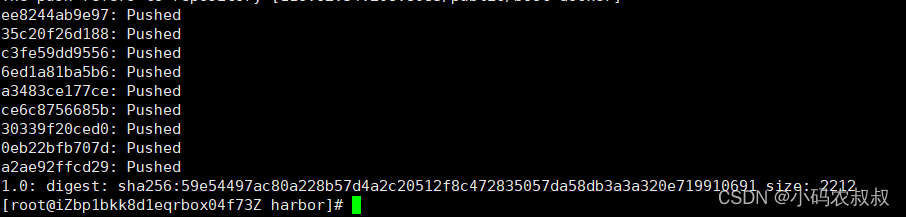

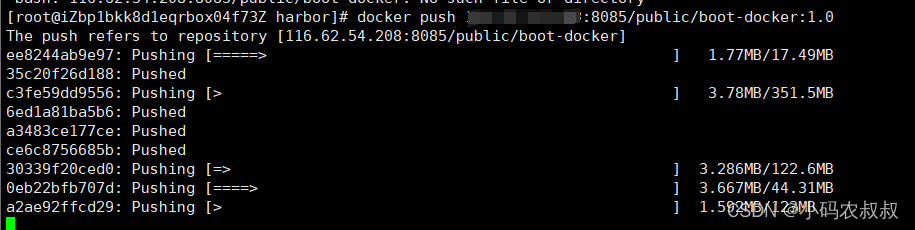

使用下面的命令，推送镜像到Harbor，这个过程根据网络情况可能有点漫长
docker push 打完tag的镜像名

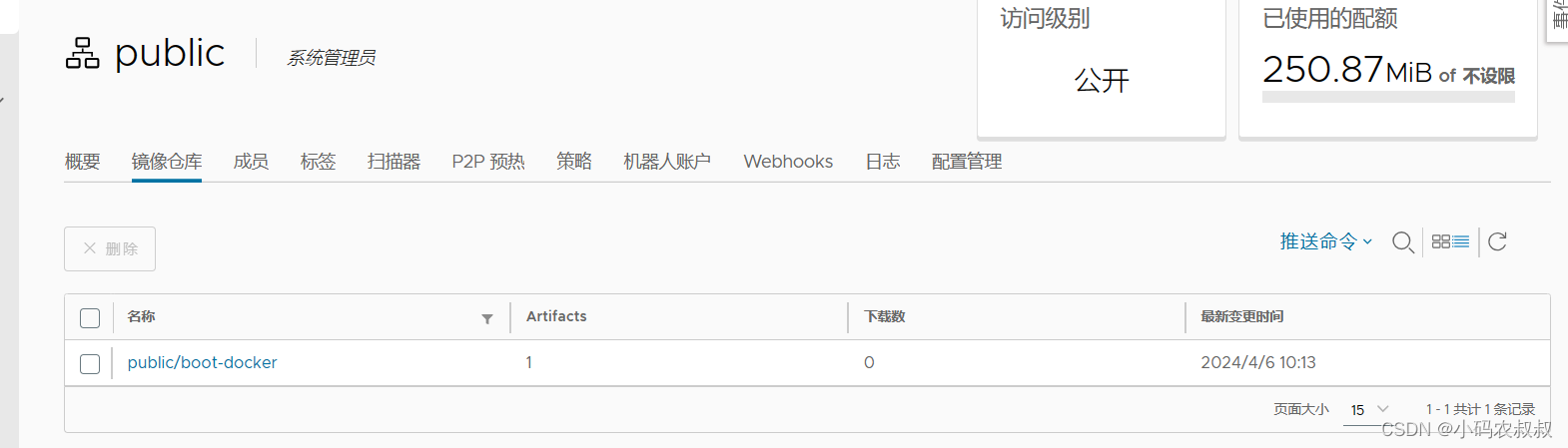

push完成之后，可以在Harbor的控制台界面，在public项目中就能看到刚刚推上来的镜像了
4.3 jenkins任务集成Harbor
基于上一篇中我们在jenkins中创建的测试任务，我们做一下修改，将构建完成的镜像推送至Harbor的仓库中。
4.3.1 修改jenkins的任务配置
在post steps里面，添加如下的脚本（仅供参考，实际操作时还需要结合自身的机器情况），该脚本主要做了下面几件事：
基于Dockerfile将maven构建出来的jar包制作成docker镜像；
删除之前通过构建的带标签版本号的镜像；
镜像打标签；
登录Harbor；
将打标签的镜像推送到Harbor的仓库（上面创建的public项目仓库）；
#!/usr/bin/env bashecho '打包完成，开始构建镜像'#dockerfile:builddocker build -t boot-docker:1.0 .sleep 10docker rmi -f 打完tag的镜像sleep 10docker tag 原镜像sleep 10echo '登录harbor'docker login -u admin -p Harbor12345 Harbor机器IP:8085sleep 10docker push 本次被打完tag的镜像echo '完成docker镜像推送'4.3.2 重新执行任务

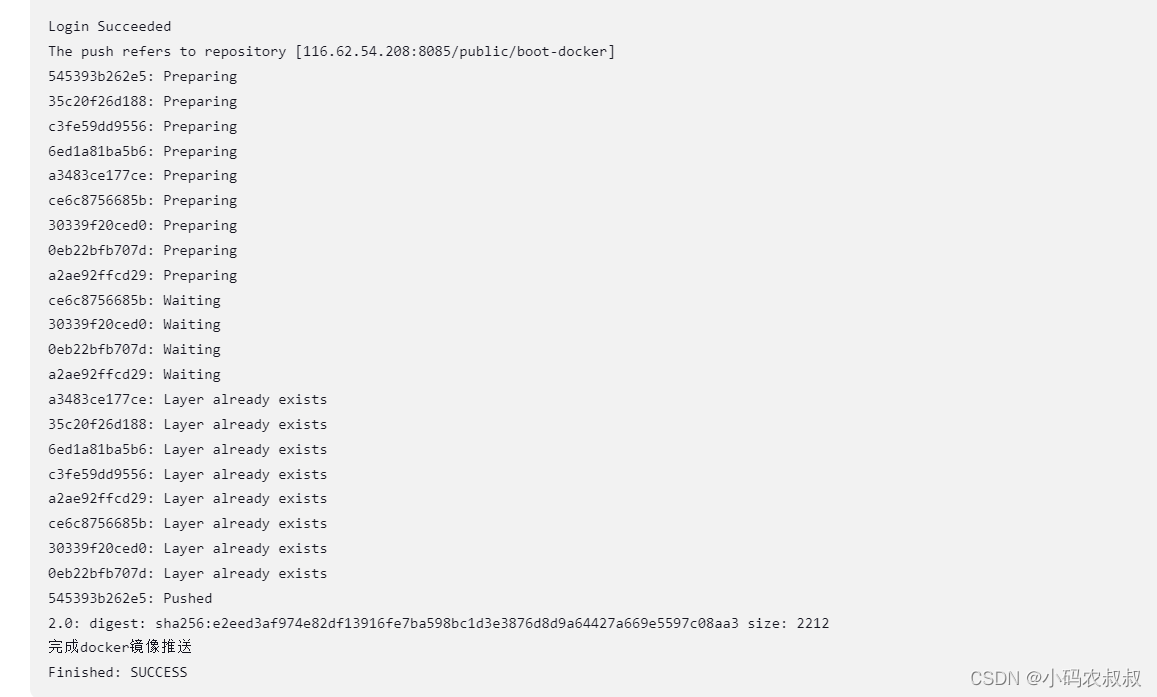

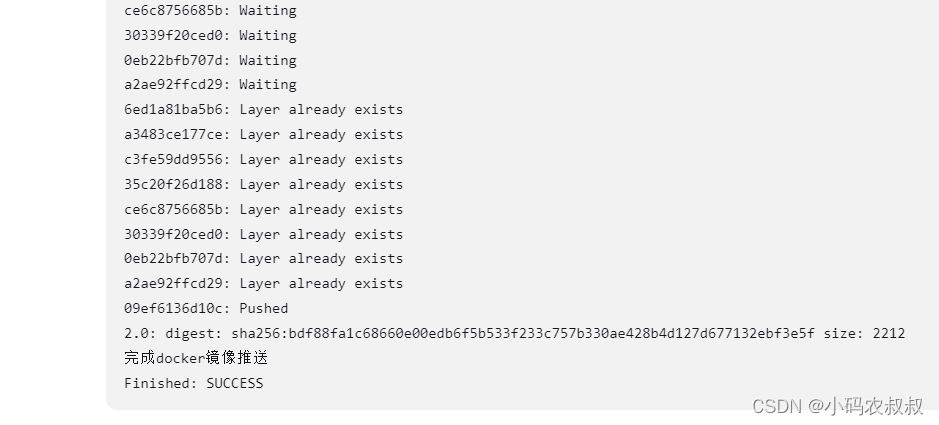

保存上述配置，重新点击执行任务，等待构建完成即可
构建完成后，检查镜像，可以看到带有2.0标签的镜像就创建出来了

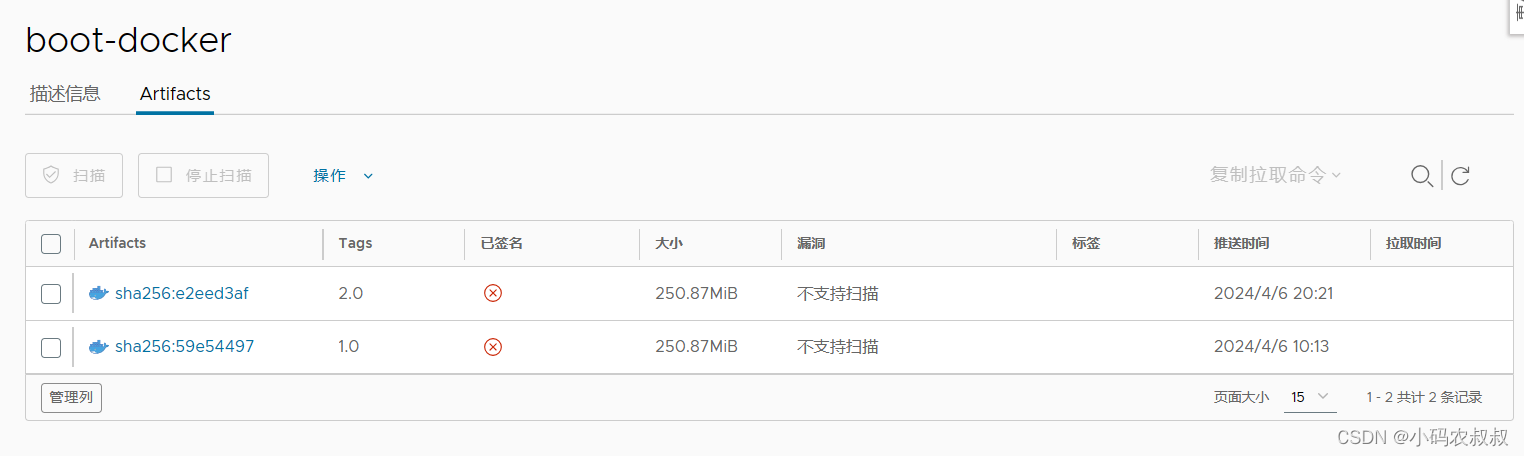

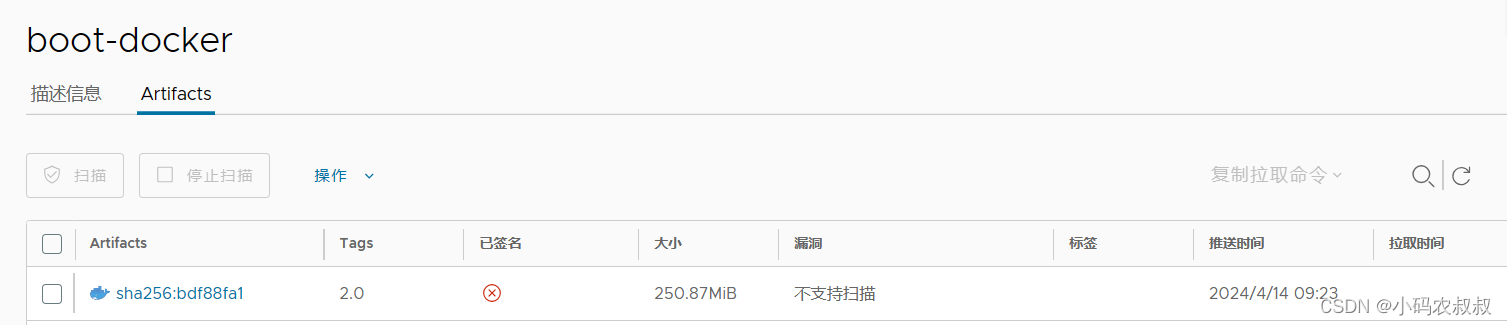

同时在Harbor控制台的public项目下，也能看到上面推送过来的docker镜像
4.4 其他机器获取harbor镜像
另有一台新机器，即上述的B机器，需要从harbor镜像仓库中拉取镜像到自己机器上面部署，该如何实现呢？
4.4.1 A、B机器添加授信

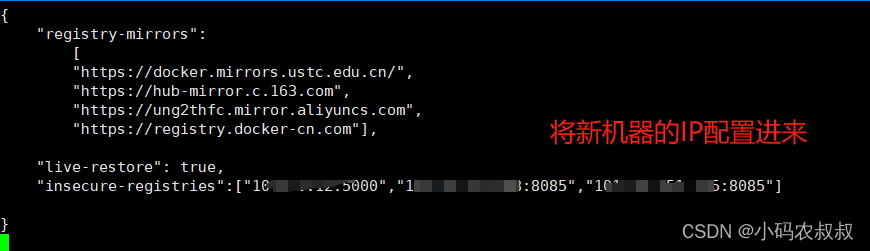

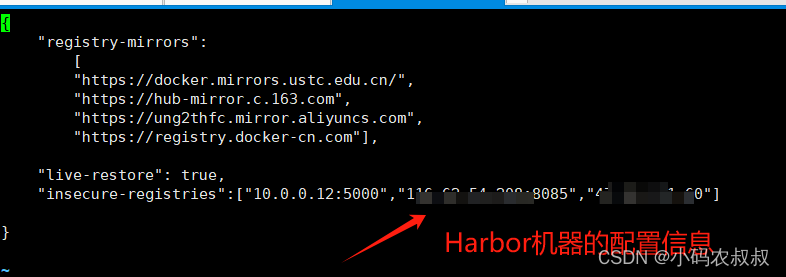

在harbor机器上面的docker配置文件中添加如下配置
保存后重新加载配置,并重启docker
systemctl daemon-reload systemctl restart docker建议在A，B两台机器上均做此配置，避免后面出现其他的错误（后文会提到），简单来说，就是将各自的机器IP配置到 insecure-registries中即可。
4.4.2 删除并重新推送镜像

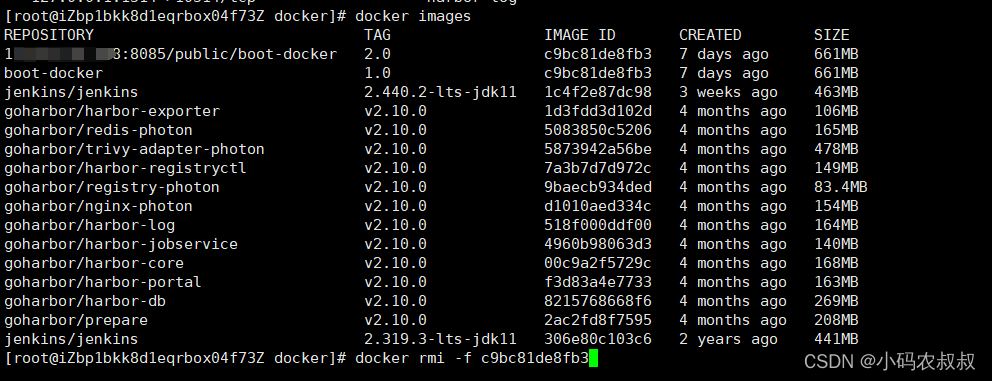

删除原有的镜像
docker rmi -f c9bc81de8fb3
最后通过jenkins任务或命令重新推送镜像
4.4.3 其他机器获取镜像
现在假设我们登录到了另一台机器，假设为B机器，即上述授信配置中的这台机器，使用docker命令登录harbor
docker login -u admin -p Harbor12345 Harbor部署机器:8085如果出现下面的错误，表面在B机器的docker配置中，认为从上述的Harbor机器登录是不可信的
遇到这个问题时，需要将Harbor机器的docker配置，拷贝到B机器上来，按照上面同样的方式，修改一下这里的daemon.json配置文件，将Harbor机器的IP信息配置进去

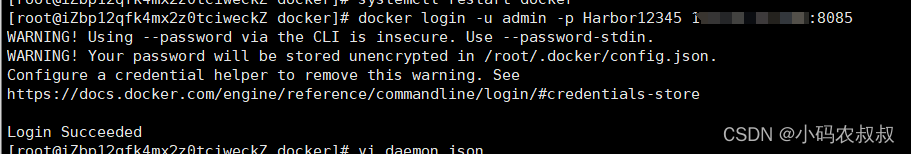

最后加载B机器的docker配置，然后重启docker，再次使用Docker命令登录Harbor仓库，此时就登录进来了
4.4.4 拉取镜像
上一步登录成功后，就可以远程拉取Harbor镜像仓库中的镜像了

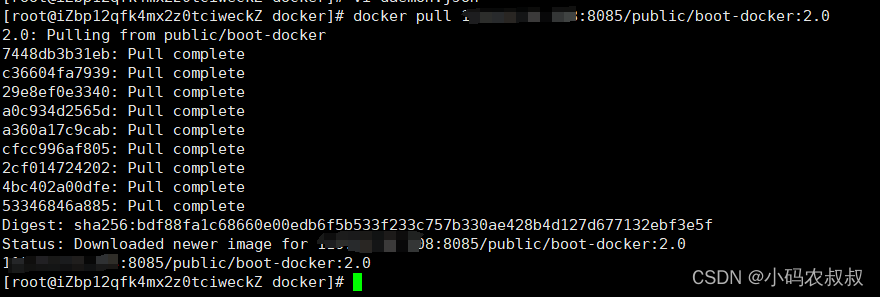

docker pull 前面最新打完tag的标签
拉取完成后，使用 docker images命令就能看到上面的那个镜像了，后续就可以使用docker命令直接启动镜像即可。
4.5 使用jenkins任务进行分发镜像
上面使用jenkins任务将构建完的镜像通过打标签，然后push到了Harbor仓库中，接下来需要将这些镜像分发到具体的业务服务器上，该怎么操作呢？参考下面的流程。
4.5.1 配置全局ssh凭证

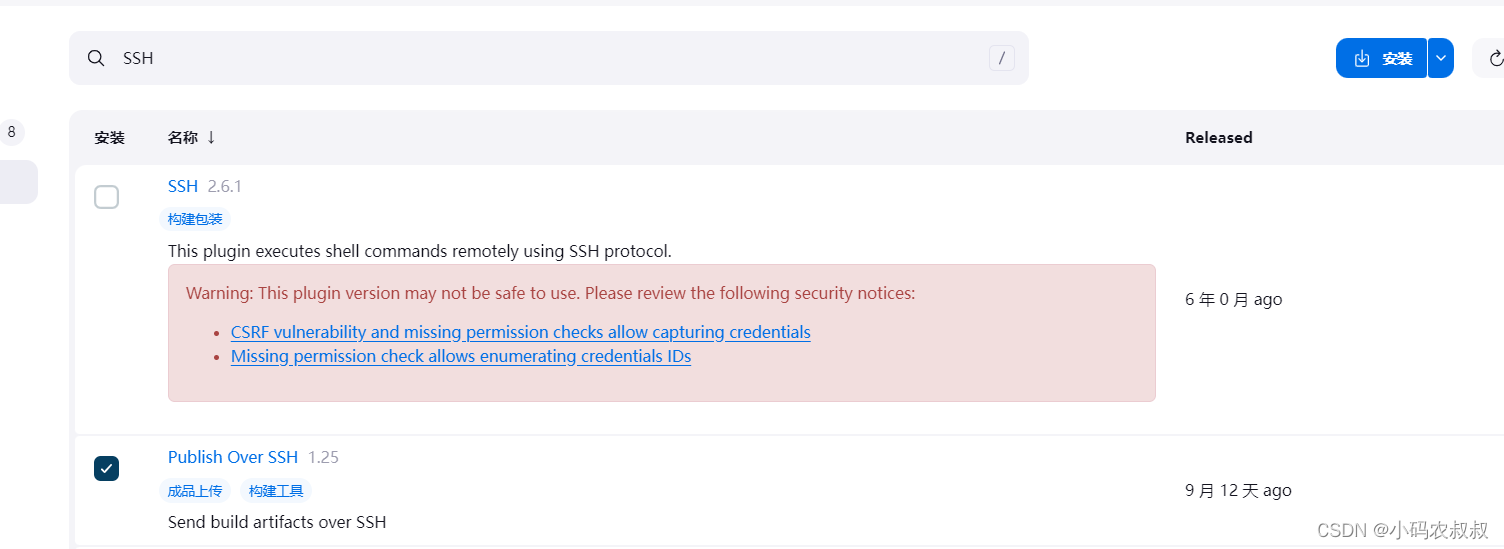

找到ssh并安装

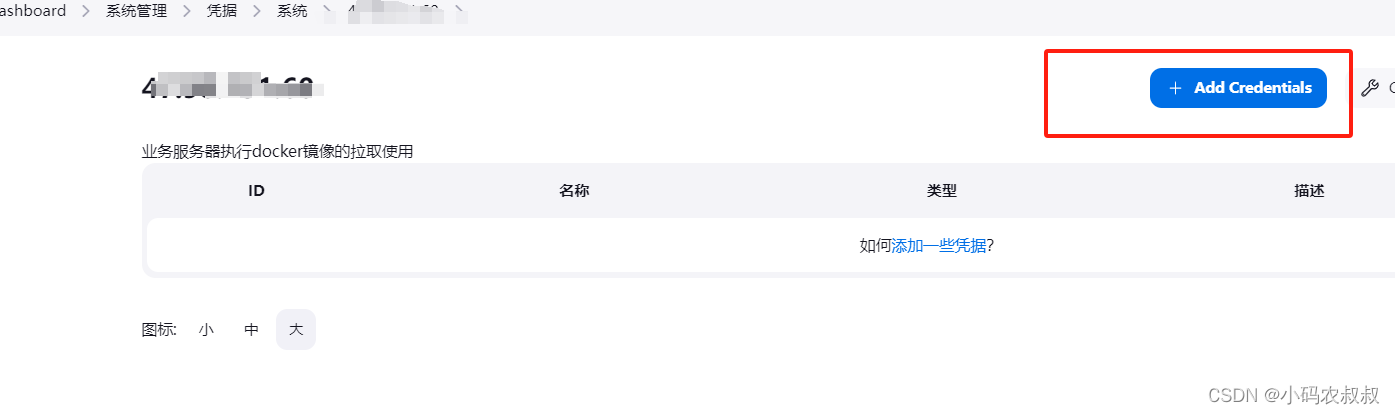

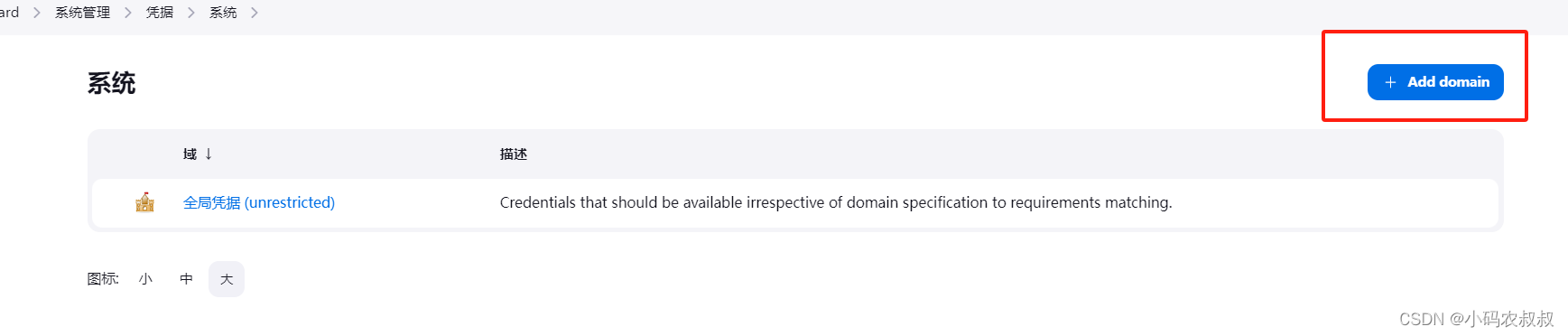

设置凭证，系统管理 —> 添加凭证—>添加域，自定义一个名称，这里意思是将使用当前的jenkins管理你的B机器

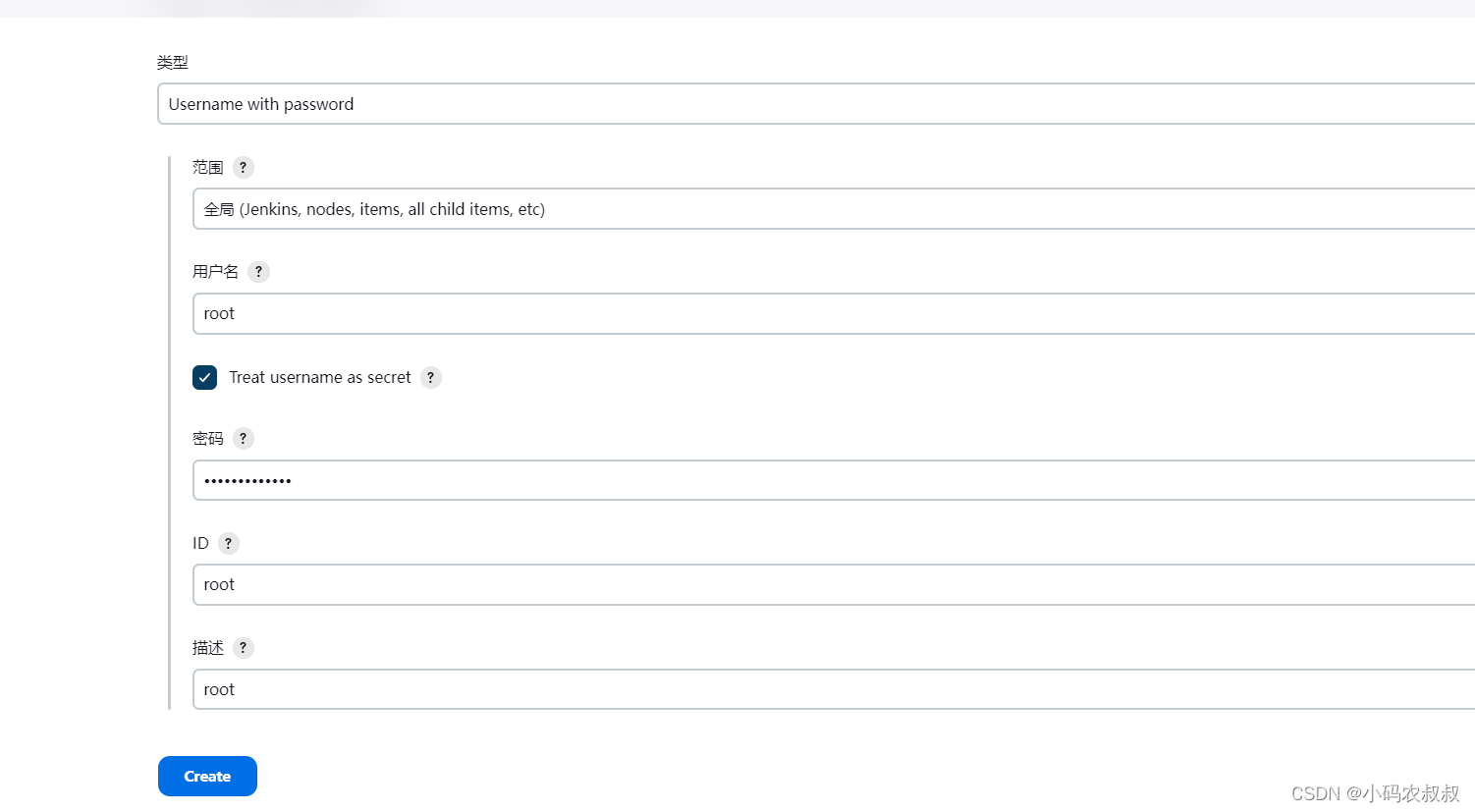

配置凭证
4.5.2 配置ssh连接信息

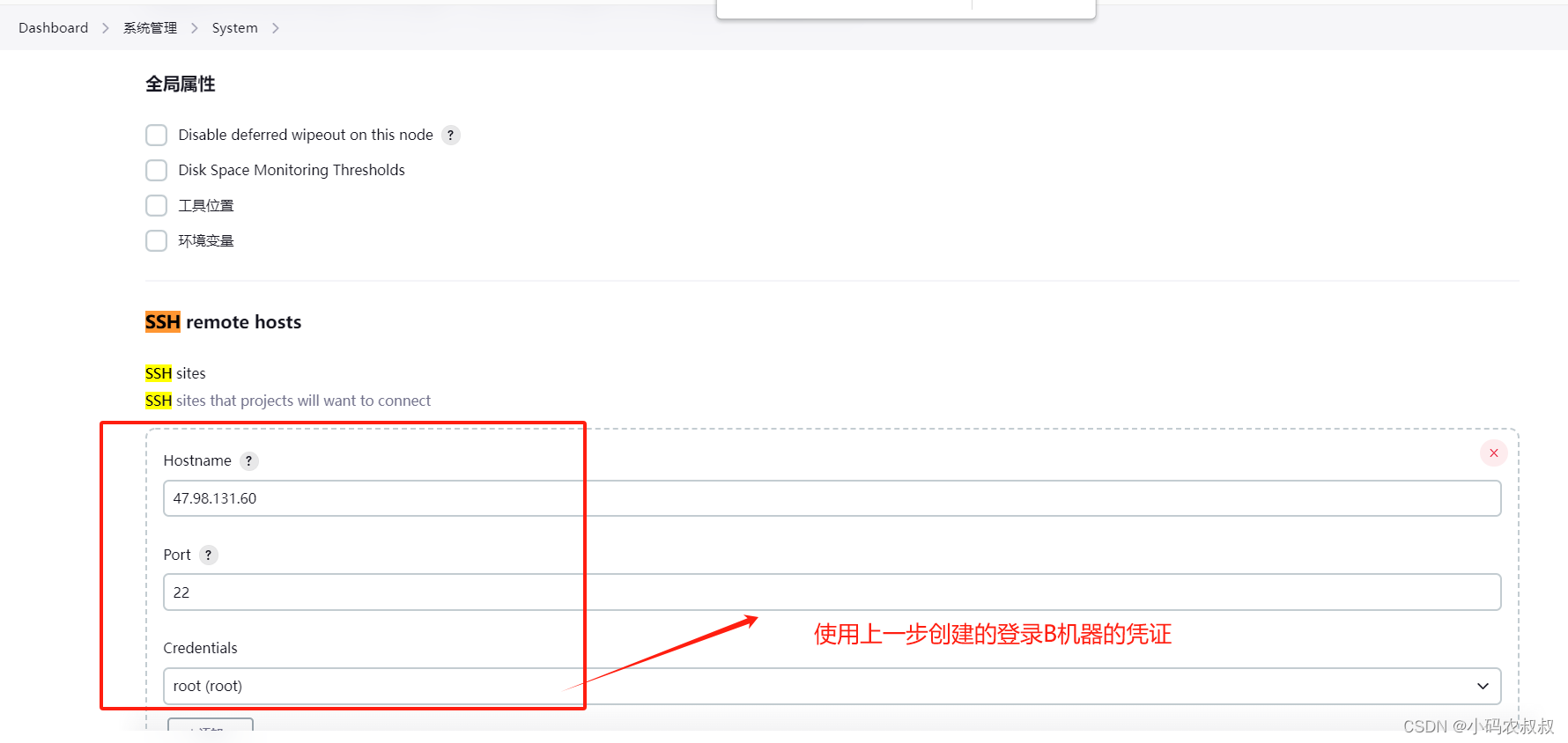

通过系统管理 -> 全局配置找到 SSH sites 配置的地方，填写下面的信息

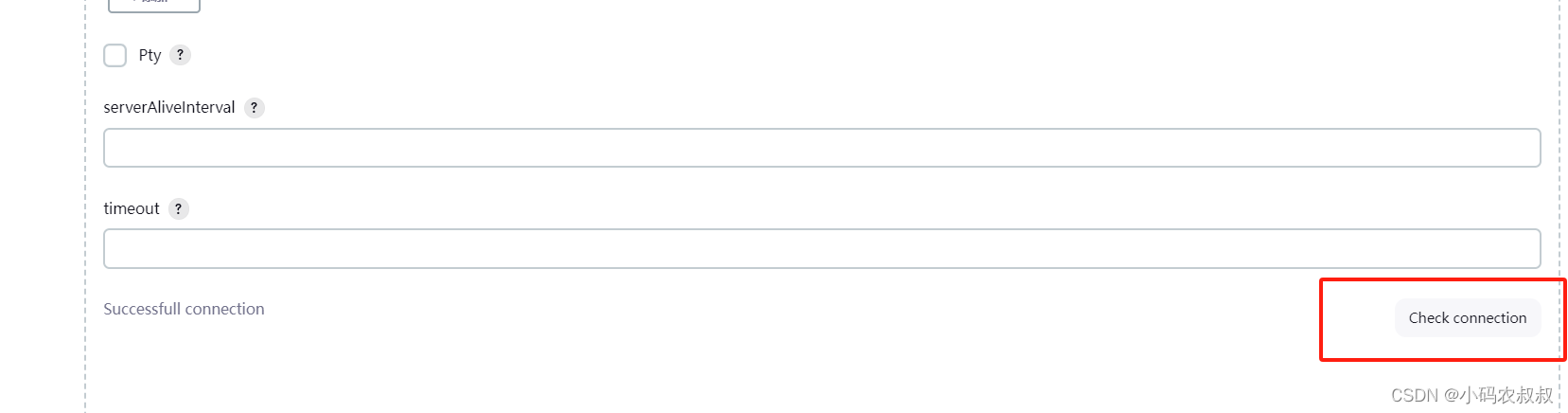

配置之后是否可以连接呢？点击右边的 Check connection按钮，如果连接成功，说明配置没问题了，然后保存配置
4.5.3 配置测试任务

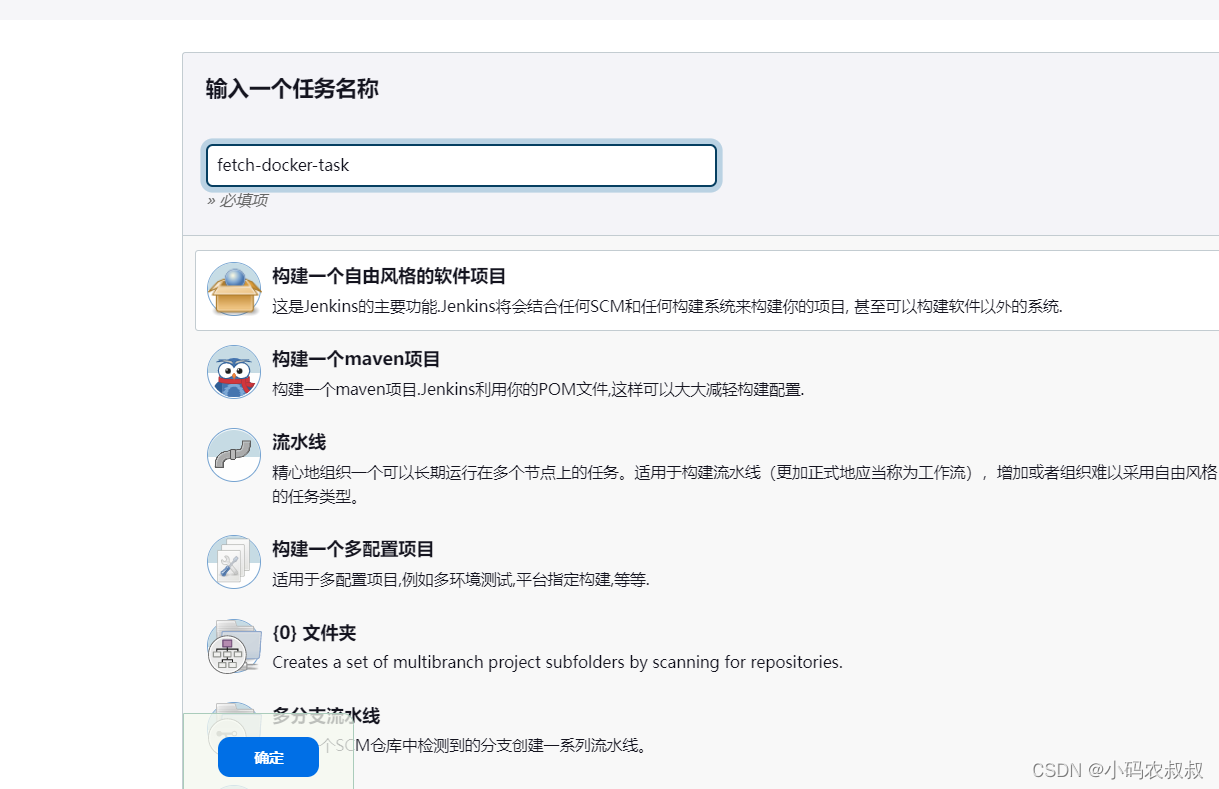

创建一个新的任务

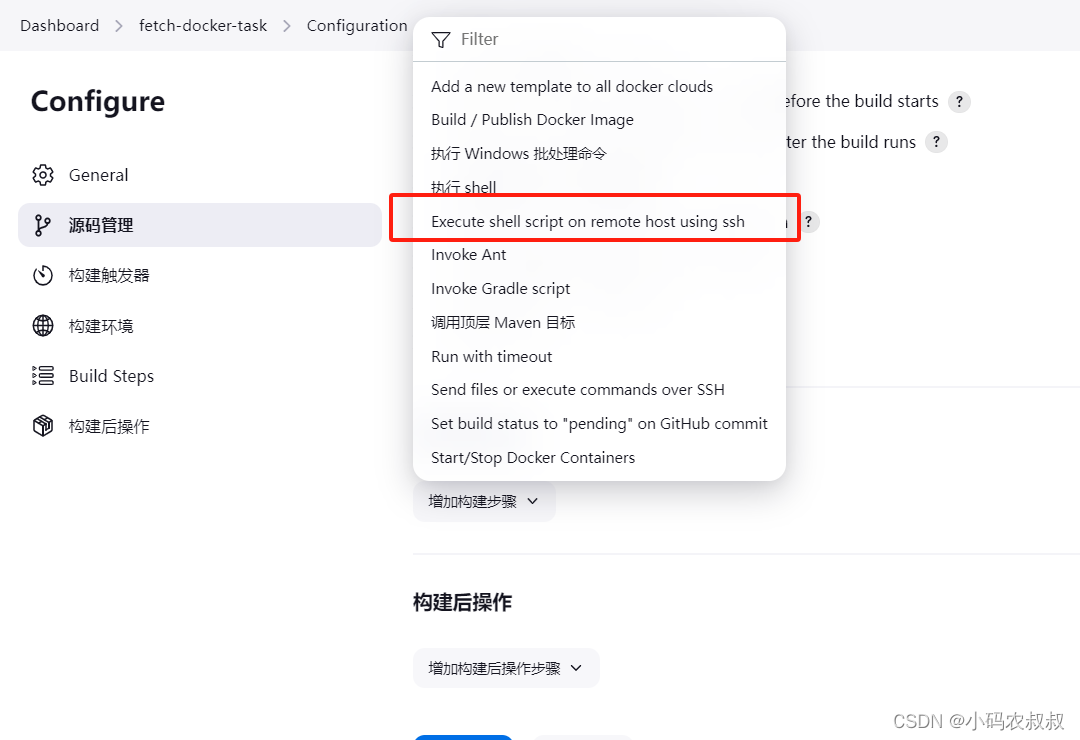

进入任务的配置页面，在构建环境中，在Build Steps里，选择下面执行脚本的一项

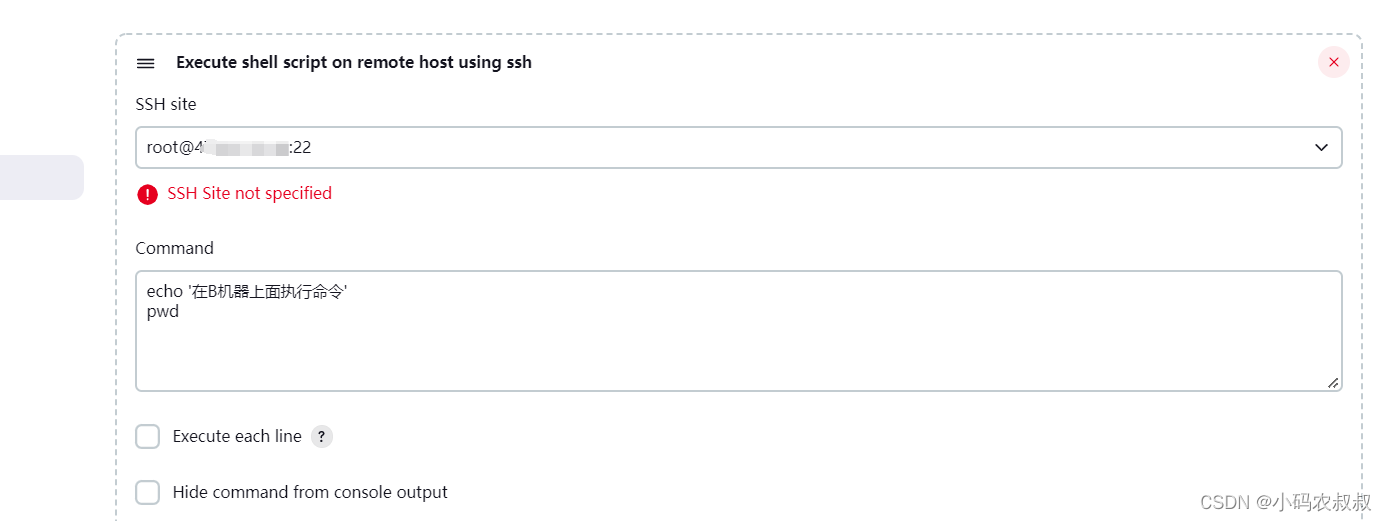

选择之后，编写测试脚本

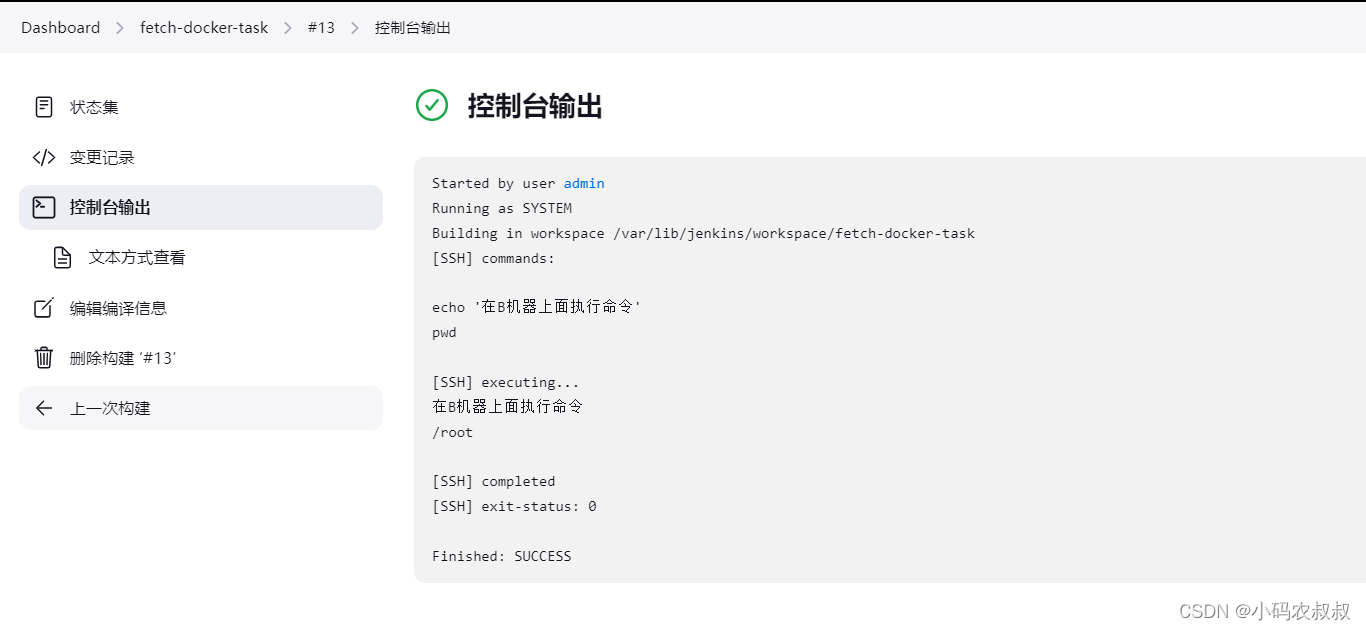

保存配置并执行任务，测试成功
编写脚本，将上述最新打标的镜像推送至B机器

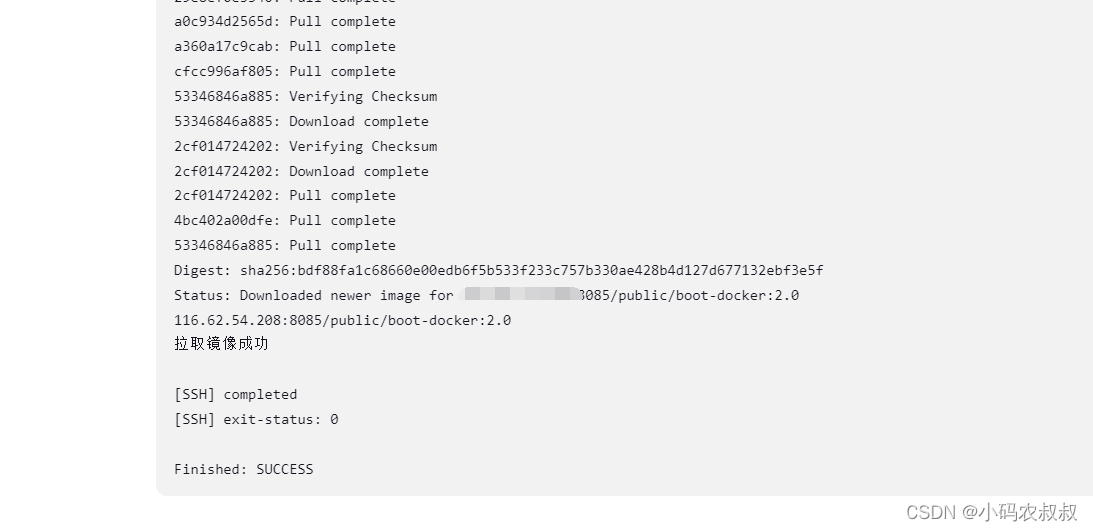

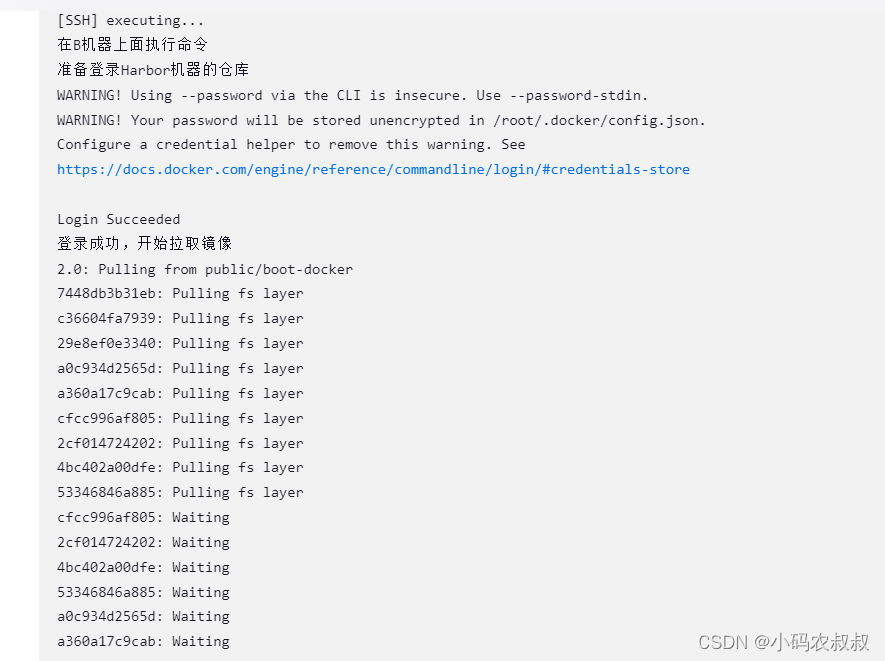

echo '在B机器上面执行命令'echo '准备登录Harbor机器的仓库'docker login -u admin -p Harbor12345 Harbor机器IP:8085echo '登录成功，开始拉取镜像'docker pull 最新tag的镜像echo '拉取镜像成功'然后执行，等待镜像的拉取完成即可，如果后续还有其他命令要执行，可以继续再在上述的执行脚本中添加即可。
任务完成之后，登录B机器，检查镜像是否拉取成功，然后就可以基于当前的镜像进行后续的操作了。
五、镜像仓库备选方案
5.1 阿里云镜像仓库
上述关于镜像仓库的选择，我们使用的是Harbor作为解决方案进行说明，事实上，关于企业应用的镜像仓库，很多云厂商也提供了解决方案，像阿里云，如果你购买了阿里云的云服务器，可以直接免费使用阿里云提供的镜像仓库作为你的镜像托管中心，这个在另一篇文章中有详细的说明，可以参考：k8s部署springboot项目，网上的资料也比较多，这也是一种比较成熟的解决方案。
5.2 dockerhub
dockerhub是docker原生的镜像仓库，比如大家平时拉取某个技术组件镜像时，如果没有配置镜像源，将直接从dockerhub上拉取，如果想节省成本，也可以考虑直接将镜像推送至dockerhub仓库。
5.3 Nexus Repository Manager
Sonatype Nexus Repository Manager也是一个流行的仓库管理工具，支持Docker以及其他包管理器。它提供了企业级的安全性、可靠性和性能优化。
5.4 JFrog Artifactory
JFrog Artifactory是一款企业级的仓库管理工具，支持多种软件包格式，包括Docker镜像。它提供了高级的存储管理、权限控制和审计功能。
六、docker可视化管理工具
除了Harbor，你也可以选择其他的工具，这里列举下面几种常见的Docker镜像可视化管理工具：
Rancher
Rancher是一个开源的容器管理平台，提供了图形化界面来管理Docker容器和集群。它支持多云环境下的容器部署和管理。可以参考之前的一篇关于rancher的介绍：rancher使用详解
Shipyard
Shipyard是一个开源的Docker管理工具，提供了Web界面来管理Docker容器、镜像、网络等，还支持集群管理功能。
Portainer
Portainer是一款开源的轻量级Docker管理界面，提供直观的用户界面，可以方便地管理Docker容器、镜像、网络等。
Cockpit
Cockpit是一个基于Web的服务器管理工具，可以用于监控和管理Linux系统上的Docker容器和服务。
七、写在文末
本文通过较大的篇幅详细介绍了Harbor这款企业级docker管理工具的使用，并通过案例演示了如何在jenkins中配置任务集成Harbor，从而实现镜像的构建推送与分发，希望对看到的同学有用哦，本篇到此结束，感谢观看。
