CentOS 搭建 OpenVPN 服务
概述OpenVPN 应用场景OpenVPN 主机准备OpenVPN 服务端搭建部署安装配置证书软件创建证书安装openvpn并写入服务端配置文件启动并检查端口 OpenVPN客户端配置（linux端）配置openvpn测试连接 OpenVPN客户端搭建部署（windows端）安装OpenVPN软件配置客户端文件证书复制连接测试直连其他内网服务器 Openvpn密码认证服务端配置linux客户端配置 防火墙
概述
VPN就是虚拟专用通道，是提供给企业之间或者公司个人与公司之间安全数据传输的隧道，OpenVPN是Linux下开源VPN的先锋，提供了良好的性能和友好的用户GUI（图形用户界面）。本篇文章包含OpenVPN应用场景，OpenVPN服务端搭建，OpenVPN客户端搭建（windows+linux），OpenVPN密码认证！

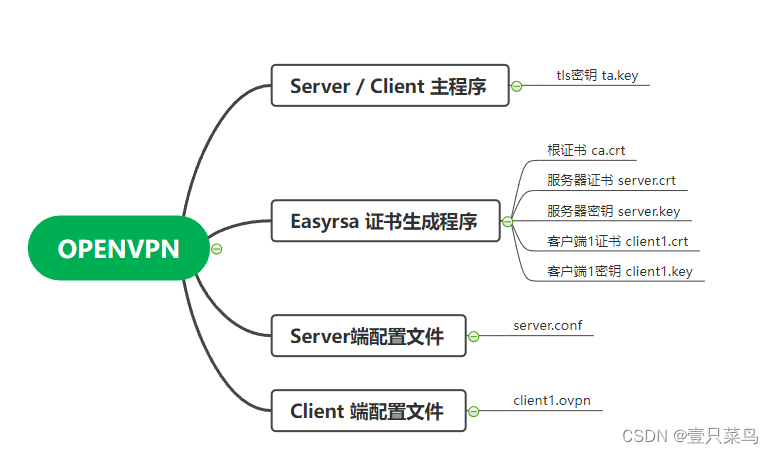

在安装openvpn的时候之前，大概说下它的结构，整个安装流程涉及以下4个部分：
Server / Client 服务器端程序Easyrsa 证书生成程序Server端配置文件Client 端配置文件
观察上图，其实OpenVPN的服务器端和客户端是合二为一的，并没有采用独立的服务器端程序或者客户端程序来区分其角色，它是通过配置文件来实现功能差异的。因此无论服务器端还是客户端，启动程序都相同，Linux下为openvpn，在windows下则为openvpn.exe。
Easyrsa是一个证书生成器，它是一个独立程序，它可以为OpenVPN生成各种所需要的证书和密钥。注意：其中一个tls密钥 ta.key 并非由Easyrsa 而是由OpenVPN主程序生成的。
OpenVPN 应用场景
个人出差需要访问公司只有内网的服务器公司不同地区之间建立服务通信（IDC与IDC之间）OpenVPN 主机准备
| 主机名 | 内网IP | 外网IP |
|---|---|---|
| node-137 | 192.168.17.137 | 192.168.81.108 |
| node-138 | 192.168.17.138 | 192.168.81.138 |
OpenVPN 服务端搭建部署
安装配置证书软件
[root@node-137 ~]# yum -y install easy-rsa[root@node-137 ~]# mkdir /opt/easy-rsa[root@node-137 easy-rsa]# rpm -ql easy-rsa #查看已安装的RPM包中名为 easy-rsa 的文件列表[root@node-137 ~]# cd /opt/easy-rsa[root@node-137 easy-rsa]# cp -a /usr/share/easy-rsa/3.0.8/* .[root@node-137 easy-rsa]# cp -a /usr/share/doc/easy-rsa-3.0.8/vars.example ./vars[root@node-137 easy-rsa]# cat varsif [ -z "$EASYRSA_CALLER" ]; then echo "You appear to be sourcing an Easy-RSA 'vars' file." >&2 echo "This is no longer necessary and is disallowed. See the section called" >&2 echo "'How to use this file' near the top comments for more details." >&2 return 1fiset_var EASYRSA_DN "cn_only"set_var EASYRSA_REQ_COUNTRY "CN"set_var EASYRSA_REQ_PROVINCE "Beijing"set_var EASYRSA_REQ_CITY "Shanghai"set_var EASYRSA_REQ_ORG "koten"set_var EASYRSA_REQ_EMAIL "888888@qq.comm"set_var EASYRSA_NS_SUPPORT "yes"创建证书
[root@node-137 easy-rsa]# ./easyrsa init-pki #1、初始化，在当前目录创建PKI目录，用于存储整数[root@node-137 easy-rsa]# ./easyrsa build-ca #2、创建根证书，会提示设置密码，用于ca对之后生成的server和client证书签名时使用，其他提示内容直接回车即可Enter New CA Key Passphrase: #注意密码不能太短，我这边设置的是123456Re-Enter New CA Key Passphrase: [root@node-137 easy-rsa]# ./easyrsa gen-req server nopass #3、创建server端证书和私钥文件，nopass表示不加密私钥文件，提示内容直接回车即可[root@node-137 easy-rsa]# ./easyrsa sign server server #4、给server端证书签名，提示内容需要输入yes和创建ca根证书时候的密码[root@node-137 easy-rsa]# ./easyrsa gen-dh #5、创建Diffie-Hellman文件，密钥交换时的Diffie-Hellman算法[root@node-137 easy-rsa]# ./easyrsa gen-req client nopass #6、创建client端的证书和私钥文件，nopass表示不加密私钥文件，提示内容直接回车即可[root@node-137 easy-rsa]# ./easyrsa sign client client #7、给client端证书前面，提示内容输入yes和创建ca根证书时候的密码[root@node-137 easy-rsa]# tree #检查是否有ca根证书、客户端服务端证书、客户端服务端私钥.├── easyrsa #管理命令├── openssl-easyrsa.cnf├── pki│ ├── ca.crt #ca根证书，服务端与客户端都需要用│ ├── certs_by_serial│ │ ├── 633C217979C7B5F1D0A9ECA971006F96.pem│ │ └── 857F9B2E3F6C3D35934672212343B42D.pem│ ├── dh.pem #认证算法 服务端│ ├── index.txt│ ├── index.txt.attr│ ├── index.txt.attr.old│ ├── index.txt.old│ ├── issued│ │ ├── client.crt #客户端证书│ │ └── server.crt #服务端证书│ ├── openssl-easyrsa.cnf│ ├── private│ │ ├── ca.key│ │ ├── client.key #客户端私钥│ │ └── server.key #服务端私钥......安装openvpn并写入服务端配置文件
[root@node-137 easy-rsa]# yum -y install openvpn[root@node-137 easy-rsa]# cat /etc/openvpn/server.confport 1194 #端口proto udp #协议dev tun #采用路由隧道模式ca /opt/easy-rsa/pki/ca.crt #ca证书的位置cert /opt/easy-rsa/pki/issued/server.crt #服务端公钥的位置key /opt/easy-rsa/pki/private/server.key #服务端私钥的位置dh /opt/easy-rsa/pki/dh.pem #证书校验算法server 10.8.0.0 255.255.255.0 #给客户端分配的地址池push "route 192.168.17.0 255.255.255.0" #允许客户端访问的内网网段push "dhcp-option DNS 208.67.220.220"#让客户端使用这两个由opendns.com提供的DNS服务器ifconfig-pool-persist ipp.txt #地址池记录文件位置，未来让openvpn客户端固定ip地址使用的keepalive 10 120 #存活时间，10秒ping一次，120秒如果未收到响应则视为短线max-clients 100 #最多允许100个客户端连接status openvpn-status.log #日志位置，记录openvpn状态log /var/log/openvpn.log #openvpn日志记录位置verb 3 #openvpn版本client-to-client #允许客户端与客户端之间通信persist-key #通过keepalive检测超时后，重新启动VPN，不重新读取persist-tun #检测超时后，重新启动VPN，一直保持tun是linkup的，否则网络会先linkdown然后再linkupduplicate-cn #客户端密钥（证书和私钥）是否可以重复comp-lzo #启动lzo数据压缩格式启动并检查端口
[root@node-137 easy-rsa]# systemctl start openvpn@server[root@node-137 easy-rsa]# systemctl status openvpn@server● openvpn@server.service - OpenVPN Robust And Highly Flexible Tunneling Application On server Loaded: loaded (/usr/lib/systemd/system/openvpn@.service; disabled; vendor preset: disabled) Active: active (running) since Wed 2023-10-11 09:03:19 CST; 5s ago Main PID: 2674 (openvpn) Status: "Initialization Sequence Completed" CGroup: /system.slice/system-openvpn.slice/openvpn@server.service └─2674 /usr/sbin/openvpn --cd /etc/openvpn/ --config server.confOct 11 09:03:19 node-137 systemd[1]: Starting OpenVPN Robust And Highly Flexible Tunneling Application On server...Oct 11 09:03:19 node-137 systemd[1]: Started OpenVPN Robust And Highly Flexible Tunneling Application On server.[root@node-137 easy-rsa]# ip a s tun0#查看网段6: tun0: <POINTOPOINT,MULTICAST,NOARP,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UNKNOWN group default qlen 100 link/none inet 10.8.0.1 peer 10.8.0.2/32 scope global tun0 valid_lft forever preferred_lft forever inet6 fe80::e6b:fbb7:9b72:dff6/64 scope link flags 800 valid_lft forever preferred_lft forever[root@node-137 easy-rsa]# ss -nltpu|grep 1194#检查端口udp UNCONN 0 0 *:1194 *:* users:(("openvpn",pid=2674,fd=6))[root@node-137 easy-rsa]# ps -ef|grep openvpn|grep -v "grep" #检查pidroot 2674 1 0 09:03 ? 00:00:00 /usr/sbin/openvpn --cd /etc/openvpn/ --config server.confOpenVPN客户端配置（linux端）
配置openvpn
[root@node-137 ~]# yum -y install openvpn[root@node-137 ~]# cat /etc/openvpn/client.confclientdev tunproto udpremote 192.168.81.108 1194resolv-retry infinitenobindca ca.crtcert client.crtkey client.keyverb 3persist-keycomp-lzo[root@node-138 openvpn]# scp node-137:/opt/easy-rsa/pki/private/client.key .client.key 100% 1704 1.7MB/s 00:00[root@node-138 openvpn]# scp node-137:/opt/easy-rsa/pki/issued/client.crt .client.crt 100% 4680 3.1MB/s 00:00[root@node-138 openvpn]# scp node-137:/opt/easy-rsa/pki/ca.crt .ca.crt 100% 1172 842.9KB/s 00:00[root@node-138 openvpn]# systemctl start openvpn@client[root@node-138 openvpn]# systemctl status openvpn@client● openvpn@client.service - OpenVPN Robust And Highly Flexible Tunneling Application On client Loaded: loaded (/usr/lib/systemd/system/openvpn@.service; disabled; vendor preset: disabled) Active: active (running) since Wed 2023-10-11 10:19:26 CST; 10s ago Main PID: 75189 (openvpn) Status: "Pre-connection initialization successful" CGroup: /system.slice/system-openvpn.slice/openvpn@client.service └─75189 /usr/sbin/openvpn --cd /etc/openvpn/ --config client.conf注意，服务器端与客户端配置文件需要保持一致，例如:
dev tun (如果服务器端是dev tun 而 客户端为dev tap则会报错)proto tcp (本文以tcp为例，如果此处改为udp，则两边都必须为udp)tls-crypt (有些教程此处为tls-auth也是可以的，但两边注意同步)，例如tls-crypt ta.key 1。 tls密钥生成：bash openvpn --genkey secret ta.key
这个密钥由openvpn主程序生成，起作用是用密钥取代密码输入

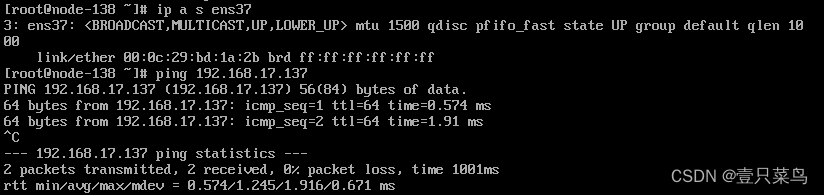

测试连接
[root@node-138 openvpn]# ifdown ens37
OpenVPN客户端搭建部署（windows端）
安装OpenVPN软件

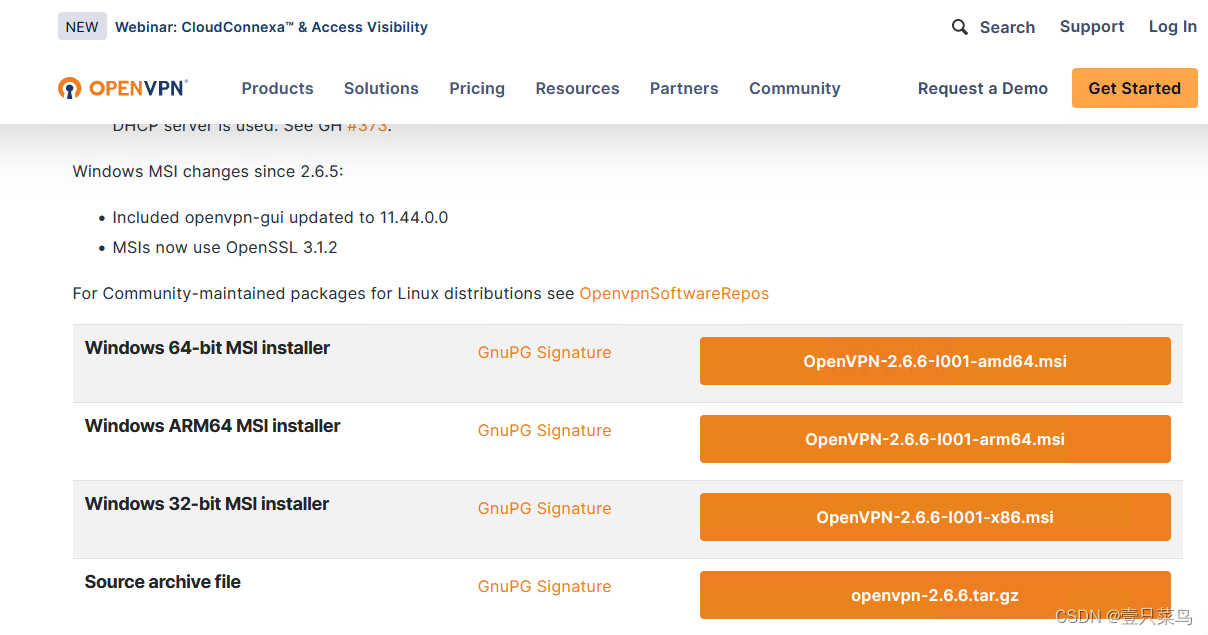

软件下载地址： https://openvpn.net/community-downloads/
直接下载安装即可
配置客户端文件
客户端配置文件client.ovpn，模板在C:\Program Files\OpenVPN\sample-config，复制该文件到C:\Program Files\OpenVPN\config目录下，修改客户端配置如下：
remote my-server-1 1194修改为remote 服务器公网ip 1194注释掉此行(前面加#号): tls-auth ta.key 1修改为# tls-auth ta.key 1 证书复制

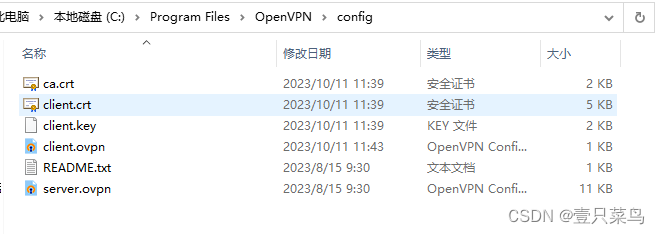

将客户端证书，客户端key，ca证书复制到该目录下C:\Program Files\OpenVPN\config
连接测试

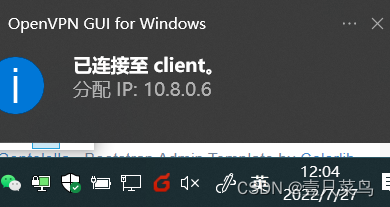

右键点击任务栏带锁小电脑图标，点击连接,连接成功后系统分配ip，正常状况小电脑变绿
至此openvpn环境便搭建完成了。
笔者这里遇到的问题：
Wed Oct 11 11:55:07 2023 TLS Error: TLS key negotiation failed to occur within 60 seconds (check your network connectivity)Wed Oct 11 11:55:07 2023 TLS Error: TLS handshake failed解决方法:
保证客户端使用允许其访问到OpenVPN服务端的主机名/IP地址和端口号。如果OpenVPN服务端是受保护的LAN内的单网卡机子，确保在服务端网关防火墙上使用了正确的端口转发规则。假如你的OpenVPN的IP地址是防火墙内的192.168.4.4，在UDP端口1194上监听客户端连接。服务于192.168.4.x子网上的NAT网关应该有一条端口转发规则： forward UDP port 1194 from my public IP address to 192.168.4.4。打开服务端的防火墙允许到UDP端口1194(或者别的你在服务端配置文件中指定的TCP/UDP端口)的连接。
笔者这里是双网卡，而且安装了公司的杀软，所以不确定是什么问题，也不做深究了
直连其他内网服务器
首先确保我们的openvpn服务端开启了内核转发。
[root@node-137 ~]# echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf #确保openvpn开启了ip转发[root@node-137 ~]# sysctl -pnet.ipv4.ip_forward = 1尝试ping其他内网服务器，会显示请求超时，需要在添加其他内网服务器添加网关后，才可以ping通，才可以直连。
[root@node-138 ~]# route add -net 10.8.0.0 netmask 255.255.255.0 gw 192.168.17.137 #添加路由，临时生效，可以加入/etc/rc.local实现永久生效Openvpn密码认证
服务端配置
修改服务端配置文件为支持密码认证
[root@node-137 ~]# cat /etc/openvpn/server.conf #添加配置文件......script-security 3 #允许使用自定义脚本auth-user-pass-verify /etc/openvpn/check.sh via-env #指定认证脚本username-as-common-name #用户密码登陆方式验证编写脚本文件
[root@node-137 ~]# cat /etc/openvpn/check.sh ##!/bin/bashPASSFILE="/etc/openvpn/openvpnfile" #密码文件 用户名 密码明文LOG_FILE="/var/log/openvpn-password.log" #用户登录情况的日志TIME_STAMP=`date "+%Y-%m-%d %T"`if [ ! -r "${PASSFILE}" ]; then echo "${TIME_STAMP}: Could not open password file \"${PASSFILE}\" for reading." >> ${LOG_FILE} exit 1fiCORRECT_PASSWORD=`awk '!/^;/&&!/^#/&&$1=="'${username}'"{print $2;exit}' ${PASSFILE}`if [ "${CORRECT_PASSWORD}" = "" ]; then echo "${TIME_STAMP}: User does not exist: username=\"${username}\",password=\"${password}\"." >> ${LOG_FILE} exit 1fiif [ "${password}" = "${CORRECT_PASSWORD}" ]; then echo "${TIME_STAMP}: Successful authentication: username=\"${username}\"." >> ${LOG_FILE} exit 0fiecho "${TIME_STAMP}: Incorrect password: username=\"${username}\", password=\"${password}\"." >> ${LOG_FILE}exit 1给脚本执行权限
[root@node-137 ~]# chmod +x /etc/openvpn/check.sh创建用户密码，空格为分割符
[root@node-137 ~]# cat /etc/openvpn/openvpnfileyzcn 1重启服务端
[root@node-137 ~]# systemctl restart openvpn@serverlinux客户端配置
在/etc/openvpn/client.conf最下面加上auth-user-pass。

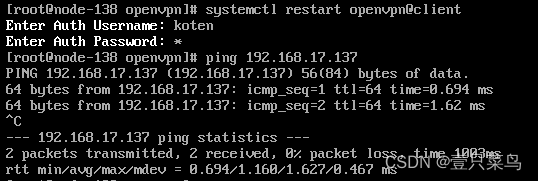

[root@node-138 ~]# cat /etc/openvpn/client.confclientdev tunproto udpremote 10.0.0.7 1194resolv-retry infinitenobindca ca.crtcert client.crtkey client.keyverb 3persist-keycomp-lzoauth-user-pass重启测试连接，重启服务的时候需要输入密码
windows客户端同样在client.conf最下面加上auth-user-pass，效果相同，此处步骤
防火墙
如果需要开启防火墙：
firewall-cmd --permanent --zone=public --add-rich-rule="rule family="ipv4" port protocol="udp" port="1194" accept"firewall-cmd --reloadfirewall-cmd --permanent --zone=trusted --add-interface=tun0
