本教程适用于了解Cisco Packet Tracer的朋友阅读，用于帮助理解路由器的使用以及路由聚合的概念、路由聚合的方法，若不熟悉基本操作，点击链接快速学习软件基本操作高手请通过目录快速跳转到路由聚合部分(含路由聚合计算过程，仿真结果)

设备列表

终端设备：PC机交换机：PT交换机路由器：PT路由器(多接口)

实验图概览

实验要求

通过配置路由器X，路由器Y相关参数，完成PC1、PC2、PC3、PC4、PC5之间的互通使用路由聚合简化路由表，完成PC1、PC2、PC3、PC4、PC5之间的互通

实验步骤

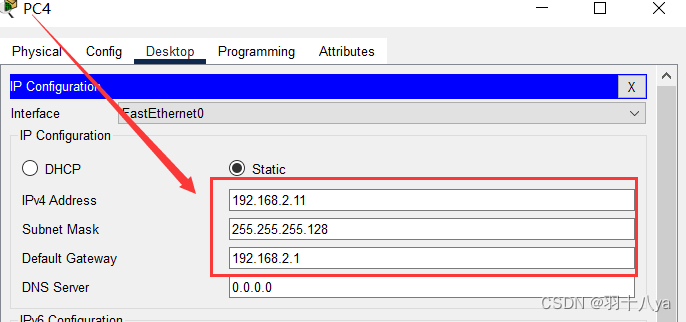

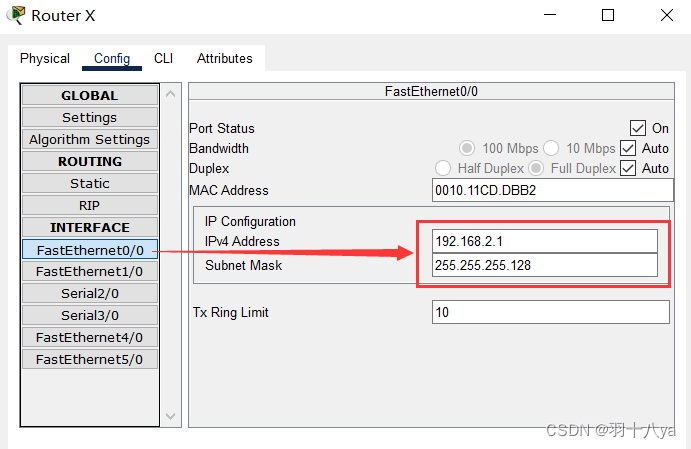

根据提示，建立PC机、路由器、交换机连线(注意连线方式，以及路由器之间级联的接口为Se2/0和Se3/0)，并配置主机的地址和子网掩码配置路由器X的0/0接口，将路由器X的0/0接口配置地址为192.168.2.1，并设置子网掩码为255.255.255.128，因为PC4\PC5通过交换机接入路由器X的0/0端口，所以同时设置PC4、PC5的默认网关为192.168.2.1，效果图：

Tips：PC4、PC5和路由器接口0/0属于同一子网192.168.2.0，所以从0/0接入

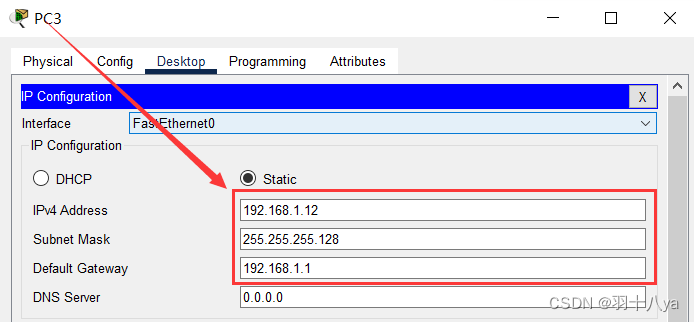

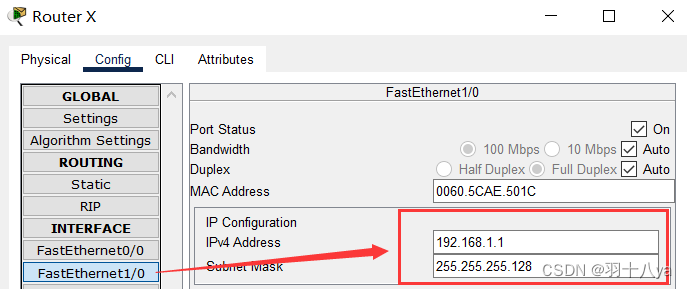

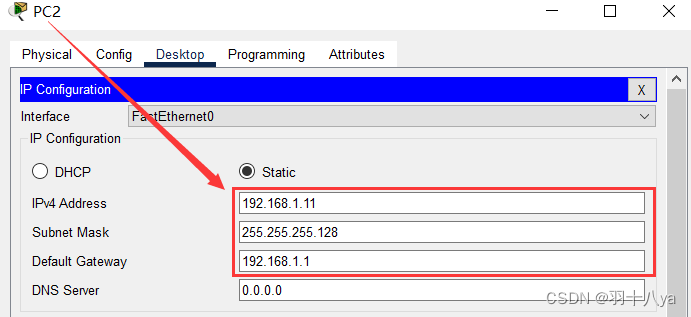

 3.配置路由器X的1/0接口，将路由器X的1/0接口配置地址为192.168.1.1，并设置子网掩码为255.255.255.128，因为PC2\PC3通过交换机接入路由器X的1/0端口，所以同时设置PC2、PC3的默认网关为192.168.1.1，效果图：

Tips：PC2、PC3和路由器接口1/0属于同一子网192.168.1.0，所以从1/0接入

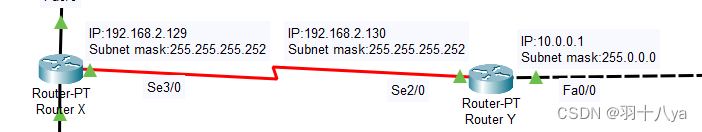

 4.根据图示配置路由器X的Se2/0接口和路由器Y的Se2/0接口、Fa0/0接口的IP和子网掩码

Tips：此时PC2、PC3、PC4、PC5已经可以自由通信，因为路由器内部是相通的

 核心步骤——路由表配置

建立PC1和PC2、PC3、PC4、PC5之间的通信机制

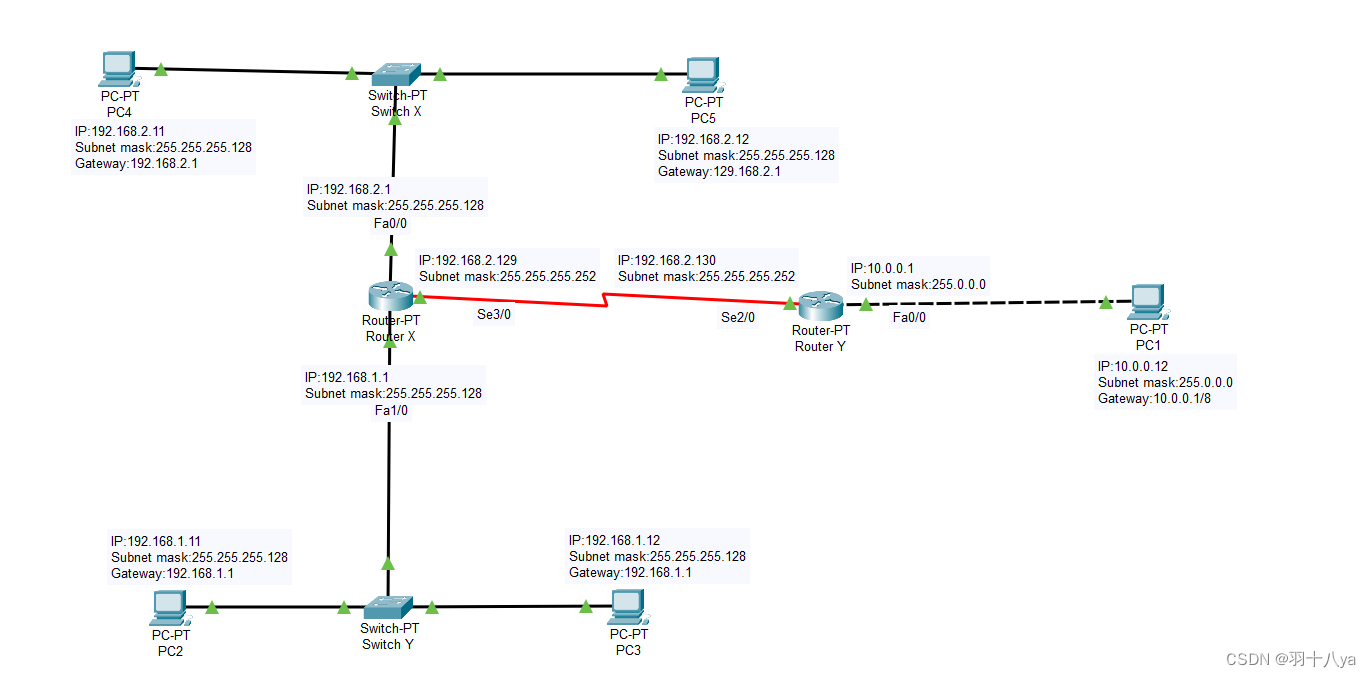

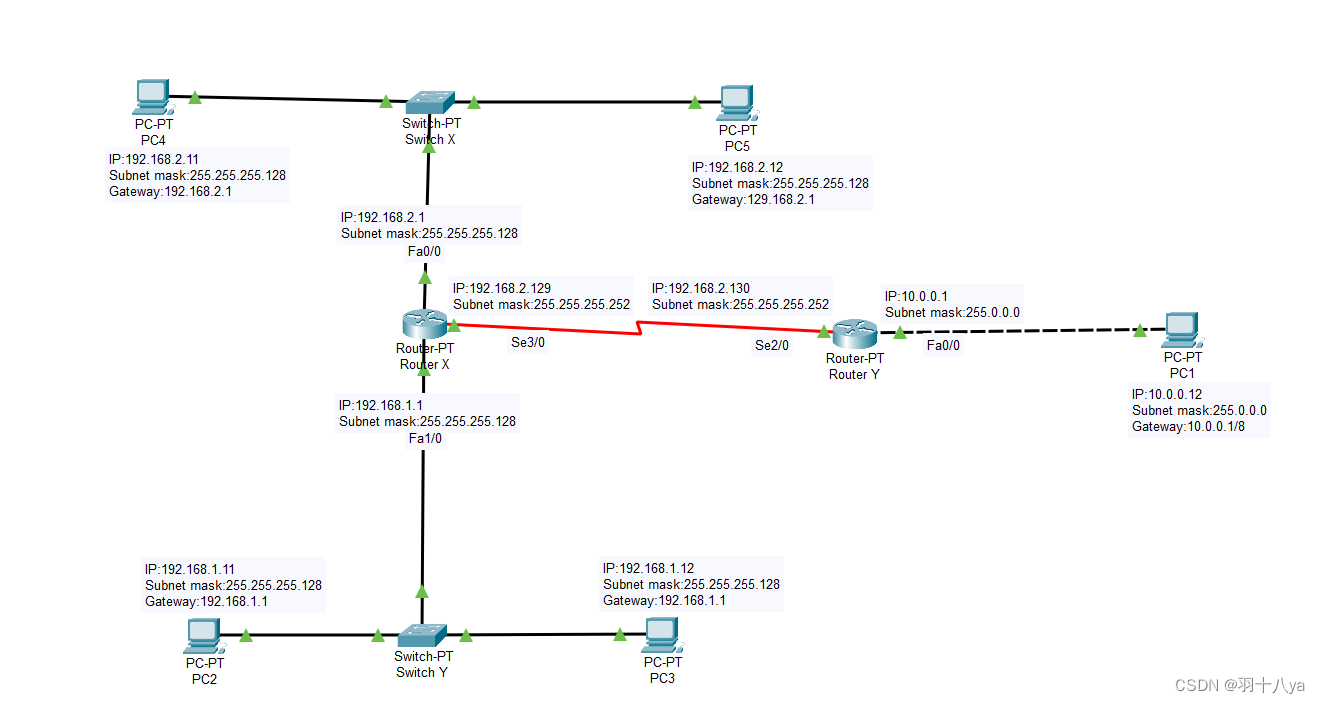

总图：

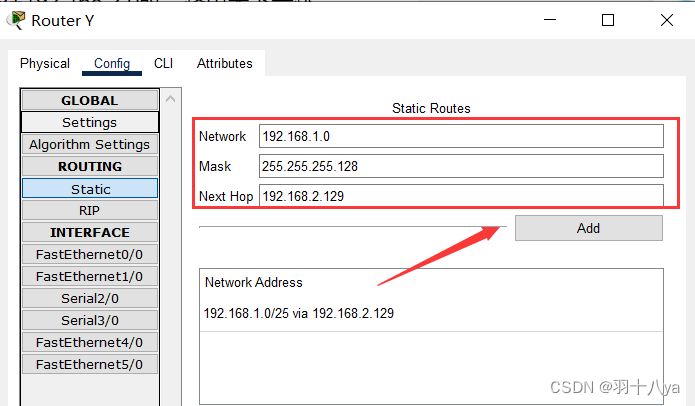

建立PC1到PC2、PC3的通信分析：PC2、PC3属于子网 192.168.1.0，网关是路由器X的一个端口PC1属于子网10.0.0.0，网关是路由器Y的一个端口相当于规划：通过路由器Y访问目的子网192.168.1.0时候，路由器Y下一跳走向哪个路由器如图配置路由器Y：Network表示最终目的地，Mask表示目的地的子网掩码，Next Hop表示当通过路由器Y访问的最终目的地时，下一跳要去要到达的路由器端口，输入内容为下一跳路由器和当前配置的路由器连线接口点击Add添加

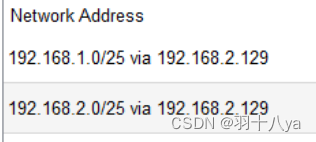

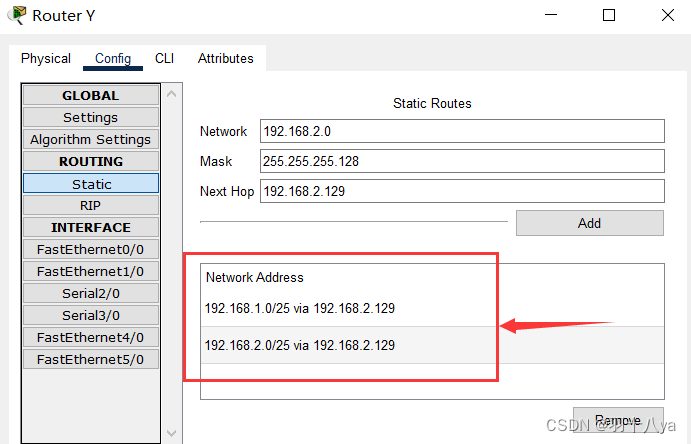

 建立PC1到PC4、PC5的通信同理如图出现以下路由表即为配置完成，意思为当去往192.168.1.0/25，路由器下一跳跳向含接口192.168.2.129的路由器(/25是子网掩码的一种表示方法，8位一组，有25个1，11111111.11111111.1111111.10000000等价于子网掩码255.255.255.128)

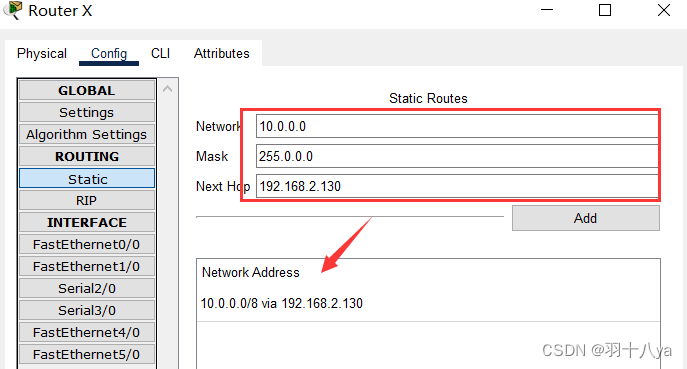

 建立PC2、PC3、PC4、PC5到PC1的通信机制，因为通信是双向的，所以要建立两条路径分析因为PC2、PC3、PC4、PC5通过路由器X连接其他子网，而路由器X内部相通，因此只需要规划通过路由器X访问目的子网为10.0.0.0，子网掩码为255.0.0.0的路线

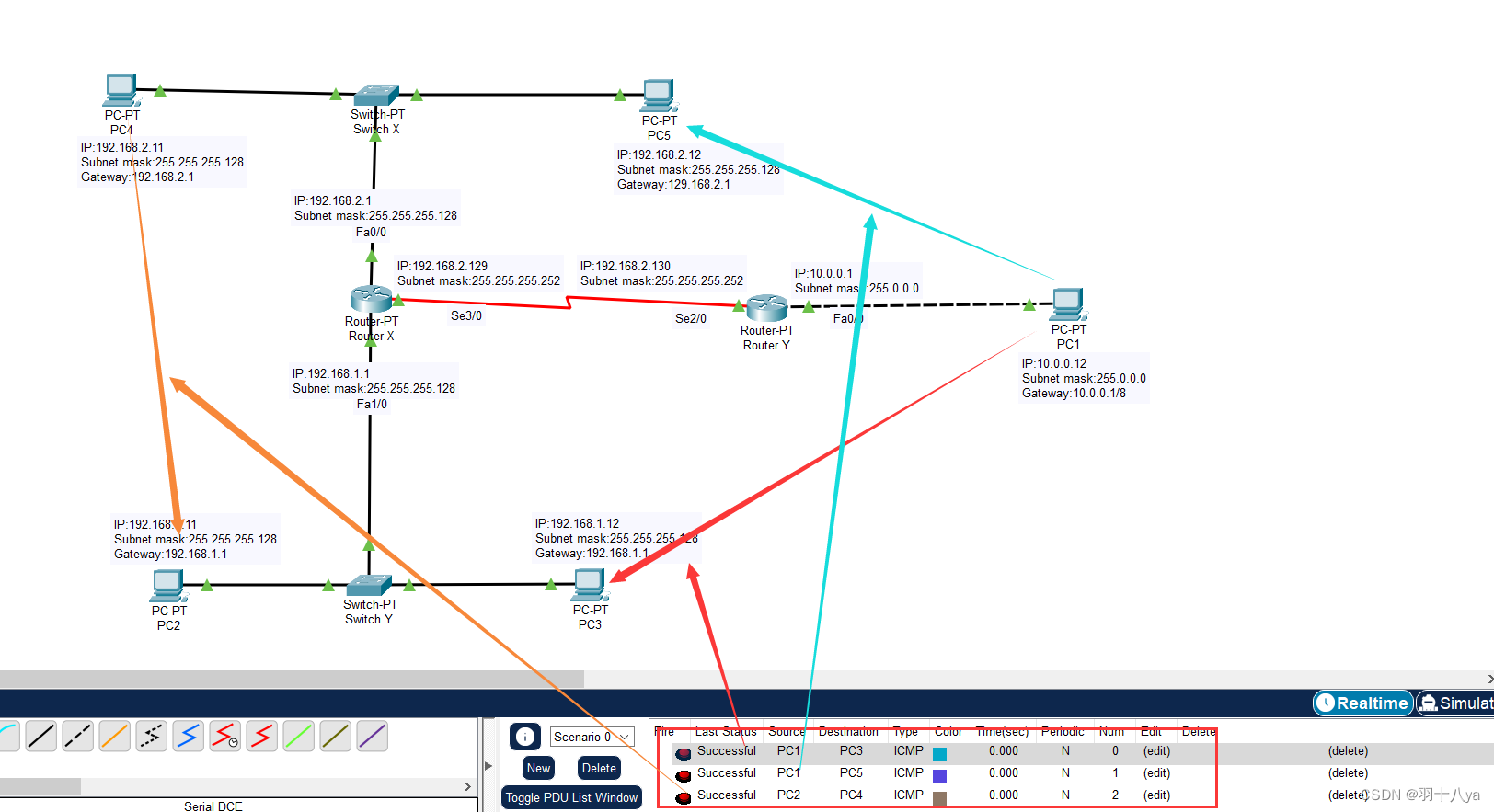

 结果验证：PC1到PC3成功通信，PC1到PC5成功通信，PC2到PC4成功通信，说明配置成功，第一次通信可能失败，因为下层结构需要建立连接，配置正确的话，相同主机第二次通信一定会成功

核心步骤——路由聚合

在路由器Y中的配置我们发现，需要配置两次，为了简化路由表，我们采用路由聚合方式

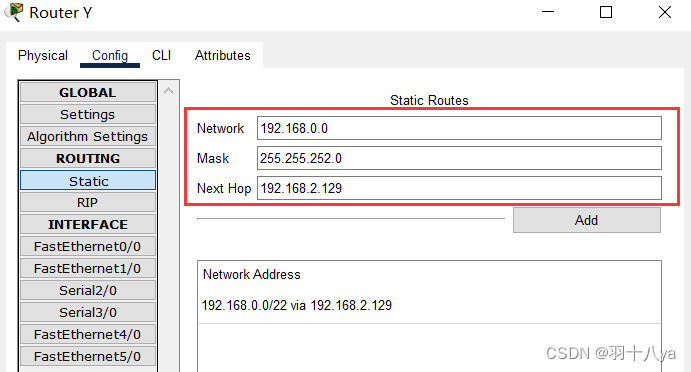

目的子网分别为192.168.1.0和192.168.2.0，展开最后两位，写作8位2进制数，1 = 0000 0001，2 = 0000 0010，则192.168.0000 0001.0和192.168.0000 0010.0取最大相同位数192.168.0000 00，22位得到聚合的目的子网192.168.0.0补满0得到192.168.0000 0000.0 = 192.168.0.0子网掩码位数 = 8+8+6 = 22位，11111111.11111111.111111补满0得到 1111 1111.1111 1111.1111 1100.0000 0000 = 255.255.252.0得到聚合的目的子网掩码255.255.252.0在路由器Y中，使用新的聚合子网代替两个旧的子网

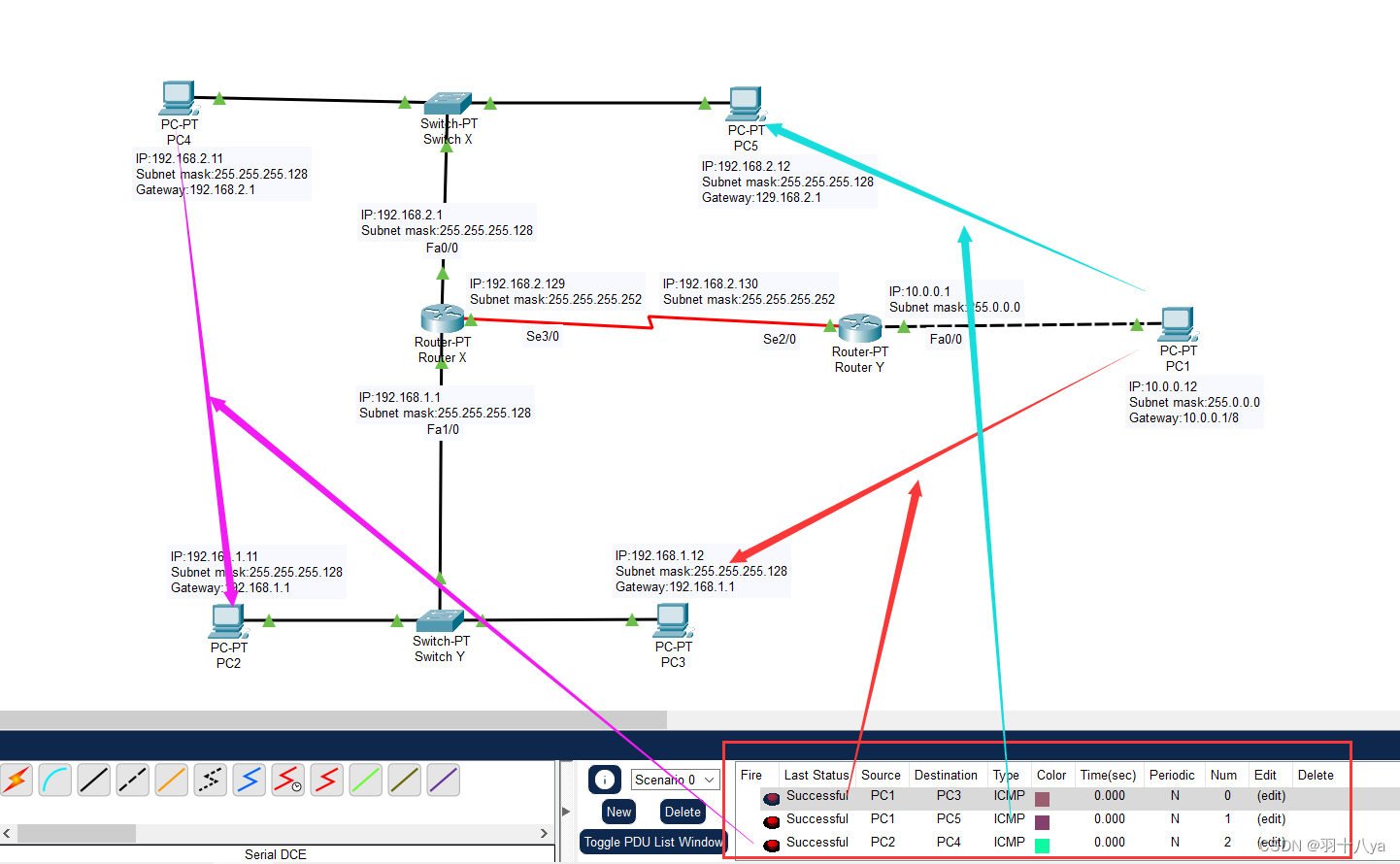

结果验证：成功通信
