在我刚开始学习单片机控制器的时候，特喜欢分析开发板硬件组成，通过分析外围电路和外设端口可以大致清楚控制器的特性和功能。

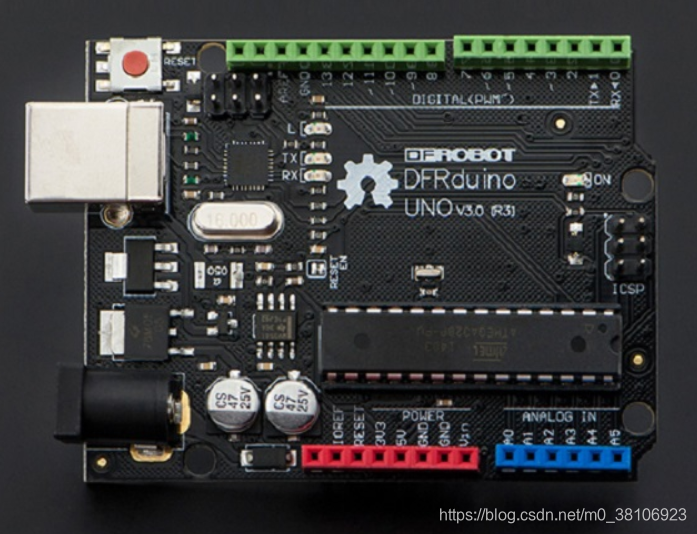

以Arduino为例子，当拿到这块控制器，要怎么进行分析呢？
1、分析外围电路
一个完整的控制系统是由电源电路、通信电路、传感器电路等多部分组成。
分析控制器各个部分的外围电路，有一个巧妙的办法：查看核心芯片。
例如，Arduino主要有6个芯片，通过百度查看芯片手册，可知道对应功能。
- ATMEGA328P：美国ATMEL(爱特梅尔)处理器，主频最大20MHz，工作电压1.8V ~ 5.5V，1路UART，2路SPI，6路PWM等；
- LMV358B：苏州思瑞浦微产品，通用运放芯片，工作电压2.5V~5.5V，低电源电流每通道80uA，工作温度-40~125℃等；
- ATMEGA16U2：美国ATMEL(爱特梅尔)处理器，主频最大16MHz，工作电压2.7V ~ 5.5V，1路UART，2路SPI，4路PWM等；
- 78M05：台湾时科，线性稳压器(LDO)，最大输入电压35V，输出电压5V，最大输出电流500mA等；
- AMS1117：美国AMS，线性稳压器(LDO)，最大输入电压15V，最大工作电源电流120μA，输出电压1.25 ~ 11.75V，最大输出电流800mA等。
通过分析这些核心元器件，即可推测控制器的整体功能：
- 序号1、3外围电路为控制器的核心处理器，负责程序烧录，传感器驱动、采集和控制等功能，是控制器的大脑；
- 序号2外围电路为信号处理功能，负责对采集的传感数据进行方法后再输入到核心处理器；
- 序号4、5外围电路为电源电路，负责将35V内电压转换两次，分别转换为5V和3.3V电压，满足控制器的正常运行和传感器驱动。
2、分析外设端口
分析外设端口可结合控制器说明手册阅读理解，进一步加深对控制器的使用方法和驱动方式的理解，Arduino外设端口说明如下所示：
