Ubuntu 20.04下 PX4+ROS+MAVROS+QGC+VRX 环境搭建完整版

目录

1 PX4环境搭建

1.1 下载 PX4 源码

1.2 运行 ubuntu.sh 安装所有工具链

1.3 环境配置验证

2 ROS搭建

2.1 添加ROS软件源

2.2 添加密钥

2.3 更新软件源

2.4 开始安装ros

2.5 初始化rosdep

2.6 设置环境变量

2.7 安装rosinstall

2.8 验证ros是否安装成功

3 安装MAVROS

3.1安装 MAVROS 扩展和消息包

3.2 下载并安装 geographiclib 数据集

3.3 配置和测试MAVROS

4 安装QGC

4.1 准备工作

4.2 下载QGround.AppImage

4.3 安装QGC

5 VRX环境搭建

5.1 安装前置依赖

5.2 获取源码

5.3 构建VRX仿真平台

---

文中涉及PX4内容的详细说明可参考官方文档教程

https://github.com/PX4/PX4-user_guide/blob/main/zh/dev_setup/dev_env_windows_wsl.md

建议在环境搭建之前修改ubuntu软件源，建议改为国内软件源，修改方法参考：

Ubuntu 20.04 修改国内软件源-CSDN博客

1 PX4环境搭建

1.1 下载 PX4 源码

git clone https://github.com/PX4/PX4-Autopilot.git --recursive

2024.9.25 更新

如果在git clone过程中克隆子项目出现不成功的情况，可以先克隆PX4-Autopilot代码

git clone https://github.com/PX4/PX4-Autopilot.git

指定版本克隆github代码，我是下载的v1.14.0版本的PX4源码

git clone -b v1.14.0 https://github.com/PX4/PX4-Autopilot.git

再切换到PX4文件夹，再去克隆子项目

cd PX4-Autopilotgit submodule update --init --recursive

如果失败再继续执行 git submodule update --recursive，知道下载完成。注意此时没有--init

 在该步骤中使用git远程克隆代码库可能会遇到网络不稳定等状况，需要解决网络问题，可以设置VPN，具体方法各显神通。安装过程中遇到的很多问题也基本都是由于网络连接不稳定产生的。

也可直接下载本人已经下载好的源码，如果需要最新的git提交版本，还是使用上述方法下载源码。
链接：https://pan.baidu.com/s/1TypkQKhMWOqp8Dd-oW0Z8g
提取码：px4u

下载后解压到主目录下：

unzip PX4-Autopilot.zip

1.2 运行 ubuntu.sh 安装所有工具链

下列终端命令在主目录下运行，终端输入下列命令，安装过程需要等待一会儿。

bash ./PX4-Autopilot/Tools/setup/ubuntu.sh

安装完成后重启。

1.3 环境配置验证

安装完所有工具链之后，就可以开始仿真环境和固件的编译。

step1：编译环境测试，在终端输入

cd PX4-Autopilotmake px4_fmu-v3_default

下面是可能出现的错误

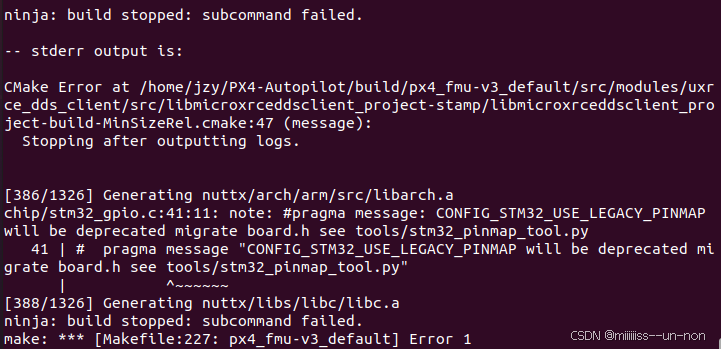

错误1

该问题可能是网络问题，多重试几次。

step2：仿真环境测试

(注意，此处虚拟机的内存分配大小最小是4G，但是后续在编译gazebo是使用htop命令进行查看内存占用大小，内存最大占用约8G，建议允许的话内存往8G以上设置)

终端输入，运行jMAVSim仿真环境

make px4_sitl jmavsim

成功编译和启动

终端输入，运行gazebo仿真环境

make px4_sitl gazebo

注意：如果此处使用的是虚拟机分配了8G内存（我在实测时分配8G还不够）以下将出现下面的错误(c++: fatal error: Killed signal terminated program cc1plus)因为内存过小直接杀死cc1plus程序。

成功编译并启动

无人船仿真环境

make px4_sitl gazebo_boat

到此PX4环境已经搭建成功了！

* 这时可以给无人机发送 commander takeoff 和commander land 指令，无人机可以执行对应的起飞降落事件。

官方文档指出建议配合地面站一起执行无人机指令。这样的目的是通过远端界面控制无人机，对用户友好。

INFO

You may need to start QGroundControl before proceeding, as the default PX4 configuration requires a ground control connection before takeoff.

无人机地面站QGC的安装详见第4部分。

2 ROS搭建

下面是在ubuntu中搭建ROS的步骤。

2.1 添加ROS软件源

在搭建px4时更换了国内源应该也可以。

sudo sh -c '. /etc/lsb-release && echo "deb http://mirrors.ustc.edu.cn/ros/ubuntu/ $DISTRIB_CODENAME main" > /etc/apt/sources.list.d/ros-latest.list'

2.2 添加密钥

sudo apt-key adv --keyserver 'hkp://keyserver.ubuntu.com:80' --recv-key C1CF6E31E6BADE8868B172B4F42ED6FBAB17C654

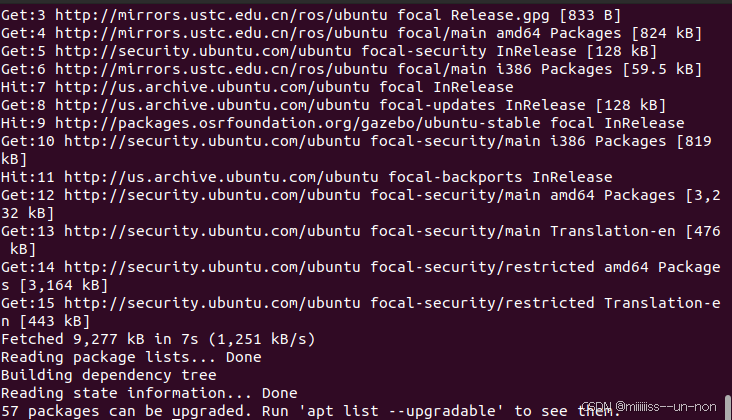

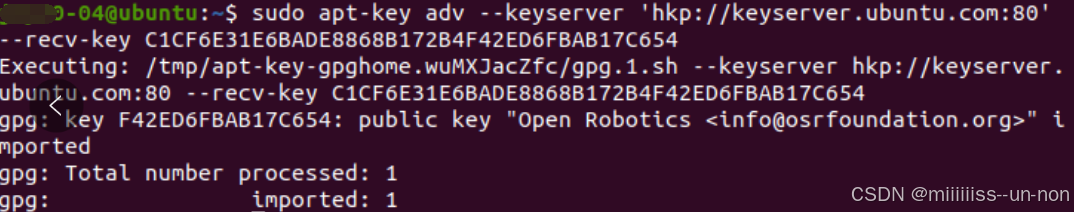

添加成功后显示下面内容

2.3 更新软件源

sudo apt update

2.4 开始安装ros

完成上述软件源的配置和更新就可以开始安装ros了，我是在ubuntu20.04上安装的ros1，不同的ubuntu版本也会有不同的ros版本(melodic、noetic、kinetic)，ubuntu20.04对应的是ros-neotic。

Ubuntu 20.04 -> Noetic

Ubuntu 18.04 -> Melodic

Ubuntu 16.04 -> Kinetic

执行下面的命令

sudo apt install ros-noetic-desktop-full

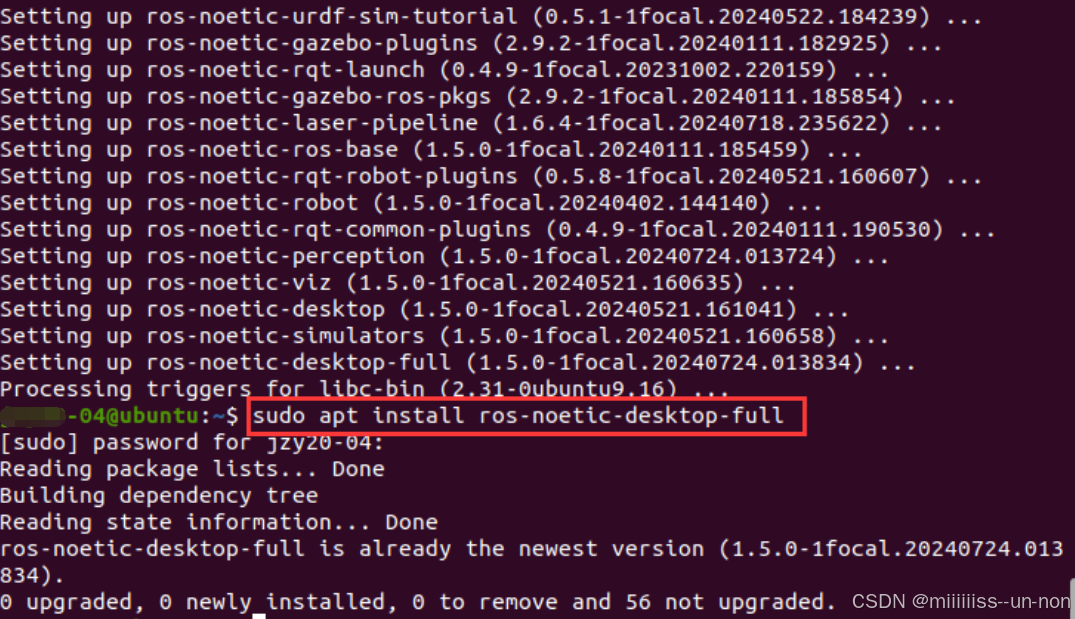

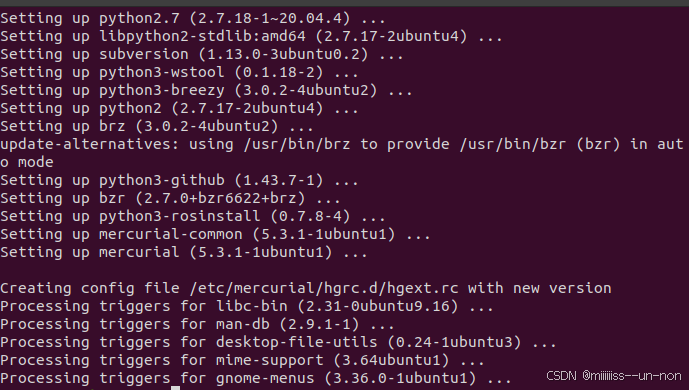

更换ros源后安装过程应该会比较快，安装完成后可以再运行一次上述命令，显示下面的内容说明安装成功

2.5 初始化rosdep

sudo rosdep init

如果出现下面内容说明初始化成功

在初始化过程中可能会遇到几个错误

错误1：找不到命令

按照错误提示安装即可

sudo apt install python3-rosdep2

错误2：ip地址出错

ERROR: cannot download default sources list from:https: //raw.githubusercontent.com/ros/rosdistro/master/rosdep/sources.list.d/20-default.listWebsite may be down.

输入下面命令

sudo gedit /etc/hosts

在打开的hosts文件中添加如下内容，保存退出

185.199.110.133 raw.githubusercontent.com

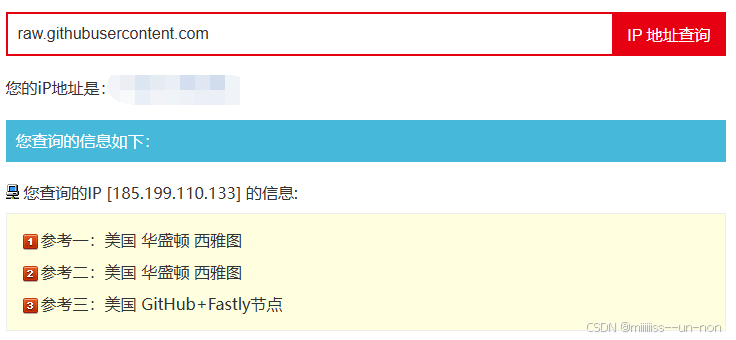

这个错误的原因是因为该域名对应的ip地址会变动，若上面提供的ip地址不正确那么需要自己查一下，可以通过免费ip地址查询 - 免费ip归属地查询接口查询该域名的ip地址，查询结果如下：

错误3：ERROR: default sources list file already exists: /etc/ros /rosdep/sources.list.d/20-default.listPlease delete if you wish to re-initialize

输入下面命令

sudo rm /etc/ros/rosdep/sources.list.d/20-default.list

若遇到上述中的一个或几个错误，按照上述解决办法解决之后再运行 sudo rosdep init 应该就能初始化成功了。

2.6 设置环境变量

(1) 输入下列命令，注意${ROS_DISTRO}应根据你的ubuntu版本替换成melodic、noetic或kinetic，我的是neotic

echo "source /opt/ros/${ROS_DISTRO}/setup.bash" >> ~/.bashrc

ubunutu20.04替换成

echo "source /opt/ros/noetic/setup.bash" >> ~/.bashrc

* 如果不小心设置的版本出错了，比如应该是neotic，但是你使用的是melodic，即使你使用了错误版本的命令，执行命令后也会显示，bash: /opt/ros/melodic/setup.bash: 没有那个文件或目录。那么可以先执行：

gedit .bashrc

打开.bashrc文件，把最后一行 source /opt/ros/melodic/setup.bash 的 melodic 改为noetic，保存退出即可。

(2) 输入下列命令，让环境变量生效

source ~/.bashrc

2.7 安装rosinstall

运行下列命令

sudo apt install python3-rosinstall python3-rosinstall-generator python3-wstool

2.8 验证ros是否安装成功

在终端输入roscore验证是否安装成功

roscore

如果出现Resource not found: roslaunch错误，说明可能是之前的安装因为网络原因没有装完整，重复执行安装命令即可

sudo apt install ros-noetic-desktop-full

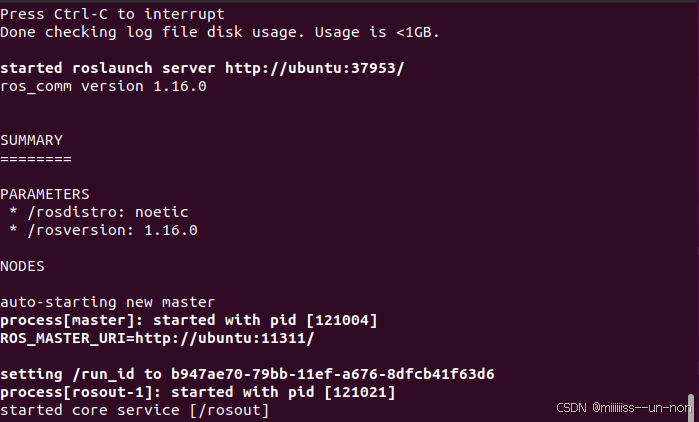

若安装成功则会显示如下界面

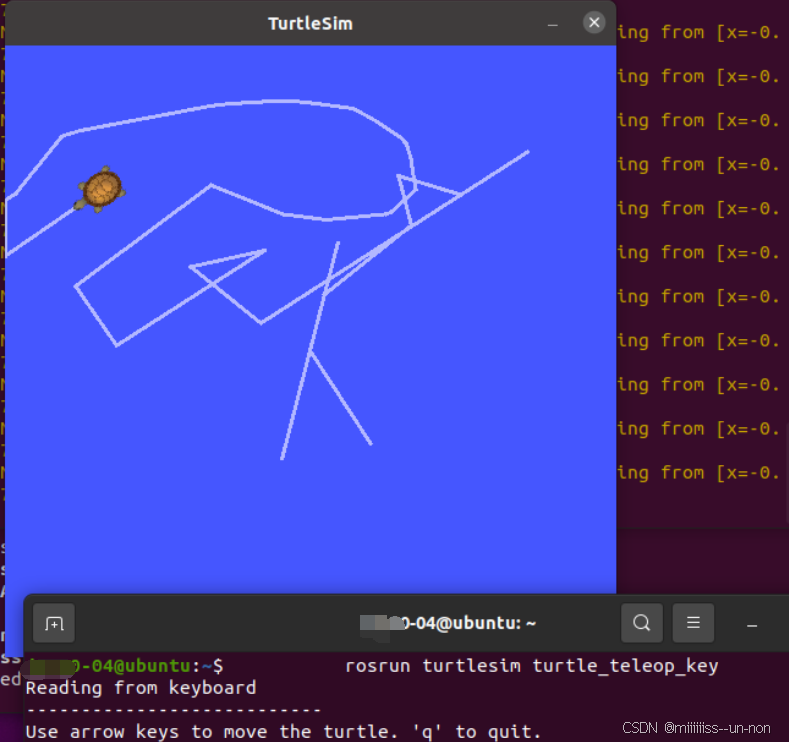

到此说明ros安装成功，可以在终端开启小海龟仿真器测试一下。Crtl+Alt+T开启一个新的终端，输入一下命令

rosrun turtlesim turtlesim_node

再开启一个终端，输入

rosrun turtlesim turtle_teleop_key

这个时候就可以通过键盘上的上下左右键控制小海龟的移动了。

到此为止恭喜你完成了ros的安装！！！

3 安装MAVROS

       MAVROS是一个ROS节点，用于在ROS系统中与无人机飞控系统进行通信。它通过将MAVLink消息转换为ROS消息，实现了ROS系统与无人机之间的数据交换和控制。MAVROS支持多种无人机硬件平台，如Pixhawk、PX4、ArduPilot等，这些平台使用MAVLink通讯协议进行数据传输。

MAVROS的安装官方文档 ROS (1) with MAVROS Installation Guide | PX4 Guide (main)，官方文档还提供源码安装(Source installation)的方式，有兴趣的可以自己了解。

接下来开始安装MAVROS

3.1安装 MAVROS 扩展和消息包

安装 ros-neotic-mavros、ros-neotic-mavros-extras、ros-neotic-mavros-msgs。

ros-neotic-mavros 是 MAVROS 的主软件包，它是 MAVLink 到 ROS 的桥梁，允许你在 ROS 环境中使用 MAVLink 协议进行无人机或其他机器人系统的通信。ros-neotic-mavros-extras 是 MAVROS 的附加扩展包，包含了一些额外的插件和功能，这些功能可能不在主 MAVROS 包中。它提供了更广泛的 MAVLink 消息支持和其他实用工具。ros-neotic-mavros-msgs 是 MAVROS 使用的 ROS 消息定义包，包含了 MAVLink 消息的 ROS 表示。这些消息定义使得 MAVROS 可以在 ROS 网络中发布和订阅 MAVLink 消息。

打开终端，执行下面的命令，其中的 ${ROS_DISTRO}替换为你需要安装的ros版本，第二行命令就是替换为noetic的执行命令。

sudo apt-get install ros-${ROS_DISTRO}-mavros ros-${ROS_DISTRO}-mavros-extras ros-${ROS_DISTRO}-mavros-msgssudo apt-get install ros-noetic-mavros ros-noetic-mavros-extras ros-noetic-mavros-msgs

安装过程中若出现 unable to locate package 错误，可能是由于以下几种常见原因：

(1) ROS 源列表未更新：你可能还未添加 ROS 的软件包源，或者未更新你的包列表。

(2) 输入错误：变量${ROS_DISTRO} 没有正确替换为你所使用的 ROS 发行版名称。

(3) 软件包源未设置正确：你的系统可能没有配置正确的 ROS 软件包源。

(4) 网络问题：无法连接到 ROS 软件包服务器。

3.2 下载并安装 geographiclib 数据集

GeographicLib是一个用于地理计算的库，MAVROS（MAVLink到ROS的桥）依赖于它来处理地理信息，例如坐标转换和地图数据。

执行下面的命令。第一个命令下载一个名为 install_geographicLib_datasets.sh 的脚本文件。

wget https://raw.githubusercontent.com/mavlink/mavros/master/mavros/scripts/install_geographiclib_datasets.shchmod a+x ./install_geographiclib_datasets.shsudo bash ./install_geographiclib_datasets.sh

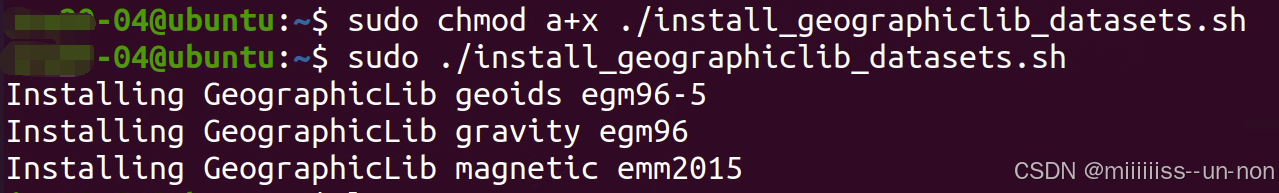

执行两条命令成功的显示分别如下：

到此，MAVROS的安装就成功了！！！

3.3 配置和测试MAVROS

安装完成后，需要对Mavros进行配置以使其与你的无人机和地面站进行通信。这通常涉及到编辑配置文件和设置环境变量。具体步骤将取决于你的无人机型号和地面站软件。

同样的，测试MAVROS可以参考官方文档提供的测试用例。具体的测试步骤和运行测试用例后续也会通过博客记录下来。

4 安装QGC

QGC 是 PX4 的地面控制站，是 PX4 无人控制系统不可分割的一部分，可以运行在Windows，OS X或Linux等多个平台。使用QGC，可以将PX4固件烧写到硬件，设置机器，改变不同的参数，获得实时航班信息，创建和执行完全自主的任务。QGC通过MAVLink消息格式与飞行控制端进行通信。

QGC地面站具备 ①刷固件，②初始设置，③电调校准，④飞控参数调节，⑤监控飞控状态，⑥航点任务上传，⑦日志下载等功能，并且QGC是一个完全开源的项目，可在其基础上进行二次开发。

下面是在ubuntu20.04上安装QGC(QGroundControl)地面站的详细步骤。

4.1 准备工作

打开终端，运行下列命令

# 将当前用户（${USER}）添加到 dialout 组中,dialout 组通常有权访问串行端口设备（如 /dev/ttyUSB0）sudo usermod -a -G dialout $USER# 移除 modemmanager 包,modemmanager 可能会干扰串行连接,因为它会自动尝试管理连接到系统的串行设备sudo apt-get remove modemmanager -y# 安装 GStreamer 的一些插件和库。GStreamer 是一个多媒体框架，QGC 使用它来处理视频流。sudo apt install gstreamer1.0-plugins-bad gstreamer1.0-libav gstreamer1.0-gl -ysudo apt install libfuse2 -ysudo apt install libxcb-xinerama0 libxkbcommon-x11-0 libxcb-cursor-dev -y

4.2 下载QGround.AppImage

在官网下载QGround.AppImage，可以下载后上传ubuntu系统，或直接在ubuntu上下载。

4.3 安装QGC

chmod +x ./QGroundControl.AppImage./QGroundControl.AppImage

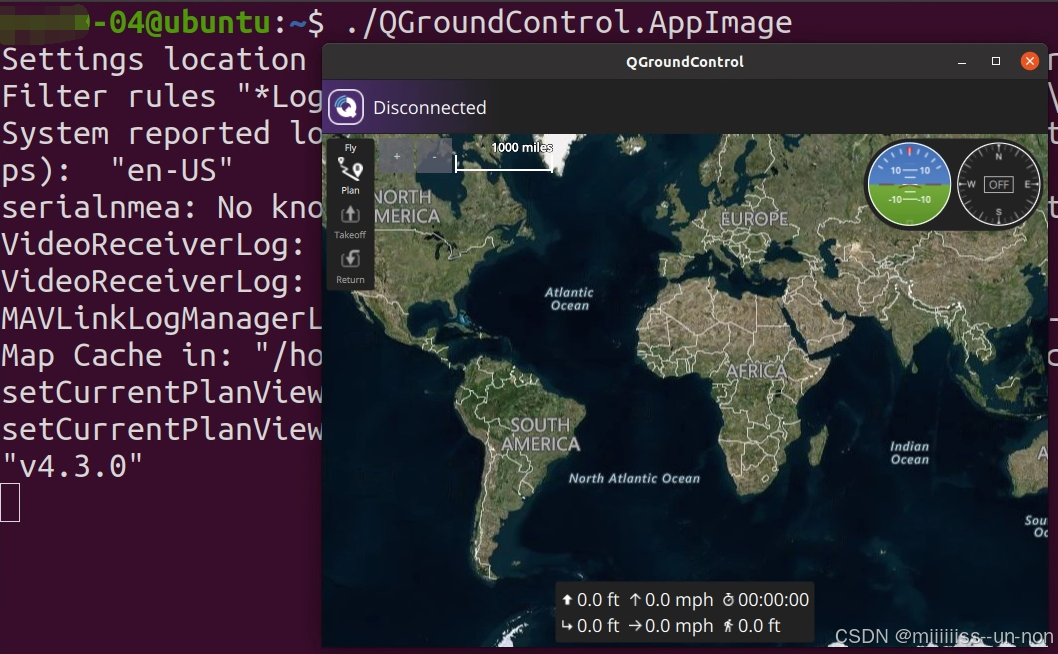

安装成功并运行如下图所示

到此为止QGC已经安装成功了！！！

在第1部分提到运行gazebo或jMAVSim需要配合QGC来对无人机收发指令，那么同时运行QGC和gazebo/jMAVSim，并通过终端发送 commander takeoff 和 commander land 命令可以看到仿真环境中无人机执行了起飞和降落的操作。

现在QGC安装成功后可以通过QGC界面的 takeoff 和 land 按钮给仿真环境中的无人机发送MAVLink消息，从而控制无人机起飞和降落。

5 VRX环境搭建

VRX (Virtual RobotX) 是由 Open Source Robotics Foundation (OSRF) 和 RoboNation 共同开发的一个基于 Gazebo 仿真器 的水上机器人竞赛仿真平台。它模拟了水上环境中的机器人任务，旨在为 RoboNation 旗下的 RobotX 竞赛 提供一个虚拟的竞赛环境，用于团队开发和测试自主导航、探测和控制算法。

下面是VRX的搭建步骤。

5.1 安装前置依赖

sudo apt updatesudo apt full-upgrade

sudo apt install -y build-essential cmake cppcheck curl git gnupg libeigen3-dev libgles2-mesa-dev lsb-release pkg-config protobuf-compiler qtbase5-dev python3-dbg python3-pip python3-venv ruby software-properties-common wget sudo sh -c 'echo "deb http://packages.ros.org/ros/ubuntu $(lsb_release -sc) main" > /etc/apt/sources.list.d/ros-latest.list'sudo apt-key adv --keyserver 'hkp://keyserver.ubuntu.com:80' --recv-key C1CF6E31E6BADE8868B172B4F42ED6FBAB17C654sudo sh -c 'echo "deb http://packages.osrfoundation.org/gazebo/ubuntu-stable `lsb_release -cs` main" > /etc/apt/sources.list.d/gazebo-stable.list'wget http://packages.osrfoundation.org/gazebo.key -O - | sudo apt-key add -sudo apt updateDIST=noeticGAZ=gazebo11sudo apt install ${GAZ} lib${GAZ}-dev ros-${DIST}-gazebo-plugins ros-${DIST}-gazebo-ros ros-${DIST}-hector-gazebo-plugins ros-${DIST}-joy ros-${DIST}-joy-teleop ros-${DIST}-key-teleop ros-${DIST}-robot-localization ros-${DIST}-robot-state-publisher ros-${DIST}-joint-state-publisher ros-${DIST}-rviz ros-${DIST}-ros-base ros-${DIST}-teleop-tools ros-${DIST}-teleop-twist-keyboard ros-${DIST}-velodyne-simulator ros-${DIST}-xacro ros-${DIST}-rqt ros-${DIST}-rqt-common-plugins

5.2 获取源码

mkdir -p ~/vrx_ws/srccd ~/vrx_ws/srcgit clone https://github.com/osrf/vrx -b gazebo_classic

5.3 构建VRX仿真平台

step1: build

加载 ROS Noetic 环境，并编译 ROS 工作空间中的所有包，包括刚刚克隆的 VRX 仿真平台代码。catkin_make 是 ROS 的构建工具，确保所有依赖都被正确编译和链接。

source /opt/ros/noetic/setup.bashcd ~/vrx_wscatkin_make

step2: run

# 加载新构建的工作空间环境,使得系统能够找到新编译的VRX包和节点source ~/vrx_ws/devel/setup.bash# 启动VRX仿真环境,vrx.launch是启动文件,会启动Gazebo仿真器和相关的ROS节点,并加载VRX场景和模型roslaunch vrx_gazebo vrx.launch

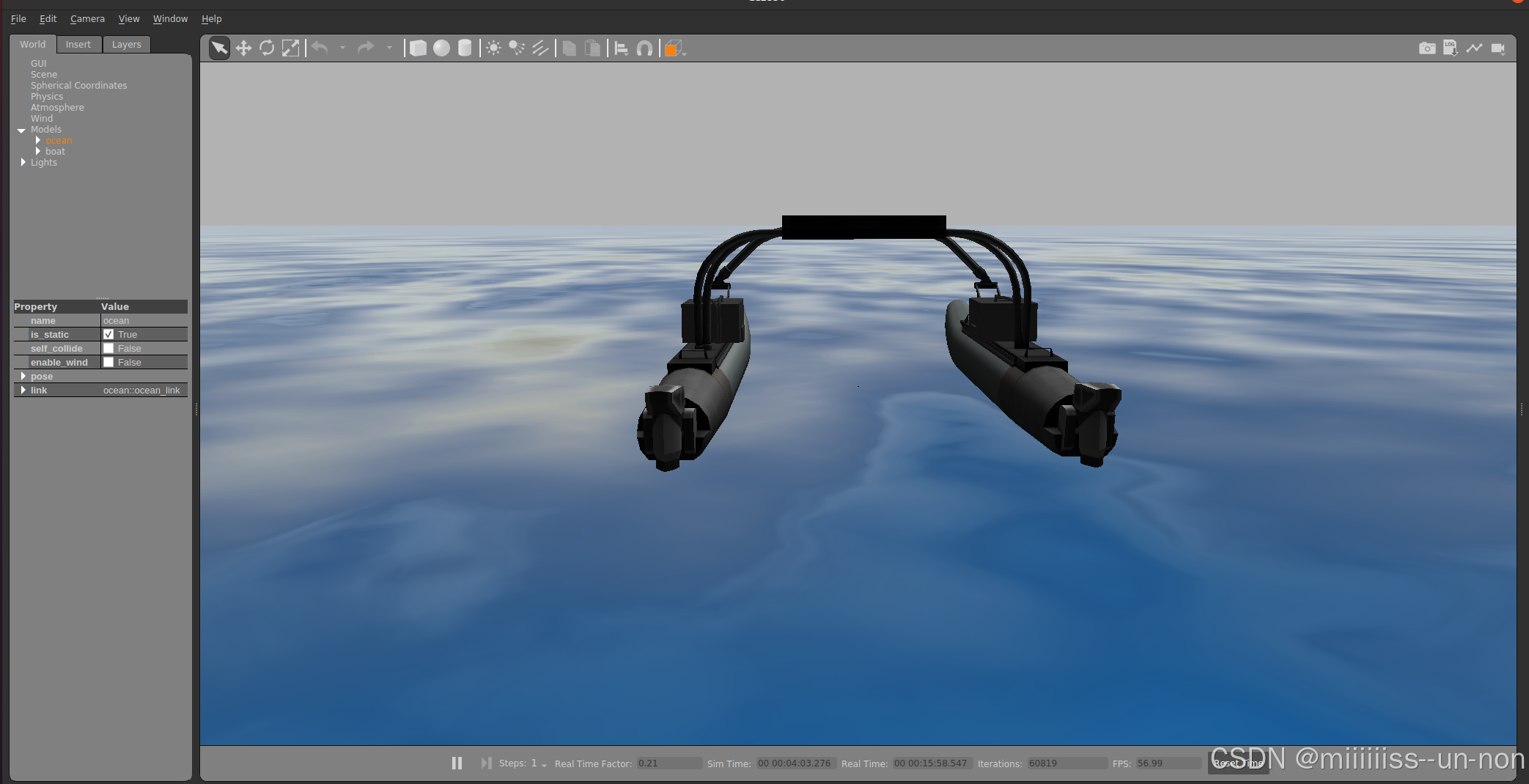

运行如图所示：

到这里就已经全部安装完成了！

文中可能并没有覆盖到所有安装过程中可能会出现的问题，大家可以在评论区留言一起解决！祝大家安装顺利！

作者：miiiiiiss--un-non

本人博客：https://blog.csdn.net/NowJzy

转载说明：务必注明来源，附带本人博客连接。
