AI-WB2-01S使用UBUNTU系统烧录固件(已经验证)

22 人参与  2024年10月13日 14:00  分类 : 《随便一记》  评论

点击全文阅读


首先需要下载那个git clone

git clone https://gitee.com/geniuschinahn/bl_iot_sdk.git

然后下载的软件就在这个里面:

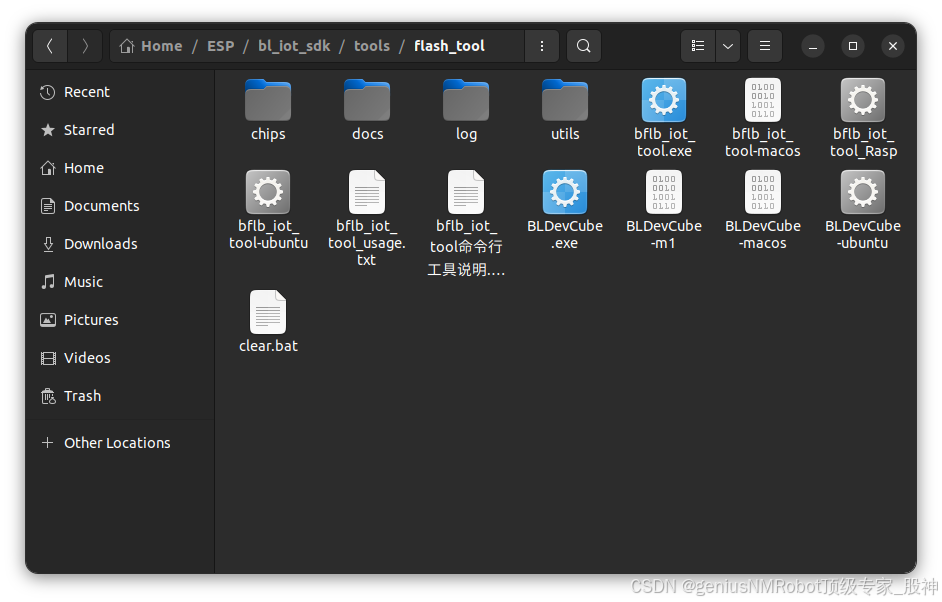

这里面有个flash_tool,其中一个exe的就是windows系统下的可视化烧录软件,很方便

另外一个就是ubuntu内的。看吧这里应该是bflb_iot_tool-ubuntu

特别注意的是:这是一个命令行软件,必须在bash里面执行

如果你真的去双击这个软件,你可以试试看。。。。。。。。。。。。。

这个软件的使用方法如下:

bflb_iot_tool使用方法 — BL IoT SDK release_bl_iot_sdk_1.6.39-238-gf5ba0a7ee 文档

bflb_iot_tool使用方法

在tools/flash_tool目录下有两个可执行文件: bflb_iot_tool和bflb_iot_tool.exe,分别对应linux和windows环境,通过传入不同的参数,我们可以以命令行的形式自定义烧录,具体使用方法如下,以linux环境为例。

参数列表

--chipname:芯片名字BL602或者BL702 必填--interface:默认uart--port:com口,默认自动查找,不指定的话默认 端口0--baudrate:波特率默认115200--xtal:xtal,602默认40M,702默认32M--dts:device tree文件(必填,可以为空或者指定文件不存在,如果指定为空或者文件不存在则使用默认dts文件--pt:partition table文件(必填,可以为空或者指定文件不存在,如果指定为空或者文件不存在则使用默认d分区文件)--firmware:默认img目录下的project.bin ,一般指定为我们要烧录工程的bin--build:只生成镜像--erase:擦除flash--single:单文件烧写--addr:烧写地址默认0--config:eflash_loader_cfg.ini--ota: 指定ota文件生成目录

示例

比如我们要在602平台烧录customer_app/bl602_demo_event/build_out/bl602_demo_event.bin,参数分别如下:

chipname=BL602interface=uartport=/dev/ttyUSB0boudrate=2000000xtal=40Mdts=customer_app/bl602_demo_event/img_conf/bl_factory_params_IoTKitA_40M.dtspt=customer_app/bl602_demo_event/img_conf/partition_cfg_2M.tomlfirmware=customer_app/bl602_demo_event/build_out/bl602_demo_event.bin

以上参数有些默认可以不用指定。

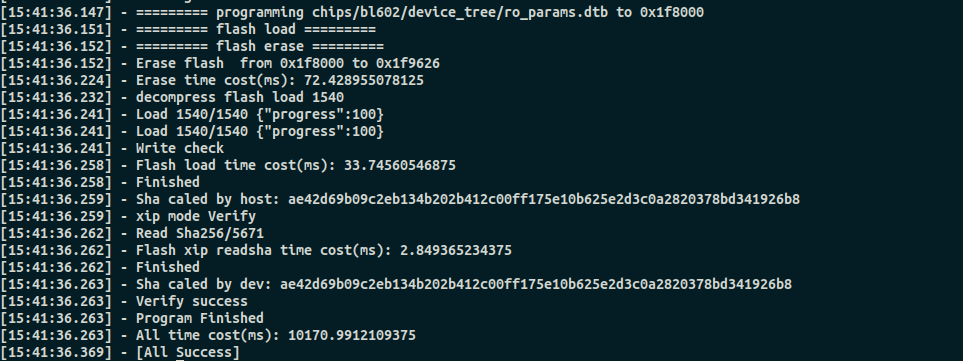

执行命令 ./tools/flash_tool/bflb_iot_tool --chipname=BL602 --port=/dev/ttyUSB1 --baudrate=2000000 --dts=customer_app/bl602_demo_event/img_conf/bl_factory_params_IoTKitA_40M.dts --pt=customer_app/bl602_demo_event/img_conf/partition_cfg_2M.toml --firmware=customer_app/bl602_demo_event/build_out/bl602_demo_event.bin, 出现下图所示表明烧录成功。

如果你觉得这个办法麻烦,你可以尝试使用 安信可介绍的那个方法:

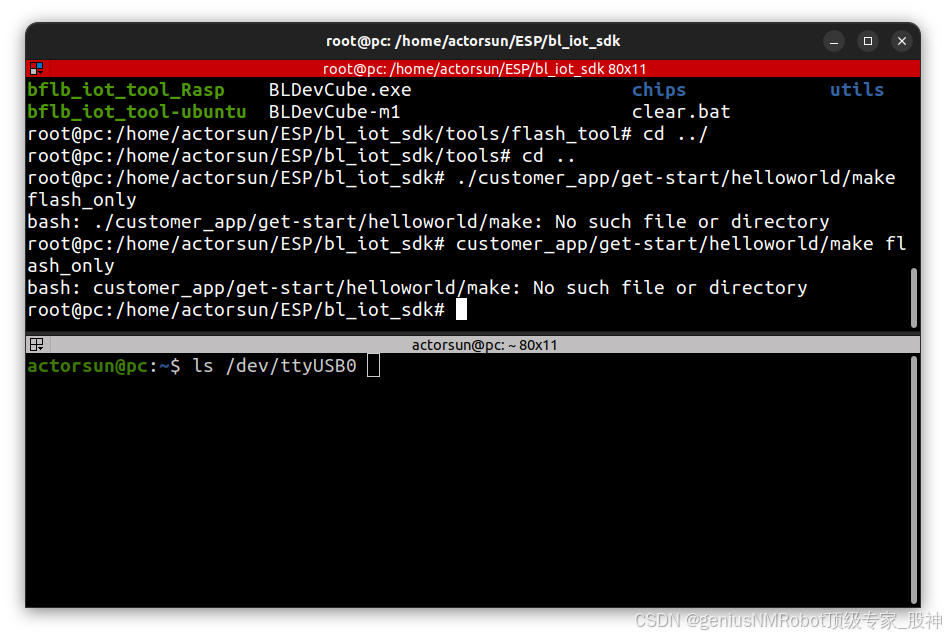

也就是在helloworld文件夹内执行make flash_only命令

但是条件是1首先你需要设置一个编译的路径的环境变量;

2        你需要把上面提到的bflb_iot_tool-ubuntu这个文件该名称为:bflb_iot_tool

也就是去掉-ubuntu后缀,成为默认的执行文件

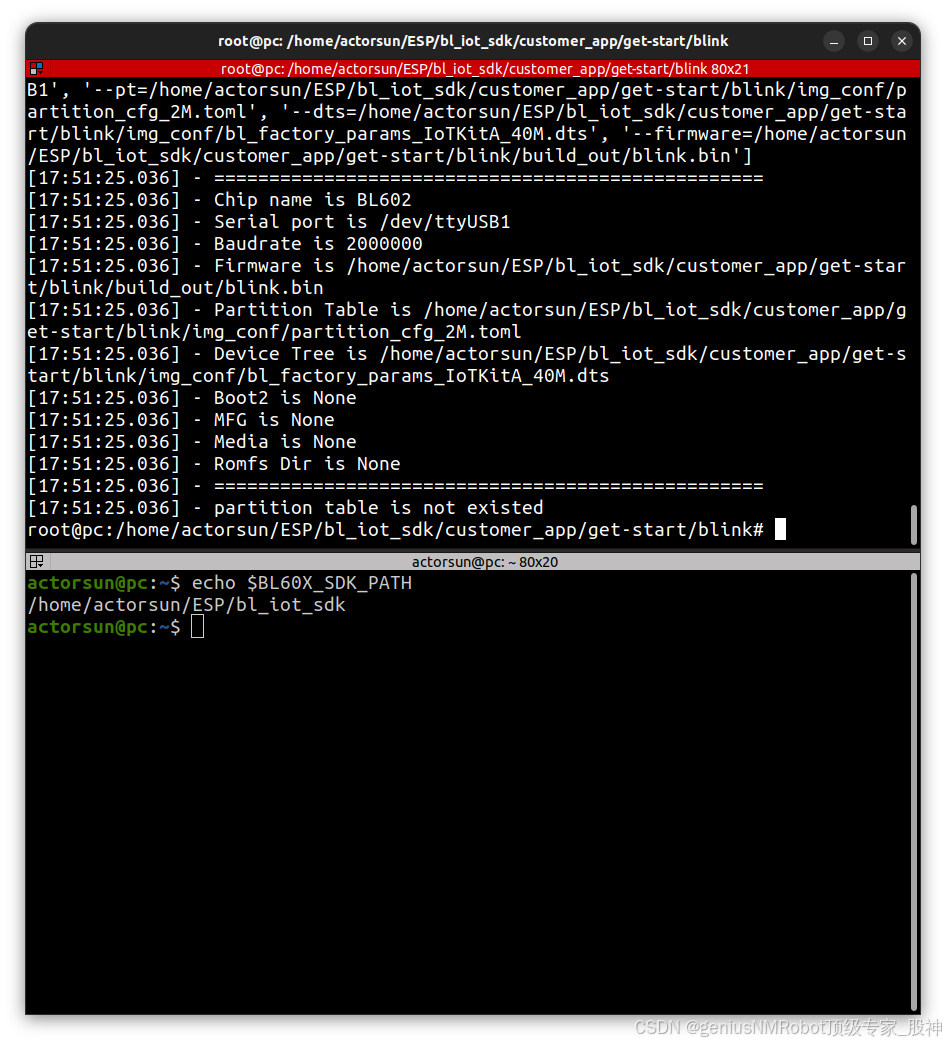

目前的情况是:没有分区表文件:而且他github官网也看不到这个文件,

4个文件都没有:

应该说他们这个公司软件从官网开始就不支持使用ubuntu烧录。(错误)

不好意思我上面这句话说错了:正确的是可以烧录的,同样也是我发现的:

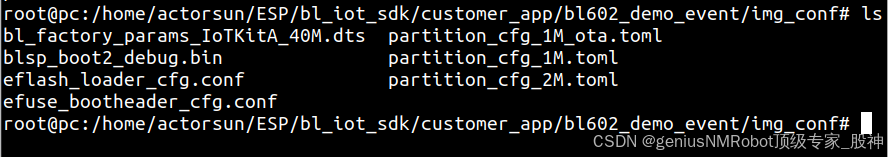

只要你烧录的是bl602类型文件就存在这4个文件:

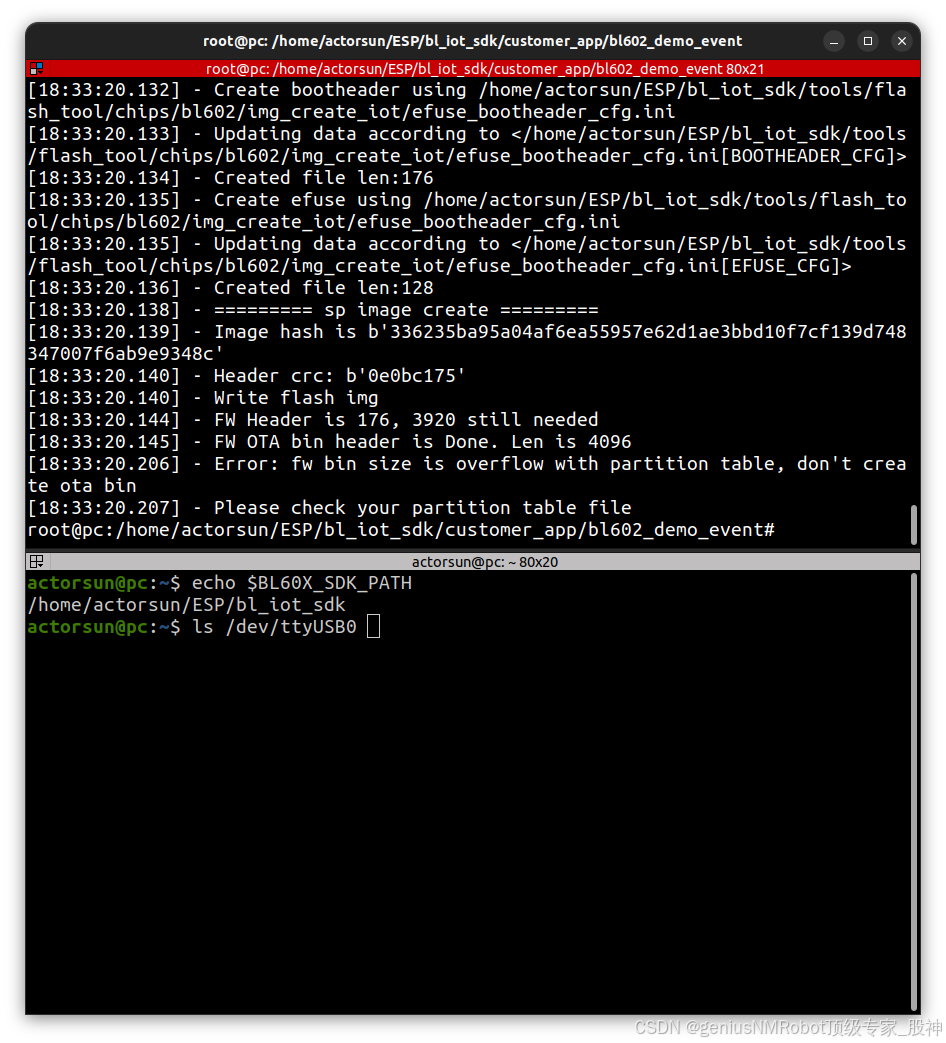

不好意思这个文件太大了,怎么会这样,在来一个小的:

其实img文件有2个,一个是2M,一个是1M,既然说大了,那么只要烧录那个1M的就可以了

指定那个partition_cfg_1M_ota.toml应该就可以了

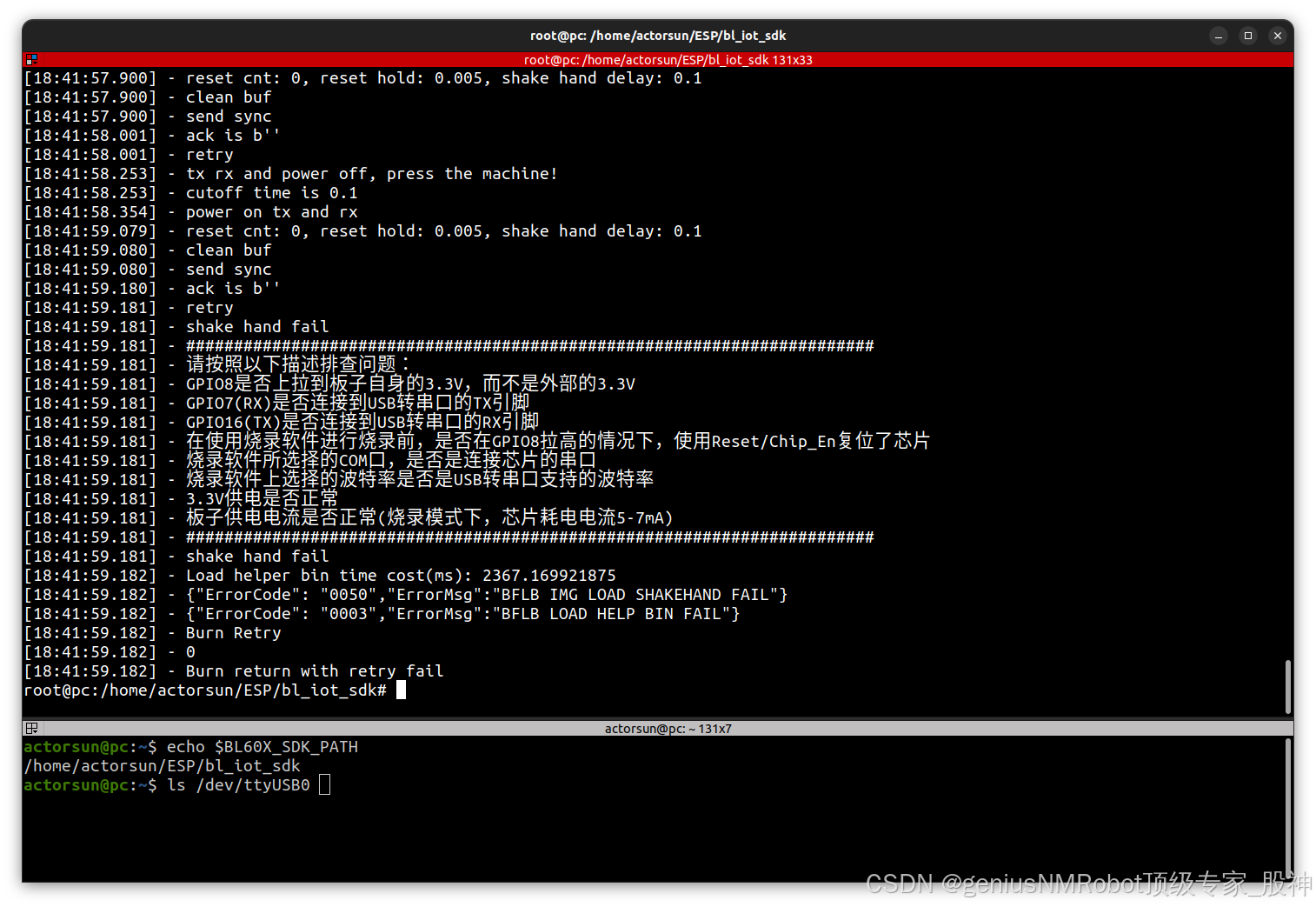

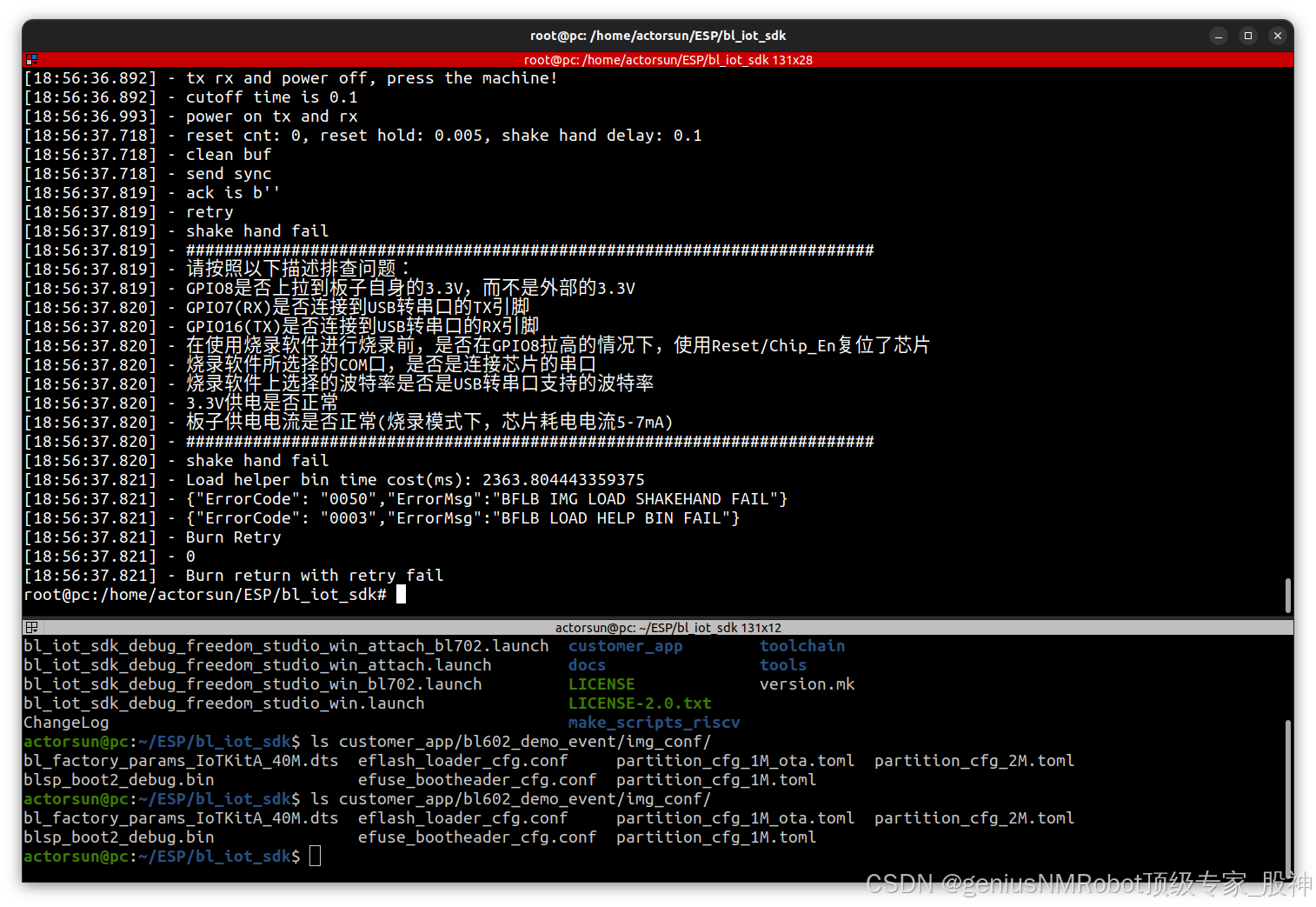

根据出现的这个现象已经跟使用windows虚拟机出现的故障是一样的了:

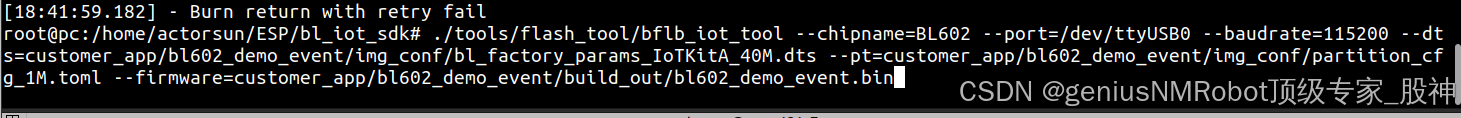

这个时候使用的命令是:

./tools/flash_tool/bflb_iot_tool --chipname=BL602 --port=/dev/ttyUSB0 --baudrate=115200 --dts=customer_app/bl602_demo_event/img_conf/bl_factory_params_IoTKitA_40M.dts --pt=customer_app/bl602_demo_event/img_conf/partition_cfg_1M.toml --firmware=customer_app/bl602_demo_event/build_out/bl602_demo_event.bin

最后的结果跟windows虚拟机一样:没有解决;

不过烧录软件不是最重要的,我不是还有一台60G的windows吗

如果你执意要解决这个问题,那么我利用windows成功的刷机经验,可以告诉你

成功的刷机只需要接4根线 3V3,GND,TX,RX,这就够了。这至少可以排除

上面说的引脚产生的原因。

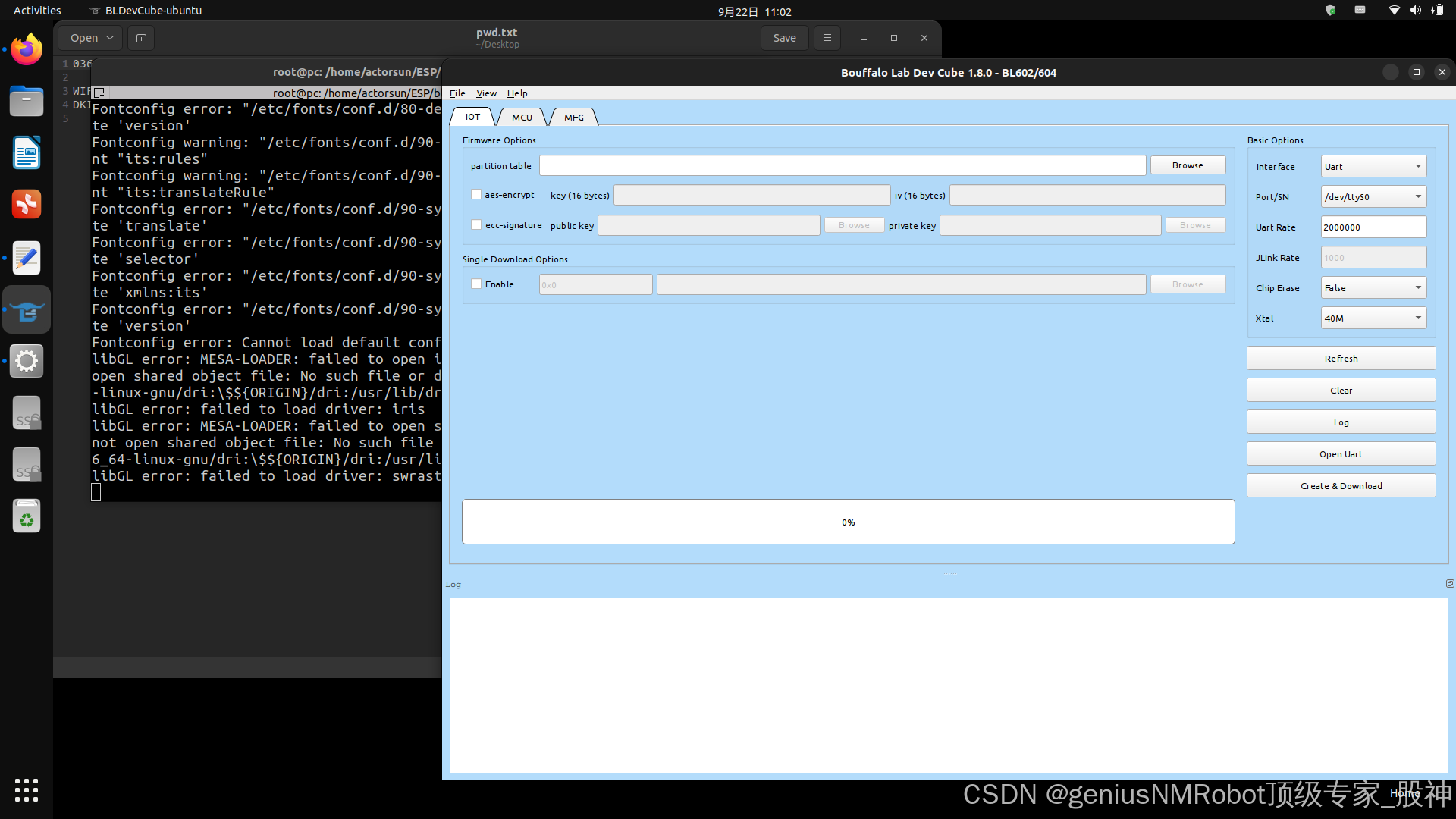

如果你觉得我就这样,那么你就错了:接下来告诉你怎么使用Ubuntu可视化界面下载/烧录固件到单片机:

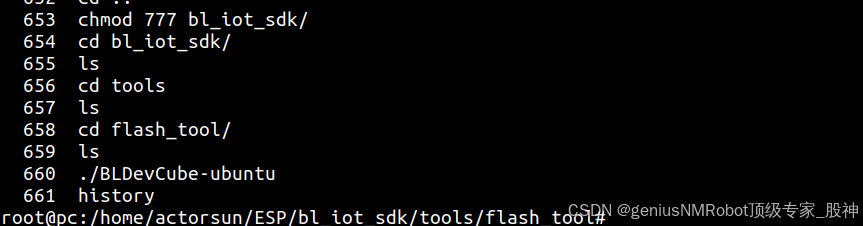

只需要一句话:cd /home/actorsun/ESP/

然后:chmod 777 ESP

然后就可以执行了:./tools/flash_tool/BLE

看到没有这个可是ubuntu环境内的烧录工具

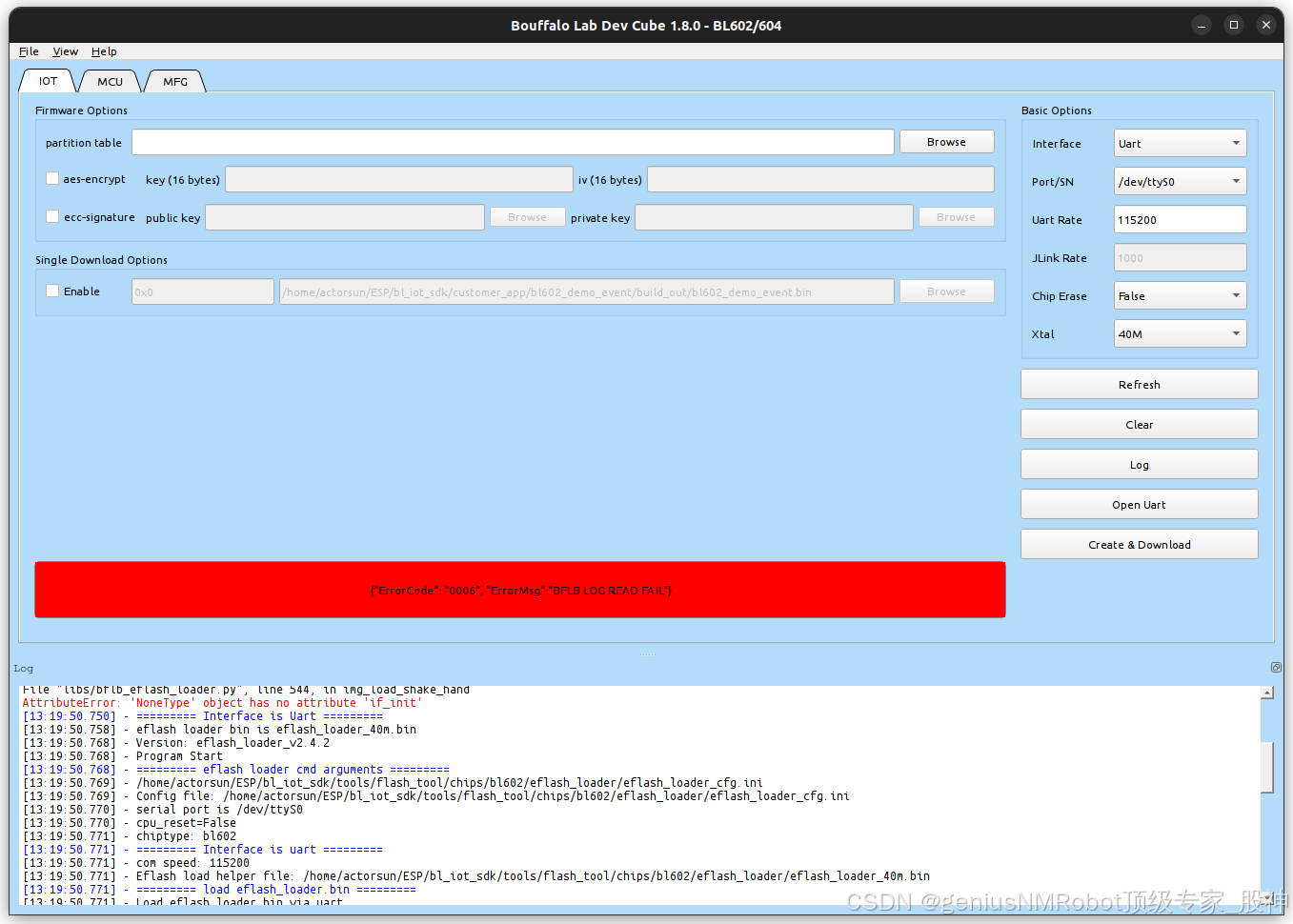

可惜的是即使使用这个可视化工具也还是出现同样的故障。看来还是要用windows了。

向这样实力的公司就可以上市了,看来我明天也可以上市啊

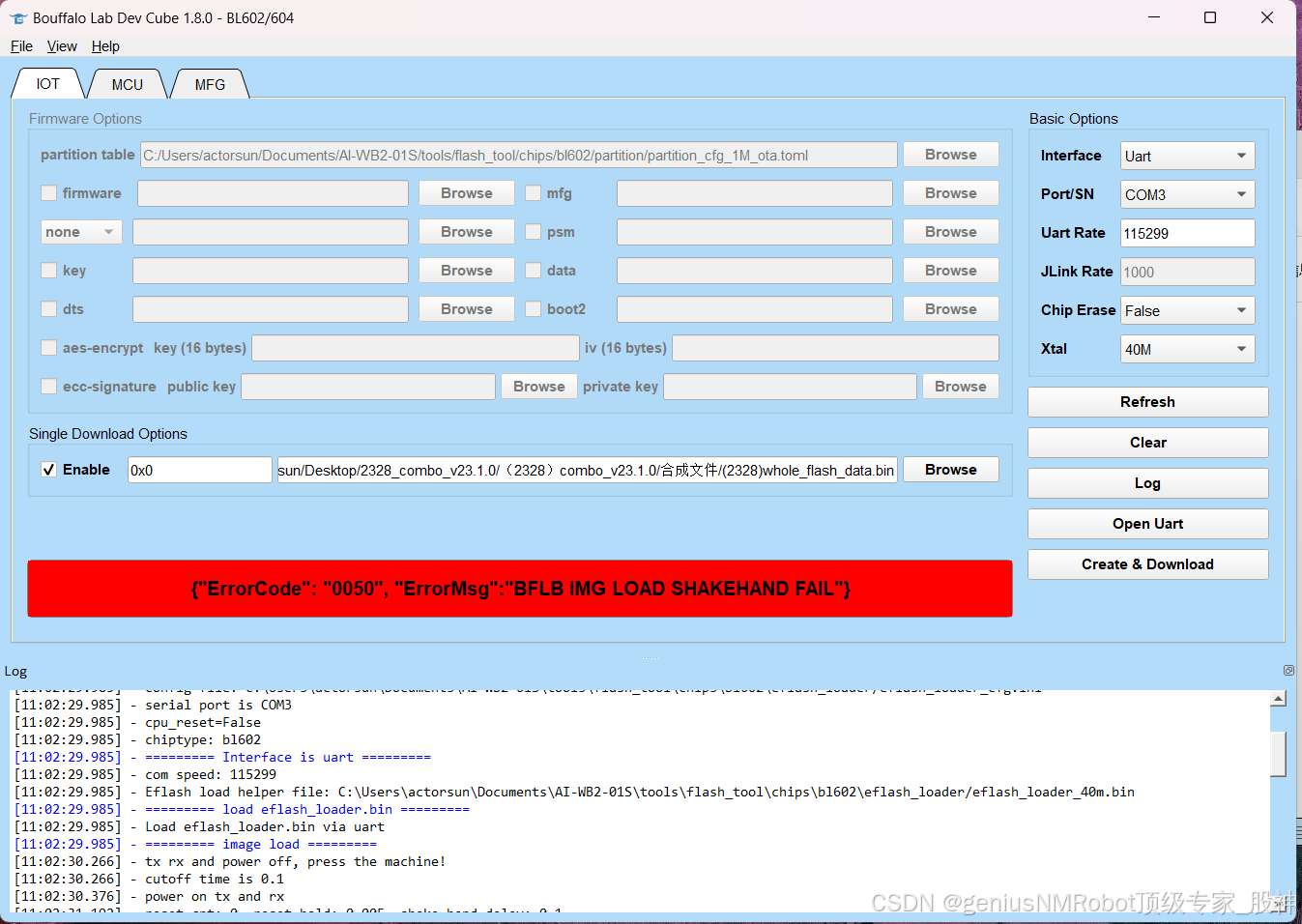

然后神奇的一幕出现了:我在Windows系统内采用同一个SDK做了类似的事情,然后Windows系统也不行了:有可能是搞错了库

最后我发现了:是波特率设置问题:我的开发环境都已经搞好了,只需要把波特率设置为961200就可以了

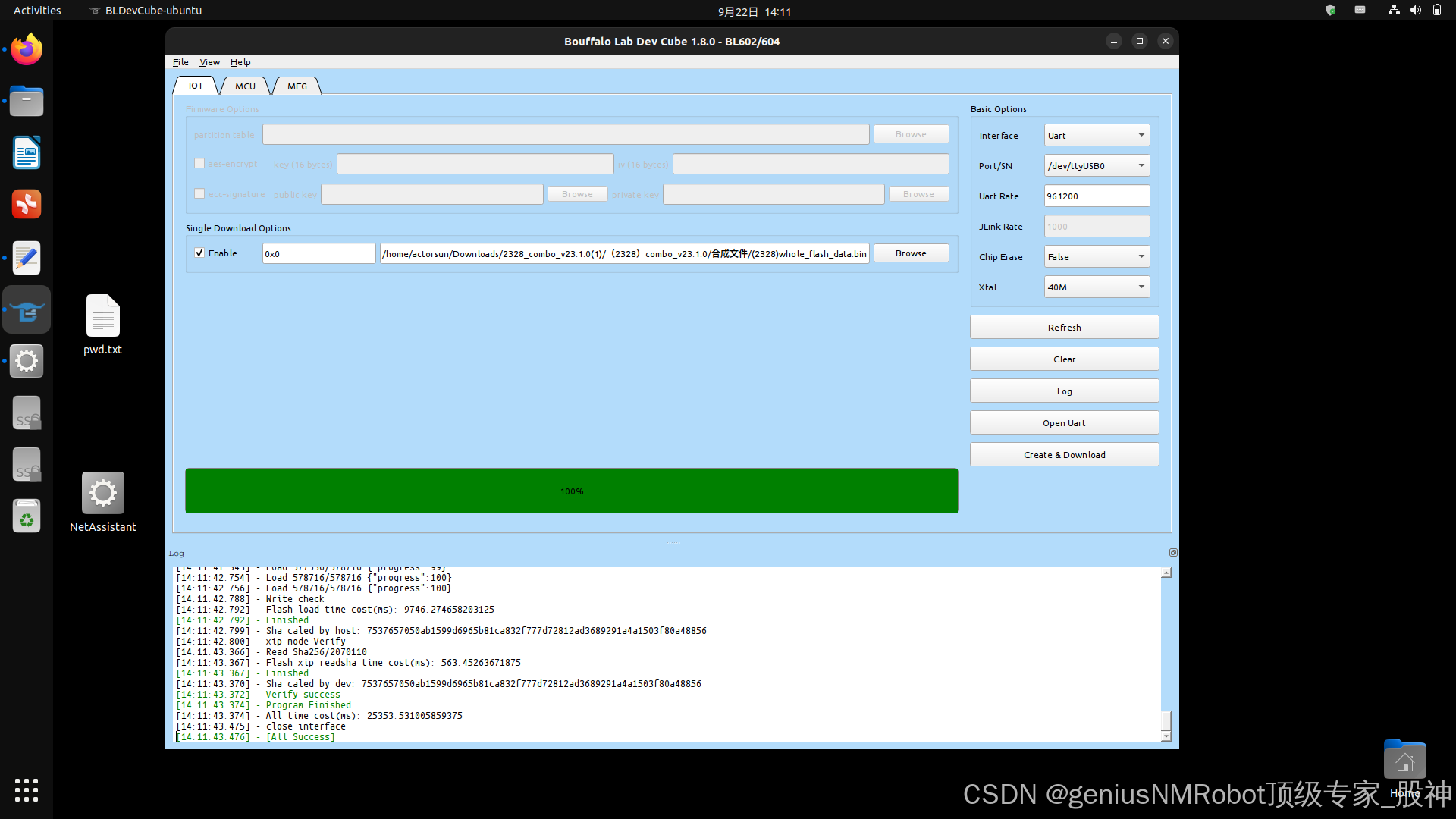

看吧我已经研制成功了:在ubuntu环境下烧录AI-WB2-01S的方法了。可以说全网我是第一个
