一、Autoware.universe背景

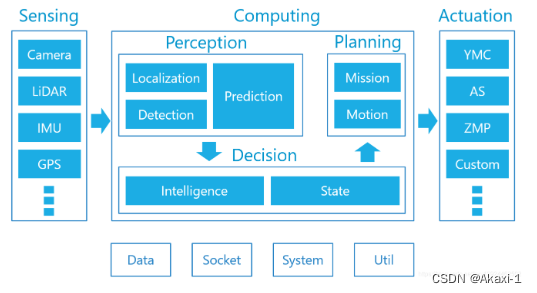

Autoware是一个基于ROS（机器人操作系统）开发的，开源的自动驾驶软件栈。它可以用于为各种各样的车辆，如汽车和卡车等，开发和部署先进辅助驾驶系统（ADAS）
Autoware版本：
Ai：基于ROS1
Auto：基于ROS2
Universe：商用/二次开发
官方文档：https://autowarefoundation.github.io/autoware.universe/main/
Part-1：安装双系统教程
参考视频链接：
https://www.bilibili.com/video/BV1Cc41127B9/?p=2&spm_id_from=pageDriver&vd_source=ce97c013e2f83de15ffb12fba99c812d

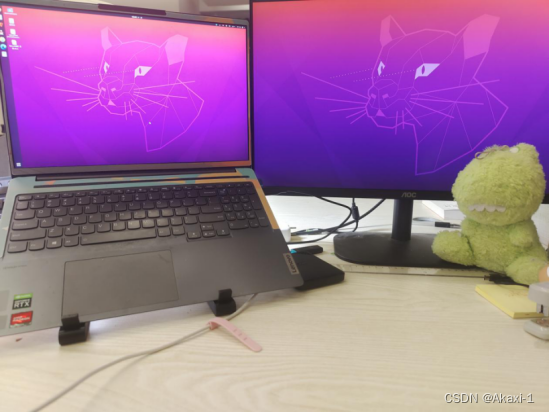

最终效果：

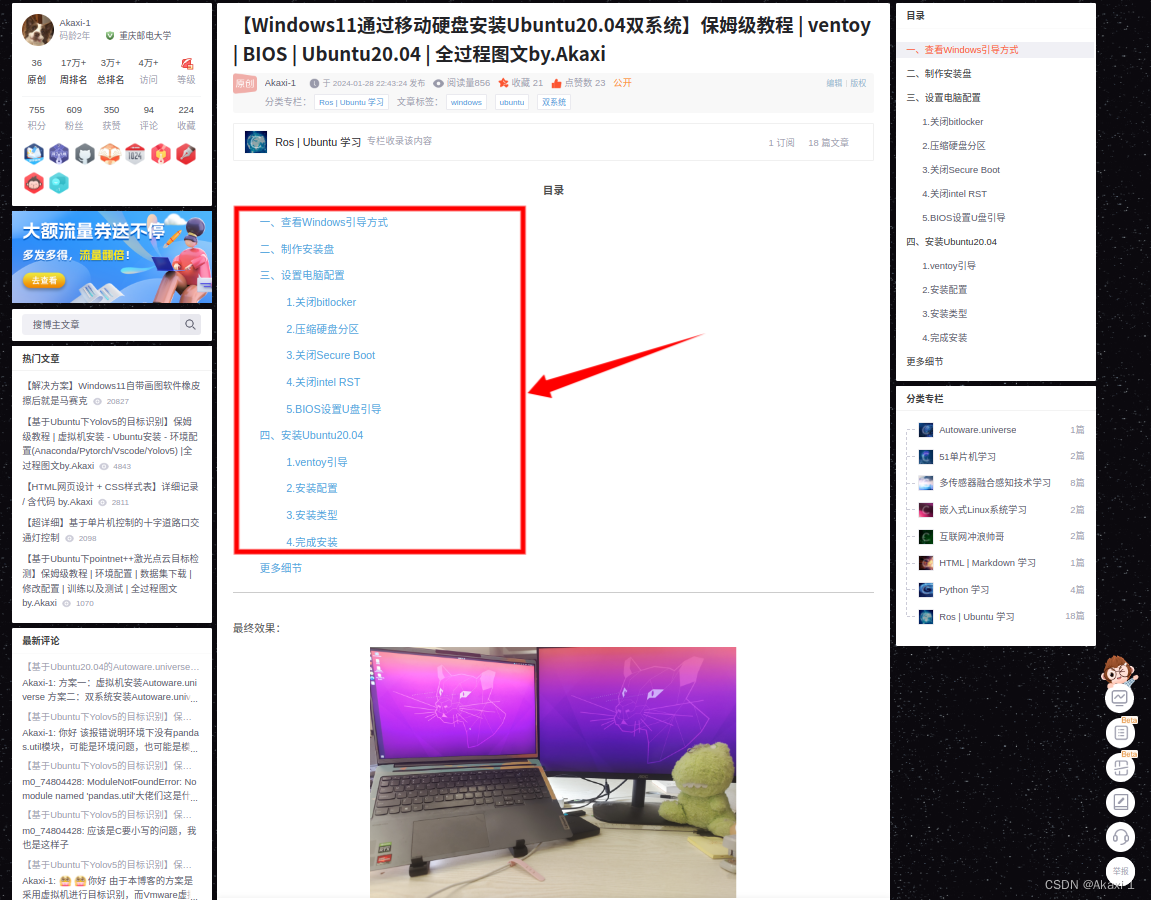

可参考我这篇博客：【Windows11通过移动硬盘安装Ubuntu20.04双系统】保姆级教程 | ventoy | BIOS | Ubuntu20.04 | 全过程图文by.Akaxi_ventoy ubuntu-CSDN博客
二、查看Windows引导方式

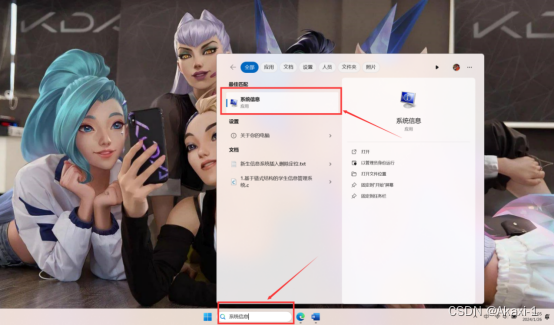

首先需要查看电脑的BIOS模式，在搜索栏输入“系统信息”
BIOS是计算机系统中的基本固件程序，负责初始化硬件设备、引导操作系统以及提供一些基本的配置选项。

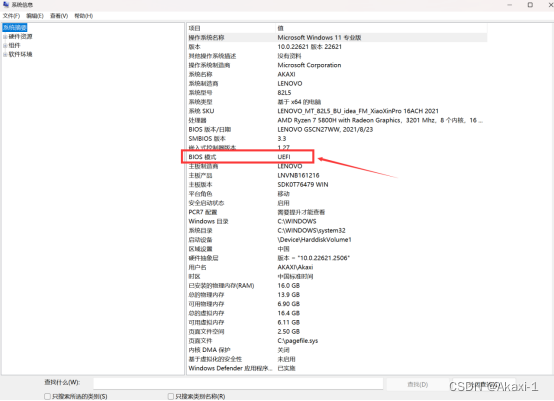

在系统信息可以看到BIOS模式是“UEFI”，那么可以进行进行接下来的步骤，如果显示是“传统”，则需要另行操作，具体参考视频：Windows 和 Ubuntu 双系统的安装和卸载_哔哩哔哩_bilibili

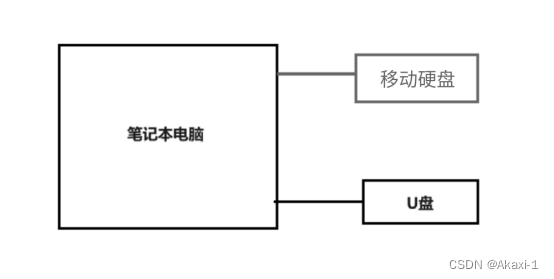

然后将移动硬盘插入笔记本电脑

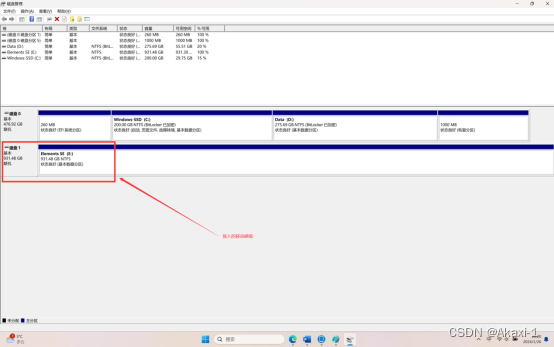

同样搜索“磁盘管理”
可以看到插入的移动硬盘大小931.48个G

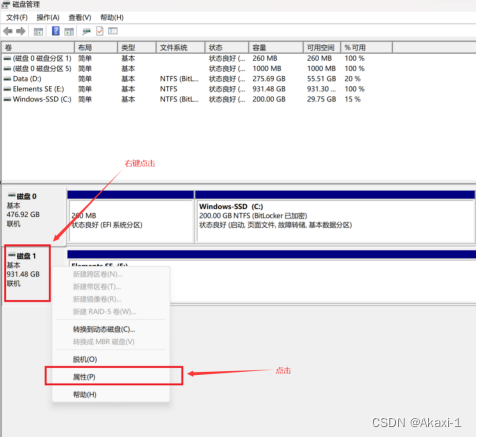

然后右键点击移动硬盘，点击属性

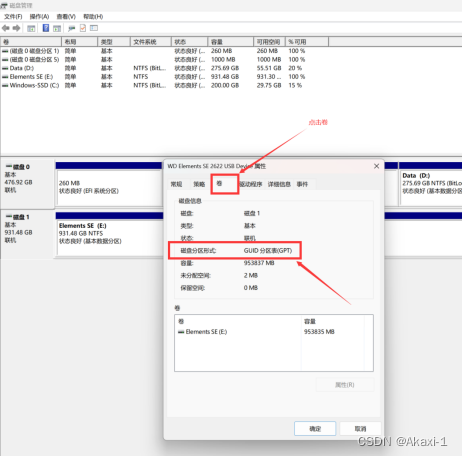

点击“卷”，看看自己的移动硬盘的磁盘分区格式是不是GPT，如果是MBR需要转换成GPT。
三、制作安装盘
SourceURL:file:///home/akaxi-autoware/桌面/【Dora项目】记录-1.30.docx
我们需要一个U盘作为安装盘，在安装盘内提前下载Ubuntu20.04的镜像文件，这样电脑在启动后BIOS会利用U盘作为引导，进行Ubuntu的安装。

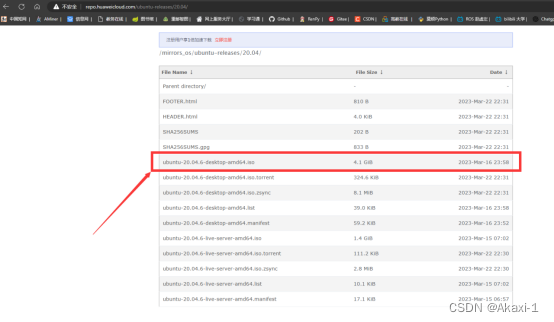

首先下载Ubuntu20.04，在华为云网站下载镜像文件
http://repo.huaweicloud.com/ubuntu-releases/

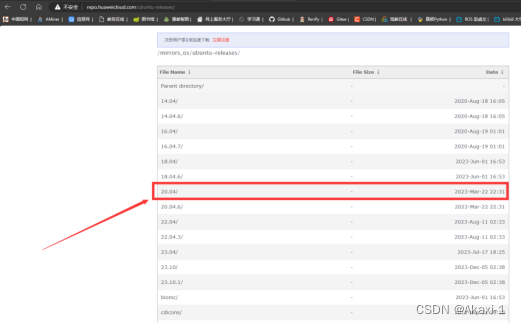

选择这个Ubuntu20.04版本
选择此桌面版，点击下载到Windows系统下
然后需要下载制作启动盘U盘的软件：ventoy
在Gitee上找到此软件，点击下载到Windows系统下
【ventoy】Ventoy 发行版 - Gitee.com

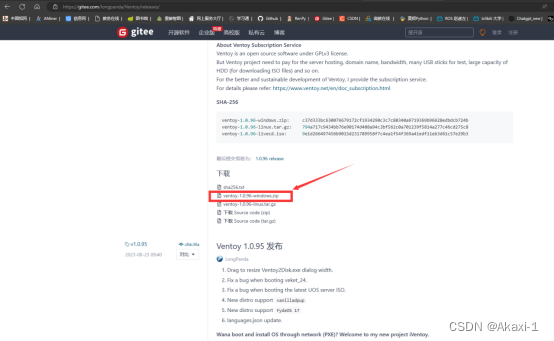

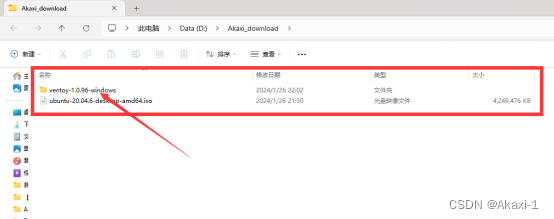

选择ventoy-1.0.96-windows.zip压缩包下载

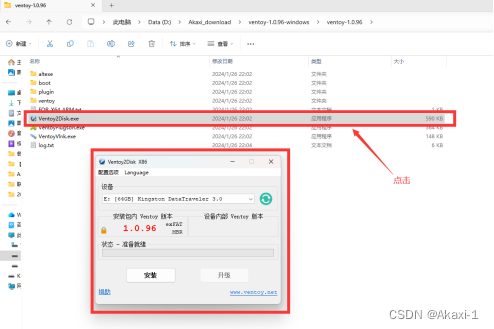

解压后，点击ventoy

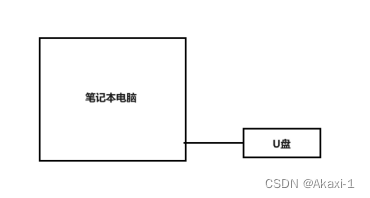

这里需要将U盘插入笔记本电脑
点击打开

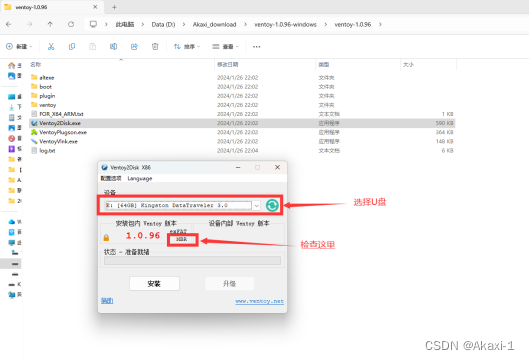

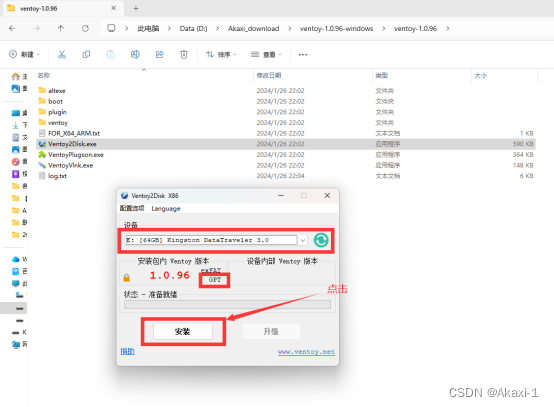

需要选择制作的盘，这里选择U盘，然后安装包内的Ventoy版本如果是MBR，需要修改成GPT

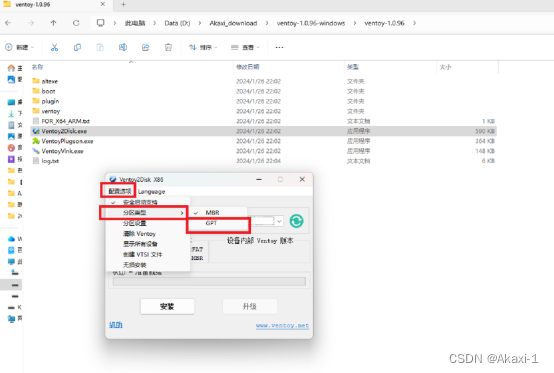

点击左上角“配置选项”-“分区类型”-“GPT”
随后点击安装

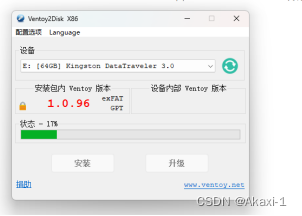

Kuku安装~

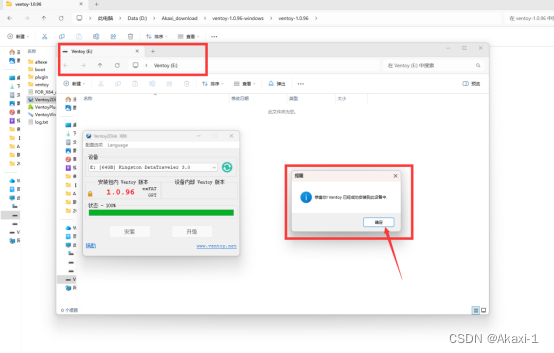

成功！可以看到U盘名字变成了“Ventoy”完成启动盘制作~

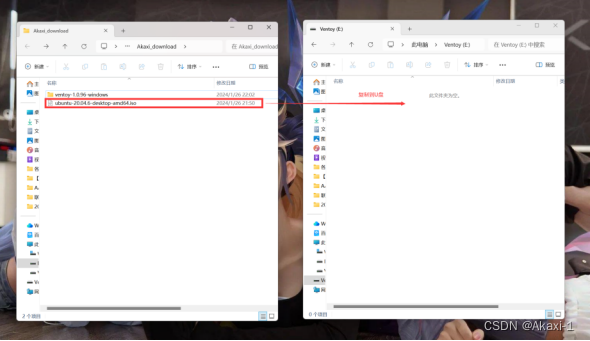

然后将之前下载的Ubuntu20.04镜像文件拷贝到U盘中，至此安装盘制作完成！！！
四、设置电脑配置
1.关闭bitlocker

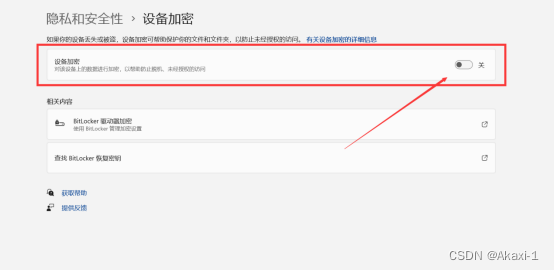

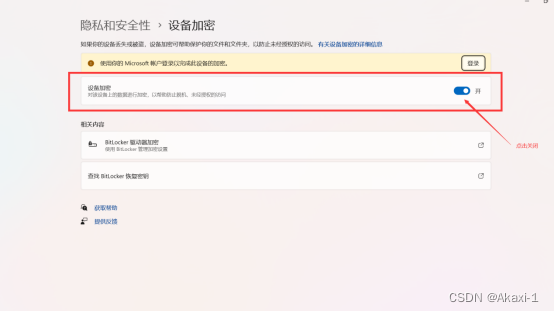

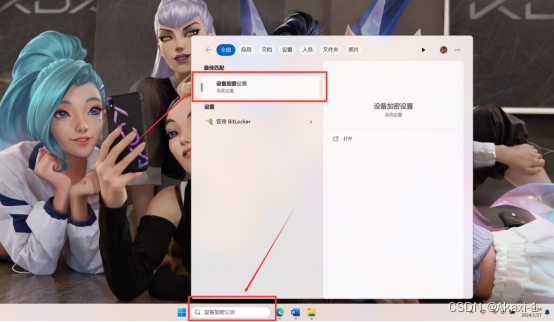

搜索“设备加密”

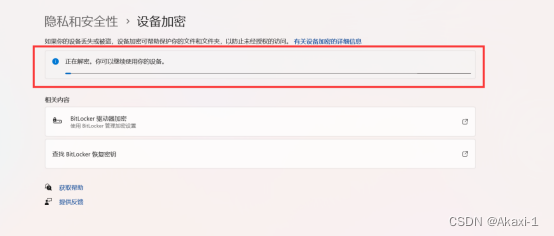

点击关闭设备加密
这里解密时间取决于之前硬盘加密大小
这里需要大概30mim，嘎嘎开始解密，不解密的话，如果你多次安装失败，会触发蓝屏琐数据，到时候会很麻烦，这里直接关掉，不会对电脑造成任何影响，反而方便我们之后的操作。
显示关闭就完成啦
2.压缩硬盘分区
将移动硬盘插入笔记本电脑

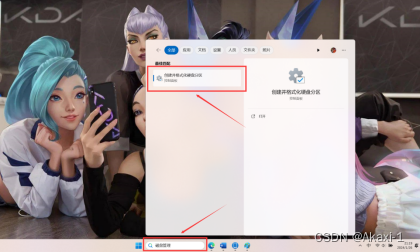

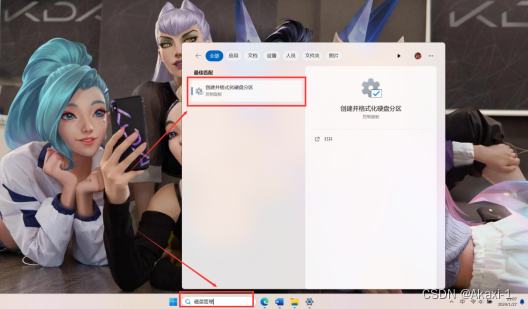

搜索磁盘管理

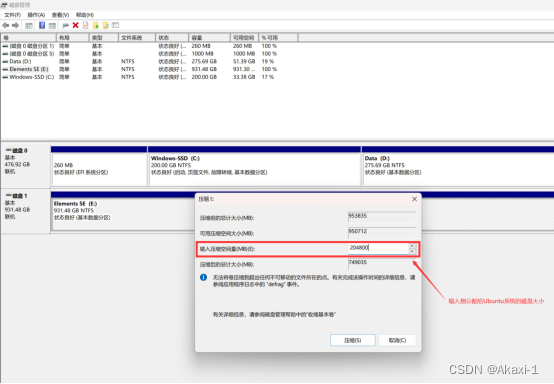

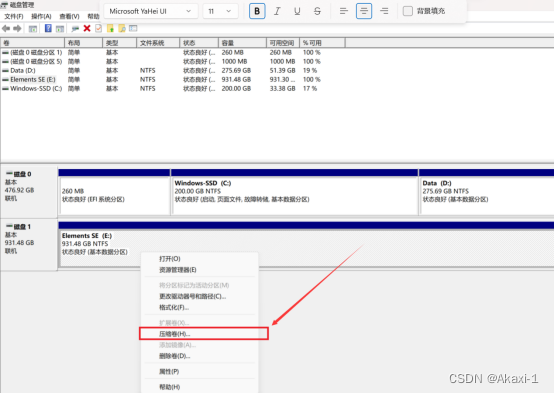

右击硬盘大小，点击压缩卷
这里输入200 X 1024 = 204800 M【200个G大小】

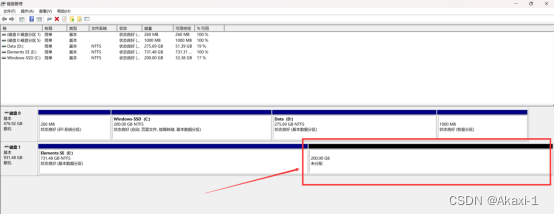

这样就压缩好啦~
3.关闭Secure Boot
插入U盘和移动硬盘，两个都插上喔，接下来的设置的安装都别拔下来啦，省心。
重启电脑，疯狂按F2键或者Fn+F2键进入笔记本的BIOS设置界面【进入方式取决于电脑型号】

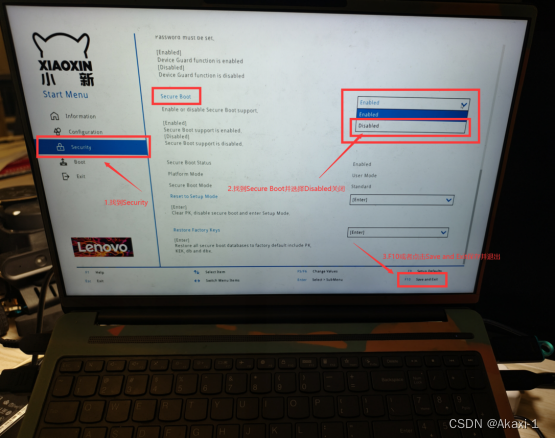

然后关闭Secure Boot
4.关闭intel RST

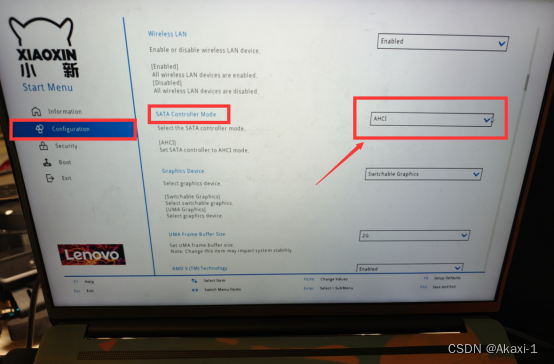

然后在Configuration找到SATA Controller Mode，改为AHCI
5.BIOS设置U盘引导

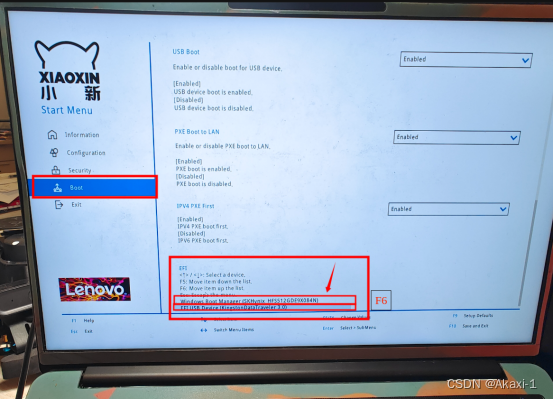

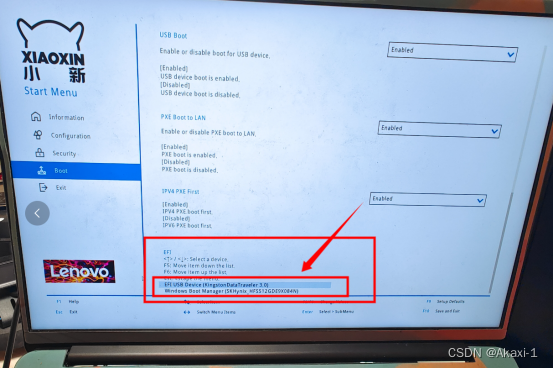

在Boot里找到EFI启动项，把USB的U盘作为BIOS的第一引导，就需要将其设置到第一位置，于是这里选择U盘按F6，Move item up list。
可以看到现在U盘作为BIOS的第一引导了，完成啦～～～然后保存退出，电脑即将重启，马上进入Ubuntu20.04的安装！！！！

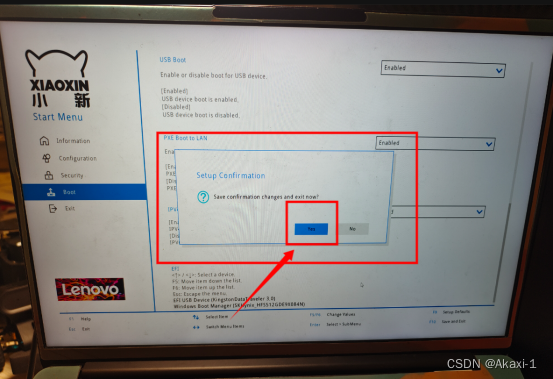

按F10保存且退出，Yes确认！！！
五、安装Ubuntu20.04
1.ventoy引导

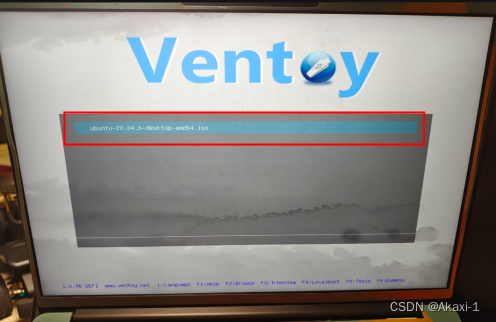

电脑重启后，进入U盘引导，可以看到是我们之前将U盘设置的ventoy，里面装有Ubuntu20.04的iso镜像文件，回车继续
回车选择此iso镜像

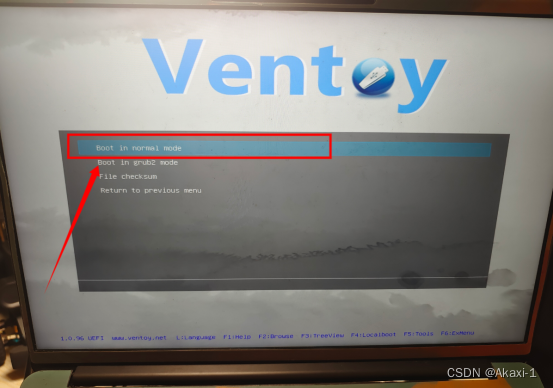

选择Boot in normal mode，回车

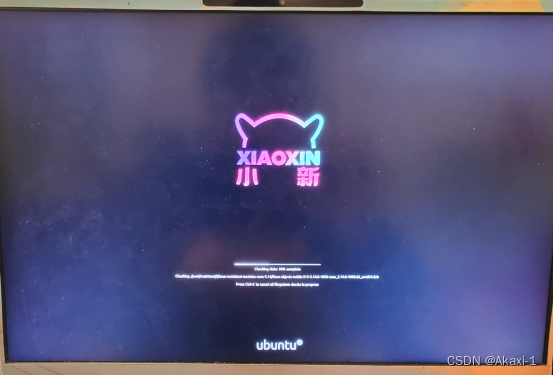

然后系统就检查镜像完整性，即将进入安装啦～
2.安装配置

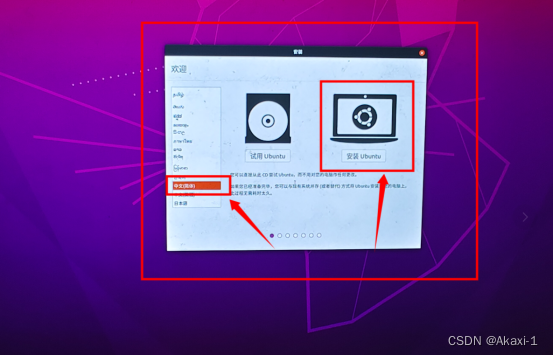

选择系统语言为中文（简体）
点击安装Ubuntu

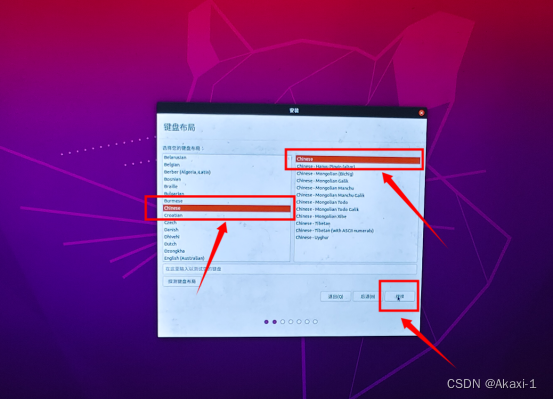

选择键盘布局为Chinese选择Chinese，点击继续~

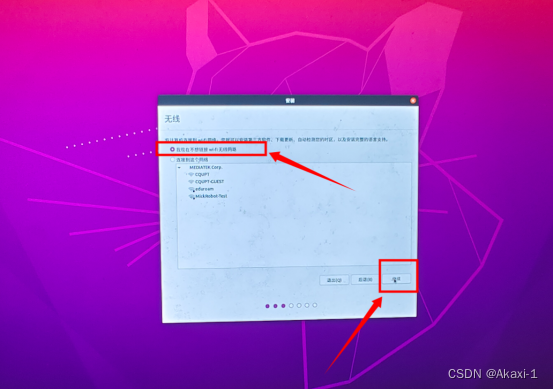

选择无线网络：现在咱先不连接无线网络，继续

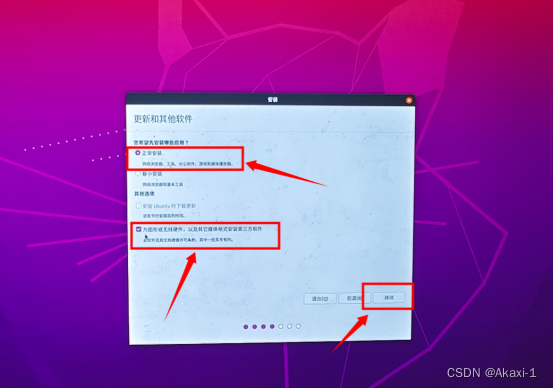

更新和其他软件，选择“正常安装”然后选择“为图形或无线硬件，以及其他媒体格式安装第三方软件”，点击继续

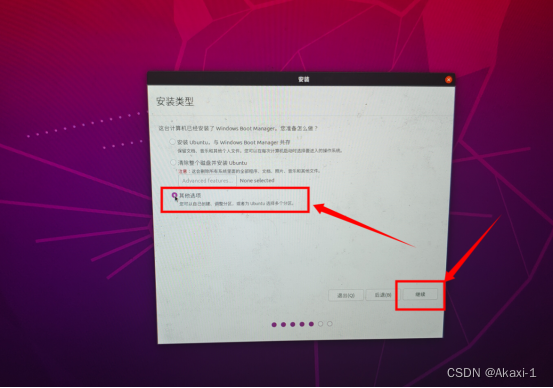

安装类型我们一定要选择“其他选项”，这样才能给移动硬盘安装上Ubuntu20.04哦~
3.安装类型

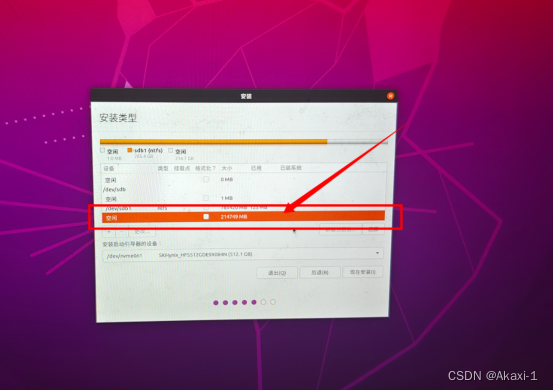

找到我们之前在Windows下给移动硬盘压缩的分区，这里根据“设备”是空闲，“大小”是之前设置的200G大小左右，找到它，点击~
可以看到设备是“空闲”，大小“214749MB”差不多是200G，就它啦！！！然后将它挂在到根目录上~

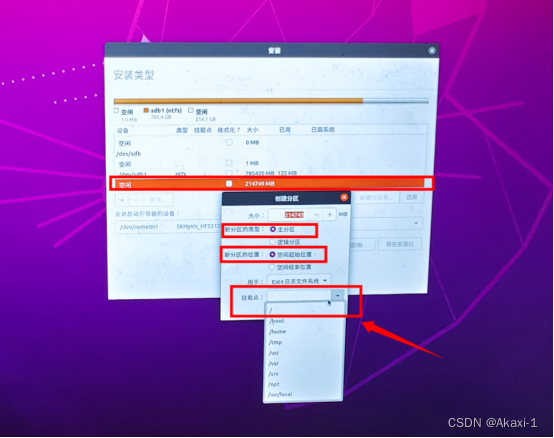

点击它，创建分区，分区类型是“主分区”，分区位置是“空间起始位置”，挂载点是“/”【/是根目录】，点击完成~

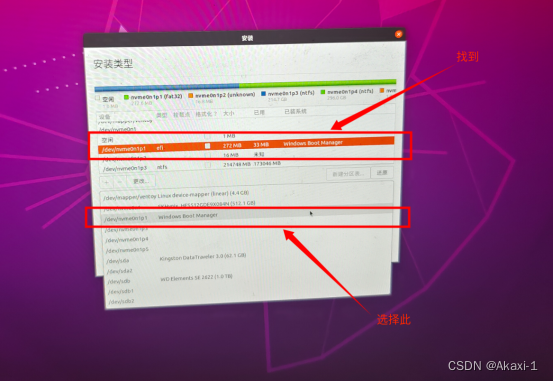

然后再找到设备类型是“efi”，已安装文件是“Windows Boot Manager”的分区，选择它为Windows Boot Manager就可以啦~

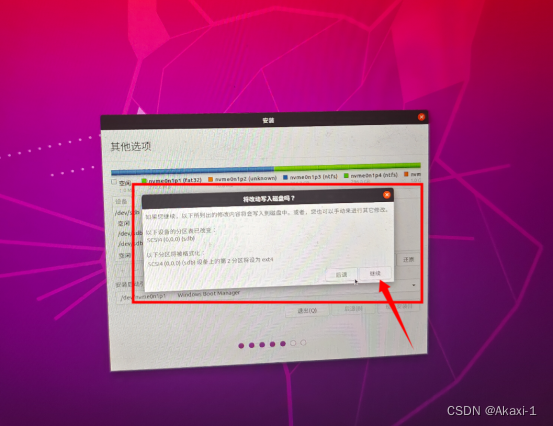

将改动写入磁盘，继续
4.完成安装

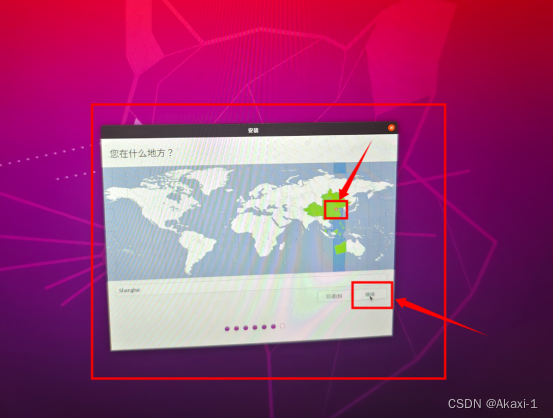

选择时间为shanghai
点击继续

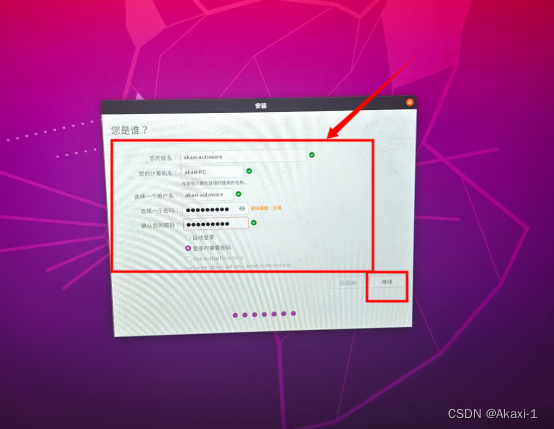

然后设置用户名字，我就叫“akaxi-autoware”，计算机的名字叫“akaxi-PC”，密码一定要记住啦，之后终端运行程序经常会输入密码哟~
嘎嘎安装~大概15min

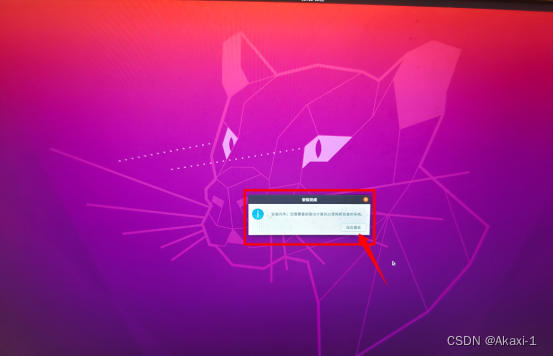

安装完成，重启电脑噜!!!

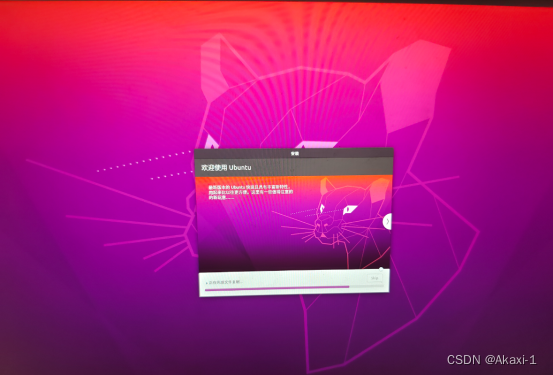

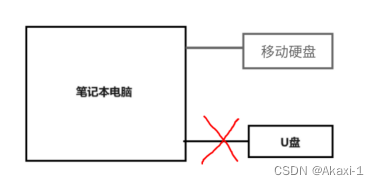

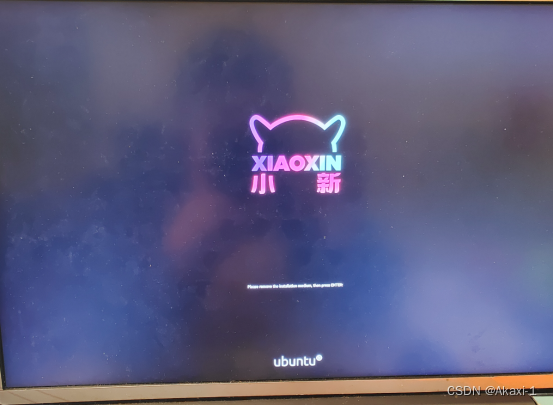

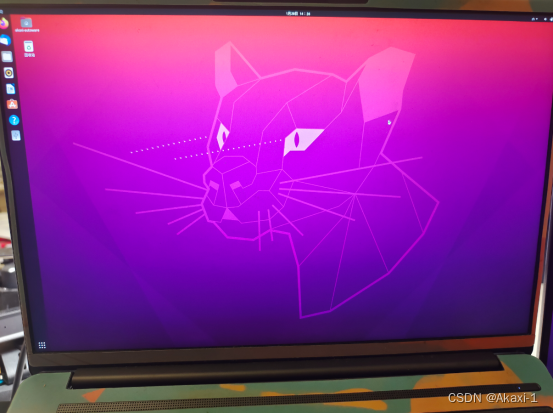

笔记本重启啦，成功进入Ubuntu系统啦，这里拔掉U盘，然后回车进入系统
输入密码后进入Ubuntu系统成功啦~~~通过移动硬盘安装Ubuntu20.04成功~撒花！！！
Part-2：在Ubuntu20.04上安装Autoware.universe
六、安装ROS2 Galactic

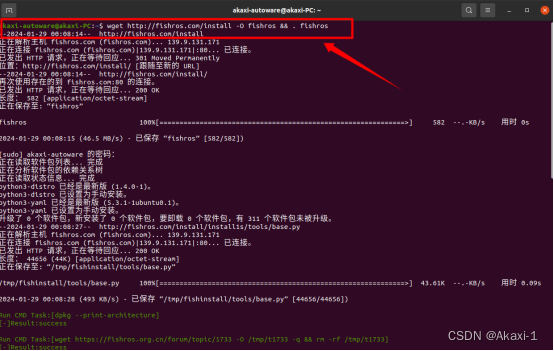

鱼香ros一键安装,输入指令一键安装
http://wget http://fishros.com/install -O fishros && . fishros

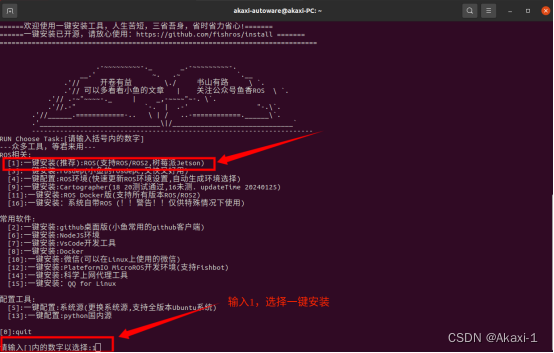

输入1，一键安装ROS2

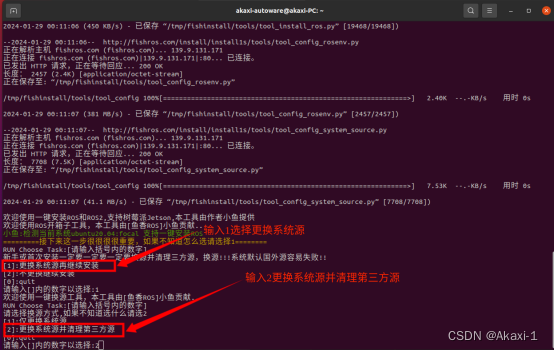

依次输入1-2更换源并清理第三方源

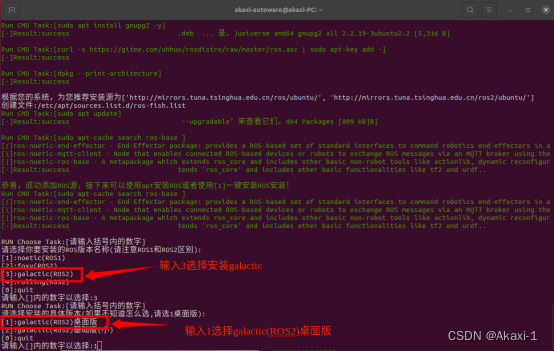

依次输入3-1选择安装galactic（ROS2）桌面版，因为Autoware.Universe是基于ROS2的galactic所以需要下载喔~

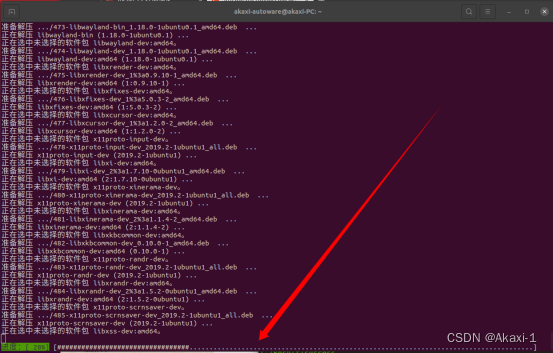

一顿嘎嘎安装，耐心等待精度条走到100%喔~（大概5min）
七、安装ros2_dev_tools
输入指令嘎嘎安装

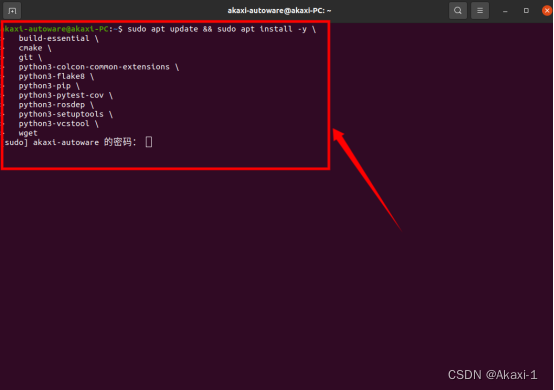

sudo apt update && sudo apt install -y \ build-essential \ cmake \ git \ python3-colcon-common-extensions \ python3-flake8 \ python3-pip \ python3-pytest-cov \ python3-rosdep \ python3-setuptools \ python3-vcstool \ wget
输入后，完成安装
再输入：

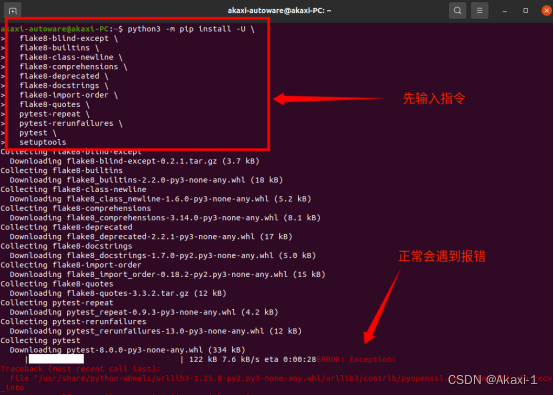

python3 -m pip install -U \ flake8-blind-except \ flake8-builtins \ flake8-class-newline \ flake8-comprehensions \ flake8-deprecated \ flake8-docstrings \ flake8-import-order \ flake8-quotes \ pytest-repeat \ pytest-rerunfailures \ pytest \ setuptools
输入指令后会出现报错，依次输入指令解决：
【1】sudo mkdir -p /etc/ros/rosdep/sources.list.d/【2】sudo curl -o /etc/ros/rosdep/sources.list.d/20-default.list https://mirrors.tuna.tsinghua.edu.cn/github-raw/ros/rosdistro/master/rosdep/sources.list.d/20-default.list【3】export ROSDISTRO_INDEX_URL=https://mirrors.tuna.tsinghua.edu.cn/rosdistro/index-v4.yaml【4】rosdep update --include-eol-distros【5】echo 'export ROSDISTRO_INDEX_URL=https://mirrors.tuna.tsinghua.edu.cn/rosdistro/index-v4.yaml' >> ~/.bashrc

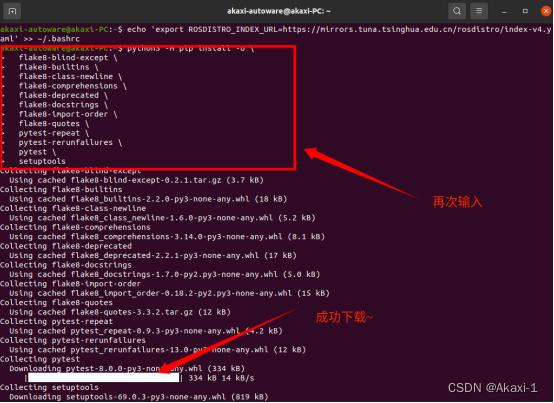

再次输入指令，即可成功下载~

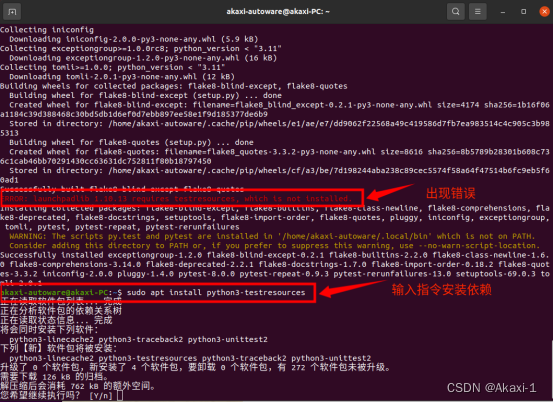

这里大概率会报错：
ERROR: launchpadlib 1.10.13 requires testresources, which is not installed.
输入指令
sudo apt install python3-testresources解决啦

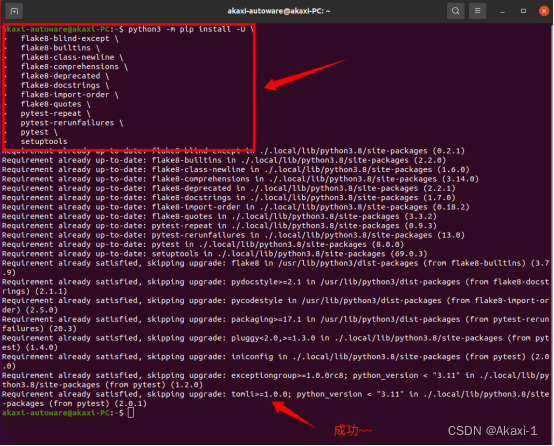

梅开三度，再输入一遍指令，测试安装成功否~
八、安装rmw_implementation
1.下载Qv2ray
【参考链接】https://ivpsr.com/2162.html
需要下载Qv2ray软件与其内核文件，下面两个文件：
1.Qv2ray-v2.7.0-linux-x64.AppImage
Github链接：https://github.com/Qv2ray/Qv2ray/releases
2.v2ray-linux-64.zip
Github链接：https://github.com/v2fly/v2ray-core/releases/tag/v4.31.0

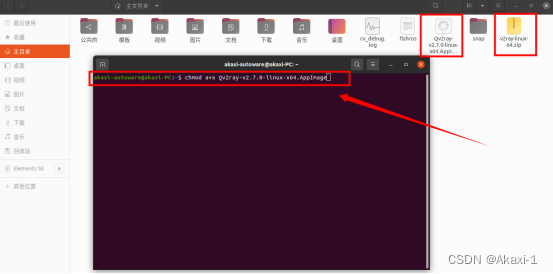

将两个文件放到主目录下，注意要将zip文件解压，在界面点击右键在终端打开
输入指令添加权限：
chmod a+x Qv2ray-v2.7.0-linux-x64.AppImage

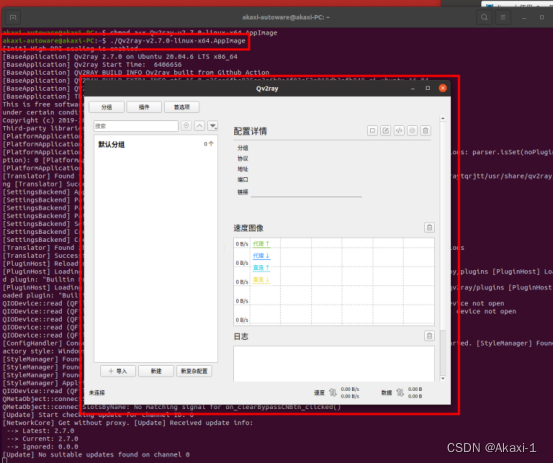

输入指令打开Qv2ray软件
./Qv2ray-v2.7.0-linux-x64.AppImage【执行Qv2ray】

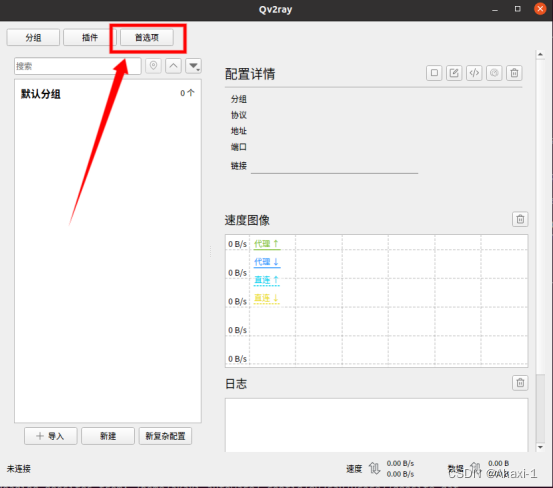

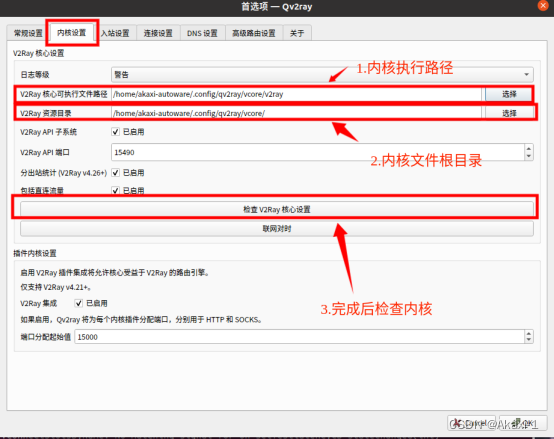

选择首选项

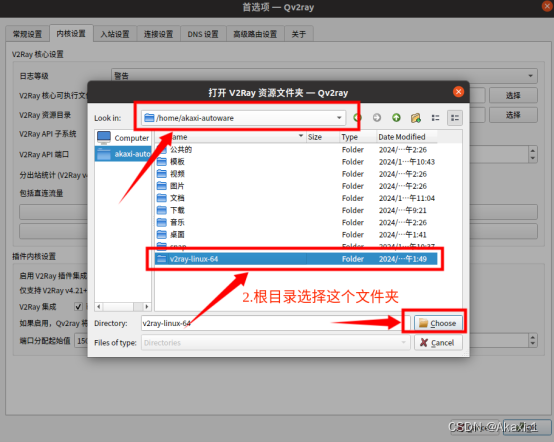

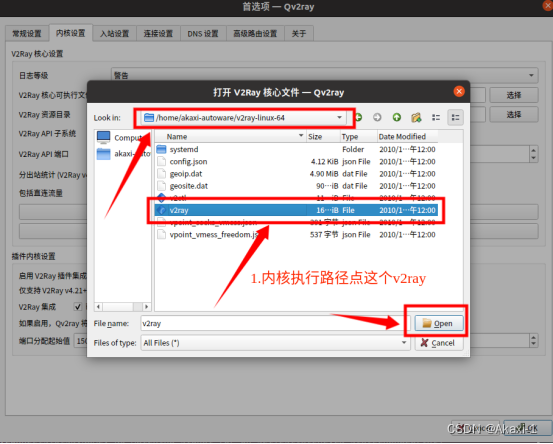

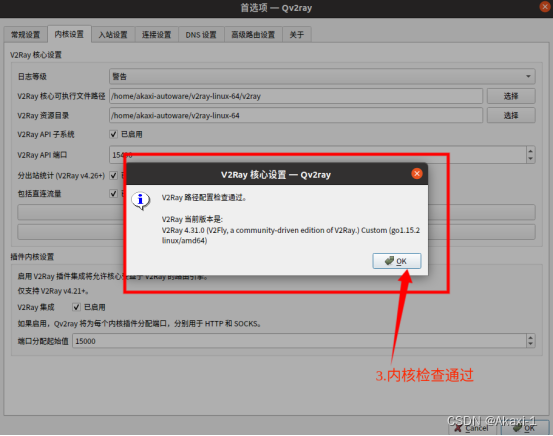

按照上述步骤配置内核

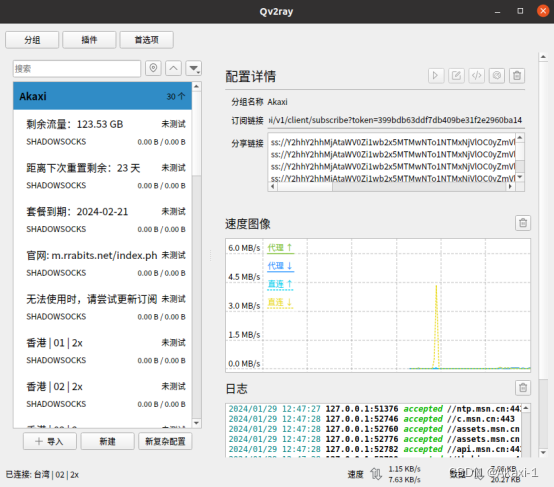

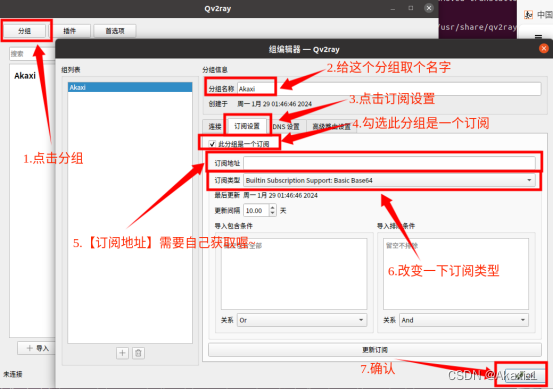

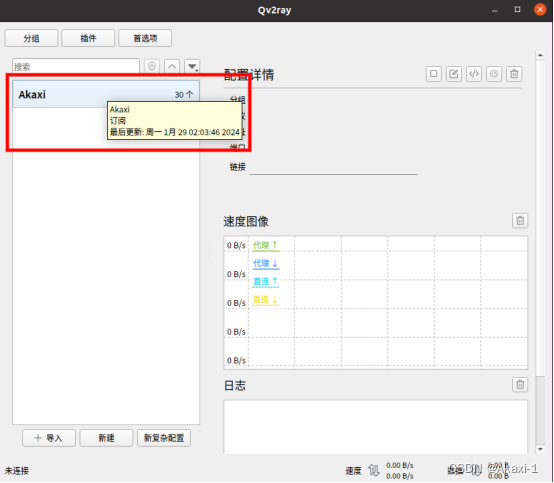

然后设置订阅,完成订阅确认后，点击你的订阅分组，右键更新订阅，就可以看到节点啦
2.安装Git

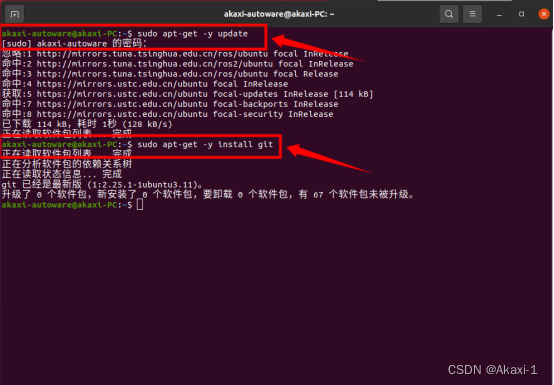

输入指令安装Git，这里很可能Git已经被安装过了，所以已经是最新版，保险起见还是指令安装一下

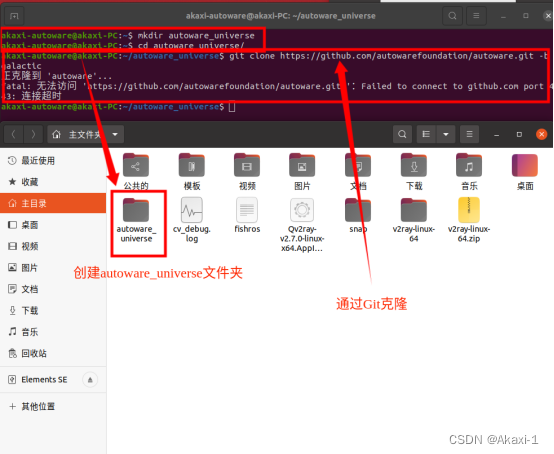

3.克隆Autoware到本地
输入指令安装autoware到本地文件夹
mkdir autoware_universecd autoware_universe/git clone https://github.com/autowarefoundation/autoware.git -b galactic这里很可能报错链接超时，这里就需要打开Qv2ray，并且配置一下端口
指令打开Qv2ray：
./Qv2ray-v2.7.0-linux-x64.AppImage打开后链接到节点喔~~
然后需要配置git端口指令输入：
git config --global http.proxy 127.0.0.1:XXXXgit config --global https.proxy 127.0.0.1:XXXX【这里的XXXX需要根据自己情况设置，在Ubuntu右上角设置，网络代理】

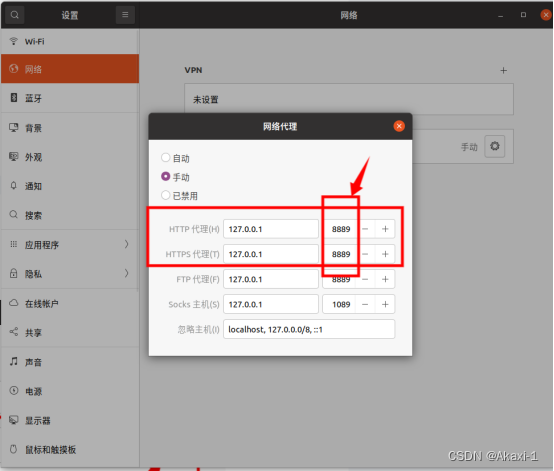

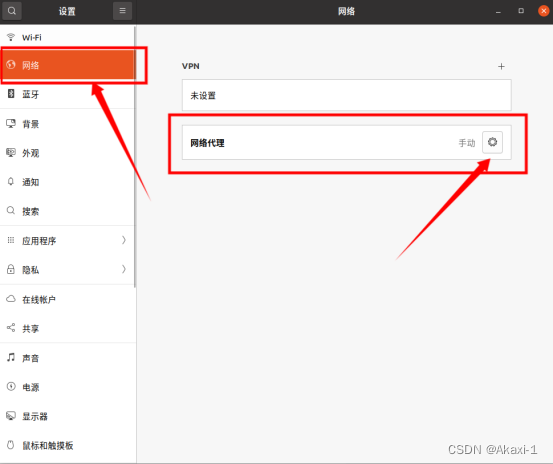

点击网络代理
可以看到HTTP和HTTPS的代理端口，相应的将修改Git端口指令改为对于端口号，我的就是：
git config --global http.proxy 127.0.0.1:8889git config --global https.proxy 127.0.0.1:8889

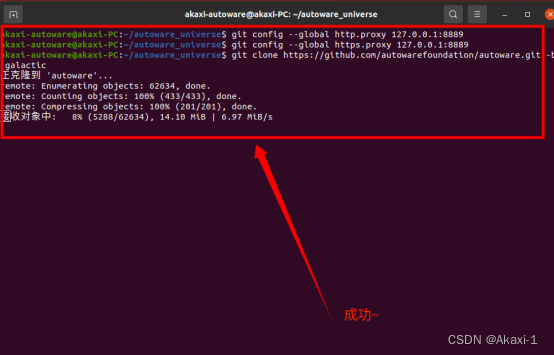

输入配置端口指令后，再次执行克隆指令，就可以将autoware克隆到本地啦！！！

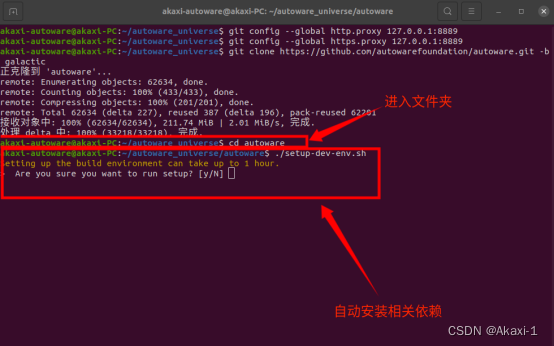

4.自动安装相关依赖
进入下载好的autoware_universe文件夹下的autoware
cd autoware再自动安装相关依赖
./setup-dev-env.sh然后就是嘎嘎自动配置相关环境

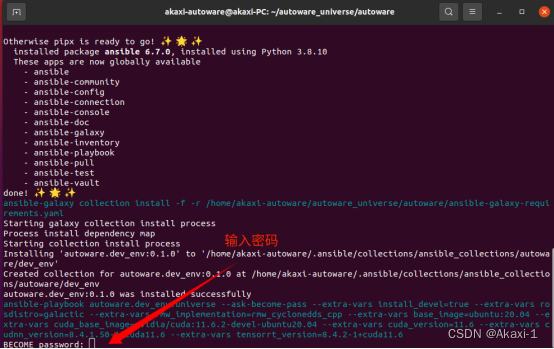

让输入密码记得输入喔

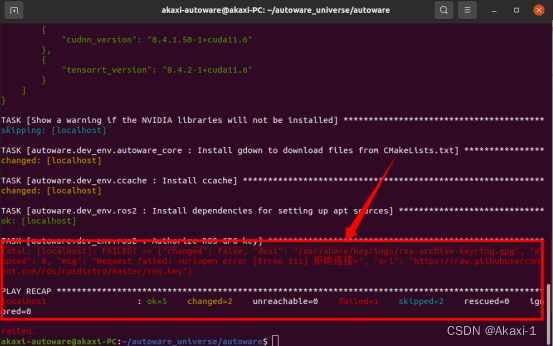

最后，出现此报错就说明完成啦！后面会手动配置环境的~
5.安装rmw_implementation

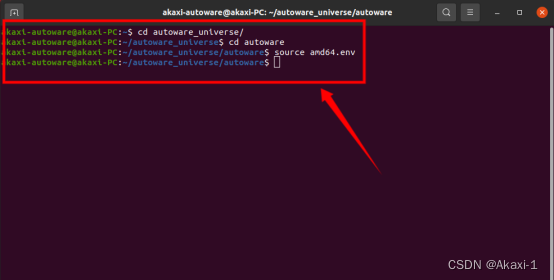

配置一下环境变量
cd autoware_universe/source amd64.env

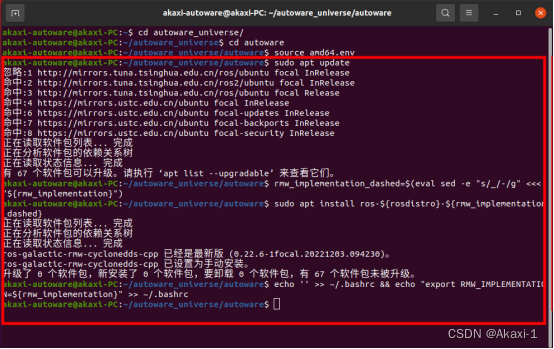

【1】sudo apt update【2】rmw_implementation_dashed=$(eval sed -e "s/_/-/g" <<< "${rmw_implementation}")sudo apt install ros-${rosdistro}-${rmw_implementation_dashed}【3】echo '' >> ~/.bashrc && echo "export RMW_IMPLEMENTATION=${rmw_implementation}" >> ~/.bashrc完成~
九、安装pacmod

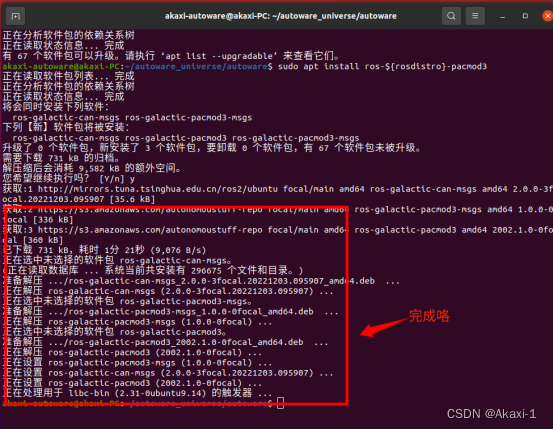

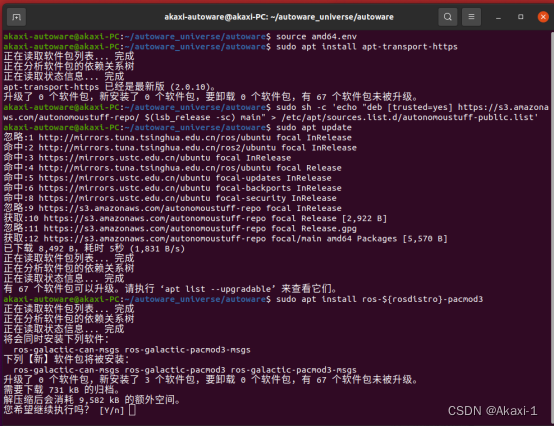

依次输入指令执行安装
【1】cd autoware_universe/【2】source amd64.env【3】sudo apt install apt-transport-https【4】sudo sh -c 'echo "deb [trusted=yes] https://s3.amazonaws.com/autonomoustuff-repo/ $(lsb_release -sc) main" > /etc/apt/sources.list.d/autonomoustuff-public.list'【5】sudo apt update【6】sudo apt install ros-${rosdistro}-pacmod3
十、安装autoware_core

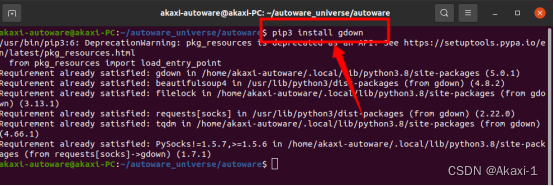

pip3 install gdown
十一、安装autoware universe dependencies
1.指令安装（慢且不推荐）

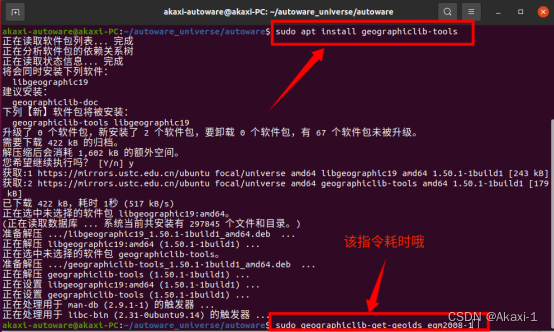

输入指令安装autoware universe dependencies

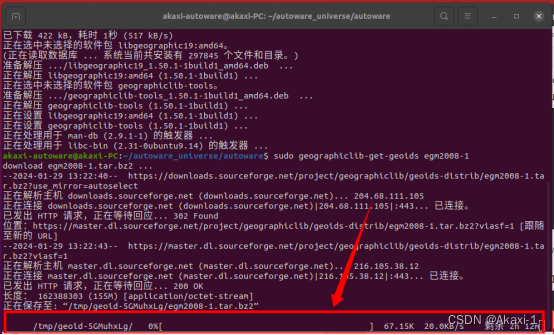

【1】sudo apt install geographiclib-tools【2】sudo geographiclib-get-geoids egm2008-1

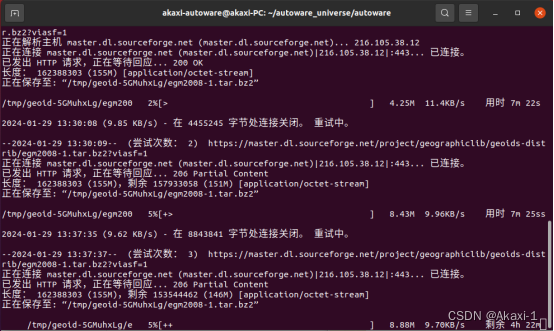

嘎嘎下载（大概5小时）
中途可能多次关闭，但是会重新连接，耐心等待即可（ps:144MB的东西搞这么久服了）
下载需要4-5小时，取决于节点网络与站点网络，因为在下载到90%的时候突然犯病失败，心态炸了的我打算另辟蹊径，想着能不能自行安装，因为之前通过虚拟机指令安装成功，所以有下载的具体信息，所以采用了下面的方法（推荐）。
2.官网下载安装（快且推荐）

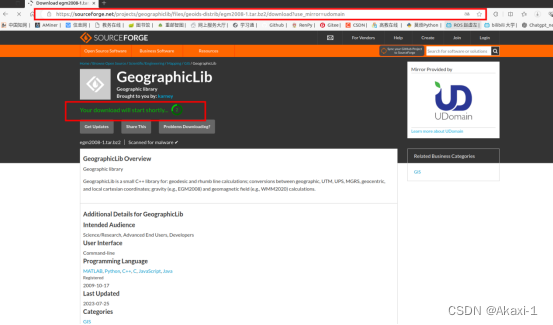

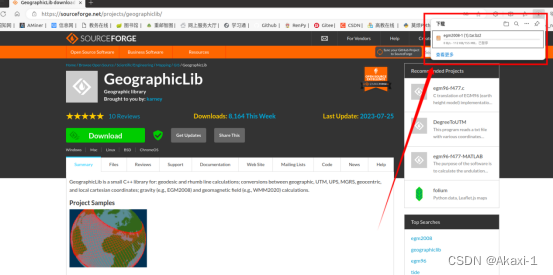

【官网】https://sourceforge.net/projects/geographiclib/postdownload
输入上面的官网链接，即可进入下载
记得科学上网，嘎嘎下载，网速快仅需1分钟

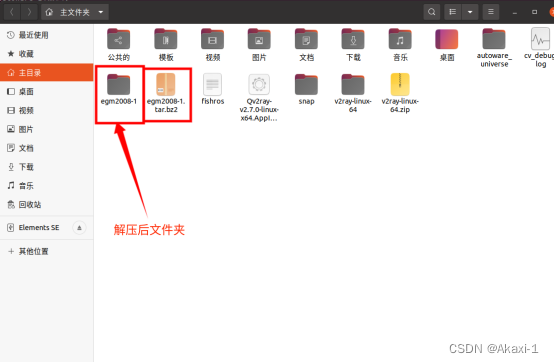

下载后，把压缩包解压

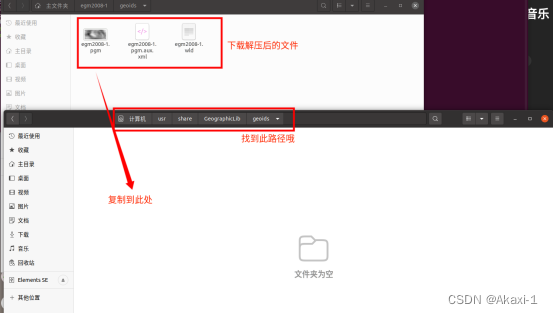

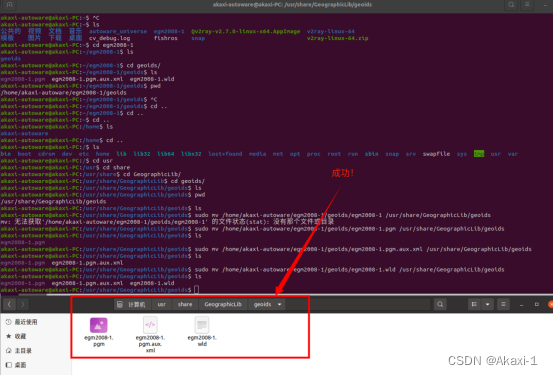

将下载解压的3个文件复制到/usr/share/GeographicLib/geoids目录下，完成啦，是不是轻松加愉快
【可以通过指令移动3个文件】
【1】sudo mv /home/akaxi-autoware/egm2008-1/geoids/egm2008-1.pgm /usr/share/GeographicLib/geoids【2】sudo mv /home/akaxi-autoware/egm2008-1/geoids/egm2008-1.pgm.aux.xml /usr/share/GeographicLib/geoids【3】sudo mv /home/akaxi-autoware/egm2008-1/geoids/egm2008-1.wld /usr/share/GeographicLib/geoids
成功~~撒花
十二、安装pre_commit

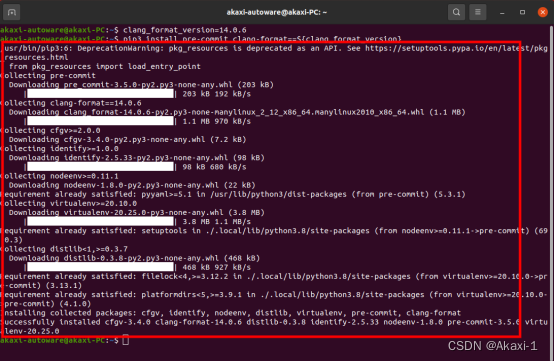

输入指令安装
【1】clang_format_version=14.0.6【2】pip3 install pre-commit clang-format==${clang_format_version}
成功！
继续继续输入指令：

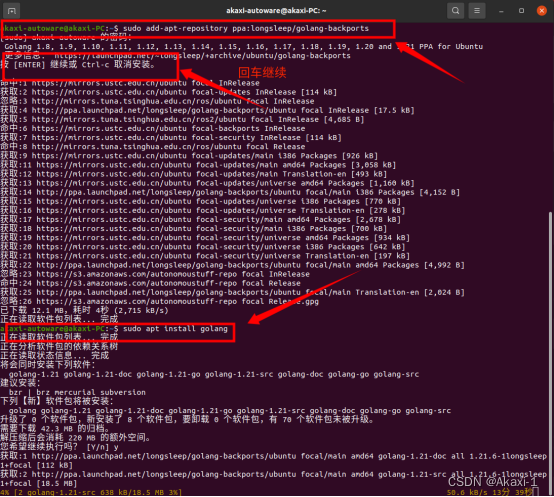

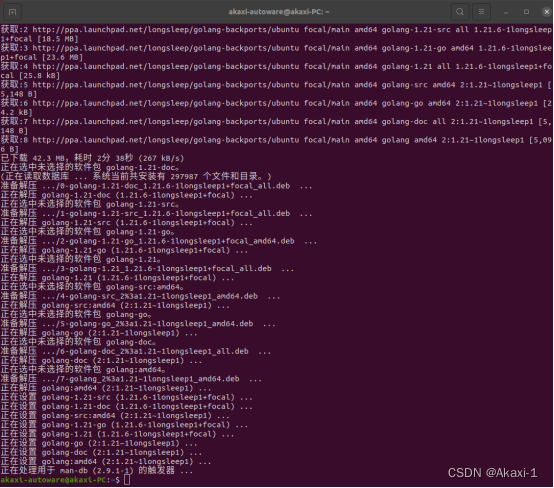

sudo add-apt-repository ppa:longsleep/golang-backportssudo apt install golang
嘎嘎下载
完成！！！加油~~
十三、安装CUDA
1.指令安装CUDA
输入指令安装

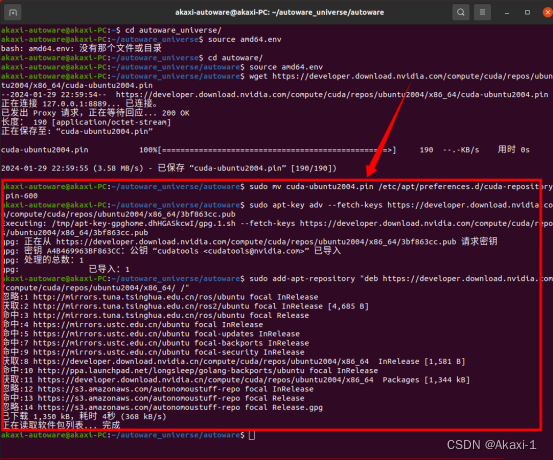

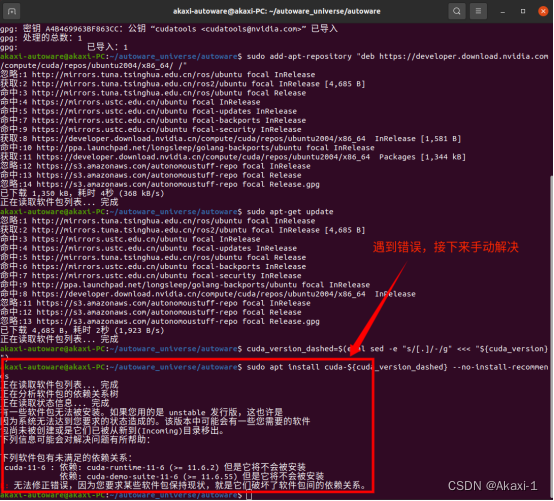

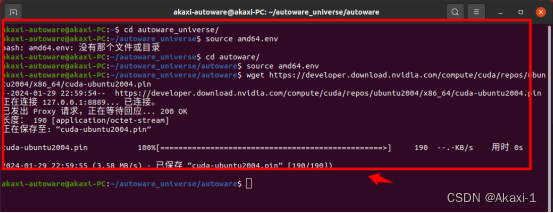

【1】cd autoware_universe/【2】source amd64.env【3】wget https://developer.download.nvidia.com/compute/cuda/repos/ubuntu2004/x86_64/cuda-ubuntu2004.pin
【4】sudo mv cuda-ubuntu2004.pin /etc/apt/preferences.d/cuda-repository-pin-600【5】sudo apt-key adv --fetch-keys https://developer.download.nvidia.com/compute/cuda/repos/ubuntu2004/x86_64/3bf863cc.pub【6】sudo add-apt-repository "deb https://developer.download.nvidia.com/compute/cuda/repos/ubuntu2004/x86_64/ /"【7】sudo apt-get update【8】cuda_version_dashed=$(eval sed -e "s/[.]/-/g" <<< "${cuda_version}")【9】sudo apt install cuda-${cuda_version_dashed} --no-install-recommends
2.问题解决

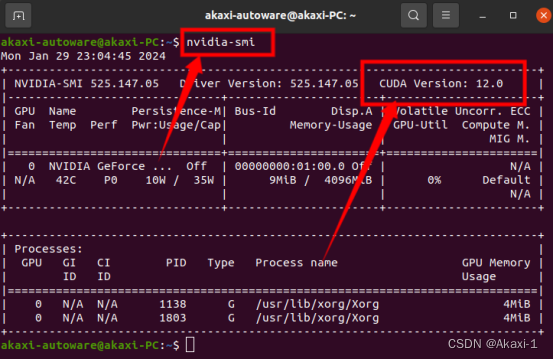

输入指令查看显卡：
nvidia-smi
这里我的笔记本支持CUDA版本12以上~

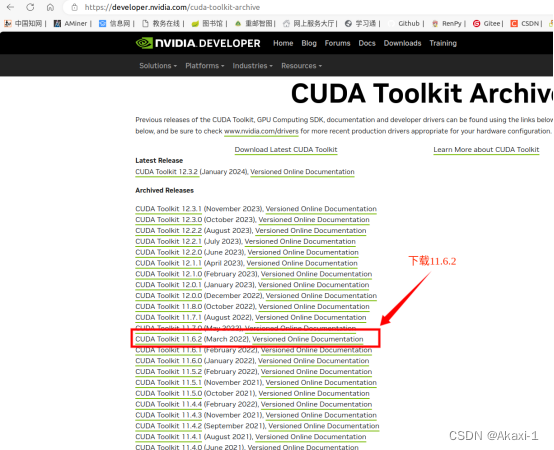

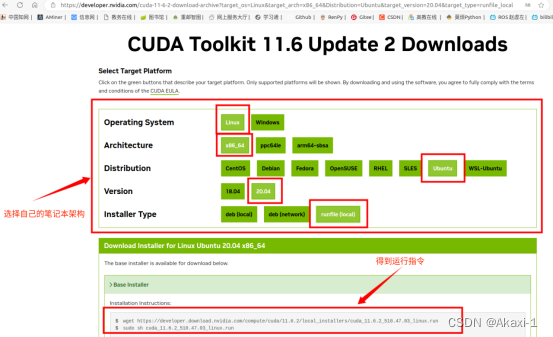

接下来到官网进行下载，选择需要的CUDA最好是env中写的11.6.2版本下载
【官网链接】https://developer.nvidia.com/cuda-toolkit-archive

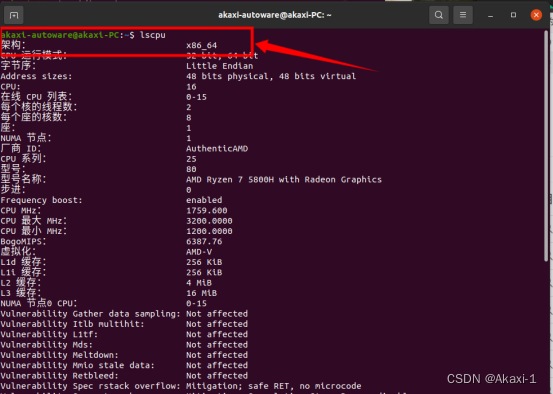

输入lscpu查看电脑架构
选择架构后得到指令，在终端输入喔，我的是

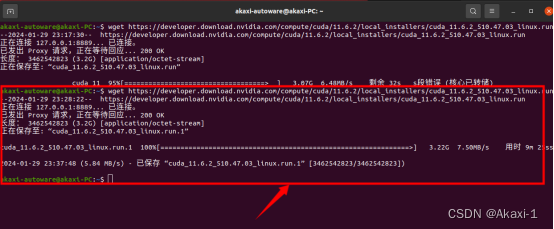

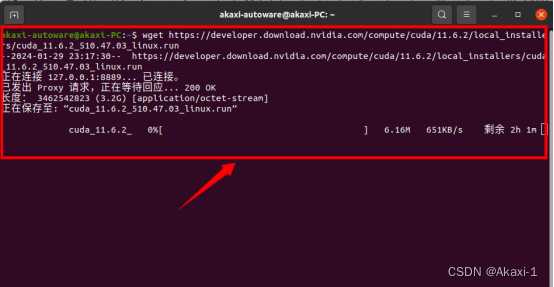

【1】wget https://developer.download.nvidia.com/compute/cuda/11.6.2/local_installers/cuda_11.6.2_510.47.03_linux.run【2】sudo sh cuda_11.6.2_510.47.03_linux.run
开始下载3.2G大小的文件，比较耗时间喔，大概20分钟
如果遇到下载暂停中断，显示s段错误（核心已转移），重复输入第一条指令下载试试，实在不行参考博客
【s段错误链接】https://blog.csdn.net/seaflyren/article/details/104131269
下载成功！！！
输入第二条指令安装
sudo sh cuda_11.6.2_510.47.03_linux.run【这里输入指令需要等待一会儿~】

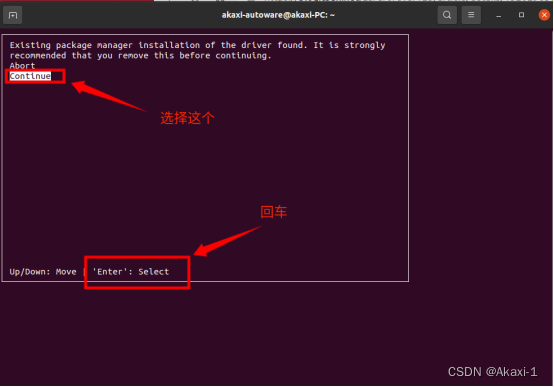

选择继续，然后回车

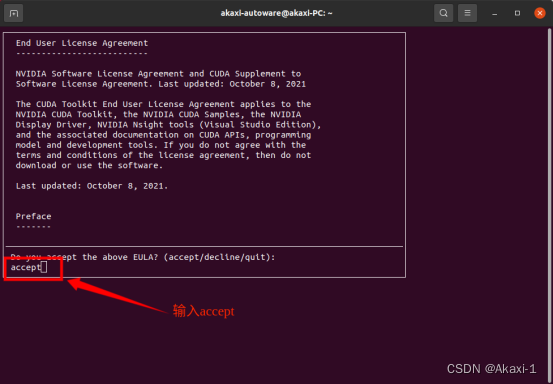

输入accept接受

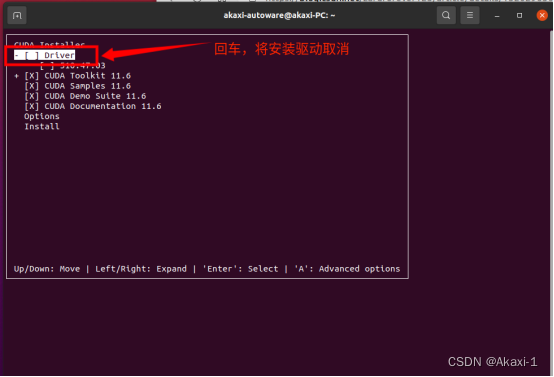

回车，将安装驱动取消【不要取消！不要取消！不要取消！后面测试取消驱动安装失败啦】

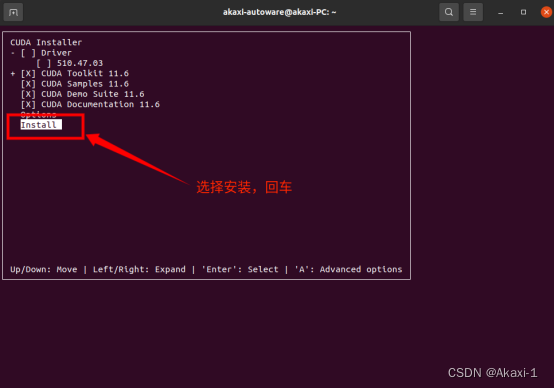

选择安装，回车【Driver项目不要取消哈】
【耐心等待5min左右~~】

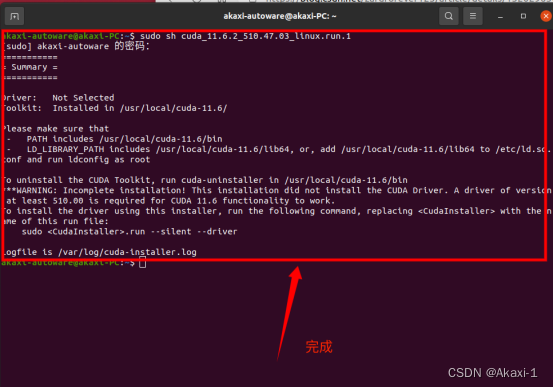

完成~

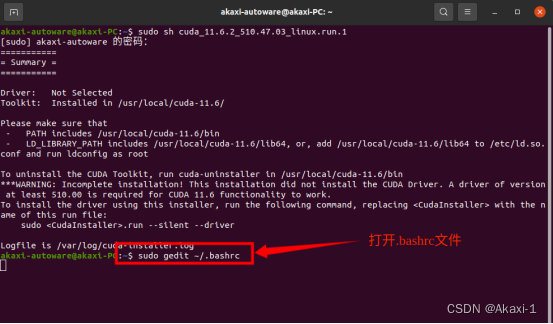

接下来配置一下环境变量，输入指令

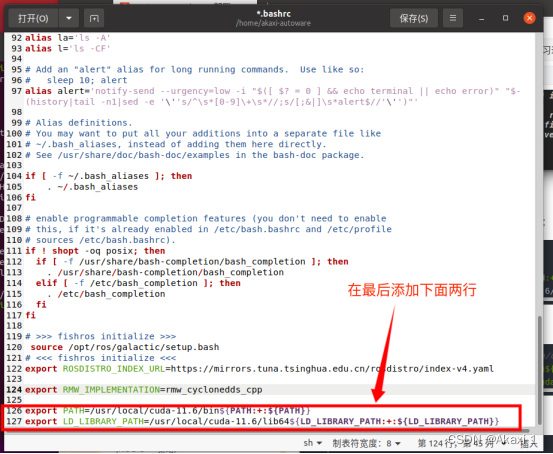

sudo gedit ~/.bashrc
在打开的.bashrc最后添加下面两行喔：
export PATH=/usr/local/cuda-11.6/bin${PATH:+:${PATH}} export LD_LIBRARY_PATH=/usr/local/cuda-11.6/lib64${LD_LIBRARY_PATH:+:${LD_LIBRARY_PATH}}
保存后关闭

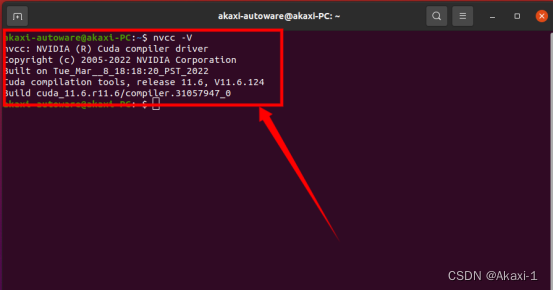

输入指令ncvv -V检查安装是否成功~
【如果输入指令显示未安装，在前面的驱动安装是否取消了，不要取消喔】
十四、安装cuDNN and TensorRT

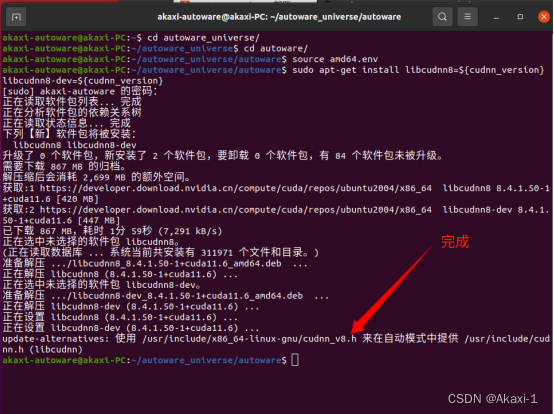

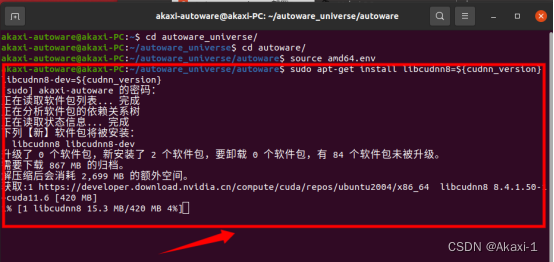

输入指令安装CuDNN和TensorRT
【1】cd autoware_universe/【2】source amd64.env【3】sudo apt-get install libcudnn8=${cudnn_version} libcudnn8-dev=${cudnn_version}
【4】sudo apt-mark hold libcudnn8 libcudnn8-dev【5】sudo apt-get install libnvinfer8=${tensorrt_version} libnvonnxparsers8=${tensorrt_version} libnvparsers8=${tensorrt_version} libnvinfer-plugin8=${tensorrt_version} libnvinfer-dev=${tensorrt_version} libnvonnxparsers-dev=${tensorrt_version} libnvparsers-dev=${tensorrt_version} libnvinfer-plugin-dev=${tensorrt_version}

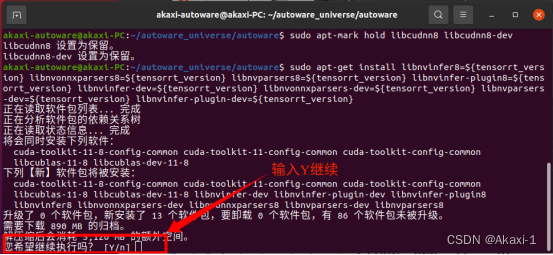

输入Y继续下载喔

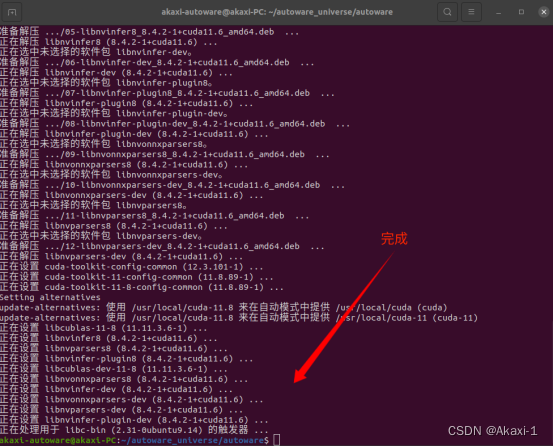

完成，继续输入指令下载

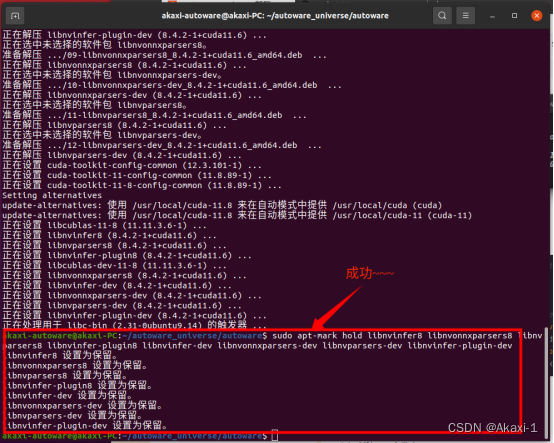

【6】sudo apt-mark hold libnvinfer8 libnvonnxparsers8 libnvparsers8 libnvinfer-plugin8 libnvinfer-dev libnvonnxparsers-dev libnvparsers-dev libnvinfer-plugin-dev
成功！！！
十五、下载Universe代码

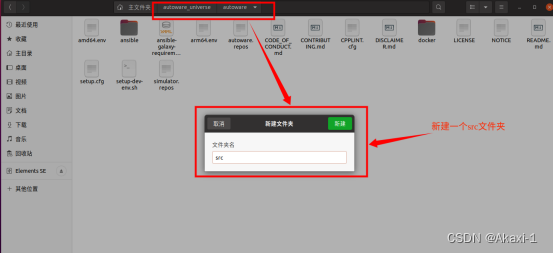

新建一个src文件夹

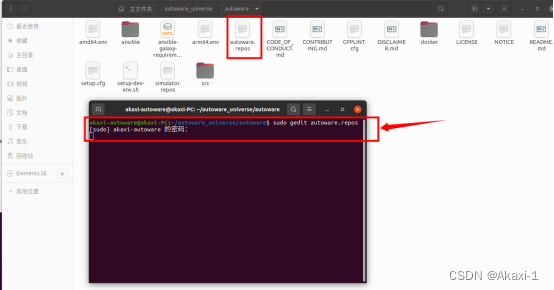

右键在终端打开，输入指令打开autoware.repos文件进行修改
sudo gedit autoware.repos

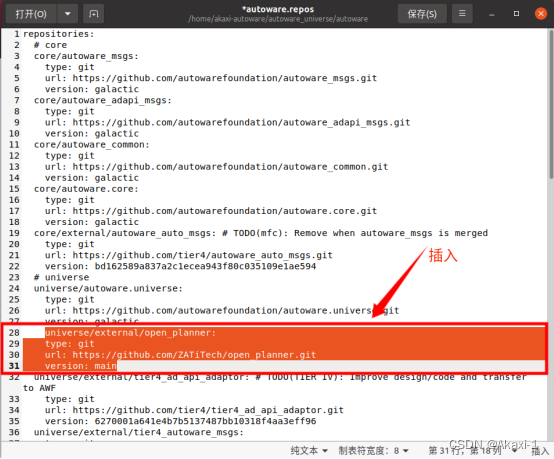

在第27和第28行之间插入下面的代码
universe/external/open_planner: type: git url: https://github.com/ZATiTech/open_planner.git version: main保存后退出，然后挂上节点
./Qv2ray-v2.7.0-linux-x64.AppImage【执行Qv2ray】配置一下Git端口

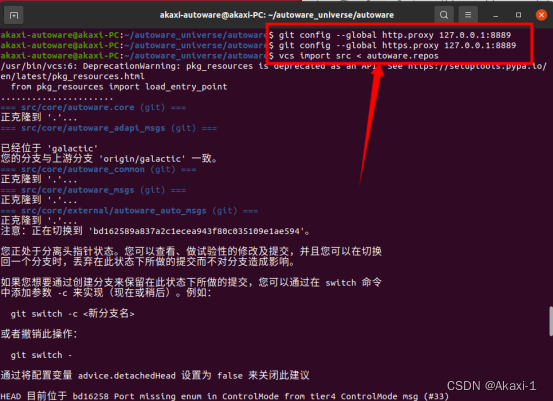

git config --global http.proxy 127.0.0.1:8889git config --global https.proxy 127.0.0.1:8889执行指令
vcs import src < autoware.repos
成功！

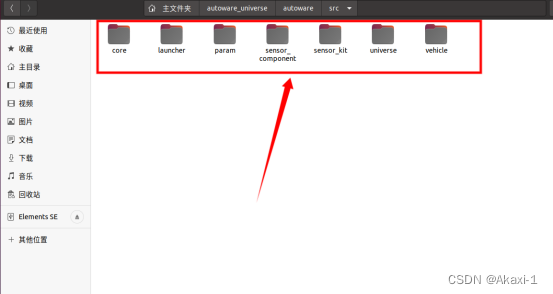

可以看到src文件下成功下载universe代码咯！！！
十六、安装 Autoware ROS依赖包
1.失败案例

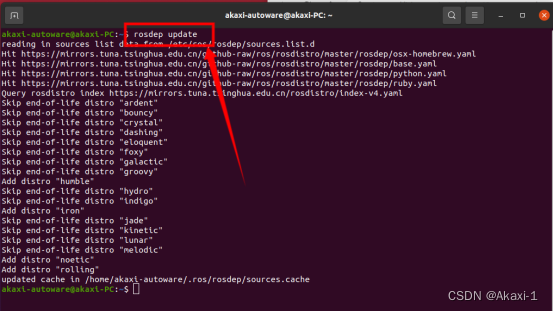

指令更新更新 rosdep 数据库
rosdep update

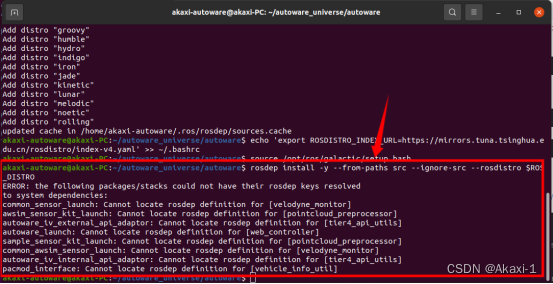

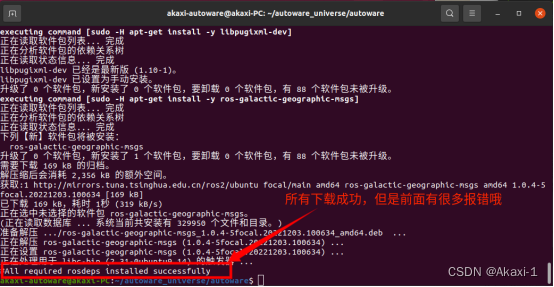

这里其实是失败的，，skip跳过了很多，回溯前面【第七章安装ros2_dev_tools】解决

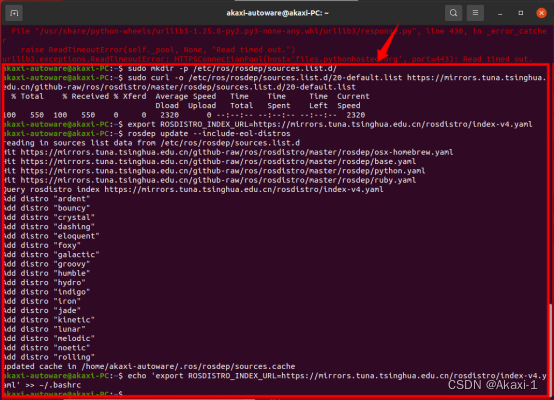

【1】sudo mkdir -p /etc/ros/rosdep/sources.list.d/【2】sudo curl -o /etc/ros/rosdep/sources.list.d/20-default.list https://mirrors.tuna.tsinghua.edu.cn/github-raw/ros/rosdistro/master/rosdep/sources.list.d/20-default.list【3】export ROSDISTRO_INDEX_URL=https://mirrors.tuna.tsinghua.edu.cn/rosdistro/index-v4.yaml【4】rosdep update --include-eol-distros【5】echo 'export ROSDISTRO_INDEX_URL=https://mirrors.tuna.tsinghua.edu.cn/rosdistro/index-v4.yaml' >> ~/.bashrc安装ROS依赖
【1】source /opt/ros/galactic/setup.bash【2】rosdep install -y --from-paths src --ignore-src --rosdistro $ROS_DISTRO如果遇到问题：
【解决链接】https://blog.csdn.net/weixin_50518868/article/details/119717777
用下面指令下载，把[XXX]里面的东西补上
sudo apt-get install ros-galactic-【缺少的依赖】我缺少：ros-galactic-velodyne_monitorros-galactic-pointcloud_preprocessorros-galactic-tier4_api_utilsros-galactic-web_controllerros-galactic-vehicle_info_util【注意把_换成-】那我的指令就是sudo apt-get install ros-galactic-velodyne-monitor ros-galactic-pointcloud-preprocessor ros-galactic-tier4-api-utils ros-galactic-web-controller ros-galactic-pointcloud-preprocessor ros-galactic-velodyne-monitor ros-galactic-tier4-api-utils ros-galactic-vehicle-info-util【但是提示我未定义到软件依赖项目，搜寻各大CSDN等博客未果，于是重头再来，删掉src，回退第十五章】
2.成功案例
先挂载节点【执行Qv2ray】
./Qv2ray-v2.7.0-linux-x64.AppImage配置一下Git端口
git config --global http.proxy 127.0.0.1:8889git config --global https.proxy 127.0.0.1:8889更新rosdep
rosdep update --include-eol-distros下载
【1】source /opt/ros/galactic/setup.bash【2】rosdep install -y --from-paths src --ignore-src --rosdistro $ROS_DISTRO【如果不成功，还是像前面的失败案例一样，把src文件删掉，重新按照十五章下载Universe代码，试试用mkdir src指令创建src文件夹，再来一次~】

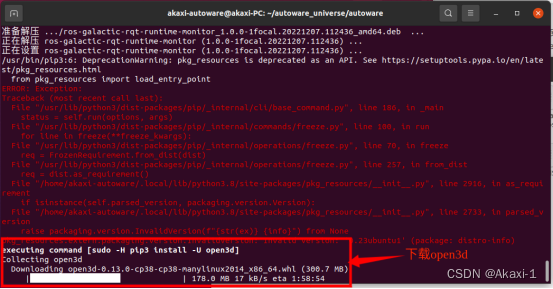

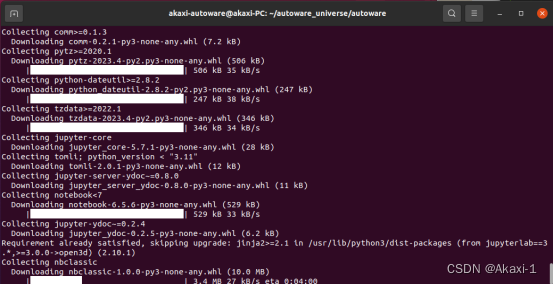

这里下载open3d比较慢需要2小时左右
下载完open3d后，会下载各种依赖，还需要大概2小时~

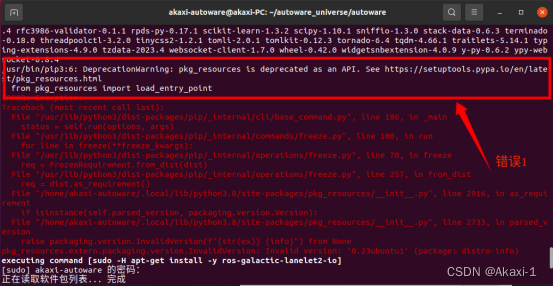

回溯前面的报错，是这两个问题：
问题1

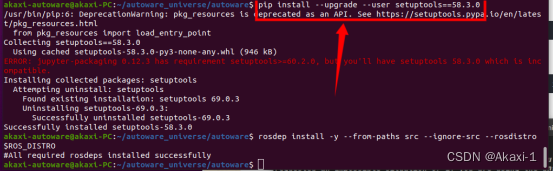

解决问题1：
pip install --upgrade --user setuptools==58.3.0

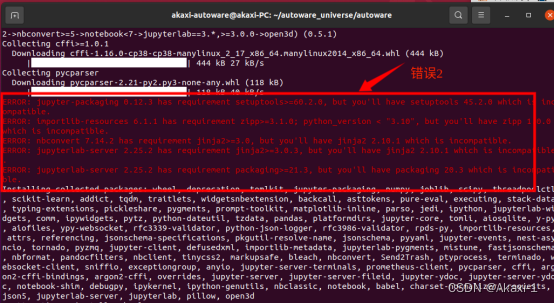

问题2
解决问题2，输入指令解决

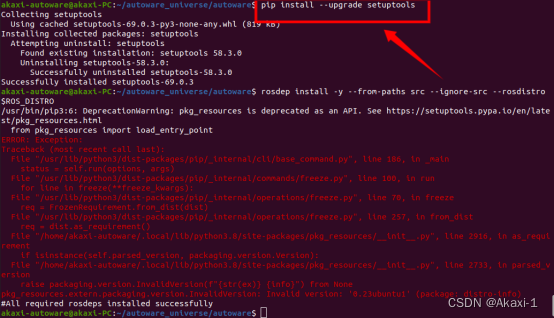

pip install --upgrade setuptools
成功啦~~~~耗时4-5小时

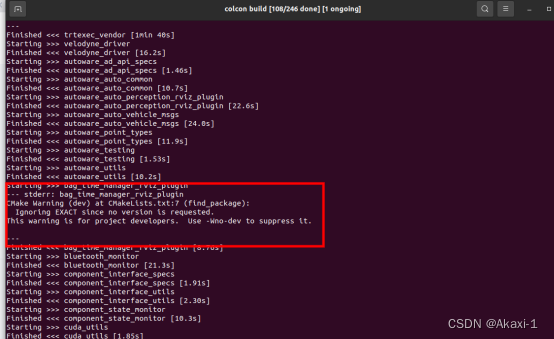

十七、编译空间
输入指令开始编译：

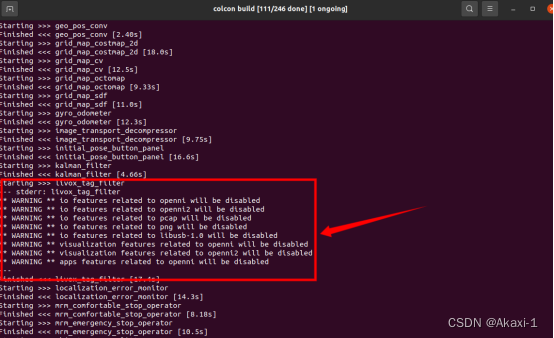

colcon build --symlink-install --cmake-args -DCMAKE_BUILD_TYPE=Release
1.colcon编译的时老是卡死

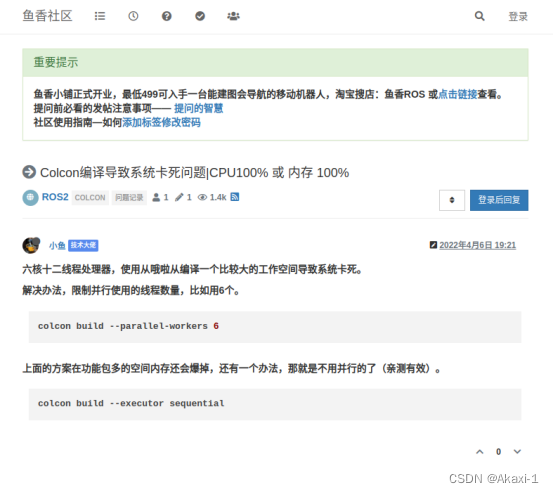

【解决办法】
https://fishros.org.cn/forum/topic/116/colcon%E7%BC%96%E8%AF%91%E5%AF%BC%E8%87%B4%E7%B3%BB%E7%BB%9F%E5%8D%A1%E6%AD%BB%E9%97%AE%E9%A2%98-cpu100-%E6%88%96-%E5%86%85%E5%AD%98-100
给出参考指令：
colcon build --parallel-workers 6
colcon build --executor sequential
colcon编译时依次构建，不按照并行构建，下面的指令：
【也许可以】colcon build --symlink-install --cmake-args -DCMAKE_BUILD_TYPE=Release --executor sequential

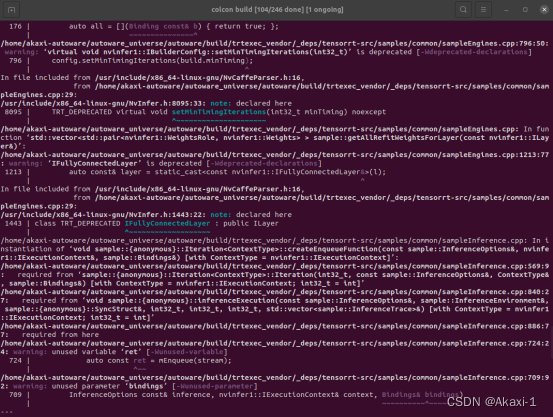

2.trtexec_vendor包错误

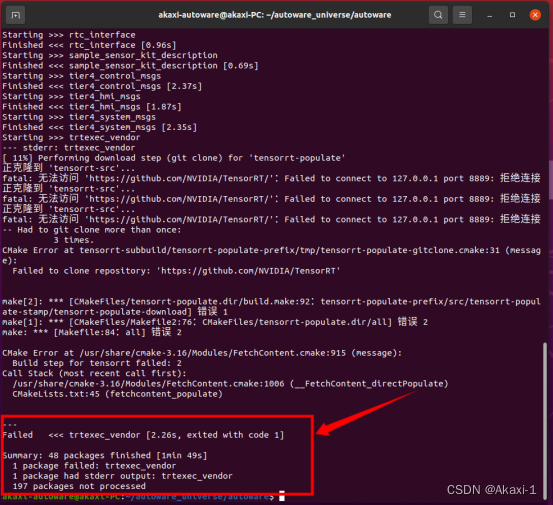

只编译了48个包，现在科学上网试试。
先挂载节点【执行Qv2ray】
./Qv2ray-v2.7.0-linux-x64.AppImage配置一下Git端口
git config --global http.proxy 127.0.0.1:8889git config --global https.proxy 127.0.0.1:8889再编译试试
显示网络问题
【解决办法】https://blog.csdn.net/yz2630570484/article/details/132902294#t17

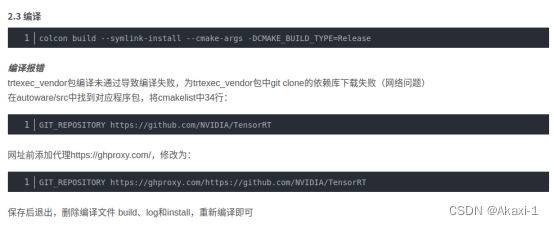

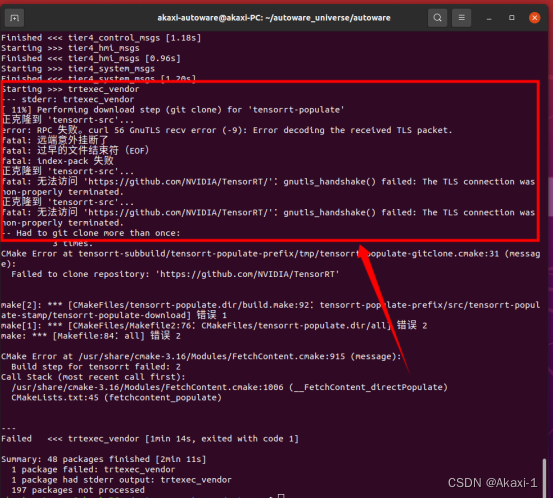

编译报错：
trtexec_vendor包编译未通过导致编译失败，为trtexec_vendor包中git clone的依赖库下载失败（网络问题）
在autoware/src中找到对应程序包，将cmakelist中34行：
GIT_REPOSITORY https://github.com/NVIDIA/TensorRT网址前添加代理https://ghproxy.com/，修改为：
GIT_REPOSITORY https://ghproxy.com/https://github.com/NVIDIA/TensorRT保存后退出，删除编文件 build、log和install，重新编译即可

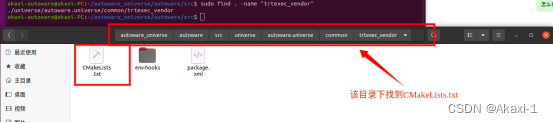

使用指令找到trtexec_vendor包
sudo find . -name "trtexec_vendor"在路径：
~/autoware_universe/autoware/src/universe/autoware.universe/common/trtexec_vendor找到CMakeList.txt文件哦打开后

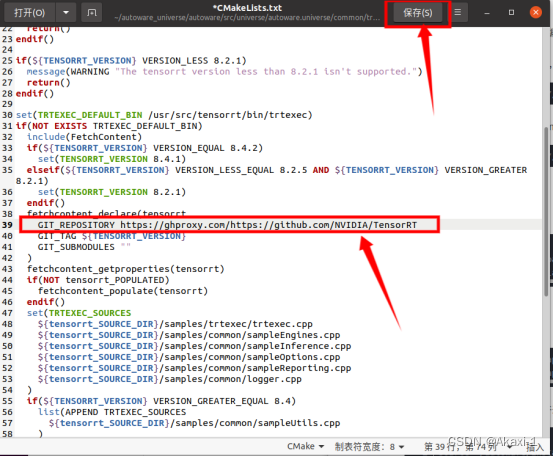

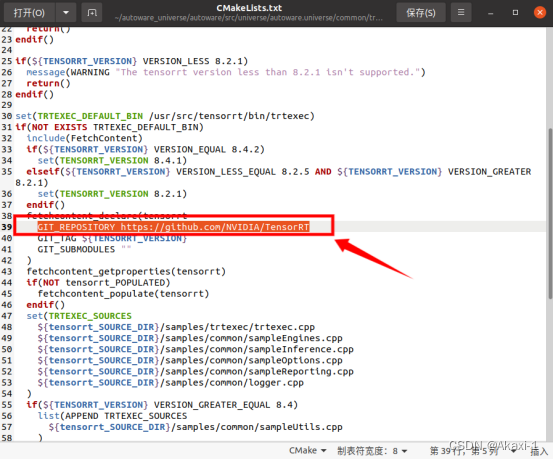

在第39行找到：GIT_REPOSITORY https://github.com/NVIDIA/TensorRT改为：GIT_REPOSITORY https://ghproxy.com/https://github.com/NVIDIA/TensorRT
保存后退出哦

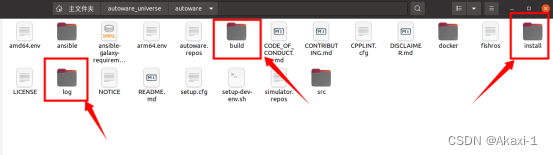

删除编译文件 build、log和install，重新编译即可
取消代理git config --global --unset http.proxygit config --global --unset https.proxy
编译完成后进行测试，待进行~~
2024.2.25
