技术背景
我们在对接Unity下推送模块的时候，遇到这样的技术诉求，开发者希望在Android的Unity场景下，获取到前后摄像头的数据，并投递到RTMP服务器，实现低延迟的数据采集处理。
在此之前，我们已经有了非常成熟的RTMP推送模块，也实现了Android平台Unity环境下的Camera场景采集，针对这个技术需求，有两种解决方案：
1. 通过针对原生android camera接口封装，打开摄像头，并回调NV12|NV21数据，在Unity环境下渲染即可；
2. 通过WebCamTexture组件，通过系统接口，拿到数据，直接编码推送。
对于第一种方案，涉及到camera接口的二次封装和数据回调，也可以实现，但是不如WebCamTexture组件方便，本文主要介绍下方案2。
WebCamTexture
WebCamTexture继承自Texture，下面是官方资料介绍。
描述
WebCam Texture 是实时视频输入渲染到的纹理。
静态变量
| devices | 返回可用设备列表。 |
变量
| autoFocusPoint | 通过此属性可以设置/获取摄像机的自动焦点。仅在 Android 和 iOS 设备上有效。 |
| deviceName | 设置此属性可指定要使用的设备的名称。 |
| didUpdateThisFrame | 视频缓冲区是否更新了此帧？ |
| isDepth | 如果纹理基于深度数据，则此属性为 true。 |
| isPlaying | 返回摄像机当前是否正在运行。 |
| requestedFPS | 设置摄像机设备的请求的帧率（以每秒帧数为单位）。 |
| requestedHeight | 设置摄像机设备的请求的高度。 |
| requestedWidth | 设置摄像机设备的请求的宽度。 |
| videoRotationAngle | 返回一个顺时针角度（以度为单位），可以使用此角度旋转多边形以使摄像机内容以正确的方向显示。 |
| videoVerticallyMirrored | 返回纹理图像是否垂直翻转。 |
构造函数
| WebCamTexture | 创建 WebCamTexture。 |
公共函数
| GetPixel | 返回坐标 (x, y) 上的像素颜色。 |
| GetPixels | 获取像素颜色块。 |
| GetPixels32 | 返回原始格式的像素数据。 |
| Pause | 暂停摄像机。 |
| Play | 启动摄像机。 |
| Stop | 停止摄像机。 |
技术实现

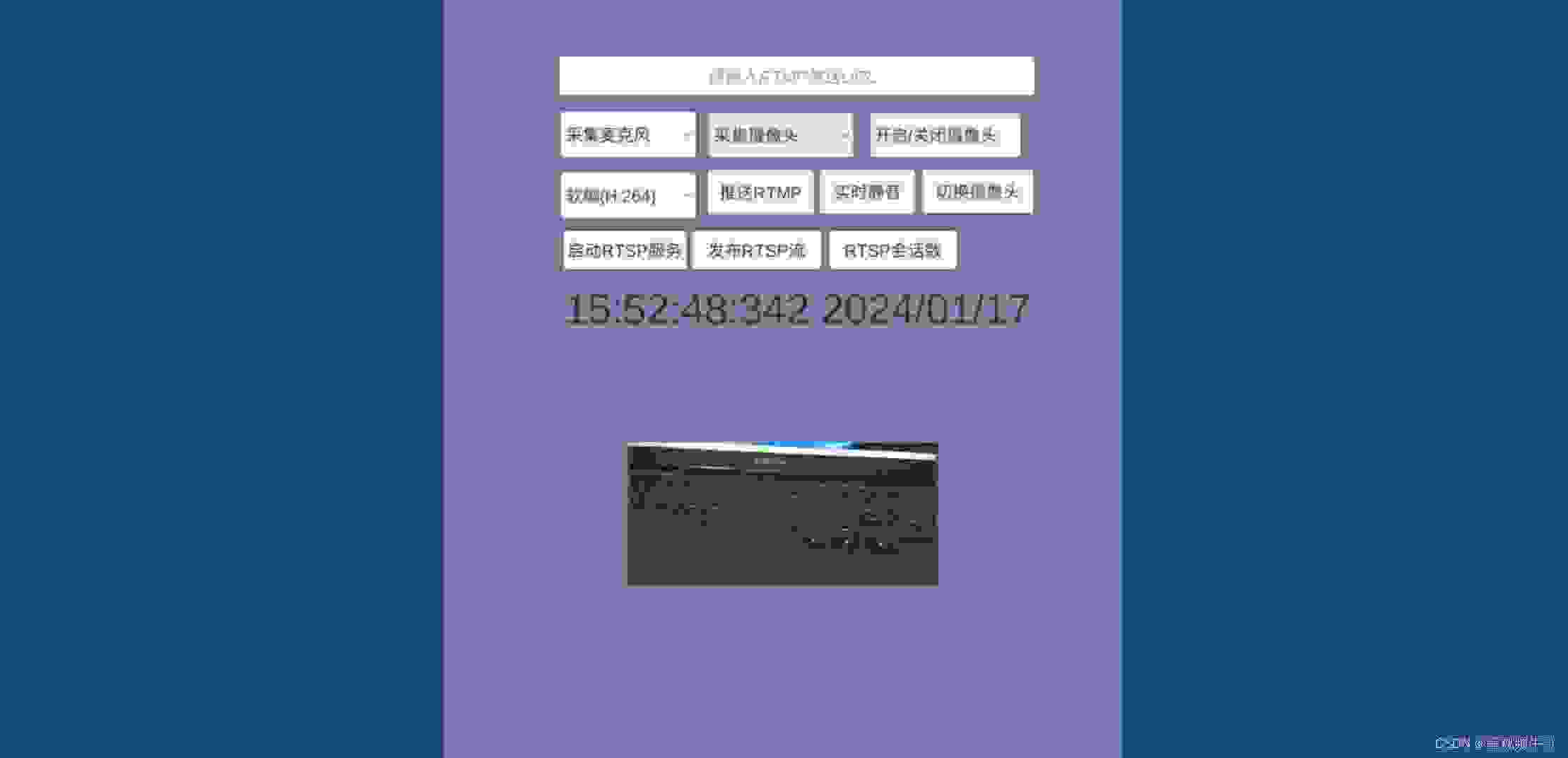

本文以大牛直播SDK的Unity下WebCamTexture采集推送为例，audio的话，可以采集麦克风，或者通过audioclip采集unity场景的audio，video数据的话，可以采集unity场景的camera，或者摄像头数据。
除此之外，还可以设置常规的编码参数，比如软、硬编码，帧率码率关键帧等。
先说打开摄像头：
public IEnumerator InitCameraCor() { // 请求权限 yield return Application.RequestUserAuthorization(UserAuthorization.WebCam); if (Application.HasUserAuthorization(UserAuthorization.WebCam) && WebCamTexture.devices.Length > 0) { // 创建相机贴图 web_cam_texture_ = new WebCamTexture(WebCamTexture.devices[web_cam_index_].name, web_cam_width_, web_cam_height_, fps_); web_cam_raw_image_.texture = web_cam_texture_; web_cam_texture_.Play(); } }前后摄像头切换
private void SwitchCamera() { if (WebCamTexture.devices.Length < 1) return; if (web_cam_texture_ != null && web_cam_texture_.isPlaying) { web_cam_raw_image_.enabled = false; web_cam_texture_.Stop(); web_cam_texture_ = null; } web_cam_index_++; web_cam_index_ = web_cam_index_ % WebCamTexture.devices.Length; web_cam_texture_ = new WebCamTexture(WebCamTexture.devices[web_cam_index_].name, web_cam_width_, web_cam_height_, fps_); web_cam_raw_image_.texture = web_cam_texture_; web_cam_raw_image_.enabled = true; web_cam_texture_.Play(); }启动|停止RTMP
private void OnPusherBtnClicked() { if (is_pushing_rtmp_) { if(!is_rtsp_publisher_running_) { StopCaptureAvData(); if (coroutine_ != null) { StopCoroutine(coroutine_); coroutine_ = null; } } StopRtmpPusher(); btn_pusher_.GetComponentInChildren<Text>().text = "推送RTMP"; } else { bool is_started = StartRtmpPusher(); if(is_started) { btn_pusher_.GetComponentInChildren<Text>().text = "停止RTMP"; if(!is_rtsp_publisher_running_) { StartCaptureAvData(); coroutine_ = StartCoroutine(OnPostVideo()); } } } }推送RTMP实现如下：
public bool StartRtmpPusher() { if (is_pushing_rtmp_) { Debug.Log("已推送.."); return false; } //获取输入框的url string url = input_url_.text.Trim(); if (!is_rtsp_publisher_running_) { InitAndSetConfig(); } if (pusher_handle_ == 0) { Debug.LogError("StartRtmpPusher, publisherHandle is null.."); return false; } NT_PB_U3D_SetPushUrl(pusher_handle_, rtmp_push_url_); int is_suc = NT_PB_U3D_StartPublisher(pusher_handle_); if (is_suc == DANIULIVE_RETURN_OK) { Debug.Log("StartPublisher success.."); is_pushing_rtmp_ = true; } else { Debug.LogError("StartPublisher failed.."); return false; } return true; }对应的InitAndSetConfig()实现如下：
private void InitAndSetConfig() { if ( java_obj_cur_activity_ == null ) { Debug.LogError("getApplicationContext is null"); return; } int audio_opt = 1; int video_opt = 3; video_width_ = camera_.pixelWidth; video_height_ = camera_.pixelHeight; pusher_handle_ = NT_PB_U3D_Open(audio_opt, video_opt, video_width_, video_height_); if (pusher_handle_ != 0){ Debug.Log("NT_PB_U3D_Open success"); NT_PB_U3D_Set_Game_Object(pusher_handle_, game_object_); } else { Debug.LogError("NT_PB_U3D_Open failed!"); return; } int fps = 30; int gop = fps * 2; if(video_encoder_type_ == (int)PB_VIDEO_ENCODER_TYPE.VIDEO_ENCODER_HARDWARE_AVC) { int h264HWKbps = setHardwareEncoderKbps(true, video_width_, video_height_); h264HWKbps = h264HWKbps * fps / 25; Debug.Log("h264HWKbps: " + h264HWKbps); int isSupportH264HWEncoder = NT_PB_U3D_SetVideoHWEncoder(pusher_handle_, h264HWKbps); if (isSupportH264HWEncoder == 0) { NT_PB_U3D_SetNativeMediaNDK(pusher_handle_, 0); NT_PB_U3D_SetVideoHWEncoderBitrateMode(pusher_handle_, 1); // 0:CQ, 1:VBR, 2:CBR NT_PB_U3D_SetVideoHWEncoderQuality(pusher_handle_, 39); NT_PB_U3D_SetAVCHWEncoderProfile(pusher_handle_, 0x08); // 0x01: Baseline, 0x02: Main, 0x08: High // NT_PB_U3D_SetAVCHWEncoderLevel(pusher_handle_, 0x200); // Level 3.1 // NT_PB_U3D_SetAVCHWEncoderLevel(pusher_handle_, 0x400); // Level 3.2 // NT_PB_U3D_SetAVCHWEncoderLevel(pusher_handle_, 0x800); // Level 4 NT_PB_U3D_SetAVCHWEncoderLevel(pusher_handle_, 0x1000); // Level 4.1 多数情况下,这个够用了 //NT_PB_U3D_SetAVCHWEncoderLevel(pusher_handle_, 0x2000); // Level 4.2 // NT_PB_U3D_SetVideoHWEncoderMaxBitrate(pusher_handle_, ((long)h264HWKbps)*1300); Debug.Log("Great, it supports h.264 hardware encoder!"); } } else if(video_encoder_type_ == (int)PB_VIDEO_ENCODER_TYPE.VIDEO_ENCODER_HARDWARE_HEVC) { int hevcHWKbps = setHardwareEncoderKbps(false, video_width_, video_height_); hevcHWKbps = hevcHWKbps*fps/25; Debug.Log("hevcHWKbps: " + hevcHWKbps); int isSupportHevcHWEncoder = NT_PB_U3D_SetVideoHevcHWEncoder(pusher_handle_, hevcHWKbps); if (isSupportHevcHWEncoder == 0) { NT_PB_U3D_SetNativeMediaNDK(pusher_handle_, 0); NT_PB_U3D_SetVideoHWEncoderBitrateMode(pusher_handle_, 0); // 0:CQ, 1:VBR, 2:CBR NT_PB_U3D_SetVideoHWEncoderQuality(pusher_handle_, 39); // NT_PB_U3D_SetVideoHWEncoderMaxBitrate(pusher_handle_, ((long)hevcHWKbps)*1200); Debug.Log("Great, it supports hevc hardware encoder!"); } } else { if (is_sw_vbr_mode_) //H.264 software encoder { int is_enable_vbr = 1; int video_quality = CalVideoQuality(video_width_, video_height_, true); int vbr_max_bitrate = CalVbrMaxKBitRate(video_width_, video_height_); vbr_max_bitrate = vbr_max_bitrate * fps / 25; NT_PB_U3D_SetSwVBRMode(pusher_handle_, is_enable_vbr, video_quality, vbr_max_bitrate); //NT_PB_U3D_SetSWVideoEncoderSpeed(pusher_handle_, 2); } } NT_PB_U3D_SetAudioCodecType(pusher_handle_, 1); NT_PB_U3D_SetFPS(pusher_handle_, fps); NT_PB_U3D_SetGopInterval(pusher_handle_, gop); if (audio_push_type_ == (int)PB_AUDIO_OPTION.AUDIO_OPTION_MIC_EXTERNAL_PCM_MIXER || audio_push_type_ == (int)PB_AUDIO_OPTION.AUDIO_OPTION_TWO_EXTERNAL_PCM_MIXER) { NT_PB_U3D_SetAudioMix(pusher_handle_, 1); } else { NT_PB_U3D_SetAudioMix(pusher_handle_, 0); } }数据投递
Color32[] cam_texture = web_cam_texture_.GetPixels32(); int rowStride = web_cam_texture_.width * 4; int length = rowStride * web_cam_texture_.height; NT_PB_U3D_OnCaptureVideoRGBA32Data(pusher_handle_, (long)Color32ArrayToIntptr(cam_texture), length, rowStride, web_cam_texture_.width, web_cam_texture_.height, 1, 0, 0, 0, 0);停止RTMP推送
private void StopRtmpPusher() { if(!is_pushing_rtmp_) return; NT_PB_U3D_StopPublisher(pusher_handle_); if(!is_rtsp_publisher_running_) { NT_PB_U3D_Close(pusher_handle_); pusher_handle_ = 0; NT_PB_U3D_UnInit(); } is_pushing_rtmp_ = false; }轻量级RTSP服务的接口封装，之前blog已多次提到，这里不再赘述。
总结
Unity场景下采集摄像头数据并编码打包推送到RTMP服务器或轻量级RTSP服务，采集获取数据不麻烦，主要难点在于需要控制投递到原生模块的帧率，比如设置30帧，实际采集到的数据是50帧，需要均匀的处理数据投递，达到既流畅延迟又低。配合SmartPlayer播放测试，无论是RTMP推送还是轻量级RTSP服务出来的数据，整体都在毫秒级延迟，感兴趣的开发者，可以跟我沟通交流测试。
