海康威视实时视频监控接入学习 2023.2.16

引言1、视频协议简介1.1 RTSP——Real Time Streaming Protocol（实时流传输协议）1.2 RTMP——Real Time Messaging Protocol（实时消息传输协议）1.3 HLS——HTTP Live Streaming（基于HTTP的自适应码率流媒体传输协议） 2、海康在线视频接入实例2.1 查看海康官网API2.1.1 查看获取监控资源列表接口（接口1）2.1.2 查看获取取流地址接口（接口2） 2.2 调用接口获取视频流地址2.2.1 Java 调用（可封装为后端服务供前端js调用）2.2.2 C++ 调用2.2.3 JS调用（有待测试） 2.3 实时视频流在线查看2.3.1 rtsp协议（rtsp://ip:port/BSwvVkAUrG6XAMhIEeIMYb66A84s）2.3.2 rtmp协议（rtmp://ip:port/livetv/hunantv）2.3.3 hls协议（http://ip:port/openUrl/AID3VR/live.m3u8）2.3.3.1 video.js库简介2.3.3.2 video.js库解析hls视频（.m3u8）2.3.3.2.1 html 代码2.3.3.2.2 视频效果 3 总结

引言

        信息时代万物互联、数据共享的发展趋势犹如冬春交替、万象更新一般不可阻挡，与此同时带来的网络及数据安全问题也油然而生，当前视频在线直播、实时安全监控、物联智慧感知在人们的生产和生活中随处可见，极大地体现了计算机硬件、软件和网络等技术的飞速发展。

        不得不承认的是，海康威视在国内视频监控领域无疑是行业翘楚，无论是走在大街上、马路边，还是在大型商超、学校、公园、文娱场所、小区、企业、交通路口，我们都可以看到无处不在的监控设备，如摄像头，那么问题来了，现在需要接入远端视频流，该如何去实现呢？

第一种做法（简单快速、直接高效、需要一定成本）：寻找监控设备厂商，向其咨询相关的SDK，搭建充足的网络及软硬件环境，使用厂商提供的插件来接入在线视频；第二种做法（耗时费力、实时性效果和画面质量不一定理想）：选择适合监控设备支持的回传视频流协议，网上搜集相关文档或利用开源库实现远端视频流实时回传；第三种做法（难度较大、短期较难实现、成本高）：开发者寻找相关论文，了解视频协议原理，自己编写解析代码，进行功能封装后实现视频流解析加载。

1、视频协议简介

        除了常见的文本、图片、音频之外，视频作为一种喜闻乐见的数据类型，深受广大用户的喜爱和好评，不但包含画面和声音，还支持同步进行播放或者循环回放，甚至可以远程呼叫和操控角度。视频文件格式多种多样（如avi、wmv、mpeg、mp4、m4v、mov、asf、flv、f4v、rmvb、rm、3gp、vob等），每类格式的诞生和发展都体现了时代和技术的进步，为了在Windows、Linux、Unix、macOS等多种平台下将视频进行高效集成，需要设计和约定多种视频协议以提高兼容性和可用性，其中常见的视频协议包含rtsp、rtmp和hls等。

1.1 RTSP——Real Time Streaming Protocol（实时流传输协议）

        实时流协议（RTSP）是一种应用级网络协议，设计用于通过合适的传输协议复用和打包多媒体传输流（例如交互式媒体、视频和音频）。RTSP在娱乐和通信系统中用于控制流媒体服务器。该协议用于建立和控制端点之间的媒体会话。媒体服务器的客户端发出诸如播放、录制和暂停之类的命令，以便于实时控制从服务器到客户端（视频点播）或从客户端到服务器（语音录制）的媒体流。此外，关于rtsp视频协议的内容，大家可以参考文章[MS-RTSP]: Real-Time Streaming Protocol (RTSP) Windows Media Extensions

1.2 RTMP——Real Time Messaging Protocol（实时消息传输协议）

        实时消息传递协议（RTMP）是一种通信技术，它支持通过互联网进行实时视频流传输。它基于传输控制协议（TCP）技术，最初由Macromedia为其Flash Player开发，后来被Adobe收购后成为Adobe Flash Player。
        最初，RTMP主要用于在托管服务器和视频播放器之间传输内容。就最现代的直播设置而言，RTMP的主要作用是将内容从编码器传送到在线视频主机。这是一个被称为“摄取”的过程。在直播流媒体的新角色背景下，RTMP能够进行低延迟流媒体，这对于实时直播重大事件的广播公司来说是一个重要的优势。它还以最小的缓冲而闻名，这确实增强了用户体验。RTMP流媒体是传递低缓冲区流媒体内容的最佳方式之一，同时也在自适应比特率流和一些网络会议工具中发挥作用。此外，关于rtmp视频协议的内容，大家可以参考文章What is RTMP? The Real-Time Messaging Protocol: What you Need to Know in 2022

1.3 HLS——HTTP Live Streaming（基于HTTP的自适应码率流媒体传输协议）

        HTTP Live Streaming（简称HLS） 是 Apple 实现的基于 HTTP 的自适应比特率流通信协议， 由于采用HTTP 协议和跨平台性而被广泛应用，需要根据网络状况播放当前可播放的具有最佳质量的音视频。关于hls视频协议的内容，大家可以参考文章What is HLS (HTTP Live Streaming) and How Does It Work?和Apple官网发布的文章Understanding the HTTP Live Streaming Architecture，个人觉得讲解得非常详细，有时间的小伙伴可以耐心品读和研究一下???。

2、海康在线视频接入实例

        假设前提工作已经做好，采用海康威视的智能监控设备，而且设备已经安装调试、部署成功，为了成功接入在线视频，需要进行以下三个步骤：（1）官网API查看；（2）监控视频取流接口调用；（3）页面展示实时视频。

2.1 查看海康官网API

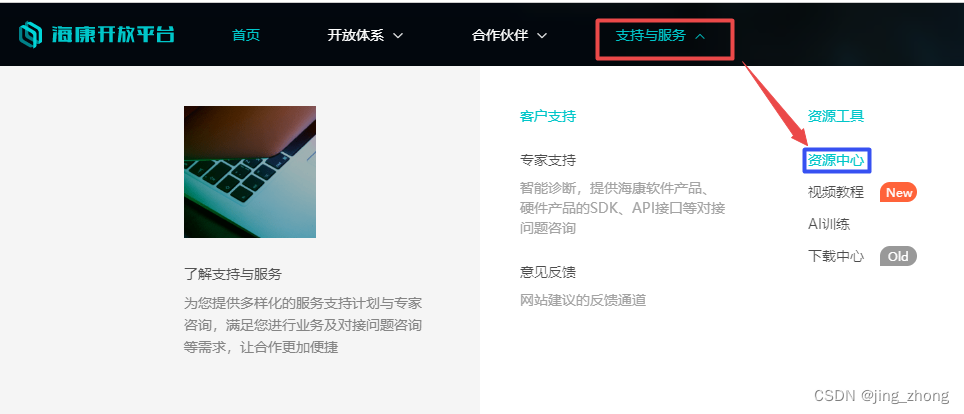

        首先打开海康开放平台，点击上方菜单栏中资源中心->智能应用平台（Infovision IoT）->海康开放平台智能应用平台对接指南。

海康开放平台

资源中心

智能应用平台

        之后需要认真阅读指南中的一些术语，其中AppKey/AppSecret（简称ak/sk）较为关键，一对AppKey/AppSecret用于标识一个调用方来进行安全认证，接口调用时需要用到这两个参数加以验证进而跳过casLogin登录；可以看到，监控设备目前仅支持RTSP、RTMP和HLS三种视频协议；当前的接口只支持Java、C++、C#、C这四种语言进行调用。

2.1.1 查看获取监控资源列表接口（接口1）

        打开API列表下的监控资源信息页面，找到分页获取监控点资源接口，可以了解到该接口为POST请求，需要传入页面编号和每页条数，返回结果中包含多个监控点组成的列表，每个监控点包含经度、纬度、高度和相机索引码等属性，利用这些信息可以在地图中添加监控点位用以展示相机地址，同时利用相机索引码还可获取到相对应的视频流地址，进而弹出实时监控窗口。

获取监控资源列表接口

2.1.2 查看获取取流地址接口（接口2）

        打开API列表下的视频应用服务->视频能力，找到获取监控点预览取流URL接口，可以了解到该接口为POST请求，需要传入相机索引码，对于protocol参数，可以传入rtsp、rtmp和hls三种协议字符串，然后返回结果中包含对应相机的取流地址。

获取取流地址接口

2.2 调用接口获取视频流地址

        在海康官方SDK下载地址页面可根据需要下载相关的插件为自己所用，点击开发指南可查看具体的API调用方法和操作步骤。

2.2.1 Java 调用（可封装为后端服务供前端js调用）

artemis-http-client.jar下载地址

        这里采用Java代码调用需要依赖artemis-http-client.jar包，由于安全认证库已上传公网仓库，所以可以直接新建Maven工程，在.pom文件中引入依赖；也可以在Maven库网站下载该jar包后，放至Java工程的依赖库中即可；当然更可以利用官网下载的插件OpenAPI安全认证库（Java）。

调用示例代码如下：

import com.hikvision.artemis.sdk.ArtemisHttpUtil;import com.hikvision.artemis.sdk.config.ArtemisConfig;import java.util.HashMap;import java.util.Map;public class GetCameraPreviewURL {public static String GetCameraPreviewURL() {/** * STEP1：设置平台参数，根据实际情况,设置host appkey appsecret 三个参数. */ArtemisConfig.host = "127.0.0.1:443"; // 平台的ip端口ArtemisConfig.appKey = "29180881";  // 密钥appkeyArtemisConfig.appSecret = "XO0wCAYGi4KV70ybjznx";// 密钥appSecret/** * STEP2：设置OpenAPI接口的上下文 */final String ARTEMIS_PATH = "/artemis";/** * STEP3：设置接口的URI地址 */final String previewURLsApi = ARTEMIS_PATH + "/api/video/v1/cameras/previewURLs";Map<String, String> path = new HashMap<String, String>(2) {{put("https://", previewURLsApi);//根据现场环境部署确认是http还是https}};/** * STEP4：设置参数提交方式 */String contentType = "application/json";/** * STEP5：组装请求参数 */JSONObject jsonBody = new JSONObject();jsonBody.put("cameraIndexCode", "748d84750e3a4a5bbad3cd4af9ed5101");jsonBody.put("streamType", 0);jsonBody.put("protocol", "rtsp");jsonBody.put("transmode", 1);jsonBody.put("expand", "streamform=ps");String body = jsonBody.toJSONString();/** * STEP6：调用接口 */String result = ArtemisHttpUtil.doPostStringArtemis(path, body, null, null, contentType , null);// post请求application/json类型参数return result;}public static void main(String[] args) {String result = GetCameraPreviewURL();System.out.println("result结果示例: " + result);} }

2.2.2 C++ 调用

调用示例代码如下：

#include "iostream"#include "sstream"#include "HttpUtillib.h"#include "HttpHeader.h"typedef struct Unit_query_s{string artemisIp;              // 平台的ip地址（必填）int artemisPort;               // 平台的Port（必填）string appKey;                 // 密钥的appKey（必填）string appSecret;              // 密钥的appSecret（必填）}Unit_query_t;/*示例1：（Post）获取当前AppKey的合作方对应监控点列表*/string FindIndexCodesOfAppKey(Unit_query_t query){std::stringstream  ss;ss << "http://" << query.artemisIp << ":" << query.artemisPort<< "/artemis/api/resource/v1/camera/advance/cameraList";map<string, string> headers;//（必填的Http头）根据期望的Response内容类型设置headers.insert(std::make_pair(HttpHeader::HTTP_HEADER_ACCEPT, "application/json"));headers.insert(std::make_pair(HttpHeader::HTTP_HEADER_CONTENT_TYPE, "application/json;charset=UTF-8"));list<string> signHeaderPrefixList;char strBody[1024] = { 0 };sprintf_s(strBody, 1024, "{\"pageNo\":%d,\"pageSize\":%d}", 1, 100);return HttpPost(ss.str(), headers, strBody, query.appKey, query.appSecret, 30, signHeaderPrefixList);}int main(){Unit_query_t myQuery;myQuery.appKey = "26018161";myQuery.appSecret = "tdxjiS8bNXZTOf80ymWw";myQuery.artemisIp = "x.x.x.x";myQuery.artemisPort = 80;//1 Poststd::string str1 = FindIndexCodesOfAppKey(myQuery);std::cout << str1 << std::endl << std::endl;system("pause");return 0;}

2.2.3 JS调用（有待测试）

        在Github搜索artemis-http-client会出现一个nodejs封装的HIKVISION artemis-http-client nodejs SDK，不过这个代码的时效性不够，可能不会随官网更新而改变，因此其中的功能有待验证，由于时间较紧，还是未能加以测试，有时间的小伙伴可以尝试着学习研究???。

调用代码示例：

const co = require('co');const {Client}  = require('artemis-http-client');//new Client(appKey, appSecret)const client = new Client('23967750', 'BZcz3VlqL1DVhWeF1boE');//GETco(function* () {  var url = 'https://open8200.hikvision.com/artemis/api/artemis/v1/minus';  var result = yield client.get(url, {    query: {      'a': 1,      'b': 1    },    headers: {      accept: 'application/json',      'content-type':'text/plain;charset=UTF-8'    }  });  console.log(JSON.stringify(result));}).catch((error)=>{  //请求错误信息  console.log(JSON.stringify(error.message));});//POSTco(function* () {  var url = 'https://open8200.hikvision.com/artemis/api/artemis/v1/plus';  var result = yield client.post(url, {    headers: {      'content-type': "application/x-www-form-urlencoded;charset=UTF-8"    },    data: {      'a': 1,      'b': 1    }  });  console.log(JSON.stringify(result));}).catch((error)=>{  //请求错误信息  console.log(JSON.stringify(error.message));});

2.3 实时视频流在线查看

2.3.1 rtsp协议（rtsp://ip:port/BSwvVkAUrG6XAMhIEeIMYb66A84s）

        对于rtsp协议的视频流地址，建议采用官方插件，在客户端安装完成后使用。

2.3.2 rtmp协议（rtmp://ip:port/livetv/hunantv）

        对于rtmp协议的视频流地址，可以参考vue-rtmp-cli3.0，但需要客户端的浏览器支持Flash，依赖于Flash插件，有兴趣的小伙伴可以研究一下。

2.3.3 hls协议（http://ip:port/openUrl/AID3VR/live.m3u8）

        对于hls协议的视频流地址，可以采用video.js库进行实时播放。

2.3.3.1 video.js库简介

        video.js库是一个为HTML5世界从头开始构建的网络视频播放器。它支持HTML5视频和媒体源扩展，以及其他播放技术，如YouTube和Vimeo（通过插件）。它支持桌面和移动设备上的视频播放。该项目于2010年中期开始，目前该播放器在超过700000个网站上使用。具体使用教程可参考videojs快速开始。

2.3.3.2 video.js库解析hls视频（.m3u8）

        利用video.js库可在html静态网页中直接接入hls在线视频，这里分别以m3u8在线url1和m3u8在线url2两个在线实例来进行测试。

2.3.3.2.1 html 代码

video.js调用hls视频实例html代码：

<!DOCTYPE html><html><head><meta charset=utf-8 /><title>videojs-jjg-online</title><link href="https://vjs.zencdn.net/8.0.4/video-js.css" rel="stylesheet"><script src="https://vjs.zencdn.net/8.0.4/video.min.js"></script></head><body>  <h1 style="margin-left:25%;">在线视频（hls-m3ub格式）------<strong style="color:blue;">By jing_zhong 2023.2.16</strong></h1>  <div style="width:100%;height:90%">  <video id="myVideo" class="video-js vjs-default-skin" controls preload="auto" height="770px" width="1720px" height="auto" data-setup='{}'><!--<source src="https://v7.dious.cc/20220807/YeSnYrwi/index.m3u8" type="application/x-mpegURL">--><source src="https://v7.dious.cc/20220802/qyRQEXdQ/index.m3u8" type="application/x-mpegURL">  </video>  </div>  <script>  var myVideo = videojs('myVideo',{    autoplay: true, // 设置自动播放controls: true, // 显示播放的控件preload: "auto", // 预加载muted: true, // 设置了它为true，才可实现自动播放,同时视频也被静音 （Chrome66及以上版本，禁止音视频的自动播放）    bigPlayButton : true,     textTrackDisplay : false,     posterImage: false,    errorDisplay : true,    controlBar: {    volumePanel:{    inline:false}},   // playbackRates: [0.5,1,1.25,1.5,2],},function(){        this.on('error',function(){            myVideo.errorDisplay.close()        alert('抱歉，视频地址解析错误≥﹏≤ \n 请检查视频链接地址是否正确')    }) })  </script>  </body></html>

2.3.3.2.2 视频效果

视频1接入效果

视频2接入效果

3 总结

        交通、安防、视频直播、在线会议、网络带货等领域都需要将视频流快速转发以便客户端接入，希望给用户带来极致的服务体验。当然，如果有条件的话，还是建议到海康官网下载视频插件，然后利用官方SDK解析RTSP和RTMP等协议的视频流，在客户端或浏览器安装好视频插件，这样会比HLS协议的视频流传输效果更加快速、响应时间更短。

注：本文旨在学习视频实时接入方法，分享个人学习心得，希望与广大开发者共同交流思想，切勿用于非法商业用途！！！
