今天和大家分享一下MMOCR之多模态融合ABINET文字识别
论文地址：https://arxiv.org/pdf/2103.06495.pdf
代码地址：https://github.com/open-mmlab/mmocr
#博学谷IT学习技术支持#
文章目录
MMCV系列之MMOCR前言一、ABINET文字识别模型的整体架构是什么？二、模型详解1.模型的输入2.Encoder 视觉模型ABIVisionModel3.Decoder 文本模型ABILanguageDecoder4.融合操作ABIFuser5.损失函数和Inference 总结
前言
MMCV系列我会一直更新的，是CV很火很实用的一套框架，非常推荐做CV模型的小伙伴实用。
上一次是和大家分享MMOCR之DBNET文字检测。
https://blog.csdn.net/weixin_53280379/article/details/125995393?spm=1001.2014.3001.5502
今天是和大家继续分享MMOCR之ABINET文字识别。
下一次关键信息抽取。都是一个完整的系列。

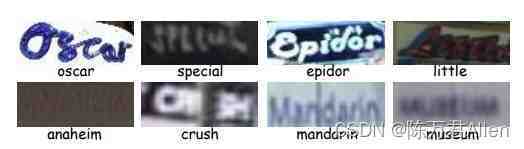

先来看一下模型最终的输出效果。上次都框出来的基础上，这次是都能识别出里边文字的具体内容。
可以看到效果还是不错的。

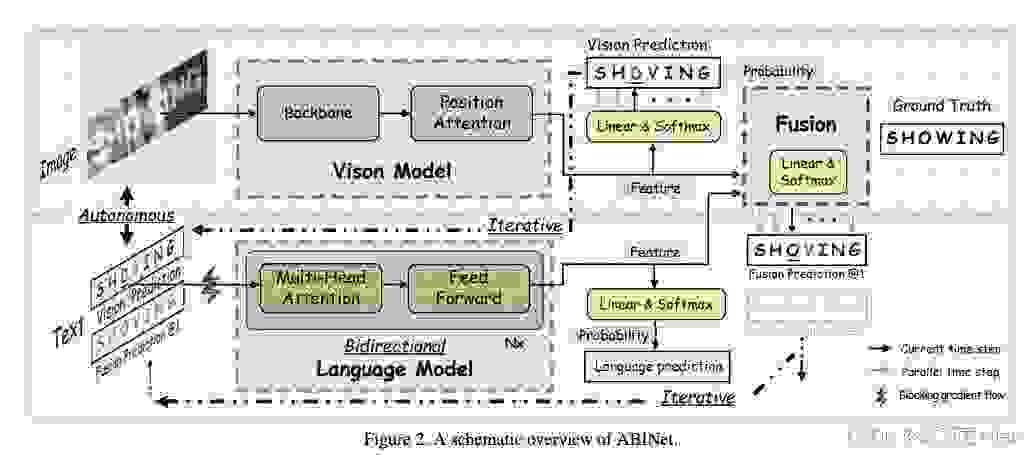

一、ABINET文字识别模型的整体架构是什么？
代码如下（示例）：
num_chars = 38max_seq_len = 26label_convertor = dict( type='ABIConvertor', dict_type='DICT36', with_unknown=True, with_padding=False, lower=True)model = dict( type='ABINet', backbone=dict(type='ResNetABI'), encoder=dict( type='ABIVisionModel', encoder=dict( type='TransformerEncoder', n_layers=3, n_head=8, d_model=512, d_inner=2048, dropout=0.1, max_len=256), decoder=dict( type='ABIVisionDecoder', in_channels=512, num_channels=64, attn_height=8, attn_width=32, attn_mode='nearest', use_result='feature', num_chars=38, max_seq_len=26, init_cfg=dict(type='Xavier', layer='Conv2d'))), decoder=dict( type='ABILanguageDecoder', d_model=512, n_head=8, d_inner=2048, n_layers=4, dropout=0.1, detach_tokens=True, use_self_attn=False, pad_idx=36, num_chars=38, max_seq_len=26, init_cfg=None), fuser=dict( type='ABIFuser', d_model=512, num_chars=38, init_cfg=None, max_seq_len=26), loss=dict( type='ABILoss', enc_weight=1.0, dec_weight=1.0, fusion_weight=1.0, num_classes=num_chars), label_convertor=dict( type='ABIConvertor', dict_type='DICT36', with_unknown=True, with_padding=False, lower=True), max_seq_len=26, iter_size=3)可以看到这里几个超参的设置
num_chars = 38 表示一共有38分类分别是 DICT36 = tuple(‘0123456789abcdefghijklmnopqrstuvwxyz’)加上一个终止符和一个unknown。
max_seq_len = 26 表示每个单词最长不得超过26个字符。
由于ABINET是一个独立多模态模型，所以这里的encoder模型用到的是一个视觉模型ABIVisionModel
而decoder模型用到的是一个自然语言处理模型ABILanguageDecoder
最后将两种模型相融合得到ABIFuser，输出结果。
二、模型详解
1.模型的输入
模型的输入都是一张张这种经过文字检测模型输出的小图片。
标签为将每个文字转化为一一对应的38个数字，最长不超过26个，其中37标识终止符。

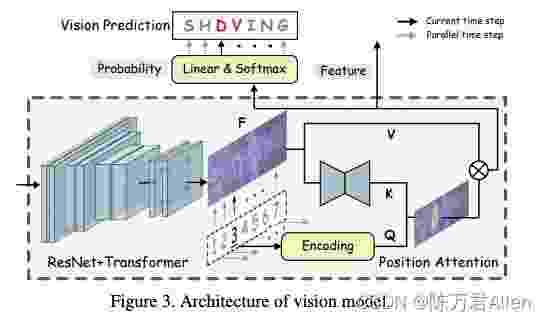

2.Encoder 视觉模型ABIVisionModel
第一步：Backbone这里先将输入的文字图片经过ResNet+Transformer提取特征都是非常非常常规的操作。得到的输出大小tensor(8,512,8,32)，其中8代表batch size，512代表特征图个数，8*32代表特征图大小。
第二步：Position Attention 这里和传统的Self Attention不一样,是直接用的Attention。
1.Q代表26个位置编码，自己生成的，初始值类似于正余弦编码加一层线性转换。
2.K是通过Backbone的输出之后的特征图，加一个Unet网络，得到的K，这里没有直接用一般常见的线性转换。
3.V也通过Backbone的输出之后的特征图，直接用的线性转换得到V。
ps：做这样的Position Attention是为了固定每个字母位置的信息，所以Q代表26个位置编码。
代码如下（示例）：
def forward_train(self, feat, out_enc=None, targets_dict=None, img_metas=None): # Position Attention N, E, H, W = feat.size() # k, v这里直接是从特征图来的，而q不是，q是自己生成的，这个是最大的不同 k, v = feat, feat # (N, E, H, W) # Apply mini U-Net on k features = [] for i in range(len(self.k_encoder)): k = self.k_encoder[i](k) features.append(k) for i in range(len(self.k_decoder) - 1): k = self.k_decoder[i](k) k = k + features[len(self.k_decoder) - 2 - i] k = self.k_decoder[-1](k) # q = positional encoding # 重点是这个q，这里q的初始值类似于正余弦编码加一层线性转换 zeros = feat.new_zeros((N, self.max_seq_len, E)) # (N, T, E) q = self.pos_encoder(zeros) # (N, T, E) q = self.project(q) # (N, T, E) # Attention encoding attn_scores = torch.bmm(q, k.flatten(2, 3)) # (N, T, (H*W)) attn_scores = attn_scores / (E**0.5) attn_scores = torch.softmax(attn_scores, dim=-1) v = v.permute(0, 2, 3, 1).view(N, -1, E) # (N, (H*W), E) attn_vecs = torch.bmm(attn_scores, v) # (N, T, E) logits = self.cls(attn_vecs) result = { 'feature': attn_vecs, 'logits': logits, 'attn_scores': attn_scores.view(N, -1, H, W) } return result最终得到logits的维度是tensor(8,26,38)，其中8还是代表batch size，26代表输出长度为26，每个位置做一个38分类任务。
ps：这里的输出就表示视觉模块做完了，一般的ocr文字识别中，这里直接连多分类损失函数就可以了，也完全没有问题，很多公司项目也这么落地的，但是效果没有加上文本模型，做多模态效果好。

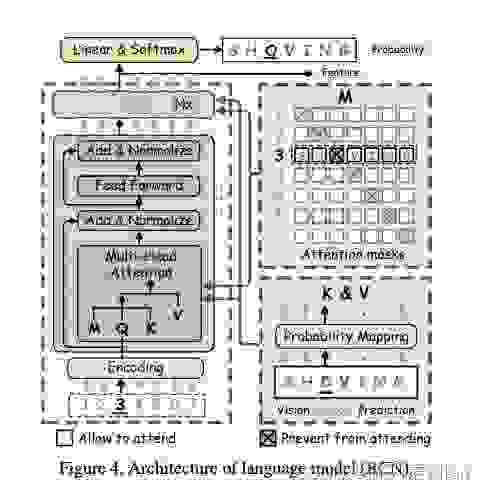

3.Decoder 文本模型ABILanguageDecoder
文本模型的目的是为了做矫正，看看视觉模型的输出是否合理，每个字母逐一检查，迭代检查n遍（默认为3可改），提高模型精度。
第一步：文本模型的输入就是视觉模型的输出结果，然后连一个softmax。维度还是tensor(8,26,38)。
第二步：升维操作，将38个结果升维成512，得到更多信息。
第三步：做location_mask，就是一个完形填空，根据上下文推测当前位置是什么，所以要用Mask在算Attention的时候把自己给遮住。不能透题。Attention的q也是Position Attention做法一样。和BERT训练方法一样。
ps：这里通过BERT完形填空对视觉模型的输入做更新，起到了一个再矫正的作用。
代码如下（示例）：
def forward_train(self, feat, logits, targets_dict, img_metas): lengths = self._get_length(logits) lengths.clamp_(2, self.max_seq_len) # 第一步：文本模型的输入就是视觉模型的输出结果，然后连一个softmax。维度还是tensor(8,26,38)。 tokens = torch.softmax(logits, dim=-1) if self.detach_tokens: tokens = tokens.detach() # 第二步：升维操作，将38个结果升维成512，得到更多信息。 embed = self.proj(tokens) # (N, T, E) embed = self.token_encoder(embed) # (N, T, E) padding_mask = self._get_padding_mask(lengths, self.max_seq_len) zeros = embed.new_zeros(*embed.shape) query = self.pos_encoder(zeros) query = query.permute(1, 0, 2) # (T, N, E) embed = embed.permute(1, 0, 2) # 第三步：做location_mask，就是一个完形填空，根据上下文推测当前位置是什么 location_mask = self._get_location_mask(self.max_seq_len, tokens.device) output = query for m in self.decoder_layers: output = m( query=output, key=embed, value=embed, attn_masks=location_mask, key_padding_mask=padding_mask) output = output.permute(1, 0, 2) # (N, T, E)# 最后做降维，重新变成tensor(8,26,38) logits = self.cls(output) # (N, T, C) return {'feature': output, 'logits': logits}反复迭代3次，反复矫正
4.融合操作ABIFuser
将Encoder视觉模型和Decoder 文本模型的结果拼接在一起。没啥好说的f = torch.cat一下完事了。然后去学一个权重值，看看视觉和文本哪个模型对最终预测更重要。
代码如下（示例）：
def forward(self, l_feature, v_feature): f = torch.cat((l_feature, v_feature), dim=2) f_att = torch.sigmoid(self.w_att(f)) output = f_att * v_feature + (1 - f_att) * l_feature logits = self.cls(output) # (N, T, C) return {'logits': logits}5.损失函数和Inference
损失函数非常简单，就是3个一般的多分类交叉墒损失。
1.视觉模型损失。
2.文本模型损失。
3.融合模型损失。
def forward(self, outputs, targets_dict, img_metas=None): assert 'out_enc' in outputs or \ 'out_dec' in outputs or 'out_fusers' in outputs losses = {} target_lens = [len(t) for t in targets_dict['targets']] flatten_targets = torch.cat([t for t in targets_dict['targets']])# 1.视觉模型损失。 if outputs.get('out_enc', None): enc_input = self._flatten(outputs['out_enc']['logits'], target_lens) enc_loss = self._ce_loss(enc_input, flatten_targets) * self.enc_weight losses['loss_visual'] = enc_loss # 2.文本模型损失。 if outputs.get('out_decs', None): dec_logits = [ self._flatten(o['logits'], target_lens) for o in outputs['out_decs'] ] dec_loss = self._loss_over_iters(dec_logits, flatten_targets) * self.dec_weight losses['loss_lang'] = dec_loss3.融合模型损失。 if outputs.get('out_fusers', None): fusion_logits = [ self._flatten(o['logits'], target_lens) for o in outputs['out_fusers'] ] fusion_loss = self._loss_over_iters( fusion_logits, flatten_targets) * self.fusion_weight losses['loss_fusion'] = fusion_loss return losses最终Inference的时候只要拼接操作ABIFuser后的输出就行，不用Encoder视觉模型和Decoder 文本模型的结果。
总结
今天是和大家继续分享MMOCR之ABINET文字识别。
主要是一个多模态融合的思想。用文本模型提升模型整体的精度。
视觉模型可以看做是先验信息，通过文本模型进行矫正。最后融合在一起，输出最终的结果，比较有新意。值得一读。
下一次是和大家分享关键信息抽取，都是一个完成的系列。
