本项目所需软件eNSP_Setup、VirtualBox-5.2.38-136252-Win、WinPcap_4_1_3、Wireshark-win64-3.2.2
1.1 设计任务
组建小型校园网：学生宿舍50台计算机、办公楼30台计算机（办公楼又分为财务处、人事处，以及其他科室）、图书馆10台计算机、教学楼30台计算机、服务器2台（FTP、Web），学校通过一台路由器连接到服务器和Internet。
1.2 需求分析
1.每个部门内部可以二层互通、部门间可以三层互通。
2.使用静态路由、RIP路由配置。
3.校园内部使用私网IP地址，所有用户均可通过校园网访问Internet。
4.所有用户均可在内网实现资源共享，访问Web/FTP服务器。
5.学生宿舍、图书馆、教学楼不能访问人事处、财务处。
6.服务器采用静态IP地址，其他用户采用动态IP地址。
1.3 网络规划/设计
1.3.1VLAN规划
分别在学生宿舍、图书馆、教学楼下设置一台主机和一台Client为代表，以实现二层之间的互通。在办公楼下设置三个交换机，每个交换机下设置一台主机和一台Client为代表，以实现二层之间的互通。
使用一个聚合交换机进行配置，代表教学楼，以实现三层之间可以实现互通。同时满足要求学生宿舍、图书馆、教学楼不能访问人事处、财务处。
1.3.2IP地址规划
以下为IP地址规划
1.3.3功能部署规划
校园网整体布局
学生宿舍由一个交换机、一台主机和一台Client构成，配置的
VLAN为VLAN10，可以访问图书馆和教学楼
图书馆由一个交换机、一台主机和一台Client构成，配置的VLAN为VLAN50，可以访问学生宿舍和教学楼
教学楼由一个交换机、一台主机和一台Client构成，配置的VLAN为VLAN60，可以访问图书馆和学生宿舍

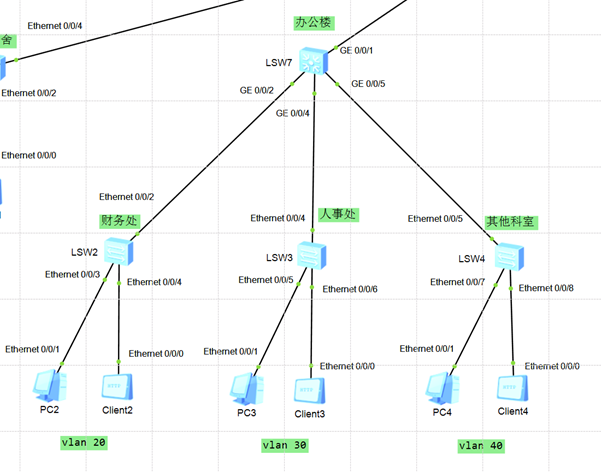

办公楼由一个聚合交换机代表，其他为三个普通交换机，分别代表财务处、人事处和其他科室，每个部分又分别有一台主机和一台Client代表。
可以实现财务处、人事处、其他科室三个部分互通，并且学生宿舍、图书馆、教学楼均不能访问人事处、财务处。
Internet和Web/FTP服务器分别用一台主机和一台服务器来代表，可以实现校园内部使用私网IP地址，所有用户均可通过校园网访问Internet以及所有用户均可在内网实现资源共享，访问Web/FTP服务器两大功能。
1.4 具体配置
1.4.1配置VLAN——在接入交换机上配置
分别在LSW1-LSW6上配置VLAN，然后配置入口类型为access，将主机默认vlan设置成配置的vlan，并且将出口设置为trunk类型，设置出口的vlan为默认预设的vlan
LSW1
vlan batch 10interface Ethernet 0/0/1port link-type accessport default vlan 10quitinterface Ethernet 0/0/2port link-type accessport default vlan 10quitinterface Ethernet 0/0/4port link-type trunkport trunk allow-pass vlan 10quitLSW2
vlan batch 20interface Ethernet 0/0/3port link-type accessport default vlan 20quitinterface Ethernet 0/0/4port link-type accessport default vlan 20quitinterface Ethernet 0/0/2port link-type trunkport trunk allow-pass vlan 20quitLSW3
vlan batch 30interface Ethernet 0/0/5port link-type accessport default vlan 30quitinterface Ethernet 0/0/6port link-type accessport default vlan 30quitinterface Ethernet 0/0/4port link-type trunkport trunk allow-pass vlan 30quitLSW4
vlan batch 40interface Ethernet 0/0/7port link-type accessport default vlan 40quitinterface Ethernet 0/0/8port link-type accessport default vlan 40quitinterface Ethernet 0/0/5port link-type trunkport trunk allow-pass vlan 40quitLSW5
vlan batch 50interface Ethernet 0/0/9port link-type accessport default vlan 50quitinterface Ethernet 0/0/10port link-type accessport default vlan 50quitinterface Ethernet 0/0/6port link-type trunkport trunk allow-pass vlan 50quitLSW6
vlan batch 60interface Ethernet 0/0/11port link-type accessport default vlan 60quitinterface Ethernet 0/0/12port link-type accessport default vlan 60quitinterface Ethernet 0/0/7port link-type trunkport trunk allow-pass vlan 60quit1.4.2在路由器上配置VLAN10、50、60
在AR1路由器上配置VLAN10、50、60，以实现学生宿舍、图书馆和教学楼之间可以进行部门间的三层访问。
首先，批量创建VLAN10、50、60，设置接口类型为access，将默认VLAN设置成预设的VLAN，然后将出口类型设置为trunk，将默认VLAN设置成预设，使其通过。
同时创建一个VLAN100,目的是为了给办公楼进行使用。
vlan batch 10interface Ethernet 0/0/4port link-type trunkport trunk allow-pass vlan 10quitvlan batch 50interface Ethernet 0/0/6port link-type trunkport trunk allow-pass vlan 50quitvlan batch 60interface Ethernet 0/0/7port link-type trunkport trunk allow-pass vlan 60quitvlan batch 100interface Ethernet 0/0/5port link-type trunkport trunk allow-pass vlan 100quit1.4.3配置VLAN10、50、60路由——路由器
给学生宿舍、图书馆、教学楼配置路由，使HDCP能够动态获取路由，并且使得学生宿舍、图书馆、教学楼之间可以相互ping通。
interface vlanif 10ip address 192.168.1.1 24quitinterface vlanif 50ip address 192.168.5.1 24quitinterface vlanif 60ip address 192.168.6.1 24quitdhcp enableinterface vlanif 10dhcp select interfacequitdhcp enableinterface vlanif 50dhcp select interfacequitdhcp enableinterface vlanif 60dhcp select interfacequit配置结果学生宿舍、图书馆和教学楼之间可以相互ping通
学生宿舍ping图书馆、教学楼
图书馆ping学生宿舍、教学楼
教学楼ping学生宿舍、图书馆
1.4.4在汇聚交换机LSW7上创建VLAN
在LSW7上批量创建VLAN20、30、40、100，将每一个通过GigabitEthernet接口与LSW7相连的交换机链路上配置接口类型为access，将默认VLAN设置为预设的20、30、40。
LSW7
vlan batch 20 30 40 100interface GigabitEthernet 0/0/2port link-type trunkport trunk allow-pass vlan 20quitinterface GigabitEthernet 0/0/4port link-type trunkport trunk allow-pass vlan 30quitinterface GigabitEthernet 0/0/5port link-type trunkport trunk allow-pass vlan 40quitinterface GigabitEthernet 0/0/1port link-type trunkport trunk allow-pass vlan 100quit1.4.5在汇聚交换机LSW7上配置路由
在三个VLANIF中分别配置每一个路由地址
LSW7
interface vlanif 20ip address 192.168.2.1 24quitinterface vlanif 30ip address 192.168.3.1 24quitinterface vlanif 40ip address 192.168.4.1 24quitinterface vlanif 100ip address 192.168.100.1 24quitrip 100network 192.168.2.0network 192.168.3.0network 192.168.4.0network 192.168.100.0quit1.4.6配置DHCP—配置DHCP中继
在LSW7上配置DHCP中继，在LSW7上使能DHCP功能，然后在LSW7上，使能DHCP relay功能并且指定中继到的DHCP服务器地址。
LSW7
dhcp enableinterface vlanif 20dhcp select relaydhcp relay server-ip 192.168.100.2quitinterface vlanif 30dhcp select relaydhcp relay server-ip 192.168.100.2quitinterface vlanif 40dhcp select relaydhcp relay server-ip 192.168.100.2quit1.4.7配置DHCP—配置DHCP服务器
在DHCP服务器上AR1上使能DHCP功能，然后分别配置全局地址池pool2、pool3、pool4。进入连接下方LSW7的VLANIF 100接口，并且使能全局地址池功能。
AR1
dhcp enableip pool pool2network 192.168.2.0 mask 255.255.255.0gateway-list 192.168.2.1quitip pool pool3network 192.168.3.0 mask 255.255.255.0gateway-list 192.168.3.1quitip pool pool4network 192.168.4.0 mask 255.255.255.0gateway-list 192.168.4.1quitinterface vlanif 100dhcp select globalquit配置结果，财务处、人事处、其他科室可以相互ping通
财务处ping人事处、其他科室
人事处ping财务处、其他科室
其他科室ping财务处、人事处
1.4.8实现资源共享
实现资源共享，使得所有用户均可通过校园网访问Web/FTP服务器，也是Server1，IP网关为200.1.1.1。
首先需要在AR1上将直连路由加入其中
interface vlanif 100ip address 192.168.100.2 24quitrip 100network 192.168.100.0network 192.168.1.0network 192.168.5.0network 192.168.6.0quit然后在AR1路由器和Web/FTP服务器连接的路由上配置VLAN，并且在VLANIF中配置网络地址。将配置的地址加入rip当中进行广播。
AR1
vlan batch 1000interface Ethernet 0/0/1port link-type accessport default vlan 1000quitinterface vlanif 1000ip address 200.1.1.1 24quitrip 100network 200.1.1.0quit在AR2路由器上配置VLAN，并且将接口类型设置为access。默认VALN设置为预设的200
AR2
vlan batch 200interface Ethernet 0/0/1port link-type accessport default vlan 200quit在AR1的GigabitEthernet 0/0/1接口上配置一个IP地址
AR1
interface GigabitEthernet 0/0/1ip address 150.1.1.1 24quit在AR2上配置VLANIF中的地址，并且给GigabitEthernet 0/0/1配置一个IP地址
AR2
interface vlanif 200ip address 100.1.1.1 24quitinterface GigabitEthernet 0/0/1ip address 150.1.1.2 24quitAR 1和AR2分别配置连通对方的静态地址
ip route-static 0.0.0.0 0.0.0.0 150.1.1.2ip route-static 0.0.0.0 0.0.0.0 150.1.1.1现在PC1-PC6都可以实现访问Web/FTP服务器的功能
PC1
PC2
PC3
PC4
PC5
PC6
1.4.9配置NAT
配置NAT需要配置先配置不同的地址组，分配不同的地址。然后配置不同的acl，分配不同的acl，最后早AR1的interface GigabitEthernet0/0/1上将不同的IP地址组和不同的acl相对应起来。此外。还需要在LSW7上配置一个静态路由。
LSW7
ip route-static 0.0.0.0 0.0.0.0 192.168.100.2AR1
nat address-group 1 150.1.1.100 150.1.1.200nat address-group 2 150.2.1.100 150.2.1.200nat address-group 3 150.3.1.100 150.3.1.200nat address-group 4 150.4.1.100 150.4.1.200nat address-group 5 150.5.1.100 150.5.1.200nat address-group 6 150.6.1.100 150.6.1.200acl 2001rule permit source 192.168.1.2 0.0.0.255quitacl 2002rule permit source 192.168.2.2 0.0.0.255quitacl 2003rule permit source 192.168.3.2 0.0.0.255quitacl 2004rule permit source 192.168.4.2 0.0.0.255quitacl 2005rule permit source 192.168.5.2 0.0.0.255quitacl 2006rule permit source 192.168.6.2 0.0.0.255quitinterface GigabitEthernet0/0/1nat outbound 2001 address-group 1 no-patnat outbound 2002 address-group 2 no-patnat outbound 2003 address-group 3 no-patnat outbound 2004 address-group 4 no-patnat outbound 2005 address-group 5 no-patnat outbound 2006 address-group 6 no-patquit现在PC1-6均可以访问Internet
PC1
PC2
PC3
PC4
PC5
PC6
1.4.10配置学生宿舍、图书馆和教学楼不能访问人事处、财务处和其他科室
通过配置ACL，使得学生宿舍、图书馆和教学楼不能访问人事处、财务处和其他科室。
配置一个acl3000，将具体的地址制定为规则，然后在LSW7的接口下应用其规则。
acl 3000rule 1 deny ip source 192.168.1.1 0.0.0.255 destination 192.168.2.1 0.0.0.255rule 2 deny ip source 192.168.1.1 0.0.0.255 destination 192.168.3.1 0.0.0.255rule 3 deny ip source 192.168.1.1 0.0.0.255 destination 192.168.4.1 0.0.0.255rule 4 deny ip source 192.168.5.1 0.0.0.255 destination 192.168.2.1 0.0.0.255rule 5 deny ip source 192.168.5.1 0.0.0.255 destination 192.168.3.1 0.0.0.255rule 6 deny ip source 192.168.5.1 0.0.0.255 destination 192.168.4.1 0.0.0.255rule 7 deny ip source 192.168.6.1 0.0.0.255 destination 192.168.2.1 0.0.0.255rule 8 deny ip source 192.168.6.1 0.0.0.255 destination 192.168.3.1 0.0.0.255rule 9 deny ip source 192.168.6.1 0.0.0.255 destination 192.168.4.1 0.0.0.255quitinterface vlanif100traffic-filter outbound acl 3000quitPC1,5,6不能访问PC2,3,4
PC2,3,4可以访问PC1,5,6
1.5 测试验证
1.5.1每台网络设备的路由表
下方给出每台网络设备的路由表（汇聚交换机/出口路由器）
输入在LSW7、AR1、AR2上使用display ip routing-table命令查看路由表
LSW7的路由配置表
AR1路由配置表
AR2
1.5.2验证结果
1.5.2.1每个部门内部可以二层互通
学生宿舍
财务处
人事处
其他科室
图书馆
教学楼
1.5.2.2部门间可以三层互通
学生宿舍ping图书馆、教学楼
图书馆ping学生宿舍、教学楼
教学楼ping学生宿舍、图书馆
财务处ping人事处、其他科室
人事处ping财务处、其他科室
其他科室ping财务处、人事处
1.5.2.3学生宿舍、图书馆、教学楼不能访问人事处财务处其他科室
学生宿舍不能访问人事处、财务处、其他科室
图书馆不能访问人事处、财务处、其他科室
教学楼不能访问人事处、财务处、其他科室
并且财务处、人事处和其他科室都可以访问学生宿舍、图书馆和教学楼
1.5.2.4服务器采用静态IP地址
Web/FTP服务器
Internet
1.5.2.5其他用户采用动态IP地址
PC1
PC2
PC3
PC4
PC5
PC6
1.5.2.6所有用户均可通过校园网访问Internet

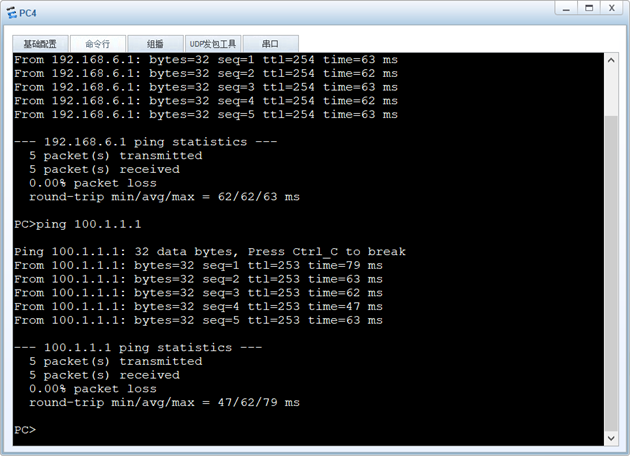

PC1-6均可以访问Internet
PC1
PC2
PC3
PC4
PC5
PC6
1.5.2.7所有用户均可在内网实现资源共享，访问Web/FTP服务器
PC1
PC2
PC3
PC4
PC5
PC6
1.6 小结
1.6.1课程设计的心得
两周的课程设计结束了，在这次的课程设计中不仅检验了我所学习的知识，也培养了我如何去把握一件事情，如何去做一件事情，又如何完成一件事情。在设计过程中，与同学分工设计，和同学们相互探讨，相互学习，相互监督。学会了合作，学会了运筹帷幄，学会了宽容，学会了理解，也学会了做人与处世。
课程设计是我们专业课程知识综合应用的实践训练，着是我们迈向社会，从事职业工作前一个必不少的过程.”千里之行始于足下”，通过这次课程设计，我深深体会到这句千古名言的真正含义，我今天认真的进行课程设计，学会脚踏实地迈开这一步，就是为明天能稳健地在社会大潮中奔跑打下坚实的基础.
通过这次课程设计，本人在多方面都有所提高。通过这次设计，综合运用本专业所学课程的理论和生产实际知识进行一次小型校园网设计工作的实际训练从而培养和提高学生独立工作能力，巩固与扩充了计算机网络等课程所学的内容，掌握网络规划设计的方法和步骤，掌握VLAN、ACL、NAT设计的基本的技能，懂得了怎样分析网络复杂性，怎样确定设计方案，了解了网络的基本结构，提高了配置网络能力，绘图能力，熟悉了规范和标准，同时有了全面的复习，独立思考的能力也有了提高。
1.6.2收获
在这次设计过程中，体现出自己设计网络的能力以及综合运用知识的能力，体会了学以致用、突出自己劳动成果的喜悦心情，从中发现自己平时学习的不足和薄弱环节，从而加以弥补。
在此感谢我们的计算机网络老师.，老师严谨细致、一丝不苟的作风一直是我工作、学习中的榜样；老师循循善诱的教导和不拘一格的思路给予我无尽的启迪；这次网络设计的每个实验细节，都离不开老师您的细心指导。而您开朗的个性和宽容的态度，帮助我能够很顺利的完成了这次课程设计。
同时感谢对我帮助过的同学们，谢谢你们对我的帮助和支持，让我感受到同学的友谊。
1.6.3不足分析
由于本人的设计能力有限，在设计过程中难免出现错误，恳请老师们多多指教，我十分乐意接受你们的批评与指正，本人将万分感谢。
