深度学习-LeNet(第一个卷积神经网络)

22 人参与  2022年12月17日 09:45  分类 : 《随便一记》  评论

点击全文阅读


文章目录

简介数据集模型搭建模型训练模型测试

前些天发现了一个巨牛的人工智能学习网站,通俗易懂,风趣幽默,忍不住分享一下给大家。点击跳转到网站。

简介


LeNet模型是在1998年提出的一种图像分类模型,应用于支票或邮件编码上的手写数字的识别,也被认为是最早的卷积神经网络(CNN),为后续CNN的发展奠定了基础,作者LeCun Y也被誉为卷积神经网络之父。LeNet之后一直直到2012年的AlexNet模型在ImageNet比赛上表现优秀,使得沉寂了14年的卷积神经网络再次成为研究热点。

LeCun Y, Bottou L, Bengio Y, et al. Gradient-based learning applied to document recognition[J]. Proceedings of the IEEE, 1998, 86(11): 2278-2324.

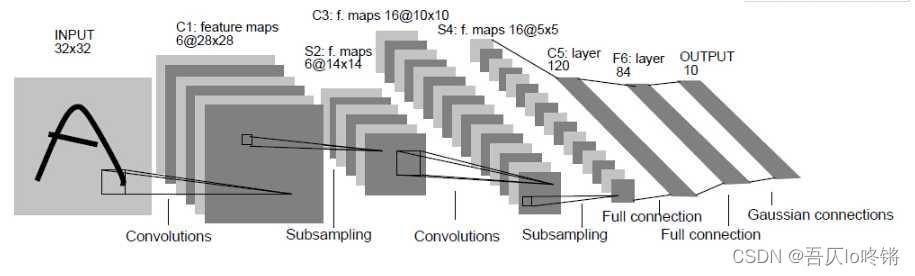

LeNet模型结构如下:
在这里插入图片描述

INPUT(输入层)
输入图像的尺寸为32X32,是单通道的灰色图像。C1(卷积层)
使用了6个大小为5×5的卷积核,步长为1,卷积后得到6张28×28的特征图。S2(池化层)
使用了6个2×2 的平均池化,步长为2,池化后得到6张14×14的特征图。C3(卷积层)
使用了16个大小为5×5的卷积核,步长为1,得到 16 张10×10的特征图。
由于是多个卷积核对应多个输入,论文中采用了如下组合方式:
在这里插入图片描述S4(池化层)
使用16个2×2的平均池化,步长为2,池化后得到16张5×5 的特征图。C5(卷积层)
使用120个大小为5×5的卷积核,步长为1,卷积后得到120张1×1的特征图。F6(全连接层)
输入维度120,输出维度是84(对应7x12 的比特图)。OUTPUT(输出层)
使用高斯核函数,输入维度84,输出维度是10(对应数字 0 到 9)。

数据集


使用torchversion内置的MNIST数据集,训练集大小60000,测试集大小10000,图像大小是1×28×28,包括数字0~9共10个类。官网:http://yann.lecun.com/exdb/mnist/

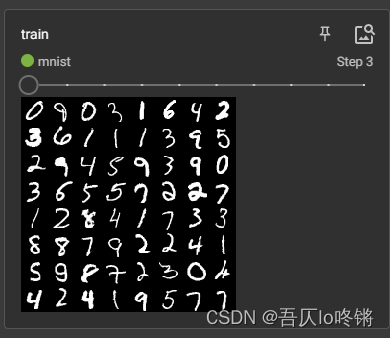

from torch.utils.data import DataLoaderfrom torch.utils.tensorboard import SummaryWriterfrom torchvision import transformsimport torchvisionmnist_train = torchvision.datasets.MNIST(root='./datasets/',                                         train=True, download=True, transform=transforms.ToTensor())mnist_test = torchvision.datasets.MNIST(root='./datasets/',                                        train=False, download=True, transform=transforms.ToTensor())print(len(mnist_train), len(mnist_test))  # 打印训练/测试集大小feature, label = mnist_train[0]print(feature.shape, label)  # 打印图像大小和标签dataloader = DataLoader(mnist_test, batch_size=64, num_workers=0)  # 每次批量加载64张step = 0writer = SummaryWriter(log_dir='runs/mnist')  # 可视化for data in dataloader:    features, labels = data    writer.add_images(tag='train', img_tensor=features, global_step=step)    step += 1writer.close()

在这里插入图片描述
在这里插入图片描述

可视化部分可参考我这篇博客:深度学习-Tensorboard可视化面板

此外,还可以使用torchversion内置的FashionMNIST数据集,包括衣服、包等10类图像,也是1×28×28,各60000、10000张。

模型搭建


使用Pytoch进行搭建和测试。

在第一个卷积层C1设置padding为2,因为数据集是28×28大小,原模型是32×32大小。

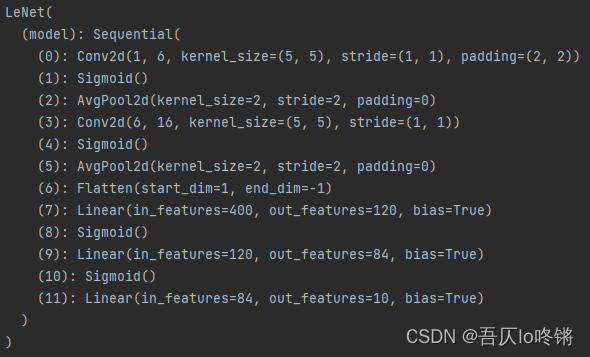

import torchfrom torch import nn, optimclass LeNet(nn.Module):    def __init__(self) -> None:        super().__init__()        self.model = nn.Sequential(  # (-1,1,28,28)            nn.Conv2d(in_channels=1, out_channels=6, kernel_size=5, padding=2),  # (-1,6,28,28)            nn.Sigmoid(),            nn.AvgPool2d(kernel_size=2, stride=2),  # (-1,6,14,14)            nn.Conv2d(in_channels=6, out_channels=16, kernel_size=5),  # (-1,16,10,10)            nn.Sigmoid(),            nn.AvgPool2d(kernel_size=2, stride=2),  # (-1,16,5,5)            nn.Flatten(),            nn.Linear(in_features=16 * 5 * 5, out_features=120),  # (-1,120)            nn.Sigmoid(),            nn.Linear(120, 84),  # (-1,84)            nn.Sigmoid(),            nn.Linear(in_features=84, out_features=10)  # (-1,10)        )    def forward(self, x):        return self.model(x)leNet = LeNet()print(leNet)

在这里插入图片描述

模型训练


import torchimport torchvisionfrom torch.utils.data import DataLoaderfrom torchvision import transformsfrom torch import nnfrom torch.utils.tensorboard import SummaryWriterclass LeNet(nn.Module):    def __init__(self) -> None:        super().__init__()        self.model = nn.Sequential(  # (-1,1,28,28)            nn.Conv2d(in_channels=1, out_channels=6, kernel_size=5, padding=2),  # (6,28,28)            nn.Sigmoid(),            nn.AvgPool2d(kernel_size=2, stride=2),  # (6,14,14)            nn.Conv2d(in_channels=6, out_channels=16, kernel_size=5),  # (16,10,10)            nn.Sigmoid(),            nn.AvgPool2d(kernel_size=2, stride=2),  # (16,5,5)            nn.Flatten(),            nn.Linear(in_features=16 * 5 * 5, out_features=120),  # (-1,120)            nn.Sigmoid(),            nn.Linear(120, 84),  # (-1,84)            nn.Sigmoid(),            nn.Linear(in_features=84, out_features=10)  # (-1,10)        )    def forward(self, x):        return self.model(x)# 创建模型leNet = LeNet()device = torch.device('cuda' if torch.cuda.is_available() else 'cpu')leNet = leNet.to(device)  # 若支持GPU加速# 损失函数loss_fn = nn.CrossEntropyLoss()loss_fn = loss_fn.to(device)# 优化器learning_rate = 1e-2optimizer = torch.optim.Adam(leNet.parameters(), lr=learning_rate)total_train_step = 0  # 总训练次数total_test_step = 0  # 总测试次数epoch = 10  # 训练轮数writer = SummaryWriter(log_dir='runs/LeNet')  # 可视化# 数据mnist_train = torchvision.datasets.MNIST(root='./datasets/',                                         train=True, download=True, transform=transforms.ToTensor())mnist_test = torchvision.datasets.MNIST(root='./datasets/',                                        train=False, download=True, transform=transforms.ToTensor())dataloader_train = DataLoader(mnist_train, batch_size=256, num_workers=0)  # 每次批量加载256张# 训练模型for i in range(epoch):    print("-----第{}轮训练开始-----".format(i + 1))    leNet.train()  # 训练模式    for data in dataloader_train:        imgs, labels = data        imgs = imgs.to(device)        labels = labels.to(device)        outputs = leNet(imgs)        loss = loss_fn(outputs, labels)        optimizer.zero_grad()  # 清空之前梯度        loss.backward()  # 反向传播        optimizer.step()  # 更新参数        total_train_step += 1  # 更新步数        print("训练次数:{}, Loss: {}".format(total_train_step, loss.item()))        writer.add_scalar("train_loss", loss.item(), total_train_step)writer.close()

(插播反爬信息 )博主CSDN地址:https://wzlodq.blog.csdn.net/

在这里插入图片描述

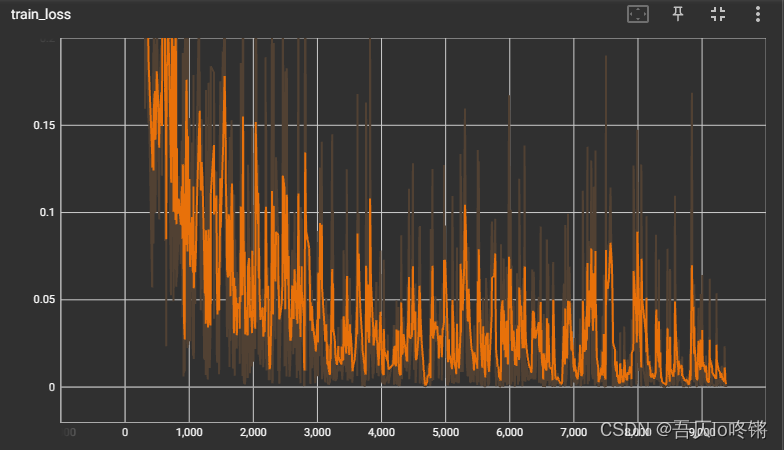

由于打印了每轮各个批次64张图的损失,不同批次损失不同,所以上下震荡大,但总体仍是减少收敛的。

模型测试


leNet.eval()  # 测试模式    total_test_loss = 0  # 当前轮次模型测试所得损失    total_accuracy = 0  # 当前轮次精确率    with torch.no_grad():  # 关闭梯度反向传播        for data in dataloader_test:            imgs, targets = data            imgs = imgs.to(device)            targets = targets.to(device)            outputs = leNet(imgs)            loss = loss_fn(outputs, targets)            total_test_loss = total_test_loss + loss.item()            accuracy = (outputs.argmax(1) == targets).sum()            total_accuracy = total_accuracy + accuracy    print("测试集上的Loss: {}".format(total_test_loss))    print("测试集上的正确率: {}".format(total_accuracy/len(mnist_test)))    writer.add_scalar("test_loss", total_test_loss, total_test_step)    writer.add_scalar("test_accuracy", total_accuracy/len(mnist_test), total_test_step)    total_test_step = total_test_step + 1    torch.save(leNet, "LeNet_{}.pth".format(i))  # 保存模型

在这里插入图片描述

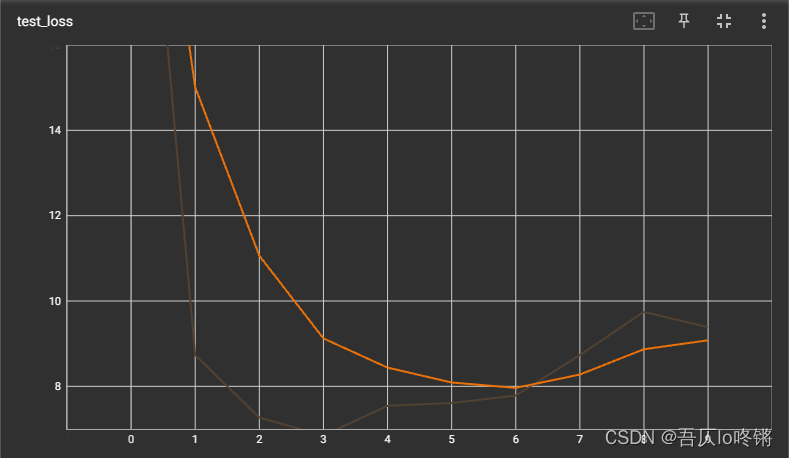

随着训练轮数增加,对应模型测试的损失减少并收敛,最后有一点震荡向上,可能是过拟合了,问题不大。

在这里插入图片描述

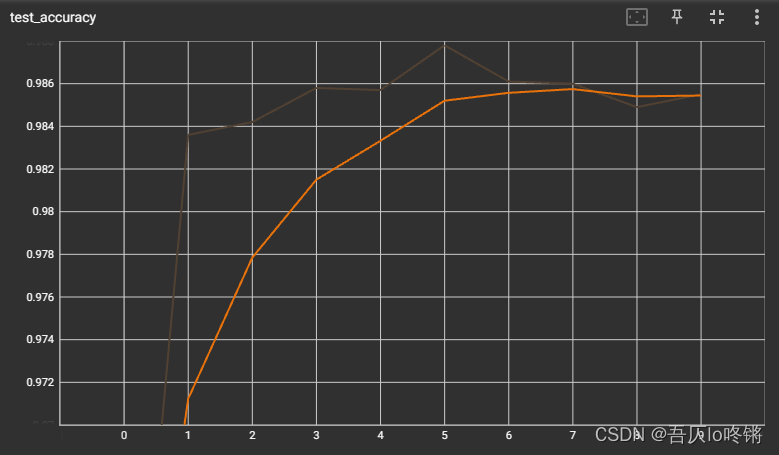

精确率在5轮后就趋于98%以上,就是说感受到了来自98年的科技~

最后,附完整代码:

import torchimport torchvisionfrom torch.utils.data import DataLoaderfrom torchvision import transformsfrom torch import nnfrom torch.utils.tensorboard import SummaryWriterclass LeNet(nn.Module):    def __init__(self) -> None:        super().__init__()        self.model = nn.Sequential(  # (-1,1,28,28)            nn.Conv2d(in_channels=1, out_channels=6, kernel_size=5, padding=2),  # (-1,6,28,28)            nn.Sigmoid(),            nn.AvgPool2d(kernel_size=2, stride=2),  # (-1,6,14,14)            nn.Conv2d(in_channels=6, out_channels=16, kernel_size=5),  # (-1,16,10,10)            nn.Sigmoid(),            nn.AvgPool2d(kernel_size=2, stride=2),  # (-1,16,5,5)            nn.Flatten(),            nn.Linear(in_features=16 * 5 * 5, out_features=120),  # (-1,120)            nn.Sigmoid(),            nn.Linear(120, 84),  # (-1,84)            nn.Sigmoid(),            nn.Linear(in_features=84, out_features=10)  # (-1,10)        )    def forward(self, x):        return self.model(x)# 创建模型leNet = LeNet()device = torch.device('cuda' if torch.cuda.is_available() else 'cpu')leNet = leNet.to(device)  # 若支持GPU加速# 损失函数loss_fn = nn.CrossEntropyLoss()loss_fn = loss_fn.to(device)# 优化器learning_rate = 1e-2optimizer = torch.optim.Adam(leNet.parameters(), lr=learning_rate)total_train_step = 0  # 总训练次数total_test_step = 0  # 总测试次数epoch = 10  # 训练轮数writer = SummaryWriter(log_dir='runs/LeNet')  # 可视化# 数据mnist_train = torchvision.datasets.MNIST(root='./datasets/',                                         train=True, download=True, transform=transforms.ToTensor())mnist_test = torchvision.datasets.MNIST(root='./datasets/',                                        train=False, download=True, transform=transforms.ToTensor())dataloader_train = DataLoader(mnist_train, batch_size=64, num_workers=0)  # 每次批量加载64张dataloader_test = DataLoader(mnist_test, batch_size=64, num_workers=0)  # 每次批量加载64张for i in range(epoch):    print("-----第{}轮训练开始-----".format(i + 1))    leNet.train()  # 训练模式    for data in dataloader_train:        imgs, labels = data        imgs = imgs.to(device)  # 适配GPU/CPU        labels = labels.to(device)        outputs = leNet(imgs)        loss = loss_fn(outputs, labels)        optimizer.zero_grad()  # 清空之前梯度        loss.backward()  # 反向传播        optimizer.step()  # 更新参数        total_train_step += 1  # 更新步数        if total_train_step % 100 ==0:  # 每100次可视化一下            print("训练次数:{}, Loss: {}".format(total_train_step, loss.item()))        writer.add_scalar("train_loss", loss.item(), total_train_step)    leNet.eval()  # 测试模式    total_test_loss = 0  # 当前轮次模型测试所得损失    total_accuracy = 0  # 当前轮次精确率    with torch.no_grad():  # 关闭梯度反向传播        for data in dataloader_test:            imgs, targets = data            imgs = imgs.to(device)            targets = targets.to(device)            outputs = leNet(imgs)            loss = loss_fn(outputs, targets)            total_test_loss = total_test_loss + loss.item()            accuracy = (outputs.argmax(1) == targets).sum()            total_accuracy = total_accuracy + accuracy    print("测试集上的Loss: {}".format(total_test_loss))    print("测试集上的正确率: {}".format(total_accuracy/len(mnist_test)))    writer.add_scalar("test_loss", total_test_loss, total_test_step)    writer.add_scalar("test_accuracy", total_accuracy/len(mnist_test), total_test_step)    total_test_step = total_test_step + 1    torch.save(leNet, "LeNet_{}.pth".format(i))  # 保存模型    #leNet = torch.load("LeNet_{}.pth".format(i))  加载模型writer.close()

原创不易,请勿转载(本不富裕的访问量雪上加霜 )
博主首页:https://wzlodq.blog.csdn.net/
来都来了,不评论两句吗?
如果文章对你有帮助,记得一键三连❤
