一、实验目的
1、进一步了解和认识常见的网络设备及其功能
2、熟悉常见的网络传输介质及其使用
3、掌握双绞线连接器压接方法
4、掌握双绞线模块的打线方法
5、掌握简单的物理网络维护知识
二、实验要求
1、预习网络设备工作原理方面的知识
2、预习背景知识
3、实验前熟悉相关工具软件的使用方法
4、在使用Rj45接头压接工具时，应注意安全
三、实验原理
双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及IA/TIA568B。而双绞线的连接方法也主要有两种，分别为直通线缆以及交叉线缆。简单地说，直通线缆就是水晶头两端都同时采用T568A标准或者T568B标准的接法；而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端则采用T568B标准制作。

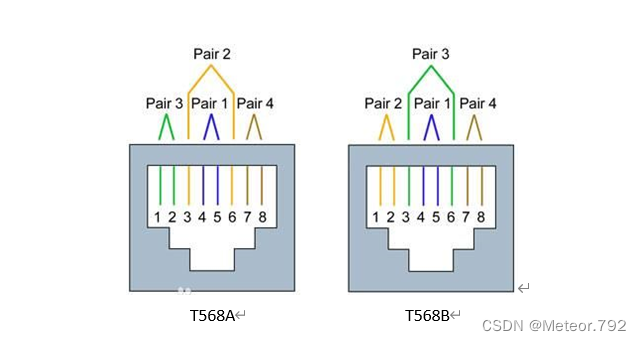

T568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕
T568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕

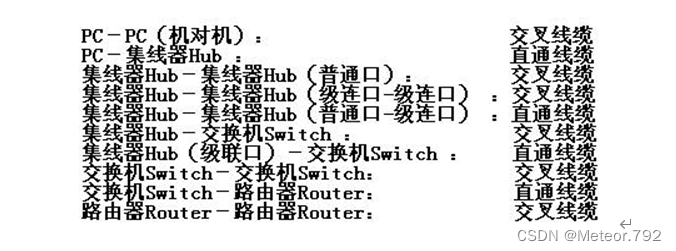

直通线缆、交叉线缆适用范围:
简单来说，同种设备互联用交叉线，异种设备互联用直通线。
1、根据T568A与T568B布线标准，RJ-45连接头各脚与双绞线各芯线（色线）的连接，需符合以下对应关系：
| 引脚 | 568A接法 | 568B接法 |
| 1 | 绿白 | 橙白 |
| 2 | 绿 | 橙 |
| 3 | 橙白 | 绿白 |
| 4 | 蓝 | 蓝 |
| 5 | 蓝白 | 蓝白 |
| 6 | 橙 | 绿 |
| 7 | 棕白 | 棕白 |
| 8 | 棕 | 棕 |
2、测量双绞线电缆系统性能的工具
（ 压线钳 ）、（ 测线仪 ）
四、实验内容
1、双绞线跳线制作：

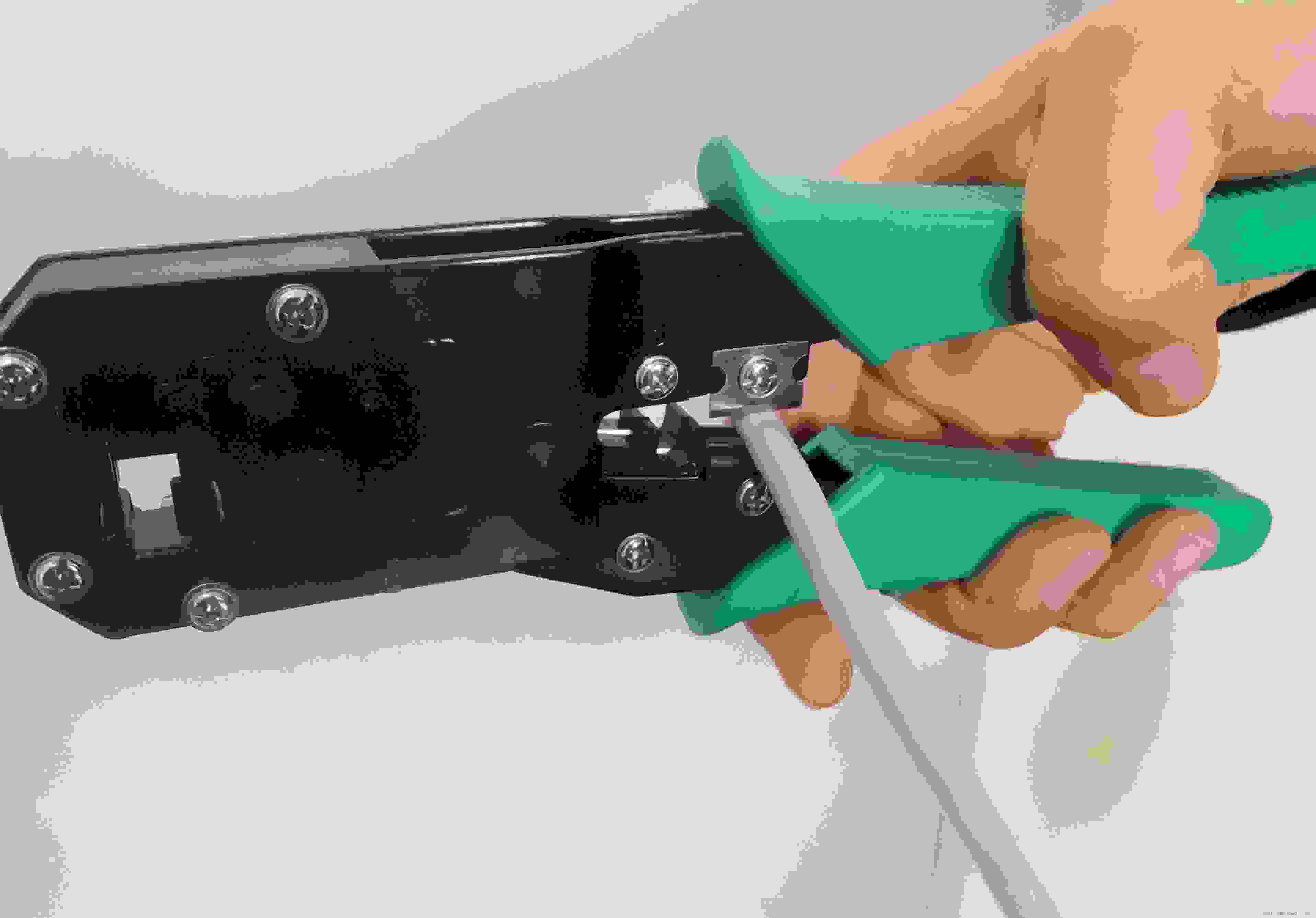

（1）首先利用压线钳的剪线刀口剪裁出计划需要使用到的双绞线长度。

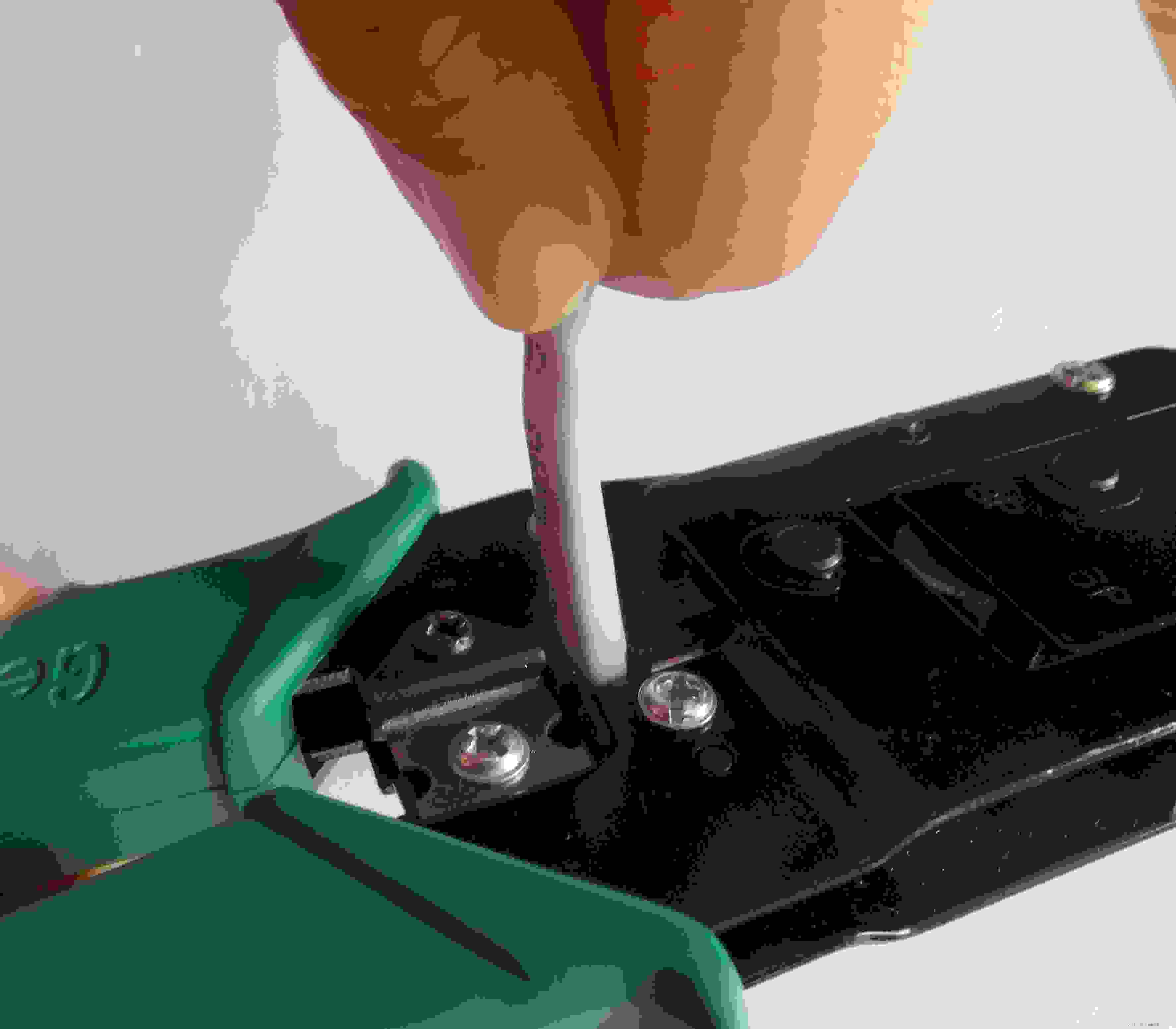

（2）剥除双绞线外绝缘护套。可以利用到压线钳的剪线刀口将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的护套。
（3）把每对都是相互缠绕在一起的线缆逐一解开。解开后根据需要，按照T568A或者T568B的标准将线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠。

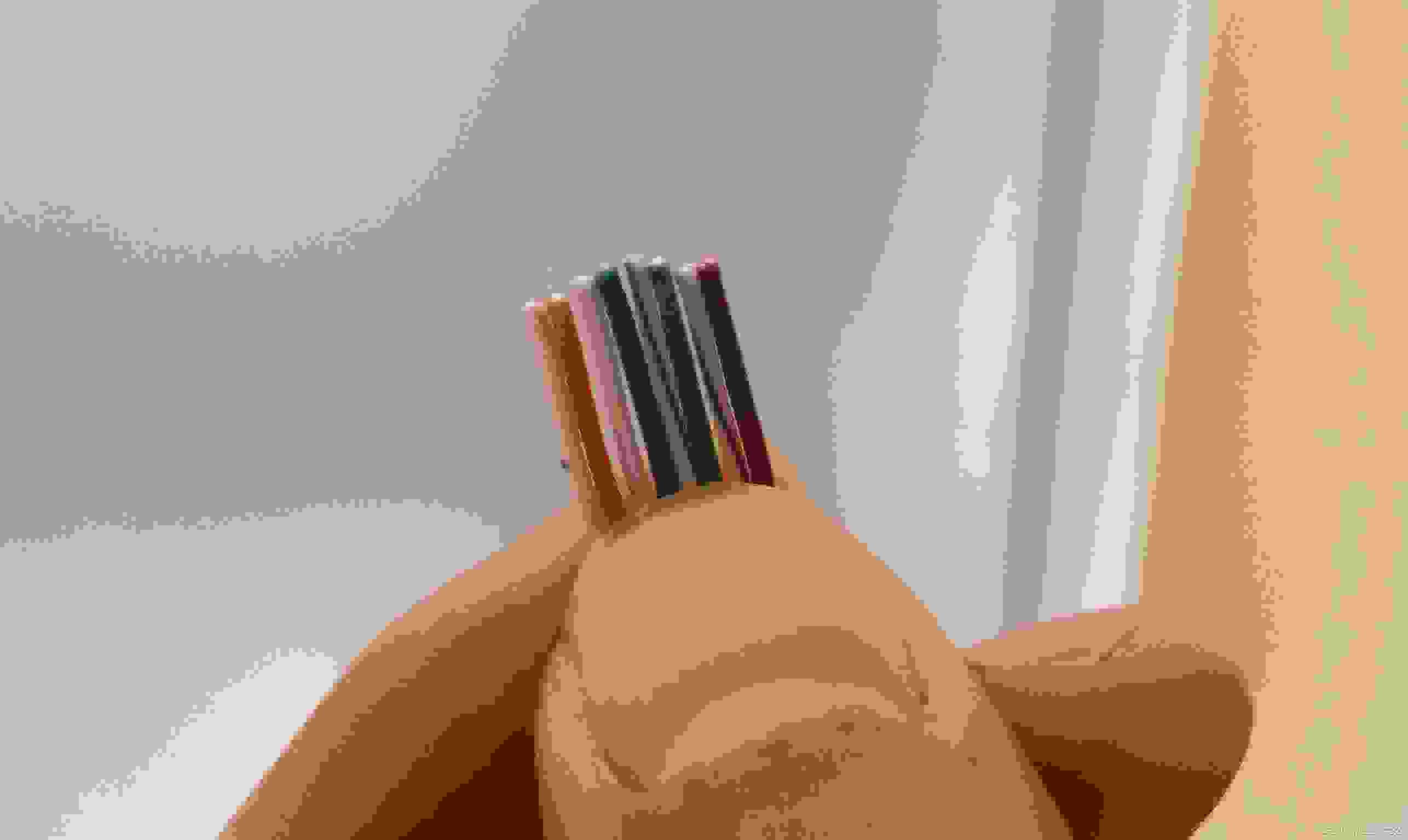

（4）把线缆依次排列好并理顺压直之后，利用压线钳的剪线刀口把线缆顶部裁剪整齐，保留的去掉外绝缘护套的部分约为15mm左右。

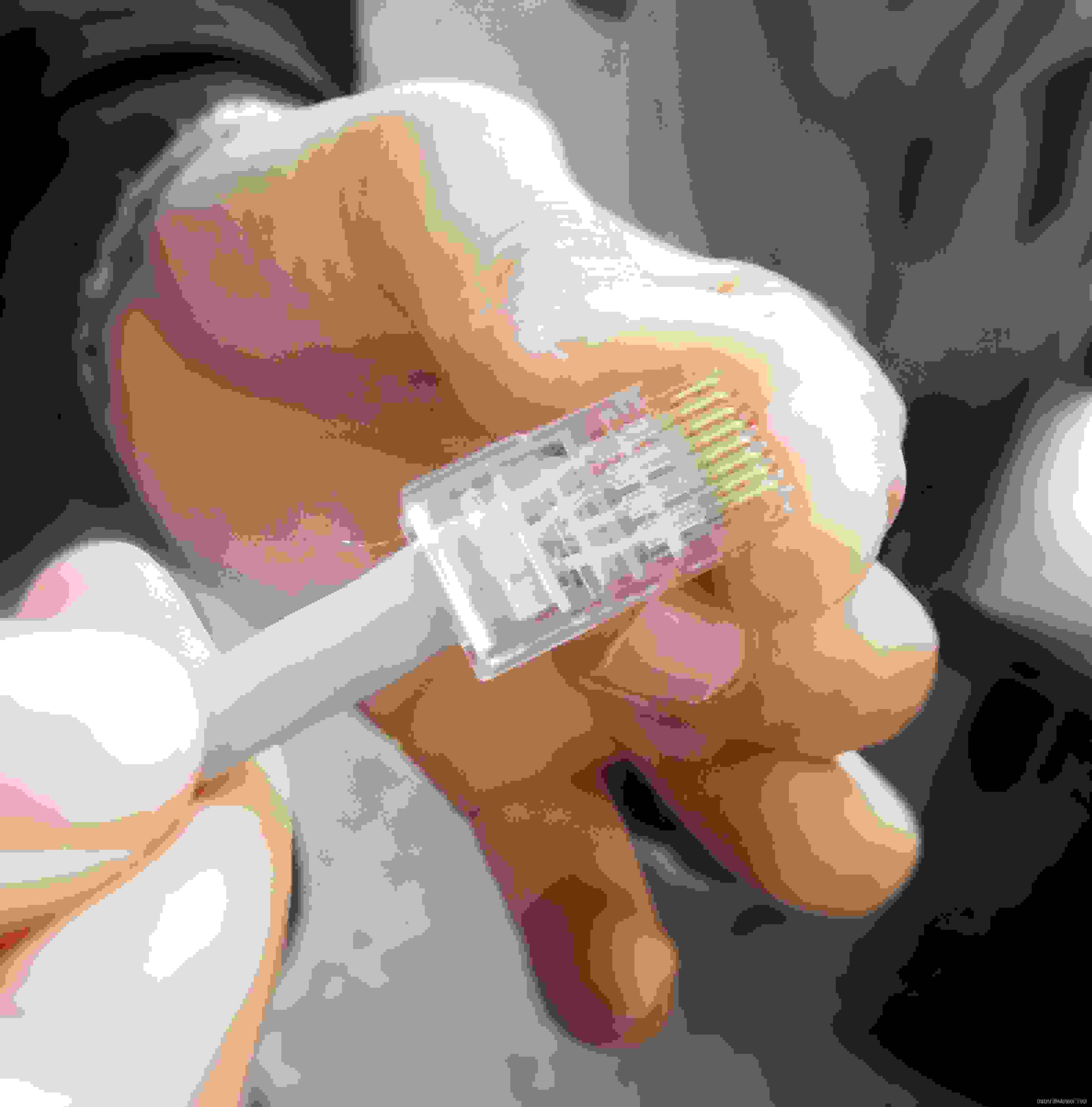

（5）把整理好的线缆插入水晶头内。需要注意的是要将水晶头有塑料弹簧片的一面向下，有针脚的一面向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己。插入的时候需要注意缓缓地用力把8条线缆同时沿RJ45头内的8个线槽插入，一直插到线槽的顶端。

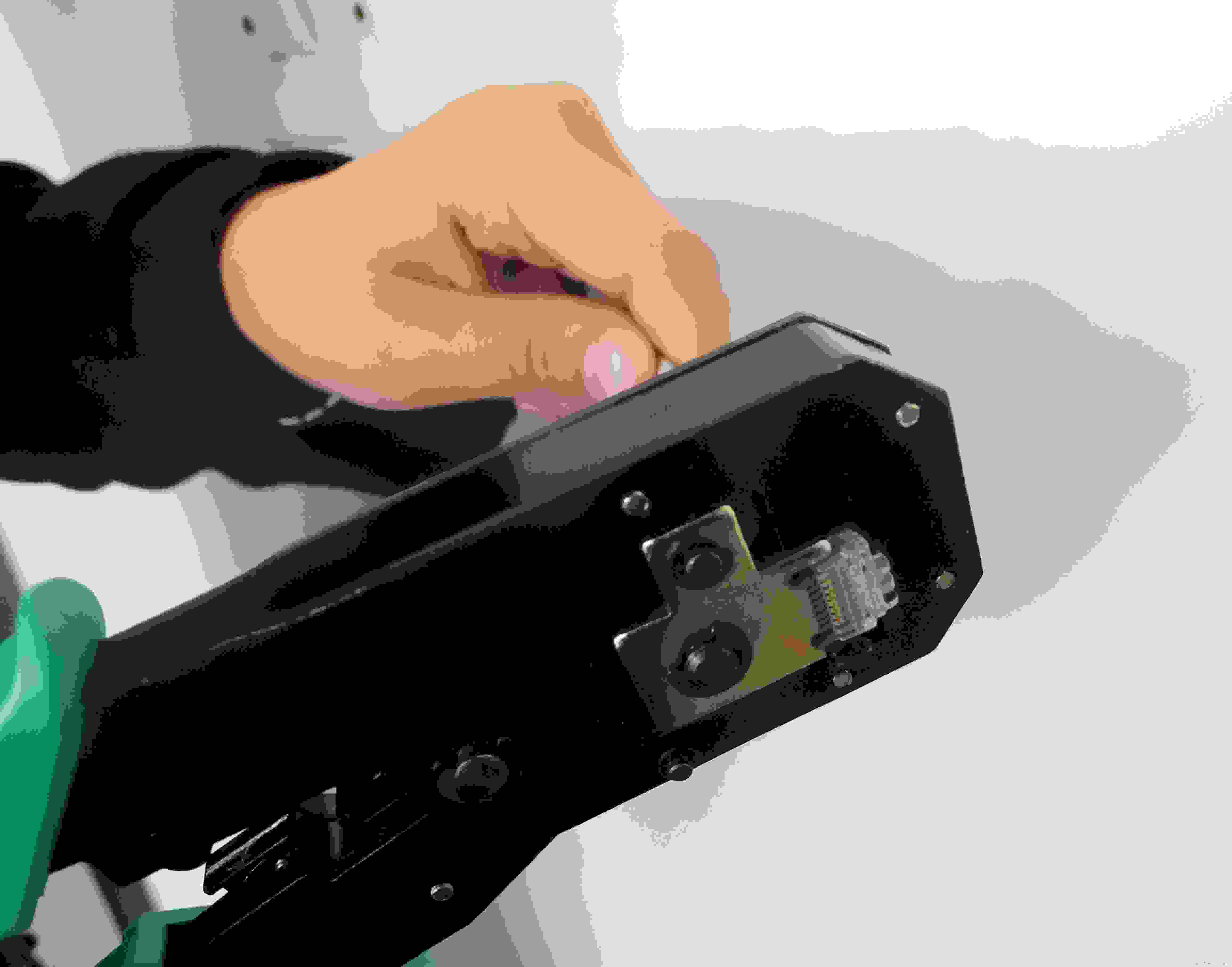

（6）使用压线钳压接水晶头，受力之后听到轻微的“啪”一声即可。
（7）按照相同方法压接另一端水晶头
（8）网络跳线测试 把跳线两端RJ-45头分别插入测试仪对应的插口中，观察测试仪指示灯闪烁顺序。如果有一芯或者多芯没有压接到位时，对应的指示灯不亮。如果有一芯或者多芯线序错误时，对应的指示灯将显示错误的线序
2. 双绞线直通线和交叉线缆制作。（下面给出两种线的线序）
直连线：1-1，2-2，3-3，4-4，5-5，6-6，7-7，8-8
交叉线：1-3，2-6，3-1，4-4，5-5，6-2，7-7，8-8
3. 测试做好的网线。
把一端RJ-45接头插入测线器的发送端，另一头插入测线器的接收端。把测试开关置于“直通”，开启测线器电源，观察每端的8个指示灯的闪亮情况。
4.使用打线器将双绞线接入RJ45插座
使用打线工具在多媒体插座中，或在配线架上，实施双绞线卡接操作
5.实验结果：（采用一端采用T568A接法、另一端采用T568B接法）显示灯亮的次序为：
（1）1-3灯亮
（2）2-6灯亮
（3）3-1灯亮
（4）4-4灯亮
（5）5-5灯亮
（6）6-2灯亮
（7）7-7灯亮
（8）8-8灯亮
6. 组建简单的以太网方法
（1）利用双绞线进行设备之间的连接时，要注意不同设备间所使用的线缆是不同的。
两台计算机之间的连接使用交叉 UTP 线缆。
计算机与交换机/集线器使用直通 UTP 线缆。
集线器与集线器的级联可以采取两种方法（交换机与交换机的级联同集线器间的级联）：一台集线器的级联口与另一台集线器的普通口连接时采用直通 UTP 线缆；两台集线器的普通口级联时采用交叉 UTP 线缆。
（2）将计算机连接入以太网
确保 PC 机上安装了网卡，并安装相应的网卡驱动程序。
确保 PC 机上正确安装了 TCP/IP 协议，并配置了局域网 IP 地址。如主机 A 的 IP 地址设为192.168.1.10，主机 B 的 IP 地址设置为：192.168.1.20。子网掩码为 255.255.255.0。
具体操作步骤如下：
右击“网上邻居”，选择“属性”，打开“网络连接”对话框。
打开“本地连接”的属性对话框，打开“Internet 协议（TCP/IP）”属性。
为 PC 机配置 IP 地址和子网掩码。
（3）利用制作好的直通 UTP 线缆将计算机与集线器（或交换机）连接起来。
2. 网络的连通性测试
在完成以太网的物理连接之后，需要测试网络的连通性，以保证网络的畅通。通常网络连通性测试可以采用的方法有：
（1） 观察交换机和网卡状态指示灯的变化情况。
连接 RJ-45 插头的交换机接口的指示灯，以及 PC 机网卡插槽指示灯是否闪烁。
（2） 用 ping 命令进行测试
步骤 1. 点击开始菜单→运行→输入 cmd。

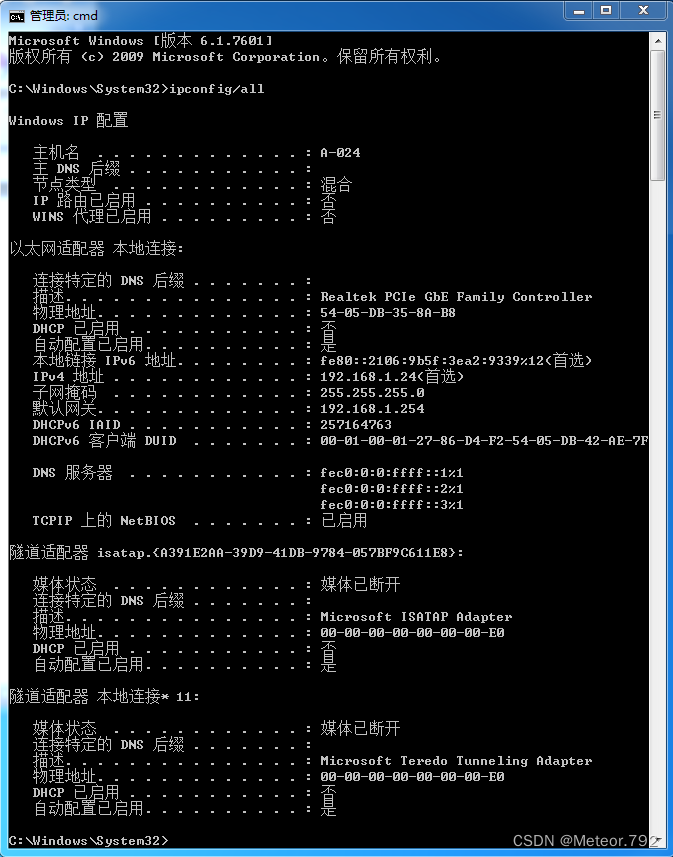

步骤 2. 输入 ipconfig /all 命令查看主机的网络参数，并做好记录

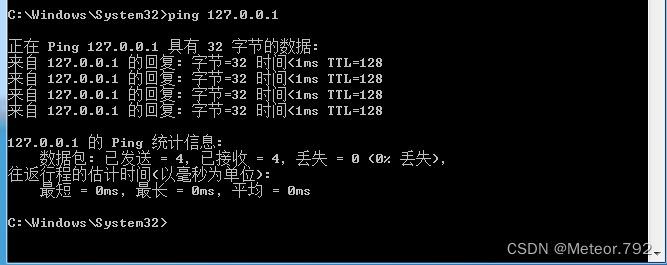

步骤 3. 测试本机 TCP/IP 协议安装配置是否正确,命令为：ping 127.0.0.1

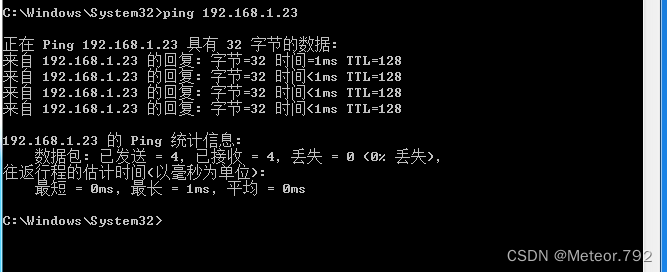

步骤 4. Ping 本机 IP，其目的是检查本机的网卡是否正常。命令为：ping ip地址

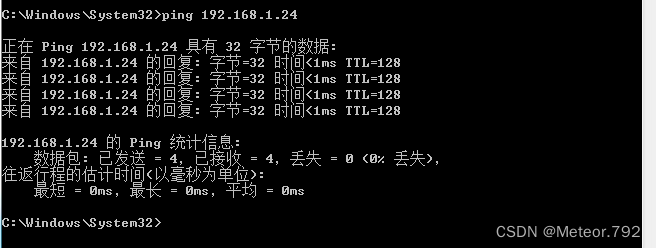

步骤 5. 检测本机所在局域网是否正常。通过 ping 本网邻居计算机的 IP 地址来间接测试本网是否运行正常。如可以 Ping 192.168.1.52。
