RRT算法简单介绍
1. RRT算法定义
RRT（Rapidly-Exploring Random Tree）算法是一种基于采样的路径规划算法，常用于移动机器人路径规划，适合解决高维空间和复杂约束下的路径规划问题。基本思想是以产生随机点的方式通过一个步长向目标点搜索前进，有效躲避障碍物，避免路径陷入局部极小值，收敛速度快。本文通过matlab实现RRT算法，解决二维平面的路径规划问题。
2. RRT算法基本步骤
1）确定起点start和终止点goal；
2）在空间中随机生成新的点r(50%为随机点，50%为目标点，目的是增强RRT向goal点生成的导向性)；
3）判断点r与轨迹树中哪一个节点的欧氏距离最小，记该点为最近父节点closetNode；
4）沿生长向量方向（最近父节点closetNode指向随机点r的方向）按照步长stepSize生成新的子节点newNode；
5）碰撞检测：检测closetNode到newNode的连线是否会与障碍物发生碰撞。若是，返回步骤2，重新生成随机点；若否，则将newNode添加到轨迹树中。
6）检测是否到达goal附近。若是，结束搜索；若否，返回步骤2继续搜索。
三维轨迹Matlab仿真效果：
障碍物我们只设置了球形障碍物，也可以设置成立方体、圆柱体等等。

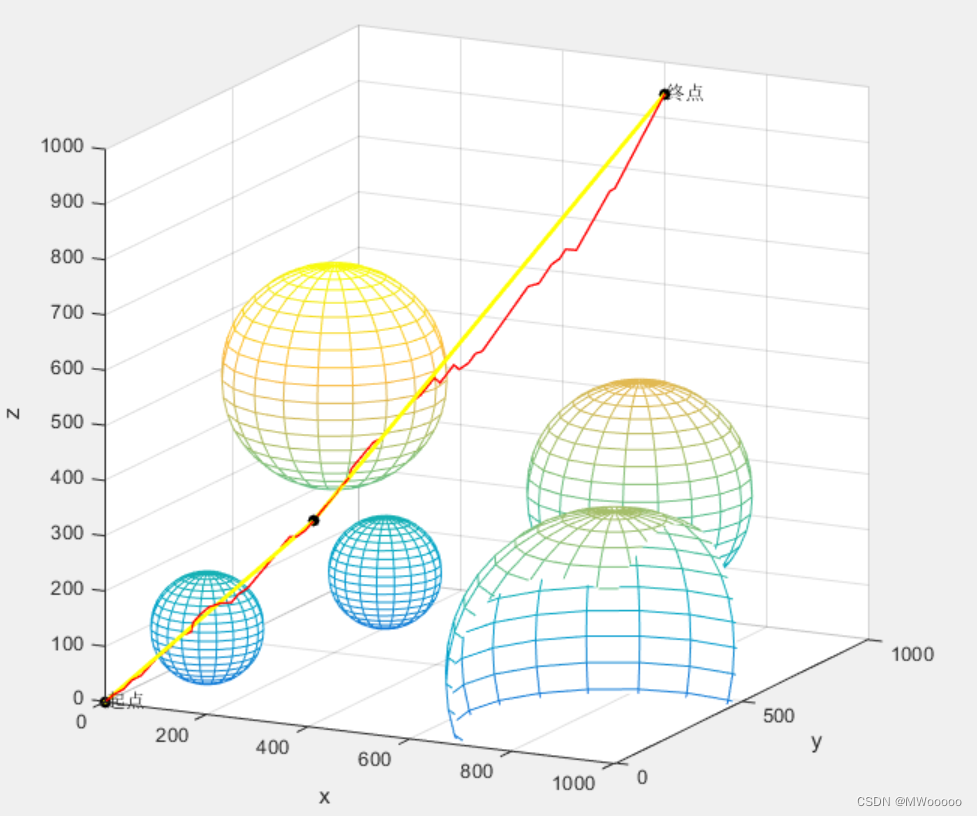

实施效果1：

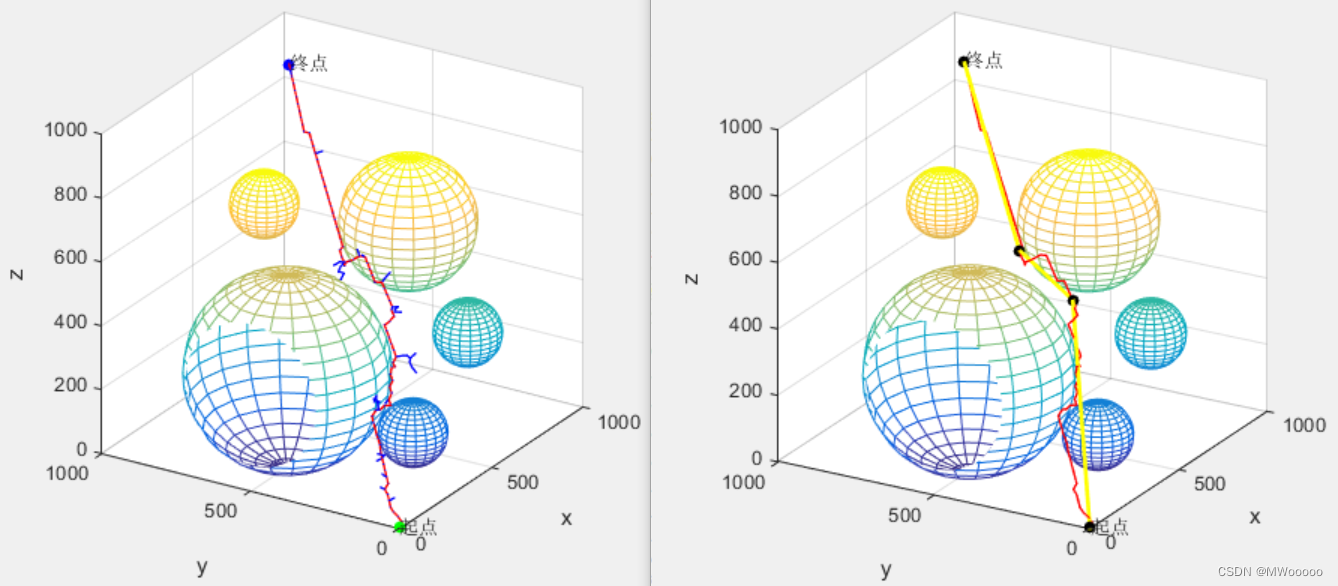

左：RRT随机树 右：贪心算法优化后的随机树
优化前，RRT树有80个节点，并且路径并不平滑。优化后，随机树只有三个点，路径只有两条直线组成。当然还可以继续对路径进行平滑，本文没有再继续做这些工作了。
实施效果2：
以下为RRT算法的Matlab实现代码：
mian函数：
%created by MW%date: 2022/5/25%func: RRT avoiding obstacleclc;clear;%% 创建并绘制障碍物circleCenter = [100 200 100; 200 700 100; 200 500 500; 700 700 300; 900 200 100];radius = [100;100;200;200;300];%绘制球形障碍物figure(1);[x, y, z] = sphere; %创建一个坐标在原点，半径为1的标准圆，用于绘制自定义的圆for i = 1: length(radius) mesh(radius(i)*x + circleCenter(i,1), radius(i)*y + circleCenter(i,2), radius(i)*z + circleCenter(i,3)); hold on;endaxis equal;%% 创建初始位置和目标位置并绘制start = [0 0 0];goal = [700 800 1000];hold on;scatter3(start(1),start(2),start(3),'filled','g');scatter3(goal(1),goal(2),goal(3),'filled','b');%% 图片标注text(start(1),start(2),start(3),'起点');text(goal(1),goal(2),goal(3),'终点');view(3);grid on;axis equal;axis([0 1000 0 1000 0 1000]);xlabel('x');ylabel('y');zlabel('z');%% RRT方法生成避障轨迹path = RRT(start,goal,radius,circleCenter);%% 贪心算法优化RRT轨迹newPath = GreedyOptimize(path,radius,circleCenter);figure(2);%绘制球形障碍物[x, y, z] = sphere; %创建一个坐标在原点，半径为1的标准圆，用于绘制自定义的圆for i = 1: length(radius) mesh(radius(i)*x + circleCenter(i,1), radius(i)*y + circleCenter(i,2), radius(i)*z + circleCenter(i,3)); hold on;endaxis equal;%绘制原RRT树plot3(path(:,1), path(:,2), path(:,3),'LineWidth',1,'Color','r');%绘制优化后的RRT树for k1 =1: length(newPath) point = newPath(k1,:); scatter3(point(1),point(2),point(3),'filled','k'); endplot3(newPath(:,1), newPath(:,2), newPath(:,3),'LineWidth',2,'Color','y');%图片标注text(start(1),start(2),start(3),'起点');text(goal(1),goal(2),goal(3),'终点');view(3);grid on;axis equal;axis([0 1000 0 1000 0 1000]);xlabel('x');ylabel('y');zlabel('z');RRT算法：
function path = RRT(start,goal,radius,circleCenter)%% 定义RRT参数stepSize = 20; %步长maxIterTimes = 5000; %最大迭代步数iterTime = 0; %当前迭代次数threshold = 20; %阈值searchSize = [1000 1000 1000]; %空间尺寸RRTree = double([start -1]); %创建RRT树,共4列。前3列为节点坐标，第4列为当前节点的父节点的索引。初始点的索引为-1%多个点到某一点欧式距离计算方法calcDis = @(a,b) sqrt((b(:,1)-a(1,1)).^2 + (b(:,2)-a(1,2)).^2 + (b(:,3)-a(1,3)).^2);%% 寻找RRT路径tic % tic-toc函数，用于计时，记录完成整个RRT树的运行时间pathFound = false; %标志物，记录是否正确找到避障路径while iterTime <= maxIterTimes iterTime = iterTime +1; %step1 - 生成随机点 %为了提高RRT扩展的导向性，以50%的概率在空间中随机生成生成新的随机点，50%的概率以目标点为新的随机点 if rand < 0.5 sample = rand(1,3) .* searchSize + start; else sample = goal; end %step2 - 寻找树上最近父节点 [val,nearIndex] = min(calcDis(sample, RRTree(:,1:3)),[],1); %计算树上每个节点到随机点的欧氏距离，并返回最短距离的值和index closestNode = RRTree(nearIndex,1:3); %step3 - 沿生长向量方向按照步长生成新的子节点 growVec = sample - closestNode; growVec = growVec/sqrt(sum(growVec.^2)); newPoint = closestNode + growVec*stepSize; %step4 - 碰撞检测 feasible = collisionDetec(newPoint,closestNode,radius,circleCenter); if ~feasible continue; %如果发生碰撞，则重新寻找随机点 end %为树添加新节点 RRTree = [RRTree; newPoint nearIndex]; plot3([closestNode(1) newPoint(1)],[closestNode(2) newPoint(2)],[closestNode(3) newPoint(3)],'LineWidth',1,'Color','b'); pause(0.01); %检测是否到达goal附近 if sqrt(sum((newPoint - goal).^2)) <= threshold pathFound = true; break; %如果节点已到达goal附近，则结束搜寻 end end%搜索结束后如果搜索失败，显示错误信息if ~pathFound disp('no path found. maximum attempts reached');endtoc%% 绘制回溯路径path = goal;lastNode = nearIndex; %父节点索引，这里的nearIndex是goal的父节点索引while lastNode >= 0 path =[RRTree(lastNode,1:3); path]; %将当前节点的上一个节点添加进回溯路径中 lastNode = RRTree(lastNode, 4); %更新父节点索引endplot3(path(:,1), path(:,2), path(:,3),'LineWidth',1,'Color','r');end碰撞检测算法：
线段检测：
%新的生长向量是否发生碰撞function feasible = collisionDetec(newPoint,closestNode,radius,circleCenter)feasible = true;checkVec = newPoint - closestNode; %检测向量%将检测向量以0.5为步长等比均分为无数个检测点，检测每个检测点是否与球发生碰撞for i = 0:0.5:sqrt(sum(checkVec.^2)) checkPoint = closestNode + i.*(checkVec/sqrt(sum(checkVec.^2))); %生成检测点 checkPointFeasible = pointCollisionCheck(checkPoint,radius,circleCenter); if ~checkPointFeasible feasible = false; break; end endend点检测：
%监测点是否发生碰撞function pointFeasible = pointCollisionCheck(checkPoint,radius,circleCenter)pointFeasible = true;for s = 1:length(radius) if sqrt(sum((checkPoint - circleCenter(s,:)).^2)) <= radius(s) pointFeasible = false; break; end endend贪心算法简单介绍
1. 贪心算法定义：
贪心算法，是指在对问题求解时，总是做出再当前看来是最好的选择。也就是说，不从整体最优上加以考虑，他所做出的仅是某种意义上的局部最优解。
贪心算法没有固定算法框架，算法设计的关键是贪心策略的选择。必须注意的是，贪心算法不是对所有问题都能得到整体最优解，选择的贪心策略必须具备无后效性，即某个状态以后的过程不会影响以前的状态，只与当前状态有关。
2. 贪心算法基本步骤：
步骤1：从某个初始解出发；
步骤2：采用迭代的过程，当可以向目标前进一步时，就根据局部最优策略，得到一部分解，缩小问题规模；
步骤3：将所有解综合起来。
本问题下的贪心算法：
1）连接目标点和初始点。
2）检测是否发生碰撞。
3）若是，表明从初始点到该点中间不能被省略，沿目标点往上回溯到上一级父节点（上一级父节点更新为新的目标点），回到步骤1；若否，表明从初始点到该点中间的所有节点均可被省略，将该点添加到新的随机树中，并将该点更新为新的初始点，目标点复位到最后一个节点，回到步骤1.
4）检测直到start更新至goal结束。
function newPath = GreedyOptimize(path,radius,circleCenter)startIndex = 1;goalIndex = length(path(:,1));detectTimes = length(path(:,1)) - 1; %检测次数newPath = [path(startIndex,:)]; %添加初始位置while detectTimes >0; detectTimes = detectTimes-1; start = path(startIndex,:); goal = path(goalIndex,:); %碰撞检测 feasible = collisionDetec(goal,start,radius,circleCenter); if ~feasible goalIndex = goalIndex - 1; %若碰撞，index减1，继续向上探索父节点 continue; else newPath = [newPath; goal]; %若未发生碰撞，表示找到一个最优节点，则从该节点往上的所有父节点均可省略，将该节点添加至路径中 detectTimes = length(path(:,1)) - goalIndex; %检测次数更位 startIndex = goalIndex; %将当前节点索引更新为新的树的起点 goalIndex = length(path(:,1)); %将终点索引复位 end endnewPath = [newPath; path(end,:)]; %添加目标位置end
