项目编号:mcuclub-109
设计简介:
资料下载网址:www.mcuclub.cn
项目名:基于单片机的油烟机的设计
单片机:STC89C52
功能:
1、通过MQ-2烟雾传感器检测厨房内烟雾浓度,若烟雾浓度小于设定最小阈值,油烟机风扇不工作;
2、若烟雾浓度在设定上下限阈值之间,风扇低速转动;若烟雾浓度在大于设定最大阈值,风扇高速转动;
3、通过DS18B20检测温度,若温度高于设定最大阈值,灭火继电器闭合,开始灭火;
4、通过直流电机控制风扇转动;
5、通过继电器控制灭火装置;
6、通过蜂鸣器进行报警;
7、通过按键设置烟雾浓度上下限值,温度最大值,切换手动、自动状态,调节风扇转速;
8、通过显示屏显示温度值,烟雾浓度值,风扇状态

资料预览
仿真图:
请添加图片描述

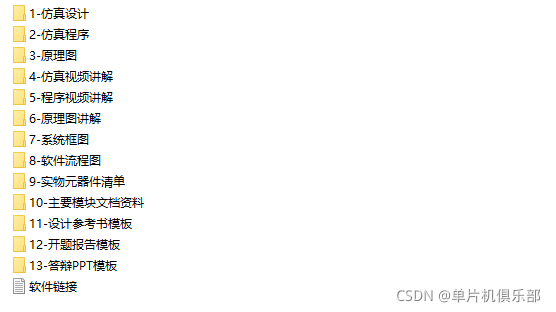

总体资料:
请添加图片描述
原理图:
请添加图片描述
软件设计流程:
请添加图片描述
系统框图:
请添加图片描述
本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成油烟机的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入部分数据,经过内部处理,控制输出部分。输入由四部分组成,第一部分是DS18B20测温模块,通过该模块可检测当前温度;第二部分是MQ-2烟雾传感器和ADC0832组成的烟雾检测模块,通过该模块可检测当前的烟雾浓度;第三部分是独立按键,通过三个独立按键切换界面、切换模式、调整电机速度、设置烟雾浓度阈值、设置温度最大值。第四部分是供电电路,给整个系统进行供电。输出由五部分组成,第一部分是LCD1602显示模块, 通过该模块可以显示烟雾浓度、马达状态、温度、模式、烟雾浓度阈值、温度最大值;第二部分是LED灯,有按键控制开关;第三部分是继电器,当温度大于温度最大值时,继电器闭合;第四部分是MX1508直流电机驱动模块,通过该模块控制电机的速度;第五部分是蜂鸣器,当温度大于温度最大值时,则蜂鸣器报警。

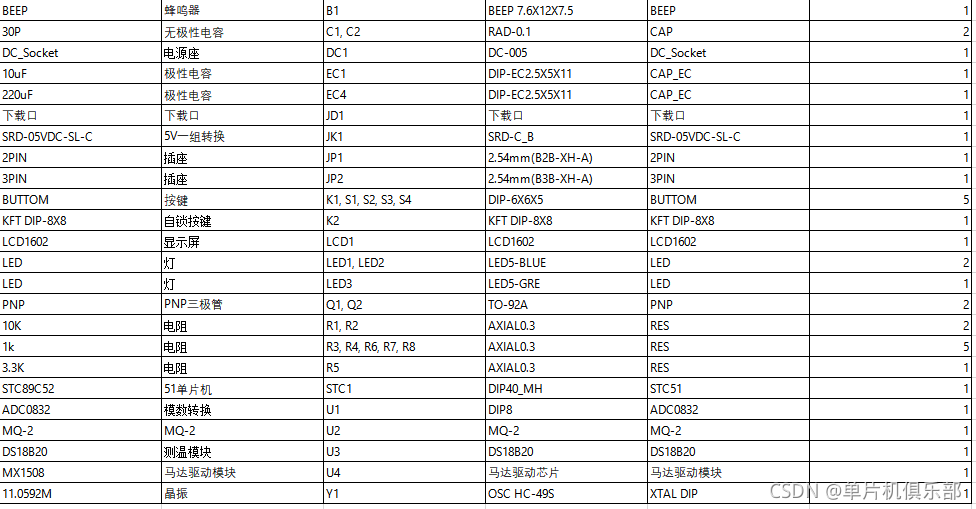

硬件清单:
