STM8系列单片机程序的下载方式

  • 一、概述
  • 二、SWIM硬件接口下载方式
  • 三、UART硬件接口下载方式
  • 四、总结

一、概述

在这里插入图片描述

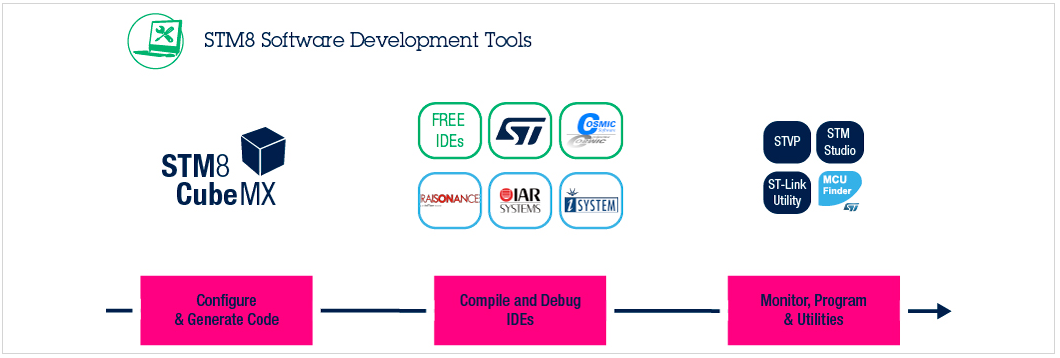

STM8系列单片机程序的硬件下载接口有两种SWIM和UART,而软件下载工具却有很多,常用的有IAR、STVD、STVP、Flash Loader Demonstartor等。

二、SWIM硬件接口下载方式

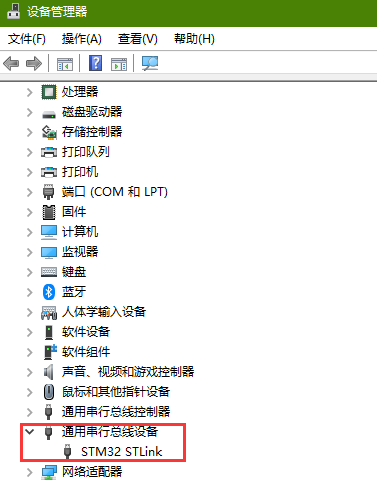

SWIM是通过ST-LINK下载器连接,ST-LINK接入电脑,使用STVP工具软件直接下载。点击下载官网ST-LINK驱动及工具软件并安装好驱动,在设备管理器里面可以看到已安装好。
在这里插入图片描述

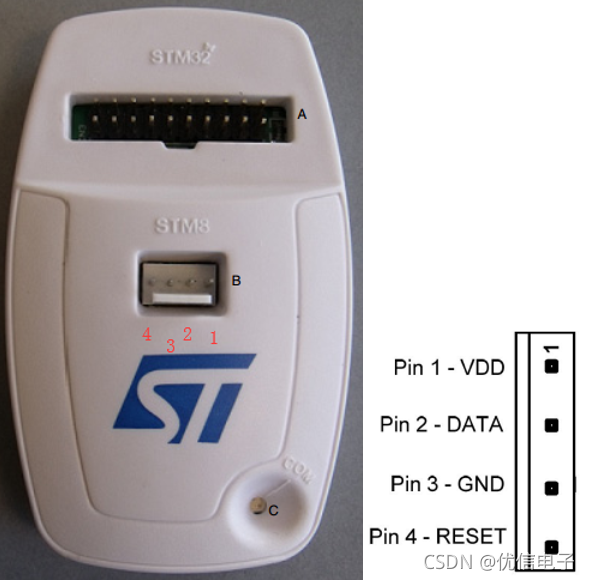

ST-LINK下载器的引脚功能
在这里插入图片描述
在这里插入图片描述

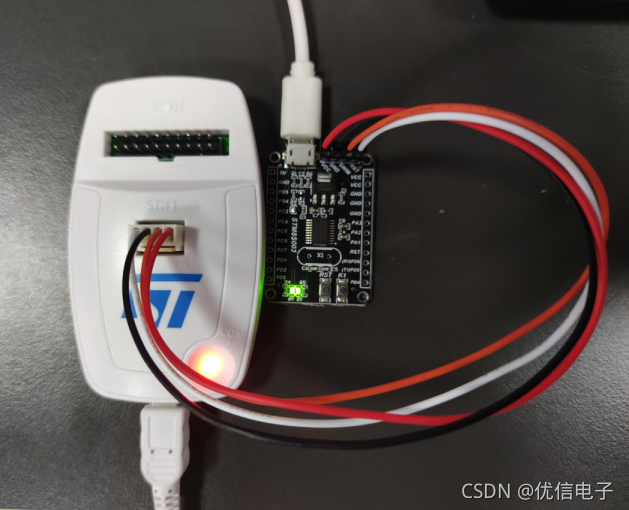

ST-LINK与STM8单片机的接线如下图,下载器的VDD的供电电流较小,开发板最好也单独再供下电
在这里插入图片描述

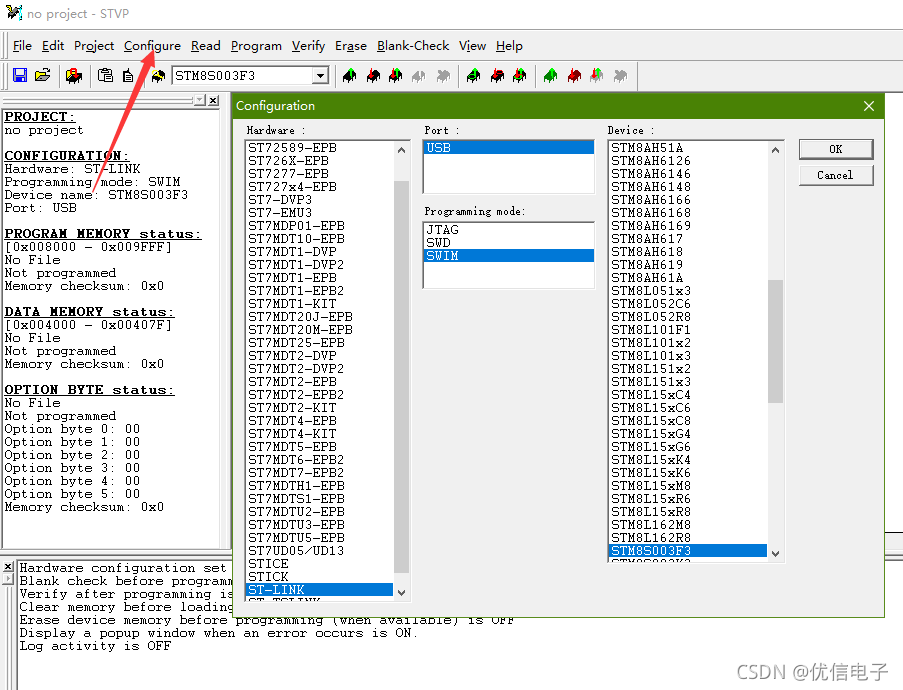

安装并打开STVP下载工具软件,配置好下载器和对应STM8开发板的芯片型号
在这里插入图片描述

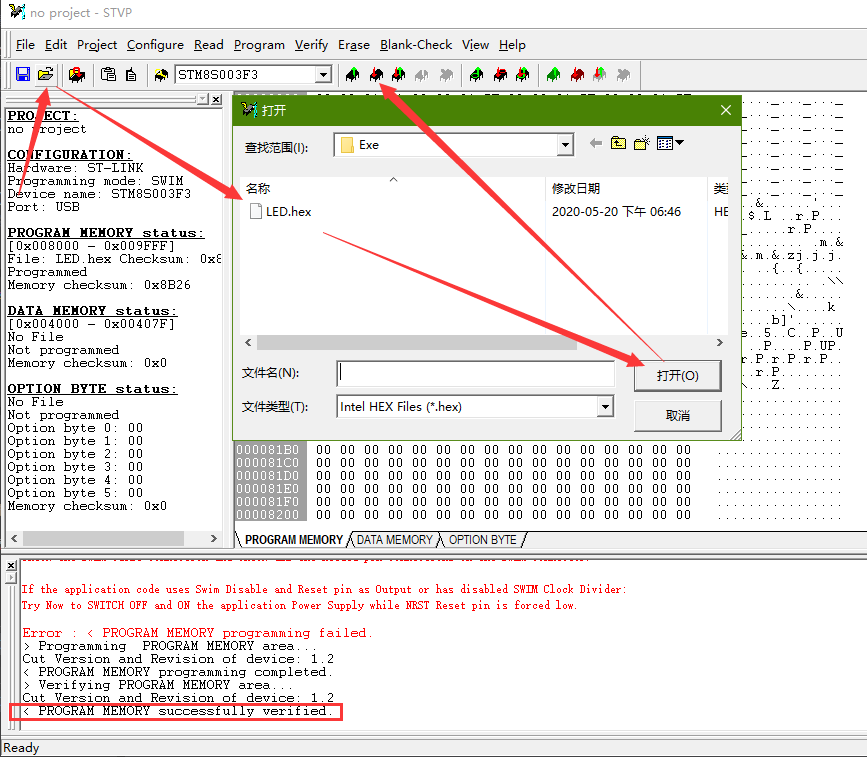

打开编译好的hex文件,点击下载按钮,即可实现程序的下载
在这里插入图片描述

三、UART硬件接口下载方式

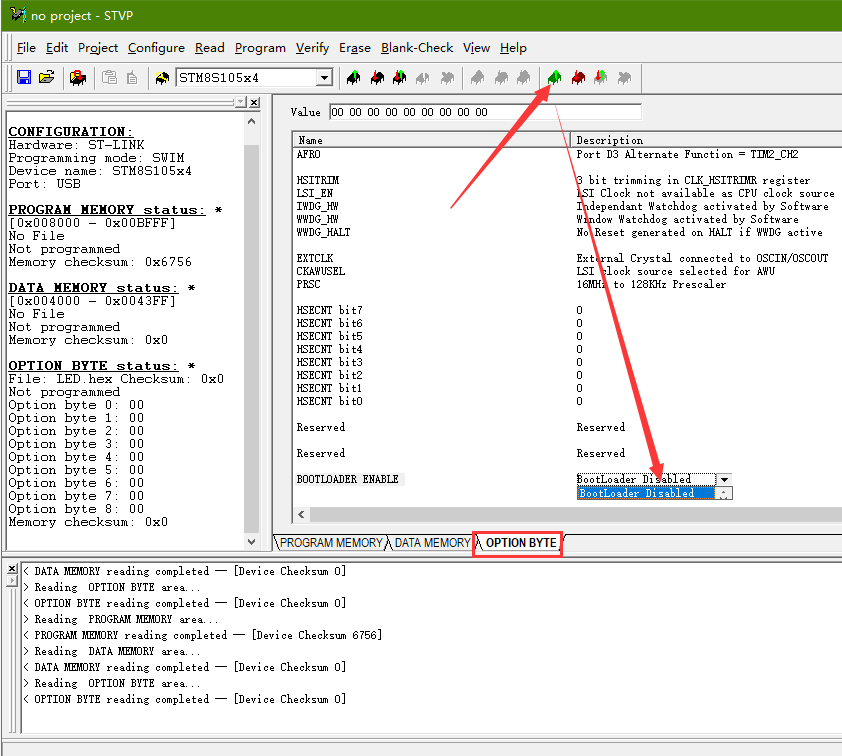

下载前用STVP工具软件读取芯片的选项字节,若发现没有使能BootLoader Enabled选项或者没有出现BOOTLOADER这一行,则该型号的芯片不支持串口下载。
在这里插入图片描述

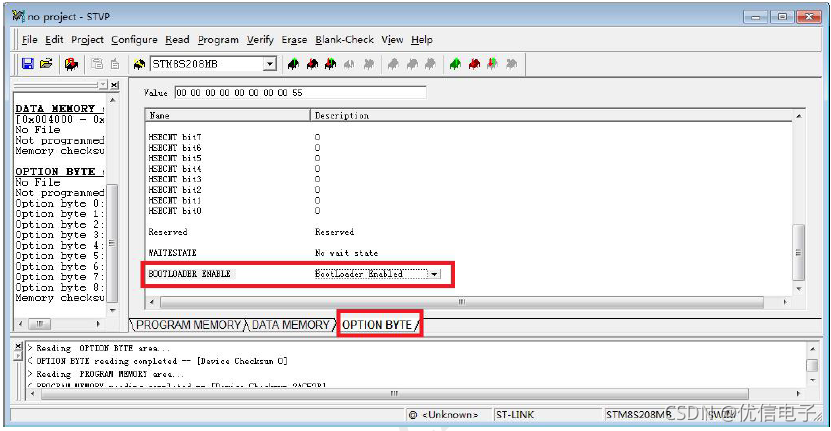

若读取后发现有使能BootLoader Enabled选项,则选择这个功能
在这里插入图片描述

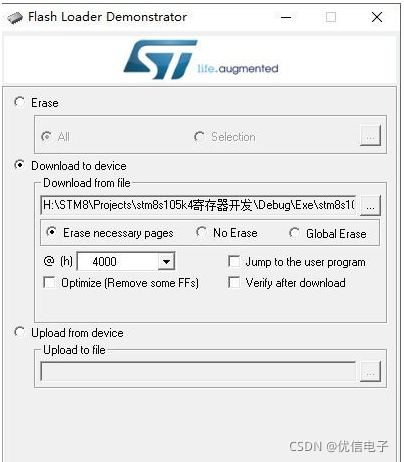

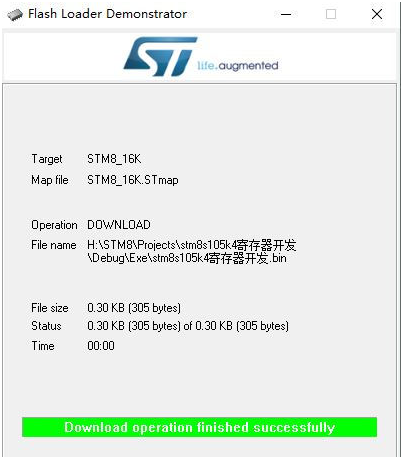

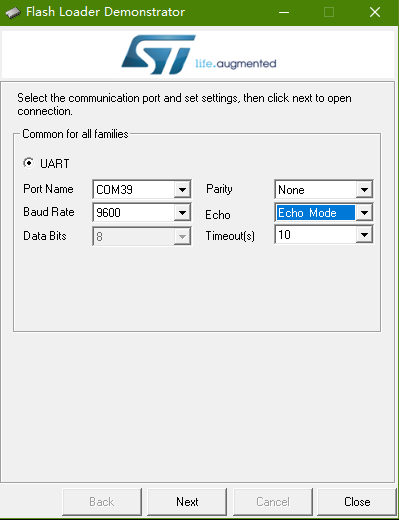

安装打开Flash Loader Demonstartor软件,使用USB转TTL连接好STM8单片机的串口,复位一下STM8单片机,这个下载软件和STM32的串口下载使用的是同一个。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

四、总结

STM8系列的单片机程序下载就两种接口,部分型号不支持UART的下载方式,但软件工具多种多样,根据自己的实际操作习惯使用相应的软件工具,推荐使用ST-LINK下载器和IAR IDE下载和调试程序。
