【GNSS射频前端】MA2769初识

MAX2769 芯片概述：

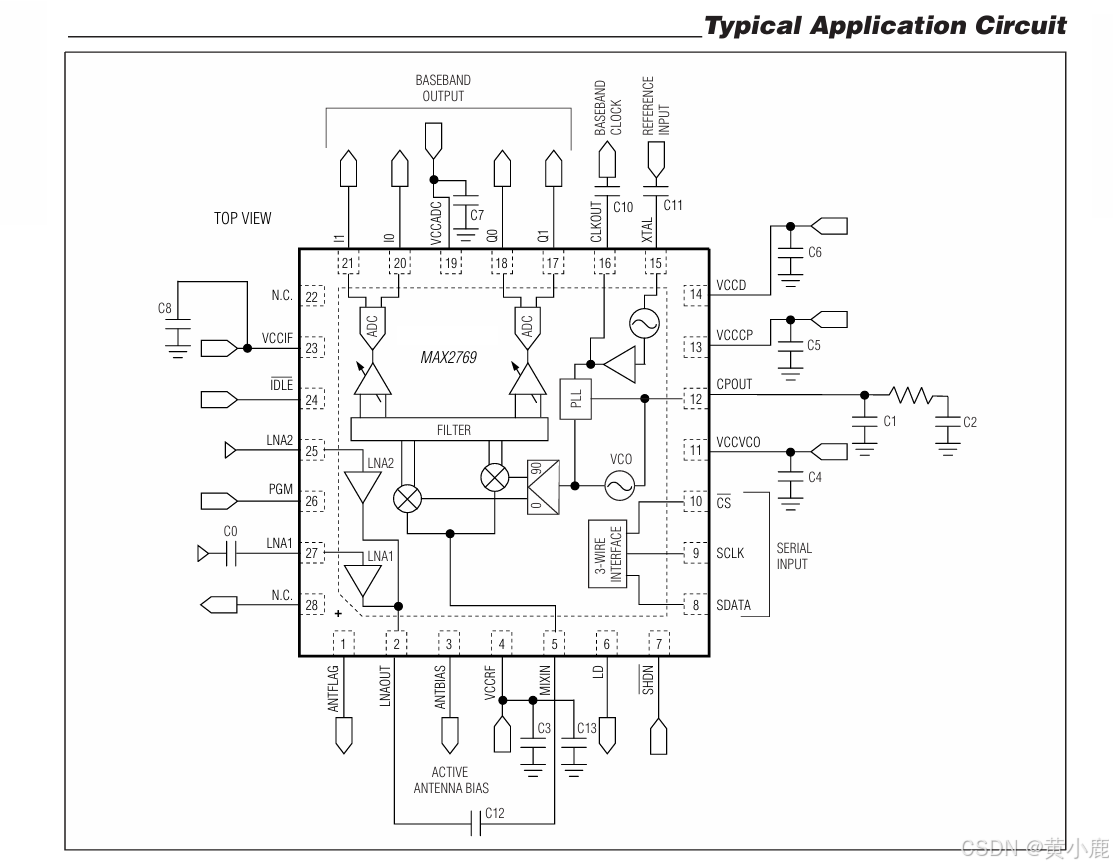

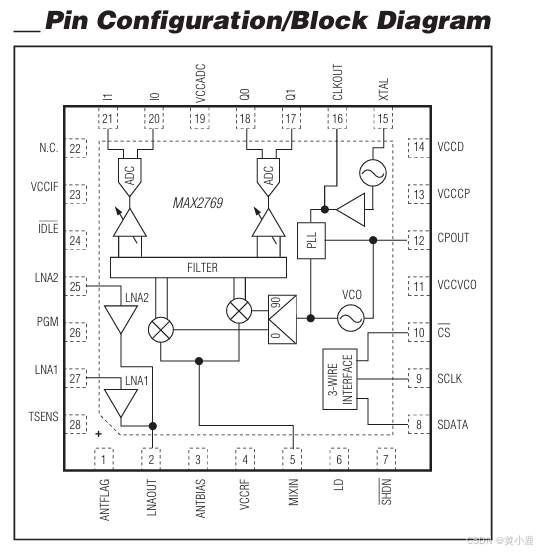

MAX2769是一款单芯片多系统GNSS接收器，采用Maxim的低功耗SiGe BiCMOS工艺技术。集成了包括双输入低噪声放大器（LNA）、混频器、图像拒绝滤波器、可编程增益放大器（PGA）、压控振荡器（VCO）、分数-N频率合成器等在内的完整接收链。

主要特点：
支持GPS、GLONASS和Galileo接收。
不需要外部IF SAW或离散滤波器。
可编程的中频（IF）和分数-N合成器，支持广泛的参考频率范围。
高集成度，低功耗，小尺寸封装。 技术规格：
供电电压范围：2.7V至3.3V。
低功耗模式下供电电流：10mA。
工作温度范围：-40°C至+85°C。 性能参数：
接收机噪声系数低至1.4dB。
集成晶体振荡器和活动天线传感器。
集成的ADC输出1或2位量化位。 封装信息：
5mm x 5mm，28引脚薄型QFN封装，带有暴露的散热焊盘。

芯片初始化配置：

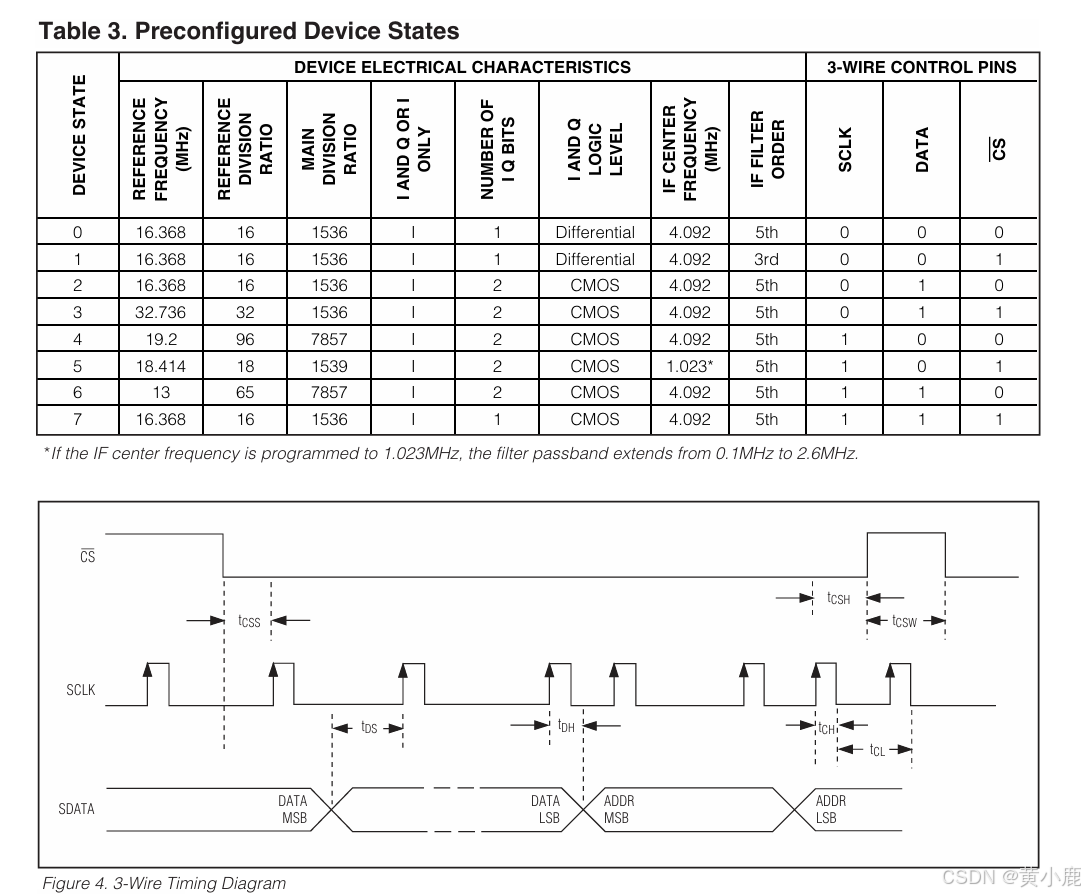

MAX2769通过SPI接口进行编程。以下是一些SPI编程的步骤：

初始化SPI接口：确保SPI接口正确连接，并初始化SPI通信。写入配置寄存器：通过SPI发送适当的配置命令和数据，以编程上述寄存器。验证配置：通过读取寄存器的值来验证配置是否正确应用。
示例测试步骤：供电：向MAX2769提供3V和±5V电源。设置寄存器：使用上文提供的配置值，通过SPI接口设置寄存器。测量电流消耗：在默认模式下测量电流消耗，应为19mA。增益和NF测试：调整输入信号的功率，测量LNA1和LNA2的增益和噪声系数。IP3测试：使用两个频率的输入信号，测量系统的三次截断点。数字输出测试：配置为数字输出模式，使用示波器观察CMOS方波输出。
注意事项：

寄存器介绍

配置寄存器（CONF1, CONF2, CONF3）：
这些寄存器用于配置接收器和中频（IF）部分，以及各个模块的偏置设置。例如，CONF1 寄存器中的 ILNA1 和 ILNA2 字段用于编程低噪声放大器（LNA）的电流。PLL 配置寄存器（PLLCONF）：
• 用于配置锁相环（PLL）的设置，如 VCOEN 用于启用或禁用压控振荡器（VCO），REFDIV 用于设置参考时钟的分频比。主分频寄存器（DIV）：
• 包含 NDIV 和 RDIV 字段，用于设置PLL的主分频和参考分频比，这些比率决定了芯片的本地振荡器（LO）频率。分数分频寄存器（FDIV）：
• 包含 FDIV 字段，用于设置PLL的分数分频比，从而实现对LO频率的精细调整。DSP 接口寄存器（STRM）：
• 配置串行数据流的参数，如 STRMCOUNT 设置每帧的数据位数，STRMBITS 选择串行化的数据位数。时钟分数分频寄存器（CLK）：
• 包含 L_CNT 和 M_CNT 字段，用于设置ADC时钟的分数分频，影响采样率。测试模式寄存器（TEST1, TEST2）：
• 保留用于测试模式，可能用于芯片的诊断或测试。自动增益控制（AGC）：
• CONF2 寄存器中的 AGCMODE 字段控制AGC的行为，可以独立控制I和Q通道的增益，或将它们锁定在一起，或直接从串行接口设置增益。输出数据格式（FORMAT）：
• 同样在 CONF2 寄存器中，FORMAT 字段设置输出数据的格式，可以是无符号二进制、符号/大小或二进制补码。ADC 配置：
• CONF3 寄存器中的 ADCEN 启用或禁用ADC，BITS 字段设置ADC的分辨率。

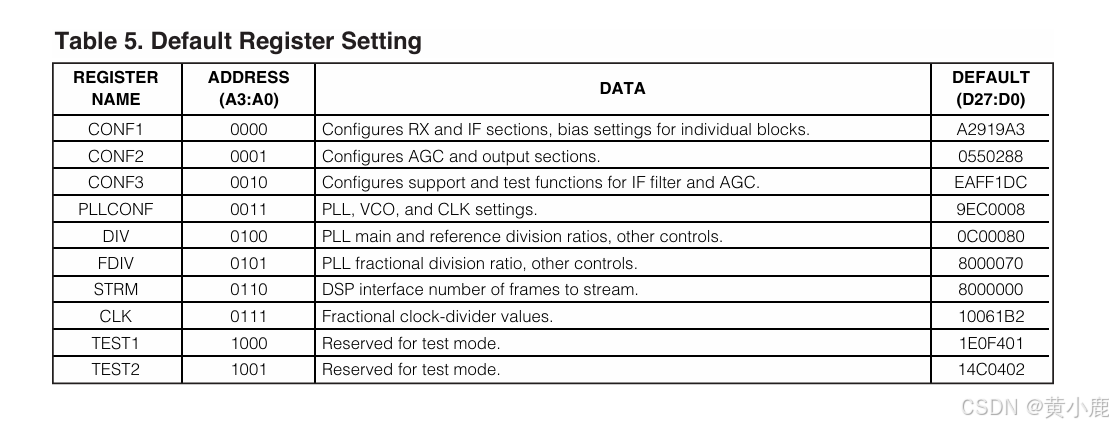

配置寄存器的默认值：

这些是一些关键寄存器的默认值，用于设置MAX2769的基本功能。
• CONF1: 0xA2919A3
配置接收器和中频部分，设置天线偏置和LNA自动选择。
• CONF2: 0x055028C
配置自动增益控制（AGC）和输出格式。
• CONF3: 0xEAFE1DC
配置可编程增益放大器（PGA）和AGC、滤波以及数据流的细节。
• PLLCONFIG: 0x9EC0008
设置PLL、VCO和时钟（CLK）的设置。
• DIV: 0x0C00080
设置PLL主分频和参考分频比。
• FDIV: 0x8000070
设置PLL分数分频比。
• STRM: 0x8000000
配置DSP接口帧流。
• CLK: 0x10061B2
设置分数时钟分频器值。
• TEST1 和 TEST2:
测试模式寄存器，这里提供的默认值未给出，通常用于特定测试配置。

IQ数据的解析方法：

ADC分辨率：
• 首先，确定ADC的分辨率，这在CONF2寄存器中的BITS字段设置。ADC可以输出1、1.5、2、2.5或3位的I和Q数据。数据格式：
• 根据CONF2寄存器中的FORMAT字段，确定输出数据的格式。它可以是无符号二进制、符号/大小（Sign/Magnitude）或二进制补码（Two’s Complement）。数据位：
• 确定每个通道（I和Q）使用的数据位数。例如，如果设置了2位，则每个通道将有4个可能的状态（00, 01, 10, 11）。串行数据流：
• IQ数据通过DSP接口以串行方式输出。STRM寄存器中的STRMBITS字段定义了串行化的数据位数。数据同步：
• 使用DATASYNC信号确定每个有效16位数据片的开始。TIMESYNC信号可用于确定数据流中的时间对齐。IQ数据映射：
• 将串行数据流中的位映射到I和Q通道。例如，在2位模式下，I通道的MSB可能在I1引脚上，LSB在I0引脚上，而Q通道的MSB在Q1引脚上，LSB在Q0引脚上。量化级别：

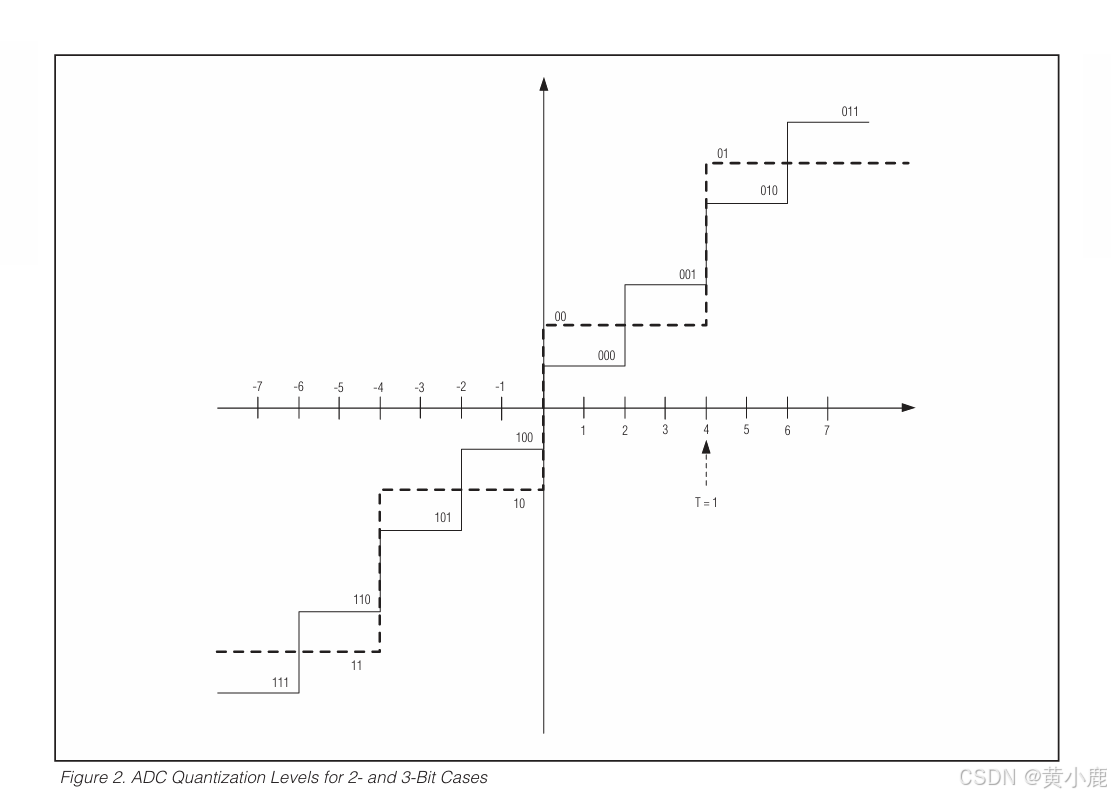

• 根据ADC的量化级别，将数字值映射到相应的模拟信号强度。例如，在2位模式下，00可能表示-1，01表示-0.5，10表示0.5，11表示1。信号处理：
• 使用解析出的IQ数据进行信号处理。在GNSS接收器中，这可能包括信号的载波跟踪、位同步、解码等。软件开发：
• 在软件中实现数据处理算法，这可能包括数字下变频（DDC）、滤波、解调和数据解码等步骤。调试和验证：
• 在解析IQ数据时，使用示波器或逻辑分析仪等工具来观察和验证数据流的正确性。
