(二十四)、在 k8s 中部署自己的 jar 镜像(以 springcloud web 项目为例)

27 人参与  2024年11月01日 12:40  分类 : 《我的小黑屋》  评论

点击全文阅读


文章目录

1、环境陈述2、前期准备2.1、将一个 SpringCloud 微服务运行 以 jar 方式运行2.2、为 SpringCloud 项目生成 Docker 镜像2.3、推送镜像2.4、从宿主机访问 k8s(minikube) 发布的 redis 服务2.5、k8s(minikube) 部署mysql 3、本期关键3.1、打 jar 包需要修改的地方3.2、打一个新 jar3.3、为 k8s 生成自定义镜像3.3.1、把 bestcxx-starter.jar 复制到一个新文件夹内3.3.2、定义 Dockerfile 文件的内容3.3.3、在 k8s 中构造自定义镜像 3.4、在 minukube 中运行自定义镜像3.4.1、直接编写 bestcxx-starter-deployment.yaml3.4.2、运行 bestcxx-starter-deployment.yaml3.4.3、访问 k8s 中的服务 3.5、在 Kuboard 中查看自定义容器运行状态3.6、通过隧道端口访问 k8s 中自定义镜像容器的 web 服务

1、环境陈述

docker 驱动部署 minikube ,为单节点 k8s。
在 k8s 中已经部署了 mysql 和 redis. mysql 已完成数据结构初始化。
具体服务的 mysql-service 和 redis-service

➜  ~ kubectl get svcNAME            TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)          AGEkubernetes      ClusterIP   10.96.0.1       <none>        443/TCP          3d4hmysql-service   NodePort    10.102.114.64   <none>        3306:30002/TCP   2d23hredis-service   NodePort    10.108.203.83   <none>        6379:30001/TCP   3d4h

2、前期准备

2.1、将一个 SpringCloud 微服务运行 以 jar 方式运行

将一个 SpringCloud 微服务运行 以 jar 方式运行

2.2、为 SpringCloud 项目生成 Docker 镜像

为 SpringCloud 项目生成 Docker 镜像

2.3、推送镜像

把自己的镜像推送到 DockerHub

把镜像推送到私有化 Docker 仓库

2.4、从宿主机访问 k8s(minikube) 发布的 redis 服务

从宿主机访问 k8s(minikube) 发布的 redis 服务

2.5、k8s(minikube) 部署mysql

k8s(minikube) 部署mysql

3、本期关键

本期的关键在于:
第一、在把 springcloud 项目的 jar 打包为镜像时,需要通过 k8s 中服务的依赖名称进行 mysql 和 redis 的访问。
第二、如何把本地的 镜像 直接推送到 k8s 中,这样的好处是节约一些流量——当然,我们也可以推送到远程仓库去,然后像依赖普通镜像一样去运行。

3.1、打 jar 包需要修改的地方

为 SpringCloud 提供一个新的配置文件
通过这个配置文件,对应镜像将通过服务名去获取 redis 和 mysql 服务

➜  ~ kubectl get svcNAME            TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)          AGEkubernetes      ClusterIP   10.96.0.1       <none>        443/TCP          3d5hmysql-service   NodePort    10.102.114.64   <none>        3306:30002/TCP   3dredis-service   NodePort    10.108.203.83   <none>        6379:30001/TCP   3d5h

只需要把之前 ip:端口修改为 k8s服务名:k8s内部端口
具体来说就是

对mysql依赖 中 127.0.0.1:3306=>mysql-service:3306
#url: jdbc:mysql://k8s 中 mysql service name:对应 port/test?characterEncoding=utf8&useSSL=true&serverTimezone=UTC&rewriteBatchedStatements=true    url: jdbc:mysql://mysql-service:3306/test?characterEncoding=utf8&useSSL=true&serverTimezone=UTC&rewriteBatchedStatements=true
对 redis 依赖中,host 由 127.0.0.1=> redis-service
host: redis-service # k8s 中 redis service name    port: 6379 # k8s 中 redis service port

3.2、打一个新 jar

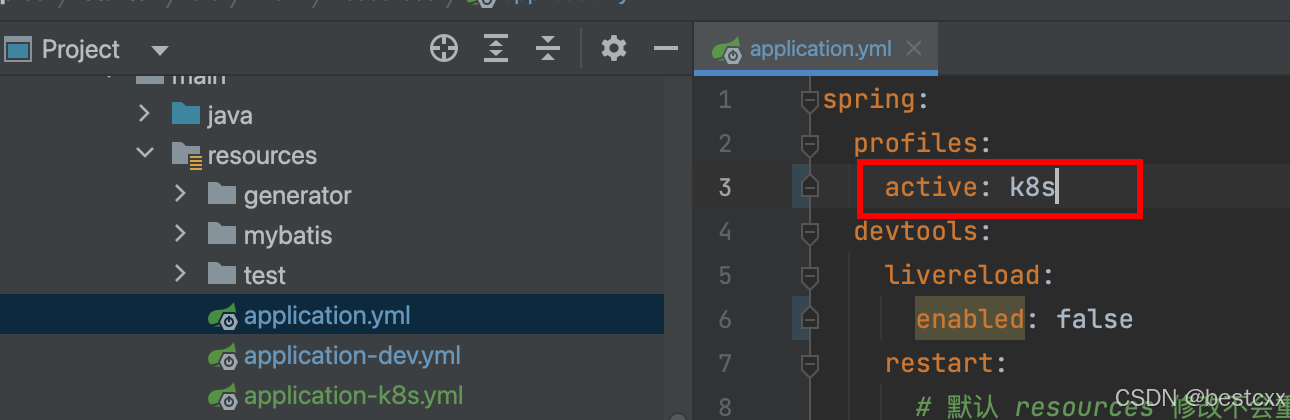

我们在新配置文件中修改 3.1 中的内容,起名为 application-k8s.yml
在这里插入图片描述

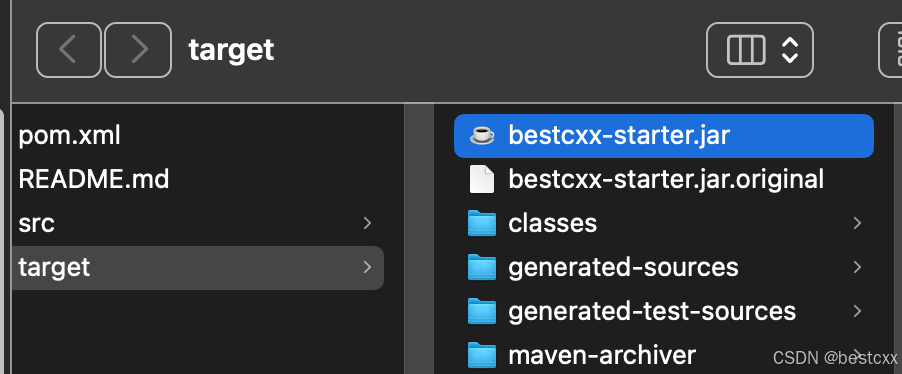

获取到 bestcxx-starter.jar
在这里插入图片描述

另外一种方式也可以试试,是在 k8s 加载 jar 时,添加 spring 运行时参数
apiVersion: apps/v1kind: Deploymentmetadata:  name: your-deploymentspec:  replicas: 1  template:    metadata:      labels:        app: your-app    spec:      containers:        - name: your-container          image: your-image:latest          env:            - name: SPRING_PROFILES_ACTIVE              value: "k8s"

3.3、为 k8s 生成自定义镜像

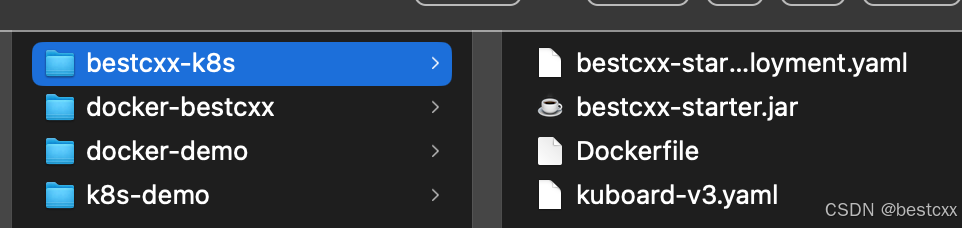

3.3.1、把 bestcxx-starter.jar 复制到一个新文件夹内

Dockerfile 和 bestcxx-starter-deployment.yaml 文件内容下面介绍

在这里插入图片描述

3.3.2、定义 Dockerfile 文件的内容

以openjdk 镜像为基础,生成新的自定义镜像

# 使用官方的Java运行时作为父镜像FROM openjdk:8-jre-alpine# 将当前目录下的可执行jar包复制到容器中的/app目录下ADD bestcxx-starter.jar /app/bestcxx-starter.jar# 声明容器运行时需要开放的端口EXPOSE 8080# 设置容器启动时执行的命令ENTRYPOINT ["java", "-jar", "/app/bestcxx-starter.jar"]
3.3.3、在 k8s 中构造自定义镜像

可能因为网络问题失败,因此提前运行 docker pull openjdk:8-jre-alpine ,一次即可
这里 eval $(minikube docker-env) 首次可能会失败,docker context ls 结果有 default报错后继续执行一次即可,

在文件夹目录下打开命令行,依次执行命令即可
➜  bestcxx-k8s docker context ls                                  NAME                TYPE                DESCRIPTION                               DOCKER ENDPOINT                               KUBERNETES ENDPOINT                 ORCHESTRATORdefault *           moby                Current DOCKER_HOST based configuration   tcp://127.0.0.1:53255                         https://127.0.0.1:53258 (default)   swarmdesktop-linux       moby                                                          unix:///Users/wujie/.docker/run/docker.sock                                       ➜  bestcxx-k8s eval $(minikube docker-env)                        ➜  bestcxx-k8s docker pull openjdk:8-jre-alpine    ➜  bestcxx-k8s docker build -t bestcxx-starter-k8s:0.0.5 .
然后查看本地镜像
➜  bestcxx-k8s docker imagesREPOSITORY                                        TAG            IMAGE ID       CREATED             SIZEbestcxx-starter-k8s                               0.0.5          1b869a695cae   6 minutes ago       129MB··· 其余略

3.4、在 minukube 中运行自定义镜像

3.4.1、直接编写 bestcxx-starter-deployment.yaml

自定义镜像为 web 服务,内部定义的server port 为 8080
直接引用上面生成的镜像 bestcxx-starter-k8s:0.0.5

apiVersion: apps/v1kind: Deploymentmetadata:  name: bestcxx-starter-deployment  labels:    app: bestcxx-starterspec:  replicas: 1  selector:    matchLabels:      app: bestcxx-starter  template:    metadata:      labels:        app: bestcxx-starter    spec:      containers:      - name: bestcxx-starter        image: bestcxx-starter-k8s:0.0.5 # 这里更新具体 tag 版本号        ports:        - containerPort: 8080---apiVersion: v1kind: Servicemetadata:  name: bestcxx-starter-servicespec:  type: NodePort  selector:    app: bestcxx-starter  ports:    - port: 8080       # 服务端口      targetPort: 8080 # 目标容器端口      nodePort: 30003  # 宿主机端口(可选)
3.4.2、运行 bestcxx-starter-deployment.yaml
➜  bestcxx-k8s kubectl apply -f bestcxx-starter-deployment.yamldeployment.apps/bestcxx-starter-deployment createdservice/bestcxx-starter-service created
3.4.3、访问 k8s 中的服务

因为我们是通过 docker 部署 minikube,因此,需要开启隧道端口访问 NodePort 服务

查看服务,可以看到 bestcxx-starter-service 已经启动
➜  bestcxx-k8s kubectl get svc                                            NAME                      TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)          AGEbestcxx-starter-service   NodePort    10.99.247.239   <none>        8080:30003/TCP   8skubernetes                ClusterIP   10.96.0.1       <none>        443/TCP          3d6hmysql-service             NodePort    10.102.114.64   <none>        3306:30002/TCP   3dredis-service             NodePort    10.108.203.83   <none>        6379:30001/TCP   3d6h

在 k8s 中构造本地镜像

为 bestcxx-starter-service 开启隧道端口

minikube service bestcxx-starter-service

3.5、在 Kuboard 中查看自定义容器运行状态

可以用于查看容器运行的日志信息

在这里插入图片描述
在这里插入图片描述

3.6、通过隧道端口访问 k8s 中自定义镜像容器的 web 服务

在这里插入图片描述
