VLAN的介绍
VLAN主要是解决什么问题的？
VLAN的优势
VLAN的标识(了解)
帧类型
链路类型
1. 访问链路（Access Link）
2. 干道链路（Trunk Link）
3. 混合链路（Hybrid Link）
VLAN的划分方法
VLAN的配置
VLAN的创建和查看
Access端口配置
Trunk配置
Hybrid端口配置
注意事项
快速理解
主要明白什么是VLAN，他的作用是什么VLAN的三种链路类型，每一类的作用是什么，什么时候配置。VLAN的配置命令，Access，Trunk，Hybrid其余的都是理解即可VLAN的介绍
VLAN（虚拟局域网）是一种网络技术，用于在同一物理网络上创建多个逻辑上分隔的网络。
VLAN是通过网络设备（如交换机）将物理网络划分为多个逻辑网络，从而实现网络的隔离和管理。
VLAN主要是解决什么问题的？

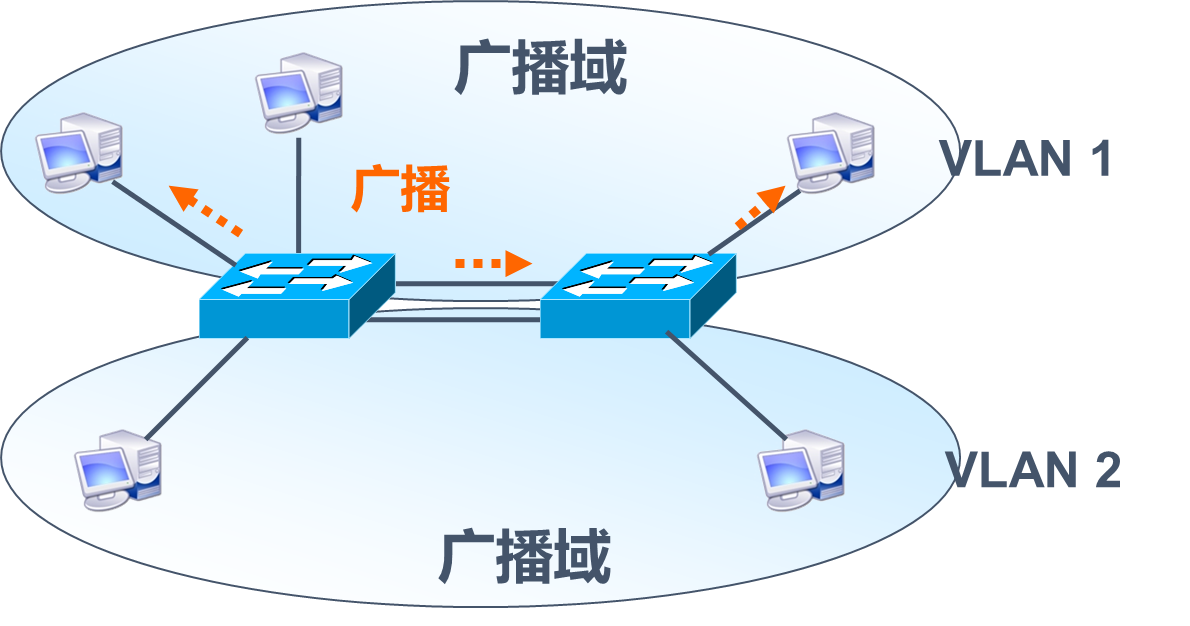

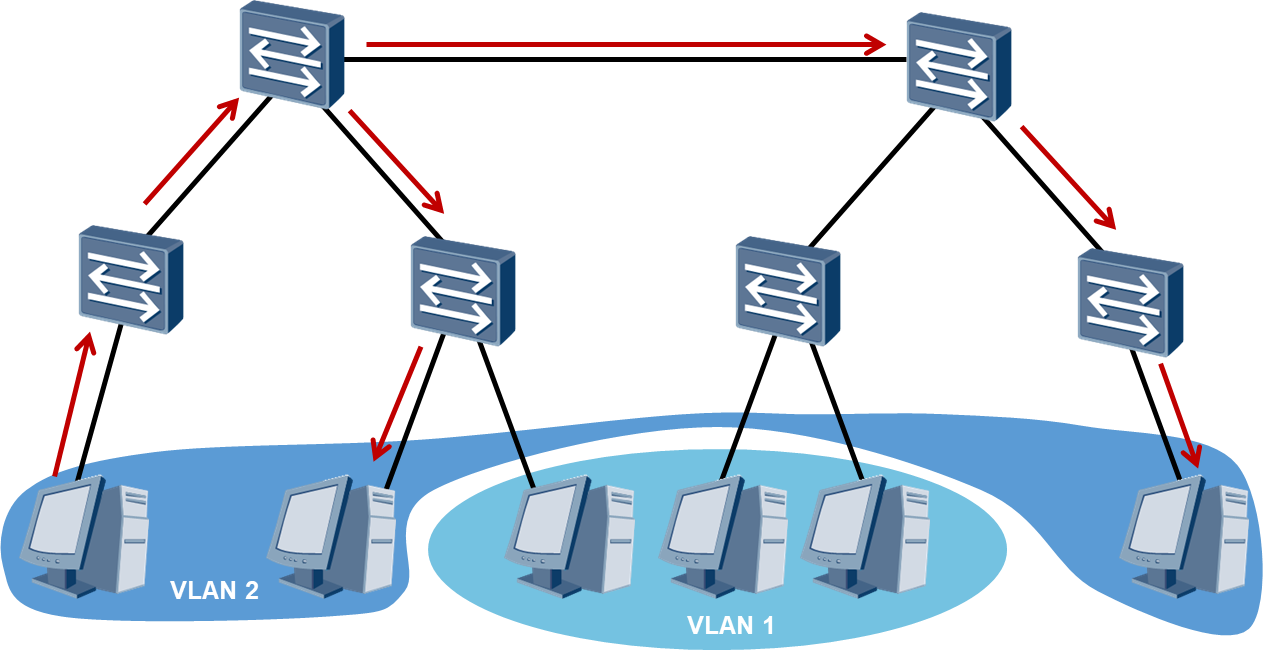

图片中显示了两个不同的VLAN（VLAN 1 和 VLAN 2），每个VLAN内的设备可以互相通信，但不同VLAN之间的设备则无法直接通信。这种隔离提高了网络的安全性和管理效率。
VLAN能够隔离广播域。
VLAN的优势
VLAN的标识(了解)
每个VLAN都有一个唯一的VLAN ID（通常为1到4095之间的数字），用于标识和区分不同的VLAN。
两种封装方式

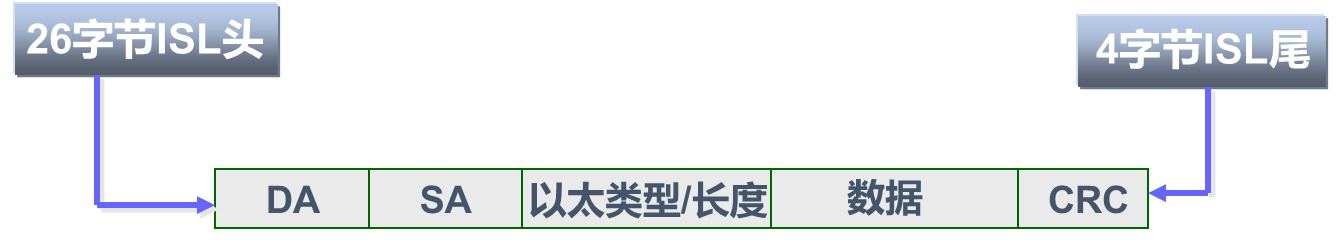

ISL（Ciso思科独有的） 前加上26个字节 后加上4个字节
IEEE 802.1q 公共标准
VLAN的帧格式
主要内容：
帧类型
无VLAN标记的以太网帧（Untagged Frame）：标准以太网帧，不包含VLAN信息。
带VLAN标记的以太网帧（Tagged Frame）：包含802.1Q VLAN标签的以太网帧，能够携带VLAN信息。

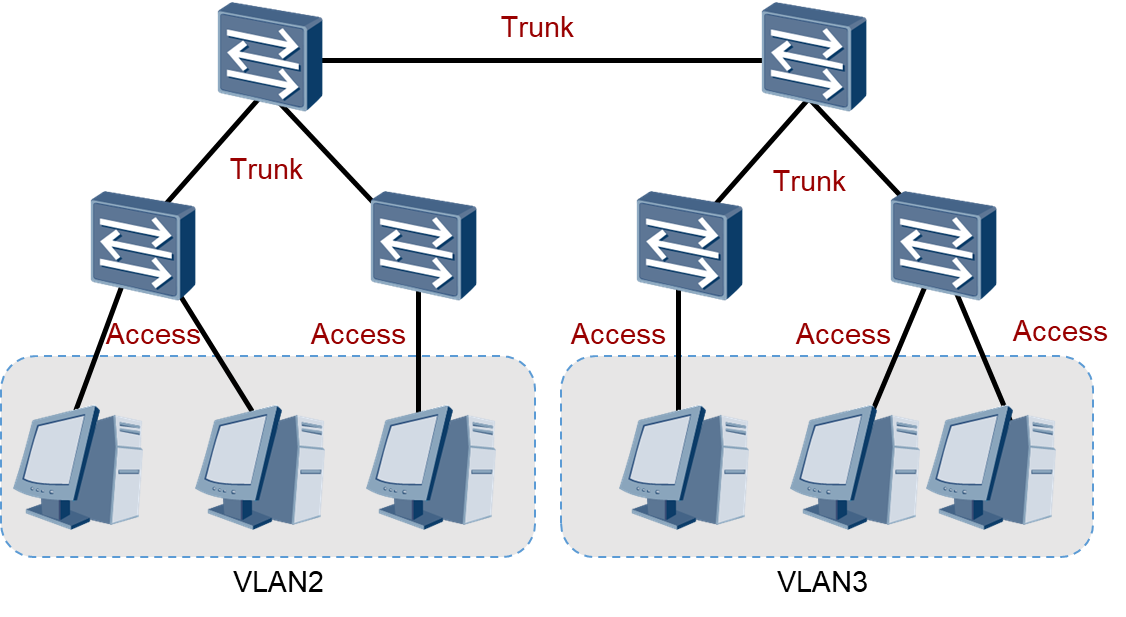

链路类型
1. 访问链路（Access Link）
定义：连接到单个VLAN的链路，通常用于连接终端设备（如计算机、打印机）到交换机的端口。
特点：
只能属于一个VLAN。适用于大多数用户设备的连接。2. 干道链路（Trunk Link）
定义：连接多个VLAN的链路，通常用于交换机之间或交换机与路由器之间的连接。
特点：
支持多个VLAN，能够传输来自不同VLAN的数据。使用VLAN标签（802.1Q）来区分不同VLAN的数据帧。适合需要跨多个VLAN进行通信的环境。3. 混合链路（Hybrid Link）
华为居多默认就是Hybrid接口
定义：可以同时支持访问链路和干道链路功能的链路。
特点：
既可以处理单个VLAN的流量，也可以处理多个VLAN的流量。允许在同一链路上灵活配置不同的VLAN。
访问链路：连接单个VLAN，适用于终端设备。
干道链路：连接多个VLAN，适用于交换机间的连接。
混合链路：同时支持访问和干道功能，提供更大的灵活性。
VLAN的划分方法
| VLAN 5 | VLAN 10 | |
| 基于端口 | G0/0/1, G0/0/7 | G0/0/2 G0/0/9 |
| 基于MAC地址 | 00-01-02-03-04-AA 00-01-02-03-04-CC | 00-01-02-03-04-BB 00-01-02-03-04-DD |
| 基于IP子网划分 | 10.0.1.* | 10.0.2.* |
| 基于协议划分 | IP | IPX |
| 基于策略 | 10.0.1.* + G0/0/1+ 00-01-02-03-04-AA | 10.0.2.* + G0/0/2 + 00-01-02-03-04-BB |
感兴趣的自己可以去深入了解。
主要常用的就是端口划分
VLAN的配置
VLAN的创建和查看
[SWA]vlan batch 2 to 3创建VLAN2 和 VLAN3Info: This operation may take a few seconds. Please wait for a moment...done. 查看VLAN其中默认就有VLAN1[SWA]display vlanThe total number of vlans is : 4------------------------------------------------------------U:Up; D:Down; TG:Tagged; UT:Untagged; MP:Vlan-mapping; ST:Vlan-stacking; #: ProtocolTransparent-vlan; *:Management-vlan;--------------------------------------------------------------VID Type Ports --------------------------------------------------------------1 common UT:GE0/0/1(U) ……2 common 3 common common ……Access端口配置

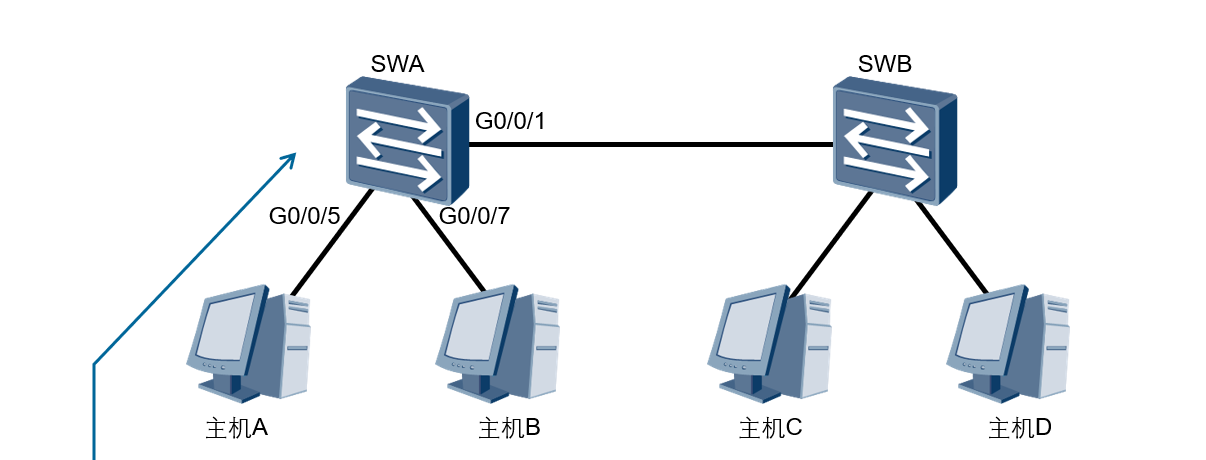

[SWA]interface GigabitEthernet 0/0/5[SWA-GigabitEthernet0/0/5]port link-type access[SWA-GigabitEthernet0/0/5]interface GigabitEthernet 0/0/7[SWA-GigabitEthernet0/0/7]port link-type access进入G0/0/5和 G0/0/7划分接入链路 access[SWA]vlan 2[SWA-vlan2]port GigabitEthernet 0/0/7[SWA-vlan2]quit[SWA]interface GigabitEthernet0/0/5 [SWA-GigabitEthernet0/0/5]port default vlan 3绑定接口 这是其中一种办法查看接口对应的VLAN[SWA]display vlanVID Type Ports --------------------------------------------------------------1 common UT:GE0/0/1(U) ……2 common UT:GE0/0/7(U) 3 common UT:GE0/0/5(U)
Trunk配置

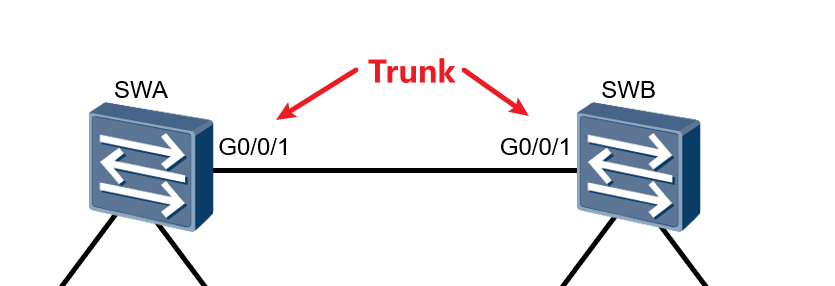

一般Trunk配置在交换机和交换机之间连接
[SWA-GigabitEthernet0/0/1]port link-type trunk[SWA-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3

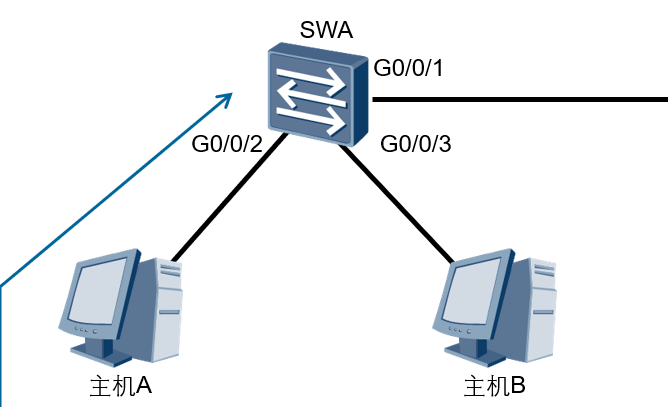

Hybrid端口配置
了解哪个接口配置什么就行 主要是读懂字和对应的命令 （理性看懂）
[SWA-GigabitEthernet0/0/1]port link-type hybrid//这个就是配置作用：将交换机的 GigabitEthernet0/0/1 端口设置为 Hybrid（混合）模式。[SWA-GigabitEthernet0/0/1]port hybrid tagged vlan 2 3 100 //允许特定 VLAN 的 Tagged 数据帧通过//作用：允许 VLAN 2、VLAN 3 和 VLAN 100 的数据帧以带标签的方式通过 GigabitEthernet0/0/1 端口。//通俗理解：这个端口可以接收来自这三个 VLAN 的带标签数据，确保数据能够被正确识别和处理。[SWA-GigabitEthernet0/0/2]port hybrid pvid vlan 2//作用：将 GigabitEthernet0/0/2 端口的默认 VLAN ID 设置为 2。//通俗理解：如果这个端口收到没有标签的数据，它会把这些数据视为 VLAN 2 的数据。[SWA-GigabitEthernet0/0/2]port hybrid untagged vlan 2 100//作用：允许 VLAN 2 和 VLAN 100 的数据帧以不带标签的方式通过 GigabitEthernet0/0/2 端口。//通俗理解：这个端口可以接收来自这两个 VLAN 的不带标签的数据，这样这些数据可以直接传递。[SWA-GigabitEthernet0/0/3]port hybrid pvid vlan 3//设置默认的VLAN也就是PVID为3 vlan3[SWA-GigabitEthernet0/0/3]port hybrid untagged vlan 3 100//运行vlan3和vlan100的标签 也就是数据流量通过
