WebRTC媒体协商01 流程介绍

一、媒体协商的重要性：

为了更好地说明这一点，我将通过一个小故事来解释：

想象一下，在一个战争时代，一名地下党员小李深入某个棉被厂充当的卧底。上级下达了一项刺杀任务，这引发了几个关键问题：

刺杀目标是谁？（接收者信息）哪条路最为迅速？（路线选择）应当使用何种型号的子弹？ 如果我使用的是三八大盖的枪，而你送来的却是汉阳造的子弹，那么就无法使用了。（传输内容信息）在传送过程中如何确保敌人无法发现子弹？ 例如，可以将子弹藏在一个带锁的箱子内。（传输加密）

通过这个三流的故事，我们可以得出结论：要想与某人进行通信，我们需要了解以下几个关键点：

接收者的位置在哪里？（IP 地址 + 端口号）哪条路径最为优化？（ICE + Candidate 选路）应当发送何种类型的“子弹”？（即呼叫者和被呼叫者的一些能力，例如对音视频编解码器的支持情况）如何确保在传输过程中“子弹”不会被发现？（即对传输内容进行加密）

通过这种“生动”的对比，媒体协商的重要性得以清晰展现。就是开始通话之前我们先互相了解下对方的条件（如：音视频编解码器、使用的传输协议、IP 端口和传输速率等等），这个条件是通过“信令服务器”以SDP的方式交换的。

二、WebRTC中媒体协商的流程：

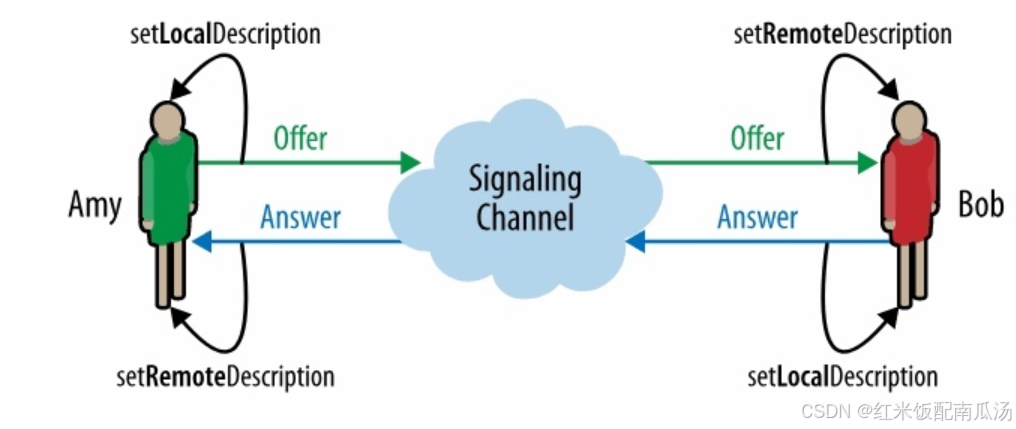

下图中Amy是呼叫端，Bob是被呼叫端，中间Signaling Channel是一个他俩都能访问到的“信令服务器”，我们通过这个图说清楚媒体协商的过程。

CreateOffer：Amy创建一个本地Offer，并通过信令服务器发送给Bob；SetLocalDescription：Amy同时将创建的本地Offer保存到自己的local_description中；setRemoteDescription：对Bob来说，收到的Amy Offer信息就是远端的信息，因此保存到自己的remote_description中；CreateAnswer：Bob创建一个Answer信息；SetLocalDescription：将Answer信息存储到本地的local_description当中，并开始协商；Bob将Answer发送给Amy；SetRemoteDescription：Amy收到Bob发送过来的Answer，存储到自己的remote_description当中，并开始协商；

备注：

上面说的offer和answer都属于SDP信息，也就是一个json字符串，里面描述了自己的能力（编解码能力、协议、码率等）；

上面说的“协商”就指的是根据offer和answer，提取两者都支持的最优能力；

媒体协商的最终结果就是，双方都创建了一个RTCPeerConnection（可以简单理解成一个超级socekt），后面就可以直接发送音视频数据了；

还有一个非常重要的动作，就是收集candidate；（当然是并行同时发送Offer给对端，也就是说Offer里面并没有包含candidate，因为还正在收集）

Amy收到对端Answer才开始协商，Bob在发送Answer之前就开始协商了；

三、媒体协商前端代码：

上面知道了流程，如果我们在浏览器想使用webrtc的WebAPI，应该使用什么样的流程呢？

呼叫方创建并发送offer：

var pcLocal = new RTCPeerConnection(opts1); pcLocal.createOffer((offer)=>{      pcLocal.setLocalDescription(offer);    singalChannel.send(offer)}, handleError);

被呼叫方收到offer：

var pcRemote = new RTCPeerConnection(opts2);signalChannel.on('message', (message)=>{    if(message.type === 'offer'){        pcRemote.setRemoteDescription(                new RTCSessionDescription(message)    )    }})

被呼叫方创建并发送answer：

pcRemote.createAnswer((answer)=>{    pcRemote.setLocalDescription(answer);    singalChannel.send(answer);}, handleError );

呼叫方收到answer：

signalChannel.on('message',(message)=>{    if(message.type==='answer'){        pcLocal.setRemoteDescription(                new RTCSessionDescription(message)    )    }})

四、媒体协商状态机：

为了提高媒体协商过程的可靠性、可维护性和灵活性，引入状态机管理协商状态；

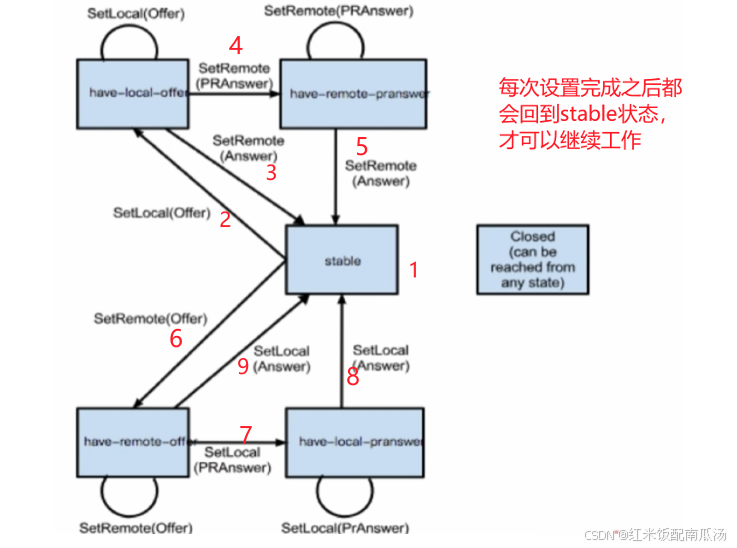

1、状态转移图如下：

记住，每次设置完成之后，只有我们的状态机回到“Stable”状态，这样下次才可以工作；

状态机对呼叫方和被呼叫方都有一个；

状态解释：

stable：当创建完RTCPeerConnection实例之后，便处于stable状态；have-local-offer：当调用setLocalDescription之后，便成了have-local-offer状态；have-remote-offer：被呼叫段收到呼叫端发送的offer之后；have-local-pranswer：就是被呼叫端提前应答；一般是媒体数据没有准备好的时候，提前应答节约时间；那这个临时的answer有一个特点，就是它没有媒体数据也就是说没有音频流和视频流，并且将这个发送的方向设置成send only；这样，可以先进行ICE收集candidate，和进行DTLS握手；have-remote-pranswer：呼叫端收到被呼叫端发送来的pranswer之后，设置为这个状态（记住此时非stable，不能操作RTCPeerConnection）；

状态机运行：

理想情况下：呼叫方（1->2->3），被呼叫方（6->7->9)

开始创建这个RTCPeerConnection的时候，处于stable状态，但是这个时候还不能进行编解码，因为没有进行媒体协商；

呼叫方创建offer，并调用setLocalDescription将offer传进去，状态变化：stable -> have-local-offer;

当被呼叫端收到offer之后，调用setRemoteDescription将offer设置进去，状态变化：stable->have-remote-offer;

被呼叫方创建answer之后，调用setLocalDescription将answer设置进去，状态变化：have-remote-offer -> stable;

呼叫方收到answer之后，调用setRemoteDescription将answer设置进去，状态变化：have-local-offer -> stable；

这时候双方都回到stable状态了，因此就可以继续使用RTCpeerConnection来进行编解码、传输等操作了；

特殊情况：呼叫方（1->2->4->5）被呼叫方(1->6->7->8)

开始创建这个RTCPeerConnection的时候，处于stable状态，但是这个时候还不能进行编解码，因为没有进行媒体协商；呼叫方创建offer，并调用setLocalDescription将offer传进去，状态变化：stable -> have-local-offer;被呼叫方收到offer之后，进行setRemoteDescription，将offer设置到本地，状态变化：stable -> have-remote-offer;被呼叫方可能因为暂未收集好媒体数据，先生成一个pranswer，状态变化：have-remote-offer -> have-local-pranswer；呼叫方收到对端的pranswer之后，调用setRemoteDescription设置到自己本地，状态变化： have-local-offer -> have-remote-pranswer;这个时候双方可以提前走后续的ICE收集candidate、dtls等流程；被呼叫方收集好媒体数据之后，生成一个answer，调用setLocalDescription设置进本地，状态变化：have-local-pranswer -> stable;呼叫方收到对端的answer之后，调用setRemoteDescription将answer设置进本地，状态变化：have-remote-pranswer -> stable:这时候双方都回到stable状态了，因此就可以继续使用RTCpeerConnection来进行编解码、传输等操作了；

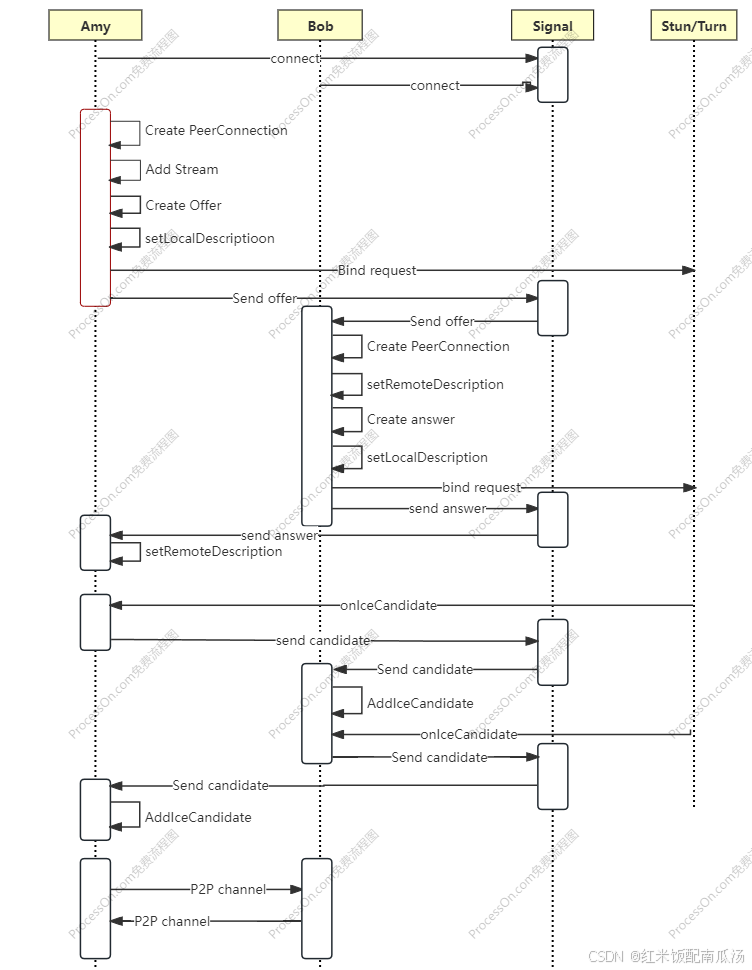

2、时序图：

1）上面主要分为三部分：协商部分、candidate收集部分、数据流部分

2）呼叫段发送Offer的同时，也会去向sturn/turn服务器发送bind request；

3）等sturn/turn收集完所有通路之后，就会通过onIceCandidate回复过来；

4）然后再A这边通过信令服务器发送candidate给B；

5）B将A的通路进行排序，然后选择最优的，然后，同时将candidate发送给A；

6）A收到之后也检测下连通性；

7）然后就通过P2P去穿越发送媒体流给B；

8）B收到之后不会立即显示，会通过onAddStream添加到本地，然后向上抛给渲染模块显示

五、SDP：

上面说的协商过程中发送的offer和answer都是一种SDP格式的信息，SDP 全称 SessionDescription Protocal，直译就是通用会话描述协议。

1、SDP结构：

会话层：基本是对全局会话的说明，信息量比较小，包括会话的名称、目的、存活时间等；媒体层：媒体层非常重要，包括媒体格式、传输协议、ip和端口（webrtc没有使用这个，使用的是ice）、媒体负载类型；格式：json格式，由多条"="组成；这儿暂时不分析，直接分析webrtc里面具体的sdp；

2、WebRTC中的SDP：

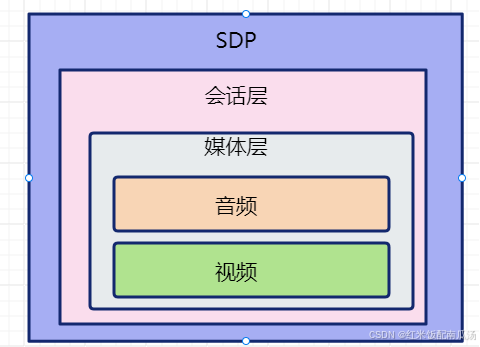

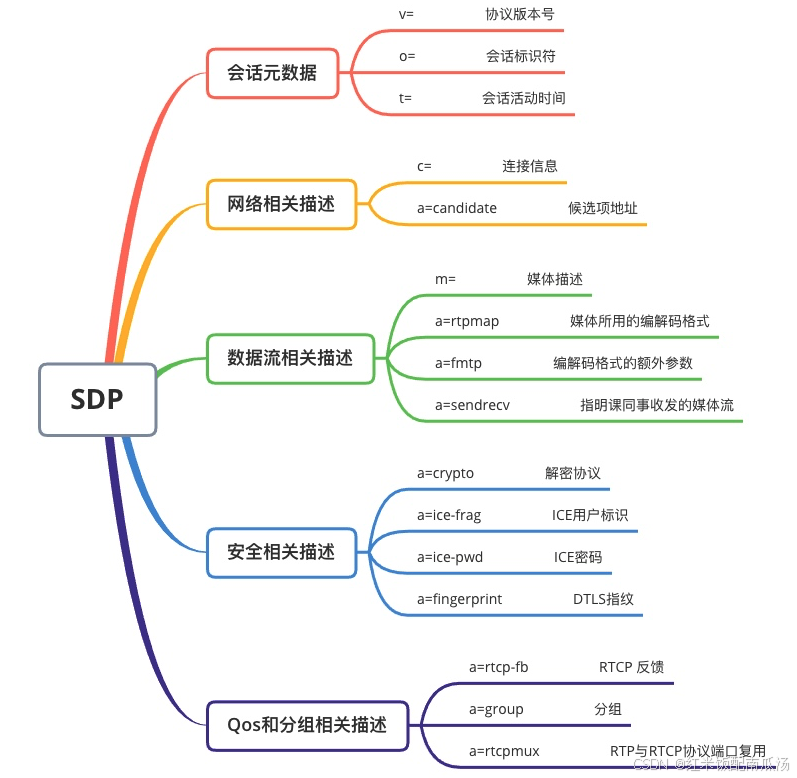

webrtc中的SDP和标准的SDP规范有所不同，主要是按照功能划分了如下五大部分：

3、关键字段说明：

ICE-FULL和ICE-LITE：

为了验证服务器给我的candidate是否正确，需要发送stun request，对端回复stun response；

ice-full客户端和服务端都要发送stun request，为了提高效率ice-lite只需要客户端发送即可；

一般服务器都默认是ice-lite；

PlanB和UnifiedPlan：

PlanB 和 UnifiedPlan 其实就是 WebRTC 在多路媒体源（multi media source）场景下的两种不同的 SDP 协商方式。如果引入 Stream 和 Track 的概念，那么一个 Stream 可能包含 AudioTrack 和 VideoTrack，当有多路 Stream 时，就会有更多的 Track，如果每一个 Track 唯一对应一个自己的 M 描述，那么这就是 UnifiedPlan，如果每一个 M line 描述了多个 Track(track id)，那么这就是 Plan B；

PlanB比较古老，除非考虑兼容性，否则直接用 UnifiedPlan；

4、实例分析：

// 【1】会话层// sdp版本号为0v=0// owner的名字不写，会话id是7595655801978680453，会话版本是2（后面如果有类似改变编码的操作，sess-version加1），地址类型为IP4，地址为127.0.0.1（这里可以忽略）o=- 7595655801978680453 2 IN IP4 127.0.0.1// session名字为空s=-// 会话的起始时间，都为0表示一直存活t=0 0a=ice-lite// 音频、视频的传输的传输采取多路复用，在底层传输层使用同一个通道尽心传输a=group:BUNDLE 0 1// WMS是WebRTC Media Stram的缩写，这里给Media Stream定义了一个唯一的标识符。一个Media Stream可以有多个track（video track、audio track），这些track就是通过这个唯一标识符关联起来的，具体见下面的媒体行(m=)以及它对应的附加属性(a=ssrc:)a=msid-semantic: WMS 5Y2wZK8nANNAoVw6dSAHVjNxrD1ObBM2kBPV// 【2】媒体层// [2.1] 音频描述// [2.1.1] m行// 表示媒体是音频，可以向我的端口x发送数据（9其实表示这个端口无意义），采用UDP传输加密的RTP包，并使用基于RTCP的音视频feedback机制来提升传输质量，// 后面的数字是payload typem=audio 9 UDP/TLS/RTP/SAVPF 111 103 104 9 0 8 126// [2.1.2]a行，对前面m行补充说明// 音频发送者的IP4地址，WebRTC采用ICE，这里的 0.0.0.0表示任意端口c=IN IP4 0.0.0.0// RTCP采用的端口、IP地址（webrtc同样没有使用）a=rtcp:9 IN IP4 0.0.0.0// ice-ufrag、ice-pwd 是ice协商时候使用，会话建立的时候我先把我的用户名密码发送给你，你建立会话之后再发送给我，// 如果我校验不是我原来的用户名和密码，我就终止会话a=ice-ufrag:58142170598604946a=ice-pwd:71696ad0528c4adb02bb40e1// 表示我使用的trickle协议，原来的是会话建立的时候，我先要将本地的所有candidate都收集完成，然后，再通过信令服务器交换给你，// 现在是SetLocalDescription将我本地的发送给对端之后，我就同时开始收集本地candidate，我收集到一个发现比之前的好，// 就替换掉之前的，循环往复；a=ice-options:trickle// 指纹，我先把我自己的指纹发送给你，待会儿通过dtls进行证书交换的时候，对方收到了证书之后，通过证书生成一个指纹，// 和之前你发送的一样的话，表示这个会话是值得信任的，否则，不进行通话；a=fingerprint:sha-256 7F:98:08:AC:17:6A:34:DB:CF:3B:EC:93:ED:57:3F:5A:9E:1F:4A:F3:DB:D5:BF:66:EE:17:58:E0:57:EC:1B:19// 表示我们谁作为服务端，谁作为客户端，由你（answer）说了算a=setup:actpass// 当前媒体行的标识符（在a=group:BUNDLE 0 1 这行里面用到，这里0表示audio）a=mid:0// RTP允许扩展首部，这里表示采用了RFC6464定义的针对audio的扩展首部，用来调节音量，比如在大型会议中，有多个音频流，就可以用这个来调整音频混流的策略// 这里没有vad=1，表示不启用这个音量控制a=extmap:1 urn:ietf:params:rtp-hdrext:ssrc-audio-level// 表示既可以发送音频，也可以接收音频a=sendrecv// 表示我支持rtp和rtcp端口复用a=rtcp-mux// 下面几行都是对audio媒体行的补充说明（针对111），包括rtpmap、rtcp-fb、fmtp// 表示我对下面将对前面payload type为111的进行说明a=rtpmap:111 opus/48000/2// rtcp-fb：基于RTCP的反馈控制机制a=rtcp-fb:111 transport-cca=rtcp-fb:111 nack// 最小的音频打包时间a=fmtp:111 minptime=20// 跟前面的rtpmap类似a=rtpmap:126 telephone-event/8000// ssrc用来对媒体进行描述，格式为a=ssrc:<ssrc-id> <attribute>:<value>，具体可参考 RFC5576// cname用来唯一标识媒体的数据源a=ssrc:16864608 cname:YZcxBwerFFm6GH69// msid后面带两个id，第一个是MediaStream的id，第二个是audio track的id（跟后面的mslabel、label对应）a=ssrc:16864608 msid:5Y2wZK8nANNAoVw6dSAHVjNxrD1ObBM2kBPV 128f4fa0-81dd-4c3a-bbcd-22e71e29d178a=ssrc:16864608 mslabel:5Y2wZK8nANNAoVw6dSAHVjNxrD1ObBM2kBPVa=ssrc:16864608 label:128f4fa0-81dd-4c3a-bbcd-22e71e29d178// 跟audio类似，不赘述m=video 9 UDP/TLS/RTP/SAVPF 122 102 125 107 124 120 123 119c=IN IP4 0.0.0.0a=rtcp:9 IN IP4 0.0.0.0a=ice-ufrag:58142170598604946a=ice-pwd:71696ad0528c4adb02bb40e1a=fingerprint:sha-256 7F:98:08:AC:17:6A:34:DB:CF:3B:EC:93:ED:57:3F:5A:9E:1F:4A:F3:DB:D5:BF:66:EE:17:58:E0:57:EC:1B:19a=setup:actpassa=mid:1a=extmap:2 urn:ietf:params:rtp-hdrext:toffseta=extmap:3 http://www.webrtc.org/experiments/rtp-hdrext/abs-send-timea=extmap:4 urn:3gpp:video-orientationa=extmap:5 http://www.ietf.org/id/draft-holmer-rmcat-transport-wide-cc-extensions-01a=extmap:6 http://www.webrtc.org/experiments/rtp-hdrext/playout-delaya=sendrecva=rtcp-mux// 正常的rtcp包括对端带宽估计、丢包信息等，这表示可以为了节省带宽，你只发送丢了哪些包即可；a=rtcp-rsize// 表示我对下面将对前面payload type为122的进行说明a=rtpmap:122 H264/90000// 表示在 SDP 中为 RTP 负载类型为122的媒体流启用了对 FIR 的 RTCP 反馈机制，用于接收端向发送端请求发送关键帧a=rtcp-fb:122 ccm fir// 表示在 SDP 中为 RTP 负载类型为122的媒体流启用了 NACK 的 RTCP 反馈机制，用于在传输过程中检测和处理丢包情况a=rtcp-fb:122 nack// 用于在传输过程中检测丢包情况，而 PLI 是 Picture Loss Indication 的缩写，用于指示接收端需要一个关键帧（I帧）// 来正确解码和显示视频。当接收端检测到丢包或图像帧损坏时，它可以发送NACK反馈请求重新发送丢失的数据包，// 并且发送 PLI 请求以请求发送端发送一个关键帧a=rtcp-fb:122 nack pli// 表示在 SDP 中为 RTP 负载类型122配置了Google提出的 REMB 反馈机制，// 用于接收端向发送端报告估计的最大比特率，以优化传输和编码参数的调整a=rtcp-fb:122 goog-remb// 在 SDP 中为 RTP 负载类型为 96 的媒体流启用了 Transport-CC RTCP 反馈机制，用于实现传输方向上的拥塞控制a=rtcp-fb:122 transport-cca=fmtp:122 level-asymmetry-allowed=1;packetization-mode=1;profile-level-id=42001f// 表示在 SDP 中定义了 RTP 负载类型为102的媒体流，并指定了使用 RTX 作为重传机制a=rtpmap:102 rtx/90000// 表示在 SDP 中为 RTP 负载类型为102的媒体流定义了特定的参数设置，其中指定了负载类型102是负责重传负载类型122的数据包。// 这种设置通常与 RTX（Retransmission Transmission）相关联，用于处理数据包的重传机制a=fmtp:102 apt=122a=rtpmap:125 H264/90000a=rtcp-fb:125 ccm fira=rtcp-fb:125 nacka=rtcp-fb:125 nack plia=rtcp-fb:125 goog-remba=rtcp-fb:125 transport-cca=fmtp:125 level-asymmetry-allowed=1;packetization-mode=1;profile-level-id=42e01fa=rtpmap:107 rtx/90000a=fmtp:107 apt=125a=rtpmap:124 H264/90000a=rtcp-fb:124 ccm fira=rtcp-fb:124 nacka=rtcp-fb:124 nack plia=rtcp-fb:124 goog-remba=rtcp-fb:124 transport-cca=fmtp:124 level-asymmetry-allowed=1;packetization-mode=1;profile-level-id=4d0032a=rtpmap:120 rtx/90000a=fmtp:120 apt=124a=rtpmap:123 H264/90000a=rtcp-fb:123 ccm fira=rtcp-fb:123 nacka=rtcp-fb:123 nack plia=rtcp-fb:123 goog-remba=rtcp-fb:123 transport-cca=fmtp:123 level-asymmetry-allowed=1;packetization-mode=1;profile-level-id=640032a=rtpmap:119 rtx/90000a=fmtp:119 apt=123a=ssrc-group:FID 33718809 50483271a=ssrc:33718809 cname:ovaCctnHP9Asci9ca=ssrc:33718809 msid:5Y2wZK8nANNAoVw6dSAHVjNxrD1ObBM2kBPV 1d7fc300-9889-4f94-9f35-c0bcc77a260da=ssrc:33718809 mslabel:5Y2wZK8nANNAoVw6dSAHVjNxrD1ObBM2kBPVa=ssrc:33718809 label:1d7fc300-9889-4f94-9f35-c0bcc77a260da=ssrc:50483271 cname:ovaCctnHP9Asci9ca=ssrc:50483271 msid:5Y2wZK8nANNAoVw6dSAHVjNxrD1ObBM2kBPV 1d7fc300-9889-4f94-9f35-c0bcc77a260da=ssrc:50483271 mslabel:5Y2wZK8nANNAoVw6dSAHVjNxrD1ObBM2kBPVa=ssrc:50483271 label:1d7fc300-9889-4f94-9f35-c0bcc77a260d
