前言
最近在学习如何在STM32中调用FFT
MATLAB
首先对FFT进行一下说明，我们输入N个点的数据到FFT中，FFT会返回N个点的数据，这些数据都是复数，其模值就是我们用来计算频率和幅值，模值越大代表该频率占比越多，模值/N*2就是幅值。每个复数的角度代表了该频率的相位差（这里的初相位不一定准确，只有特定条件下是初相位）。FFT的结果一般是中心对称的，只需要看左半部分就行。
例如：

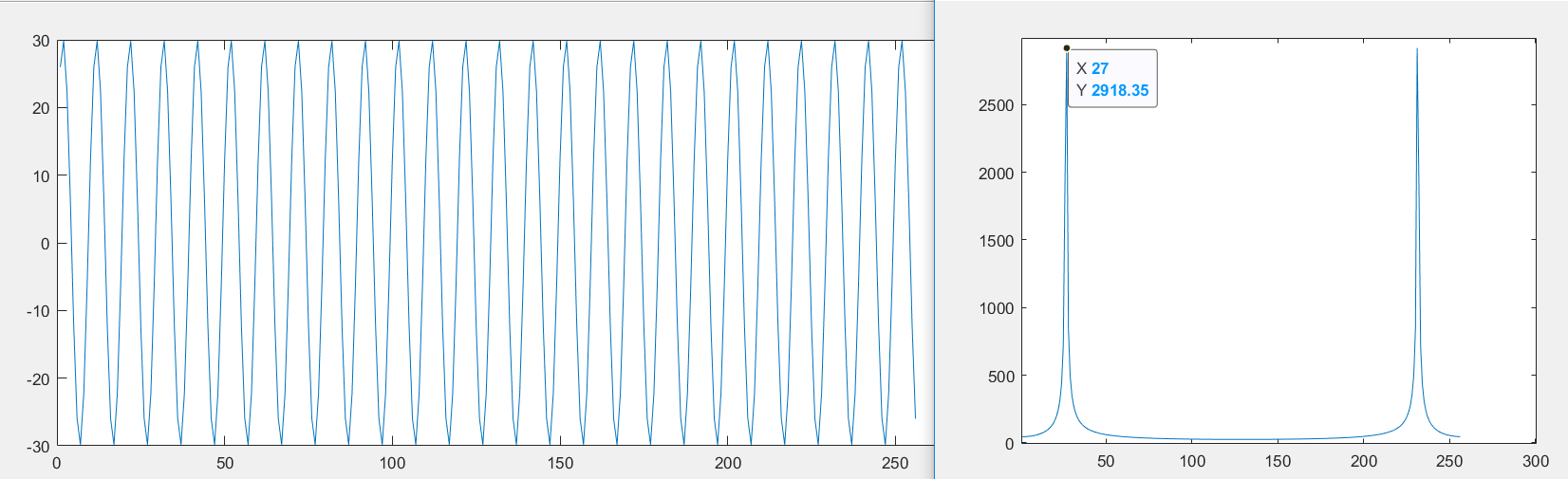

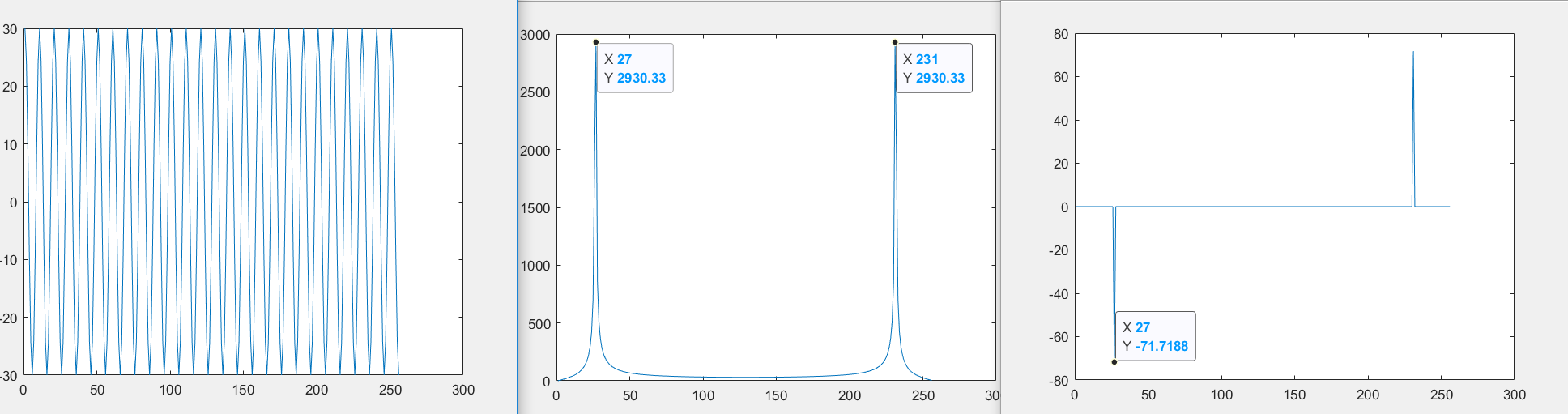

t = 0:1:255;x = 30*cos(2*pi/10*t)figureplot(x);y = fft(x)figureplot(abs(y))tol = 2e+3; //将不想要的频率的相位筛掉y(abs(y) < tol) = 0;theta = angle(y);figureplot(theta/pi*180);我们看到第27个点的幅值是最大的，那么该点该表的频率就是我们所求的，假设采样率为X，那么该点的频率为X27/采样点数，该点的幅值=2930/2562，该点的相位这里显示为-71度，但很明显我们的初相位是0
这里我们不变采样点数，移相30度

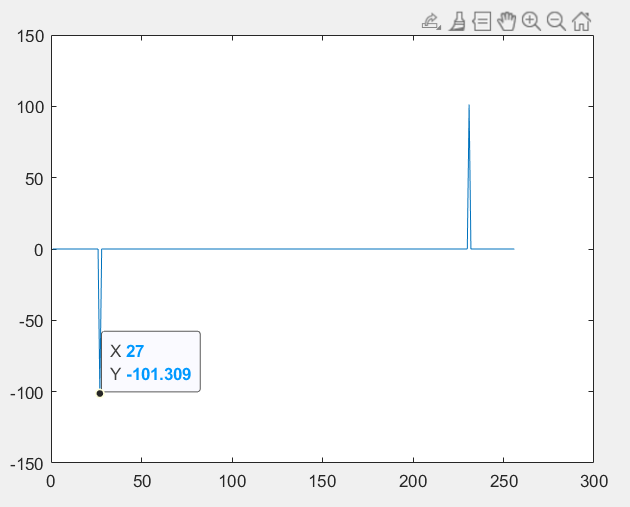

x = 30*cos(2*pi/10*t-30/180*pi)频率没变
可以看到相位确实变了30度，这就是为什么说计算不了初相位，但是对于同一频率，同样采样点数下的两个波，可以计算相位差的原因
那么什么情况下计算的结果是初相位呢，只有FFT的输入数据刚好是整数个周期的时候，得到的才是初相位25

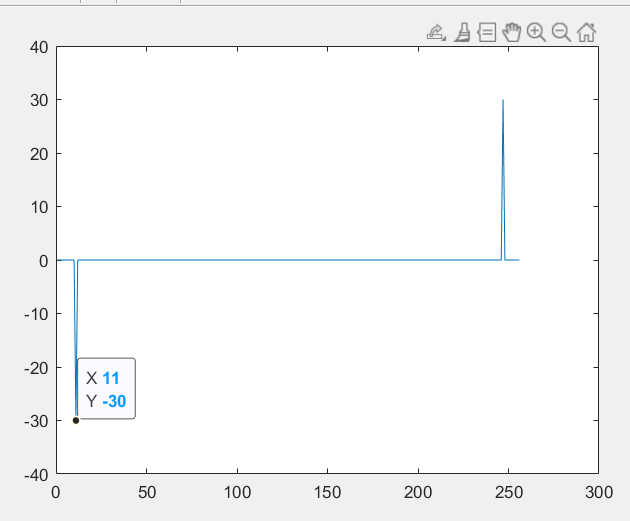

x = 30*cos(2*pi/25.6*t-30/180*pi) 这里输入256个数据，那么我们设计为刚好输入10个周期的情况，很明显，得到的-30度就是我们的初相位
STM32
调用DSP

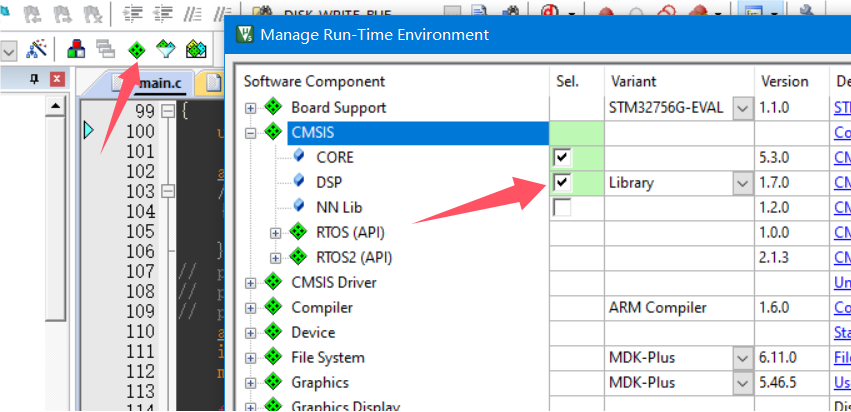

首先添加DSP的环境

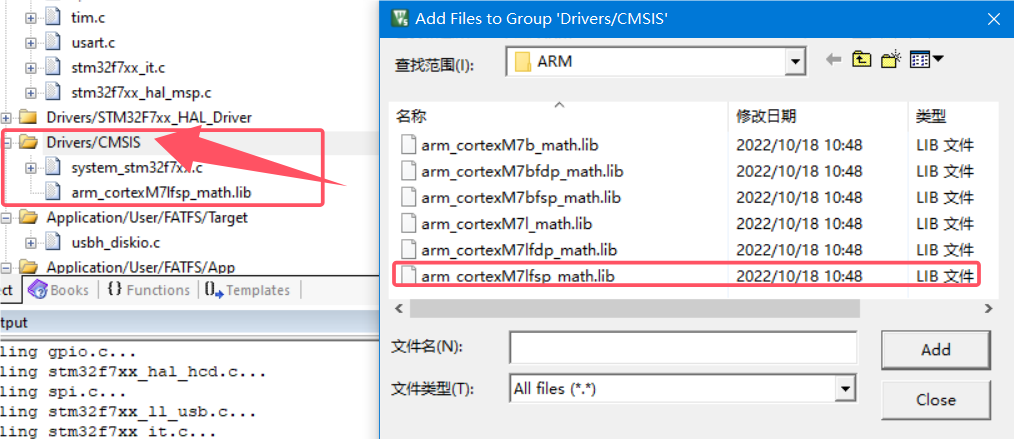

之后，添加对应的.lib文件
添加需要的头文件

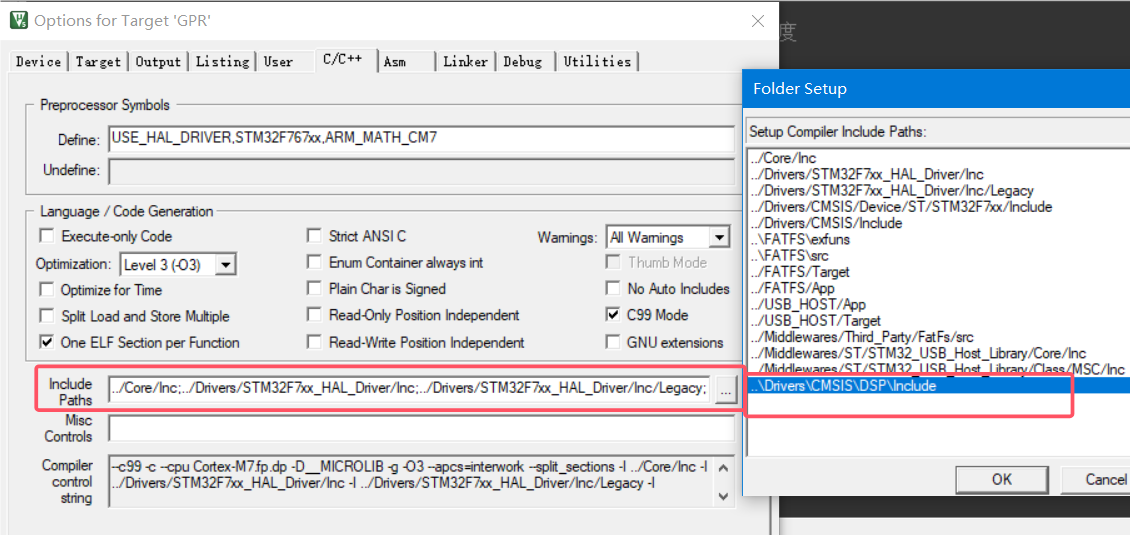

添加CMSIS\DSP\include的路径
之后就可以顺利编译了
STM32中实现FFT
#include "arm_math.h"#include "arm_const_structs.h"// FFT 相关参数的定义#define FFT_SIZE 256#define SAMPLING_FREQUENCY 10000000float32_t inputSignal[FFT_SIZE*2];// FFT 输入信号数组float32_t fftOutput[FFT_SIZE];// FFT 输出数组uint32_t index_;// 存放 FFT 输出中最大值的索引float32_t maxValue;float32_t Vpp;float32_t frequency ;// 用于存放计算结果的频率变量float phase;//角度#define M_PI (3.1415926f)void fftCalculate(void)// FFT 计算函数{uint8_t i; arm_cfft_f32(&arm_cfft_sR_f32_len256, inputSignal, 0, 1);// 执行 FFT 计算//这个就是快速傅里叶变换的主要接口，第一个参数可以理解为你输入到FFT里的采样点的个数；第二个参数为输入数组；第三个参数为正反变换，一般使用填0；第四个参数为位反转使能，一般使用填1。输出会覆盖掉输入 arm_cmplx_mag_f32(inputSignal, fftOutput, FFT_SIZE );// 计算 FFT 输出的幅度，输入inputSignal，输出fftOutput index_ = 0;// 查找 FFT 输出中的最大值 maxValue = fftOutput[1]; //跳过直流分量for (uint32_t i = 1; i < FFT_SIZE /2; i++) //这里的数组第0个数据放的是直流分量，跳过就行 { if (fftOutput[i] > maxValue) { maxValue = fftOutput[i]; index_ = i; } }phase = atan2(inputSignal[2*index_+1],inputSignal[2*index_]) * 180 / 3.1415926f;//相位 frequency = (float32_t)index_ * (float32_t)SAMPLING_FREQUENCY / (float32_t)FFT_SIZE;// 根据最大值的索引计算信号的频率Vpp = maxValue * 2 / 256; //幅值}第一个参数可以理解为你输入到FFT里的采样点个数，除了256还有512等等；第二个参数为输入数组；第三个参数为正反变换，一般使用填0；第四个参数为位反转使能，一般使用填1。输出会覆盖掉输入，所以最后计算出的复数会写入到inputSignal中。后面计算相位就需要用到这个数据
arm_cfft_f32(&arm_cfft_sR_f32_len256, inputSignal, 0, 1);首先要注意，输入到arm_cfft_f32中的数据inputSignal是由一个实部一个虚部组成的，所以调用的时候要手动将虚部设置为0
for(i=0;i<FFT_SIZE;i++){inputSignal[i*2] = (float)SPI_AD_DATA.RX_DATA_BUF[i] ; inputSignal[i*2+1] = 0;}最后对计算出的相位要进行处理，因为FFT如果选择的数据是非整数个周期，计算出的相位是有一定偏移，但是在同一频率下，同一FFT计算点数下，这个偏移量是固定的，所以可以计算两个之间的相位差，但无法得到相位。
相位差就把得到的两个相位做差就行，但需要把负相位加360度转到正，最后计算出的相位差还要取绝对值
关于初相位
前面MATLAB介绍了初相位的问题，那么STM32中不能计算大部分频率的相位吗，其实有一种方法，如果能改变ADC的采样率，因为频率计算不会出现初相位这样问题，那么得到频率后，更改ADC的采样率，使得在我们设计的采样点数下，采集整数个周期，就能得到初相。
但感觉实现起来有难度
FPGA

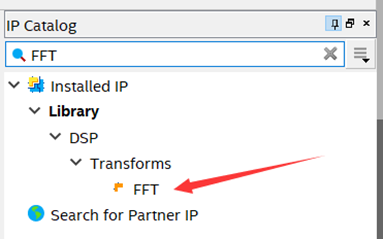

通过调用Quaruts的官方IP核就能实现FFT名单时需要写一个外部控制模块，这里我利用ROM来进行测试，可以取intel官网找他们的IP手册

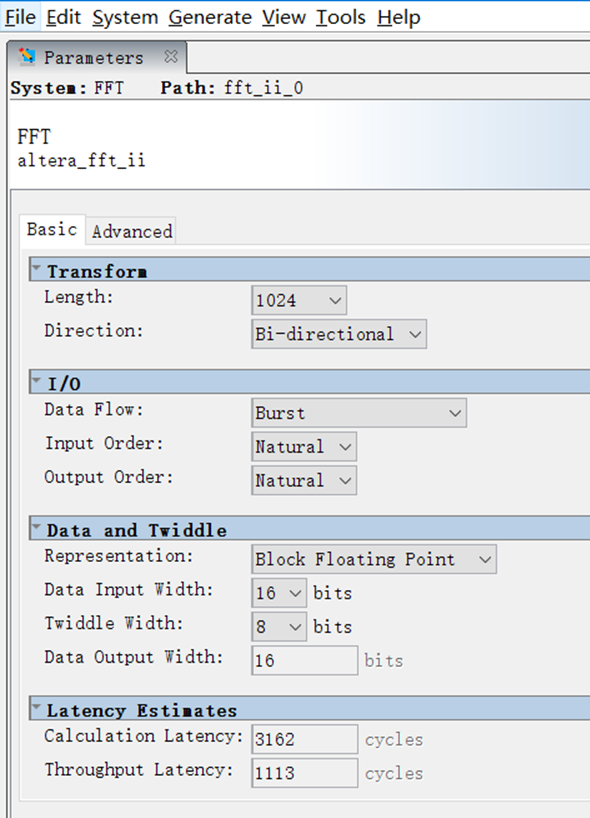

Length：FFT变换长度64、128、256、512、1024、2048、4096、8192、16384、32768或65536。可变流还允许8、16、32、131072和262144。
Direction：傅里叶变换的方向，选择Forward：FFT（快速傅里叶变换），Reverse：FFT（快速傅里叶反变换），Bi-directional（用户可通过输入控制是FFT还是IFFT）
Calculation：计算的延迟
Throughput Latency：处理延迟
Burst：突发架构，需要的内存资源最小，平均吞吐量最低。
Buffered Brust：缓冲突发架构需要的内存资源比流式低，平均吞吐量较低。
Streaming：流式架构可以连续变换处理。
Variable Streaming：可变流式架构可以连续处理，并且可以运行时控制变换长度。在线改变FFT的大小，速度和流式差不多。前三种模式运算速度依次增大，占用资源也一次增大。
Input Otder：输入数据的顺序（顺序模式或逆序模式）
Output Order：输出数据的顺序（顺序模式或逆序模式）
Representation：数据结构和旋转因子
Block Floating（块浮点）：应用Burst、Buffered Brust、Streaming
Fixed Point(定点)和Single Floating Point（单浮点）：用于Variable Streaming
块浮点就是在数据的一帧数据中有一个共同的缩放因子，当一帧数据中有大有小的时候，共用一个缩放因子会造成误差增大。
Data Input Width：输入数据的数据宽度，8, 10, 12, 14, 16, 18, 20,24, 28, 32。
Twiddle Width：旋转因子的数据宽度，旋转因子的数据宽度不能大于输入数据的数据宽度。
Data Output Width:：输出数据的数据宽度。FFT的计算结果是输出的实部和虚部与缩放因子(EXP)的结合，缩放因子为负，输出数据需要左移（增大），为正则右移，输出的实部和虚部，缩放因子都是有符号数。
clk : (in) 时钟信号
reset_n : (in)复位信号，低电平有效，至少一个时钟周期
inverser : (in)低电平为FFT，高电平为IFFT
sink_valid : (in)输入数据有效信号
sink_sop : (in)输入数据起始信号，与第一个数据对齐，只需保持一个时钟周期即可
sink_eop : (in)输入数据结束信号，与最后一个数据对齐，只需保持一个时钟周期
sink_real : (in)输入数据的实部
sink_imag : (in)输入数据的虚部，一般直接置0
sink_ready : (out) IP核准备好接收数据了，实测一直高电平
sink_error : (in)输入错误信号，置0即可，不会影响。00 = no error，01 = missing start of packet (SOP)，10 = missing end of packet (EOP)，11 = unexpected EOP
source_error : (out) 输出错误信号,若输入的数据格式有误，则不进行FFT变换，并给出错误值。
source_ready : (in)输入数据准备好，置1即可，随时可以输出数据
source_sop : (out)输出数据起始信号，与输出的第一个数据对齐
source_eop : (out)输出数据的终止信号，与输出的最后一个数据对齐
source_real : (out)输出数据的实部
source_imag : (out)输出数据的虚部
source_exp : (out)数据数据的缩放因子，只有流式、突发和缓冲突发模式有。
source_vaild : (out) IFFT控制线，FFT完成时，信号置高，输出数据

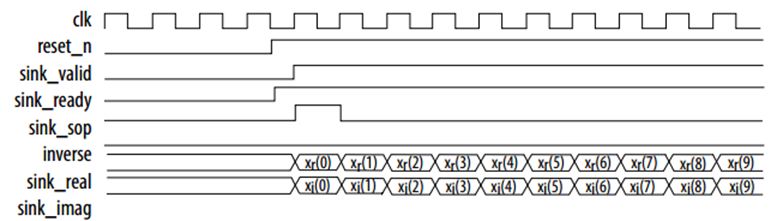

输入数据时序：

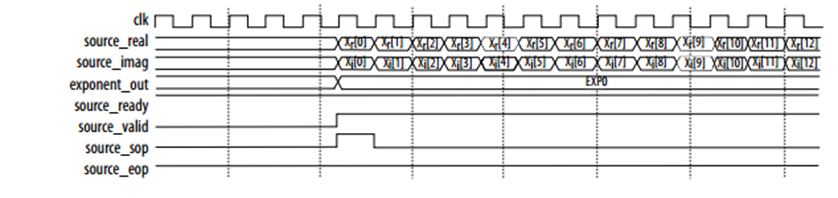

输出数据时序：

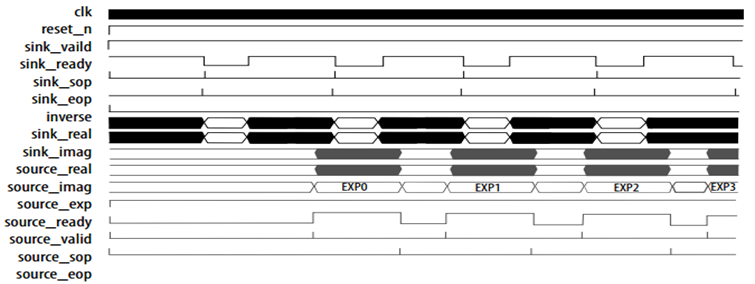

多次调用时序：

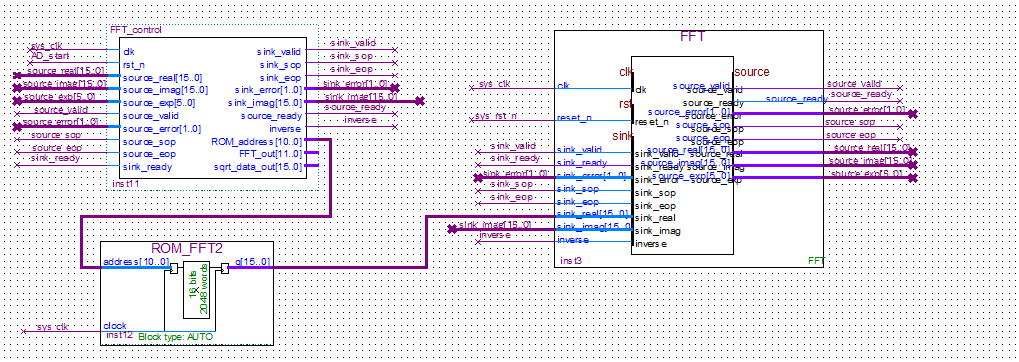

module FFT_control(input clk, input rst_n, input [15:0] source_real, input [15:0] source_imag, input [5:0] source_exp, input source_valid, input [1:0] source_error, input source_sop, input source_eop, input sink_ready, output reg sink_valid, output reg sink_sop, output reg sink_eop, output wire [1:0] sink_error, output wire [15:0] sink_imag, //实部数据采集模块输入，虚部直接置0 output wire source_ready, output wire inverse, output reg [ 10:0] ROM_address, output wire [ 11:0] FFT_out, output wire [ 15:0] sqrt_data_out );assign FFT_out=sqrt_data_out;localparam frames_FFT=13'd1024-1'd1;/*输入数据帧数:1024或2048看IP核内部使用*/ reg [12:0] frames_in;reg FFT_output_start;reg [ 15:0] fft_real_out;reg [ 15:0] fft_image_out;reg [ 31:0] fft_data_out;reg [ 5:0] fft_exp_out;reg FFT_count_output;reg FFT_count_output_MAX;reg FFT_count_output_start;/* FFT输入数据虚部 */assign sink_imag=8'd0;/* FFT控制信号，1:FFT，0:FFT */assign inverse = 1'b0;/* 输入错误信号 */assign sink_error = 2'b0;/*置1即可，FFT随时可以输出数据*/assign source_ready=1'd1;reg [2:0]state;localparam start_state = 3'b00;localparam start_next_state= 3'b01;localparam end_input_state= 3'b10;localparam wait_output_state= 3'b11;/*数据读取部分,FFT数据输入*/always @(posedge clk or negedge rst_n) begin if(rst_n== 1'd0)begin sink_valid<=1'd0; sink_sop<=1'd0; sink_eop <= 1'd0; state<=start_state;endelse begin case (state) start_state:begin sink_valid<=1'd1; sink_sop<=1'd1; state<=start_next_state; end start_next_state:begin sink_sop<=1'd0; if(frames_in == frames_FFT-1'd1) begin state <=end_input_state; end end end_input_state:begin sink_valid<=1'd0; sink_eop <= 1'd1; state <=wait_output_state; end wait_output_state:begin sink_eop <= 1'd0; FFT_output_start=1'd1; end endcase endend/*计算输入数据帧数*/always @ (posedge clk or negedge rst_n) begin if(rst_n== 1'd0) begin frames_in <= 'd0; end else begin if(sink_valid==1'd1) begin //这里sink_ready会自己拉低 frames_in <= frames_in+1'd1; end else begin frames_in <= frames_in; end end end/*FFT输出数据读取*//* FFT输出的实部信号,数据是有符号数据，需要转换 */always @ (*)beginif(source_valid==1'd1)fft_real_out = source_real[15] ? (~source_real[15:0]+1) : source_real;elsefft_real_out = 0; end/* 相当组合逻辑，FFT输出的虚部信号 */always @ (*)beginif(source_valid==1'd1)fft_image_out = source_imag[15] ? (~source_imag[15:0]+1) : source_imag;elsefft_image_out = 0;end/* 相当组合逻辑，FFT输出的数据转换 ,这个数据不能直接用来就平方根，老不稳定，很奇怪，必须加时序，加了就会延后1拍*/always @ (posedge clk )beginif(source_valid==1'd1) fft_data_out <= fft_real_out*fft_real_out + fft_image_out*fft_image_out;elsefft_data_out <= 0;end/*相当组合逻辑，FFT输出的指数信号,旋转因子 */always @ (*)beginif(source_valid==1'd1)fft_exp_out = source_exp;elsefft_exp_out = fft_exp_out;end/* 平方根模块IP核,fft_data_out时序电路延迟1拍 */ALtearsqrt SQRT_Module (.radical (fft_data_out ),.q (sqrt_data_out),);always @(posedge clk or negedge rst_n) begin if(rst_n== 1'd0) begin ROM_address <= 'd0; end else begin if(ROM_address<11'd1022) ROM_address<=ROM_address+1'd1; else ROM_address<='d0; end end endmodule之后用signaltap抓取数据进行测试：

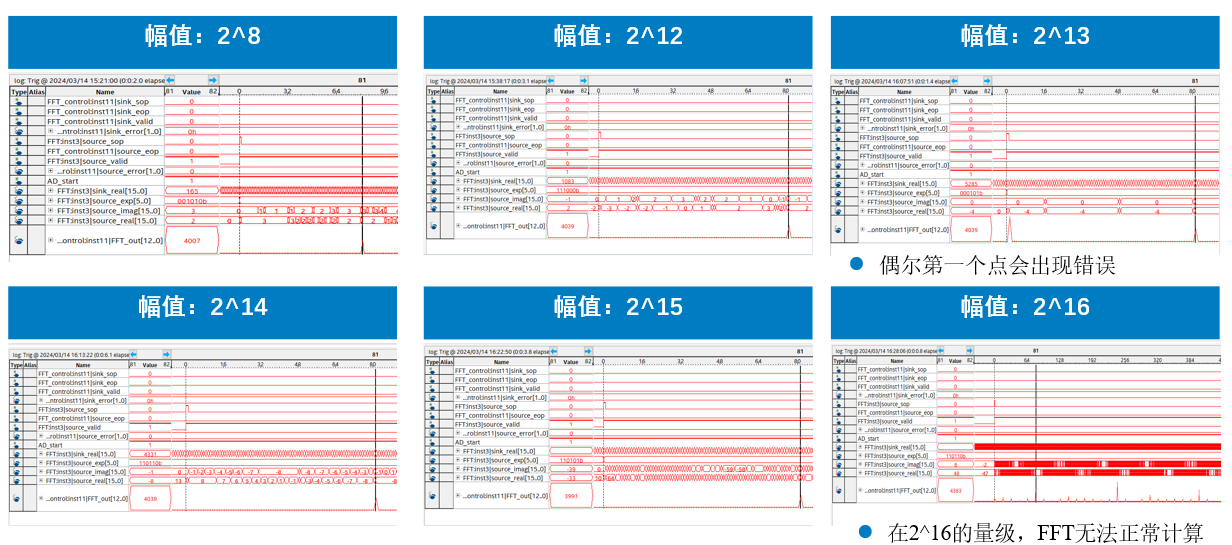

以Burst模式、1024数据长度、16Bits数据宽度、ROM为输入的模式进行测试（其他数据宽度经过测试效果不佳）

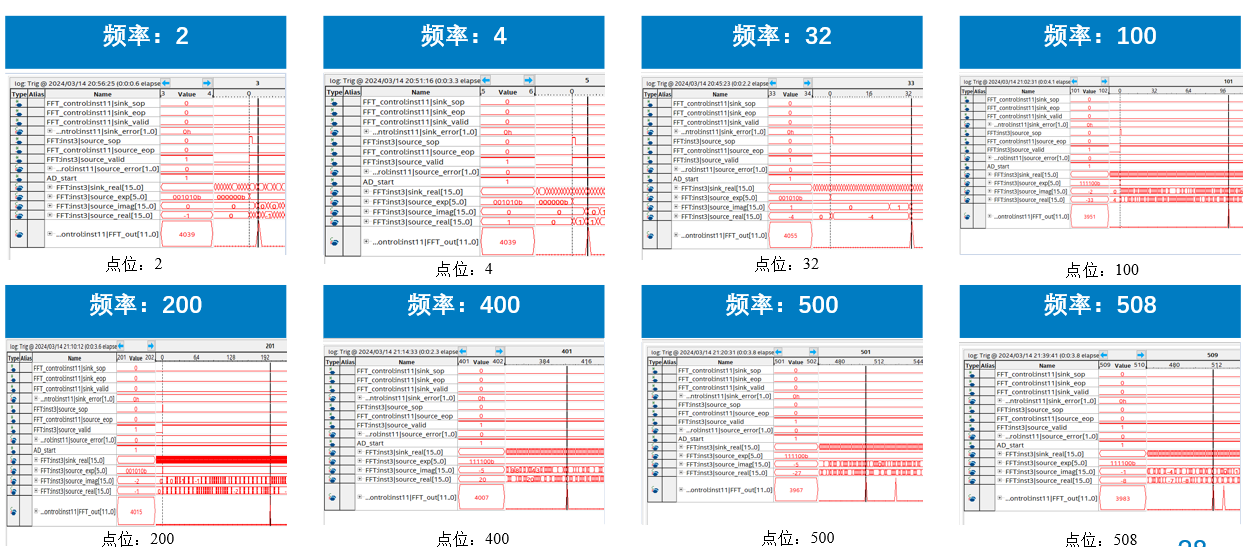

此频率代指一段FFT数据（1024）中有几个周期正弦波，因为存在时序打拍，所以这里峰值点减1为实际点位
