华为eNSP入门实验,Vlan配置,路由配置,用户模式,链路聚合

22 人参与  2024年10月14日 17:20  分类 : 《随便一记》  评论

点击全文阅读


文章目录

一、同一交换机下的PC通信二、不交换机下的PC通信三、配置静态路由通信四、路由器rip协议配置五、路由器ospf协议配置六、单臂路由七、通过三层交换机使不同的Vlan能连通八、设备console密码模式九、设备console用户密码模式(AAA模式)十、Telnet控制模式,通过路由器控制旁边的路由器十一、路由器配置DHCP十二、链路聚合参考文档

一、同一交换机下的PC通信

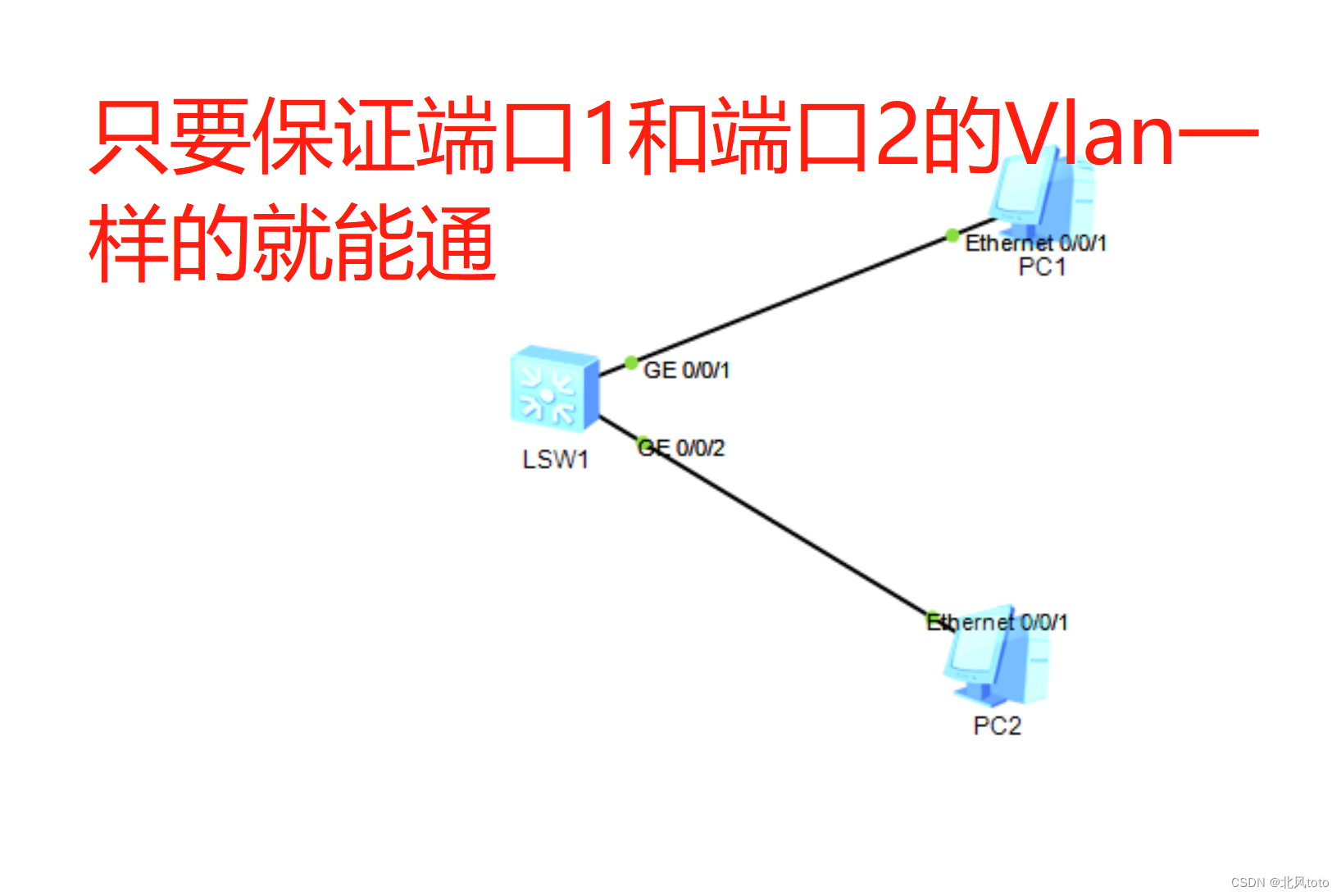

因为直接启动交换机,交换机上的两端端口默认Vlan都为1,所以什么都不用配置直接就能通信。同时注意,两台PC机要在同一个网段下(ip地址+掩码即可得到网段)

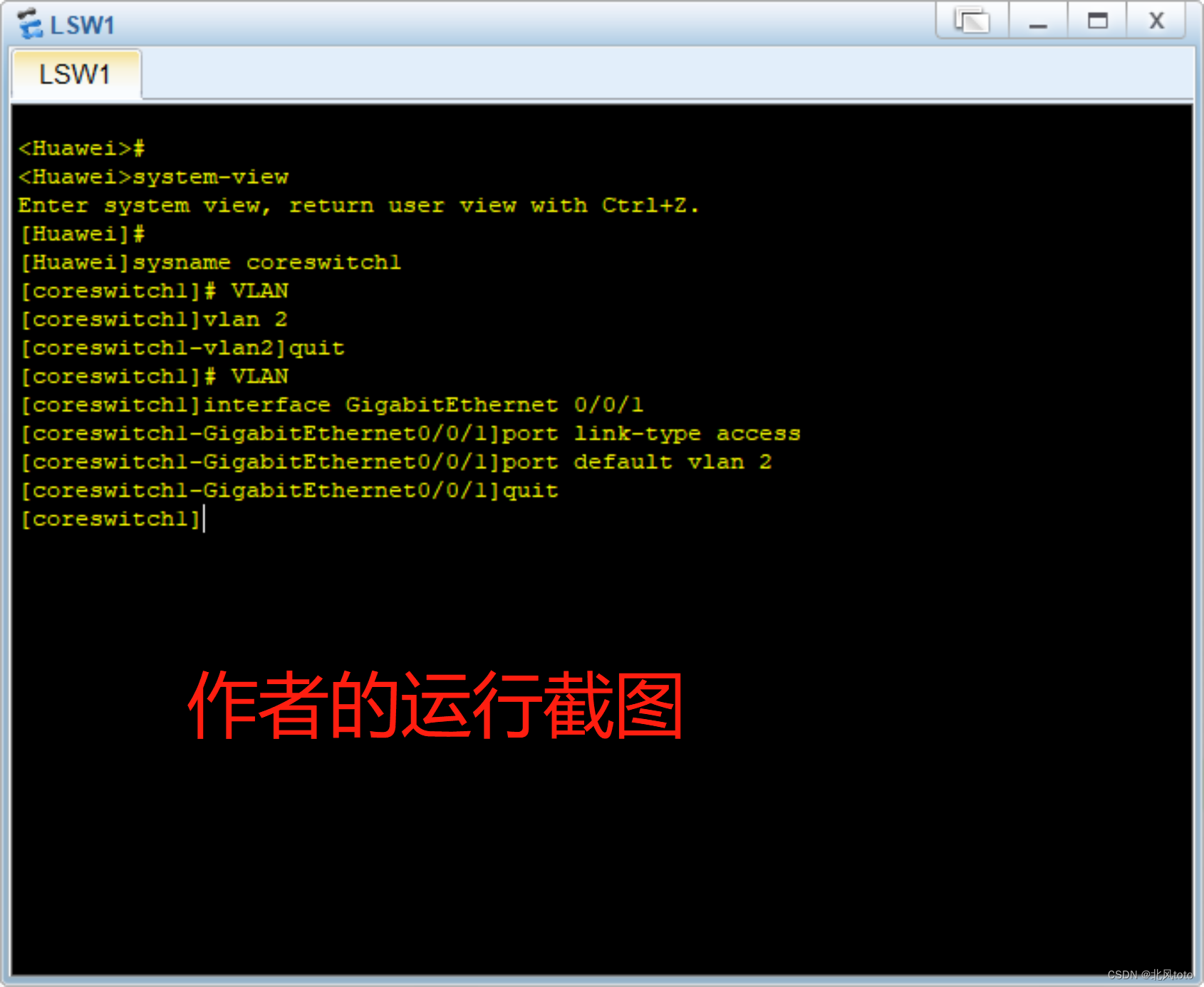

在这里插入图片描述主要涉及的命令(用于参考)
#进入命令行控制模式system-view# 对设备命名sysname coreswitch1# 创建VLANvlan 2quit # 将端口指定到VLAN中interface GigabitEthernet 0/0/1port link-type accessport default vlan 2quit

在这里插入图片描述

二、不交换机下的PC通信

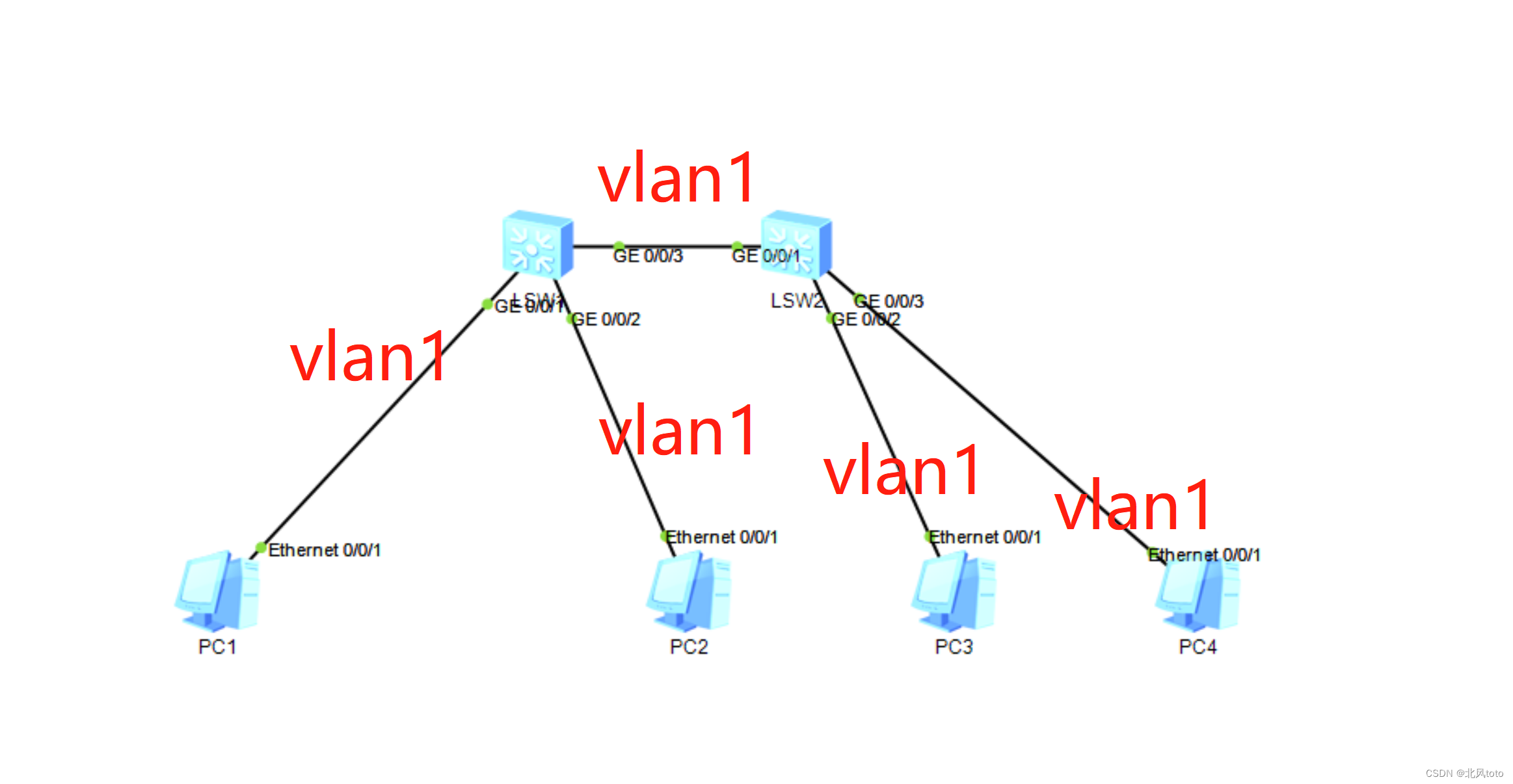

因为直接启动交换机,交换机上的两端端口默认Vlan都为1,所以什么都不用配置直接就能通信。图上4个电脑都相互能ping通

在这里插入图片描述

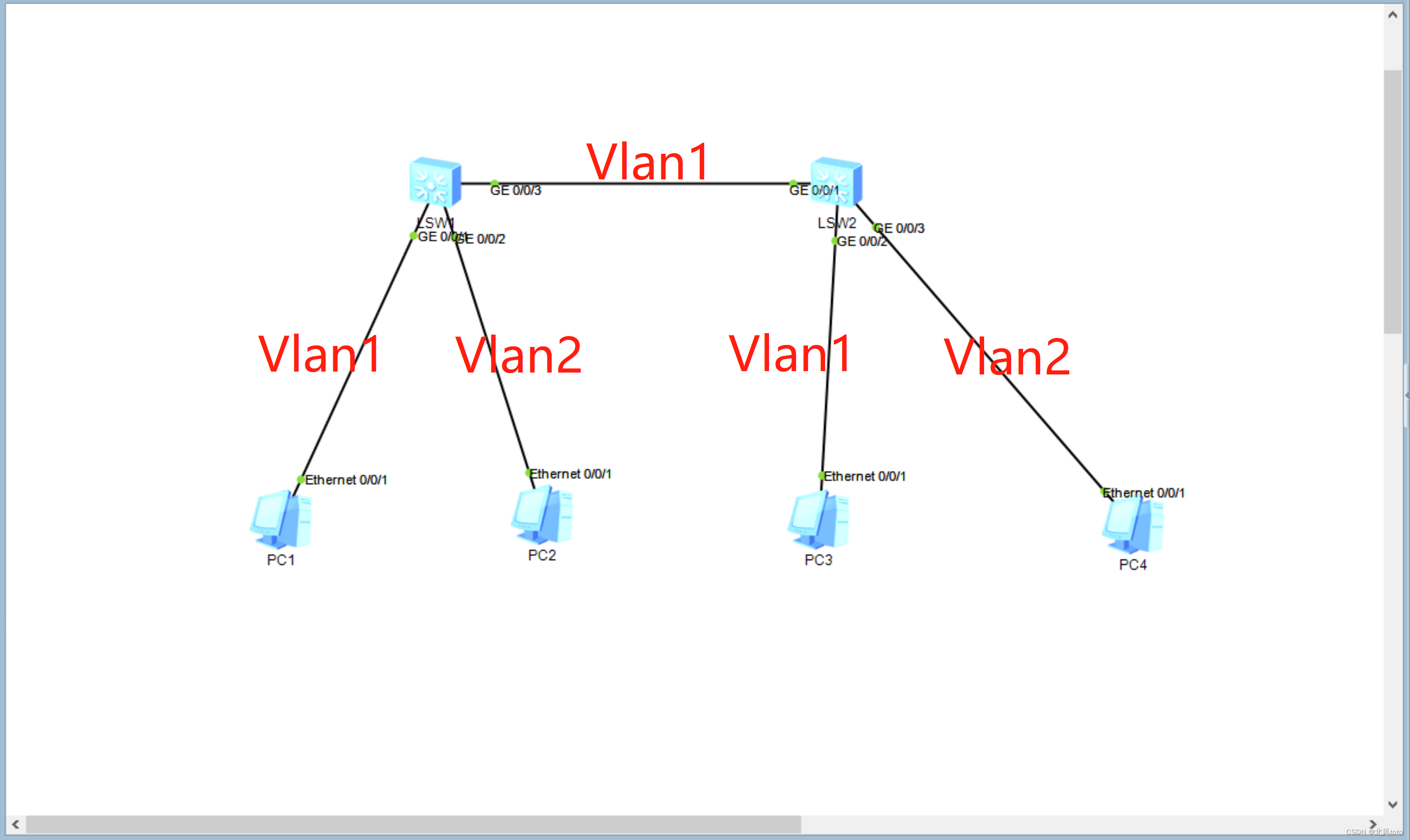

如下图PC1不能和PC2通信,PC1能和PC3通信,PC2不能和PC4通信
在这里插入图片描述

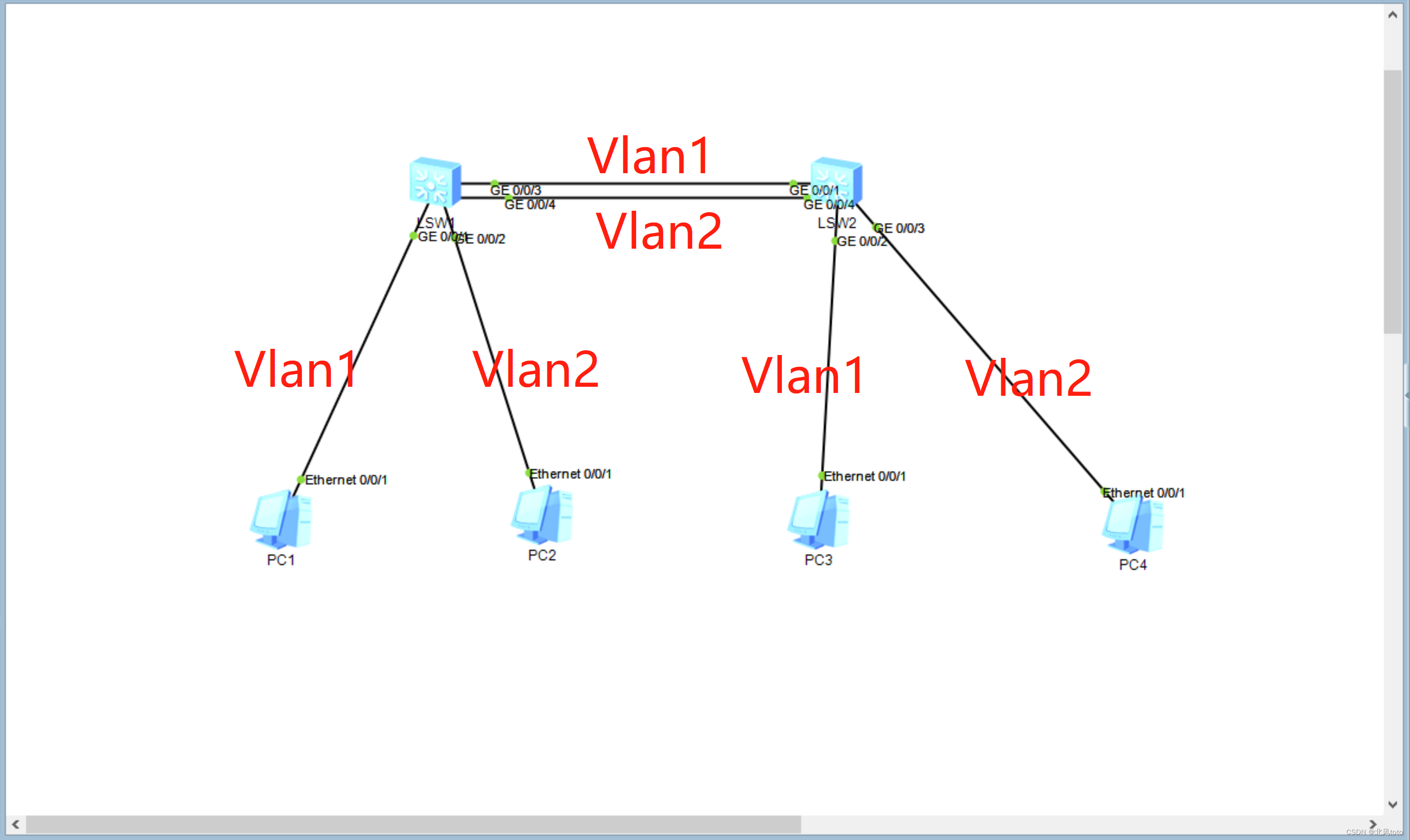

如下图PC1不能和PC2通信,PC1能和PC3通信,PC2能和PC4通信
在这里插入图片描述

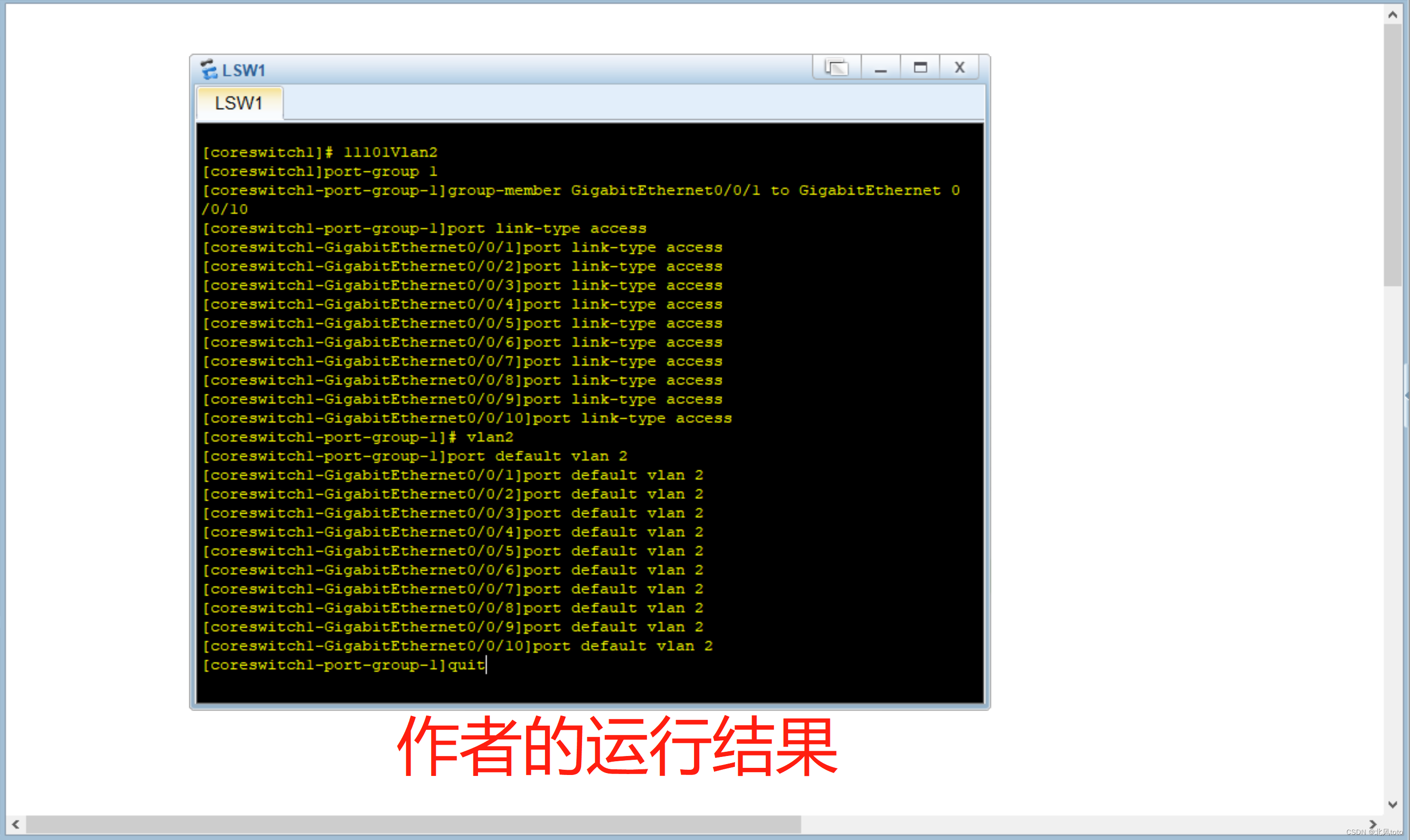

涉及的命令(用于参考)

# 创建端口组1,把端口1到端口10都加入到端口组中,然后把组1中的端口都加入到Vlan2中port-group 1group-member GigabitEthernet0/0/1 to GigabitEthernet 0/0/10port link-type access# vlan2不能不存在(不存在则创建),不然会报错port default vlan 2quit

在这里插入图片描述

三、配置静态路由通信

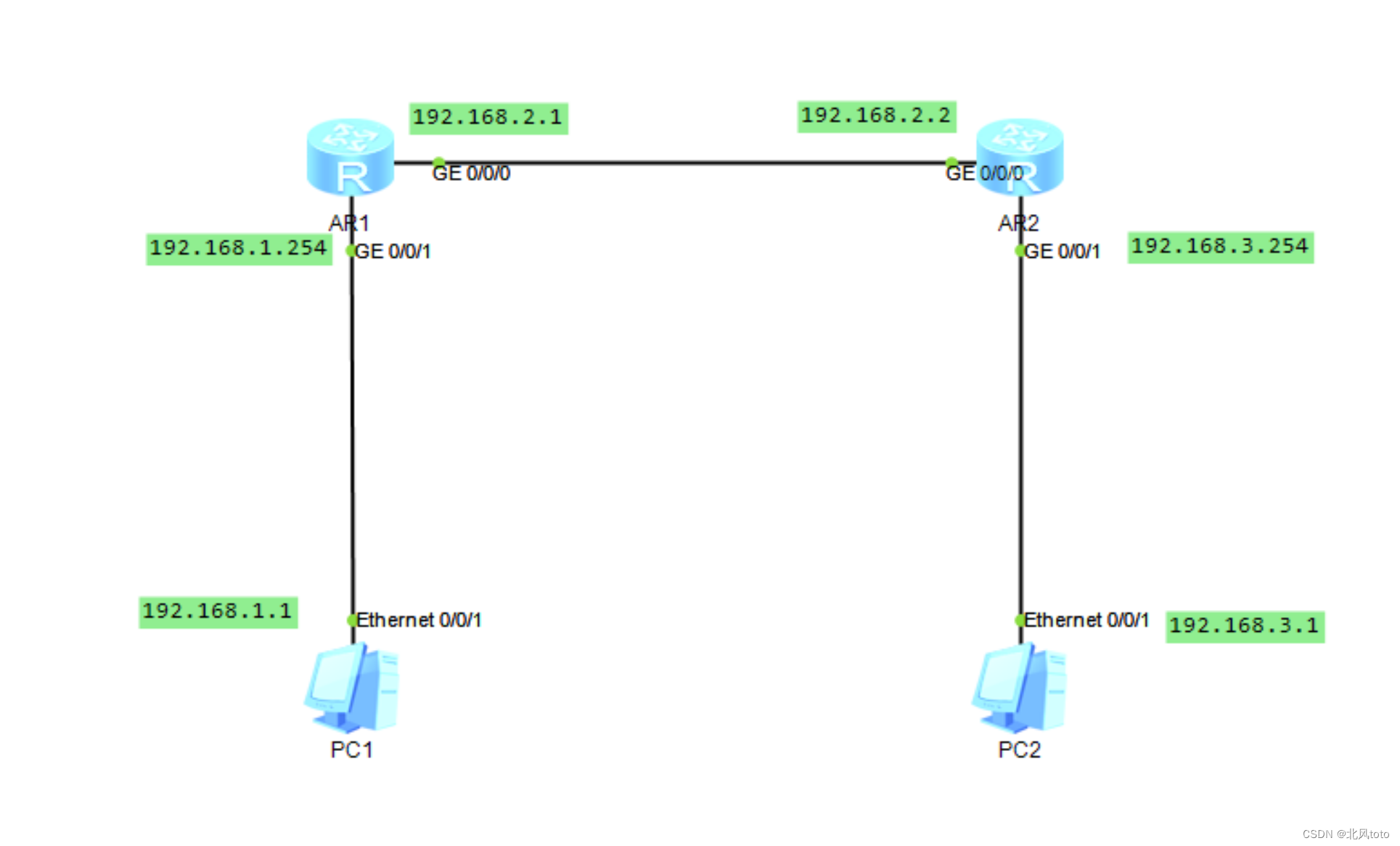

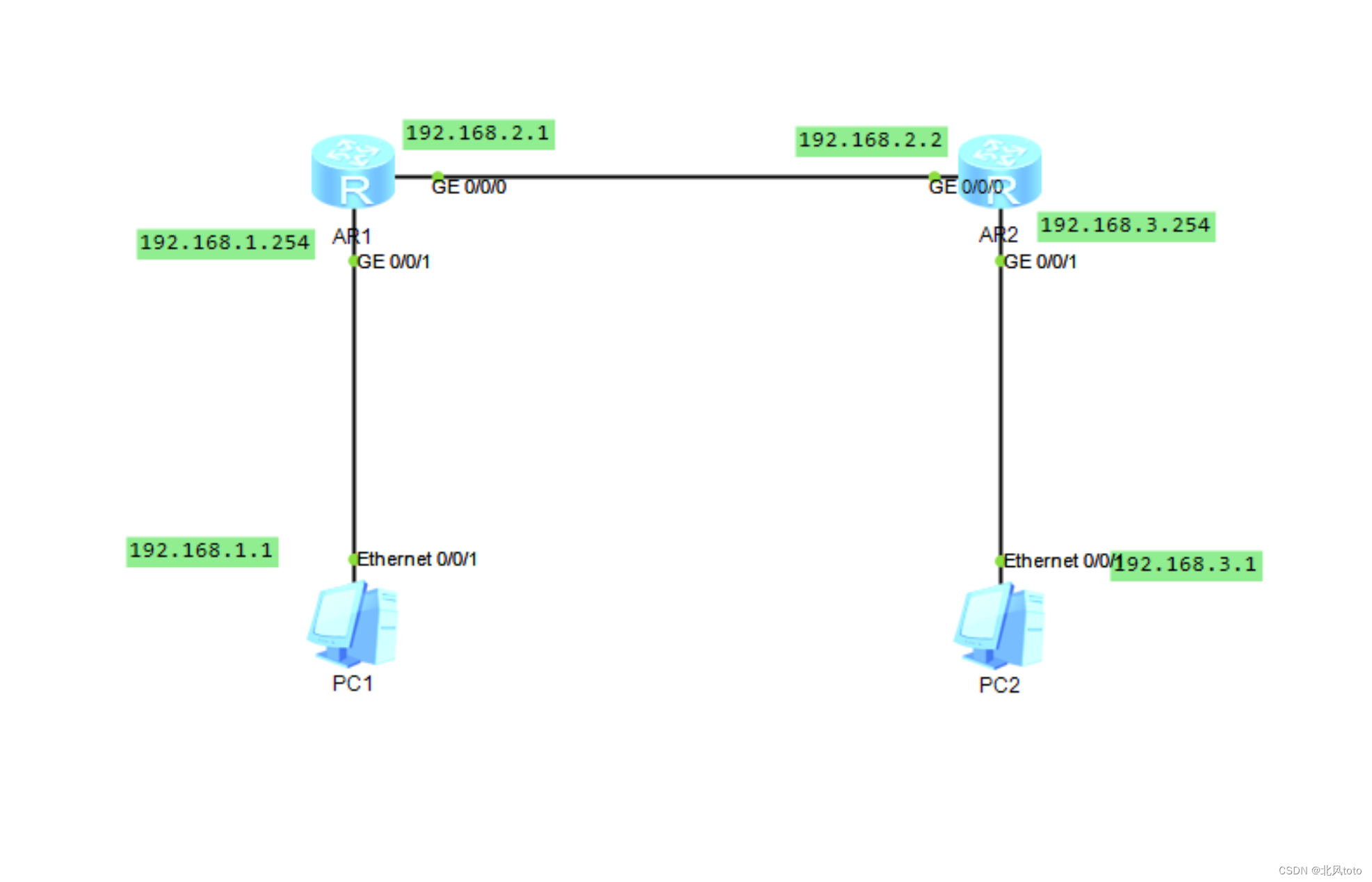

最后配置形成的拓扑图,本实验路由器选择的是AR2220
在这里插入图片描述每个设备需要运行的命令(可直接复制执行)AR1
system-viewsysname R1#进入端口interface GigabitEthernet 0/0/1#配置端口ip地址ip address 192.168.1.254 24quitinterface GigabitEthernet 0/0/0ip address 192.168.2.1 24quit#配置静态路由ip route-static 192.168.3.0 24 192.168.2.2
AR2
system-viewsysname R2interface GigabitEthernet 0/0/1ip address 192.168.3.254 24quitinterface GigabitEthernet 0/0/0ip address 192.168.2.2 24quit#配置静态路由ip route-static 192.168.1.0 24 192.168.2.1
各个设备的运行截图

PC1
在这里插入图片描述

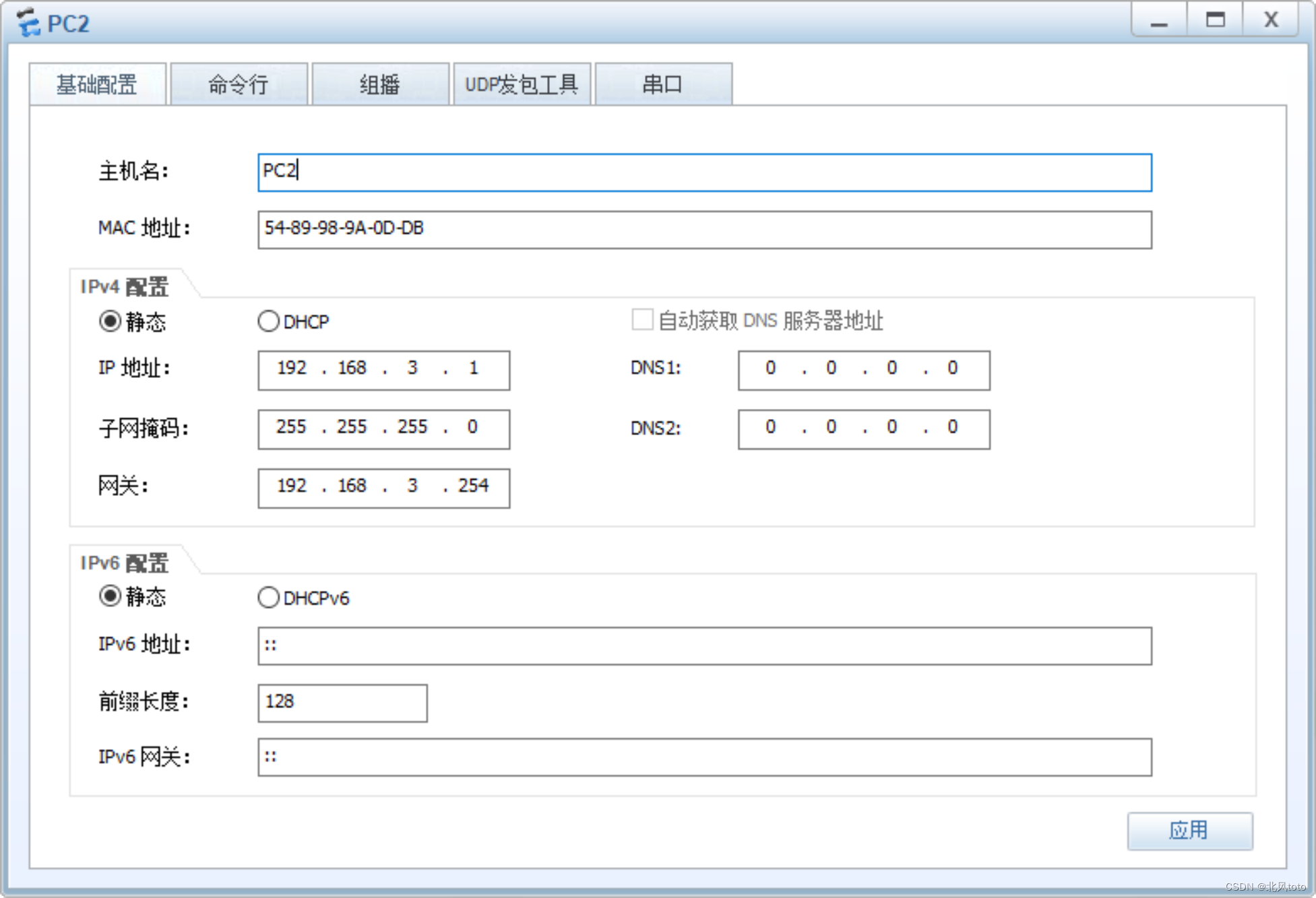

PC2
在这里插入图片描述

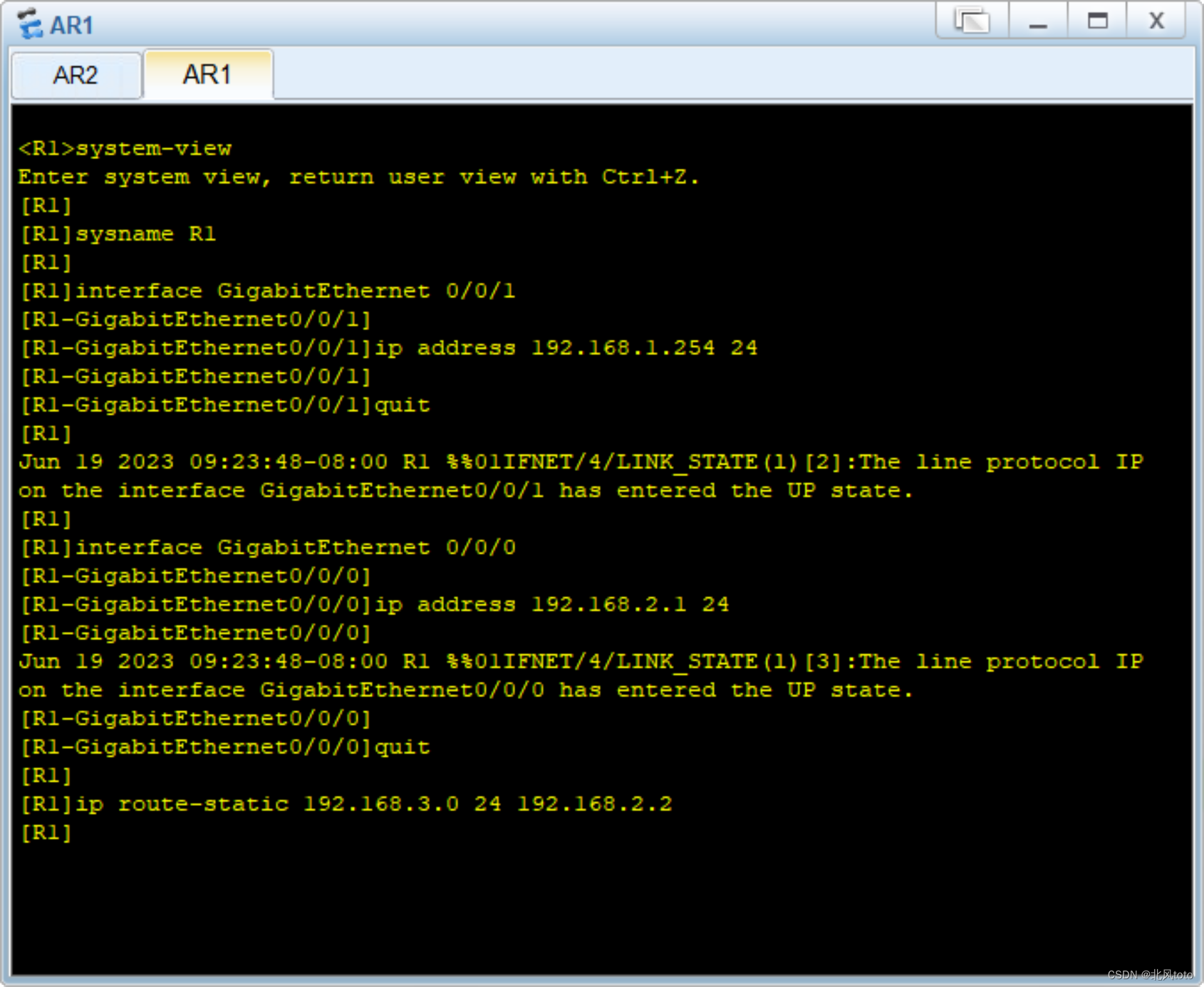

AR1
在这里插入图片描述

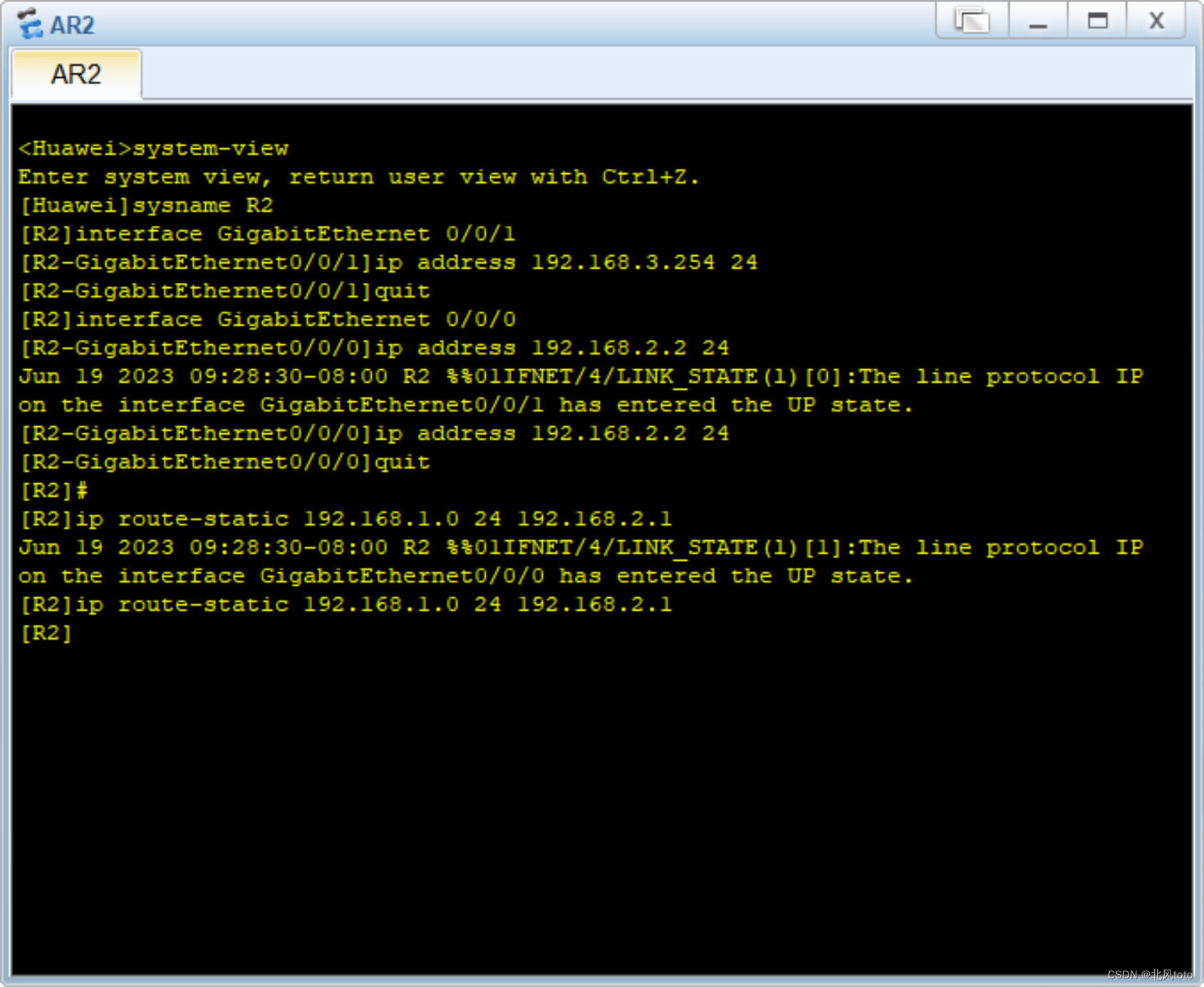

AR2
在这里插入图片描述

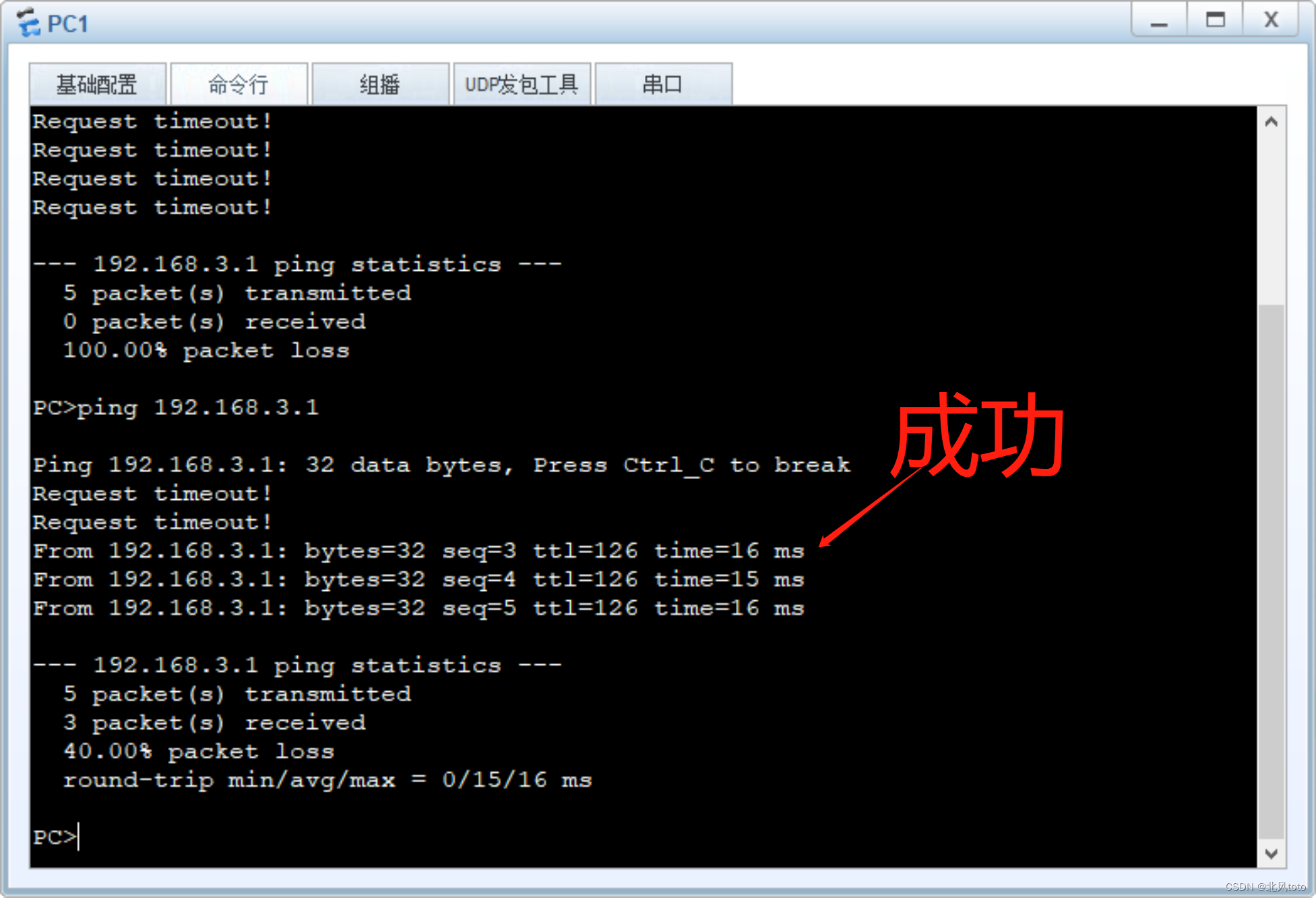

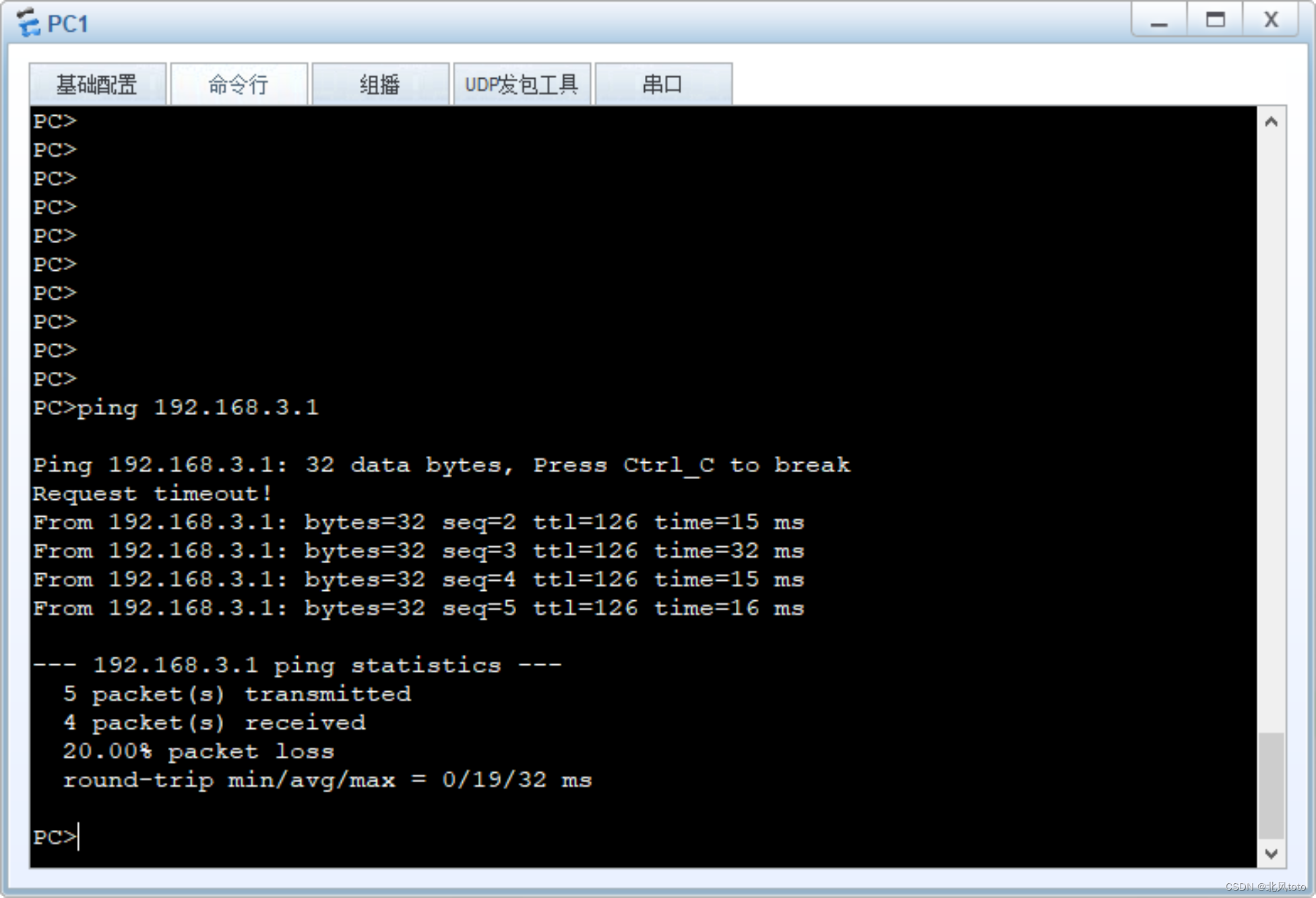

运行成功
在这里插入图片描述

四、路由器rip协议配置

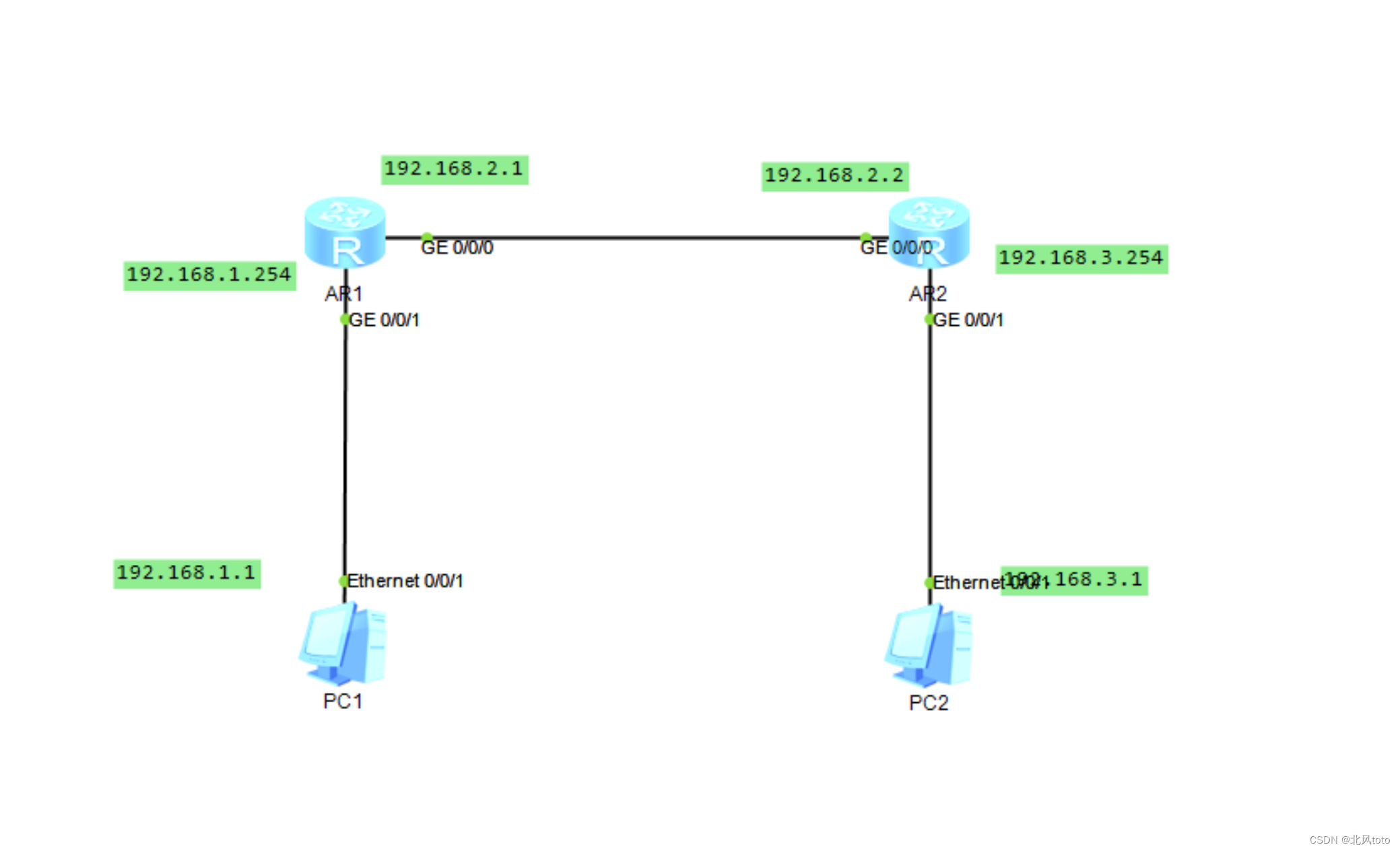

最后配置形成的拓扑图
在这里插入图片描述

每个设备需要运行的命令(可直接复制执行)

AR1

system-viewsysname R1interface GigabitEthernet 0/0/1ip address 192.168.1.254 24quitinterface GigabitEthernet 0/0/0ip address 192.168.2.1 24quit#动态路由配置#数字表示进程号rip 1network 192.168.1.0network 192.168.2.0quit
AR2
system-viewsysname R2interface GigabitEthernet 0/0/1ip address 192.168.3.254 24quitinterface GigabitEthernet 0/0/0ip address 192.168.2.2 24quit#动态路由配置#数字表示进程号rip 1network 192.168.2.0network 192.168.3.0quit
各个设备的运行截图

PC1
在这里插入图片描述

PC2
在这里插入图片描述

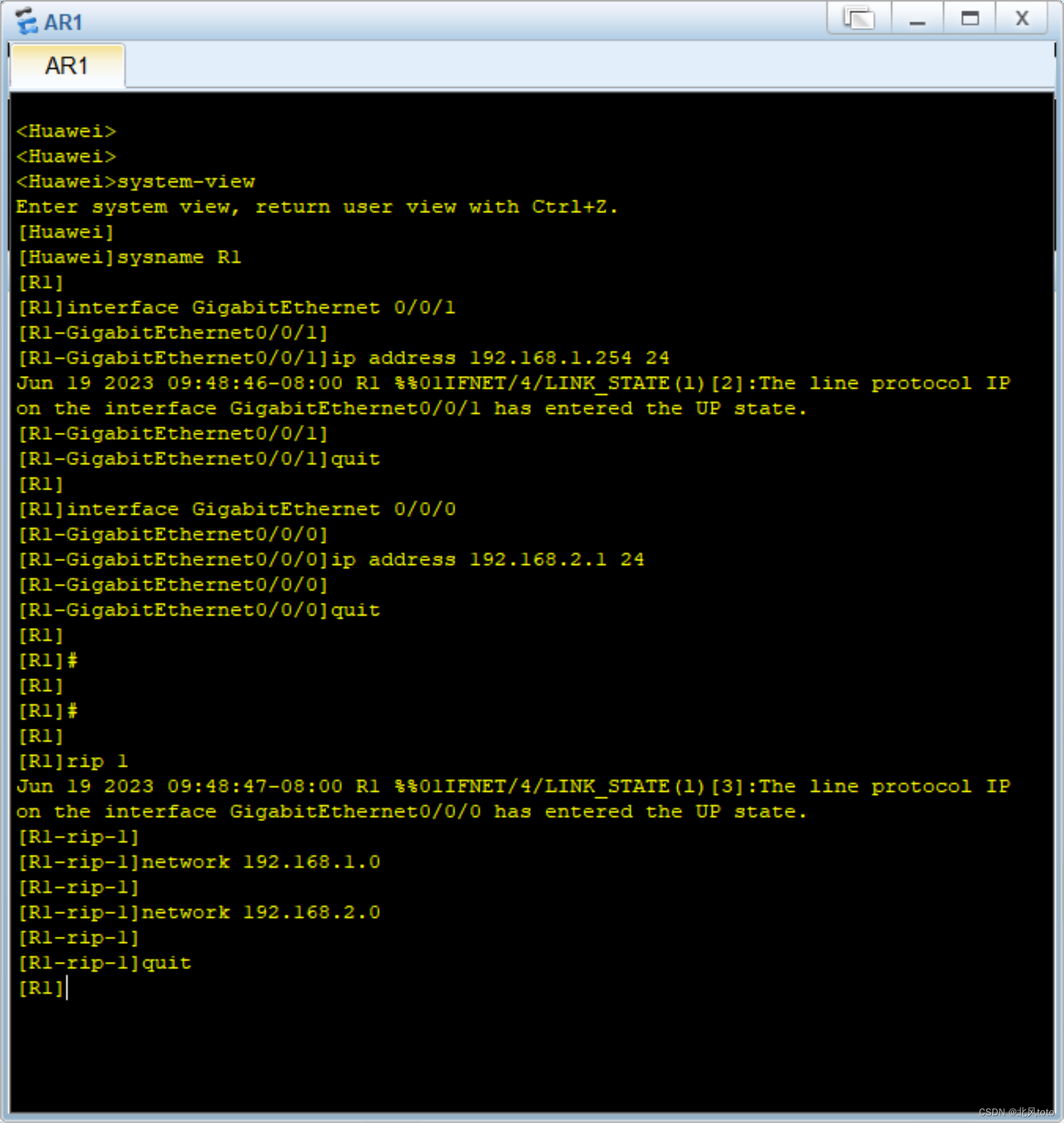

AR1
在这里插入图片描述

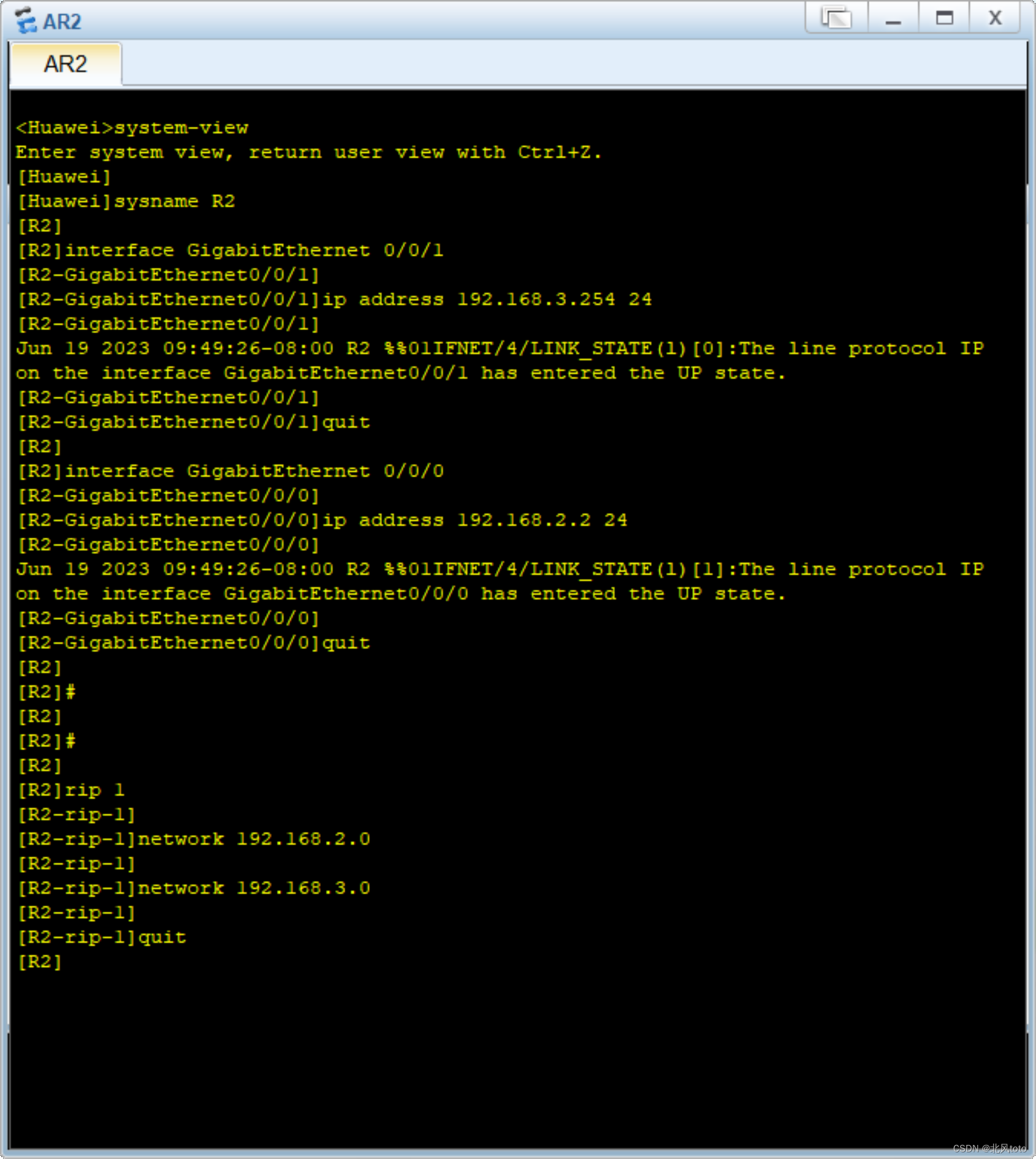

AR2
在这里插入图片描述

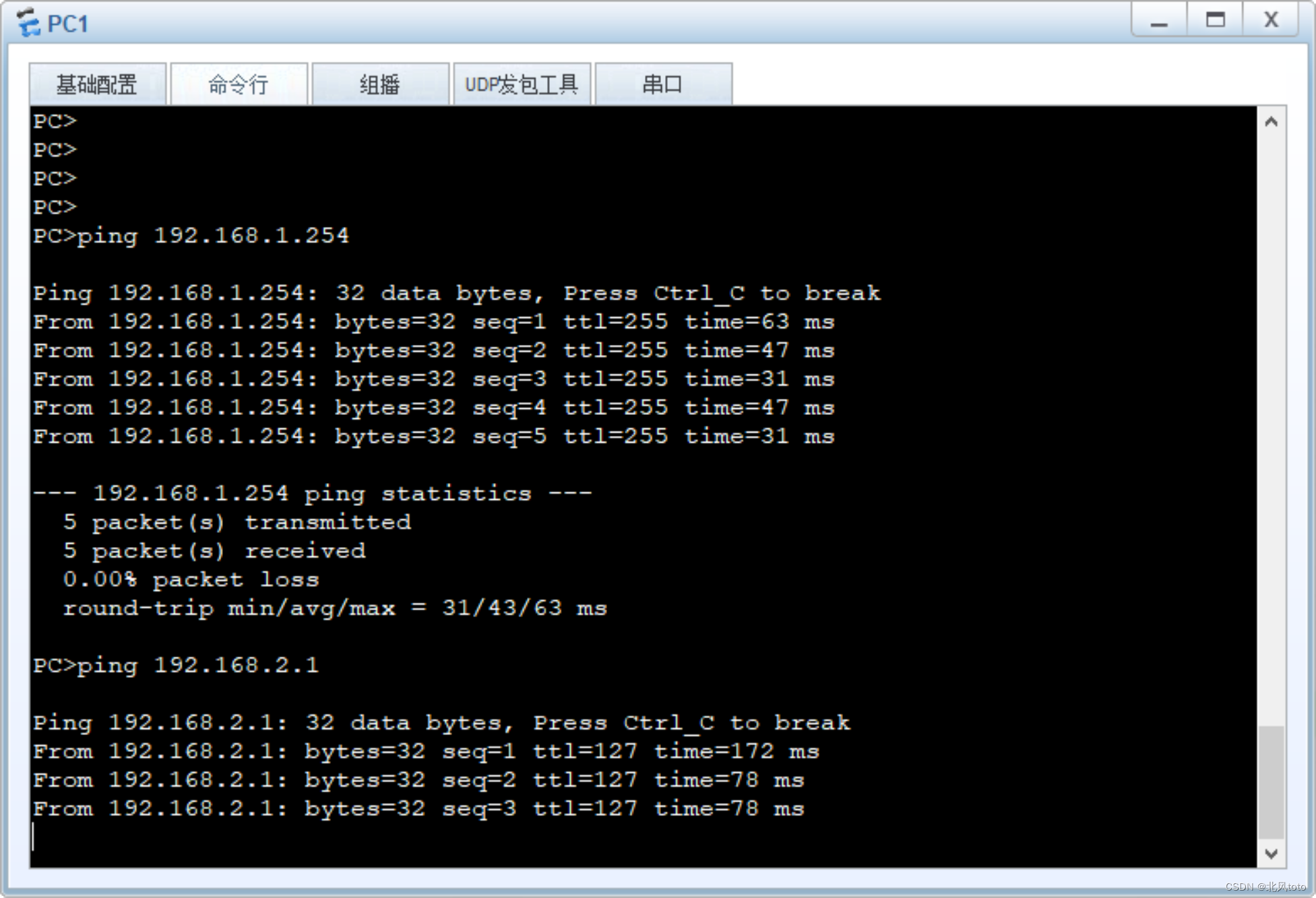

运行成功
在这里插入图片描述

五、路由器ospf协议配置

最后配置形成的拓扑图
在这里插入图片描述每个设备需要运行的命令(可直接复制执行)AR1
system-viewsysname R1interface GigabitEthernet 0/0/1ip address 192.168.1.254 24quitinterface GigabitEthernet 0/0/0ip address 192.168.2.1 24quit#动态路由配置#数字表示进程号ospf 1#数字表示网络区域area 0network 192.168.1.0 0.0.0.255area 1network 192.168.2.0 0.0.0.255quitquit
AR2
system-viewsysname R2interface GigabitEthernet 0/0/1ip address 192.168.3.254 24quitinterface GigabitEthernet 0/0/0ip address 192.168.2.2 24quitospf 1area 1network 192.168.2.0 0.0.0.255area 0network 192.168.3.0 0.0.0.255quitquit
运行截图

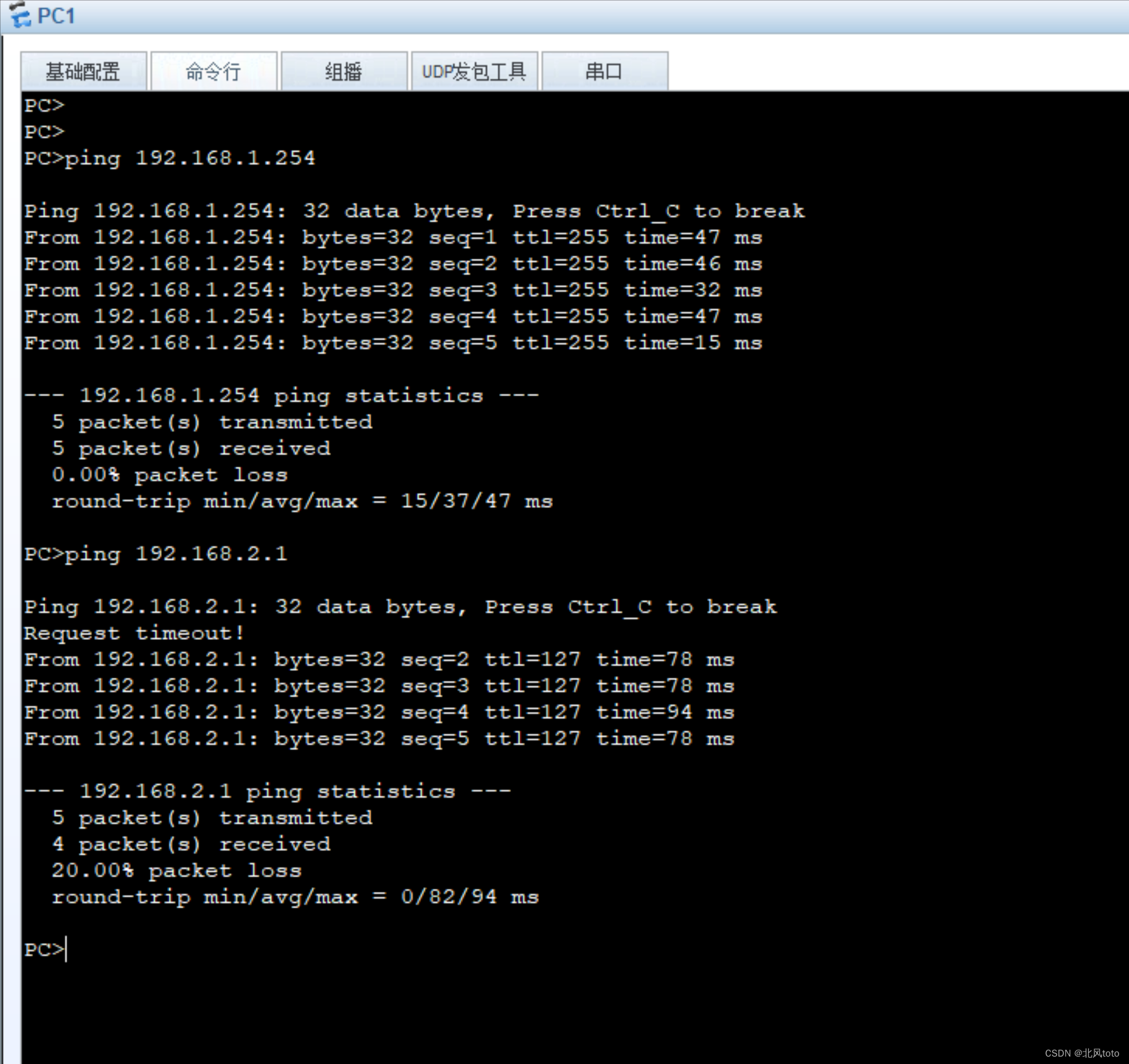

PC1
在这里插入图片描述

PC2
在这里插入图片描述

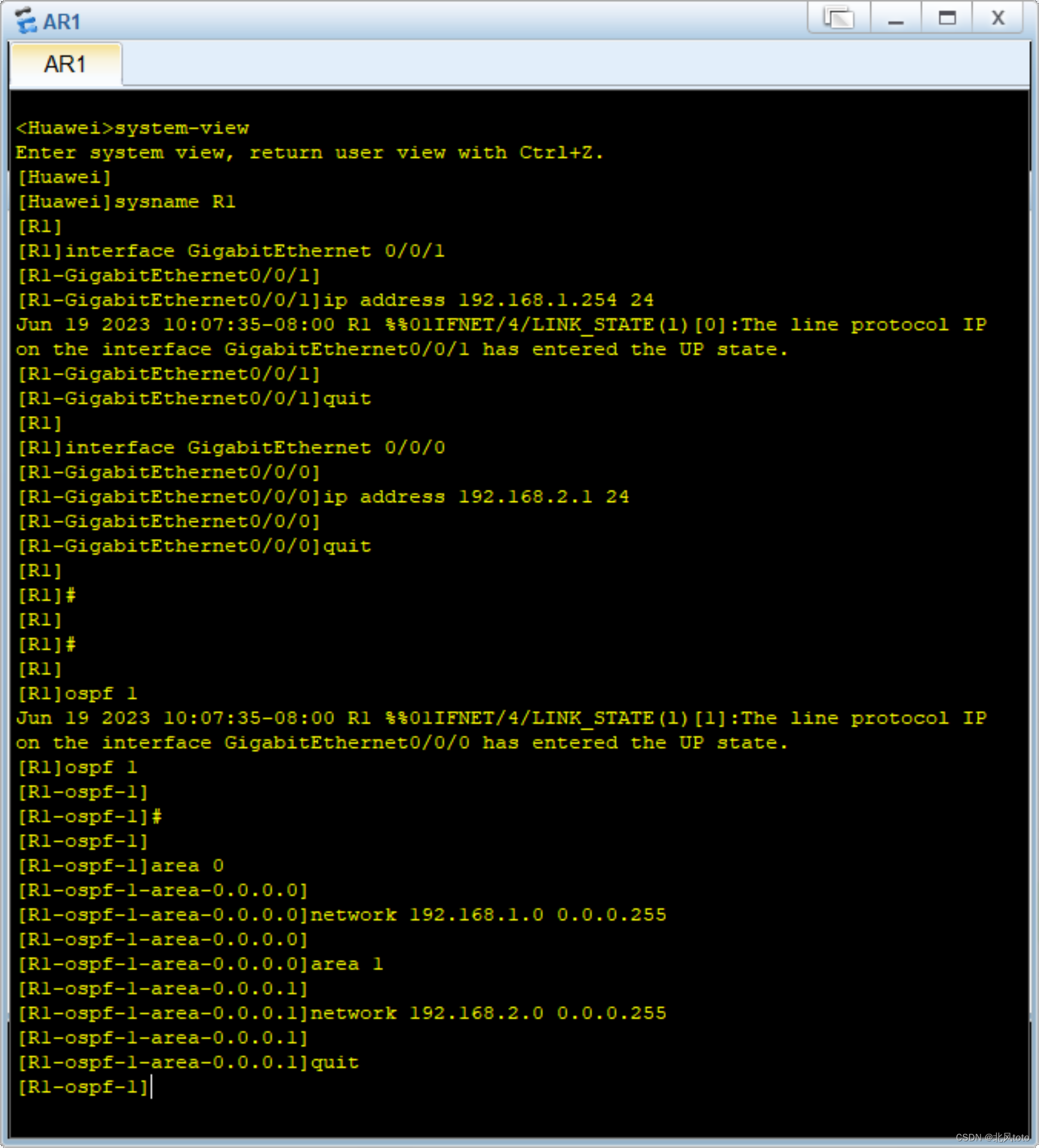

AR1
在这里插入图片描述

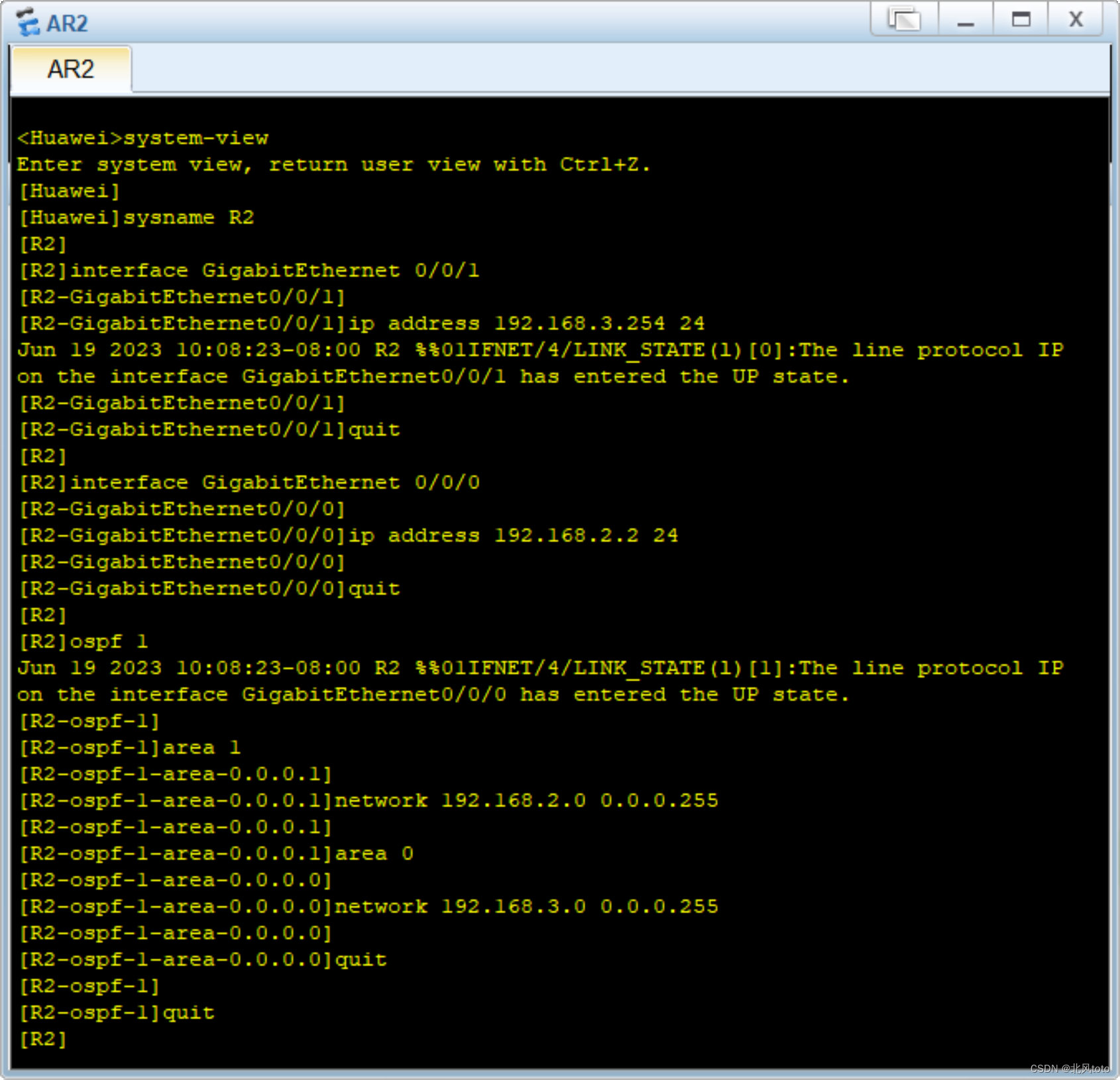

AR2
在这里插入图片描述

运行成功
在这里插入图片描述

六、单臂路由

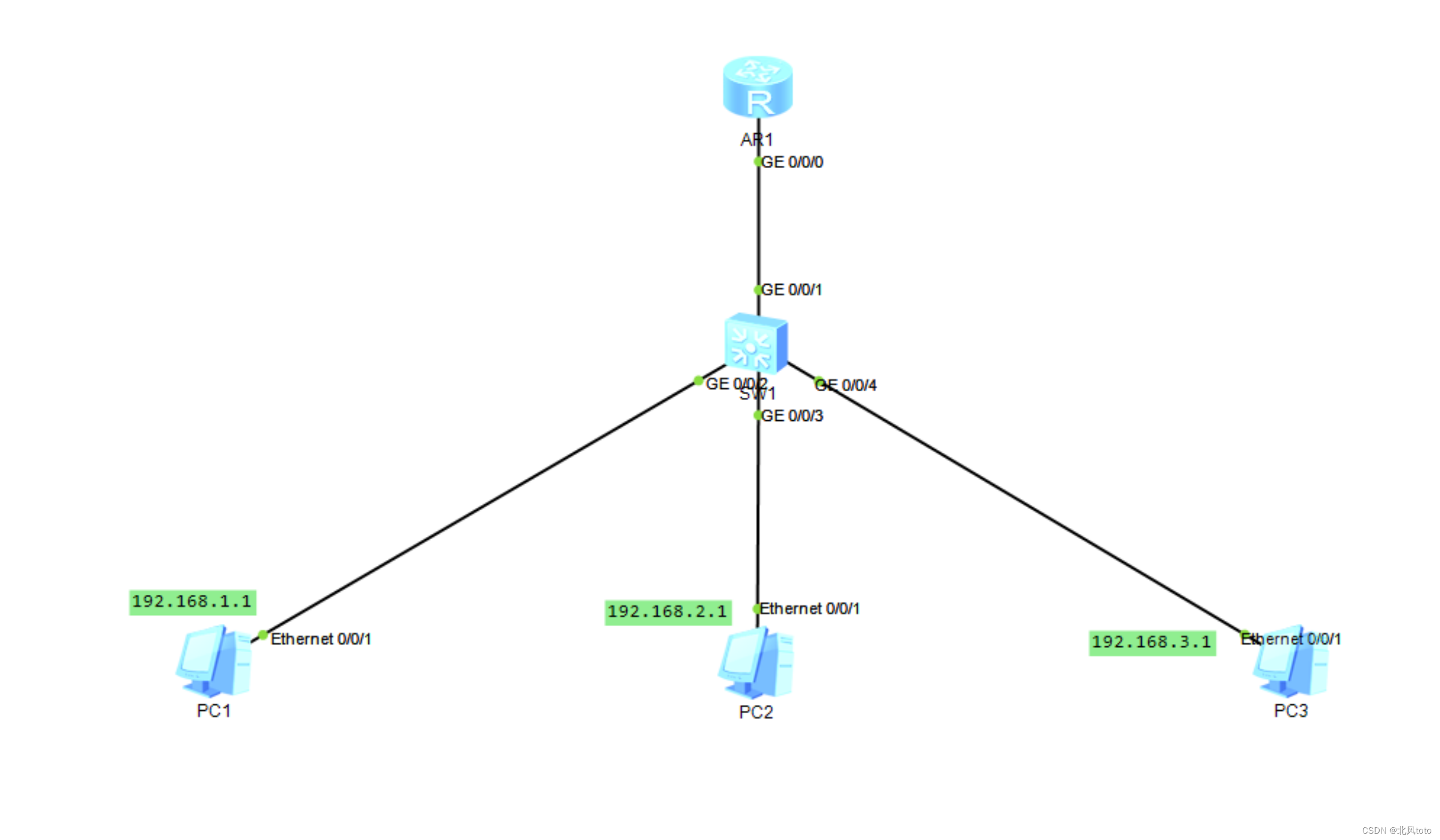

最后配置形成的拓扑图
在这里插入图片描述

每个设备需要运行的命令(可直接复制执行)

SW1

system-viewsysname SW1vlan bat 10 20 30interface GigabitEthernet 0/0/2port link-type accessport default vlan 10interface GigabitEthernet 0/0/3port link-type accessport default vlan 20interface GigabitEthernet 0/0/4port link-type accessport default vlan 30interface GigabitEthernet 0/0/1#设置连接方式为trunkport link-type trunk #允许所有的vlan通过port trunk allow-pass vlan allquit
AR1
system-viewsysname R1interface GigabitEthernet 0/0/0.1ip address 192.168.1.254 24dot1q termination vid 10# 开启广播功能arp broadcast enableinterface GigabitEthernet 0/0/0.2ip address 192.168.2.254 24#设置Vlan的IDdot1q termination vid 20arp broadcast enableinterface GigabitEthernet 0/0/0.3ip address 192.168.3.254 24dot1q termination vid 30arp broadcast enable
运行命令截图

PC1
在这里插入图片描述

PC2
在这里插入图片描述

PC3
在这里插入图片描述

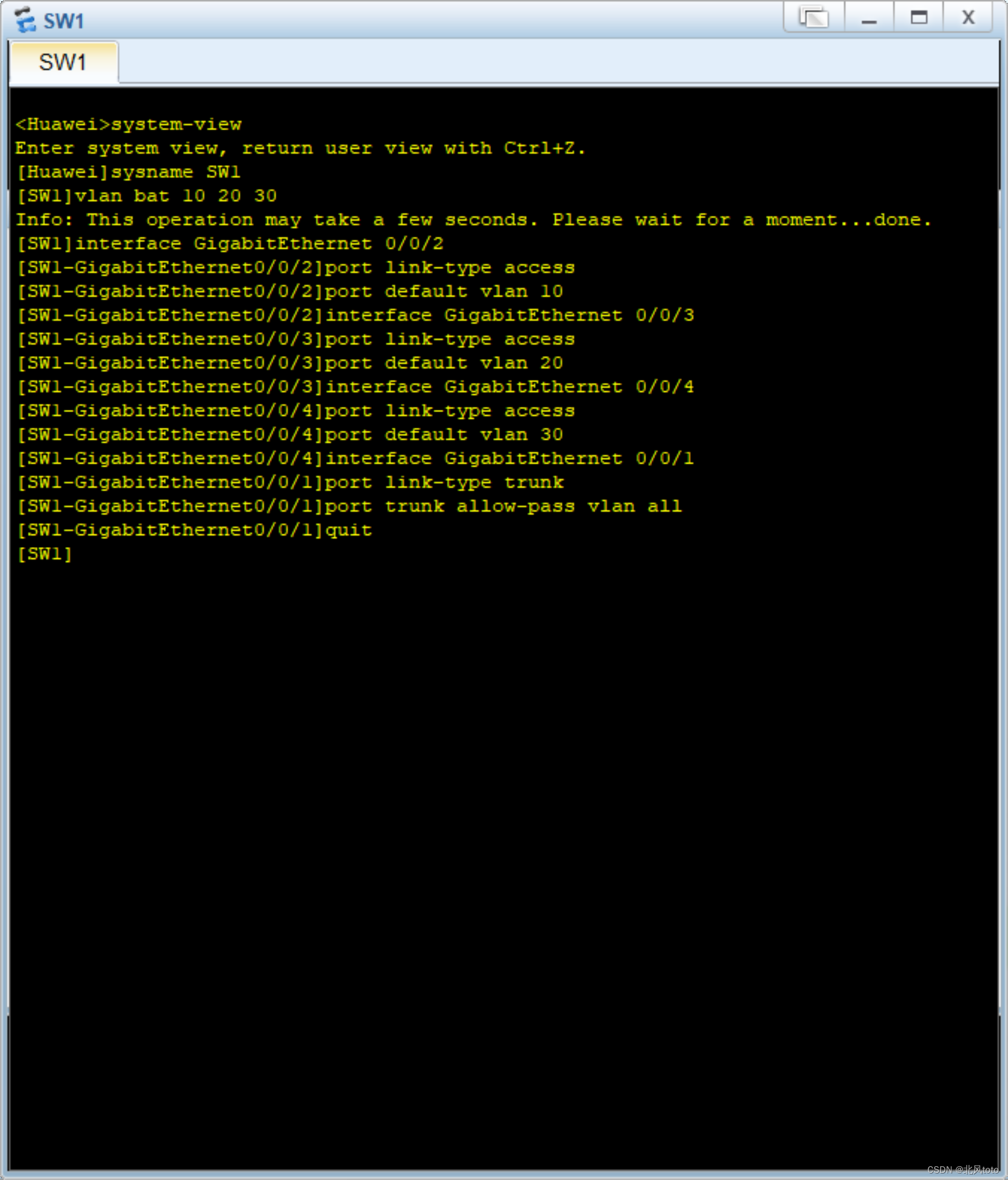

SW1
在这里插入图片描述

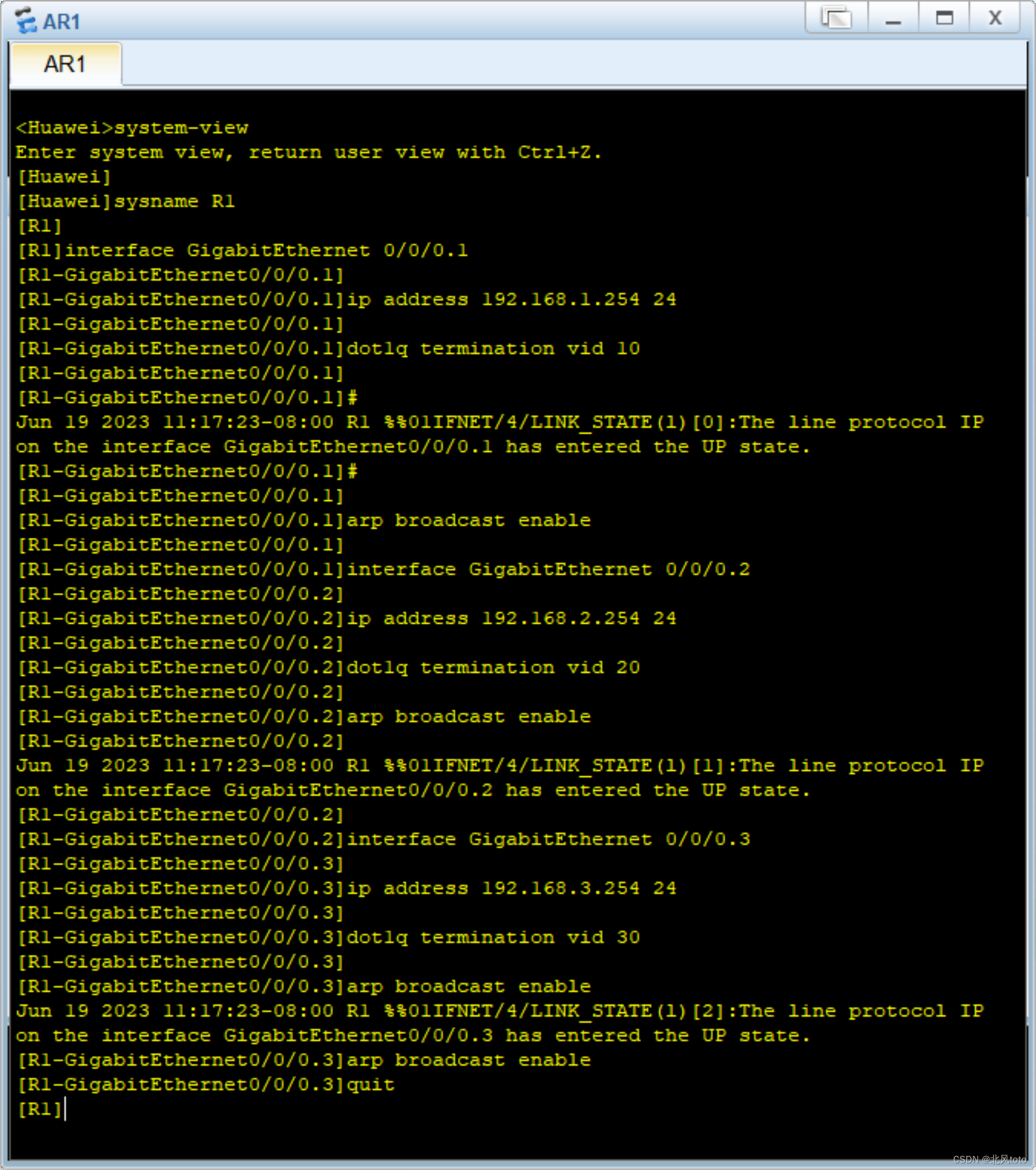

AR1
在这里插入图片描述

运行成功截图
在这里插入图片描述

七、通过三层交换机使不同的Vlan能连通

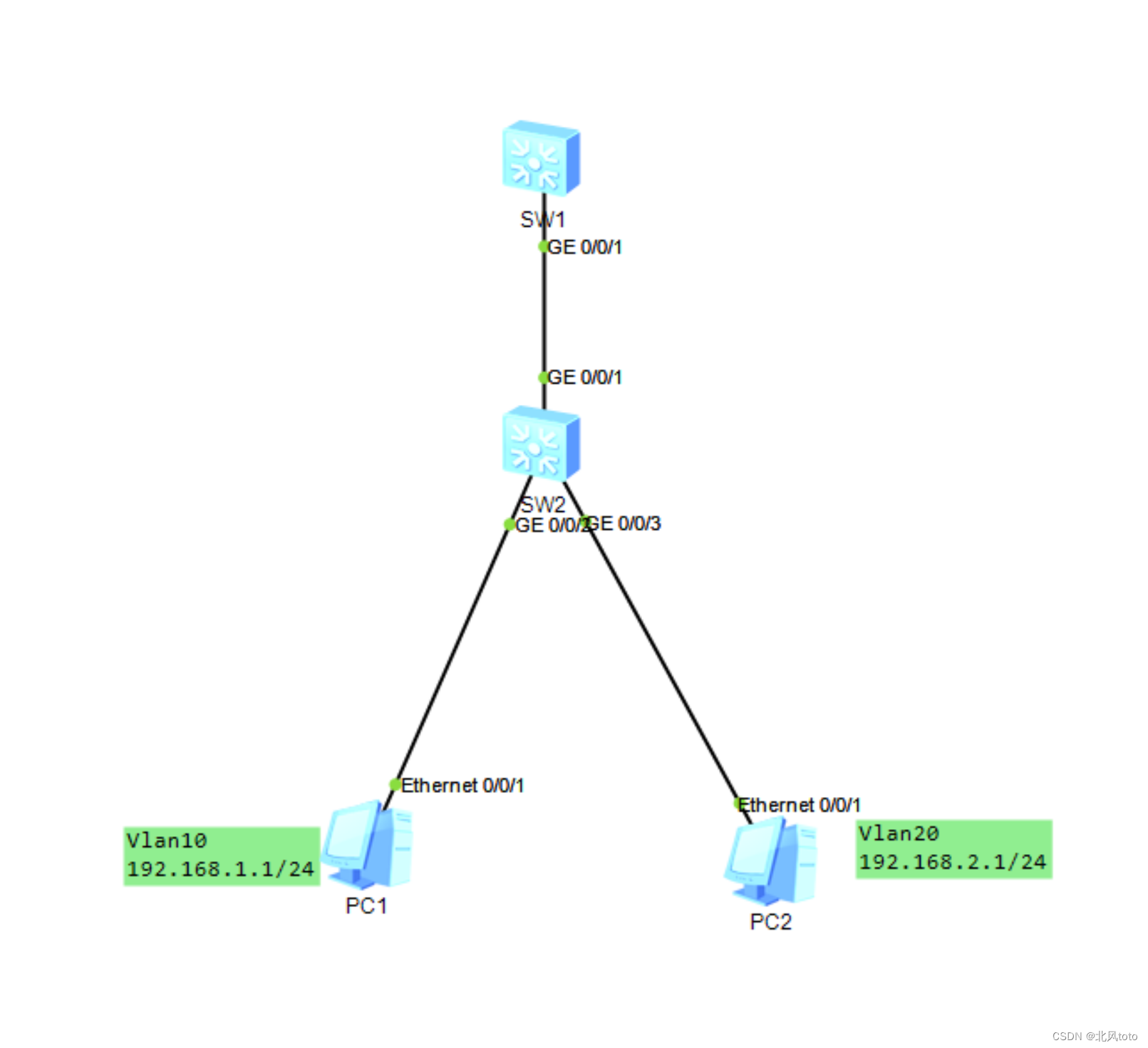

最后配置形成的拓扑图
在这里插入图片描述

每个设备需要运行的命令(可直接复制执行)

SW1

system-viewsysname SW1vlan batch 10 20interface Vlanif 10ip address 192.168.1.254 24interface Vlanif 20ip address 192.168.2.254 24interface GigabitEthernet 0/0/1port link-type trunkport trunk allow-pass vlan allquit
SW2
system-viewsysname SW2vlan batch 10 20interface GigabitEthernet 0/0/1port link-type trunkport trunk allow-pass vlan allinterface GigabitEthernet 0/0/2port link-type accessport default vlan 10interface GigabitEthernet 0/0/3port link-type accessport default vlan 20quit

运行命令截图

SW1
在这里插入图片描述

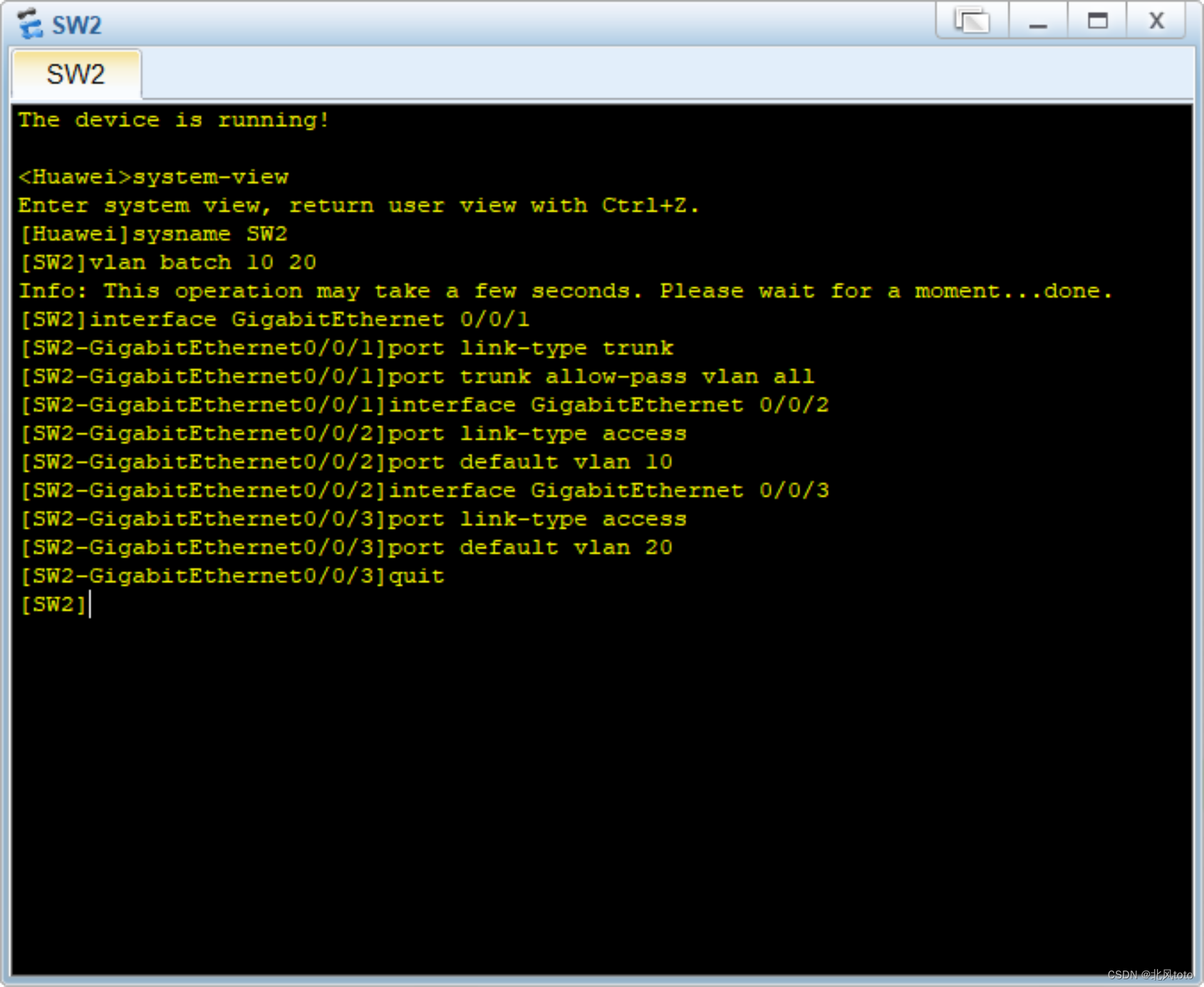

SW2
在这里插入图片描述

运行成功截图
在这里插入图片描述

八、设备console密码模式

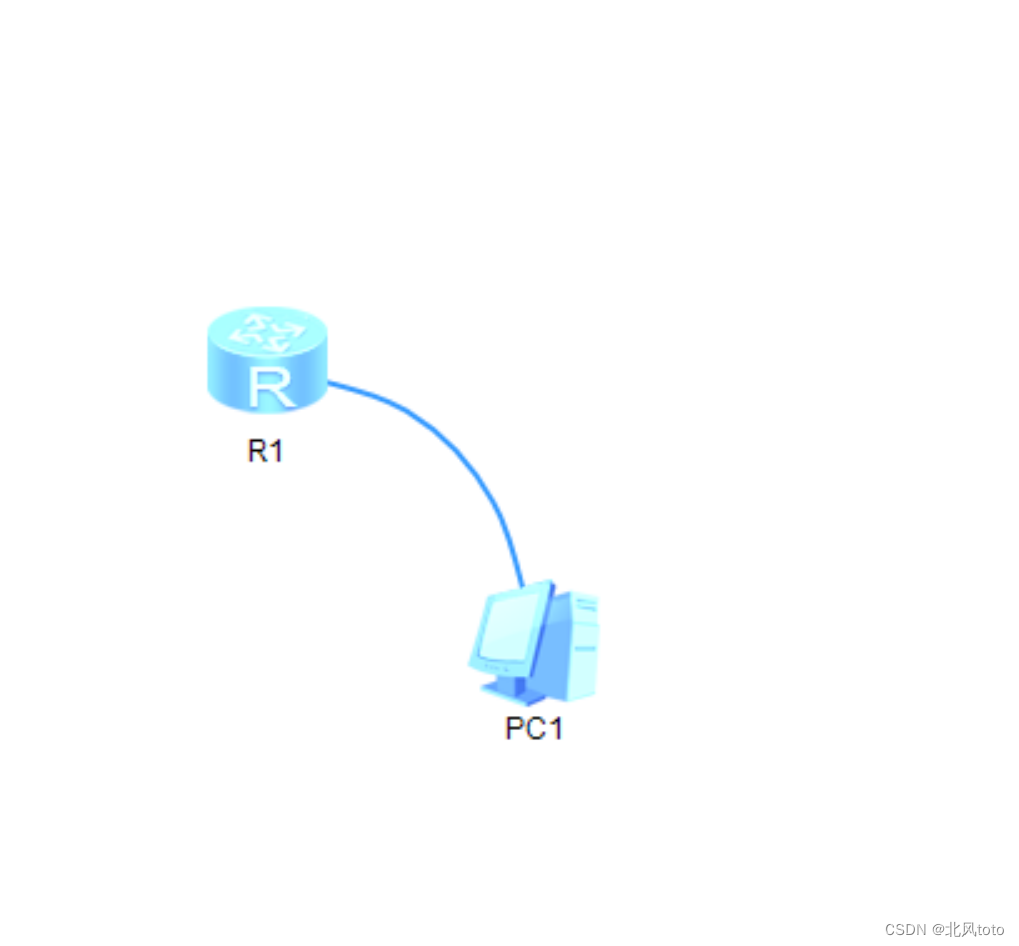

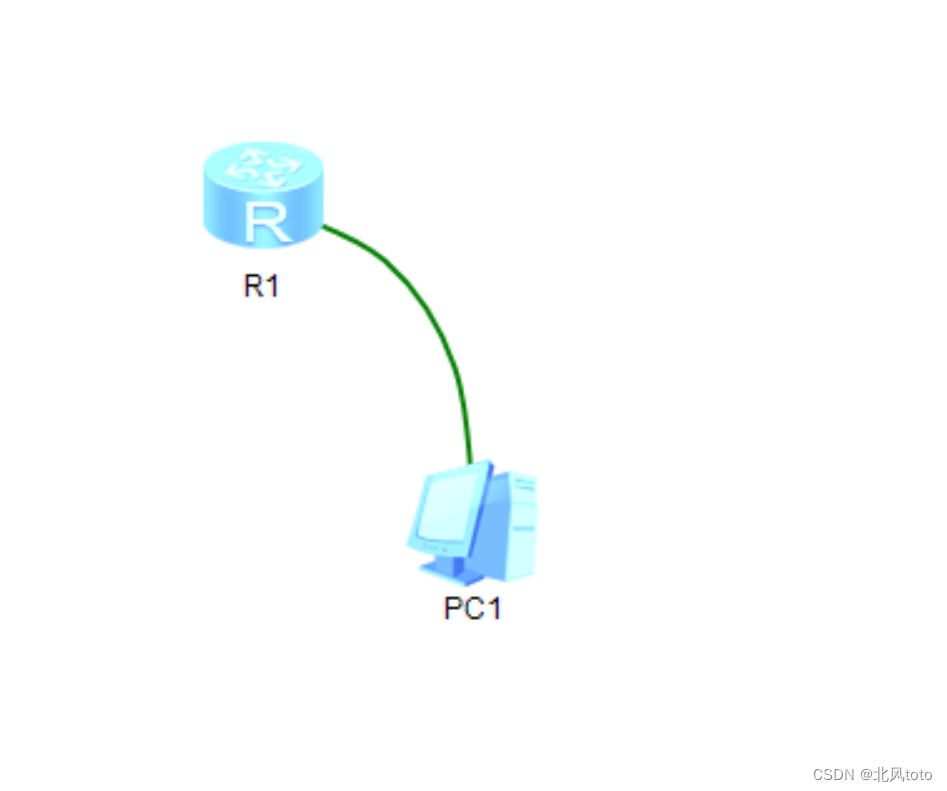

最后配置形成的拓扑图
在这里插入图片描述

每个设备需要运行的命令(可直接复制执行)

R1

system-viewsysname R1user-interface console 0#设置密码为一二三,同时密码为密文set authentication password cipher 123#设置用户级别user privilege level 3quit
运行命令截图

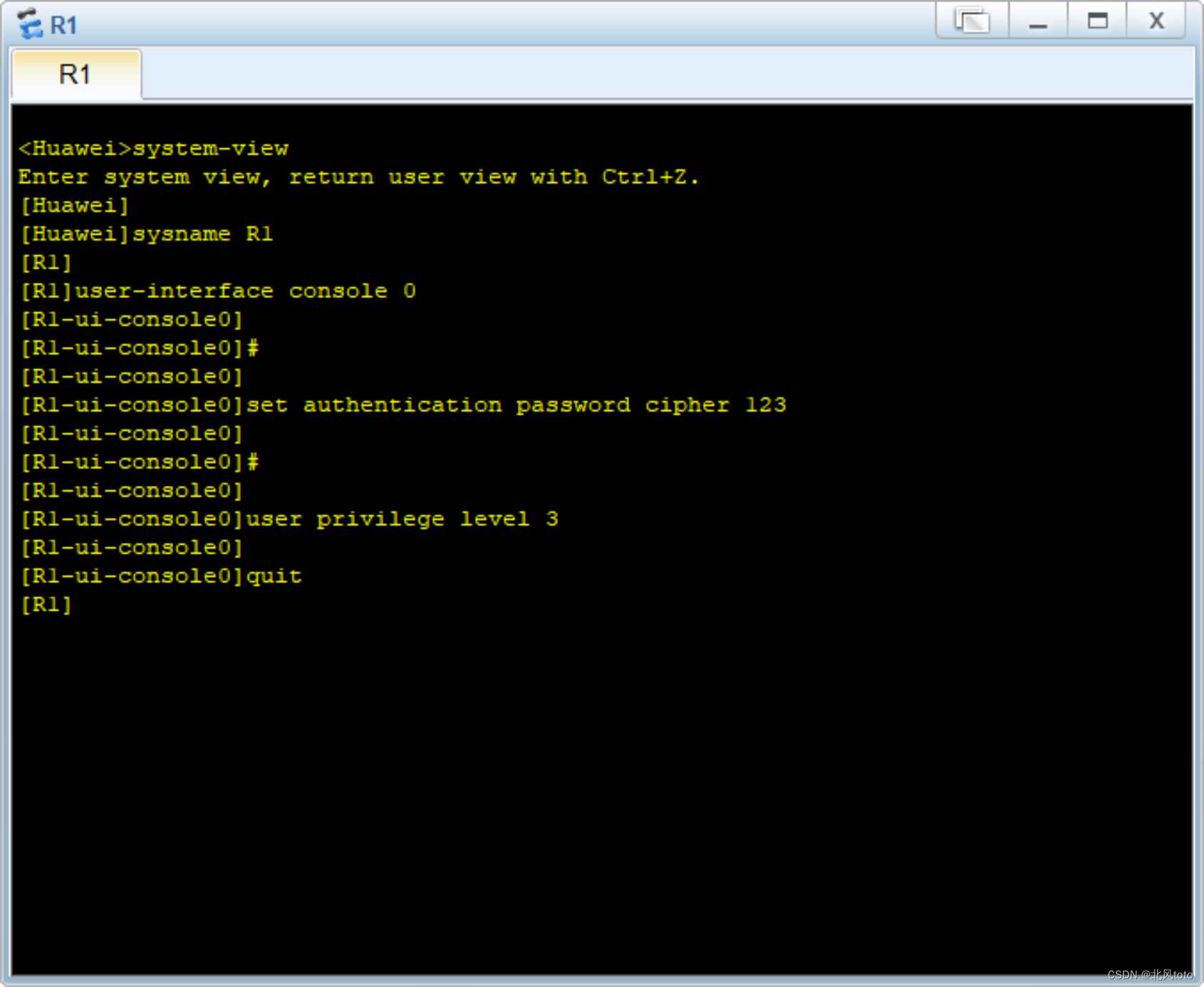

R1
在这里插入图片描述

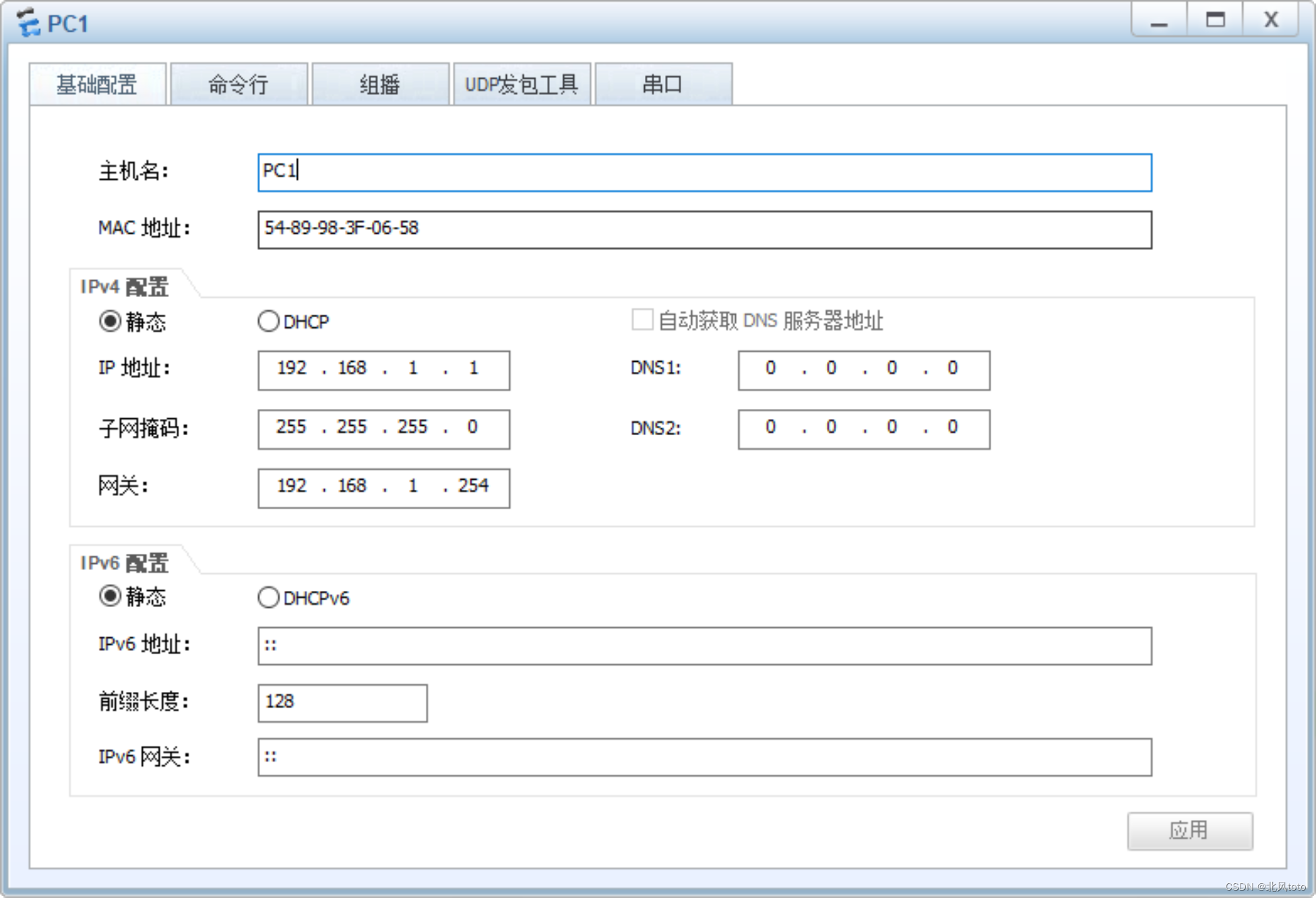

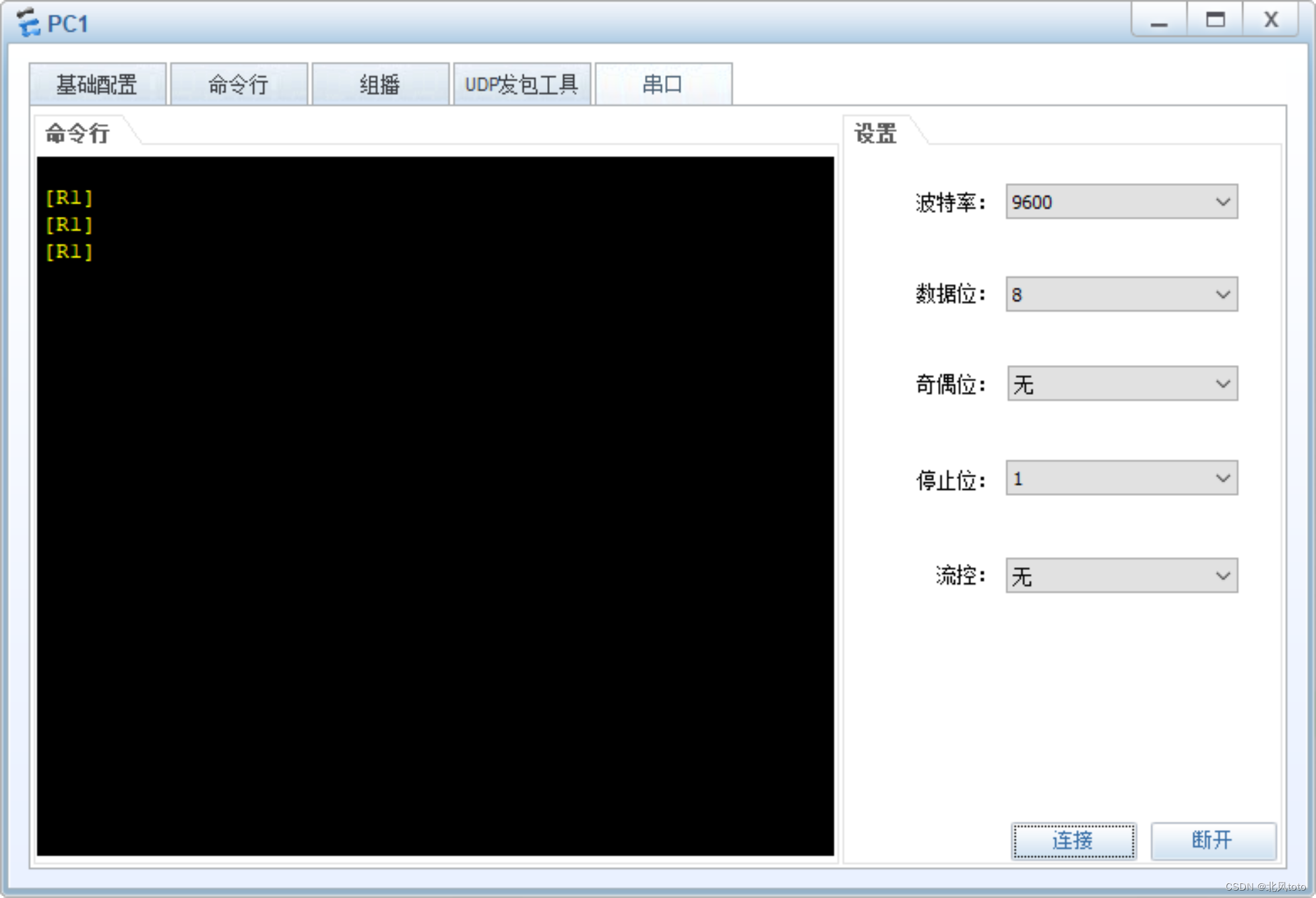

PC1
在这里插入图片描述

运行成功截图
在这里插入图片描述

九、设备console用户密码模式(AAA模式)

最后配置形成的拓扑图
在这里插入图片描述

每个设备需要运行的命令(可直接复制执行)

R1

system-viewsysname R1user-interface console 0authentication-mode aaaquitaaalocal-user huawei password cipher 123local-user huawei privilege level 3quit

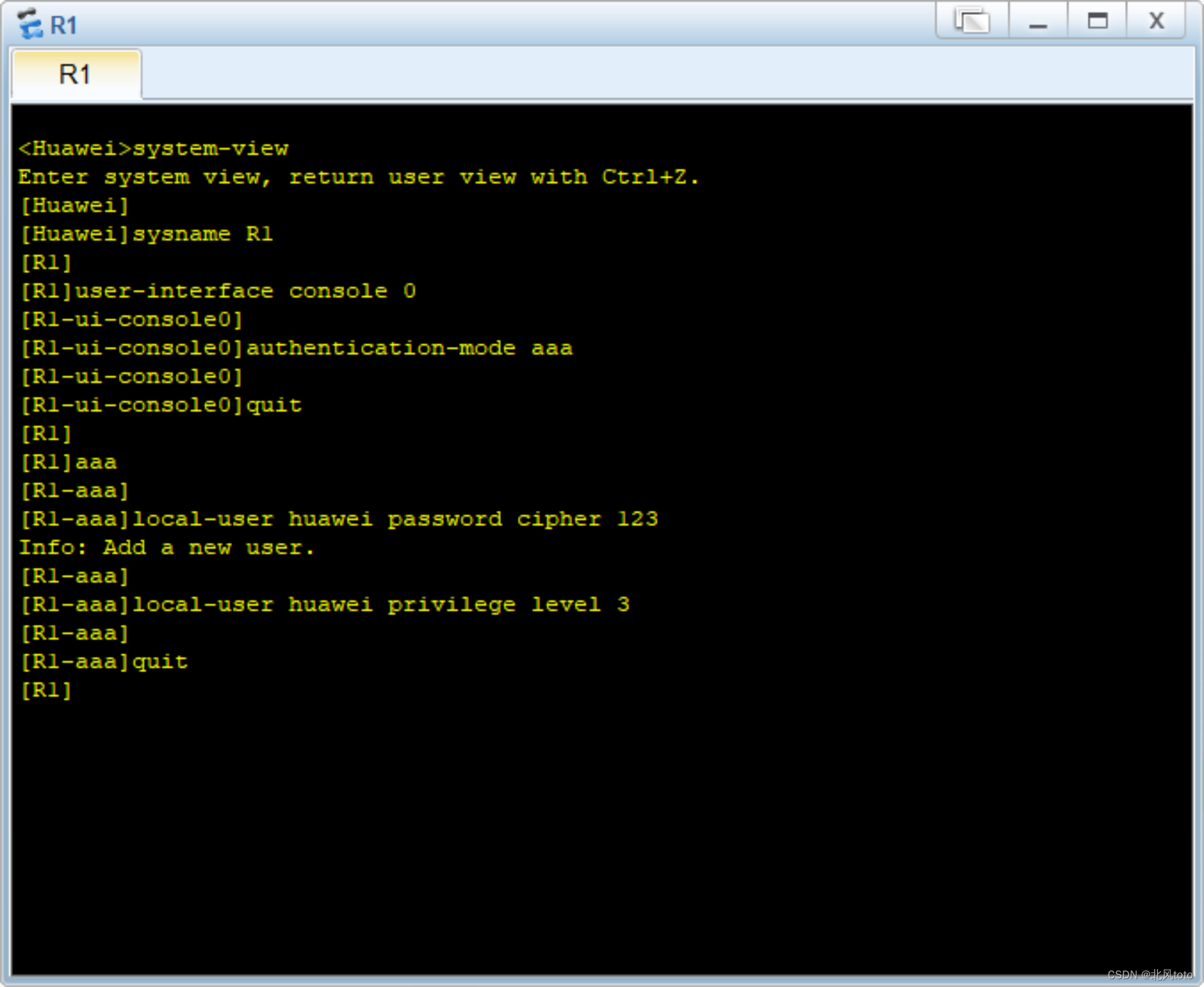

运行命令截图 R1
在这里插入图片描述PC1
在这里插入图片描述

十、Telnet控制模式,通过路由器控制旁边的路由器

最后配置形成的拓扑图
在这里插入图片描述

每个设备需要运行的命令(可直接复制执行)

R1(先运行R2的代码,因为是用R1连接R2)

system-viewsysname R1interface GigabitEthernet 0/0/0ip address 192.168.1.1 24quitquittelnet 192.168.1.2
R2
system-viewsysname R2interface GigabitEthernet 0/0/0ip address 192.168.1.2 24quit#零是开始的,四为结束的,意思为五个会话user-interface vty 0 4set authentication password cipher 123user privilege level 3quit

运行命令截图

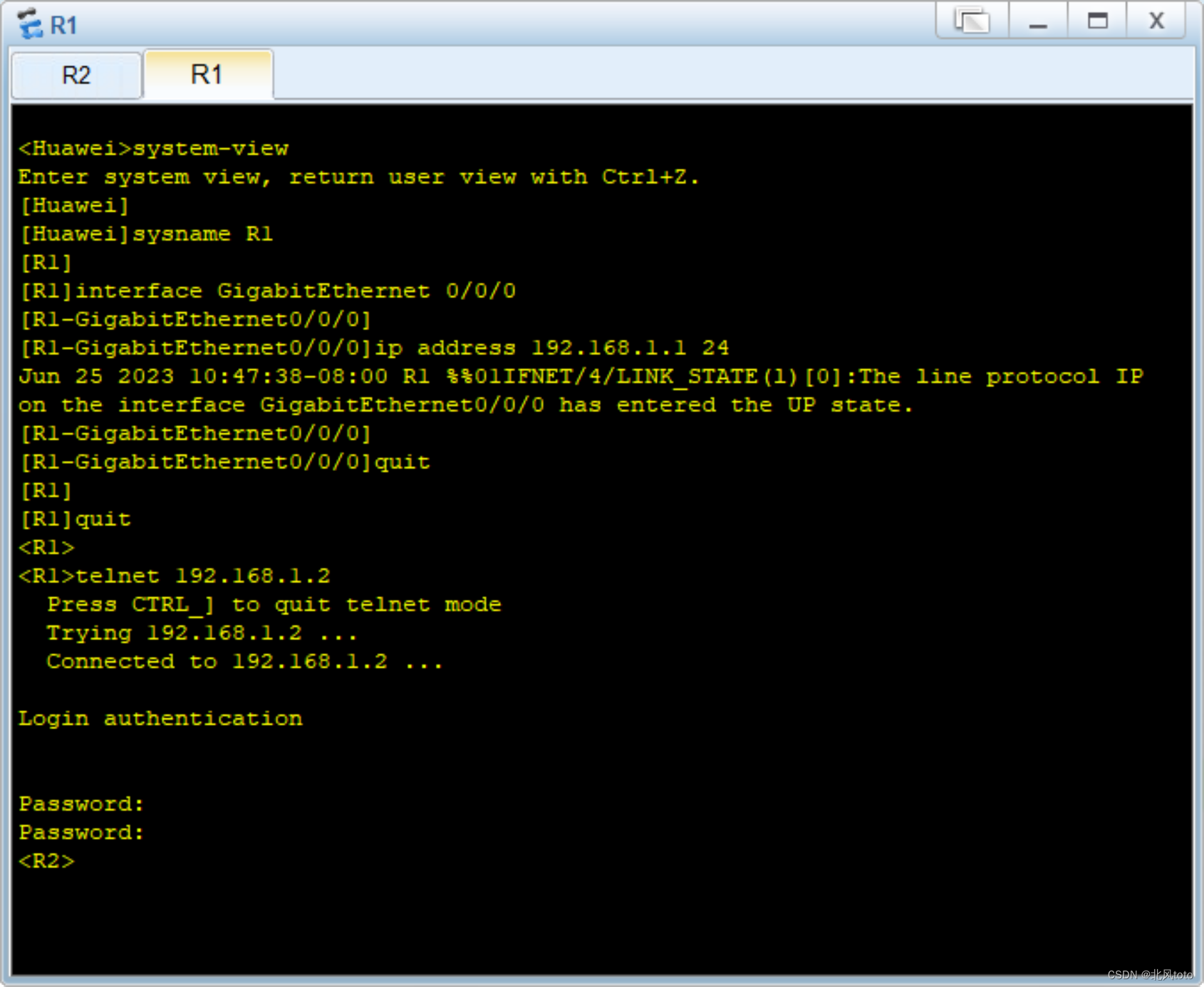

R1
在这里插入图片描述

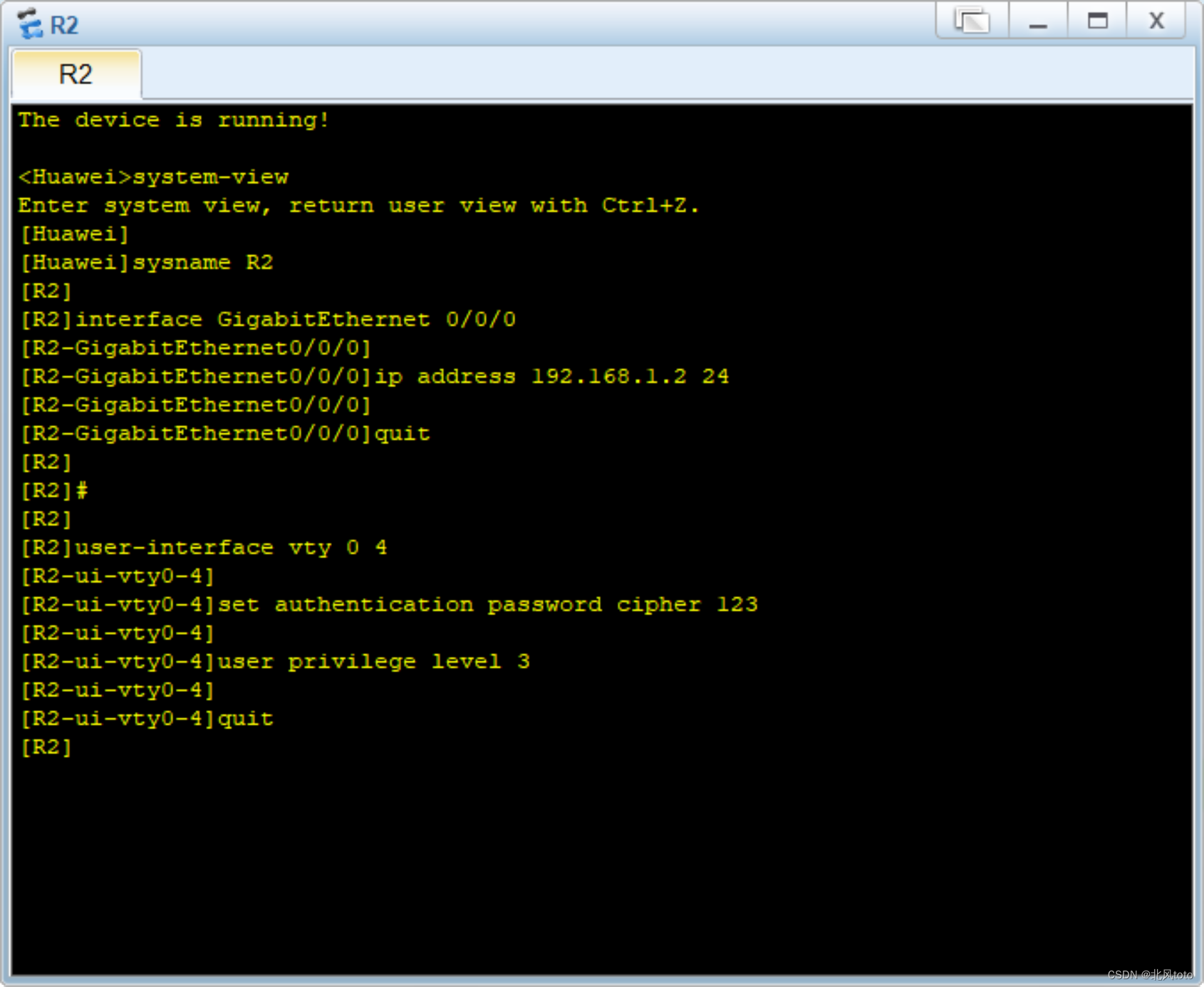

R2
在这里插入图片描述

运行成功截图
在这里插入图片描述

十一、路由器配置DHCP

最后配置形成的拓扑图
在这里插入图片描述

每个设备需要运行的命令(可直接复制执行)

R1

system-viewsysname R1#开启dhcp enable#创建地址池ip pool 1network 192.168.1.0 mask 255.255.255.0#配置网关gateway-list 192.168.1.254#排除这个区间的地址不分配excluded-ip-address 192.168.1.2 192.168.1.253dns-list 8.8.8.8#定义使用周期为两天lease day 2quitinterface GigabitEthernet 0/0/0ip address 192.168.1.254 24#全局配置dhcp select globalquit

运行命令截图

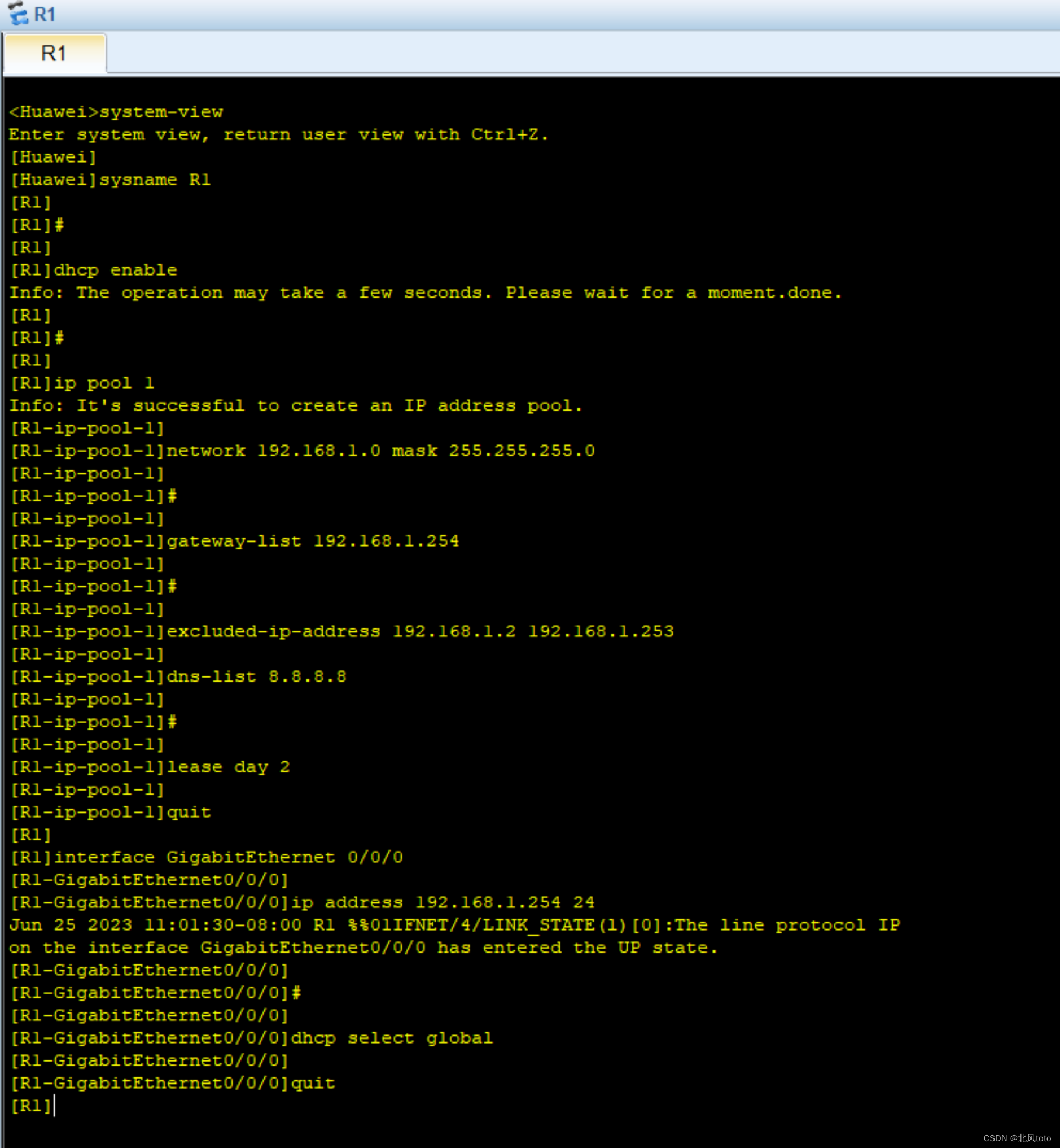

R1
在这里插入图片描述

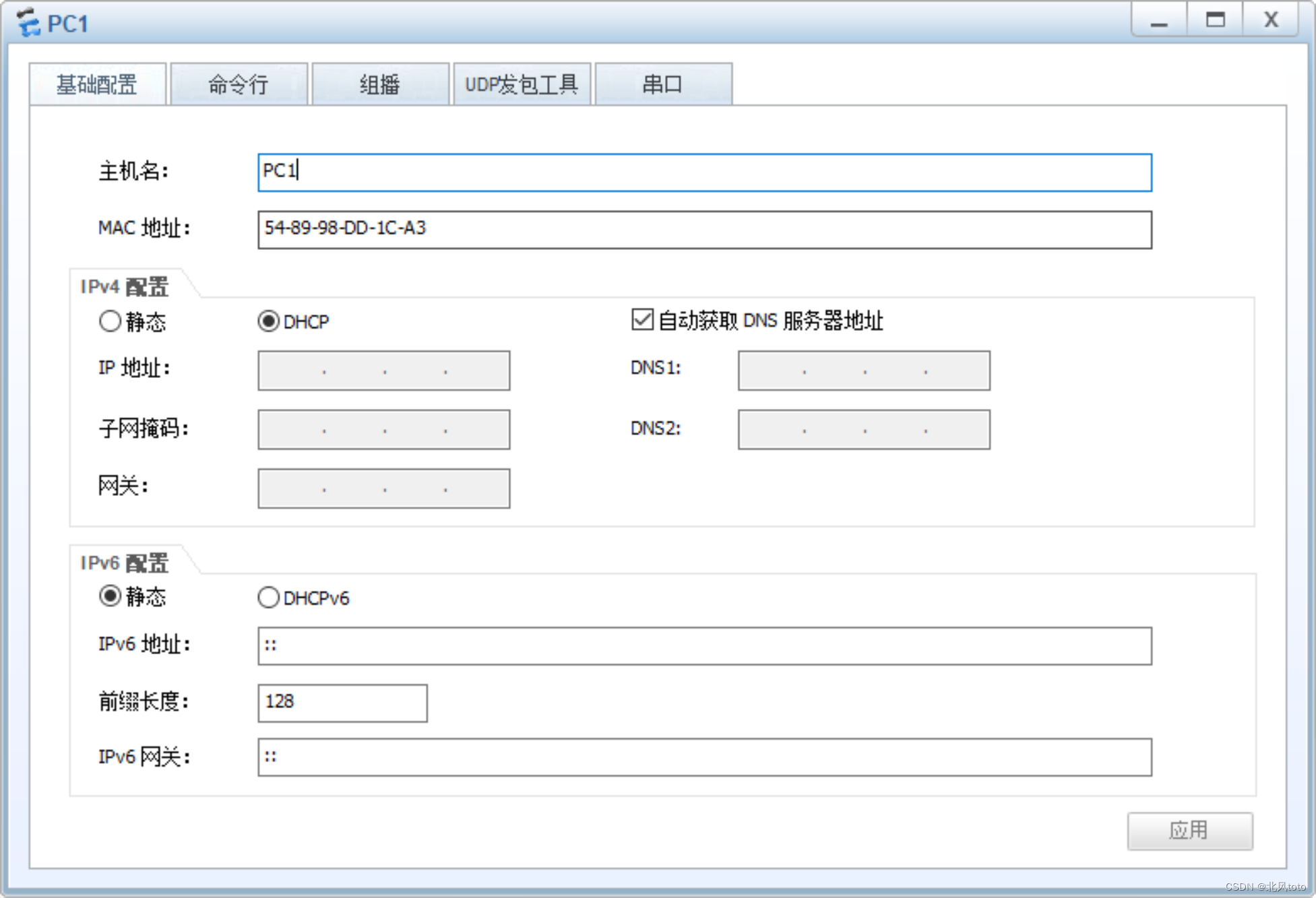

PC1
在这里插入图片描述

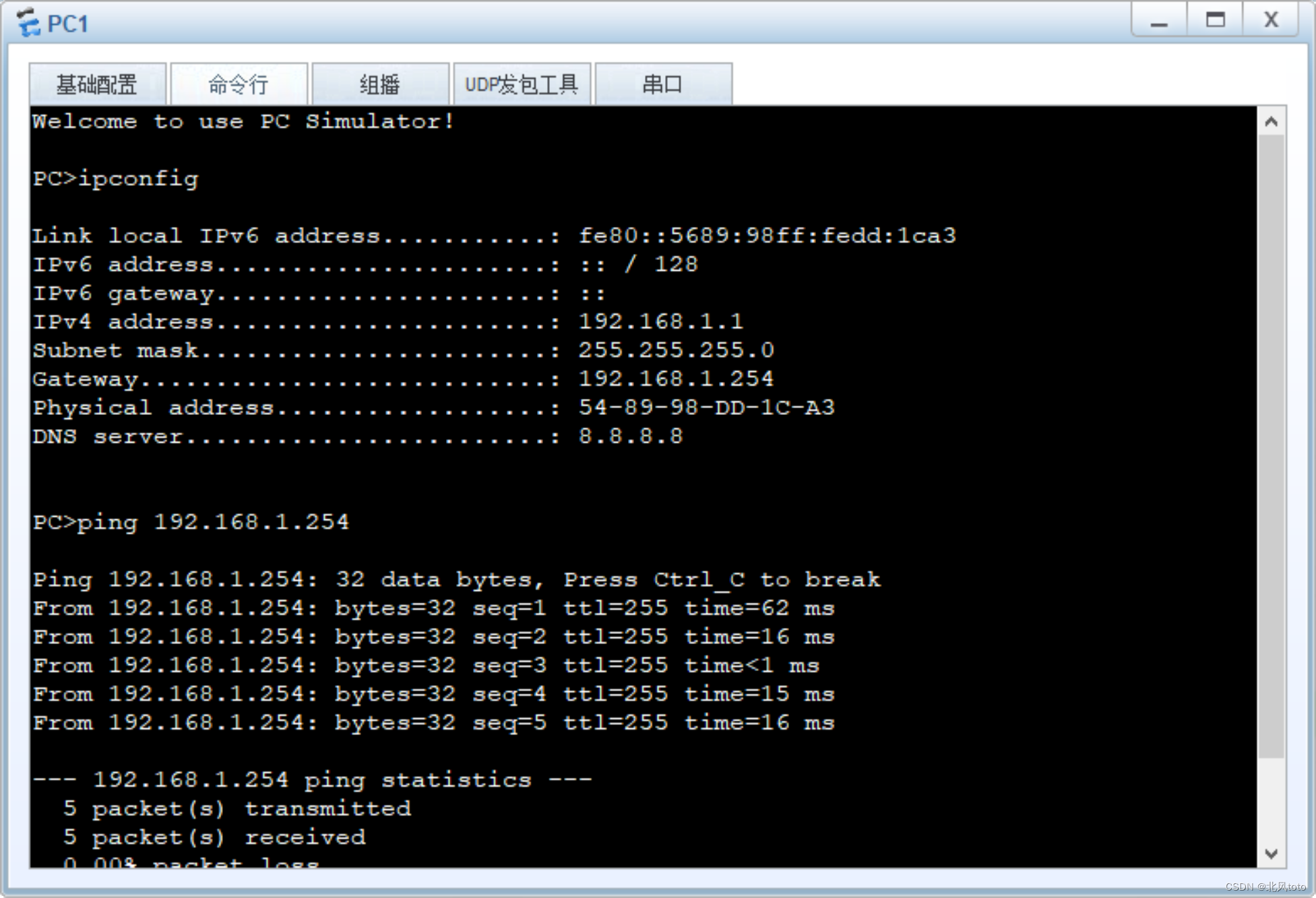

运行成功截图
在这里插入图片描述

十二、链路聚合

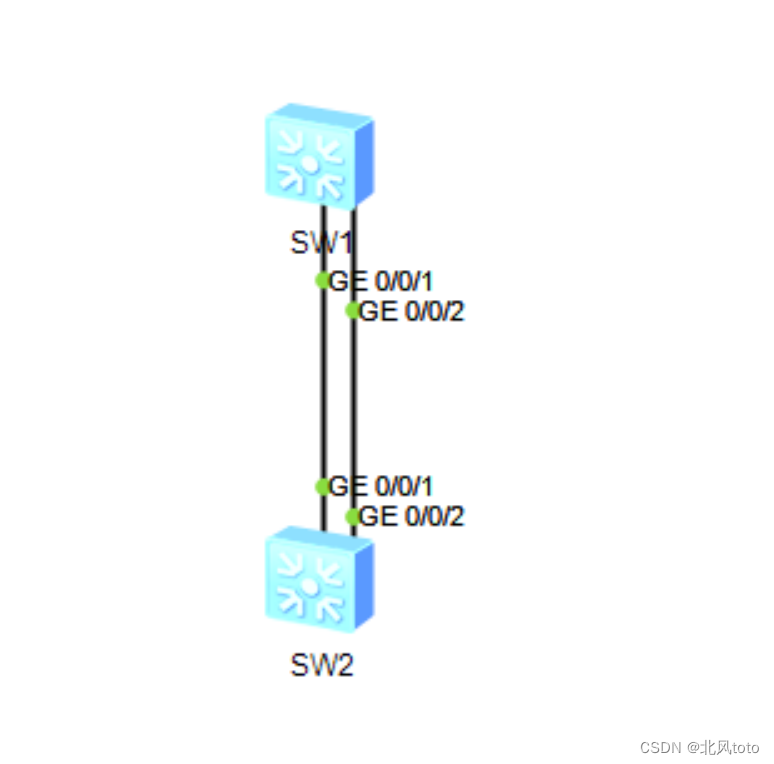

最后配置形成的拓扑图
在这里插入图片描述

每个设备需要运行的命令(可直接复制执行)

SW1

system-viewsysname SW1interface Eth-Trunk 1#配置为手工方式mode manual load-balance#配置链路聚合的物理端口trunkport gigabitethernet 0/0/1 to 0/0/2port link-type trunkport trunk allow-pass vlan allquit
SW2
system-viewsysname SW2interface Eth-Trunk 1mode manual load-balancetrunkport gigabitethernet 0/0/1 to 0/0/2port link-type trunkport trunk allow-pass vlan allquit

运行命令截图

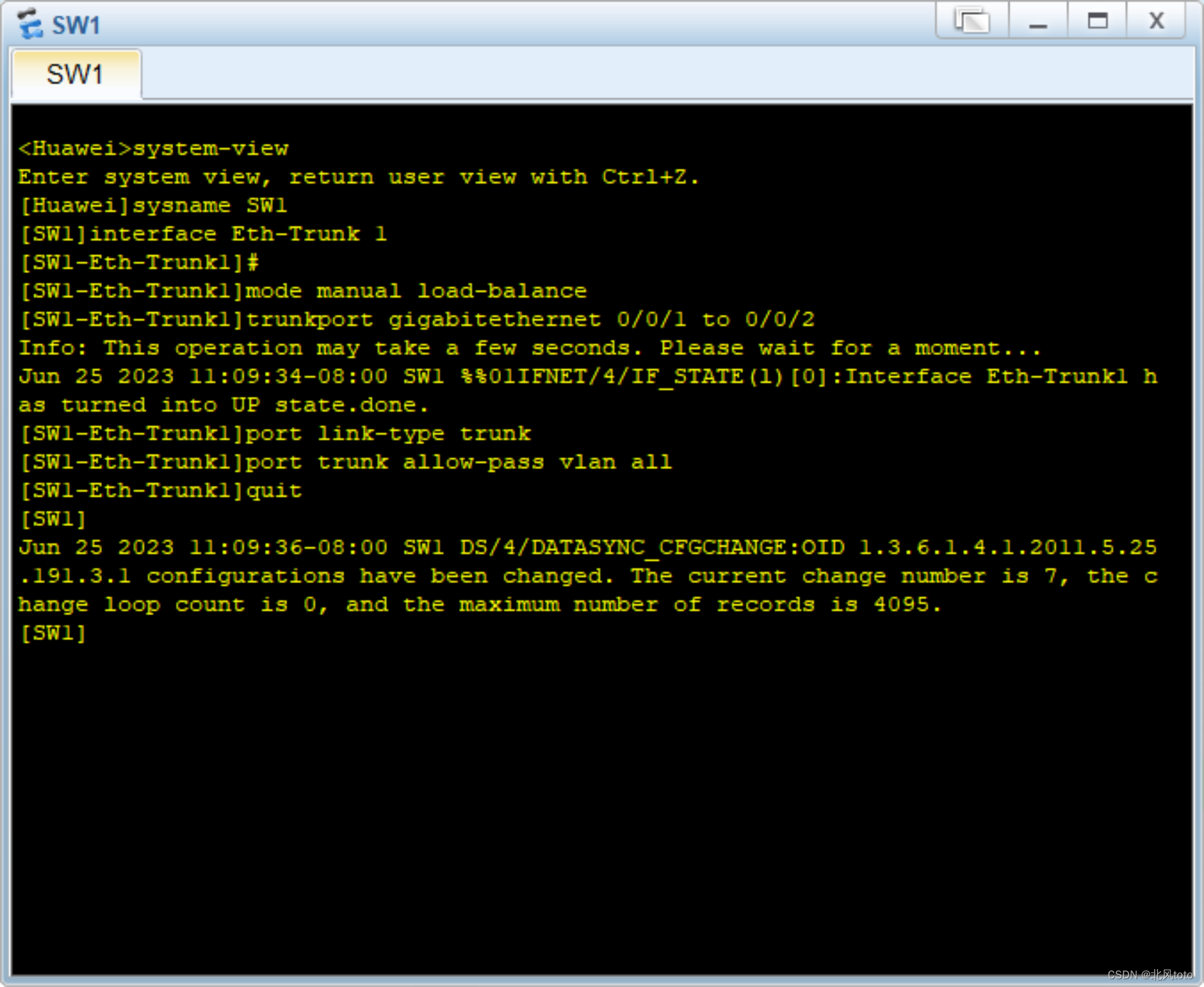

SW1

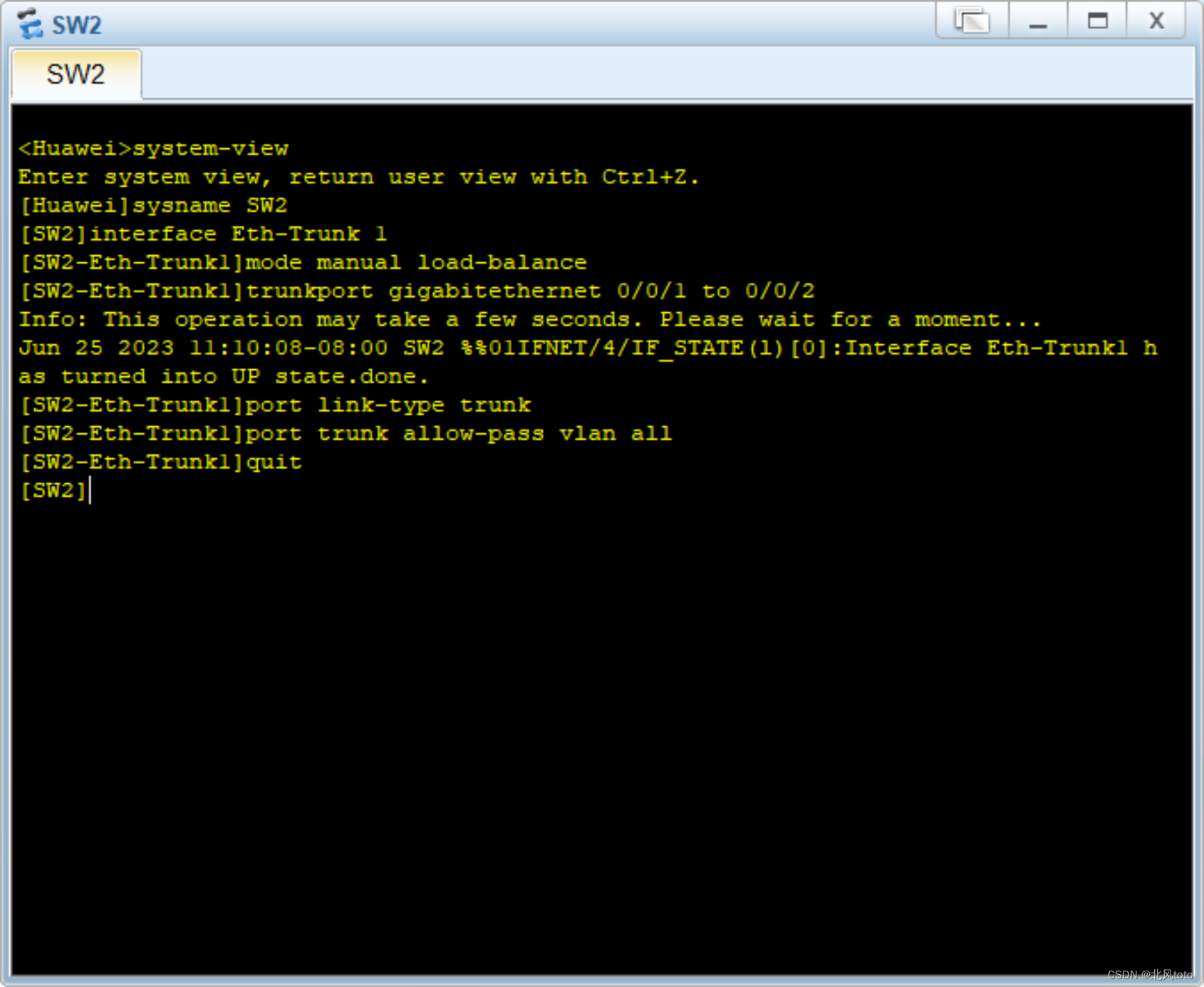

在这里插入图片描述SW2
在这里插入图片描述

运行成功截图

参考文档

视频参考地址
