【Qt 学习笔记】Qt常用控件 | 布局管理器 | 网格布局Grid Layout

27 人参与  2024年09月20日 12:01  分类 : 《我的小黑屋》  评论

点击全文阅读



博客主页:Duck Bro 博客主页系列专栏:Qt 专栏关注博主,后期持续更新系列文章如果有错误感谢请大家批评指出,及时修改感谢大家点赞?收藏⭐评论✍

Qt常用控件 | 布局管理器 | 网格布局Grid Layout

文章编号:Qt 学习笔记 / 43

文章目录

Qt常用控件 | 布局管理器 | 网格布局Grid Layout一、QGridLayout介绍1. 简介2. 核心属性 二、QGridLayout使用1. 使用QGridLayout管理网格布局2. 设置水平方向的拉伸系数3. 设置垂直方向的拉伸系数


一、QGridLayout介绍

1. 简介

QGridLayout是一个用于在Qt中进行布局的类。它将窗口或小部件划分为一个规则的网格,并将小部件放置在网格的不同位置上。QGridLayout可以自动调整小部件的大小和位置,以适应窗口的大小调整。

使用QGridLayout布局时,可以通过指定行和列的索引来将小部件放置在网格的特定位置。可以使用addWidget()函数将小部件添加到网格布局中。还可以使用addLayout()函数将另一个布局添加到网格布局中,并将其放置在特定的行和列中。

在这里插入图片描述

2. 核心属性

属性说明
layoutLeftMargin左侧边距
layoutRightMargin右侧边距
layoutTopMargin上方边距
layoutBottomMargin下方边距
layoutHorizontalSpacing相邻元素之间水平方向的间距
layoutVerticalSpacing相邻元素之间垂直方向的间距
layoutRowStretch行方向的拉伸系数
layoutColumnStretch列方向的拉伸系数

二、QGridLayout使用

1. 使用QGridLayout管理网格布局

使用代码在界面中创建4个按钮,并创建QGridLayout布局

使用 addWidget 添加控件到布局管理器中. 但是添加的同时会指定两个坐标. 表示放在第几行, 第
几列.

#include "widget.h"#include "ui_widget.h"#include<QPushButton>#include<QGridLayout>Widget::Widget(QWidget *parent)    : QWidget(parent)    , ui(new Ui::Widget){    ui->setupUi(this);    //创建四个按钮    QPushButton * button1=new QPushButton("按钮1");    QPushButton * button2=new QPushButton("按钮2");    QPushButton * button3=new QPushButton("按钮3");    QPushButton * button4=new QPushButton("按钮4");    //创建布局管理器,并将按钮添加到布局中    QGridLayout *layout =new QGridLayout();    layout->addWidget(button1,0,0);    layout->addWidget(button2,1,0);    layout->addWidget(button3,2,0);    layout->addWidget(button4,3,0);    //设置layout到窗口界面中    this->setLayout(layout);}Widget::~Widget(){    delete ui;}

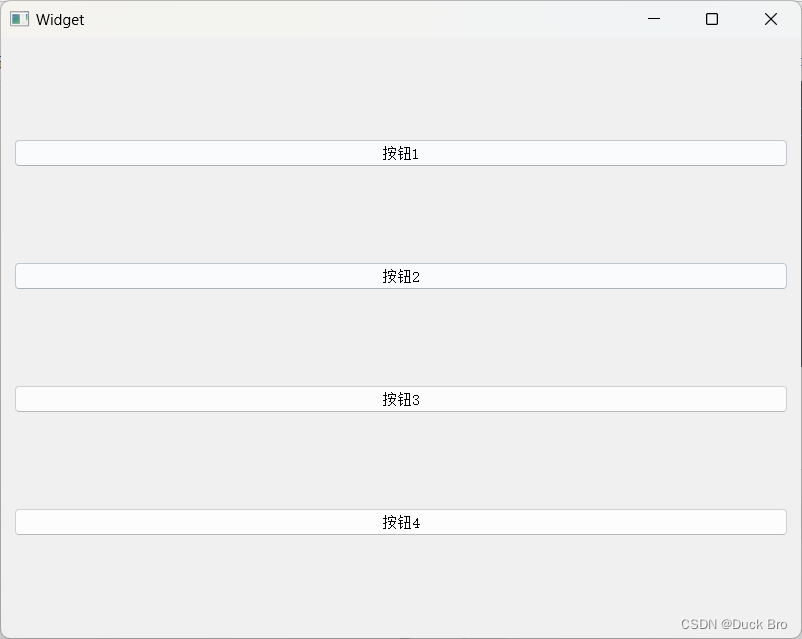

运行代码,查看运行结果(实现垂直布局)

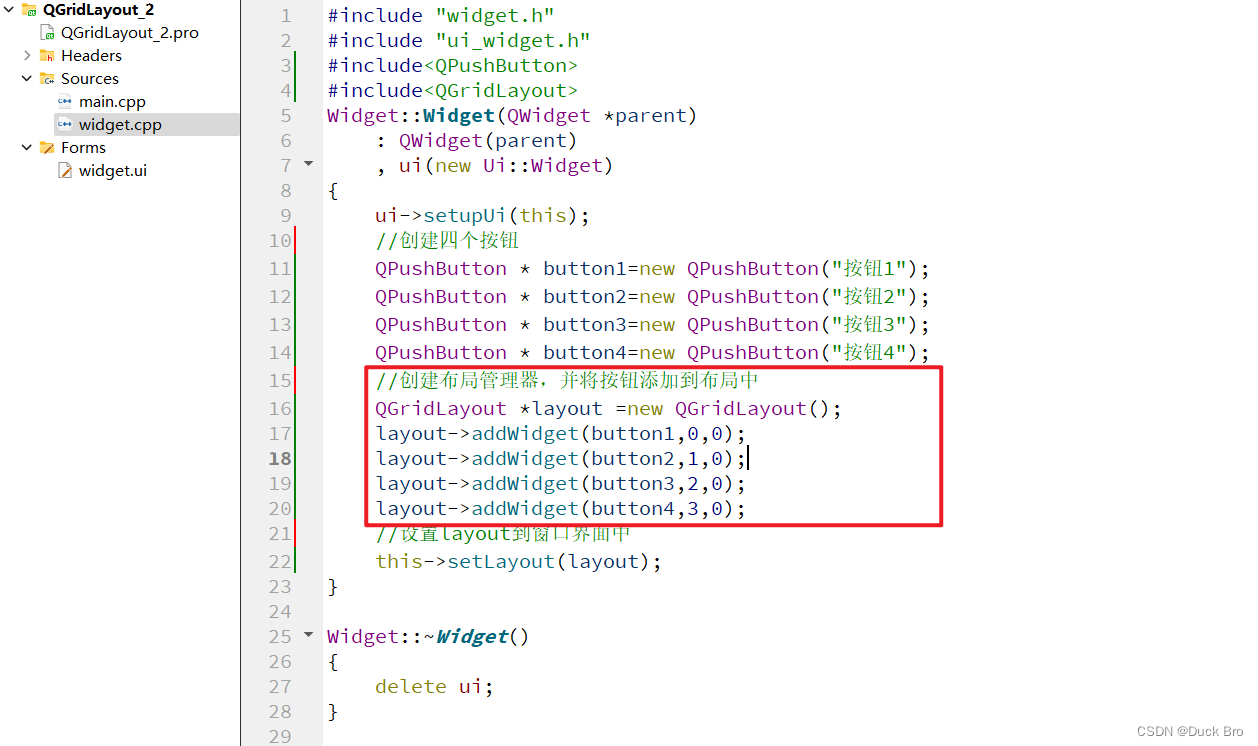

在这里插入图片描述调整代码中的布局管理,实现改变按钮位置

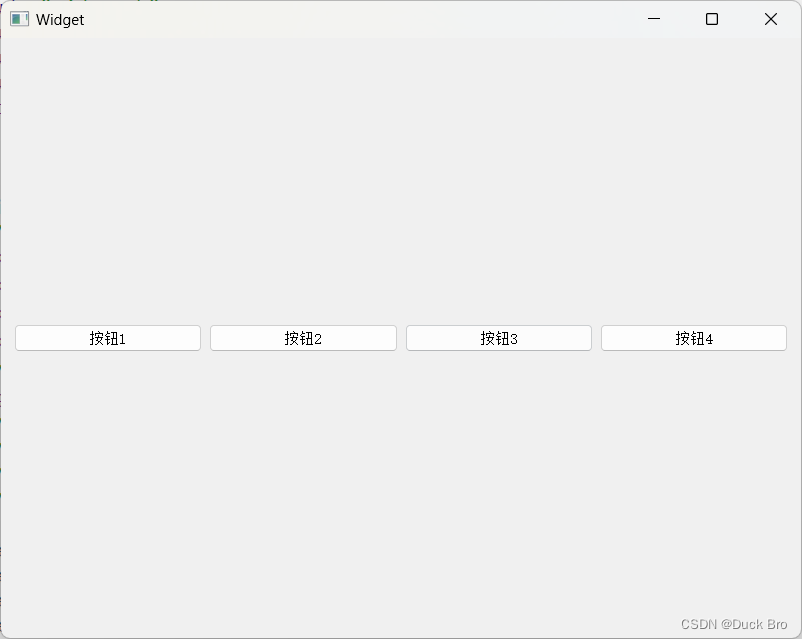

在这里插入图片描述调整布局管理器的代码(实现水平布局),代码如下
layout->addWidget(button1,0,0);layout->addWidget(button2,0,1);layout->addWidget(button3,0,2);layout->addWidget(button4,0,3);

在这里插入图片描述

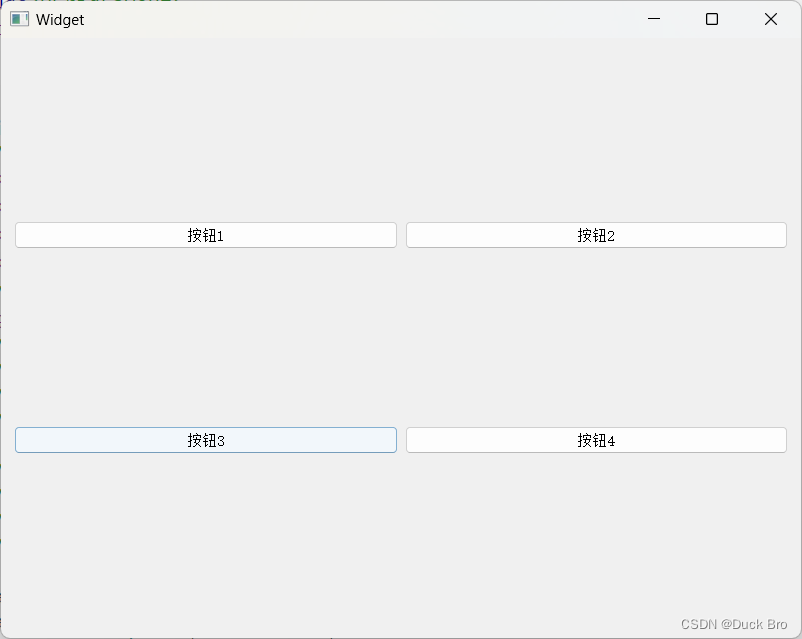

调整布局管理器的代码(实现2行2列),代码如下
layout->addWidget(button1,0,0);layout->addWidget(button2,0,1);layout->addWidget(button3,1,0);layout->addWidget(button4,1,1);

在这里插入图片描述

调整布局管理器的代码(实现斜角布局),代码如下
layout->addWidget(button1,0,0);layout->addWidget(button2,1,1);layout->addWidget(button3,2,2);layout->addWidget(button4,3,3);

在这里插入图片描述
全部代码:

#include "widget.h"#include "ui_widget.h"#include<QPushButton>#include<QGridLayout>Widget::Widget(QWidget *parent)    : QWidget(parent)    , ui(new Ui::Widget){    ui->setupUi(this);    //创建四个按钮    QPushButton * button1=new QPushButton("按钮1");    QPushButton * button2=new QPushButton("按钮2");    QPushButton * button3=new QPushButton("按钮3");    QPushButton * button4=new QPushButton("按钮4");    //创建布局管理器,并将按钮添加到布局中    QGridLayout *layout =new QGridLayout();    //layout->addWidget(button1,0,0);    //layout->addWidget(button2,1,0);    //layout->addWidget(button3,2,0);    //layout->addWidget(button4,3,0);    //layout->addWidget(button1,0,0);    //layout->addWidget(button2,0,1);    //layout->addWidget(button3,0,2);    //layout->addWidget(button4,0,3);    //layout->addWidget(button1,0,0);    //layout->addWidget(button2,0,1);    //layout->addWidget(button3,1,0);    //layout->addWidget(button4,1,1);    layout->addWidget(button1,0,0);    layout->addWidget(button2,1,1);    layout->addWidget(button3,2,2);    layout->addWidget(button4,3,3);    //设置layout到窗口界面中    this->setLayout(layout);}Widget::~Widget(){    delete ui;}

2. 设置水平方向的拉伸系数

使用代码在界面中创建六个按钮,以2行3列的方式进行布局

使用setColumnStretch 设置每⼀列的拉伸系数

#include "widget.h"#include "ui_widget.h"#include <QPushButton>#include <QGridLayout>Widget::Widget(QWidget *parent)    : QWidget(parent)    , ui(new Ui::Widget){    ui->setupUi(this);    QPushButton* button1 = new QPushButton("按钮1");    QPushButton* button2 = new QPushButton("按钮2");    QPushButton* button3 = new QPushButton("按钮3");    QPushButton* button4 = new QPushButton("按钮4");    QPushButton* button5 = new QPushButton("按钮5");    QPushButton* button6 = new QPushButton("按钮6");    QGridLayout *layout =new QGridLayout();    layout->addWidget(button1,0,0);    layout->addWidget(button2,0,1);    layout->addWidget(button3,0,2);    layout->addWidget(button4,1,0);    layout->addWidget(button5,1,1);    layout->addWidget(button6,1,2);    this->setLayout(layout);    //设置拉伸系数    //第0列拉伸⽐例设为0, 即为固定⼤⼩, 不参与拉伸    layout->setColumnStretch(0,0);    //第1列拉伸⽐例设为1;    layout->setColumnStretch(1,1);    //第2列拉伸⽐例设为2,即为第2列的宽度是第1列的2倍    layout->setColumnStretch(2,2);}Widget::~Widget(){    delete ui;}

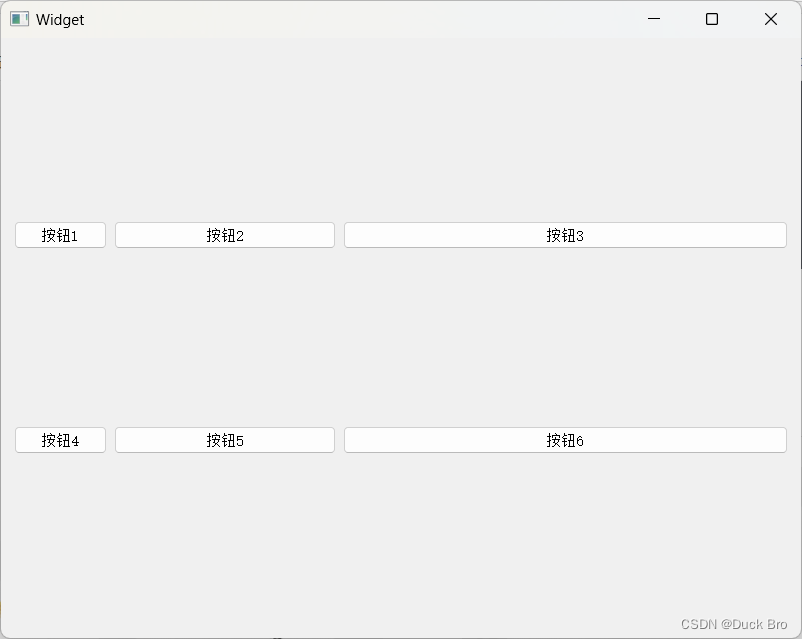

运行代码,查看运行结果,并且随着窗⼝调整动态变化
在这里插入图片描述

3. 设置垂直方向的拉伸系数

在代码中创建六个按钮,设置网格布局管理(三行二列)
Widget::Widget(QWidget *parent)    : QWidget(parent)    , ui(new Ui::Widget){    ui->setupUi(this);    //创建按钮    QPushButton* button1 = new QPushButton("按钮1");    QPushButton* button2 = new QPushButton("按钮2");    QPushButton* button3 = new QPushButton("按钮3");    QPushButton* button4 = new QPushButton("按钮4");    QPushButton* button5 = new QPushButton("按钮5");    QPushButton* button6 = new QPushButton("按钮6");    //创建网格布局    QGridLayout* layout = new QGridLayout();    layout->addWidget(button1,0,0);    layout->addWidget(button2,0,1);    layout->addWidget(button3,1,0);    layout->addWidget(button4,1,1);    layout->addWidget(button5,2,0);    layout->addWidget(button6,2,1);    //设置垂直拉伸比例    layout->setRowStretch(0,1);    layout->setRowStretch(1,2);    layout->setRowStretch(2,3);    //将layout设置到窗口上    this->setLayout(layout);}
调整按钮的控件尺寸的策略

使⽤ setSizePolicy 设置按钮的尺⼨策略. 可选的值如下:
• QSizePolicy::Ignored : 忽略控件的尺⼨,不对布局产⽣影响。
• QSizePolicy::Minimum : 控件的最⼩尺⼨为固定值,布局时不会超过该值。
• QSizePolicy::Maximum : 控件的最⼤尺⼨为固定值,布局时不会⼩于该值。
• QSizePolicy::Preferred : 控件的理想尺⼨为固定值,布局时会尽量接近该值。
• QSizePolicy::Expanding : 控件的尺⼨可以根据空间调整,尽可能占据更多空间。
• QSizePolicy::Shrinking : 控件的尺⼨可以根据空间调整,尽可能缩⼩以适应空间。

// 设置按钮的sizePolicy, 此时按钮的⽔平⽅向和垂直⽅向都会尽量舒展开button1->setSizePolicy(QSizePolicy::Expanding,QSizePolicy::Expanding);button2->setSizePolicy(QSizePolicy::Expanding,QSizePolicy::Expanding);button3->setSizePolicy(QSizePolicy::Expanding,QSizePolicy::Expanding);button4->setSizePolicy(QSizePolicy::Expanding,QSizePolicy::Expanding);button5->setSizePolicy(QSizePolicy::Expanding,QSizePolicy::Expanding);button6->setSizePolicy(QSizePolicy::Expanding,QSizePolicy::Expanding);

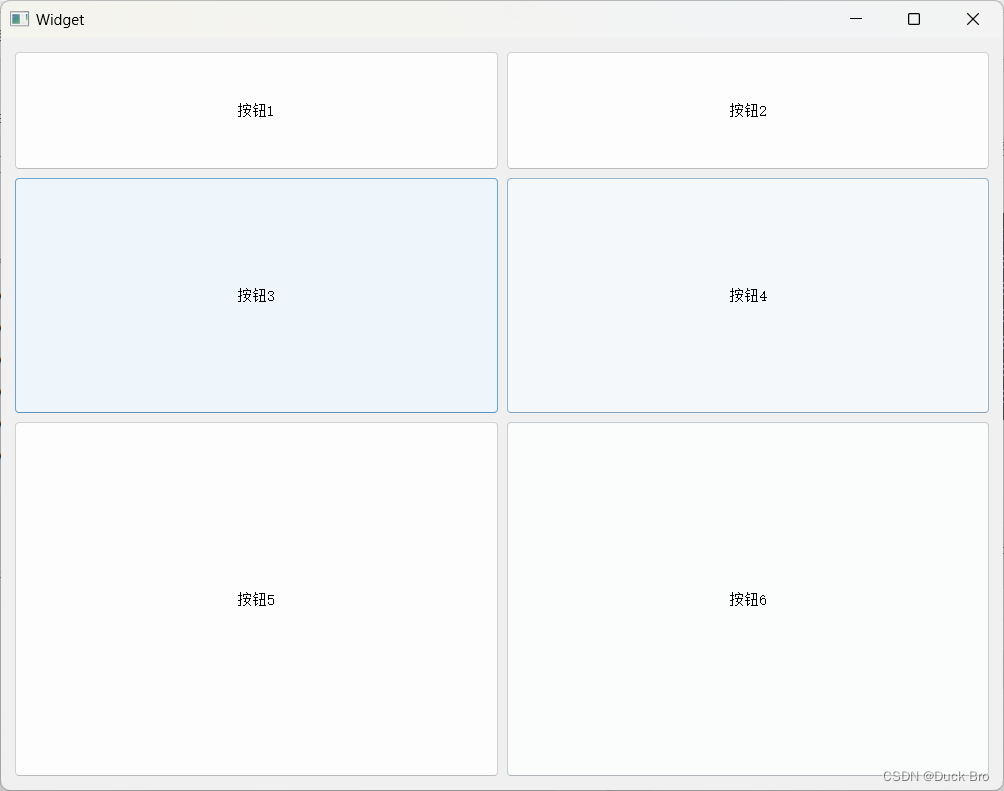

运行代码,查看结果

此时的按钮垂直⽅向都舒展开了. 并且调整窗⼝尺⼨, 也会按照设定的⽐例同步变化.
在这里插入图片描述

全部代码:

#include "widget.h"#include "ui_widget.h"#include <QPushButton>#include <QGridLayout>Widget::Widget(QWidget *parent)    : QWidget(parent)    , ui(new Ui::Widget){    ui->setupUi(this);    //创建按钮    QPushButton* button1 = new QPushButton("按钮1");    QPushButton* button2 = new QPushButton("按钮2");    QPushButton* button3 = new QPushButton("按钮3");    QPushButton* button4 = new QPushButton("按钮4");    QPushButton* button5 = new QPushButton("按钮5");    QPushButton* button6 = new QPushButton("按钮6");    // 设置按钮的sizePolicy, 此时按钮的⽔平⽅向和垂直⽅向都会尽量舒展开    button1->setSizePolicy(QSizePolicy::Expanding,QSizePolicy::Expanding);    button2->setSizePolicy(QSizePolicy::Expanding,QSizePolicy::Expanding);    button3->setSizePolicy(QSizePolicy::Expanding,QSizePolicy::Expanding);    button4->setSizePolicy(QSizePolicy::Expanding,QSizePolicy::Expanding);    button5->setSizePolicy(QSizePolicy::Expanding,QSizePolicy::Expanding);    button6->setSizePolicy(QSizePolicy::Expanding,QSizePolicy::Expanding);    //创建网格布局    QGridLayout* layout = new QGridLayout();    layout->addWidget(button1,0,0);    layout->addWidget(button2,0,1);    layout->addWidget(button3,1,0);    layout->addWidget(button4,1,1);    layout->addWidget(button5,2,0);    layout->addWidget(button6,2,1);    //设置垂直拉伸比例    layout->setRowStretch(0,1);    layout->setRowStretch(1,2);    layout->setRowStretch(2,3);    //将layout设置到窗口上    this->setLayout(layout);}Widget::~Widget(){    delete ui;}

在这里插入图片描述
