文章目录

一、chrome技术介绍：CEF、QCefView、QWebEngineView二、VS2019 CMake编译CEF三、QWebEngineView基本用法四、VS2019 CMake QCefView编译五、QCefView使用教程六、C++ Qt与html js交互七、Qt与ECharts1.C++ Qt ECharts显示K线图2.C++ Qt ECharts数据交互动态修改

一、chrome技术介绍：CEF、QCefView、QWebEngineView

  在很多商业项目中，很多页面并不是用Qt来编写的，而是用Web网页编写，利用Qt将网页加载进来就可以显示界面。大多数web技术都是基于chrome，例如：CEF、QCefView、QWebEngineView，这些都是在native界面里用来显示html网页，并且可以与web交互，例如：常见的登陆窗口、优酷的视频区域、WPS的稻城商城，这些都是用web技术实现的，而native端（客户端），只需要把网页展示出来，实现交互即可。

WPS、优酷、MindMaster等软件的安装目录里都有libcef.dll库文件

CEF（Chromium Embedded Framework）：

CEF是一个开源项目，由Marshall Greenblatt在2008年成立，基于Google Chromium项目。它允许开发者将Web browser功能嵌入到他们的应用程序中。CEF支持多种编程语言和操作系统，并且可以轻松集成到新旧应用程序中。它提供了丰富的API，允许应用程序与浏览器之间进行紧密集成，包括自定义插件、协议、JavaScript对象和扩展。CEF的设计注重效率和易用性，提供了C/C++接口，并通过原生库与Chromium和WebKit隔离开来。

QCefView：

QCefView是一个集成了CEF的Qt第三方开源库，采用LGPL许可，可以在项目中免费使用。它提供了C++和Web交互的能力，类似于CEF和QWebEngineView的功能。QCefView允许开发者在Qt项目中使用CEF，而无需直接编写与CEF相关的代码。它是一个跨平台的解决方案，可以在不同的操作系统上工作，并且提供了与Qt Widgets相似的使用体验。

QCefView介绍

QWebEngineView：

QWebEngineView是Qt框架中的一个组件，它基于Chromium内核的Web浏览器引擎，用于在Qt应用程序中嵌入网页内容和实现各种Web应用功能。QWebEngineView支持HTML5、CSS3、JavaScript等现代Web技术，允许开发者在本地桌面应用程序中轻松地集成网页浏览功能。QWebEngineView提供了丰富的API，包括加载网页、与JavaScript交互、监听网页加载事件等。它还支持在Qt Quick中通过QQuickWebEngineView在QML场景中嵌入Web内容。

二、VS2019 CMake编译CEF

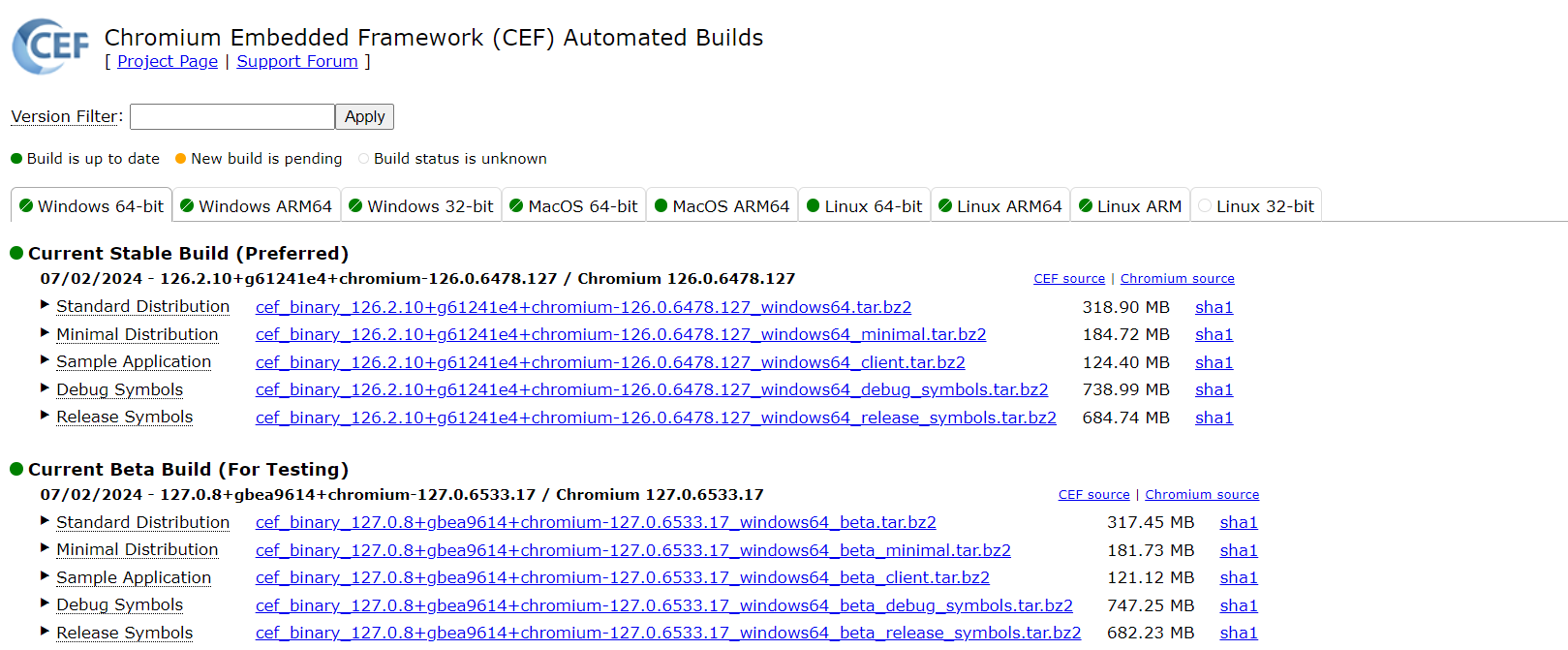

CEF下载链接（已经编译好）：https://cef-builds.spotifycdn.com/index.html

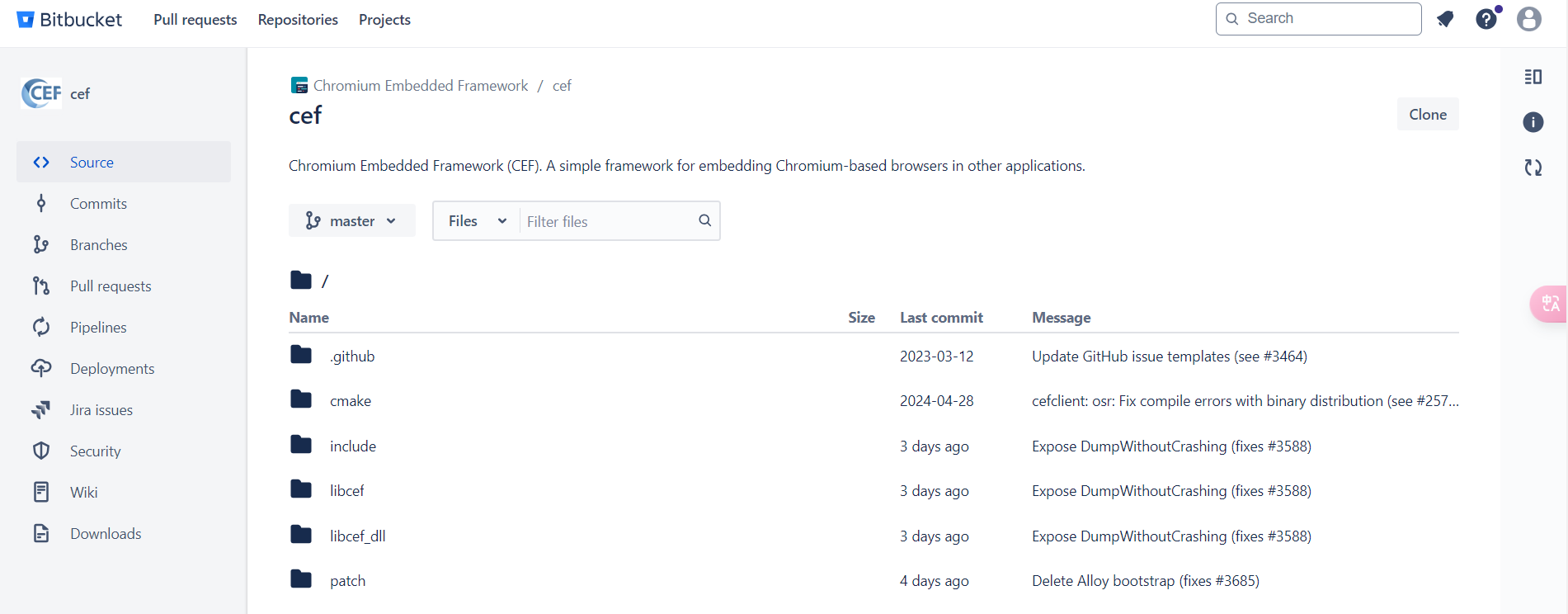

CEF仓库：https://bitbucket.org/chromiumembedded/cef/src/master/

QCefView：https://github.com/CefView

  首先，下载源码并解压。

  将文件夹改名为cef102_x64，并移动到D盘

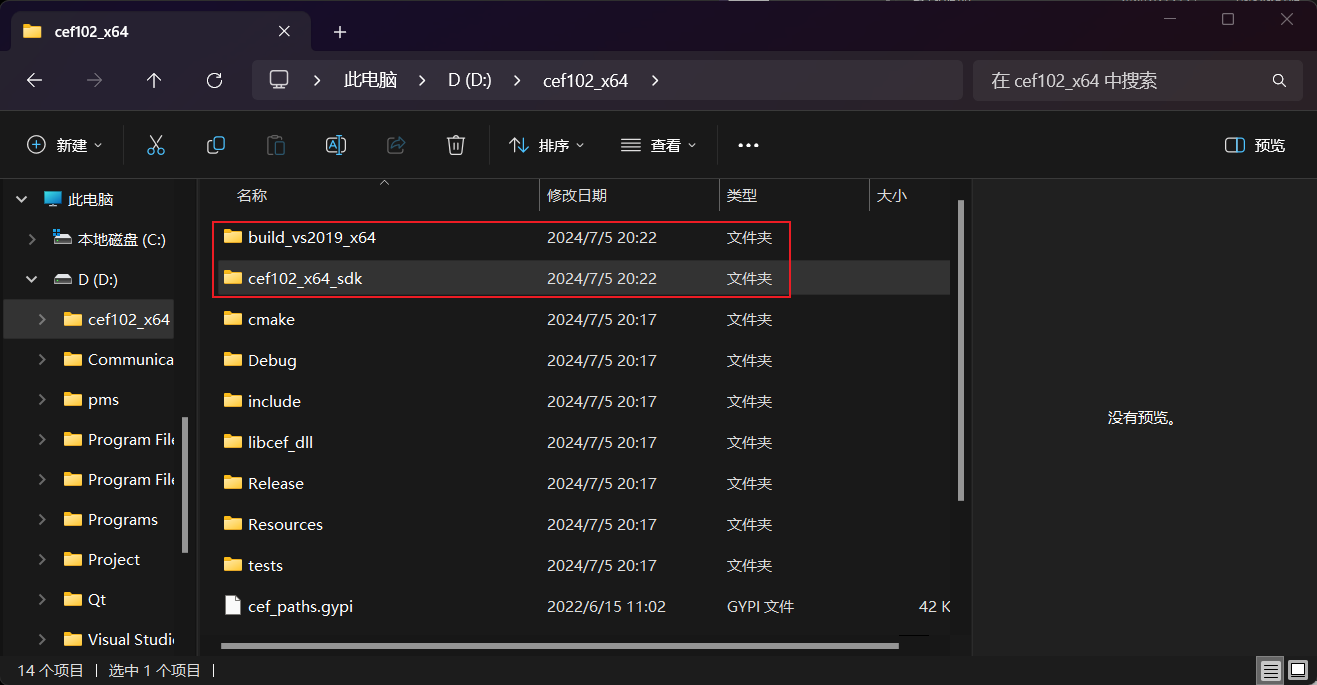

  在cef102_x64文件夹下新建目录

build_vs2019_x64：用于存放编译生成文件cef102_x64_sdk：用于存放提取的SDK，包括头文件与动态库

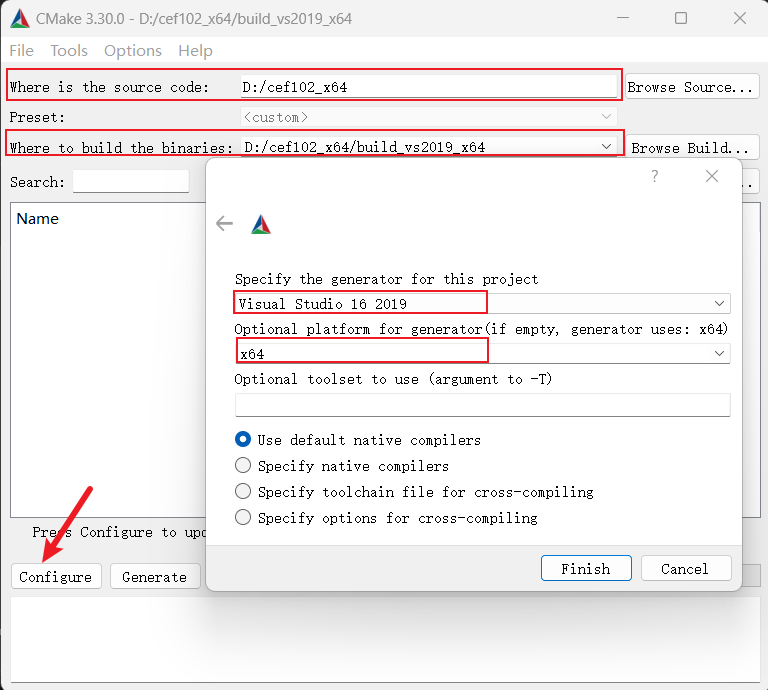

  打开CMake，对CMake进行如下配置；配置完成后点击“Finish”。

  安装目录选择如下，更改后，再点击“Generate”。

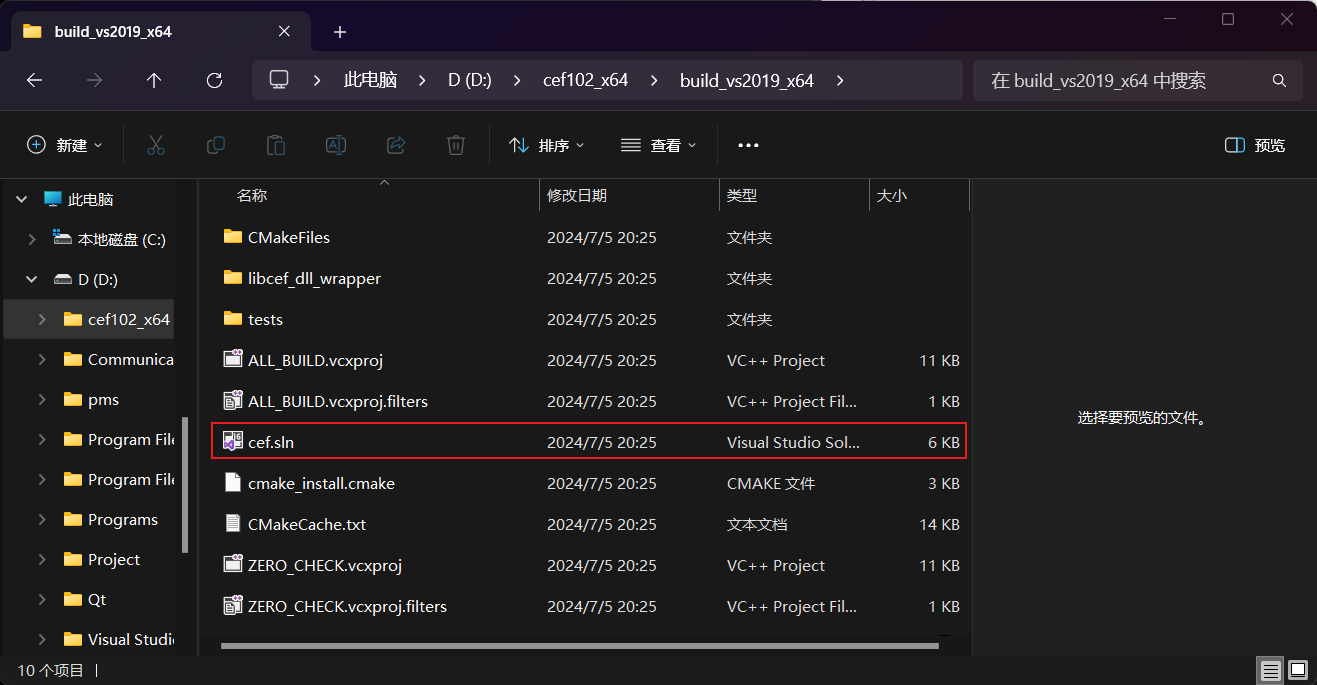

  点击”Open Project“会在VS2019中打开，或者可以点击“cef.sln”来打开。

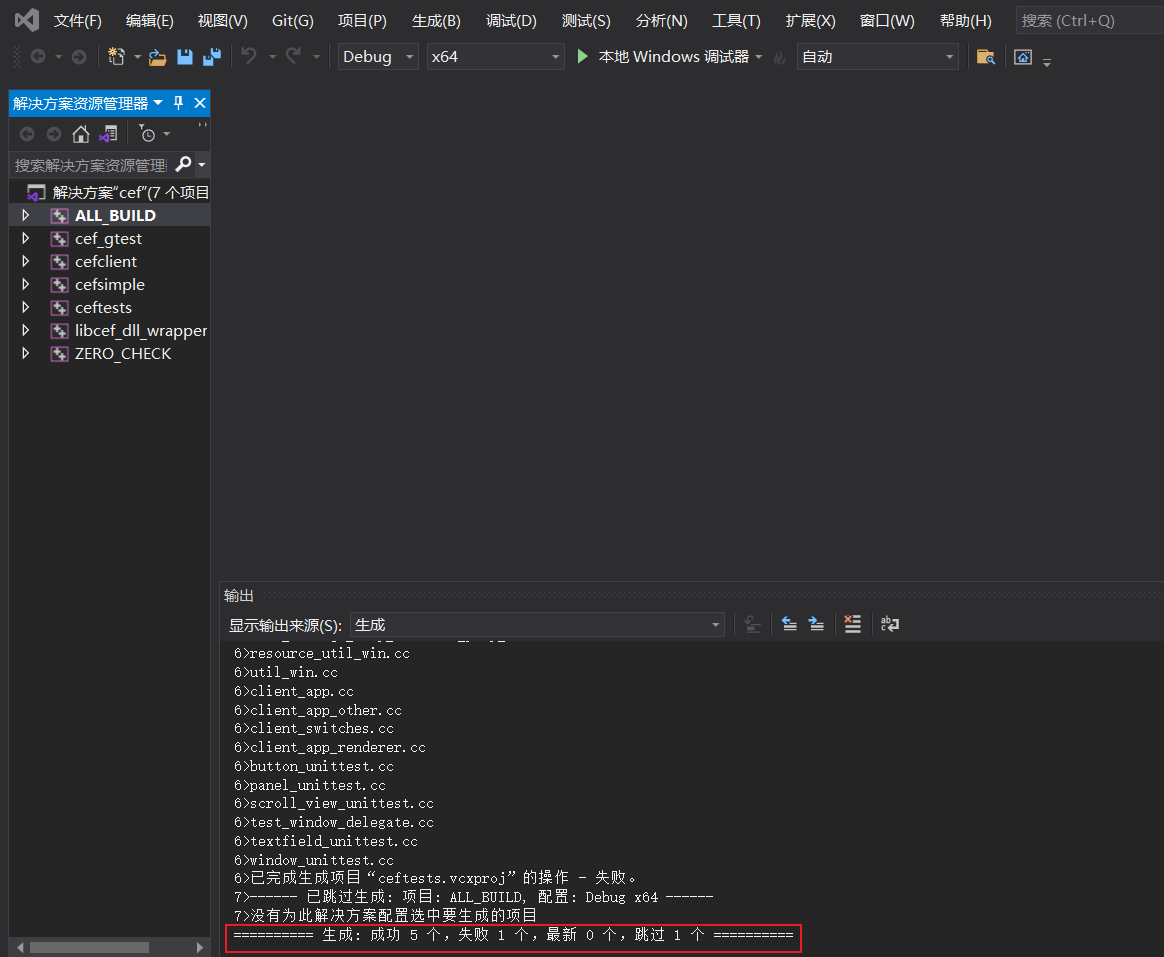

  在VS2019中点击“生成解决方案”。

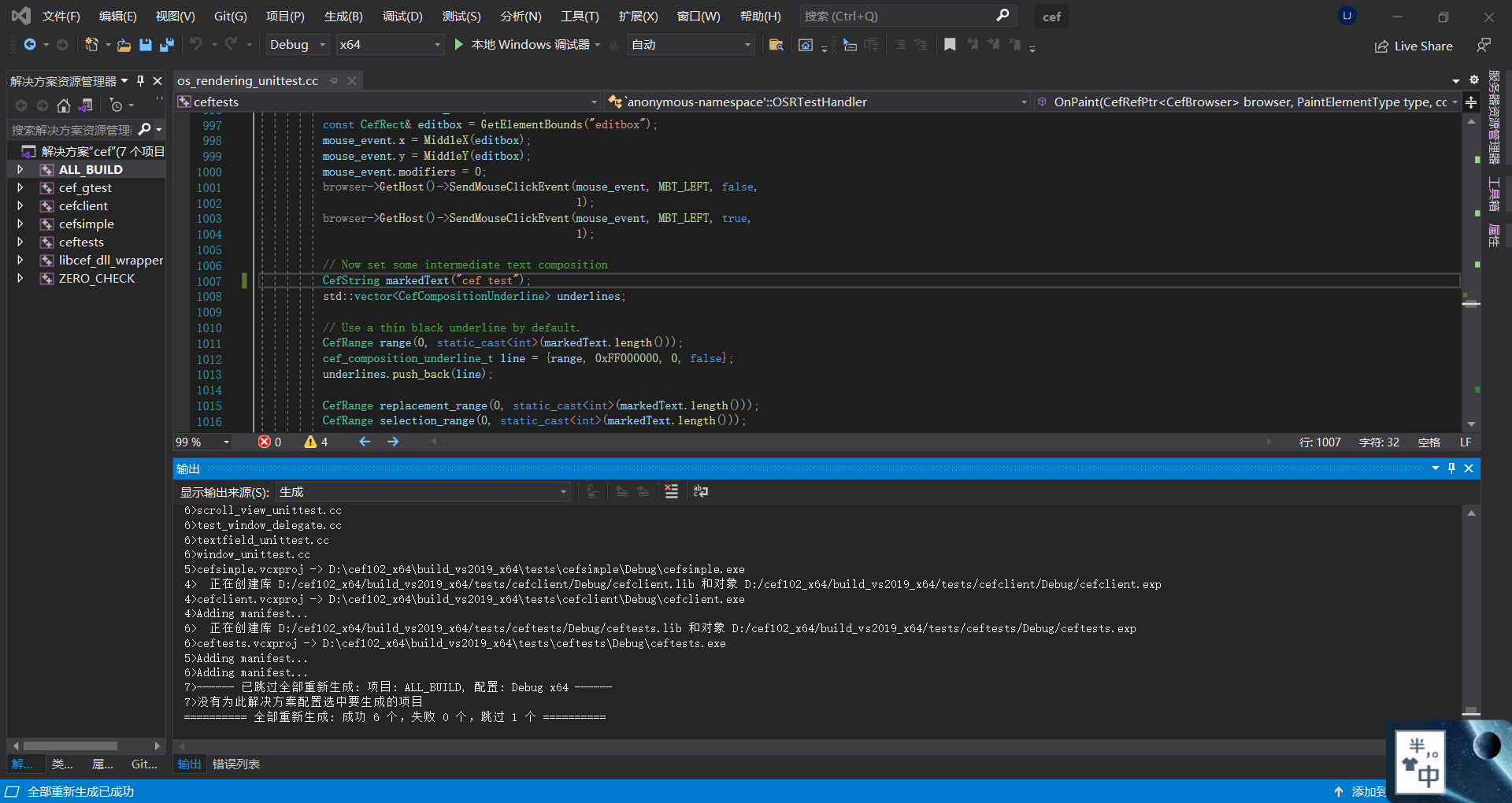

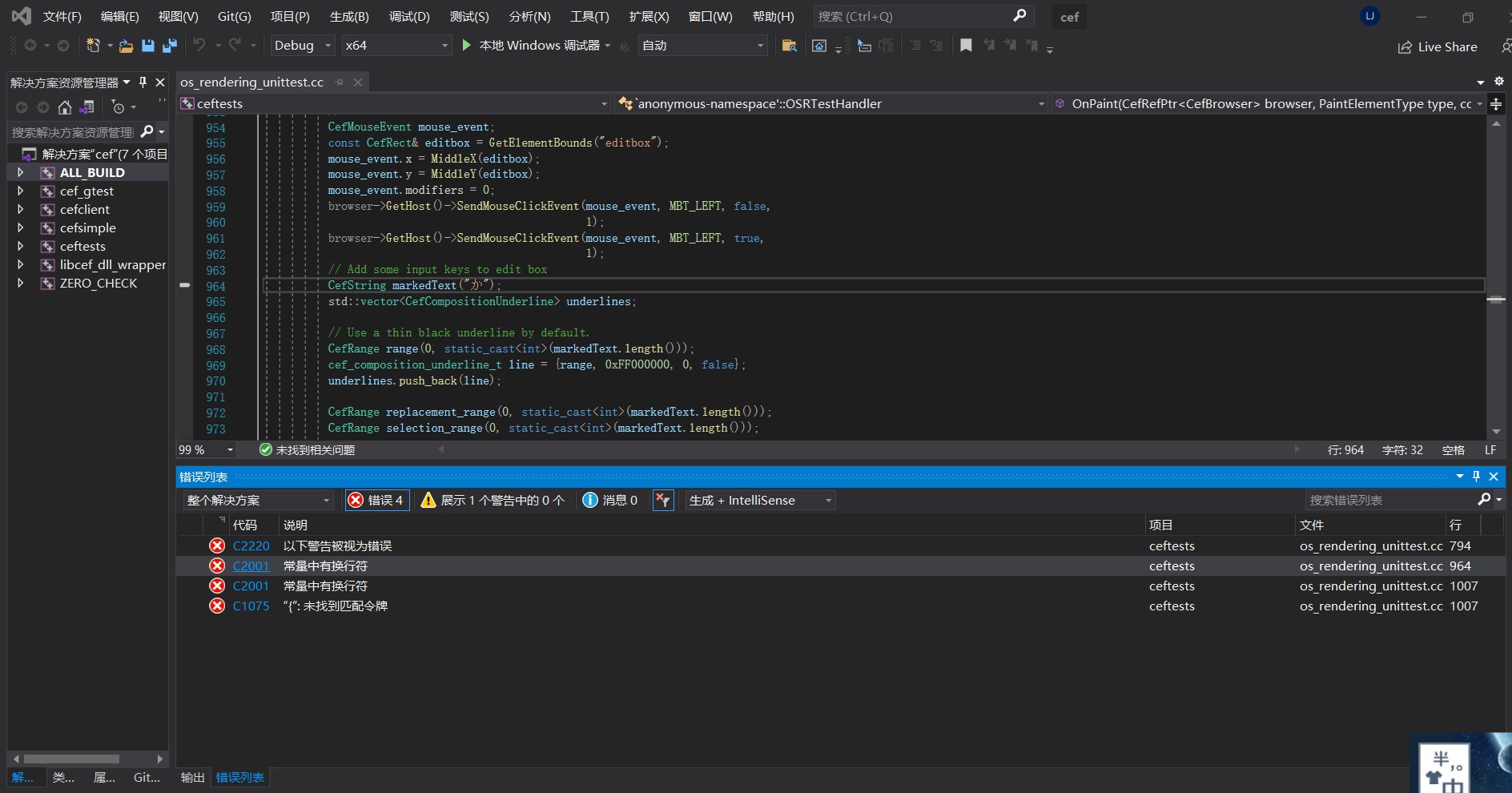

  点击“视图–>错误列表”可查看编译器错误。

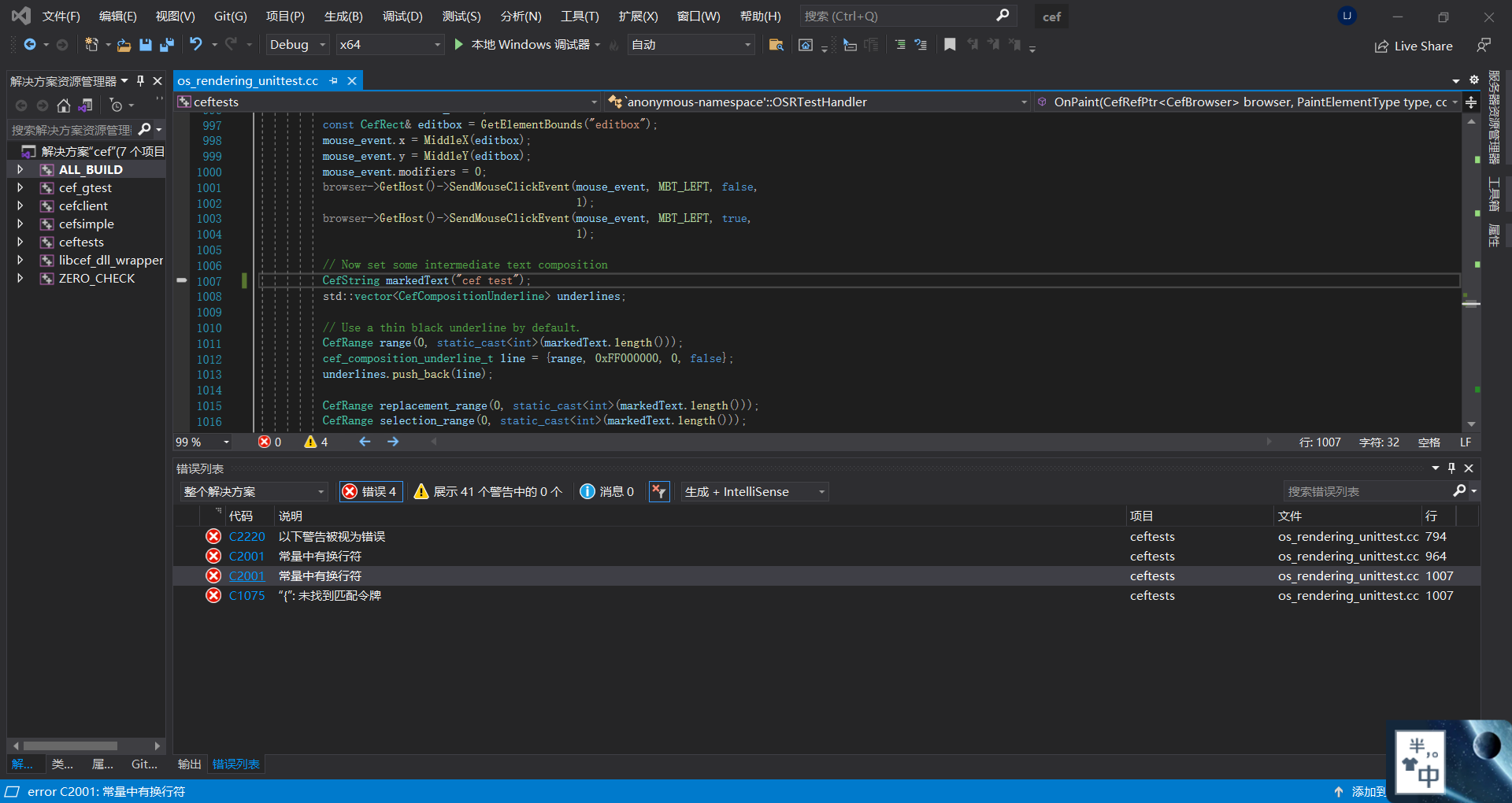

  修改后，点击重新生成解决方案。

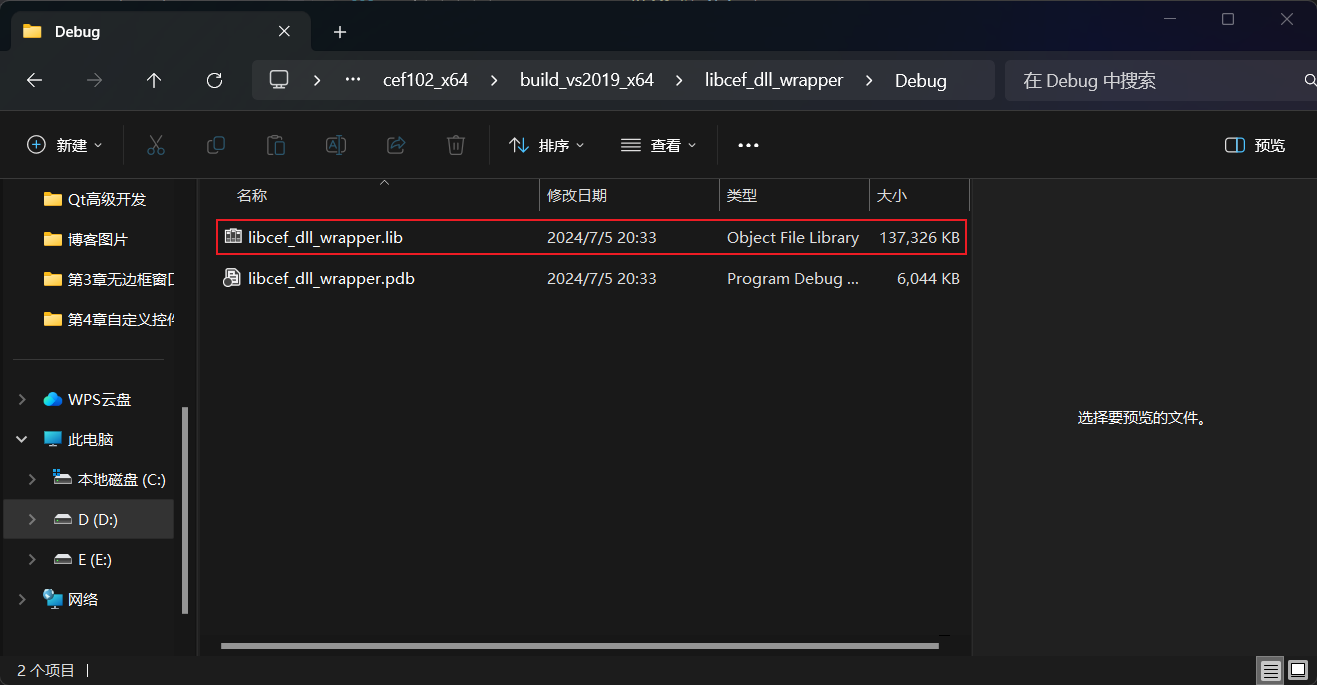

生成的静态库如下：

三、QWebEngineView基本用法

  QWebEngineView是Qt框架中的一个组件，用于在Qt应用程序中嵌入网页内容和实现各种Web应用功能。

创建 QWebEngineView 实例：

QWebEngineView *view = new QWebEngineView(parent);

加载网页： 使用 load 方法加载一个 URL：

view->load(QUrl("http://www.baidu.com"));//或者view->setUrl(QUrl("http://www.baidu.com"));

显示视图： 将 QWebEngineView 作为窗口或控件显示：

view->show();

网页导航：

后退：view->back();前进：view->forward();刷新：view->reload();停止加载：view->stop();

获取当前 URL：

QString currentUrl = view->url().toString();

设置新页面： 可以为 QWebEngineView 设置一个新页面：

QWebEnginePage *newPage = new QWebEnginePage(this);view->setPage(newPage);

监听加载完成： 通过信号 loadFinished 监听网页加载完成的事件：

connect(view, &QWebEngineView::loadFinished, [&](bool ok){    if (ok) {        qDebug("加载成功");    } else {        qDebug("加载失败");    }});

执行 JavaScript： 在页面加载完成后执行 JavaScript 代码：

view->page()->runJavaScript("console.log('Hello, World!');");

设置网页标题： 可以设置 QWebEngineView 的标题，这通常反映当前加载页面的标题：

view->setWindowTitle("我的网页浏览器");

四、VS2019 CMake QCefView编译

QCefView官网：https://cefview.github.io/QCefView/Github地址：https://github.com/CefView/QCefView

编译操作：

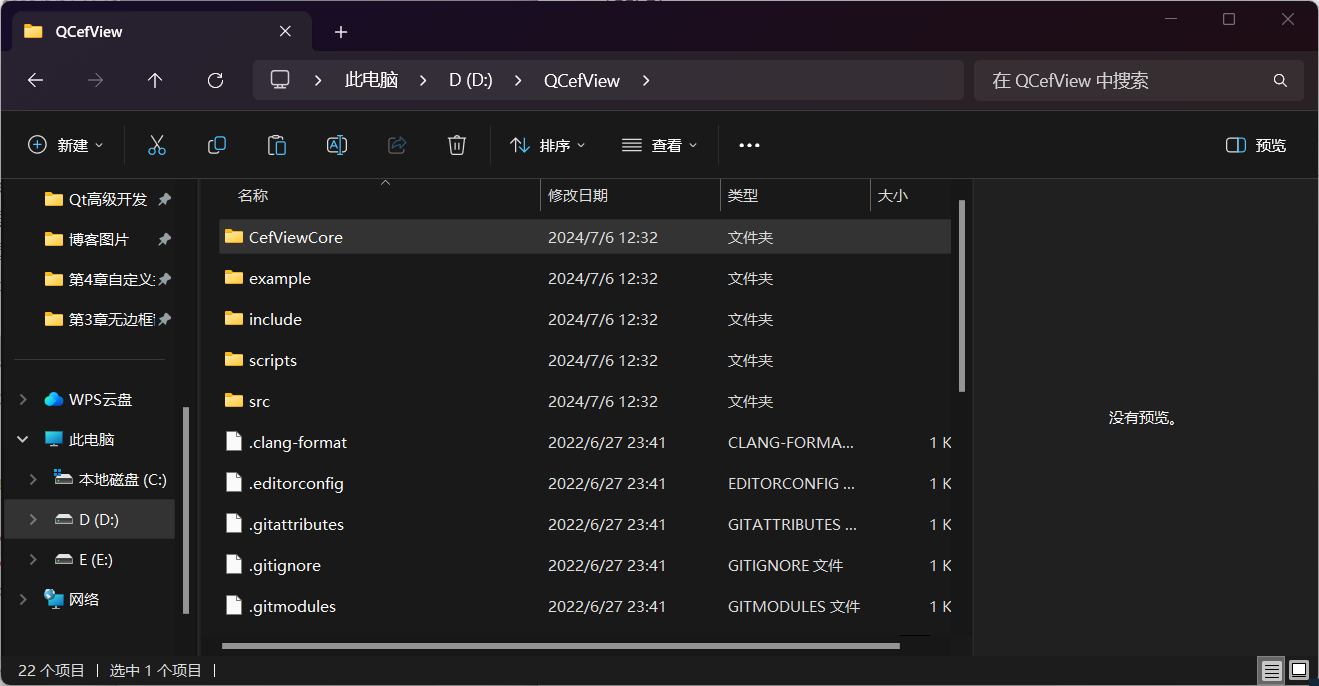

下载克隆代码

  QCefView是Qt对CEF的封装，编译时需要依赖CEF。虽然QCefView工程里有CefViewCore目录，但是是空的，需要手动clone CefViewCore的代码，然后放到QCefView工程里。

git clone https://github.com/CefView/QCefView.gitgit clone https://github.com/CefView/CefViewCore.git

修改CEF配置文件

在编译前，需要做一些配置修改，由于QCefView依赖于CEF，在使用CMake配置项目时，会在线下载CEF工程，如果没有很好的网络环境，可能无法下载CEF二进制包，对于此问题，可以手动下载CEF二进制包，放到指定目录即可。

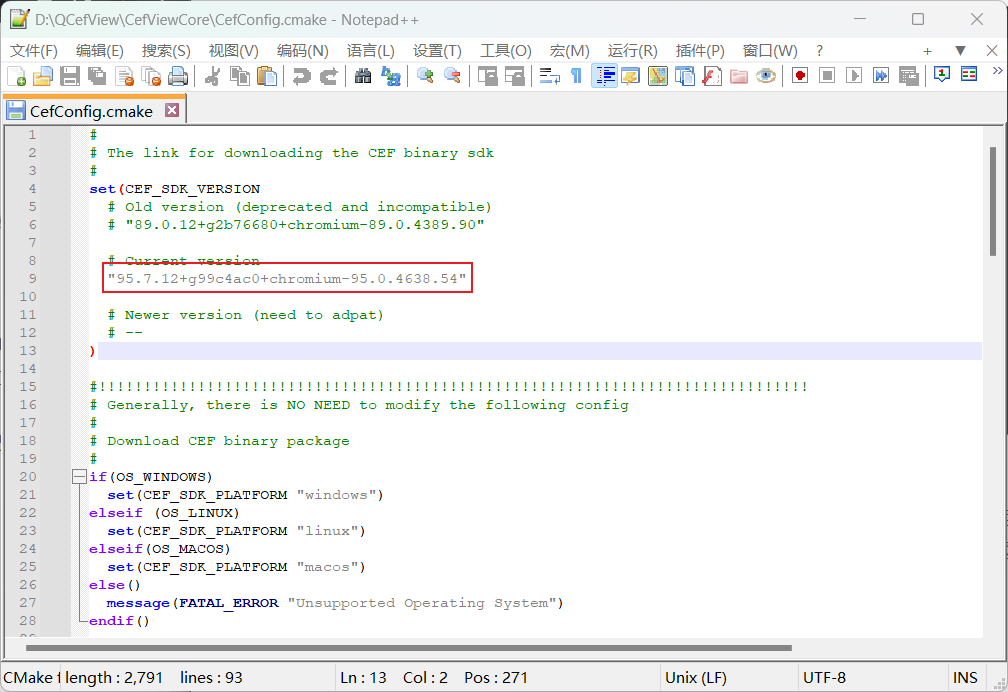

打开D:\QCefView\CefViewCore\CefConfig.cmake，查看cef版本，如:

# Current version"95.7.12+g99c4ac0+chromium-95.0.4638.54"

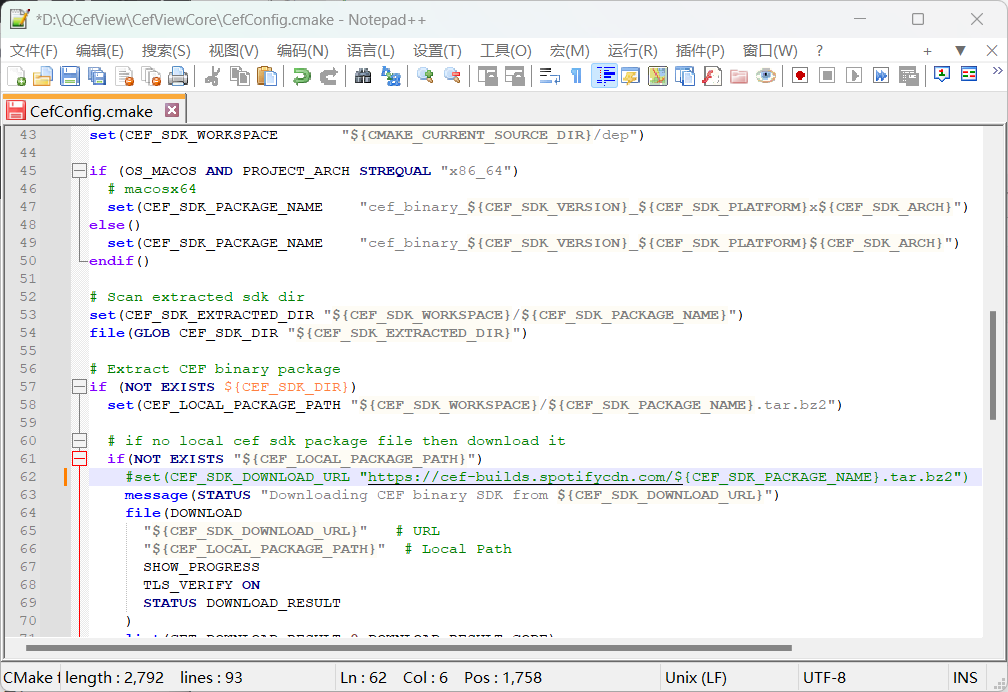

注释掉下面一句话，意思是如果不存在cef二进制包的话，去这个网址下载

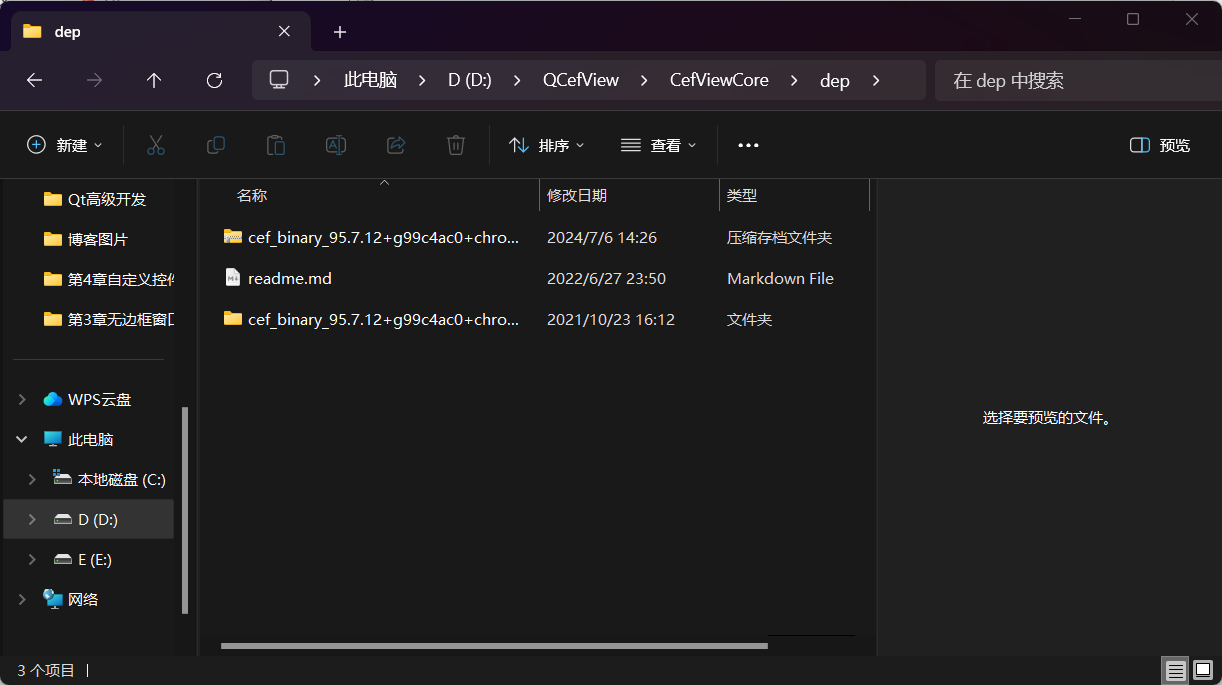

可以科学上网去访问：https://cef-builds.spotifycdn.com/cef_binary_95.7.12+g99c4ac0+chromium-95.0.4638.54_windows64.tar.bz2来下载压缩包，然后直接解压放到D:\QCefView\CefViewCore\dep目录下，结果如下：

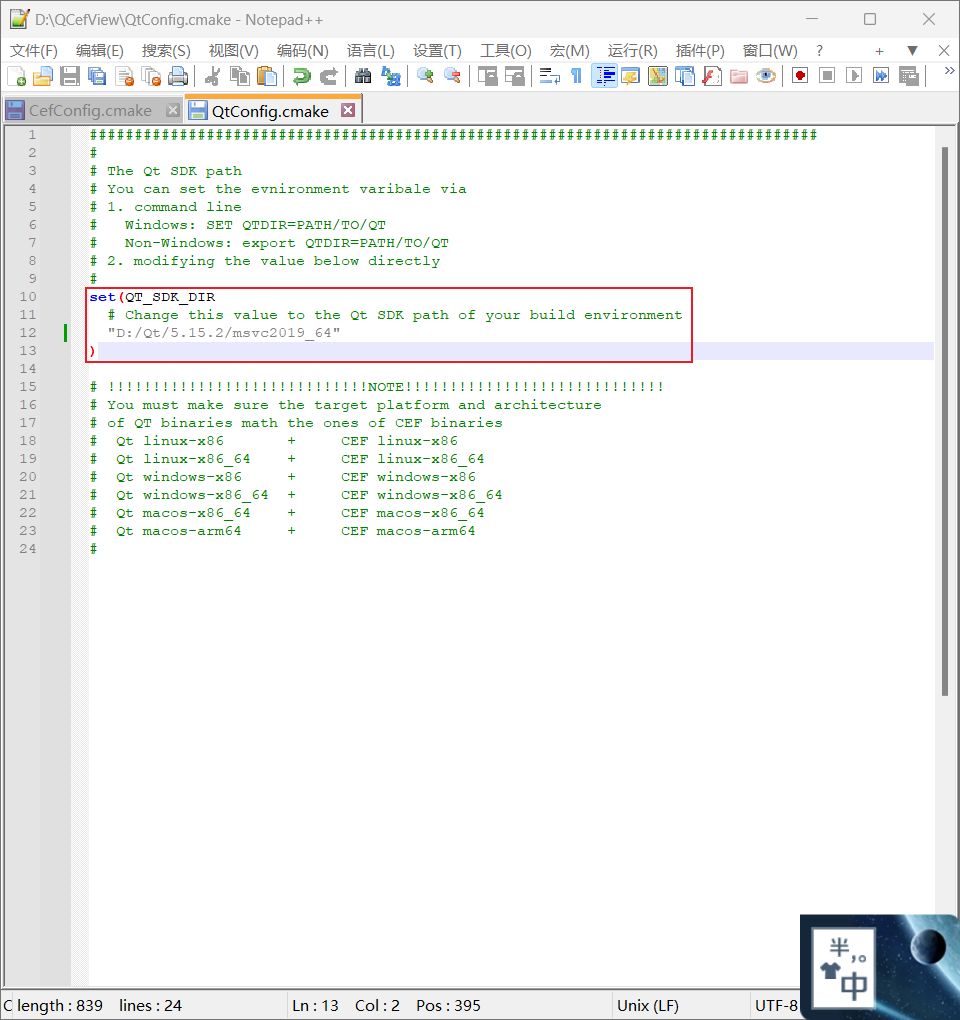

此外，需要打开D:\QCefView\QtConfig.cmake配置文件，修改Qt路径如下：

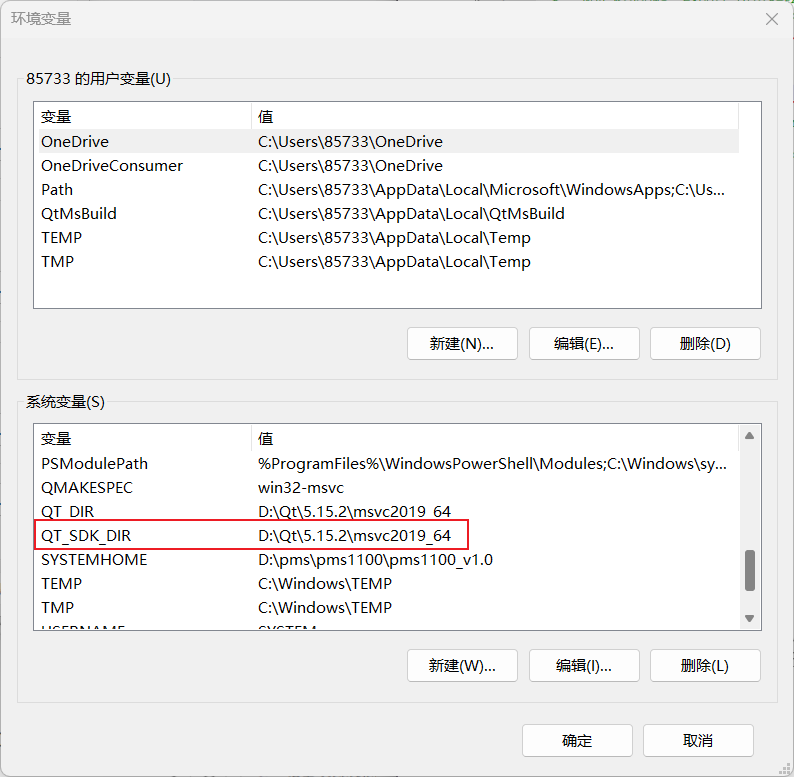

添加系统环境变量QT_SDK_DIR，

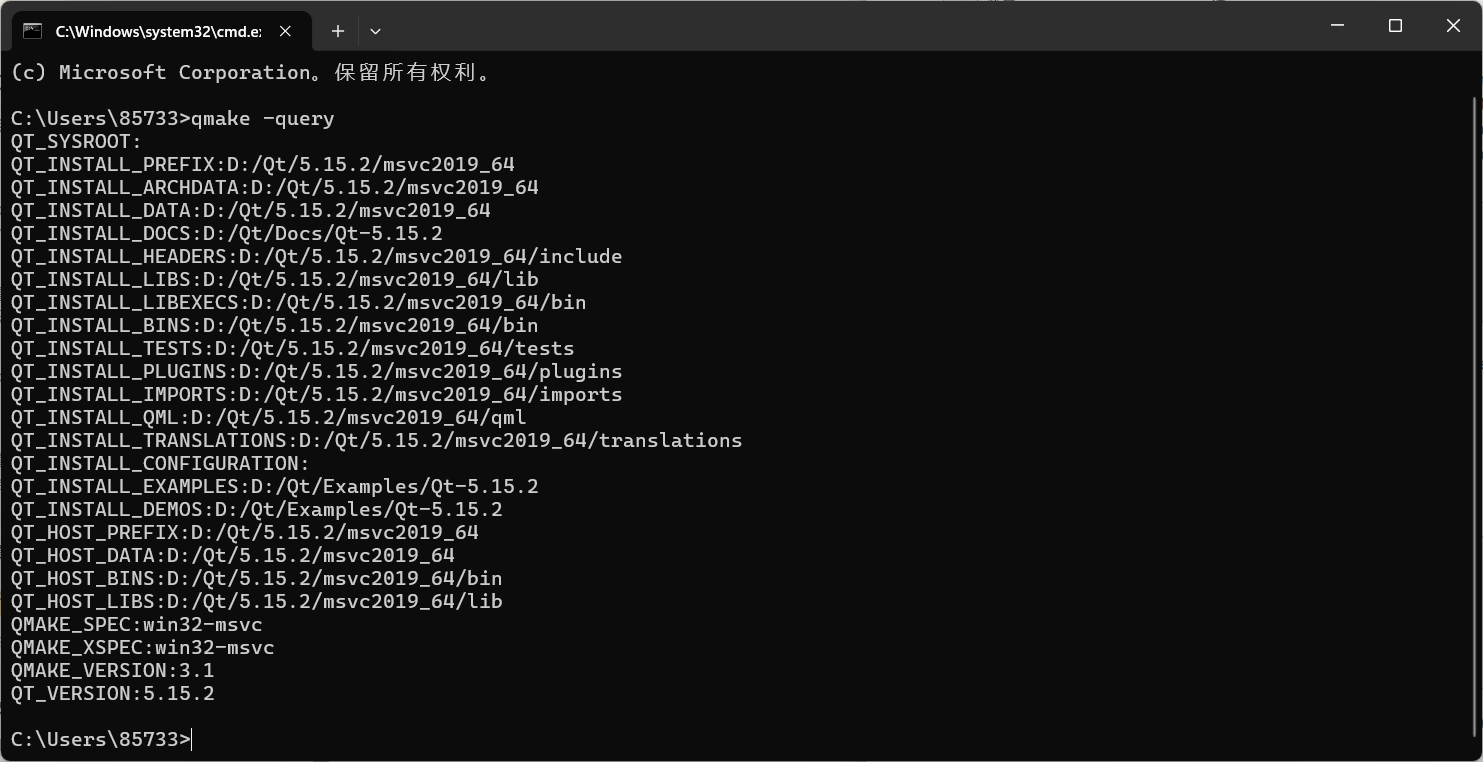

打开 cmd 软件 输入 qmake -query 如果出现的是 msvc_2019 则说明qt 的配置环境正确

用cmake进行编译

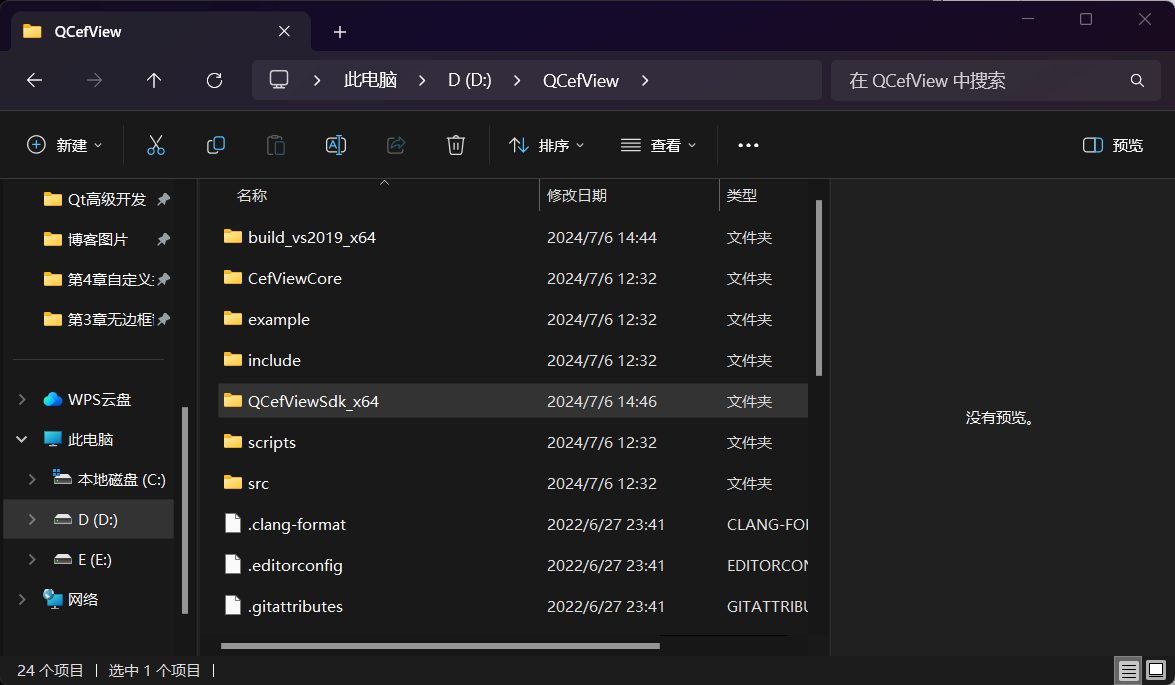

在QCefView根目录下创建两个文件夹，如：build_vs2019_x64目录和QCefViewSdk_x64目录，

build_vs2019_x64目录：将Cmake产生的vs sln解决方案放到该目录下QCefViewSdk_x64目录：SDK目录

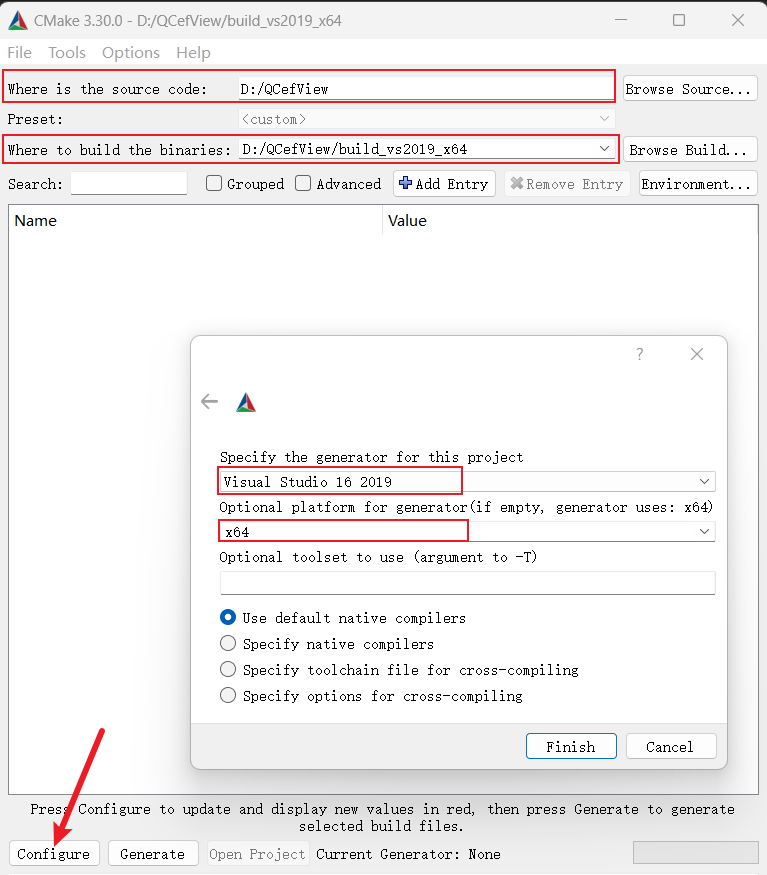

打开CMake开始配置，编译x64版本

点击“Finish“后，进行如下修改：

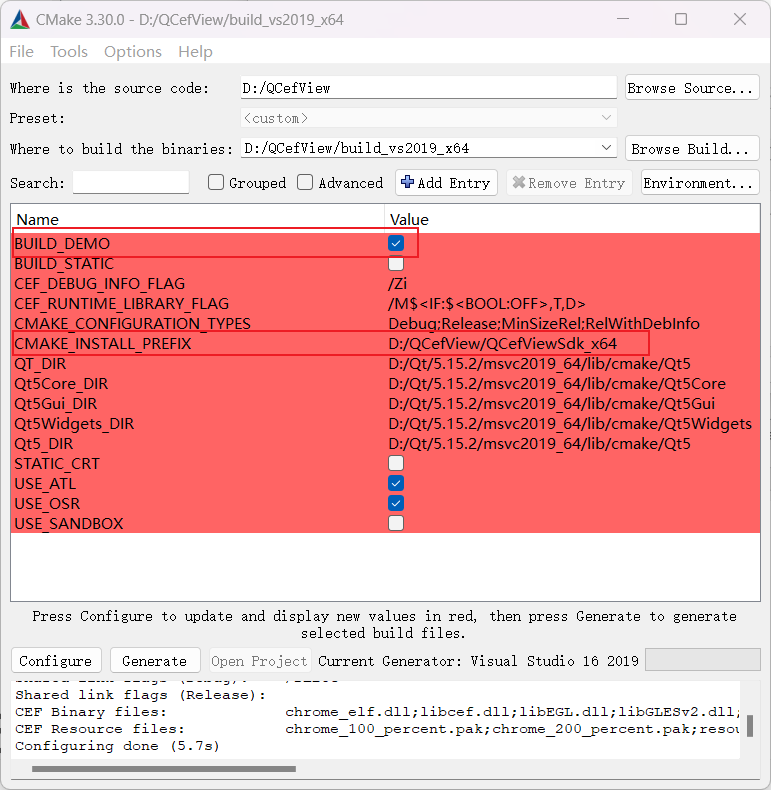

勾选【BUILD_DEMO】可以同时编译生成cef的示例程序修改编译后的安装路径【CMAKE_INSTALL_PREFIX】

点击【Configure】->【Generate】->【Open Project】，自动打开VS；

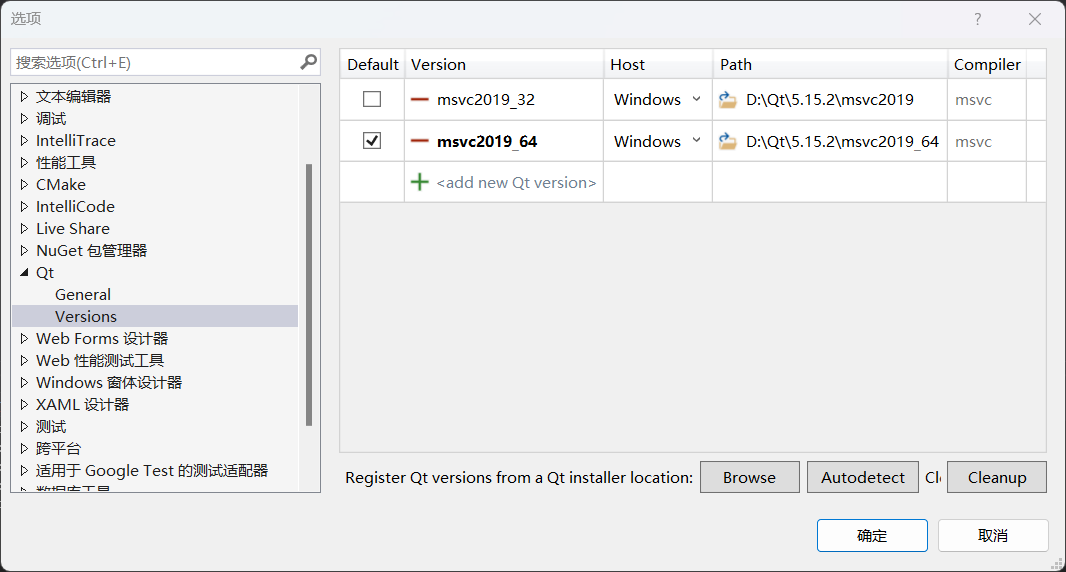

用vs2019打开项目后，需要调整Qt版本

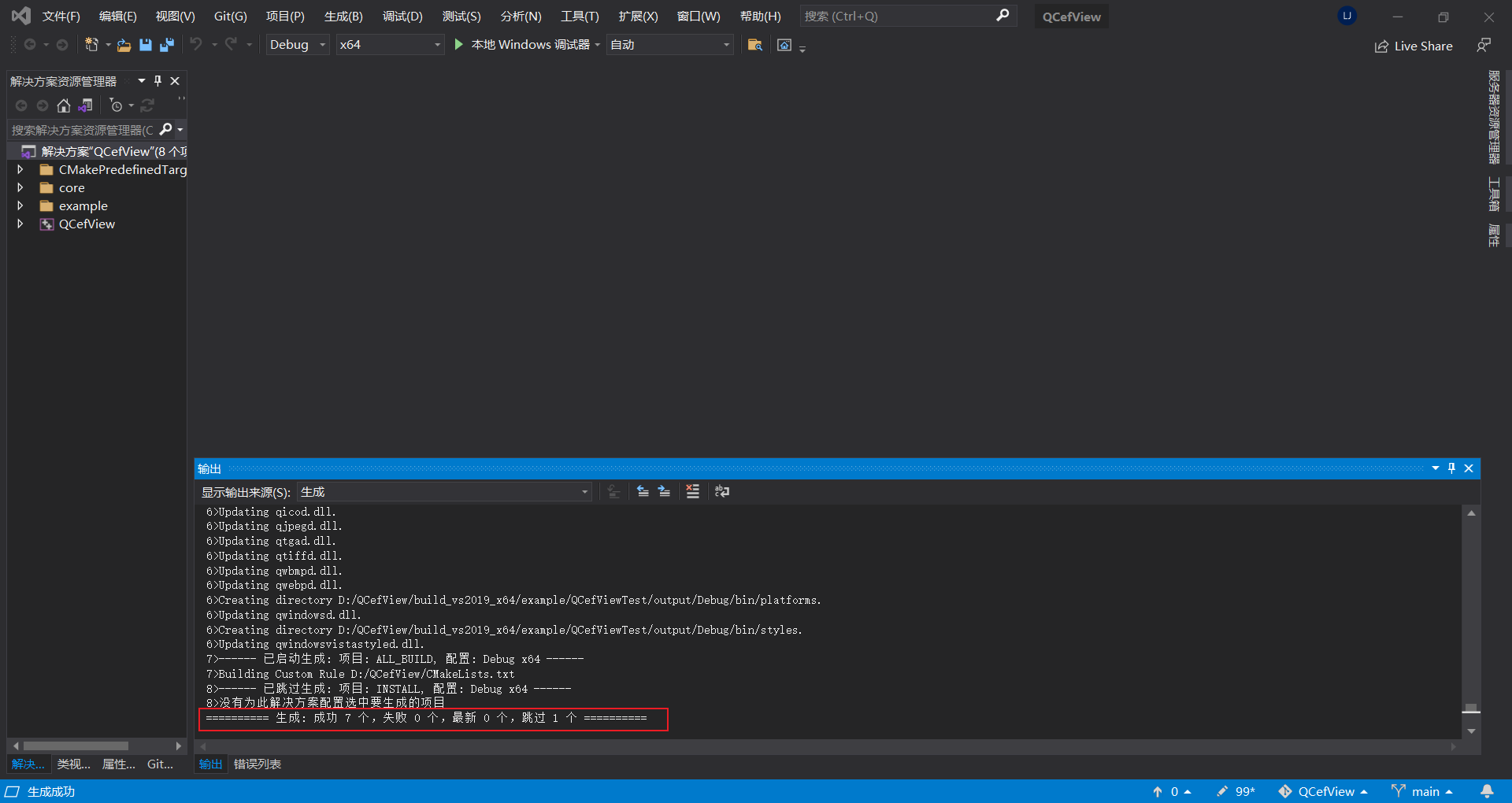

点击“生成解决方案”。

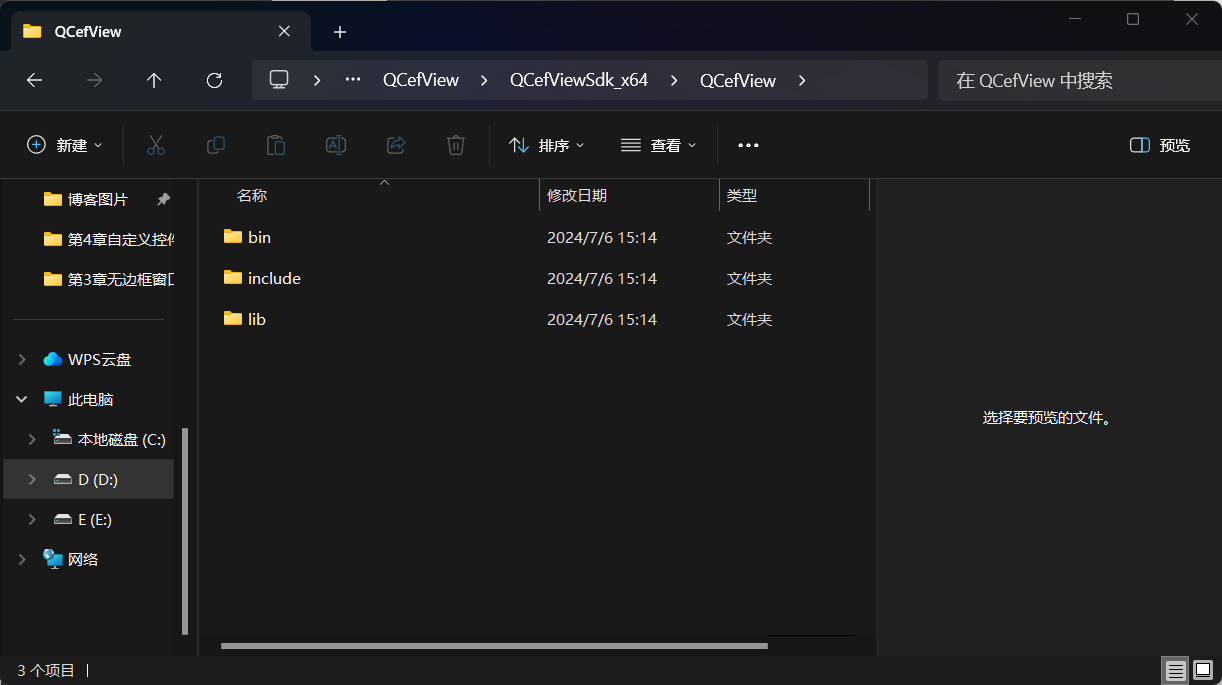

提取SDK，包含头文件、静态库与动态库。

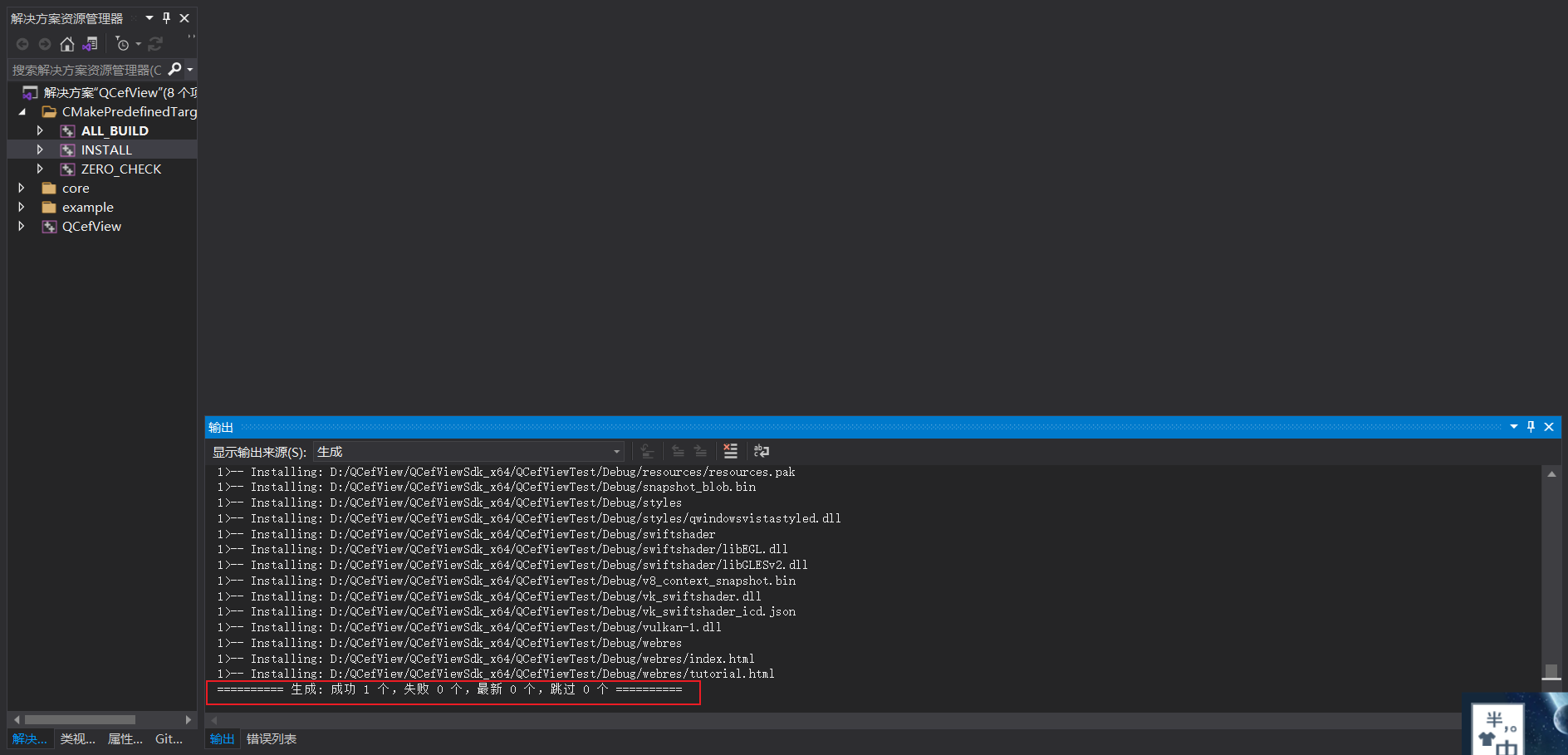

右击“INSTALL”->“仅用于项目“->”仅生成INSTALL“

入门示例

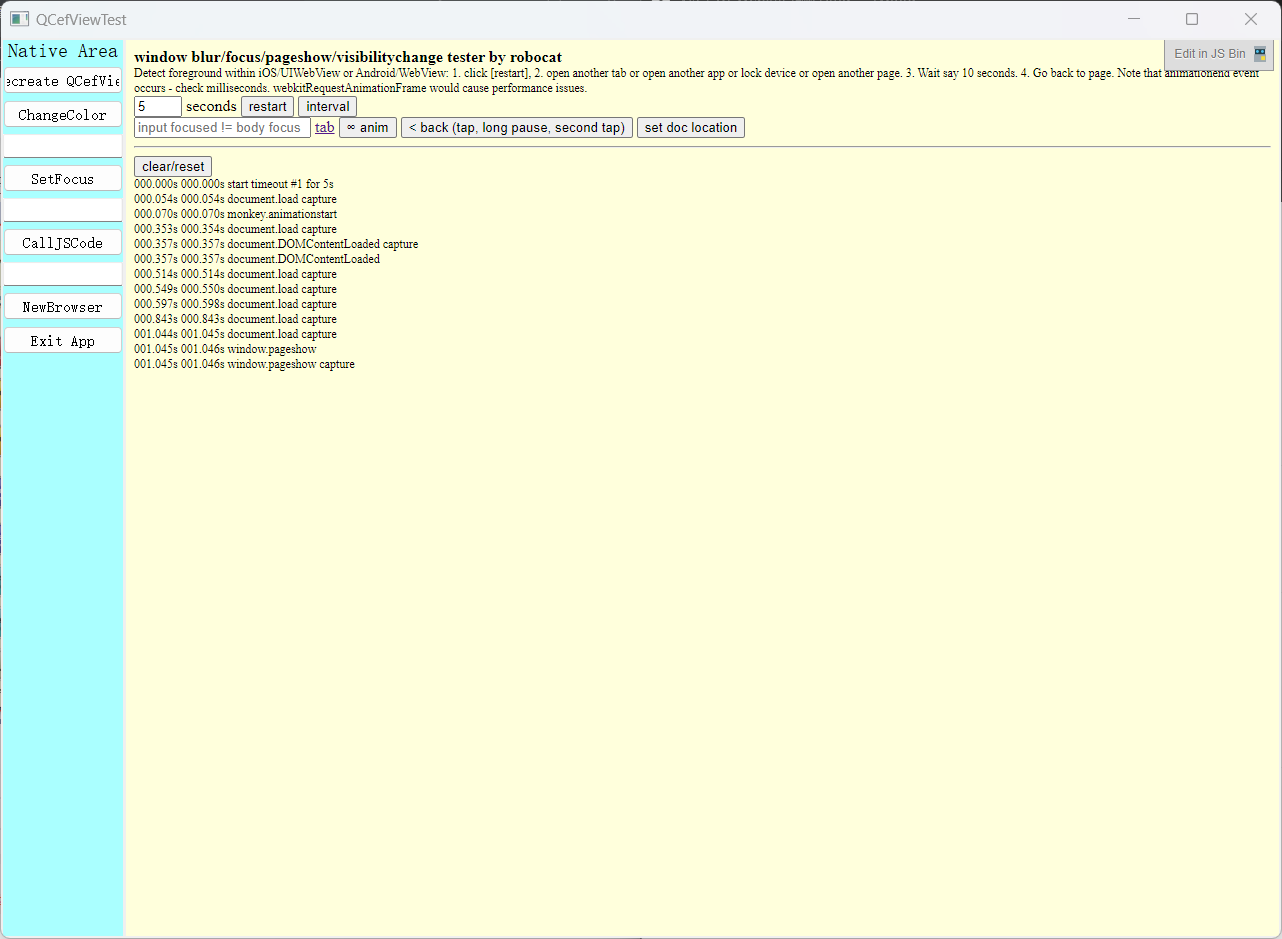

对入门示例设为启动代码进行编译运行

若QCefView的Qt dll版本和电脑版本不一致，会导致链接错误，需去电脑安装位置把dll copy过来即可。3个必备的core、gui、widgets

参考：https://blog.csdn.net/m0_37251750/article/details/126508912?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522172023942916800186593833%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fall.%2522%257D&request_id=172023942916800186593833&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2allfirst_rank_ecpm_v1~rank_v31_ecpm-1-126508912-null-null.142v100control&utm_term=Qt%E7%BD%91%E7%BB%9C%E7%AF%87%EF%BC%9AQCefView%E5%85%A5%E9%97%A8%E5%8F%8A%E7%8E%AF%E5%A2%83%E9%85%8D%E7%BD%AE&spm=1018.2226.3001.4187

五、QCefView使用教程

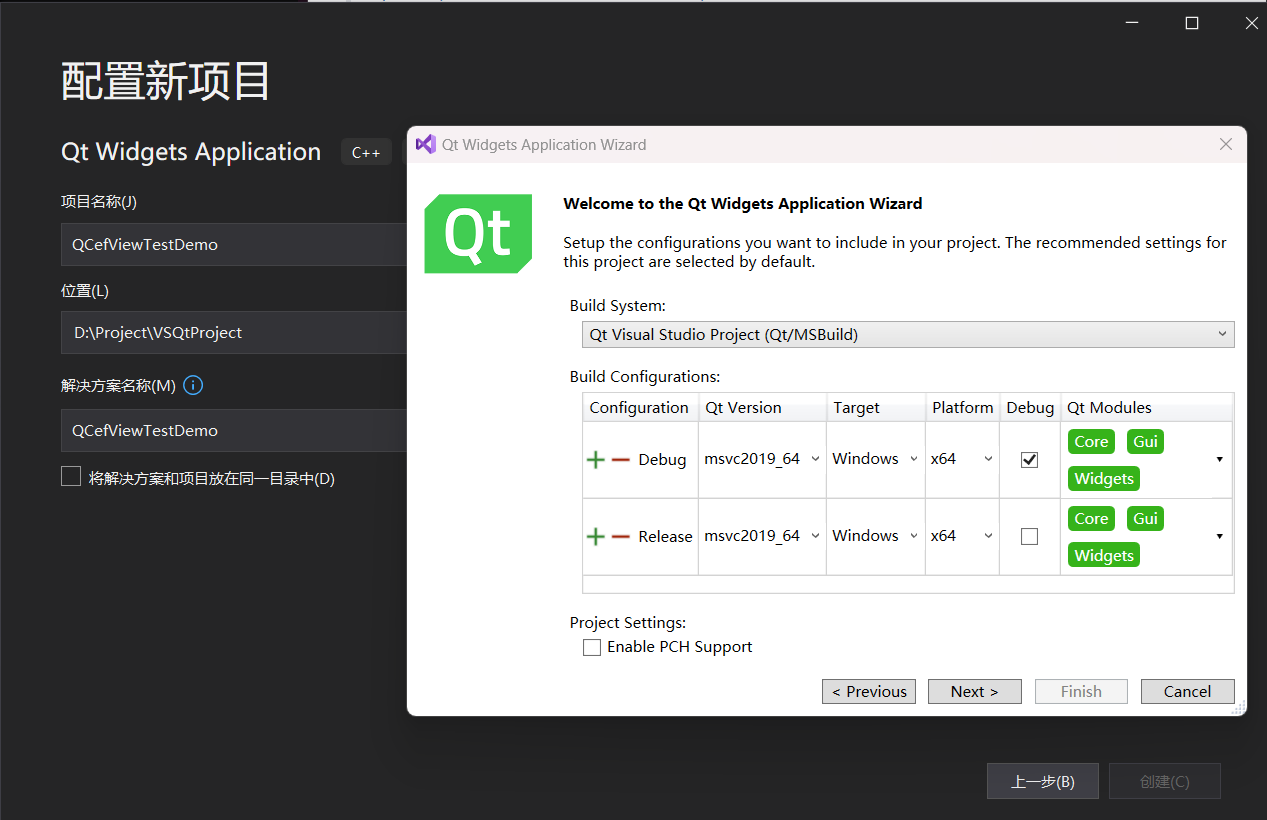

  通过复现QCerView Test来学习其使用。首先，使用VS2019创建Qt x64项目，

代码编写步骤：

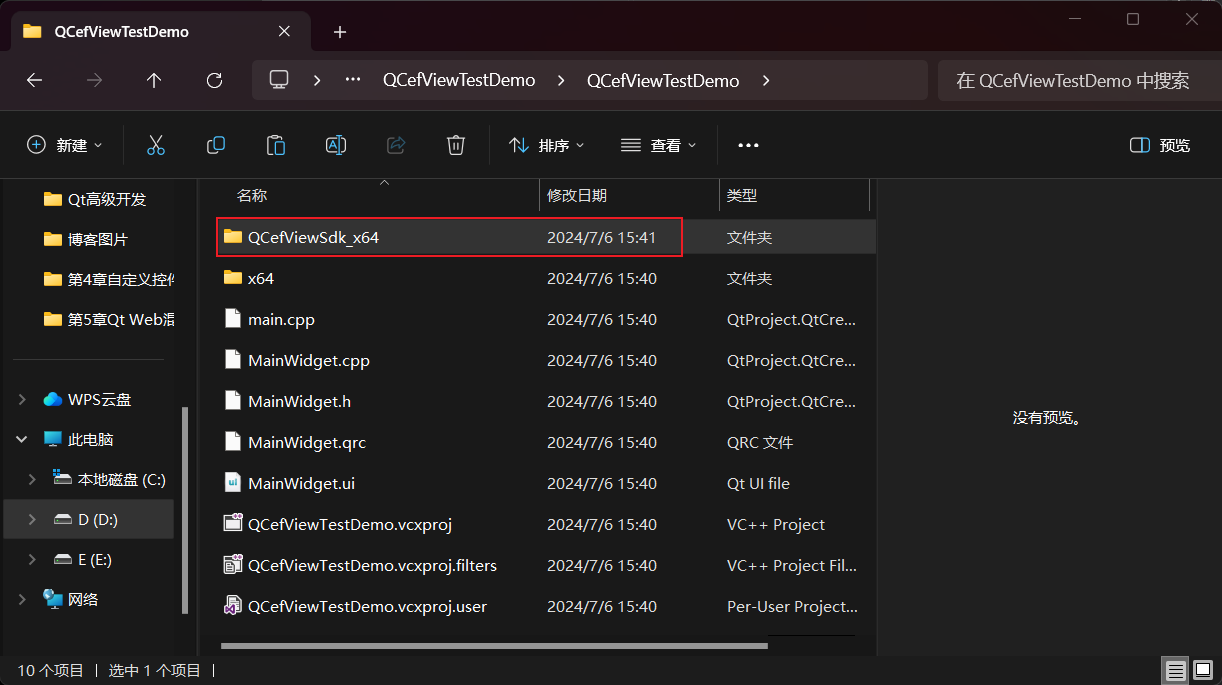

将QCefView SDK copy到项目中，右键项目属性进行配置，include、lib、bin

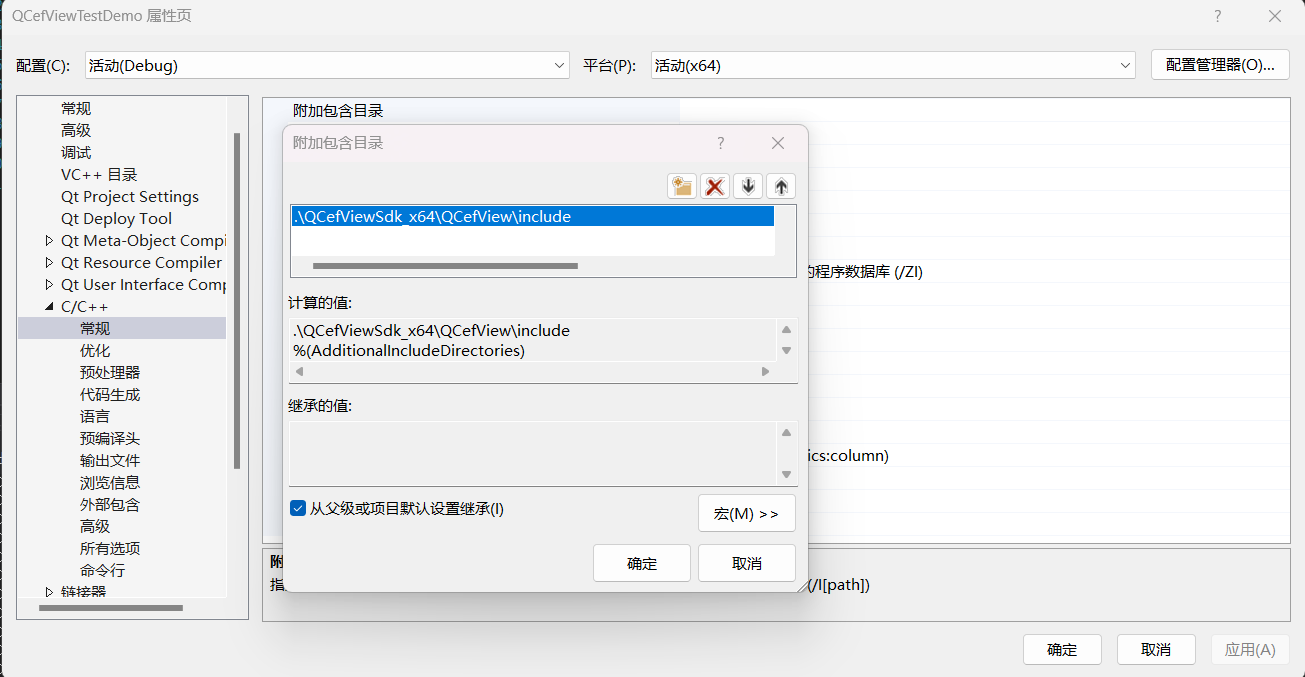

include：右击“属性”，配置属性，点击“C/C++”->“常规”，在“附加包含目录”中添加头文件目录

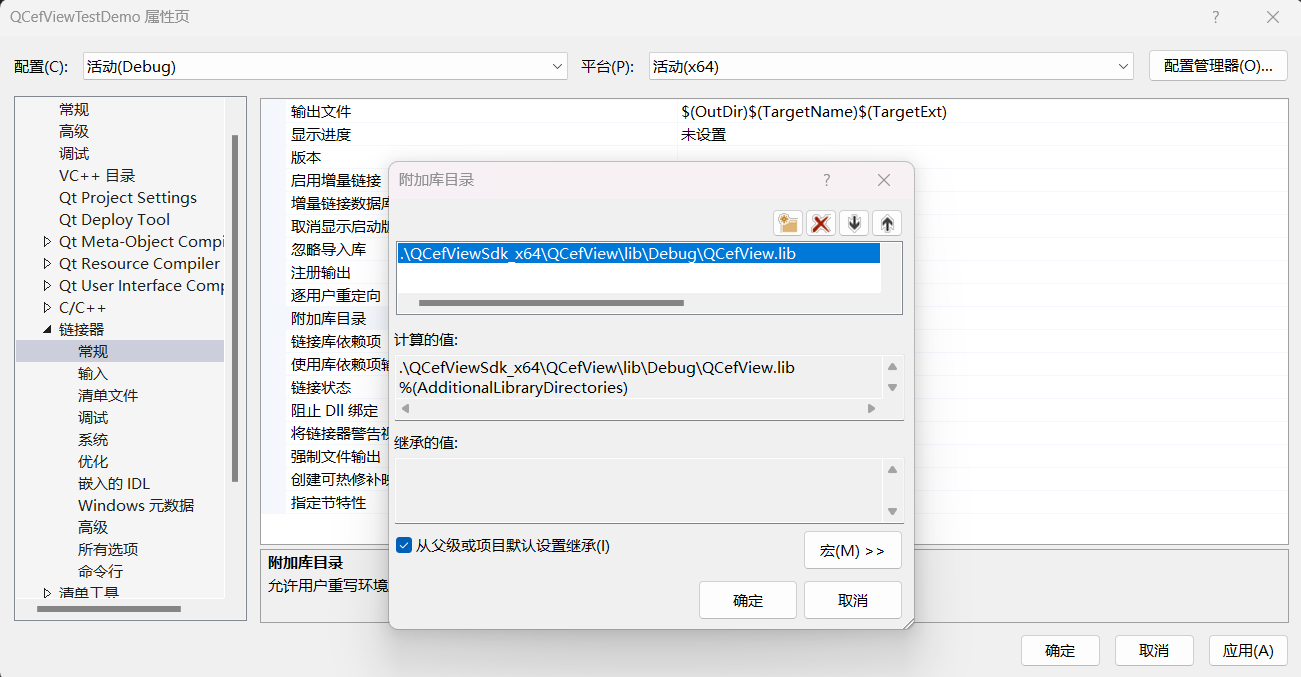

lib：右键“属性”，配置属性，点击“链接器”–>“常规”，在“附加库目录”中添加库文件目录

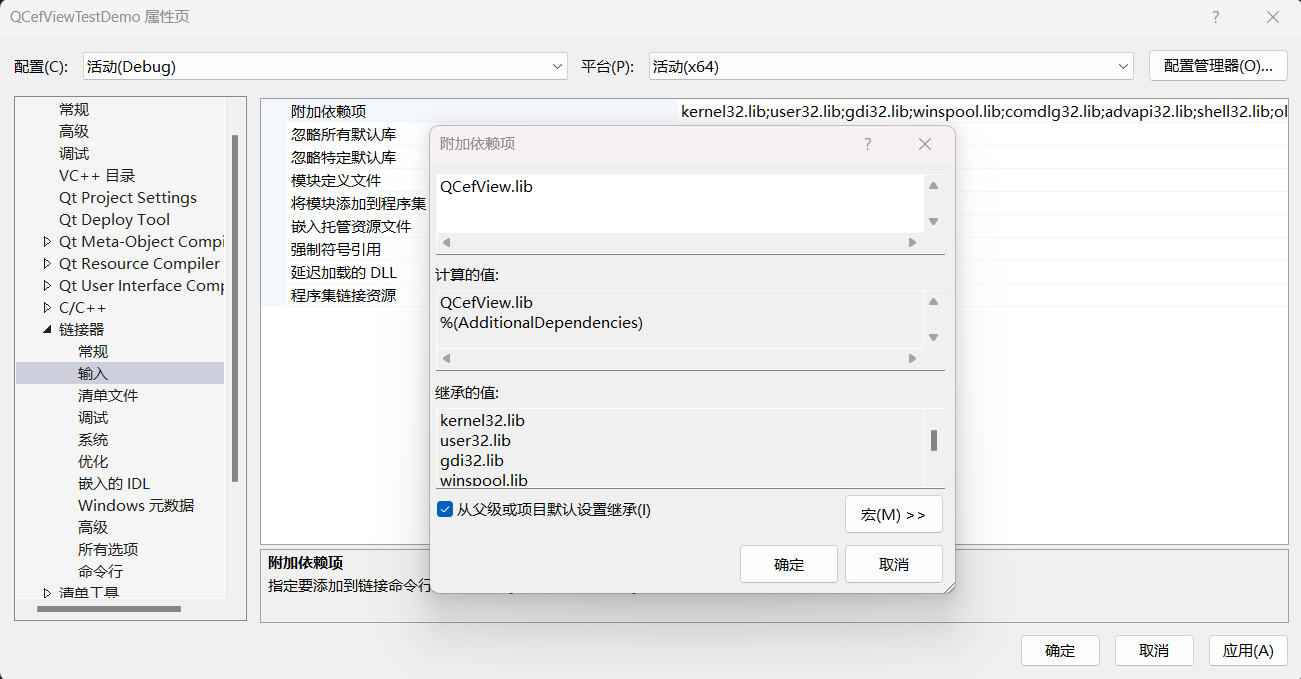

点击“链接器”–>“输入”，在“附加依赖项”中添加lib库名称

点击“确定”–>“应用“，项目属性配置完成

copy QCefView 提供的代码，窗口和main函数代码

copy QCefView Qt设计器布局

调整CefViewWidget.h的头文件

调整代码

解决编译错误

无法链接的错误：要么是lib未链接，lib名或路径写错了，要么就是虚函数未实现。

编译错误的具体原因：

  QCefView将CefViewWidget类分为两个地方实现，代码少copy了一些，虚函数未链接，编译失败。

六、C++ Qt与html js交互

  除了可以显示网页，还可以和网页交互，互相发消息，调用函数。

html页面调用C++函数，在c++.h里声明

//接收来自html发来的内容，必须要加Q_INVOKABLE，不然收不到Q_INVOKABLE void receiveTextFromHtml(const QString& r_text);

C++发送内容给html，html链接

//index.html文件中//响应Qt的信号sendText，接收来自Qt发送的内容message，在html上显示content.sig_sendTextToHtml.connect(function(message) {    output("接收到来自Qt的文本: " + message);});

Qt与html js的桥梁 QWebChannel

QWebEnginePage* pPage = ui.webEngineView->page();QWebChannel* channel = new QWebChannel(this);//注册html对象channel->registerObject(QStringLiteral("content"), m_pWebObj); //第二个参数需要是QObject的派生类pPage->setWebChannel(channel);connect(m_pWebObj, &WebObject::sig_SendToUI, this, &QtWebDemo::update_text);

registerObject类似于反射机制，qwebchannel.js可以从m_pWebObj里面反射出想要执行的Qt函数

注意：不能缺少qwebchannel.js文件，qwebchannel.js 是一个与 Qt WebChannel 相关的 JavaScript 文件，它是 Qt 框架的一部分，用于实现 Web 应用与 Qt 应用程序之间的通信。Qt WebChannel 允许你将 Qt 应用程序的 C++ 对象暴露给 JavaScript，从而可以在 Web 页面上调用这些对象的方法。

示例：

index.js：

<!DOCTYPE html><html>    <head>        <meta http-equiv="Content-Type" content="text/html; charset=utf-8" />        <script type="text/javascript" src="./qwebchannel.js"></script>        <script type="text/javascript">                        function output(message)            {                var output = document.getElementById("output");                output.innerHTML = output.innerHTML + message + "\n";            }            window.onload = function() {            output("我是html页面，我可以在Qt界面上显示");            new QWebChannel(qt.webChannelTransport, function(channel) {                //这个对象很重要，需要在C++ Qt中注册                var content = channel.objects.content;//用dom获取"发送"按钮                document.getElementById("send").onclick = function() {                    var input = document.getElementById("input");                    var text = input.value; //获取input编辑框的值                    if (!text) {                        return;                    }                    output("发送内容给自己: " + text);                    input.value = "";//Qt对象接收html发送过来的消息，可以在Qt界面上显示content.receiveTextFromHtml("接收到来自html的文本：" + text);                }//响应Qt的信号sendText，接收来自Qt发送的内容message，在html上显示content.sig_sendTextToHtml.connect(function(message) {                    output("接收到来自Qt的文本: " + message);                });            });            }        </script>        <style type="text/css">            html {                height: 100%;                width: 100%;            }            #input {                width: 400px;                margin: 0 10px 0 0;            }            #send {                width: 90px;                margin: 0;            }            #output {                width: 500px;                height: 300px;            }        </style>    </head>    <body>        <textarea id="output"></textarea><br />        <input id="input" /><input type="submit" id="send" value="发送" onclick="javascript:click();" />    </body></html>

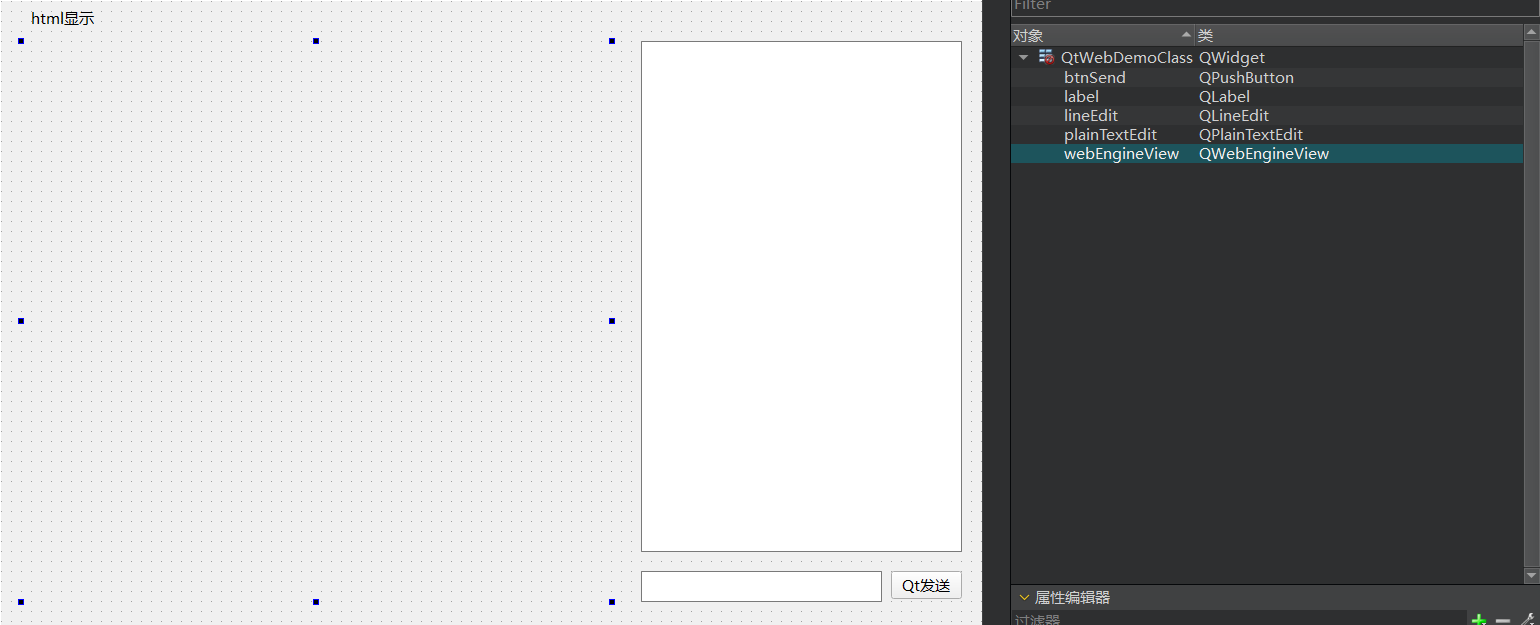

ui文件：

WebObject.h：

#pragma once#include <QObject>class WebObject : public QObject{Q_OBJECTpublic:WebObject(QObject* parent = nullptr) :QObject(parent) {}~WebObject();void SendTextToHtml(const QString& text);//接收来自html发来的内容，必须要加Q_INVOKABLE，不然收不到Q_INVOKABLE void receiveTextFromHtml(const QString& r_text);signals:void sig_sendTextToHtml(const QString& text);void sig_SendToUI(const QString& htmltext);};

WebObject.cpp：

#include "WebObject.h"WebObject::~WebObject(){}void WebObject::SendTextToHtml(const QString& text){emit sig_sendTextToHtml(text);}void WebObject::receiveTextFromHtml(const QString& htmltext){emit sig_SendToUI(htmltext);}

QtWebDemo.h：

#pragma once#include <QtWidgets/QWidget>#include "ui_QtWebDemo.h"#include "WebObject.h"class QtWebDemo : public QWidget{    Q_OBJECTpublic:    QtWebDemo(QWidget *parent = Q_NULLPTR);    ~QtWebDemo();public slots:    void on_btnSend_clicked();    void update_text(const QString& htmltext);private:    Ui::QtWebDemoClass ui;    WebObject* m_pWebObj = nullptr;};

QtWebDemo.cpp：

#include "QtWebDemo.h"#include <QWebChannel>#include <QWebEnginePage>QtWebDemo::QtWebDemo(QWidget *parent)    : QWidget(parent){    ui.setupUi(this);    QString path = QApplication::applicationDirPath() + "/WebPage/index.html";    ui.webEngineView->setUrl(QUrl(path));    m_pWebObj = new WebObject();    QWebEnginePage* pPage = ui.webEngineView->page();    QWebChannel* channel = new QWebChannel(this);    //注册html对象    channel->registerObject(QStringLiteral("content"), m_pWebObj); //第二个参数需要是QObject的派生类    pPage->setWebChannel(channel);    connect(m_pWebObj, &WebObject::sig_SendToUI, this, &QtWebDemo::update_text);}void QtWebDemo::on_btnSend_clicked(){    QString text = ui.lineEdit->text();    m_pWebObj->SendTextToHtml(text);}QtWebDemo::~QtWebDemo(){    delete m_pWebObj;}void QtWebDemo::update_text(const QString& htmltext){    ui.plainTextEdit->appendPlainText(htmltext);}

main.cpp：

#include "QtWebDemo.h"#include <QtWidgets/QApplication>int main(int argc, char *argv[]){    QApplication a(argc, argv);    QtWebDemo w;    w.show();    return a.exec();}

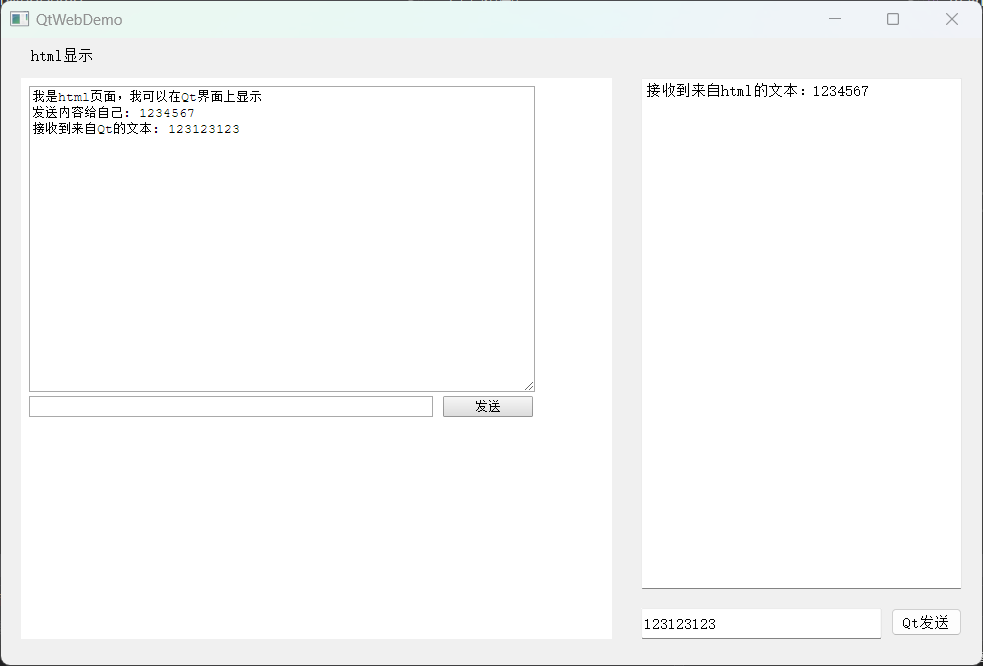

运行结果：

七、Qt与ECharts

  ECharts是比QCustomPlot、QWT、QCharts更好的开源图标曲线组件。

ECharts（Enterprise Charts）是一个由百度团队开发的开源可视化库，它基于 JavaScript 和 HTML5 的 Canvas 元素，提供了丰富的图表类型，非常适合用于数据可视化。ECharts 以其强大的功能、灵活的定制性、以及优雅的交互体验而广受开发者和数据分析师的欢迎。

Qt如何使用ECharts：

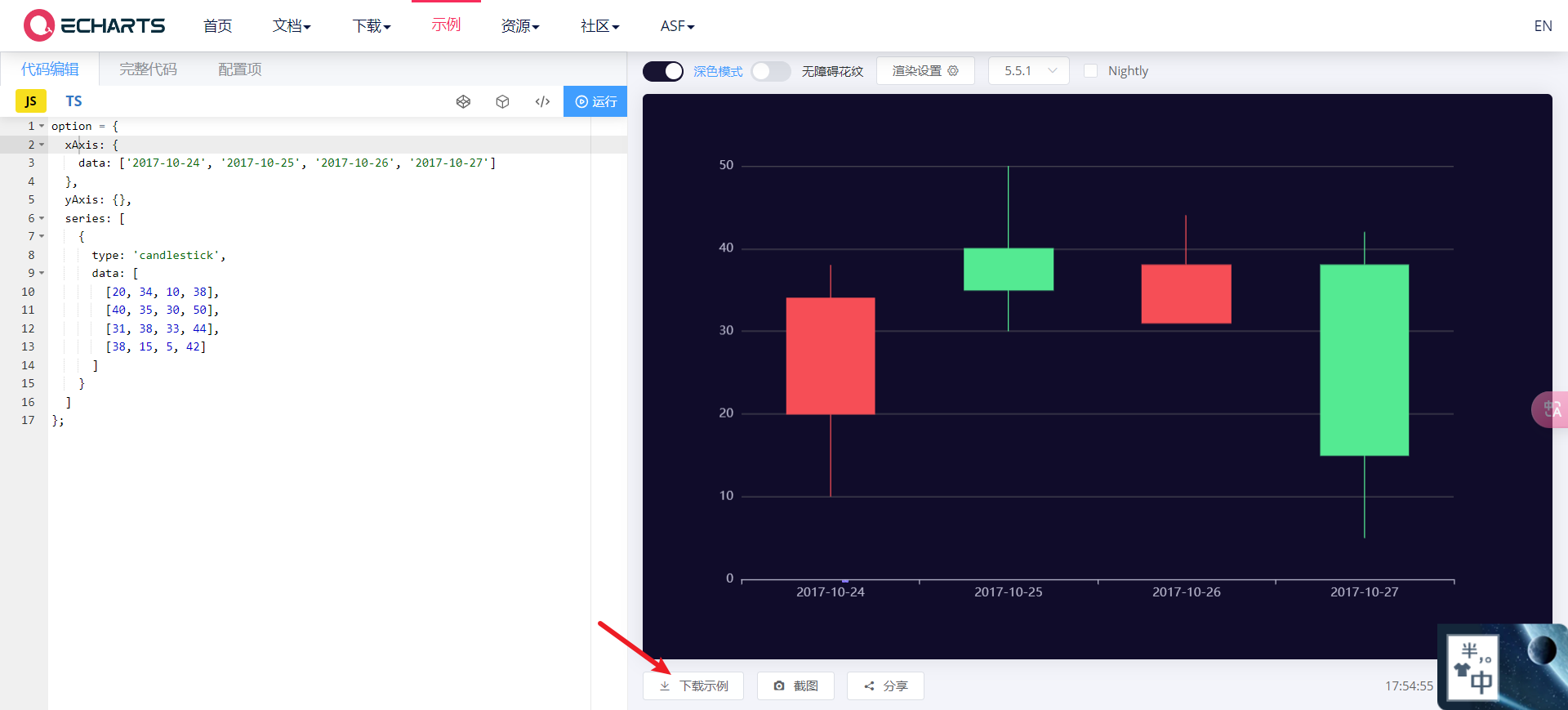

选择示例，点击相应示例，下载html代码

ECharts网址：https://echarts.apache.org/examples/zh/index.html#chart-type-map

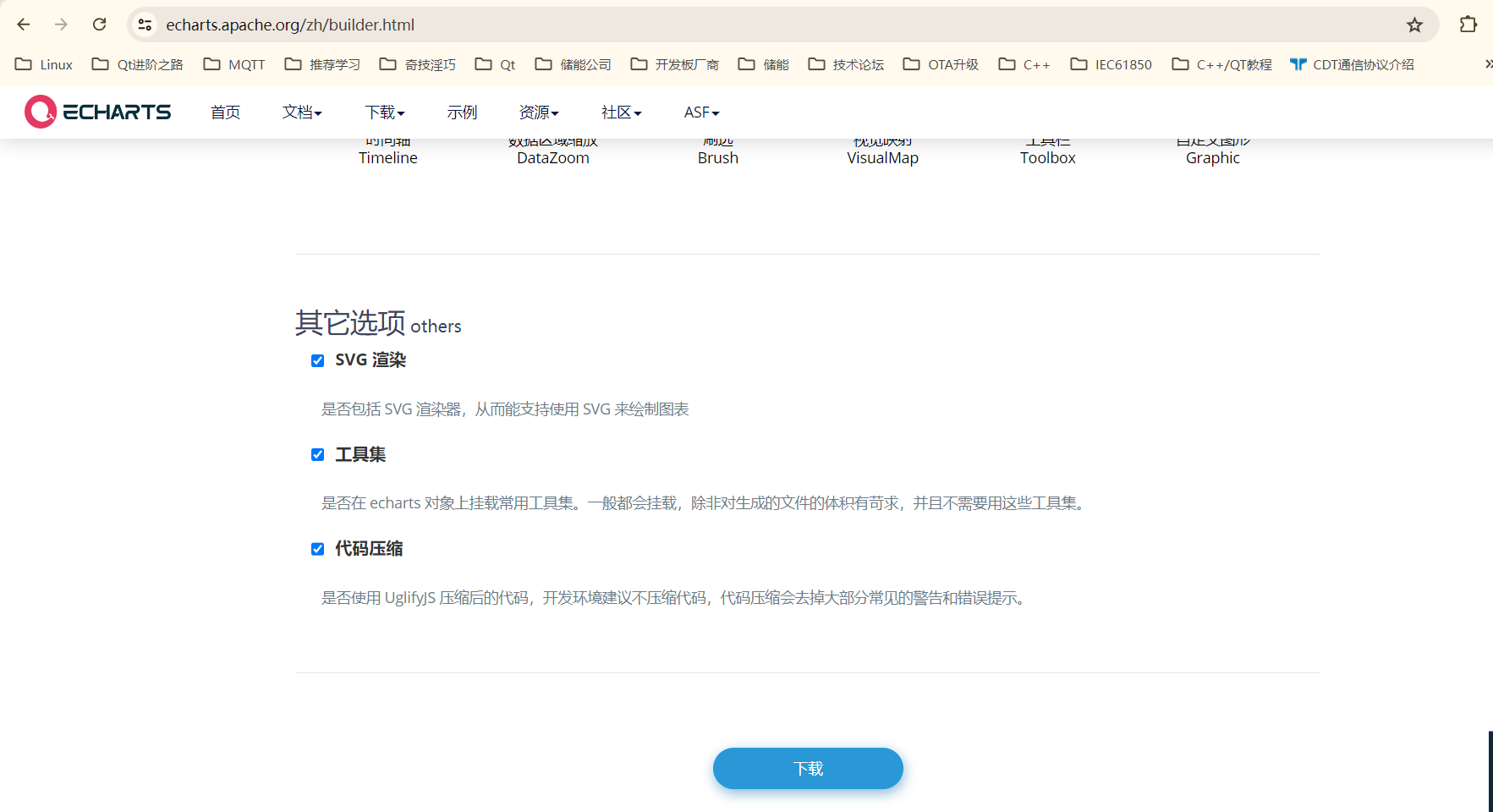

选择下载，点击“在线定制”

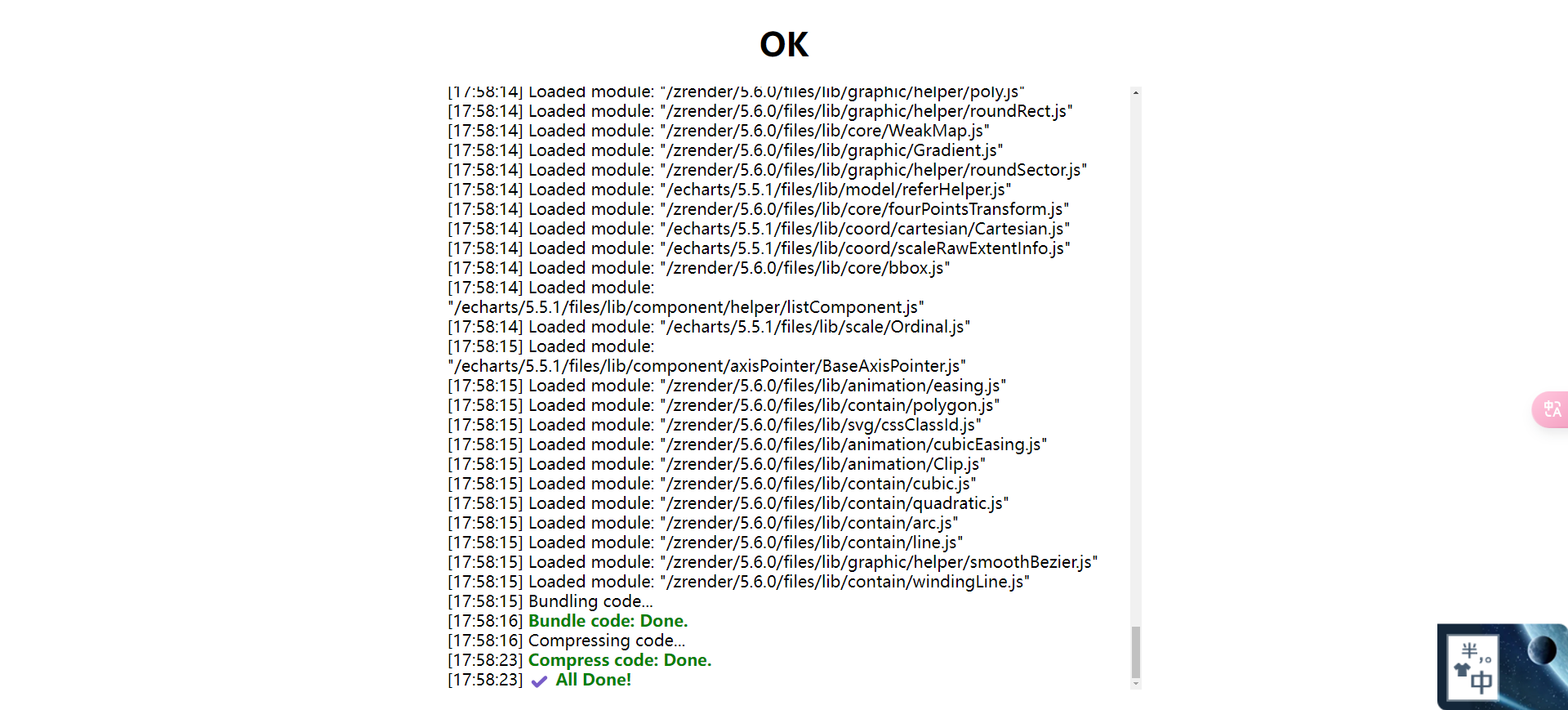

点击“下载”，编译产生js

使用QWebEngineView调用echarts html

QString _klinePath = exe_path + "/myecharts/candlestick-sh.html";ui->web_widget->setUrl(QUrl(_klinePath));

C++ Qt如何动态设置Echarts数据

利用runJavaScript函数，该函数提供了在 Web 引擎页面上运行 JavaScript 代码的方法

void runJavaScript(const QString& scriptSource);void runJavaScript(const QString& scriptSource, quint32 worldId);void runJavaScript(const QString& scriptSource, const QWebEngineCallback<const QVariant &> &resultCallback);void runJavaScript(const QString& scriptSource, quint32 worldId, const QWebEngineCallback<const QVariant &> &resultCallback);

1.C++ Qt ECharts显示K线图

示例：

widget.h：

#ifndef WIDGET_H#define WIDGET_H#include <QWidget>QT_BEGIN_NAMESPACEnamespace Ui { class Widget; }QT_END_NAMESPACEclass Widget : public QWidget{    Q_OBJECTpublic:    Widget(QWidget *parent = nullptr);    ~Widget();private:    Ui::Widget *ui;};#endif // WIDGET_H

widget.cpp：

#include "widget.h"#include "ui_widget.h"#include <QDebug>Widget::Widget(QWidget *parent)    : QWidget(parent)    , ui(new Ui::Widget){    ui->setupUi(this);    QString exe_path = qApp->applicationDirPath();    QString _klinePath = exe_path + "/myecharts/candlestick-simple.html";    // qDebug() << _klinePath;    ui->web_widget->setUrl(QUrl(_klinePath));    connect(ui->radioButton_kline, &QRadioButton::toggled, [=](bool checked){        if(checked)        {            ui->web_widget->setUrl(QUrl(_klinePath));        }    });    connect(ui->radioButton_line, &QRadioButton::toggled, [=](bool checked){        if(checked)        {            QString _linePath = exe_path + "/myecharts/line-smooth.html";            ui->web_widget->setUrl(QUrl(_linePath));        }    });}Widget::~Widget(){    delete ui;}

main.cpp：

#include "widget.h"#include <QApplication>int main(int argc, char *argv[]){    QApplication a(argc, argv);    Widget w;    w.show();    return a.exec();}

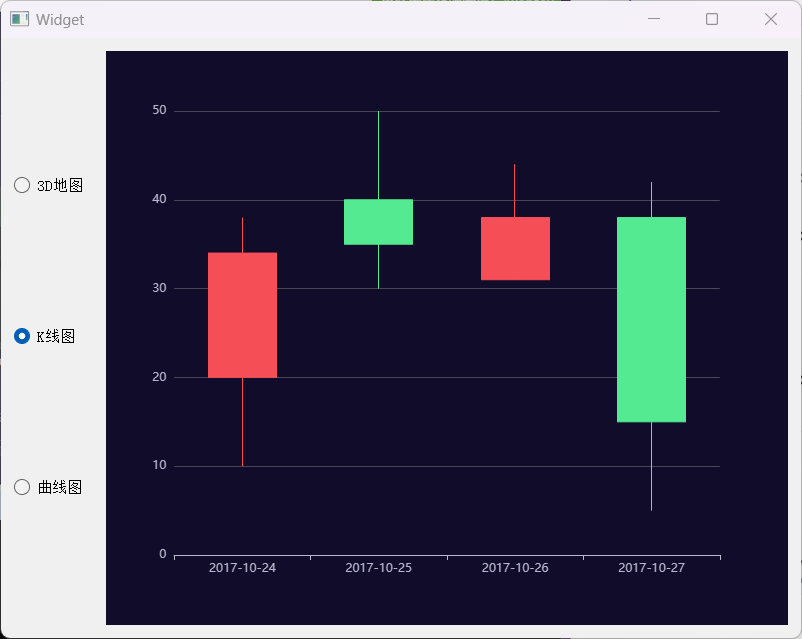

运行结果：

2.C++ Qt ECharts数据交互动态修改

示例：

widget.h：

#ifndef WIDGET_H#define WIDGET_H#include <QWidget>QT_BEGIN_NAMESPACEnamespace Ui { class Widget; }QT_END_NAMESPACEclass Widget : public QWidget{    Q_OBJECTpublic:    Widget(QWidget *parent = nullptr);    ~Widget();public slots:    void on_btnDefault_clicked();    void on_btnReDefine_clicked();private:    Ui::Widget *ui;};#endif // WIDGET_H

widget.cpp：

#include "widget.h"#include "ui_widget.h"#include <QJsonObject>#include <QJsonArray>#include <QJsonDocument>Widget::Widget(QWidget *parent)    : QWidget(parent)    , ui(new Ui::Widget){    ui->setupUi(this);    QString path = qApp->applicationDirPath() + "/echarts/line-simple.html";    ui->widget->setUrl(QUrl(path));}Widget::~Widget(){    delete ui;}void Widget::on_btnDefault_clicked(){    ui->widget->page()->runJavaScript("init()");}void Widget::on_btnReDefine_clicked(){    QJsonObject seriesData;    //设置x轴数据    QJsonArray dataX = {1, 5, 10, 15, 20, 25, 30, 35, 40};    seriesData.insert("data_xAxis", dataX);    //设置y轴数据    QJsonArray dataY = {100, 70, 1230, 110, 50, 890, 79, 128, 256};    seriesData.insert("data_yAxis", dataY);    QString optionStr = QJsonDocument(seriesData).toJson();    QString js = QString("load_data(%1)").arg(optionStr);    //C++调用js方法    ui->widget->page()->runJavaScript(js);}

main.cpp：

#include "widget.h"#include <QApplication>int main(int argc, char *argv[]){    QApplication a(argc, argv);    Widget w;    w.show();    return a.exec();}
