五、在Qt下加载QVTKWidget控件(VTK8.2.0),生成Visual Studio项目,显示点云(C++)

28 人参与  2024年09月11日 14:01  分类 : 《随便一记》  评论

点击全文阅读


前言:因为项目需要通过Qt进行显示点云,参考了很多博文,但是并没有全部正确的,东拼西凑算是实现了,花费了两天时间,时间有点久,能力还有有待提升~~
为此写篇博文记录一下。感谢各位大佬!!!

实现:在Qt下安装导入QVTKWidget控件,使用QVTKWidget控件进行显示点云

相关版本:VIsual Studio 2020、Qt5.12.10、VTK8.2.0

一、下载解压VTK

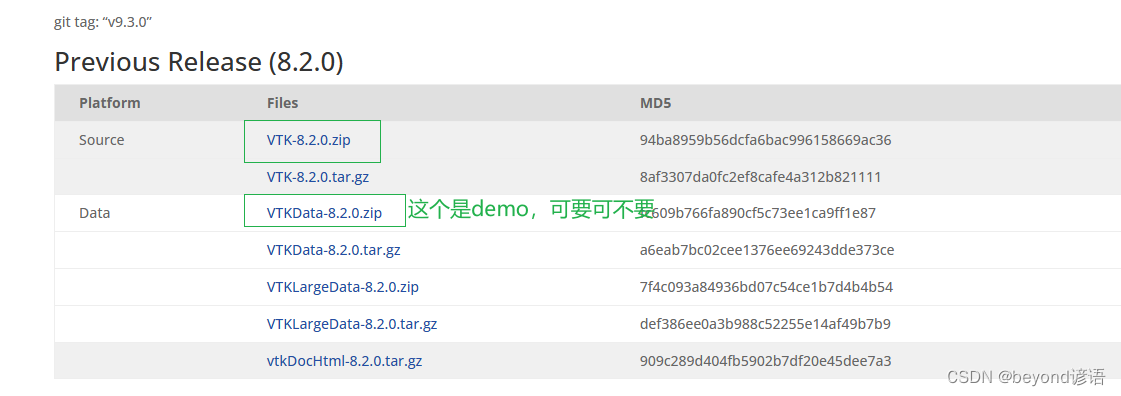

我使用的是VTK8.2.0,官网下载链接
注意:VTK8.2.0之后将不再有QVTKWidget这个控件!!!
之后的版本中,VTK移除了QVTKWidget控件,取而代之的是封装好的QVTKOpenGLNativeWidget类,其继承QWidget类;使用话,需要创建一个QWidget控件,将其提升为QVTKOpenGLNativateWidget类即可
在这里插入图片描述

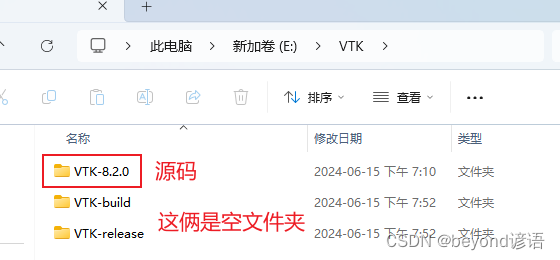

解压到E:\VTK,创建空文件夹VTK-build,用于存放ALL_BUILD生成的内容
创建空文件夹VTK-release,用于存放INSTALL生成的内容
文件夹VTK-8.2.0为源码文件夹
在这里插入图片描述

二、CMake对源码进行编译

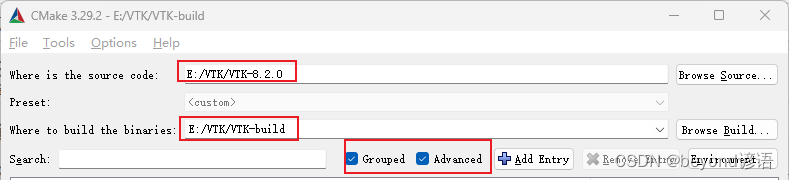

1,选择源和build路径

一个是源码路径:E:/VTK/VTK-release
一个是build路径:E:/VTK/VTK-build,也就是将来项目生成的位置
在这里插入图片描述

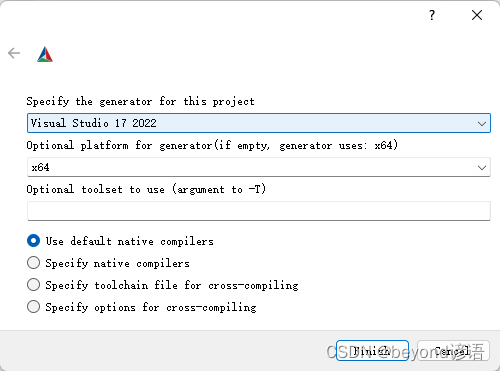

2,根据自己的情况选择,我的直接默认,第二栏默认是x64

在这里插入图片描述

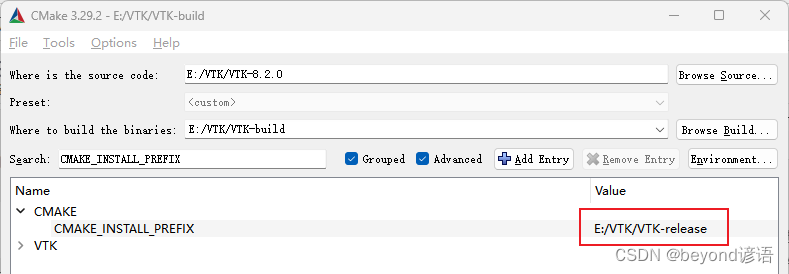

3,修改CMAKE_INSTALL_PREFIX,路径选择之前创建的文件夹E:/VTK/VTK-release

存放使用VTK时所需要的lib、dll、头文件等
在这里插入图片描述

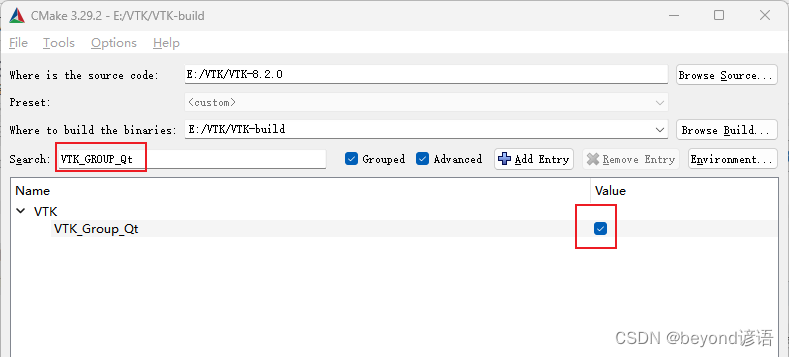

4,勾选VTK_GROUP_Qt

在这里插入图片描述

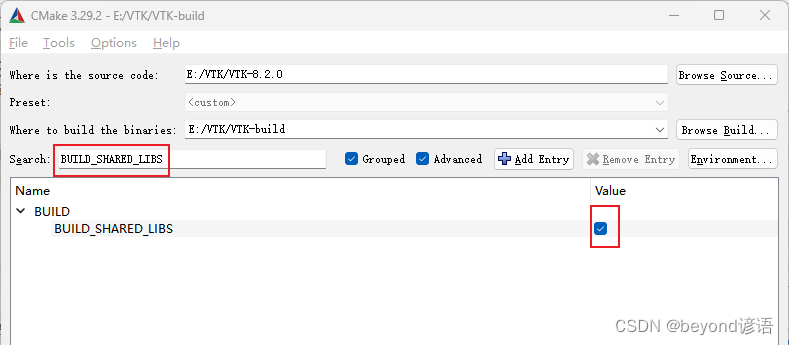

5,勾选BUILD_SHARED_LIBS

在这里插入图片描述

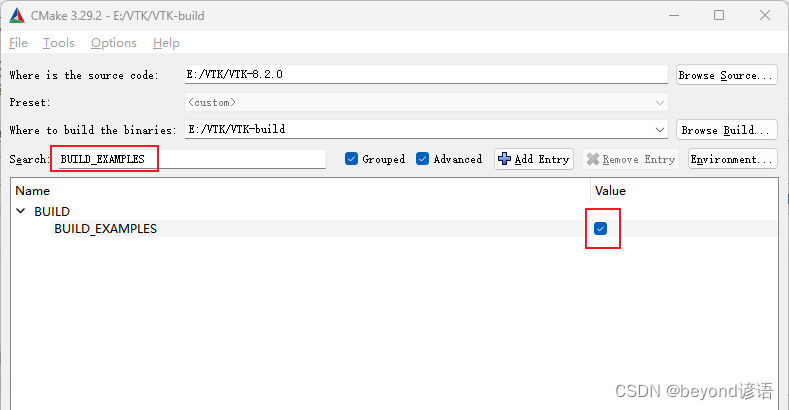

6,勾选BUILD_EXAMPLES

在这里插入图片描述

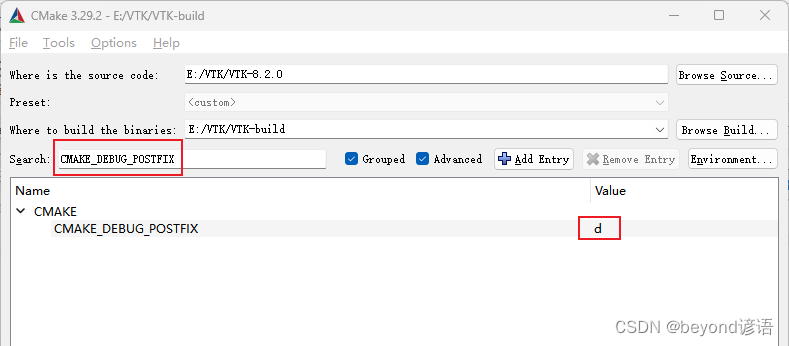

7,CMAKE_DEBUG_POSTFIX后面加上后缀d,用于区分Debug版本

在这里插入图片描述

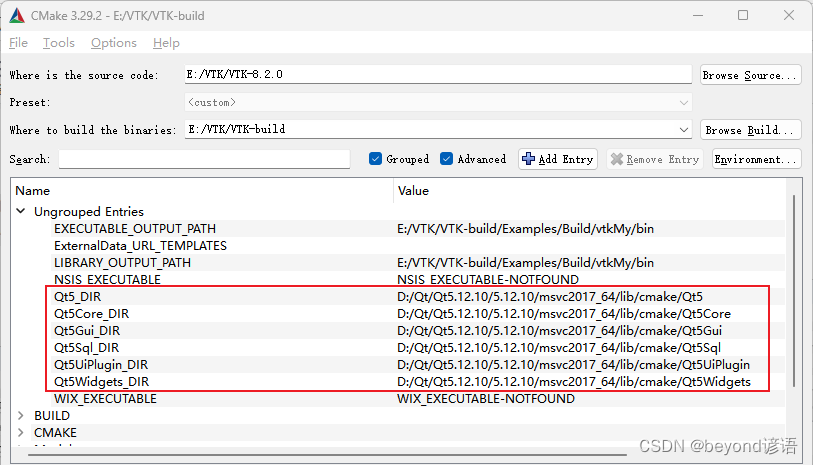

8,检测Qt路径是否正确

在这里插入图片描述

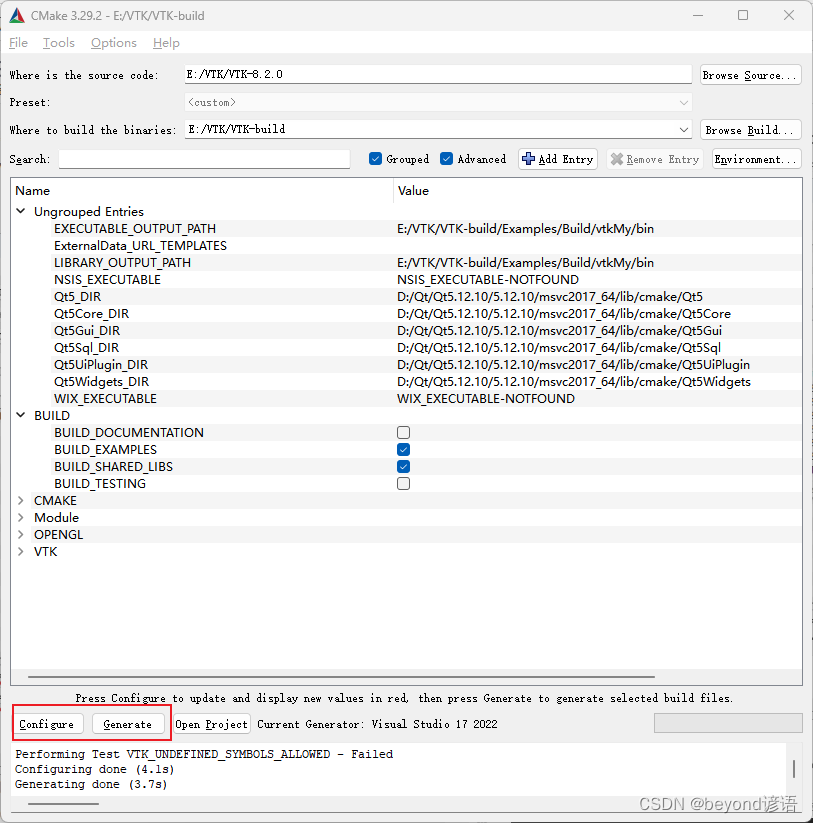

9,再次ConfigureGenerate即可

在这里插入图片描述

三、配置Visual Studio和QVTKWidget控件

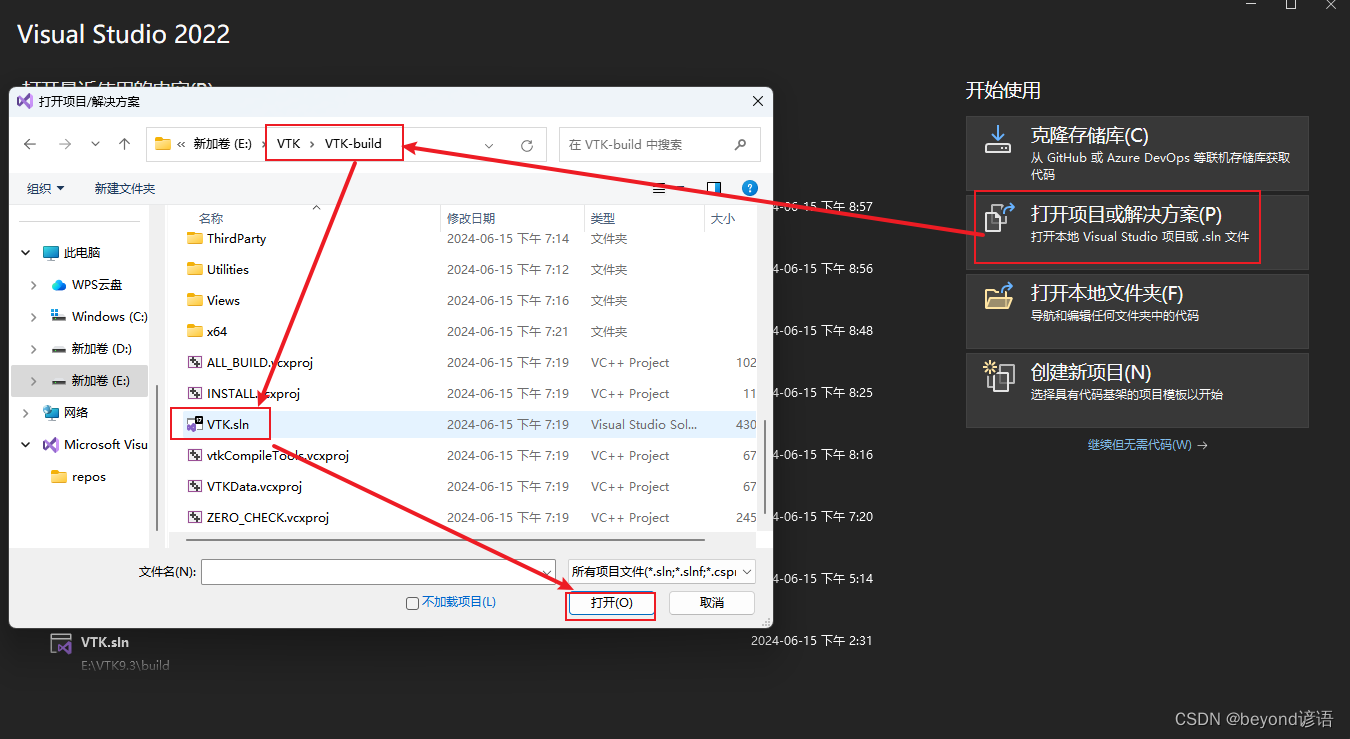

管理员身份打开Visual Studio,打开项目选择生成的这个VTK项目,E:\VTK\VTK-build
在这里插入图片描述

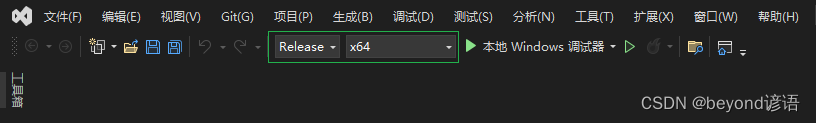

切换SDK为Release x64,这点很重要!!!
在这里插入图片描述

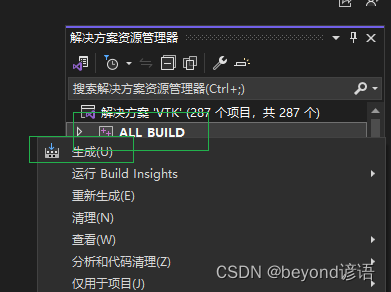

1,找到ALL_BUILD进行生成,时间有点久,可以去做些其他的事情

在这里插入图片描述

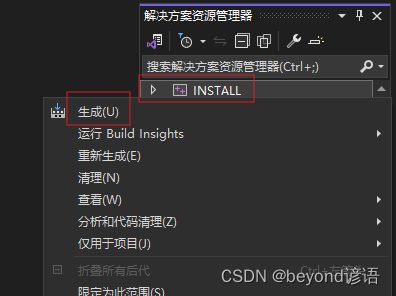

2,找到INSTALL也进行生成,这个快,稍等片刻

在这里插入图片描述

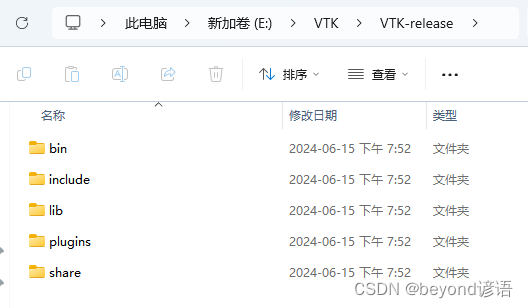

3,运行完成之后,会在E:\VTK\VTK-release下出现五个文件夹

在这里插入图片描述

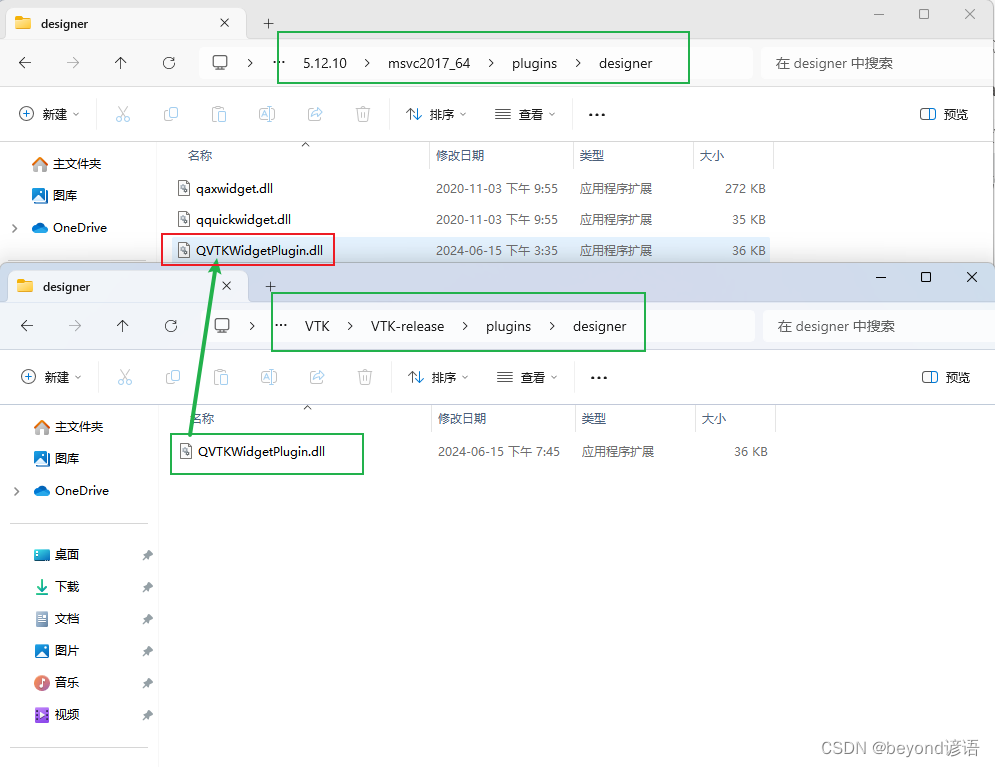

4,将(E:\VTK\VTK-release\plugins\designer)中的QVTKWidgetPlugin.dll复制到Qt下面(D:\Qt\Qt5.12.10\5.12.10\msvc2017_64\plugins\designer)

在这里插入图片描述

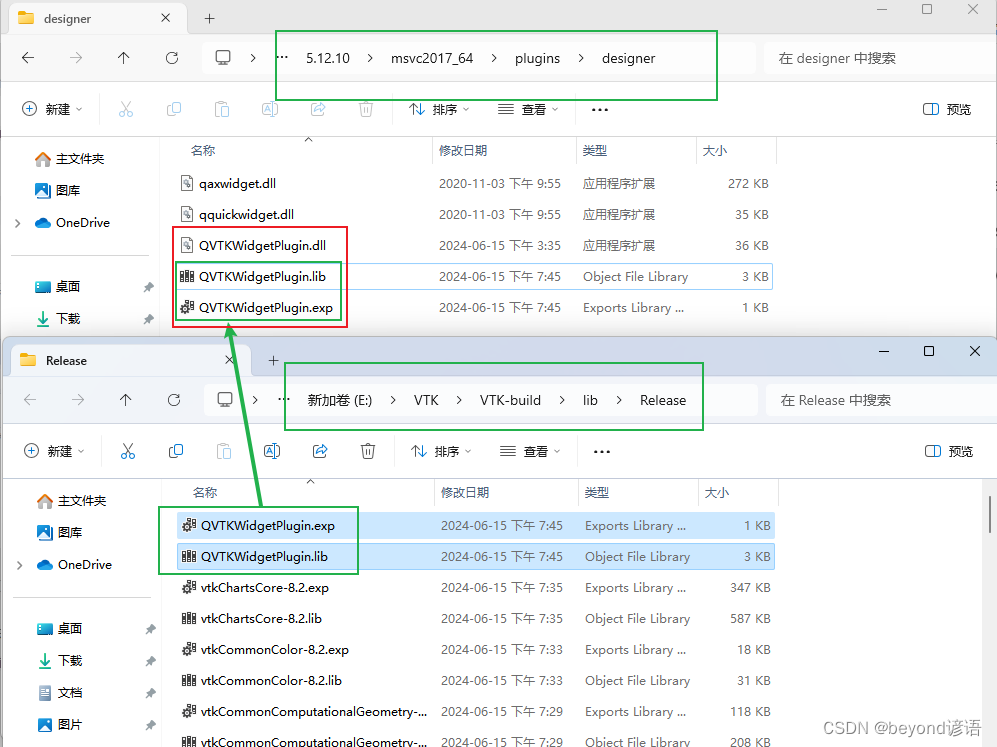

同理在(E:\VTK\VTK-build\lib\Release)下找到QVTKWidgetPlugin.expQVTKWidgetPlugin.lib也一并复制到Qt下面(D:\Qt\Qt5.12.10\5.12.10\msvc2017_64\plugins\designer)
在这里插入图片描述

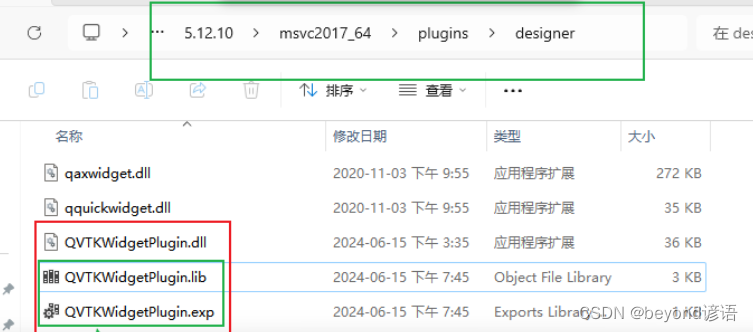

最终需要在Qt下多出三个文件:
QVTKWidgetPlugin.dll
QVTKWidgetPlugin.lib
QVTKWidgetPlugin.exp
在这里插入图片描述

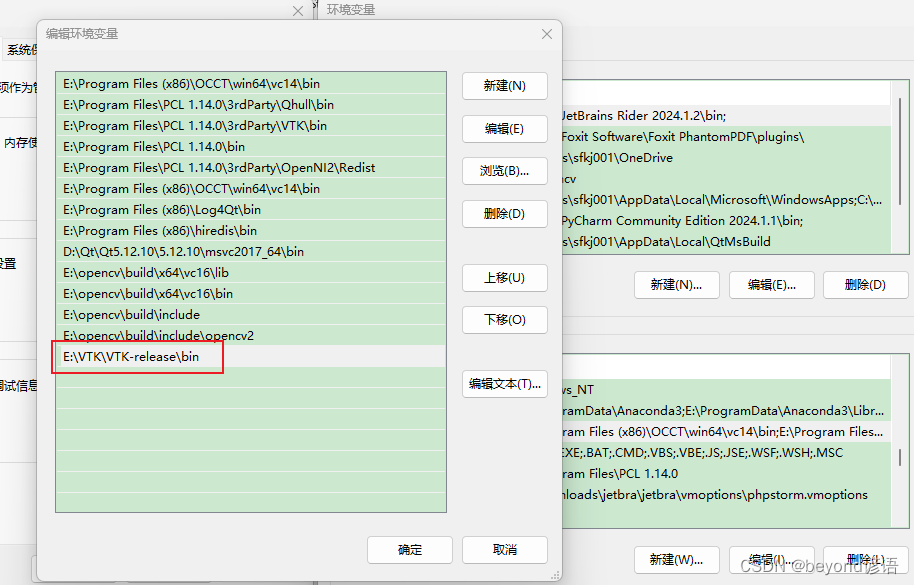

5,配置环境变量

在系统环境变量path中加入E:\VTK\VTK-release\bin
在这里插入图片描述

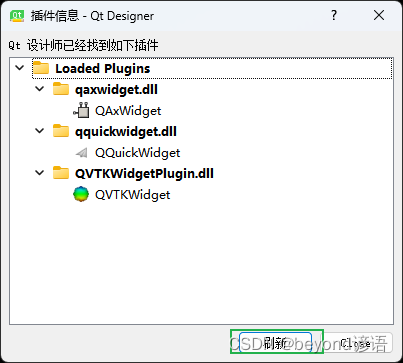

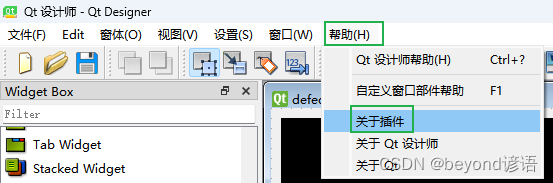

6,随便用Qt Designer打开一个ui,帮助–>关于插件–>刷新就出现了QVTKWidget控件了

在这里插入图片描述
在这里插入图片描述

四、测试QVTKWidget控件是否可以正常运行

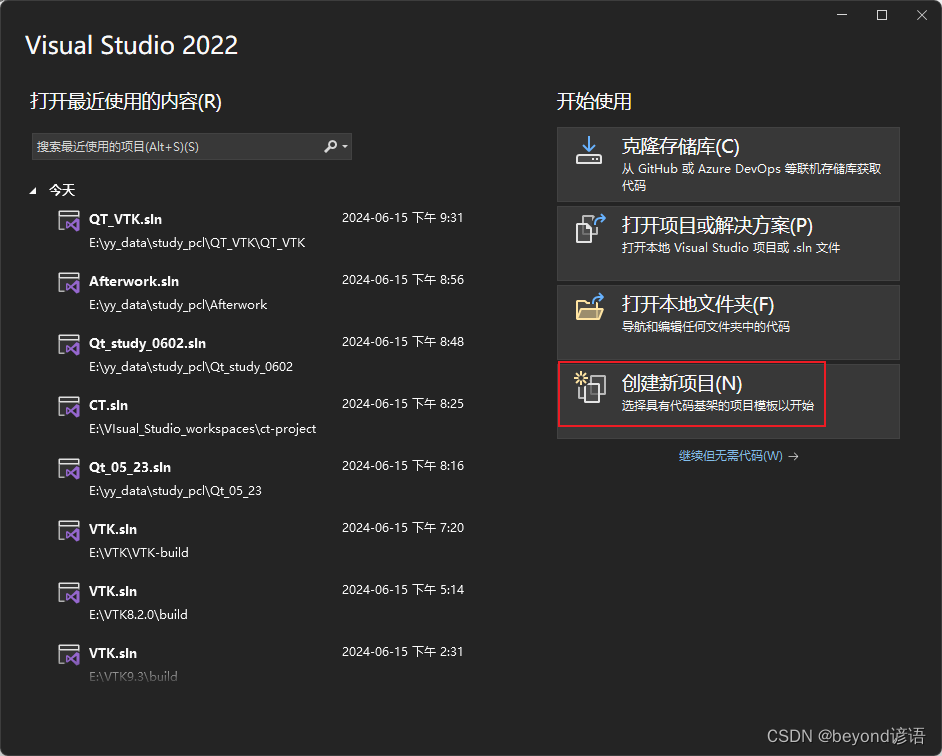

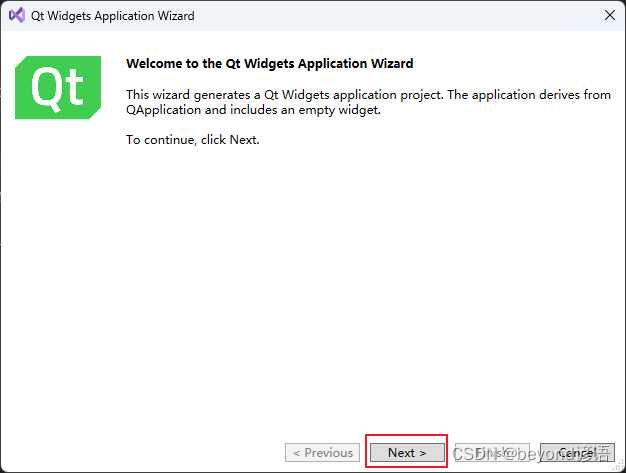

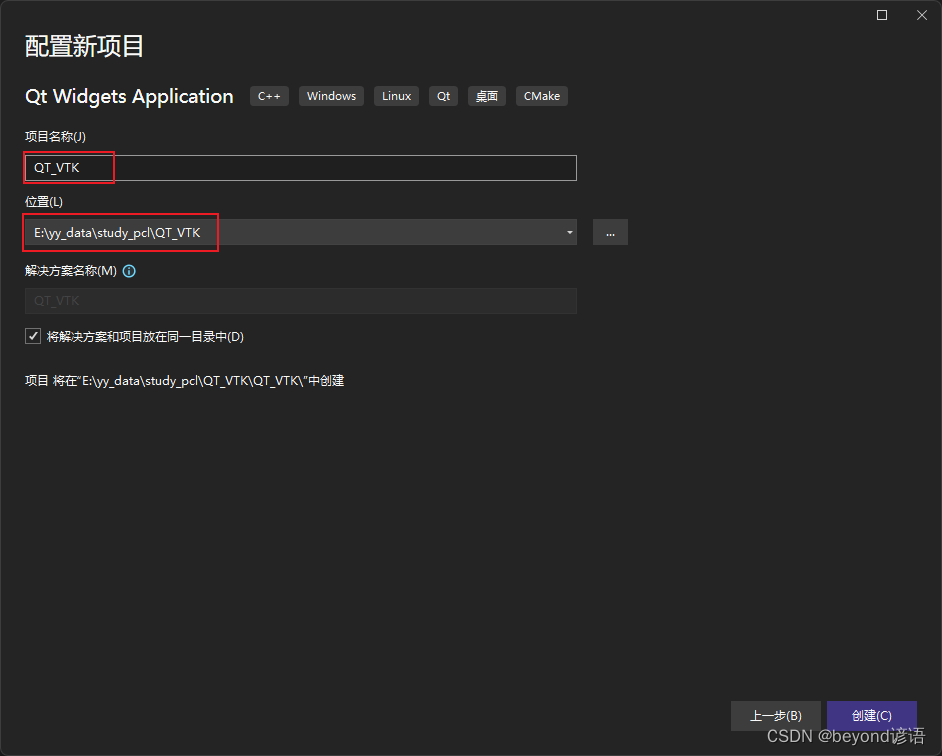

1,随便创建一个Qt项目,我这里是QT_VTK

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

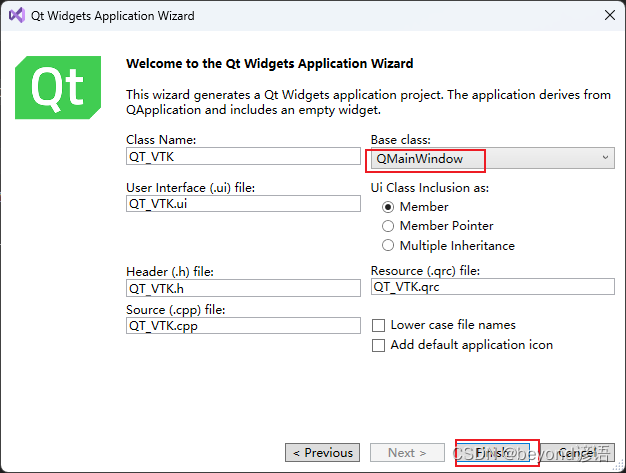

我这里就使用QMainWindow了
在这里插入图片描述

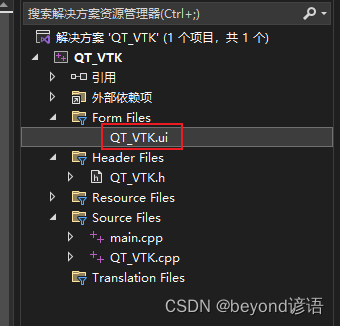

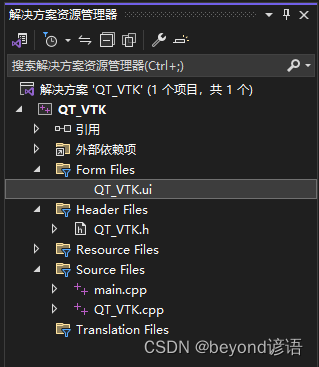

2,打开QT_VTK.ui页面

在这里插入图片描述

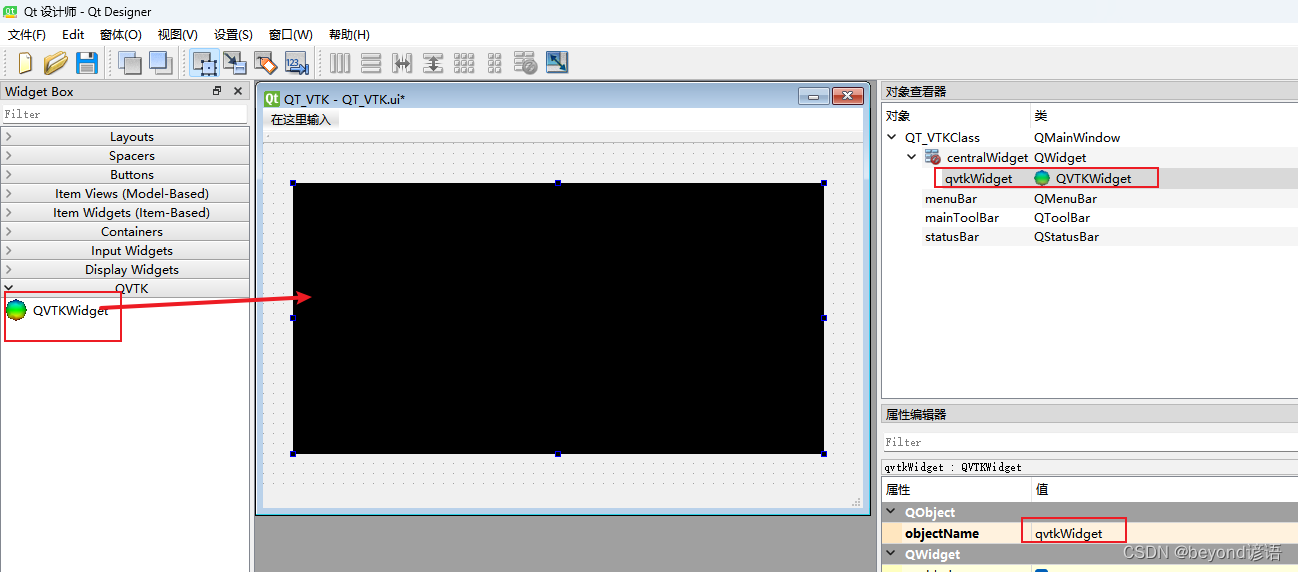

拖拽一个QVTKWidget控件,起名为qvtkWidget
在这里插入图片描述
切换SDK为Release x64下
在这里插入图片描述

3,配置VTK属性表

这里新建了一个yy_vtk属性表

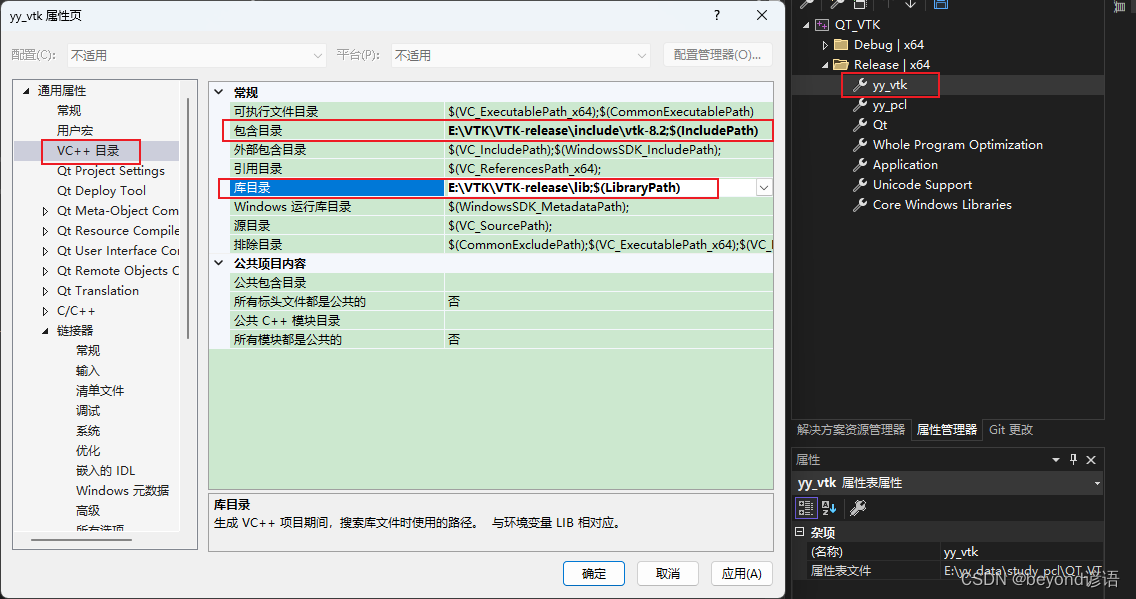

VC++目录下

包含目录为:E:\VTK\VTK-release\include\vtk-8.2
库目录为:E:\VTK\VTK-release\lib
在这里插入图片描述

链接器-->输入->附加依赖项

从下面来的同学,返回点我。往下走的同学不用理会~

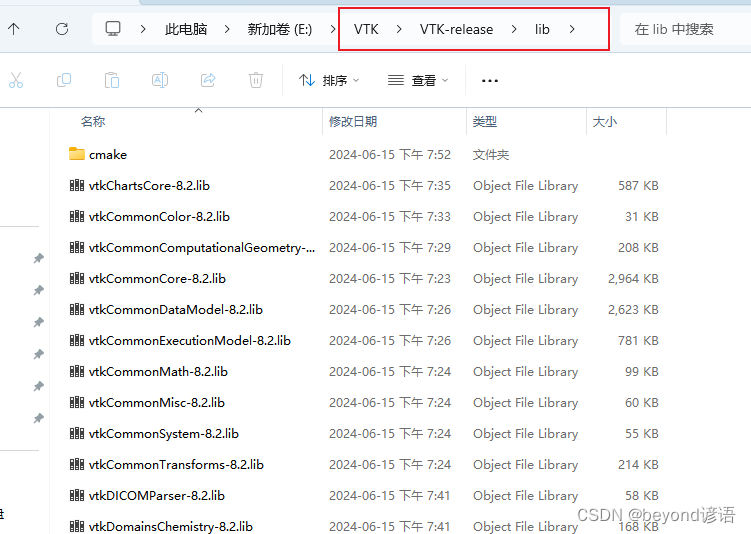

也就是E:\VTK\VTK-release\lib下的所有.lib文件名称,需要挨个复制粘贴
在这里插入图片描述

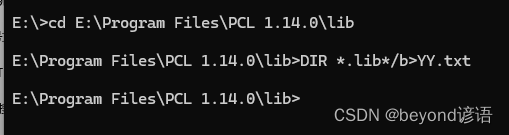

敲黑板!!!小技巧:

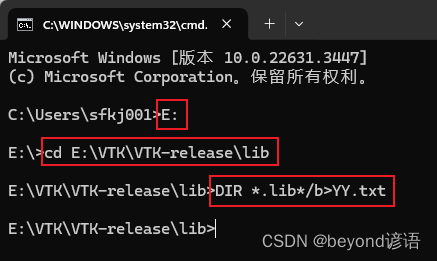

打开cmd
输入命令:
E:
cd E:\VTK\VTK-release\lib
DIR *.lib*/b>YY.txt // 语句的意思是将此路径下的所后缀是.lib*的文件(*.lib**为通配符,最后一个也有一个*哈),以名称(/b)的形式写入到YY.txt
在这里插入图片描述

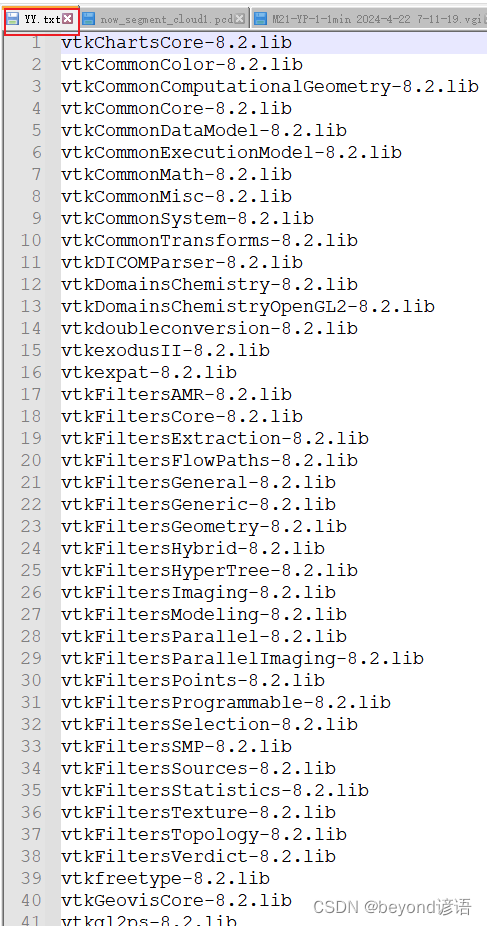

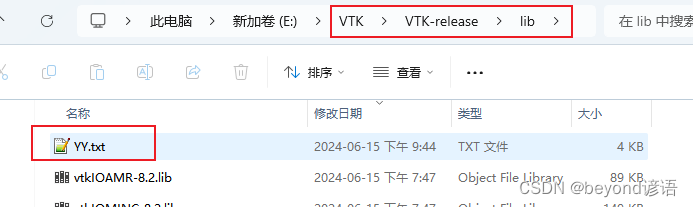

这样就会在E:\VTK\VTK-release\lib下生成一个YY.txt里面包含了所有.lib*的文件名称
在这里插入图片描述
在这里插入图片描述

vtkChartsCore-8.2.lib
vtkCommonColor-8.2.lib
vtkCommonComputationalGeometry-8.2.lib
vtkCommonCore-8.2.lib
vtkCommonDataModel-8.2.lib
vtkCommonExecutionModel-8.2.lib
vtkCommonMath-8.2.lib
vtkCommonMisc-8.2.lib
vtkCommonSystem-8.2.lib
vtkCommonTransforms-8.2.lib
vtkDICOMParser-8.2.lib
vtkDomainsChemistry-8.2.lib
vtkDomainsChemistryOpenGL2-8.2.lib
vtkdoubleconversion-8.2.lib
vtkexodusII-8.2.lib
vtkexpat-8.2.lib
vtkFiltersAMR-8.2.lib
vtkFiltersCore-8.2.lib
vtkFiltersExtraction-8.2.lib
vtkFiltersFlowPaths-8.2.lib
vtkFiltersGeneral-8.2.lib
vtkFiltersGeneric-8.2.lib
vtkFiltersGeometry-8.2.lib
vtkFiltersHybrid-8.2.lib
vtkFiltersHyperTree-8.2.lib
vtkFiltersImaging-8.2.lib
vtkFiltersModeling-8.2.lib
vtkFiltersParallel-8.2.lib
vtkFiltersParallelImaging-8.2.lib
vtkFiltersPoints-8.2.lib
vtkFiltersProgrammable-8.2.lib
vtkFiltersSelection-8.2.lib
vtkFiltersSMP-8.2.lib
vtkFiltersSources-8.2.lib
vtkFiltersStatistics-8.2.lib
vtkFiltersTexture-8.2.lib
vtkFiltersTopology-8.2.lib
vtkFiltersVerdict-8.2.lib
vtkfreetype-8.2.lib
vtkGeovisCore-8.2.lib
vtkgl2ps-8.2.lib
vtkglew-8.2.lib
vtkGUISupportQt-8.2.lib
vtkGUISupportQtSQL-8.2.lib
vtkhdf5-8.2.lib
vtkhdf5_hl-8.2.lib
vtkImagingColor-8.2.lib
vtkImagingCore-8.2.lib
vtkImagingFourier-8.2.lib
vtkImagingGeneral-8.2.lib
vtkImagingHybrid-8.2.lib
vtkImagingMath-8.2.lib
vtkImagingMorphological-8.2.lib
vtkImagingSources-8.2.lib
vtkImagingStatistics-8.2.lib
vtkImagingStencil-8.2.lib
vtkInfovisCore-8.2.lib
vtkInfovisLayout-8.2.lib
vtkInteractionImage-8.2.lib
vtkInteractionStyle-8.2.lib
vtkInteractionWidgets-8.2.lib
vtkIOAMR-8.2.lib
vtkIOAsynchronous-8.2.lib
vtkIOCityGML-8.2.lib
vtkIOCore-8.2.lib
vtkIOEnSight-8.2.lib
vtkIOExodus-8.2.lib
vtkIOExport-8.2.lib
vtkIOExportOpenGL2-8.2.lib
vtkIOExportPDF-8.2.lib
vtkIOGeometry-8.2.lib
vtkIOImage-8.2.lib
vtkIOImport-8.2.lib
vtkIOInfovis-8.2.lib
vtkIOLegacy-8.2.lib
vtkIOLSDyna-8.2.lib
vtkIOMINC-8.2.lib
vtkIOMovie-8.2.lib
vtkIONetCDF-8.2.lib
vtkIOParallel-8.2.lib
vtkIOParallelXML-8.2.lib
vtkIOPLY-8.2.lib
vtkIOSegY-8.2.lib
vtkIOSQL-8.2.lib
vtkIOTecplotTable-8.2.lib
vtkIOVeraOut-8.2.lib
vtkIOVideo-8.2.lib
vtkIOXML-8.2.lib
vtkIOXMLParser-8.2.lib
vtkjpeg-8.2.lib
vtkjsoncpp-8.2.lib
vtklibharu-8.2.lib
vtklibxml2-8.2.lib
vtkLocalExample-8.2.lib
vtklz4-8.2.lib
vtklzma-8.2.lib
vtkmetaio-8.2.lib
vtkNetCDF-8.2.lib
vtkogg-8.2.lib
vtkParallelCore-8.2.lib
vtkpng-8.2.lib
vtkproj-8.2.lib
vtkpugixml-8.2.lib
vtkRenderingAnnotation-8.2.lib
vtkRenderingContext2D-8.2.lib
vtkRenderingContextOpenGL2-8.2.lib
vtkRenderingCore-8.2.lib
vtkRenderingFreeType-8.2.lib
vtkRenderingGL2PSOpenGL2-8.2.lib
vtkRenderingImage-8.2.lib
vtkRenderingLabel-8.2.lib
vtkRenderingLOD-8.2.lib
vtkRenderingOpenGL2-8.2.lib
vtkRenderingQt-8.2.lib
vtkRenderingVolume-8.2.lib
vtkRenderingVolumeOpenGL2-8.2.lib
vtksqlite-8.2.lib
vtksys-8.2.lib
vtktheora-8.2.lib
vtktiff-8.2.lib
vtkverdict-8.2.lib
vtkViewsContext2D-8.2.lib
vtkViewsCore-8.2.lib
vtkViewsInfovis-8.2.lib
vtkViewsQt-8.2.lib
vtkzlib-8.2.lib

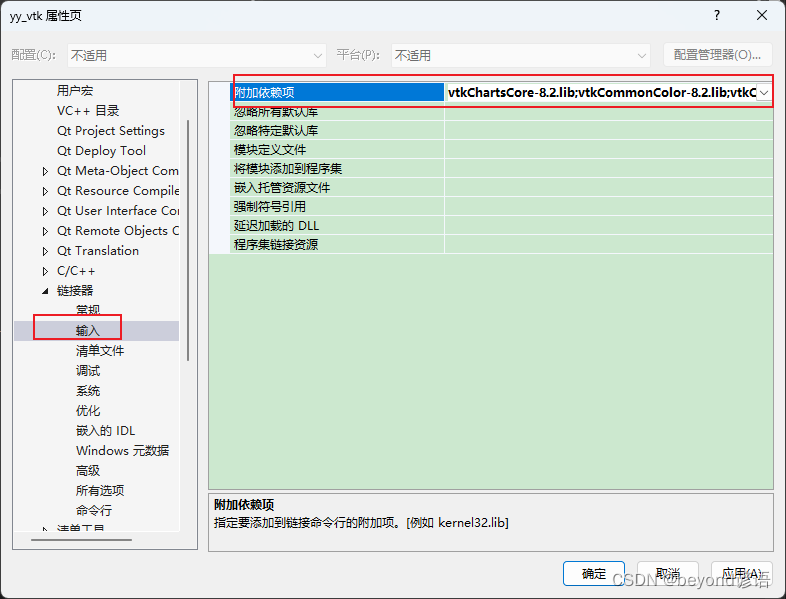

复制一下,粘贴到附加依赖项
在这里插入图片描述

4,可能会遇到的问题

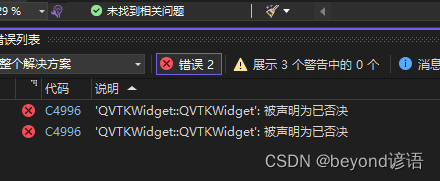

①编译运行,报错:QVTKWidget被声明为已否决

在这里插入图片描述
解决方法:需要把SDL检查关掉

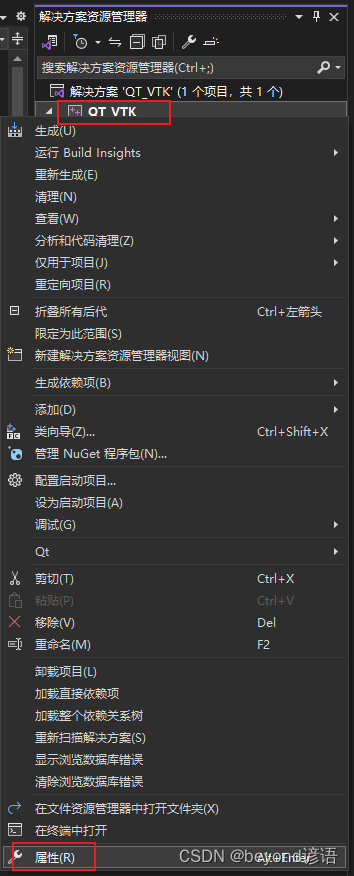

右击项目属性
在这里插入图片描述

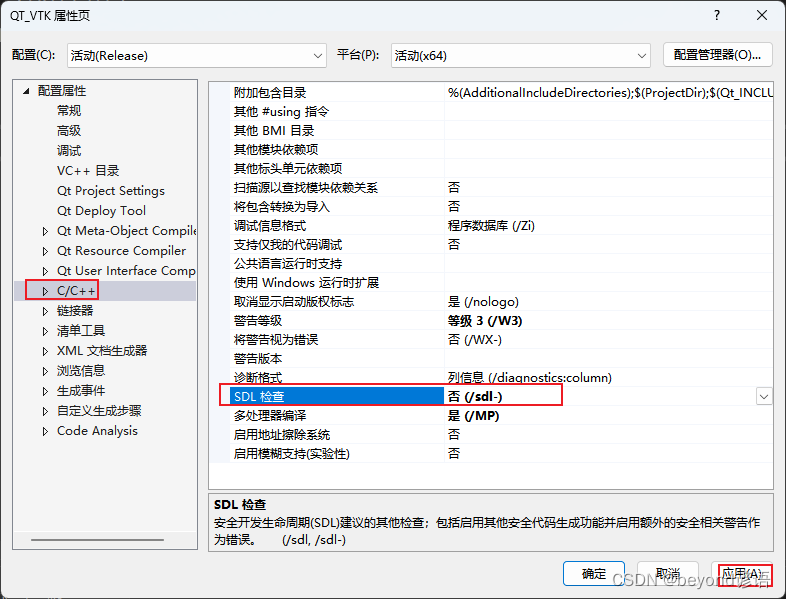

在C/C++下把SDL检查设为
在这里插入图片描述

②编译运行,报错:没有为 vtkGUISupportQt-8.2.dll 加载的符号文件

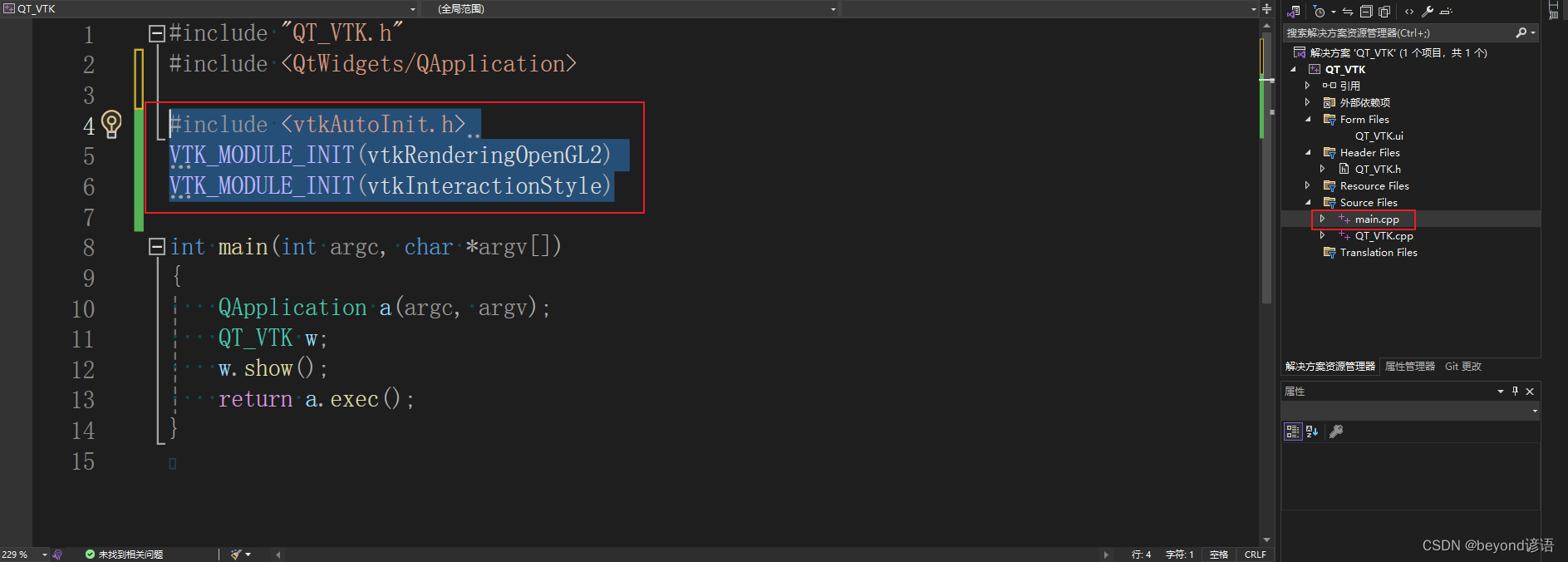

解决方法:在主函数中加入下列代码块

#include <vtkAutoInit.h>VTK_MODULE_INIT(vtkRenderingOpenGL2)VTK_MODULE_INIT(vtkInteractionStyle)

在这里插入图片描述

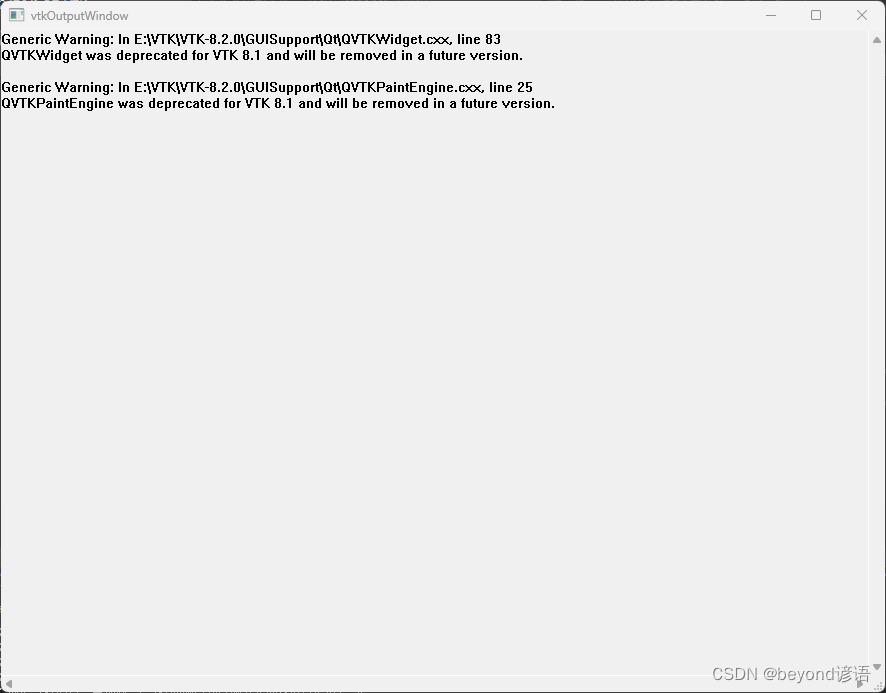

③出现vitoutput窗口,提示版本太低不兼容等警告信息,很烦人

在这里插入图片描述
解决方法:在main.cpp
Ⅰ 加入头文件#include "vtkoutputwindow.h"
Ⅱ 在main主函数里面第一行加入vtkOutputWindow::SetGlobalWarningDisplay(0);

#include <QtWidgets/QApplication>#include "QT_VTK.h"#include "vtkoutputwindow.h" // 加入Ⅰint main(int argc, char *argv[]) {  vtkOutputWindow::SetGlobalWarningDisplay(0); // 加入Ⅱ  QApplication a(argc, argv);  QT_VTK w;  w.show();  return a.exec();}

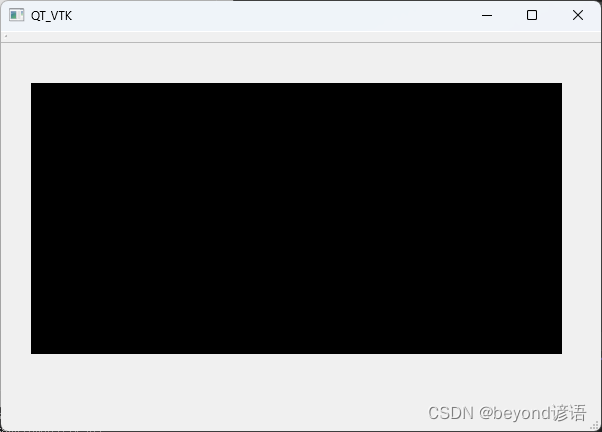

5,编译运行,成功

在这里插入图片描述

五、在QVTKWidget控件中显示点云

1,配置PCL属性表

这里新建了一个yy_pcl属性表
在这里插入图片描述

VC++目录下

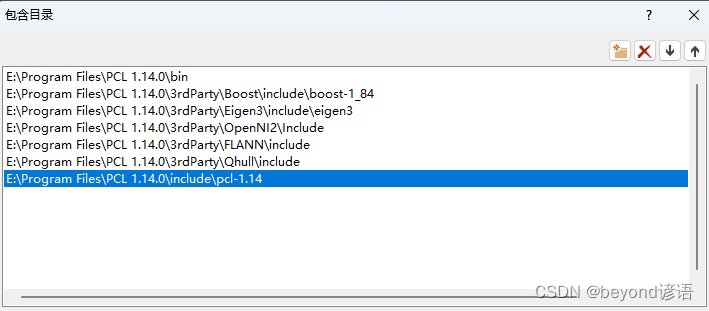

包含目录:

E:\Program Files\PCL 1.14.0\binE:\Program Files\PCL 1.14.0\3rdParty\Boost\include\boost-1_84E:\Program Files\PCL 1.14.0\3rdParty\Eigen3\include\eigen3E:\Program Files\PCL 1.14.0\3rdParty\OpenNI2\IncludeE:\Program Files\PCL 1.14.0\3rdParty\FLANN\includeE:\Program Files\PCL 1.14.0\3rdParty\Qhull\includeE:\Program Files\PCL 1.14.0\include\pcl-1.14这个不要哈,PCL自带vtk,但是我们要是使用的是之前编译的VTK,之前VTK属性表里面就已经配置好了,这里就不需要了!!!E:\Program Files\PCL 1.14.0\3rdParty\VTK\include\vtk-9.3

在这里插入图片描述

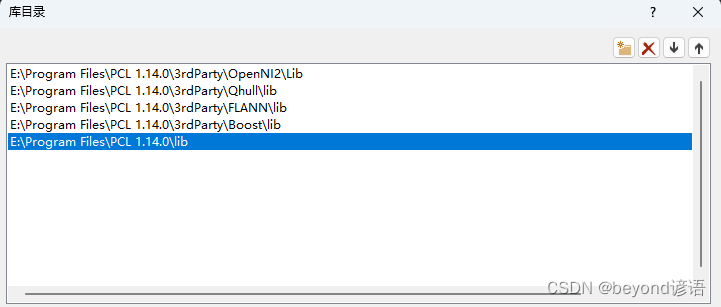

库目录:

E:\Program Files\PCL 1.14.0\3rdParty\OpenNI2\LibE:\Program Files\PCL 1.14.0\3rdParty\Qhull\libE:\Program Files\PCL 1.14.0\3rdParty\FLANN\libE:\Program Files\PCL 1.14.0\3rdParty\Boost\libE:\Program Files\PCL 1.14.0\lib同样,这里PCL自带的VTK也不需要再添加了E:\Program Files\PCL 1.14.0\3rdParty\VTK\lib

在这里插入图片描述

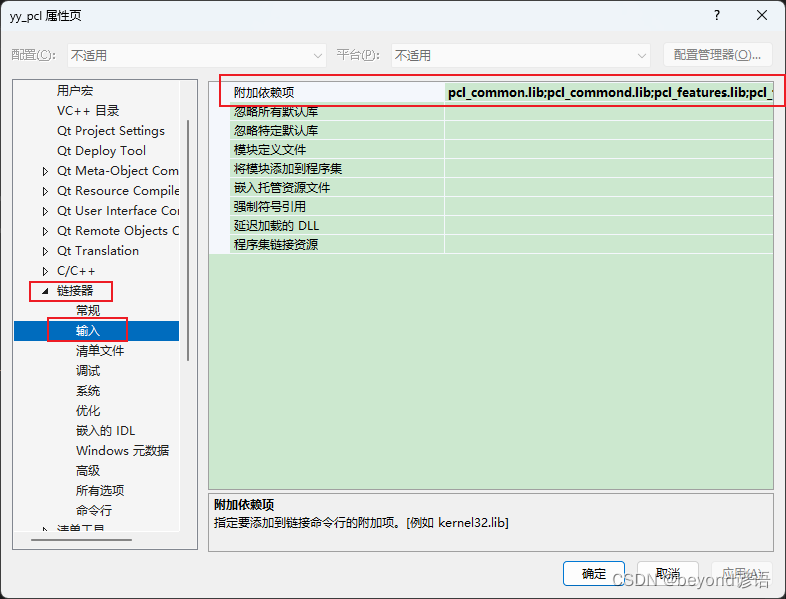

链接器->输入->附加依赖项

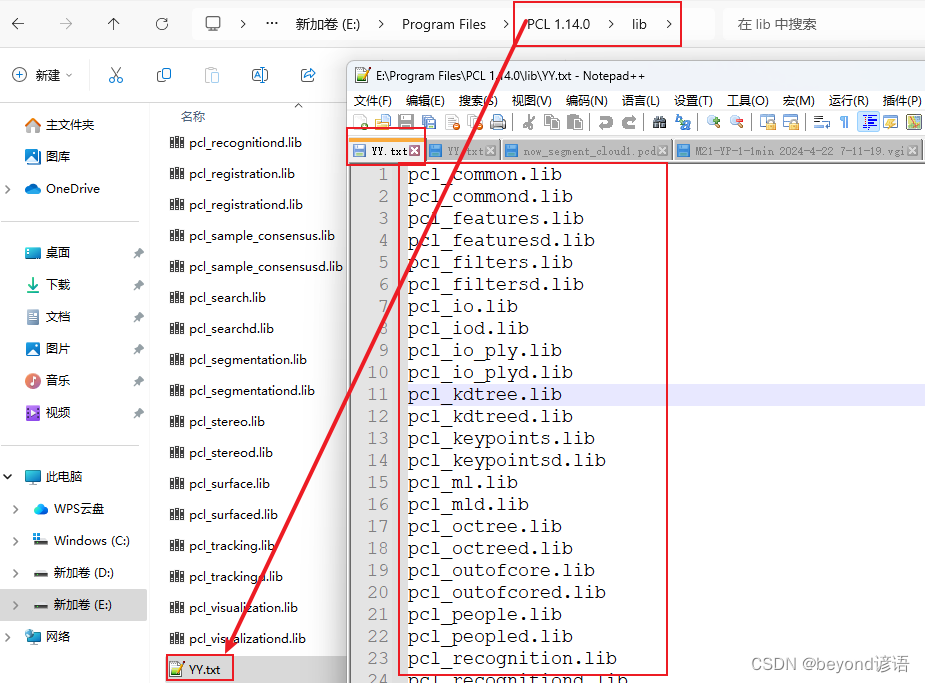

可参考博文上述位置 链接器->输入->附加依赖项,都是类似的操作,这里就不再重复
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

pcl_common.lib
pcl_commond.lib
pcl_features.lib
pcl_featuresd.lib
pcl_filters.lib
pcl_filtersd.lib
pcl_io.lib
pcl_iod.lib
pcl_io_ply.lib
pcl_io_plyd.lib
pcl_kdtree.lib
pcl_kdtreed.lib
pcl_keypoints.lib
pcl_keypointsd.lib
pcl_ml.lib
pcl_mld.lib
pcl_octree.lib
pcl_octreed.lib
pcl_outofcore.lib
pcl_outofcored.lib
pcl_people.lib
pcl_peopled.lib
pcl_recognition.lib
pcl_recognitiond.lib
pcl_registration.lib
pcl_registrationd.lib
pcl_sample_consensus.lib
pcl_sample_consensusd.lib
pcl_search.lib
pcl_searchd.lib
pcl_segmentation.lib
pcl_segmentationd.lib
pcl_stereo.lib
pcl_stereod.lib
pcl_surface.lib
pcl_surfaced.lib
pcl_tracking.lib
pcl_trackingd.lib
pcl_visualization.lib
pcl_visualizationd.lib

(回来了?咱们继续!)

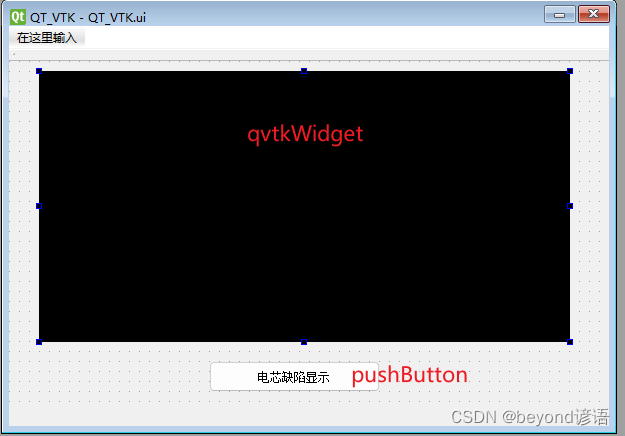

2,编写QT_VTK.ui界面

在这里插入图片描述
在这里插入图片描述
实现功能:点击pushButton,会在qvtkWidget控件上显示点云(以一个八边形圆柱体为例)

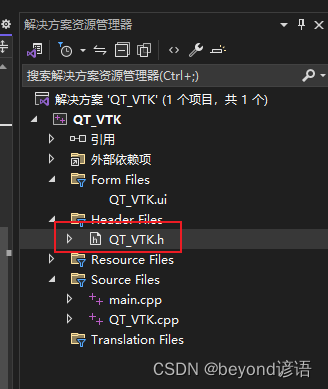

3,编写QT_VTK.h头文件

在这里插入图片描述
函数initialVtkWidget负责在QVTKWidget控件上显示

#pragma once#include <QtWidgets/QMainWindow>#include "ui_QT_VTK.h"#include <vtkRenderWindow.h>#include <pcl/io/pcd_io.h>#include <pcl/point_types.h>#include <pcl/visualization/pcl_visualizer.h>#include <pcl/io/pcd_io.h>#include <pcl/point_types.h>#include <pcl/visualization/pcl_visualizer.h>class QT_VTK : public QMainWindow{    Q_OBJECTpublic:    QT_VTK(QWidget *parent = nullptr);    ~QT_VTK();private:    Ui::QT_VTKClass ui;    void initialVtkWidget();};

4,编写QT_VTK.cpp函数功能实现

按下pushButton,显示一个点云,这里是以圆柱体为例子

#include "QT_VTK.h"#include "qdebug.h"#include "skip.h"#include <vtkAutoInit.h>#include <vtkGenericOpenGLRenderWindow.h>VTK_MODULE_INIT(vtkRenderingOpenGL2)VTK_MODULE_INIT(vtkInteractionStyle)#include <vtkActor.h>#include <vtkCamera.h>#include <vtkCylinderSource.h>#include <vtkNamedColors.h>#include <vtkNew.h>#include <vtkPolyDataMapper.h>#include <vtkProperty.h>#include <vtkRenderWindow.h>#include <vtkRenderWindowInteractor.h>#include <vtkRenderer.h>#include <array>#include "QVTKWidget.h"QT_VTK::QT_VTK(QWidget *parent)    : QMainWindow(parent){    ui.setupUi(this);    //连接信号和槽    connect(ui.pushButton, &QPushButton::clicked, this, &QT_VTK::initialVtkWidget);}QT_VTK::~QT_VTK(){}void QT_VTK::initialVtkWidget(){    vtkCylinderSource* source = vtkCylinderSource::New();    source->SetHeight(13);    source->SetRadius(5);    source->SetResolution(8);    vtkPolyDataMapper* coneMapper = vtkPolyDataMapper::New();    coneMapper->SetInputConnection(source->GetOutputPort());    vtkActor* coneActor = vtkActor::New();    coneActor->SetMapper(coneMapper);    vtkRenderer* render = vtkRenderer::New();    render->AddActor(coneActor);    render->SetBackground(0.8, 0.4, 0.4);    ui.qvtkWidget->GetRenderWindow()->AddRenderer(render);    ui.qvtkWidget->GetRenderWindow()->Render();    source->Delete();    coneMapper->Delete();    coneActor->Delete();    render->Delete();}

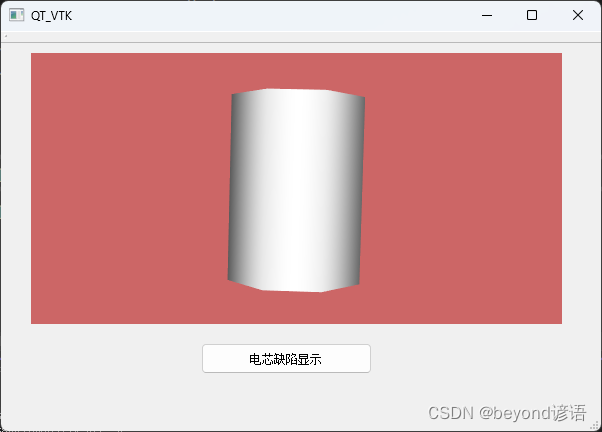

5,显示结果

在这里插入图片描述

太不容易了,折腾了两天,效果可算做出来了。接下来开始对QVTKWidget显示点云以及通过pcl进行处理等操作步骤进行详细学习,加油!!!
