WebRTC 的核心:RTCPeerConnection
RTCPeerConnection 是 WebRTC API 中的一个对象,它提供了两个浏览器之间的实时通信。它使用音频、视频和数据流来进行点对点通讯,没有中介服务器的参与。这是一个极其有用的特性,使得实时通信变得更加高效和私密。
RTCPeerConnection的作用是在两个浏览器之间建立WebRTC通信通道。它使用ICE(Interactive Connectivity Establishment)协议决定浏览器之间的最佳路径来传输音频、视频和数据流。它让浏览器之间的网络连接变得简单、快捷和高效。
RTCPeerConnection API可以用于:
创建 RTCPeerConnection 对象
语法:
new RTCPeerConnection()new RTCPeerConnection(configuration)

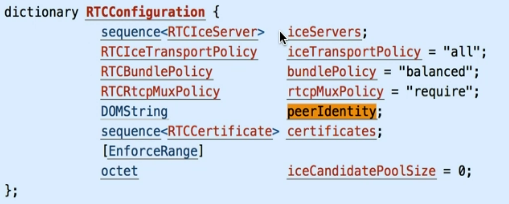

参数 configuration 是一个 JSON 对象,用于提供配置新连接的选项。
RTCPeerConnection 与本地音视频数据绑定
RTCPeerConnection 提供2种方法进行数据绑定:addTrack() 和 addStream()。
其中 addStream() 已经被 WebRTC 标记为过时,因此建议使用 addTrack() 方法。
当客户端从服务端接收到 joined 消息后,它会创建 RTCPeerConnection 对象,然后调用 bindTrack() 函数将其与之前通过 getUserMedia() 采集到的音视频数据绑定:
function bindTrack() {...ls.getTracks().foreach((track) => {pc.addTrack(track, ls);...})...}
其中,ls 是一个全局变量,当通过 getUserMedia() 采集到 MediaStream 后,需要将其交由 ls 管理;pc 是 RTCPeerConnection 的缩写,也是一个全局变量,当 RTCPeerConnection 创建好后,交由 pc 管理。
媒体协商
当 RTCPeerConnection 对象与音视频数据绑定后,紧接着需要进行媒体协商。看双方都支持那些编码方式,支持哪些分辨率等。协商的方法是通过信令服务器交换媒体能力信息,交换的内容是 SDP 格式的。

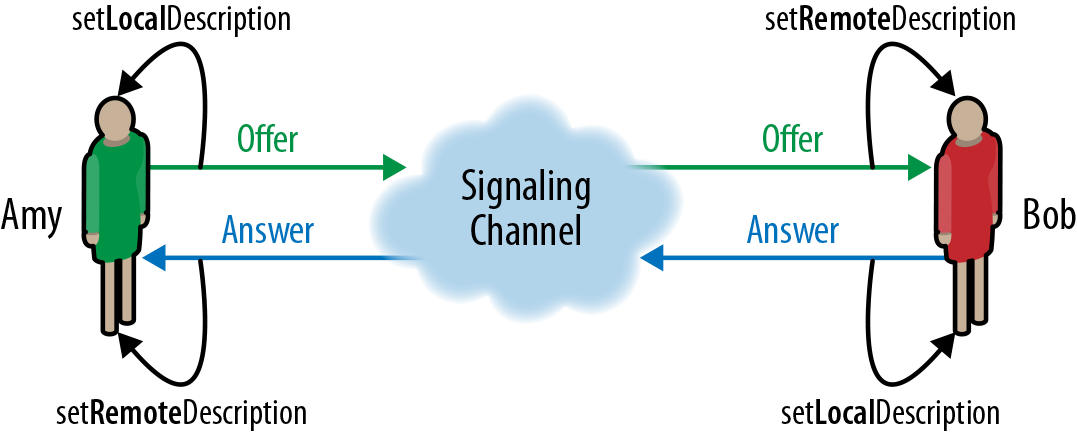

在 WebRTC 中,媒体协商是有严格的协商顺序的,如下图所示:
整个过程分为 8 步:
Amy 调用 createOffer 方法创建 offer 消息。offer 消息中的内容是 Amy 的 SDP 信息。Amy 调用 setLocalDescription 方法,将本端的 SDP 信息保存起来。Amy 将 offer 消息通过信令服务器传给 Bob。Bob 收到 offer 消息后,调用 setRemoteDescription 方法将其存储起来。Bob 调用 createAnswer 方法创建 answer 消息, 同样,answer 消息中的内容是 Bob 的 SDP 信息。Bob 调用 setLocalDescription 方法,将本端的 SDP 信息保存起来。Bob 将 anwser 消息通过信令服务器传给 Amy。Amy 收到 anwser 消息后,调用 setRemoteDescription 方法,将其保存起来。通过以上步骤就完成了通信双方媒体能力的交换。
ICE
当媒体协商完成后,WebRTC 就开始建立网络连接了,其过程叫 ICE(Interactive Connectivity Establishment,交互式连接建立)。更确切地说,ICE 是在各端调用 setRemoteDescription 方法后就开始了。其操作过程如下:
收集 Candidate交换 Candidate按优先级尝试连接什么是 Candidate?
Candidate 是 WebRTC API 的接口之一,表示用于建立 RTCPeerConnection 的候选交互连接建立(ICE)的配置信息。它是至少包含 {address, port, protocol} 三元组的一个信息集。
RTCIceCandidate 实例属性:
candidate:表示用于连接检查的候选者的传输地址的字符串。格式为:a=candidate:{foundation} {component} {protocol} {priority} {ip} {port} typ {type} generation {generation} ufrag {username} network_id {id} network_cost {cost}。
以如下 candidate 为例说明其代表的含义:a=candidate:1221703924 1 udp 2122260223 192.168.0.105 51417 typ host generation 0 ufrag Q8Wv network-id 1 network-cost 10。
typ host 表示本地候选者,使用的 IP 是 192.168.0.105,端口为 51417,使用 UDP 协议,其优先级为 2122260223,generation 表示代数,初始值为 0,用户名为 Q8Wv,如果更新 candidate 则 generation 值会递增,替换老的 candidate。sdpMid:表示候选者的媒体流标识标签的字符串,该标签在候选者关联的组件中唯一标识媒体流,如果不存在这样的关联,则为 null。sdpMLineIndex:如果值不为 null,sdpMLineIndex 表示 SDP 中候选者关联的从零开始的媒体描述索引编号。
其他更多属性见于:RTCIceCandidate
WebRTC 还将 Candidate 分为了四种类型:host、srflx、prflx、relay,它们的优先级依次递减。假如 WebRTC 收集到两个 Candidate,一个是 host 类型,另一个是 relay 类型,那么 WebRTC 会先尝试与 host 类型的 Candidate 建立连接,如果不成功,才会使用 relay 类型的 Candidate。
收集 Candidate
WebRTC 收集 Candidate 时有几种途径:
host 类型的 Candidate 由主机的网卡个数决定。一般一个网卡对于一个 IP 地址,每个 IP 地址随机分配一个端口从而生成一个 host 类型的 Candidate;srflx 类型的 Candidate 由 STUN 服务器获得的 IP 地址和端口生成;relay 类型的 Candidate 由 TRUN 服务器获得的 IP 地址和端口生成。收集到 Candidate 后,为了通知上层,WebRTC 还在 RTCPeerConnection 对象中提供了 onicecandidate 事件。为了将收集到的 Candidate 交换给对端,需要为 onicecandidate 事件设置一个回调函数:
pc.onicecandidate = (e) => {if (e.candidate) {...}}
通过该回调函数就可以获得 WebRTC 底层收集到的所有 Candidate 了。同时,还可以在函数内实现发送给对端的操作。
交换 Candidate
WebRTC 收集 Candidate 后,会通过信令系统将它们发送给对端。对端接收后,会与本地的 Candidate 形成 CandidatePair(连接候选者对)。
有了 CandidatePair,WebRTC 就可以开始尝试建立连接了。
注意,Candidate 的交换不是等所有 Candidate 收集好了再进行的,而是边收集边交换。
尝试连接
当 WebRTC 形成 CandidatePair 后,便开始尝试进行连接。一旦发现一个可以连通的 CandidatePair 时,就不再进行其他的连接尝试了,但发现新的 Candidate 时仍然可以继续交换。
SDP 与 Candidate 消息的互换
媒体协商和 ICE 都需要通信双方做信息的交换,如交换 SDP 和 Candidate。这种信息交换使用的也是信令系统,只不过需要为这种需求专门设置一个新的信令,即 message。
信息交换的过程:
发起方向信令服务器发送 message;服务器收到 message 后不做任何处理,直接转发给目标用户;目标用户接收 message。客户端发送消息:
function sendMsg(roomid, data) {...socket.emit('message', roomid, data);}
服务器转发:
socket.on('message', (room, data) => {socket.to(room).emit('message', room, data);});
客户端接收:
socket.on('message', (room, data) => {...if (data.hasOwnProperty('type') && data.type === 'offer') {...} else if (data.hasOwnProperty('type') && data.type === 'answer') {...} else if (data.hasOwnProperty('type') && data.type === 'candidate') {...} else {...}});
远端音视频渲染
当各端将收集到的 Candidate 通过信令系统交换给对方后,WebRTC 内部就开始就开始尝试建立连接了。连接一旦建成,音视频数据就开始源源不断地由发送端发送给接收端。
每当有远端的音视频数据传过来时,RTCPeerConnection 对象的 ontrack() 事件就会被触发。因此只需要给 ontrack() 事件设置一个回调函数,就可以拿到远端的 MediaStream 了。再将远端音视频流赋值给本地 <video> 标签的 srcObject 属性,就可以播放音视频数据了。
具体代码如下所示:
function getRemoteStream(mediaStream) {...// 将远端音视频流赋值给本地 <video> 标签的 srcObject 属性videoElement.srcObject = mediaStream;}let pc = new RTCPeerConnection(...);...pc.ontrack = getRemoteStream;...
