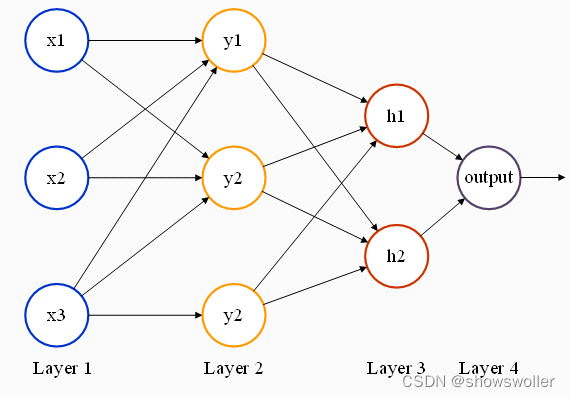

神经网络的设计灵感来源于生物学上的神经网络。如图所示，每个节点就是一个神经元，神经元与神经元之间的连线表示信息传递的方向。Layer 1表示输入层，Layer 2、Layer 3表示隐藏层，Layer 4表示输出层。我们希望通过神经网络，对输入数据进行某种变换，从而获得期望的输出，换句话说，神经网络就是一种映射，将原数据映射成期望获得的数据。BP算法就是其中的一种映射，下面通过一个具体的例子来演示BP算法的过程

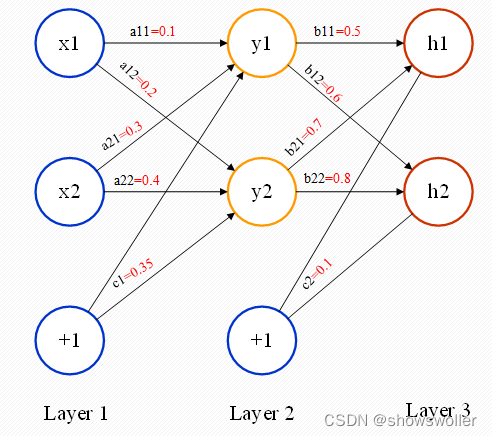

假设现在的网络层如图 所示，第一层有两个神经元x1、x2，一个截距项c1；第二层有两个神经元y1、y2，一个截距项c2；第三层是输出，有两个神经元h1、h2；每条线上表示神经元之间连接的权重（具体数值如图 1‑2所示），激活函数σ选用Sigmoid函数。Sigmoid函数及其对x的导数如下所示：
输入：x_1=0.05, x_2=0.1，目标：输出h1、h2尽可能接近[0.03, 0.05]
1：前向传播
输入层->隐藏层
隐藏层->输出层
至此，已经完成了前向传播的过程，此时输出为[0.694,0.718]，和期望的输出[0.03, 0.05]相差较大。接下来，通过反向传播，更新每条边上的权值，重新计算输出
2：反向传播
计算总误差：均方误差作为我们的总误差函数
target_outℎ_i表示第i个真实值；out_ℎ_i表示预测值；N取值为2

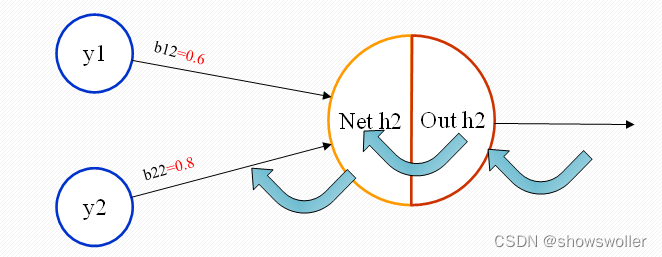

因为每个权值对误差都产生了影响，我们希望了解每个权值对误差产生了多少影响，可以用整体误差对特定的权值求偏导来实现这一目的。从输出层到隐藏层，共有5个参数需要更新，分别为b11，b12，b21，b22，c2。以b22为例，通过链式法则进行计算，如下式：
其中ρ表示学习率，本例设定为0.5。同理可得：b_11^new=0.458，b_12^new=0.560，b_21^new=0.658
对于偏置项，求解方法类似，但由于偏置项对于每个神经元的损失都有贡献，所以应为对每个神经元求偏导后再求和。由于最后一项在本例中求导后值为1，一般情况下都为1，故可简化
隐藏层->输入层
方法与“输出层—>隐藏层”类似，但是有一点区别。如图 ，可以发现神经元h1向后就直接输出了，没有再输入下一个神经元，而神经元y1的输出值要输入到神经元h1、h2，导致神经元y1会接受来自h1、h2两个神经元传递的误差，因此h1、h2均要计算
从隐藏层到输入层，共有5个参数需要更新，分别为a11，a12，a21，a22，c1，以a11为例计算
式中几项偏微分均已在输出层—>隐藏层的权值更新中有相应的计算公式
同理可得，a_12^new=0.199，a_21^new=0.298，a_22^new=0.398
偏置项的求法与输出层->隐含层方法一致，这里不再赘述，但应注意的是c1的更新与y1、y2、h1、h2均有关系，带入数值可得：c_1^new=0.307
至此，所有参数均已更新完毕
利用更新完毕之后的参数可以计算得到新的输出为[0.667, 0.693] （原来的输出为[0.694, 0.718]，目标输出为[0.03, 0.05]） 新的总误差为0.44356（原来的总误差为0.444）
通过新的权值计算，可以发现输出值与目标值逐渐接近，总误差逐渐减小，随着迭代次数的增加，输出值会与目标值高度相近
3:Numpy实现反向传播算法
1：导入数据集

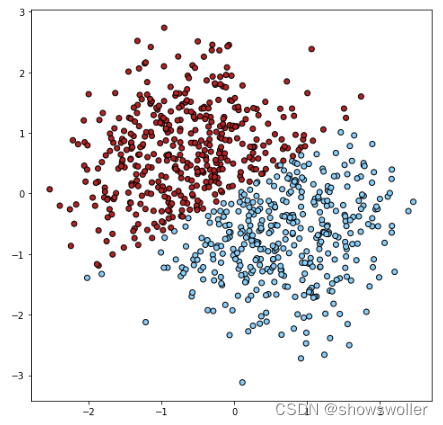

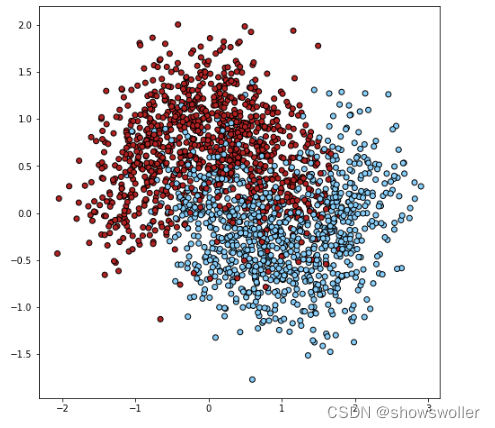

数据集采用sklearn.make_moons()数据集（下图），并借助sklearn包进行数据预处理，数据集可视化如下
2：预处理

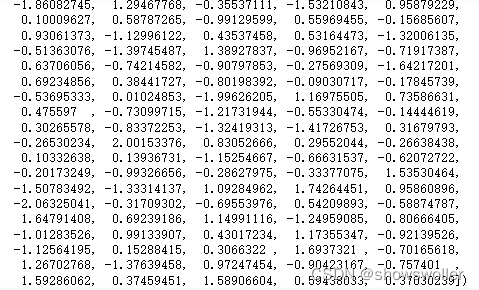

我们的模型基于梯度下降的优化方式算法，为了让这类算法能更好的优化神经网络，我们需要对数据集进行归一化，我们借用sklearn的库函数完成

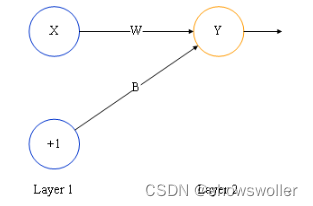

重新搭建一个两层的神经网络，如图所示
其中X是一个p×q的矩阵。选取交叉熵损失函数作为该神经网络的损失函数。学习率为0.05，采用梯度下降法进行参数更新
对于权重矩阵W及偏置矩阵B，采用随机初始化的方法。W和B的纬度较高时，不易手工初始化。且若W和B初始化为0或者同一个值，会导致在梯度下降的更新过程中梯度保持相等，权值相同，导致不同的隐藏单元都以相同的函数或函数值作为输入，可以通过参数的随机初始化打破这种僵局。
同时要注意参数初始化应合理，否则会出现梯度消失或梯度爆炸
在实现sigmoid时，当x很大的时候，会存在上溢问题，我们可以使用scipy.expit()实现sigmoid
至此，我们完成了基本框架的搭建，现在我们编写训练模型 我们假定 学习率为0.05
3：训练和测试
测试集预测结果如下
定义预测函数，在测试集上通过以下代码预测，并将预测结果可视化，可以发现可以较为明显的将数据集分为两类

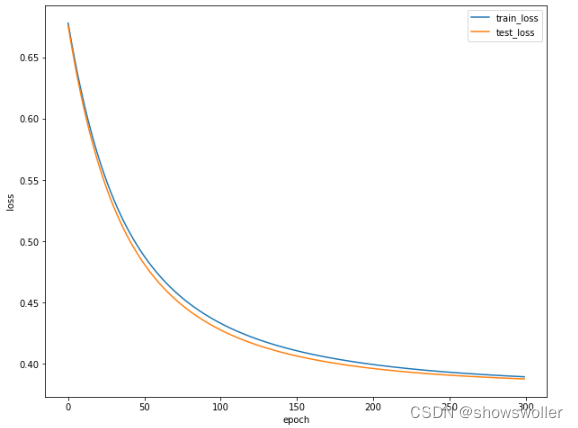

误差绘图如下 可见在迭代次数在300次左右时基本已经趋于稳定
最后 部分代码如下
# 导入模块import numpy as npimport matplotlib.pyplot as plt%matplotlib inlinefrom matplotlib.colors import ListedColormapfrom sklearn.datasets import make_moonsX, y = make_moons(n_samples=2000, noise=0.4, random_state=None)# 将数据集可视化plt.figure(figsize=(8, 8))plt.scatter(X[:, 0], X[:, 1], c=y, cmap=ListedColormap(['#B22222', '#87CEFA']), edgecolors='k')# 60%作为训练集，40%作为测试集from sklearn.model_selection import train_test_splittrainX, ard.fit_transform(trainX)# 使用标准化器在训练集上的均值和标准差，对测试集进行归一化testX = standard.transform(testX)# 定义神经网络# 我们选用较简单的神经网络，它只有两个参数，W（权重矩阵）和 B（偏置矩阵）def _init_(q): # q：W的维度(也就是有 q 个神经元) # 我们将 W 与 B 随机初始化 np.ranBdef train(trainX, trainY, testX, testY, W, B, epochs, flag): # trainX: np.ndarray, 训练集, 维度 = (p,q) # trainY: np.ndarray, 训练集标签， 维度 = (p, ) # testX: np.ndarray, 测试集, 维度 = (m,q) # testY: np.ndarray, 测试集标签， 维度 = (m, ) # W：np.ndarray, 权重矩阵, 维度 = (q,) # B: np.ndarray, 偏置项， 维度 = (1,) # epochs: 迭代次数 # flag: flag == True 打印损失值\\ flag == False不打印损失值 train_loss_list = [] test_loss_list = [] for i in range(epochs): # 训练集 pred_train_Y = forward(trainX, W, B) train_loss = loss_func(trainY, pred_train_Y) # 测试集 pred_test_Y = forward(testX, W, B) test_loss = loss_func(testY, pred_test_Y) if flag == True: print('the traing loss of %s epoch : %s'%(i+1, train_loss)) print('the test loss of %s epoch : %s'%(i+1, test_loss)) print('=========================') train_loss_list.append(train_loss) test_loss_list.append(test_loss) #反向传播 backword(W, B, trainY, pred_train_Y, trainX, learning_rate) return train_loss_list, test_loss_listdef predict(X, W, B): # X: np.ndarray, 训练集, 维度 = (n, m) # W: np.ndarray, 参数, 维度 = (m, 1) # B: np.ndarray, 参数b, 维度 = (1, ) y_pred = forward(X,W,B) n = len(y_pred) prediction = np.zeros((n,1)) for i in range(n): if y_pred[i] > 0.5: prediction[i,0] = 1 else: prediction[i,0] = 0 return predictiondef plot_loss(train_loss_list, test_loss_list): plt.figure(figsize = (10,8)) plt.plot(train_loss_list, label='train_loss') plt.plot(test_loss_list, label='test_loss') plt.xlabel('epoch') plt.ylabel('loss') plt.legend()创作不易 觉得有帮助请点赞关注收藏~~~
