本文使用esp32结合MAX98357音频放大器模块播放网络音乐,同时用INMP441模块作为语音输入进行测试
第一部分：播放网络音乐
需要用到esp32开发板、 MAX98357模块、喇叭、连接线
一、准备工作
库安装
1，首先到GITHUB下载「ESP32-audioI2S」
https://github.com/schreibfaul1/ESP32-audioI2S/
2，解压。
3，把解压的文件放进Arduino IDE的libraries文件夹
接线
MAX98357与单片机接线如下：
VIN ---------- 5V
GND----------GND
DIN------------25
BCLK----------27
LRC------------26
这里注意esp32开发板在arduino框架下，34 35 36 39 脚只能作为输入，将他们作为输出引脚会报错
接下来将喇叭正负极接到放大模块对应位置
二、软件部分
实例代码如下，注意将ssid与password更换为自己的WIFI名称和密码
#include "Arduino.h"#include "WiFiMulti.h"#include "Audio.h"// Digital I/O used#define I2S_DOUT 25#define I2S_BCLK 27#define I2S_LRC 26Audio audio;WiFiMulti wifiMulti;// config your wifiString ssid = "xxxxx";String password = "xxxxx";void setup() { Serial.begin(115200); WiFi.mode(WIFI_STA); wifiMulti.addAP(ssid.c_str(), password.c_str()); wifiMulti.run(); if(WiFi.status() != WL_CONNECTED){ WiFi.disconnect(true); wifiMulti.run(); } audio.setPinout(I2S_BCLK, I2S_LRC, I2S_DOUT); audio.setVolume(12); // 0...21 audio.connecttohost("http://mp3.ffh.de/radioffh/hqlivestream.mp3"); // 128k mp3}void loop(){ audio.loop(); if(Serial.available()){ // put streamURL in serial monitor audio.stopSong(); String r=Serial.readString(); r.trim(); if(r.length()>5) audio.connecttohost(r.c_str()); log_i("free heap=%i", ESP.getFreeHeap()); }}// optionalvoid audio_info(const char *info){ Serial.print("info "); Serial.println(info);}void audio_id3data(const char *info){ //id3 metadata Serial.print("id3data ");Serial.println(info);}void audio_eof_mp3(const char *info){ //end of file Serial.print("eof_mp3 ");Serial.println(info);}void audio_showstation(const char *info){ Serial.print("station ");Serial.println(info);}void audio_showstreamtitle(const char *info){ Serial.print("streamtitle ");Serial.println(info);}void audio_bitrate(const char *info){ Serial.print("bitrate ");Serial.println(info);}void audio_commercial(const char *info){ //duration in sec Serial.print("commercial ");Serial.println(info);}void audio_icyurl(const char *info){ //homepage Serial.print("icyurl ");Serial.println(info);}void audio_lasthost(const char *info){ //stream URL played Serial.print("lasthost ");Serial.println(info);}
这里将这一网址发给esp32播放 http://mp3.ffh.de/radioffh/hqlivestream.mp3，当然可以更换为其他mp3地址
烧录后开始播放！
第二部分：INMP麦克风测试

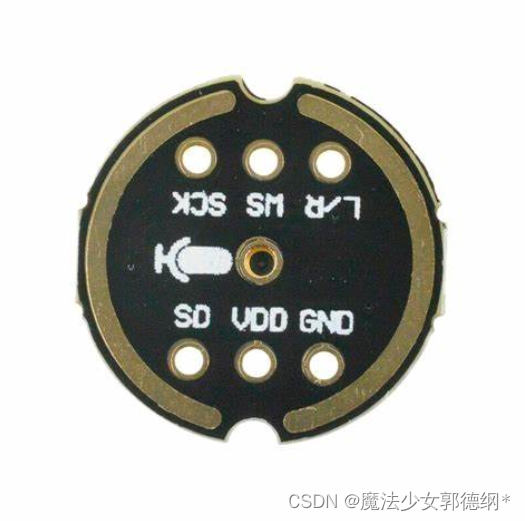

SCK：I2S时钟线，是由主机产生的高频方波，用来控制每位数据的传输时序
SD：I2S数据线，从机通过这根线把AD采样值发送给主机
WS：I2S声道选择线，I2S协议可以传输左右两个声道的数据，WS信号是由主机发送给从机的，从机根据WS的电平高低，判断当前数据帧发送左声道还是右声道数据，WS低电平时，从机发送左声道数据，高电平发送右声道。
L/R：芯片左右声道选择线，每个麦克风只能检测一处声源，因此若要进行双声道录音，就要使用两个模块，一左一右放置。
需要：esp32开发板、INMP441模块、连接线
一、硬件连接
I2S_WS ----------------32
I2S_SD-----------------35
I2S_SCK-------------- 33
VDD---------------------VCC
GND--------------------GND
注意INMP441的 L/R接地之后才稳定输出数据 否则一直都是0，尤其是自己画板子
二、麦克风测试
// 头文件#include <driver/i2s.h> //按照接线确定编号#define I2S_WS 32#define I2S_SD 35#define I2S_SCK 33 // 使用I2S处理器#define I2S_PORT I2S_NUM_0 // 定义缓冲区长度#define bufferLen 64int16_t sBuffer[bufferLen]; void i2s_install() { //设置I2S处理器配置 const i2s_config_t i2s_config = { .mode = i2s_mode_t(I2S_MODE_MASTER | I2S_MODE_RX), .sample_rate = 44100, .bits_per_sample = i2s_bits_per_sample_t(16), .channel_format = I2S_CHANNEL_FMT_ONLY_LEFT, .communication_format = i2s_comm_format_t(I2S_COMM_FORMAT_STAND_I2S), .intr_alloc_flags = 0, .dma_buf_count = 8, .dma_buf_len = bufferLen, .use_apll = false }; i2s_driver_install(I2S_PORT, &i2s_config, 0, NULL);} void i2s_setpin() { // 设置I2S引脚配置 const i2s_pin_config_t pin_config = { .bck_io_num = I2S_SCK, .ws_io_num = I2S_WS, .data_out_num = -1, .data_in_num = I2S_SD }; i2s_set_pin(I2S_PORT, &pin_config);} void setup() { // 设置串口监视器 Serial.begin(115200); Serial.println(" "); delay(1000); // 设置I2S i2s_install(); i2s_setpin(); i2s_start(I2S_PORT); delay(500);} void loop() { // 获取I2S数据并将其放入数据缓冲区 size_t bytesIn = 0; esp_err_t result = i2s_read(I2S_PORT, &sBuffer, bufferLen, &bytesIn, portMAX_DELAY); if (result == ESP_OK) { // 读取I2S数据缓冲区 int16_t samples_read = bytesIn / 8; if (samples_read > 0) { float mean = 0; for (int16_t i = 0; i < samples_read; ++i) { mean += (sBuffer[i]); } // 取数据读数的平均值 mean /= samples_read; // 串口绘图 Serial.println(mean); } }}本代码通过调用 i2s_read() 函数从 I2S 接口读取音频数据，并计算了读取数据的均值，最后通过串口输出均值

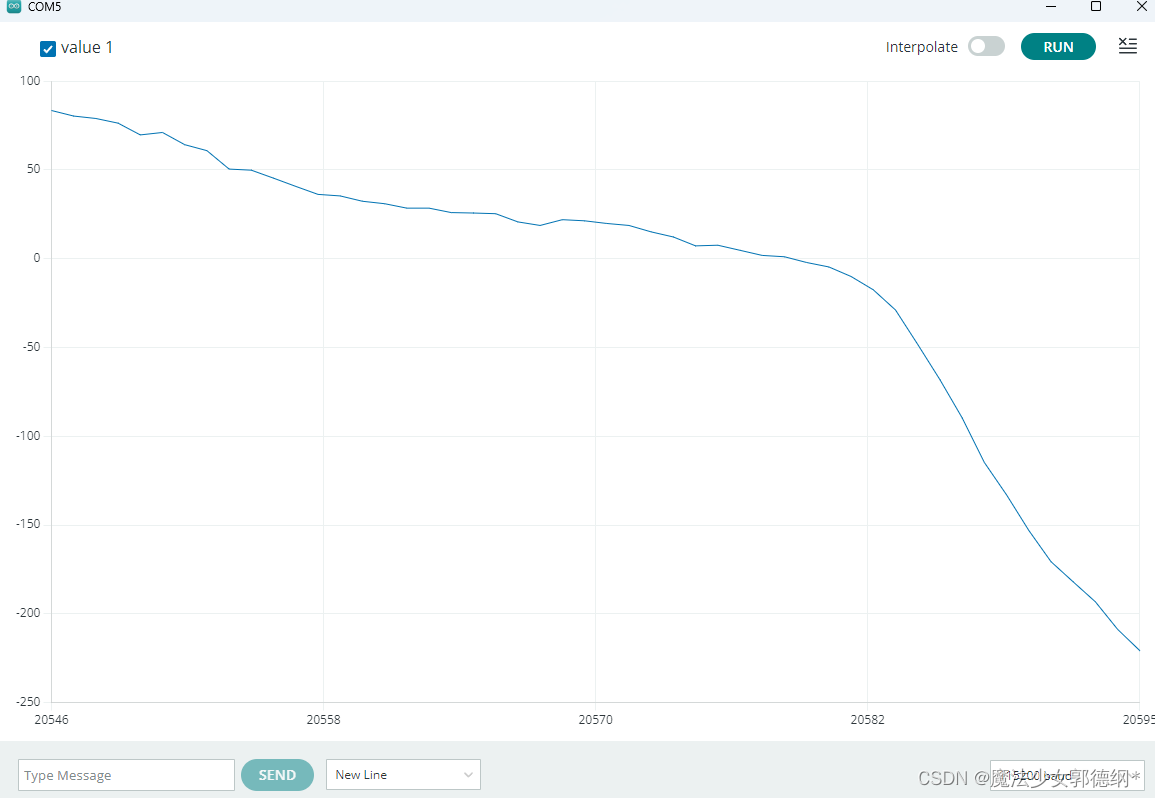

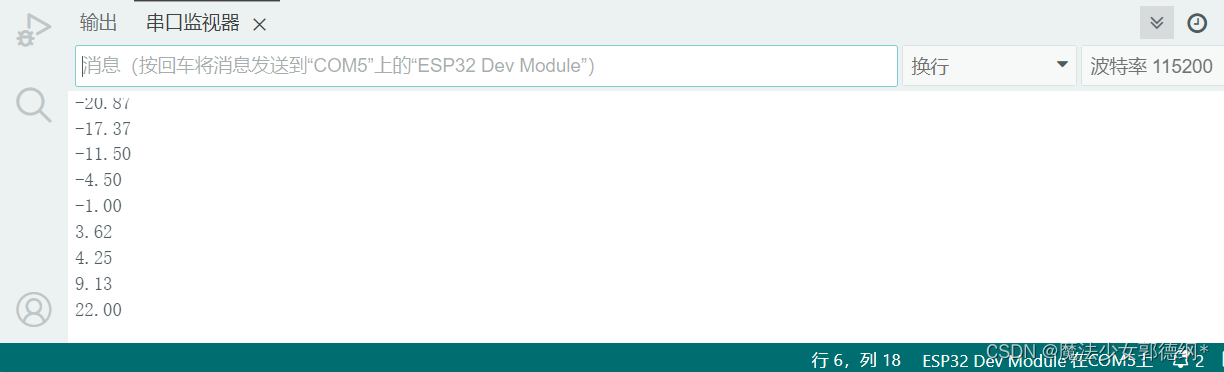

成功烧录后，打开串口监视器，可以看到打印出的数据，可以用来表征一段时间内的音频信号强度或者音量大小。打开串口绘图仪，可以看到画出图像
这样就是代表麦克风成功运转了！可以用它进行进一步的开发……
