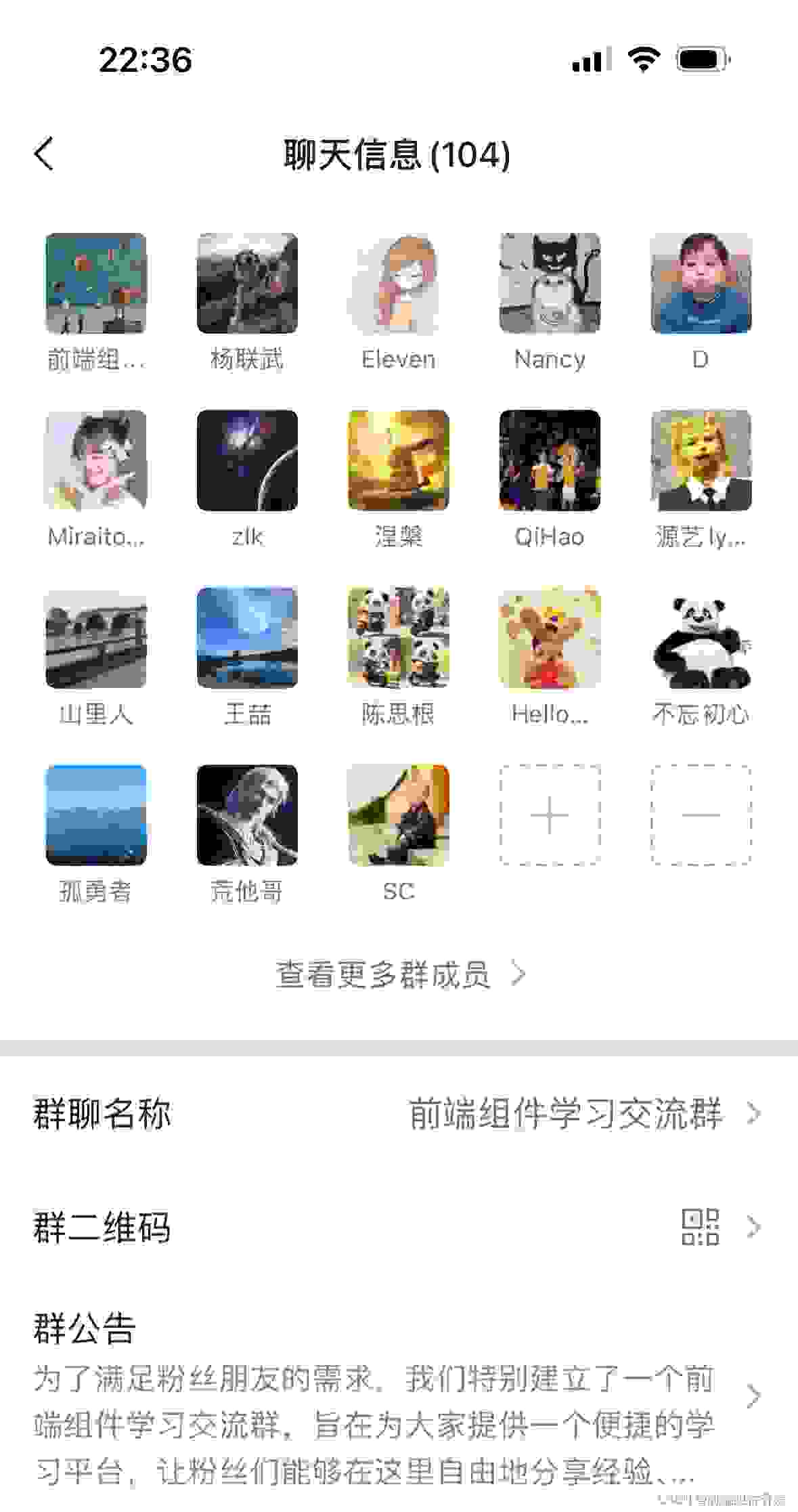

欢迎加入我们的前端组件学习交流群，可添加群主微信，审核通过后入群。
前端组件化开发：使用ECharts快速实现自定义图表
摘要：
随着前端开发技术的发展，组件化开发已成为提高开发效率和降低维护成本的有效手段。本文将介绍如何使用ECharts库进行前端组件化开发，快速实现自定义的图表，包括柱形图、折线图、饼图、树形结构图和关系图谱等。通过结合业务特性的模块拆分策略、模块间的交互方式和构建系统等，可以实现灵活的组件组合和扩展，提高开发效率和降低维护成本。
一、引言
在前端开发中，图表的展示对于数据的可视化具有重要意义。传统的开发方式将图表与整个应用绑定在一起，导致修改或增加新图表变得非常困难。组件化开发可以将图表解耦为独立的组件，单独进行开发和维护，使得开发效率和维护成本得到显著提升。ECharts是一种流行的图表库，提供了丰富的图表类型和交互功能，适用于各种业务场景。
二、技术背景和市场需求
随着Web应用程序的复杂度不断提高，对于前端开发的需求也越来越高。组件化开发是一种有效的手段，可以将复杂的应用拆分为一系列可重复使用的组件，单独进行开发和维护。ECharts是一种广泛使用的图表库，提供了丰富的图表类型和交互功能，适用于各种业务场景。通过使用ECharts进行组件化开发，可以快速实现自定义的图表，满足市场需求。

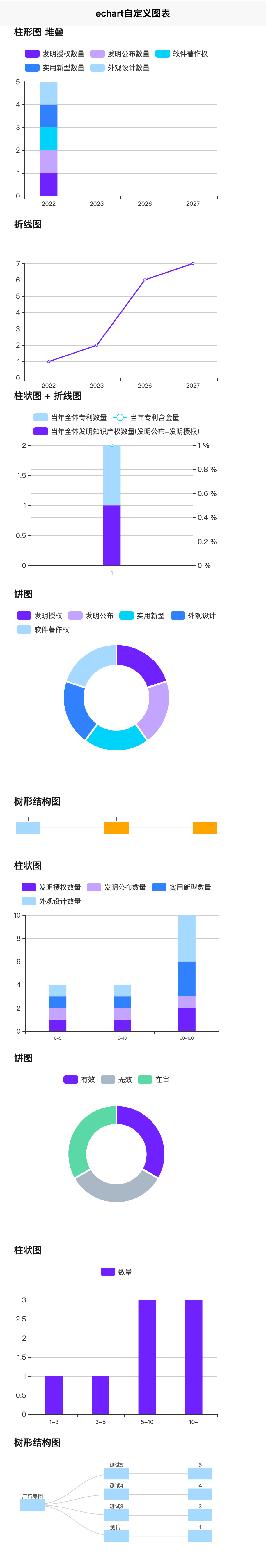

效果图如下:
三、技术实现
设计思路使用ECharts进行组件化开发的设计思路是将图表解耦为独立的组件，使得各个组件可以单独进行开发和维护。在具体实现中，可以根据业务需求对图表进行模块拆分，例如将柱形图拆分为数据获取、图表配置和界面设计等模块。
关键技术使用ECharts进行组件化开发的关键技术包括：
（1）模块拆分：根据业务需求对图表进行模块拆分，包括数据获取、图表配置和界面设计等模块。
（2）组件封装：将各个模块封装为独立的组件，单独进行开发和维护。
（3）交互设计：根据业务需求设计图表之间的交互方式，例如点击柱形图的某个数据点时弹出详细信息等。
（4）构建系统：使用构建系统将各个组件组合在一起，生成最终的图表。
以下是一个使用ECharts实现柱形图的示例代码：
HTML代码部分
复制代码<template> <view class="content"> <!-- 可视化 --> <view style="background-color: white; border-radius: 4px; margin-top: -4px;"> <!-- 柱形图 堆叠 --> <h4 style="margin-left: 12px; font-size: 16px; height: 30px; line-height: 30px;"> 柱形图 堆叠 </h4> <div class="mui-content-padded"> <div id="dsj_zscq" style="width: calc(100vw - 40px); height: 280px;"></div> </div> <!-- 折线图 --> <h4 style="margin-left: 12px; font-size: 16px; height: 30px; line-height: 30px;"> 折线图 </h4> <div class="mui-content-padded"> <div id="dsj_cxcg" style="width: calc(100vw - 40px); margin: -18px 0px; height: 280px;"> </div> </div> <!-- 柱状图 + 折线图--> <h4 style="margin-left: 12px; font-size: 16px; height: 30px; line-height: 30px; margin-top: 0px;"> 柱状图 + 折线图 </h4> <div class="mui-content-padded"> <div id="dsj_zlhjl" style="width: calc(100vw - 40px); height: 290px;"></div> </div> <!-- 有效知识产权结构 --> <h4 style="margin-left: 12px; font-size: 16px; height: 30px; line-height: 30px; margin-top: 0px;"> 饼图 </h4> <div class="mui-content-padded"> <div id="dsj_zscqjg" style="width: calc(100vw - 40px); height: 306px;"></div> </div> <!-- 专利iPC结构 --> <h4 style="margin-left: 12px; font-size: 16px; height: 30px; line-height: 30px; margin-top: 0px;"> 树形结构图 </h4> <div class="mui-content-padded"> <div id="dsj_zlipc_content" style="margin-left: -10px; width: calc(100vw - 40px); height: auto; margin-bottom: 30px;"> </div> </div> <!-- 柱状图 --> <h4 style="margin-left: 12px; font-size: 16px; height: 30px; line-height: 30px; margin-top: 0px;"> 柱状图 </h4> <div class="mui-content-padded"> <div id="dsj_zljz" style="width: calc(100vw - 40px); height: 280px;"></div> </div> <!-- 专利法律状态分布 --> <h4 style="margin-left: 12px; font-size: 16px; height: 30px; line-height: 30px; margin-top: 0px;"> 饼图 </h4> <div class="mui-content-padded"> <div id="dsj_zlfl" style="width: calc(100vw - 40px); height: 280px;"></div> </div> <!-- 专利寿命分布 --> <h4 style="margin-left: 12px; font-size: 16px; height: 30px; line-height: 30px; margin-top: 0px;"> 柱状图 </h4> <div class="mui-content-padded"> <div id="dsj_zlsm" style="width: calc(100vw - 40px); height: 280px;"></div> </div> <!-- 树形结构图 --> <h4 style="margin-left: 12px; font-size: 16px; height: 30px; line-height: 30px; margin-top: 0px;"> 树形结构图 </h4> <div class="mui-content-padded"> <div id="dsj_zllhsq" style="width: calc(100vw - 40px); height: auto; margin-bottom: 30px;"> </div> </div> </view> </view></template> JS代码 （引入组件 填充数据）
复制代码<script> import myIndex from '../index/index.js' export default { data() { return { title: 'Hello' } }, mounted() { this.refreshEchartData(); }, methods: { refreshEchartData() { // 返回数据需在json转换格式工具 转成Json格式 let result = { "data": { "unionCompanyNum": 4, "goldList": [{ "isNewRecord": true, "comId": "1", "socialCode": "123456", "fmsqYx": "1", "cfmwyxzscqsl": "1", "years": "1", "yxzscqsl": "1", "dnzlhjl": "1" }], "patentLifeList": [{ "isNewRecord": true, "comId": "1", "socialCode": "123456", "percentage": "1", "quantity": "1", "scope": "1-3", "totalNum": "1" }, { "isNewRecord": true, "comId": "1", "socialCode": "123456", "percentage": "1", "quantity": "1", "scope": "3-5", "totalNum": "2" }, { "isNewRecord": true, "comId": "1", "socialCode": "123456", "percentage": "1", "quantity": "3", "scope": "5-10", "totalNum": "3" }, { "isNewRecord": true, "comId": "1", "socialCode": "123456", "percentage": "1", "quantity": "3", "scope": "10-", "totalNum": "4" }], "patentValueList": [{ "isNewRecord": true, "comId": "1", "socialCode": "123456", "fmgbZs": "1", "fmsqYx": "1", "syxxYx": "1", "wgsjYx": "1", "scope": "0-5", "totalNum": "1", "percentageHighRights": "1", "percentageHigh": "1", "dspw": "1", "jslypw": "1" }, { "isNewRecord": true, "comId": "1", "socialCode": "123456", "fmgbZs": "1", "fmsqYx": "1", "syxxYx": "1", "wgsjYx": "1", "scope": "5-10", "totalNum": "1", "percentageHighRights": "1", "percentageHigh": "1", "dspw": "1", "jslypw": "1" }, { "isNewRecord": true, "comId": "1", "socialCode": "123456", "fmgbZs": "1", "fmsqYx": "2", "syxxYx": "3", "wgsjYx": "4", "scope": "90-100", "totalNum": "10" }], "legalList": [{ "isNewRecord": true, "comId": "1", "socialCode": "123456", "underTrial": "1", "invalid": "1", "efficient": "1", "totalNum": "1", "percentage": "1" }], "propertyRightList": [{ "isNewRecord": true, "comId": "1", "socialCode": "123456", "fmgbZs": "1", "fmgbZsP": "1", "fmsqYx": "1", "fmsqYxP": "1", "syxxYx": "1", "syxxYxP": "1", "wgsjYx": "1", "wgsjYxP": "1", "rzYx": "1", "rzYxP": "1", "maxPercentage": "1", "maxPercentageRights": "1", "dspw": "1", "jslypw": "1" }], "unionPatentNum": 13, "ipcList": [{ "isNewRecord": true, "comId": "1", "socialCode": "123456", "ipcDept": "1", "ipcClass": "1", "ipcNum": "1", "ipcZbClass": "1", "ipcZb": "1", "dspw": "1", "jslypw": "1" }], "yearList": [{ "isNewRecord": true, "comId": "1", "fmgbZs": "1", "fmsqYx": "1", "syxxYx": "1", "wgsjYx": "1", "rzYx": "1", "years": "2022", "dnkjcxcgkbjshl": "1", "socialCode": "123456" }, { "isNewRecord": true, "comId": "1", "years": "2023", "dnkjcxcgkbjshl": "2", "socialCode": "123456" }, { "isNewRecord": true, "comId": "1", "years": "2026", "dnkjcxcgkbjshl": "6", "socialCode": "123456" }, { "isNewRecord": true, "comId": "1", "years": "2027", "dnkjcxcgkbjshl": "7", "socialCode": "123456" }], "unionList": [{ "isNewRecord": true, "comId": "1", "socialCode": "123456", "unionName": "测试5", "unionNum": "5", "unionCompany": "1" }, { "isNewRecord": true, "comId": "1", "socialCode": "123456", "unionName": "测试4", "unionNum": "4", "unionCompany": "1" }, { "isNewRecord": true, "comId": "1", "socialCode": "123456", "unionName": "测试3", "unionNum": "3", "unionCompany": "1" }, { "isNewRecord": true, "comId": "1", "socialCode": "123456", "unionName": "测试1", "unionNum": "1", "unionCompany": "1" }] }, "statusCode": 200, "header": { "date": "Tue, 30 May 2023 07:08:28 GMT", "powered-by": "JeeSite V5.0.1 0", "transfer-encoding": "chunked", "content-type": "application/json" }, "errMsg": "request:ok" }; let resultData = result.data; if (resultData.yearList != undefined && resultData.yearList.length > 0) { console.log('执行图表1'); // 填充图表1 2 myIndex.fillChartOneTwo(resultData.yearList); } if (resultData.goldList != undefined && resultData.goldList.length > 0) { // 填充图表3 myIndex.fillChartThree(resultData.goldList); } if (resultData.propertyRightList != undefined && resultData.propertyRightList.length > 0) { // 填充图表4 myIndex.fillChartFour(resultData.propertyRightList); } if (resultData.ipcList != undefined && resultData.ipcList.length > 0) { // 填充图表5 myIndex.fillChartFive(resultData.ipcList); } if (resultData.patentValueList != undefined && resultData.patentValueList.length > 0) { // 填充图表6 myIndex.fillChartSix(resultData.patentValueList); } if (resultData.legalList != undefined && resultData.legalList.length > 0) { // 填充图表7 法律 myIndex.fillChartSeven(resultData.legalList); } if (resultData.patentLifeList != undefined && resultData.patentLifeList.length > 0) { // 填充图表8 寿命 myIndex.fillChartEight(resultData.patentLifeList); } if (resultData.unionList != undefined && resultData.unionList.length > 0) { // 填充图表9 专利联合 myIndex.fillChartNine(resultData, "广汽集团"); } } } }</script> CSS
复制代码<style> .content { display: flex; flex-direction: column; align-items: center; justify-content: center; } .mui-content-padded { margin: 10px 8px; } .mui-content-padded div { font-size: 13px; }</style> 四、性能优化与应用场景
通过组件化开发，可以将图表解耦为独立的组件，单独进行开发和维护。这使得在性能优化和应用场景方面具有以下优势：
性能优化：通过将图表解耦为独立的组件，可以针对各个组件进行优化，例如优化数据获取速度、调整图表渲染效果等。这样可以提高整个应用程序的性能。应用场景：通过将图表封装为独立的组件，可以方便地将不同图表集成到各种业务场景中，例如Web应用程序、移动应用程序等。这有助于提高应用程序的可扩展性和灵活性。五、结论
使用ECharts进行前端组件化开发可以快速实现自定义的图表，提高开发效率和降低维护成本。通过将图表解耦为独立的组件，单独进行开发和维护，可以满足各种业务需求。未来，随着前端开发技术的不断发展，组件化开发将在更多的领域得到应用和发展。
