华为、华三交换机纯WEB下如何创关键VLANIF、操作STP参数

作者：一天，公众号：网络之路博客（ID：NetworkBlog）。让你的网络之路不在孤单，一起学习，一起成长。

华为交换机WEB操作

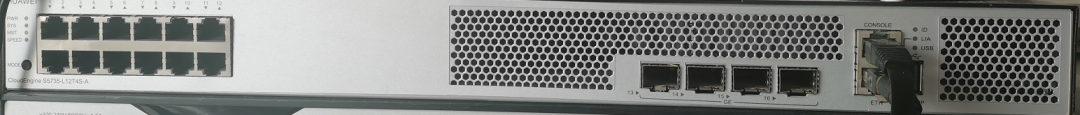

使用的是真机S5735，目前主流的版本都适用（V1R5~V2R1的就不在列了，版本太老了，界面完全不一样，这里调试线接的console口，电脑的网络接在ETH口）

修改下管理地址

Username:adminPassword:                    admin@huawei.com  (输入不显示）Warning:  The default password poses secu rity risks.The password needs to  be changed. Change now? [Y/N]: yPlease  enter old password:                            admin@huawei.comPlease  enter new password:                             Admin@123Please  confirm new password:                           Admin@123The password has been  changed successfully.Info: Smart-upgrade  is currently disabled. Enable Smart-upgrade to get recommended version  information. <HUAWEI>system-view[HUAWEI]interface  MEth 0/0/1[HUAWEI-MEth0/0/1]ip  address 192.168.255.253 24//我本地网段在255，修改了下管理地址，实际中你完全可以电脑接管理口用默认的192.168.1.253进去，然后在修改

登录进去，用修改后的密码 Admin@123

进来后在配置有一个快速向导模式，这个并不适合于所有的组网结构，只适合于简单的，我们放个在后面的实战里面讲解。

三层交换机的配置（按照之前拓扑来配置）

（1）vlan、vlanif、trunk配置

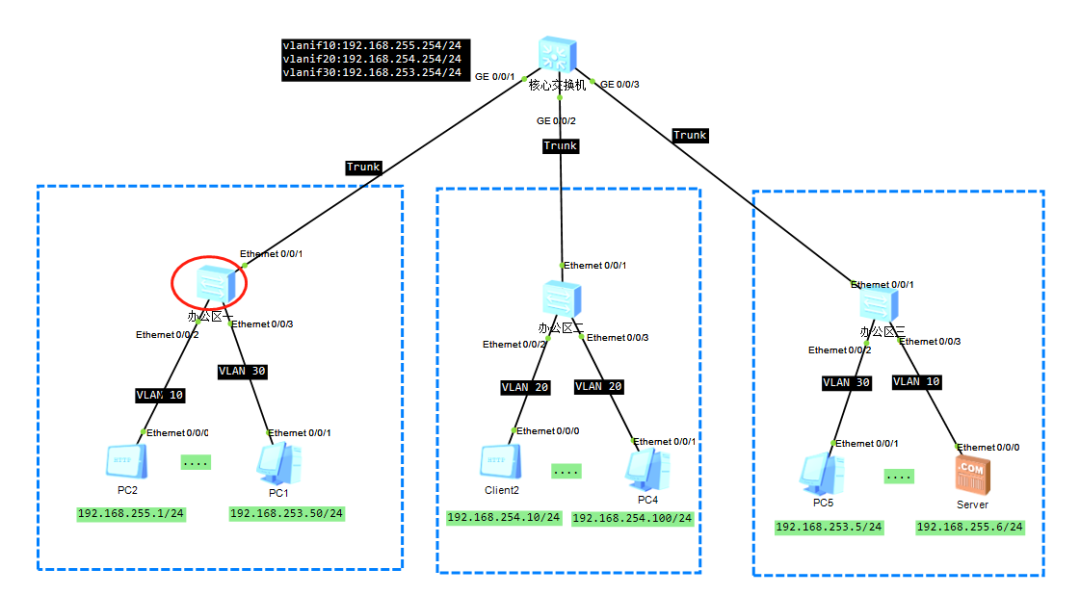

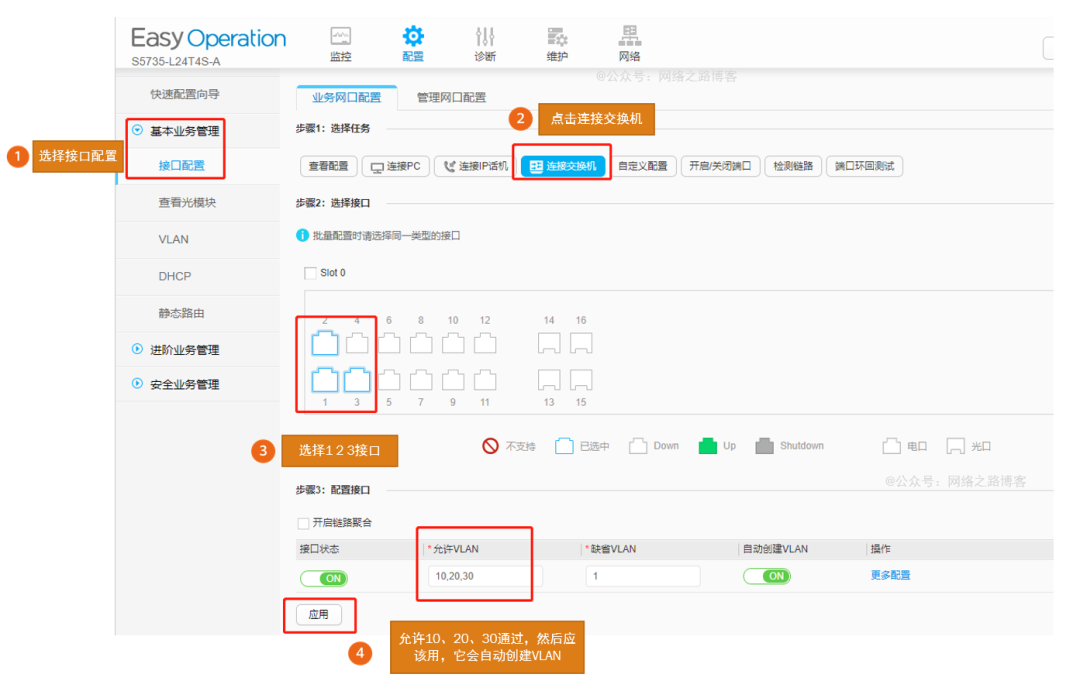

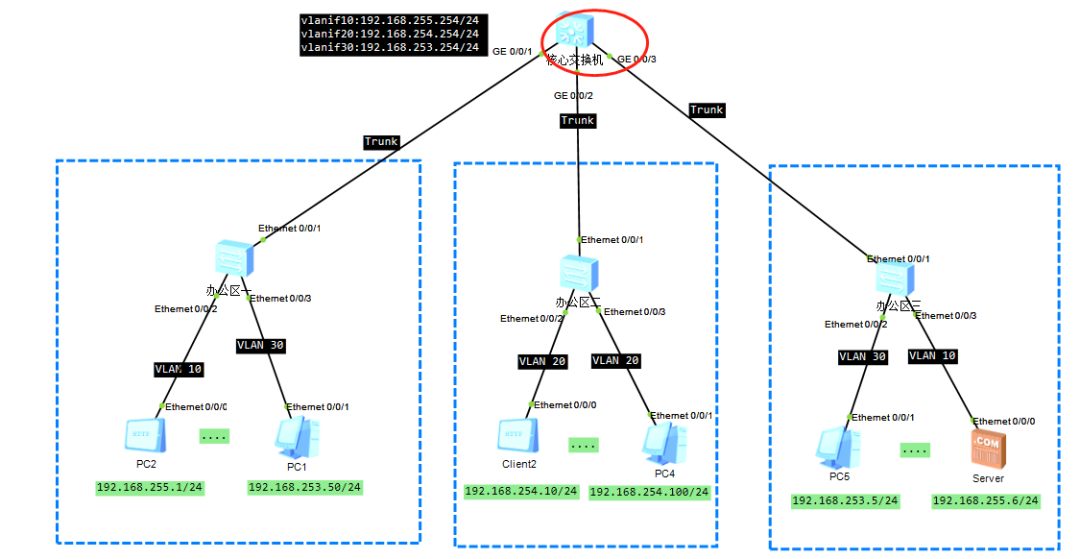

比如目前配置的核心交换机的设备，按这个图 G0/0/1~G0/0/3需要配置成trunk，允许vlan 10、20、30通过，还要创建VLANIF 10 20 30的对应网关地址

这里完成了把g0/0/1~3配置成trunk，允许vlan 10 20 30通过，以及创建了VLAN的操作。

（2）VLANIF

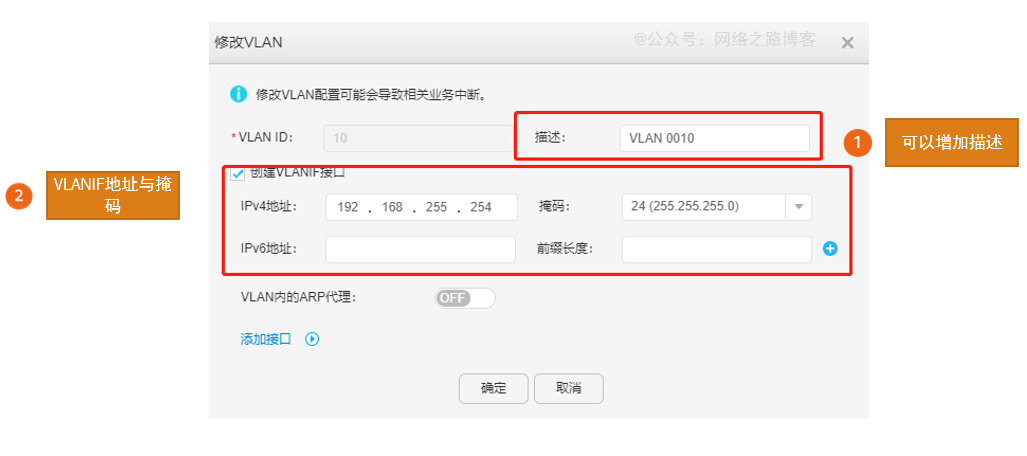

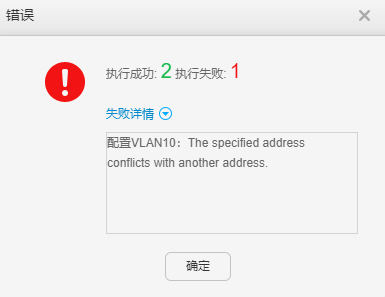

提示错误了，详情里面提示这个地址已经在其他设置过了，还记得最开始的管理口吗，已经改成了192.168.255.253了，所以这个网段是冲突的没法设置，所以在实际中需要注意网段的规划，那这VLANIF10就不配置地址了，其余的vlanif 20跟30根据图配置对应的地址。

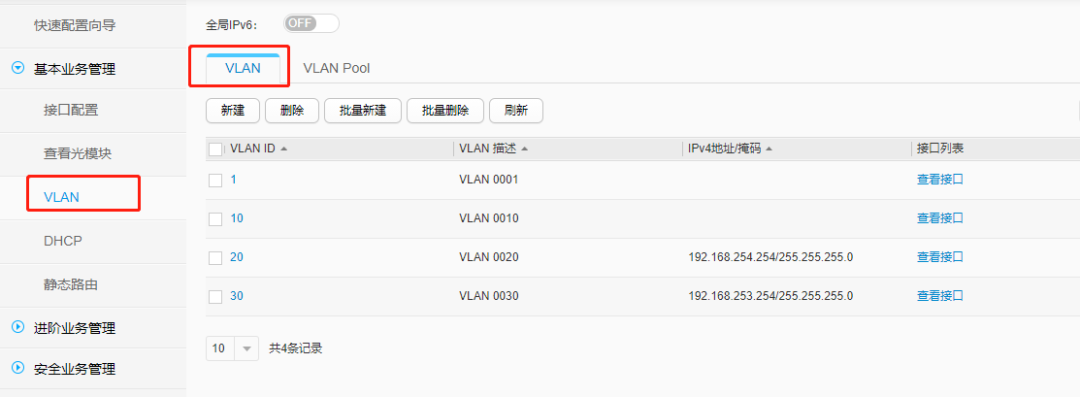

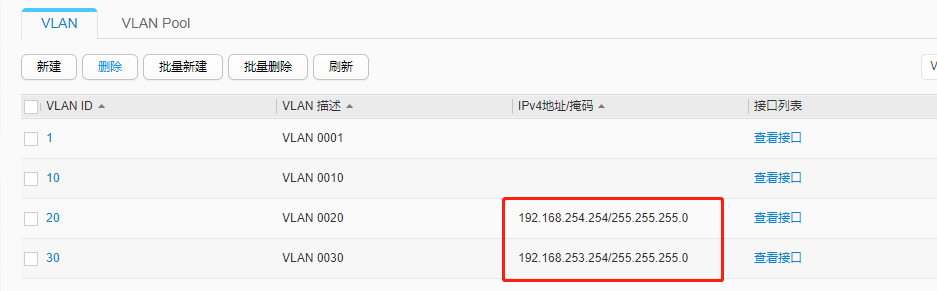

这样vlanif 20跟30地址就配置上去了，vlanif10由于管理口与它冲突，配置不上。

三层WEB操作上的命令行展示

vlan batch 10 20 30#interface Vlanif20 ip address 192.168.254.254 255.255.255.0#interface Vlanif30 ip address 192.168.253.254 255.255.255.0#interface  GigabitEthernet0/0/1 port link-type trunk undo port trunk allow-pass vlan 1 port trunk allow-pass vlan 10 20 30 port  description switch    //描述作用，表示该接口接对端是交换机#interface  GigabitEthernet0/0/2 port link-type trunk undo port trunk allow-pass vlan 1        port trunk allow-pass vlan 10 20 30 port description switch#interface  GigabitEthernet0/0/3 port link-type trunk undo port trunk allow-pass vlan 1 port trunk allow-pass vlan 10 20 30 port description switch

二层交换机的配置

比如WEB形式配置成办公区一类似的作用，同样是通过ETH登录进去，然后进行配置，规划如下

接口	对应VLAN
G0/0/4~G0/0/6	10
G0/0/7~G0/0/9	20
G0/0/10~G0/0/11	30
G0/0/12（上行）	trunk

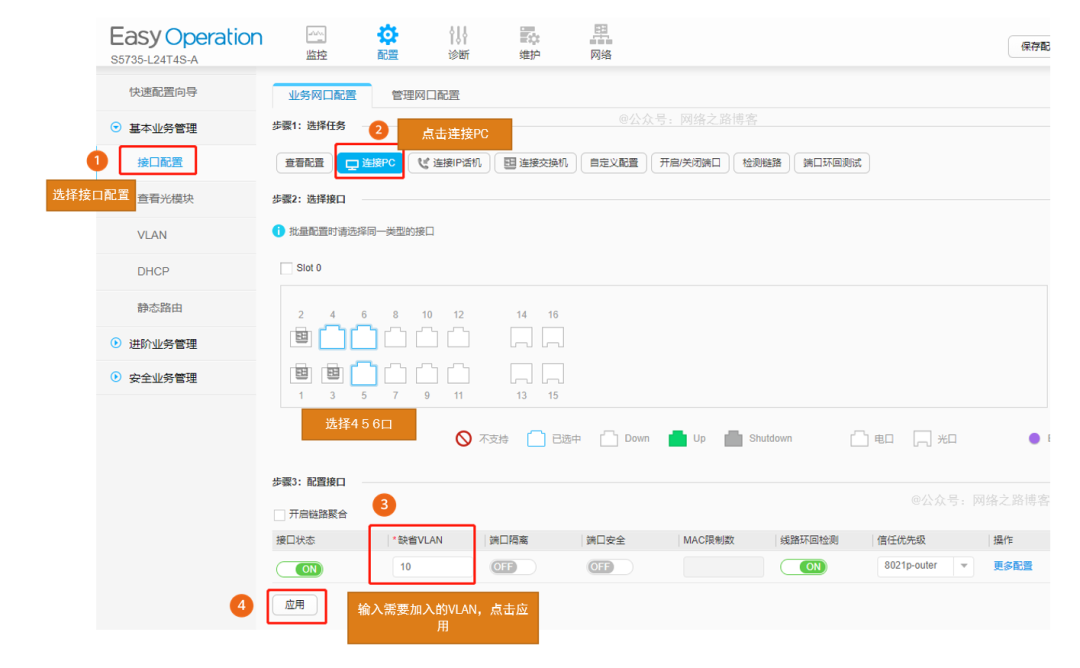

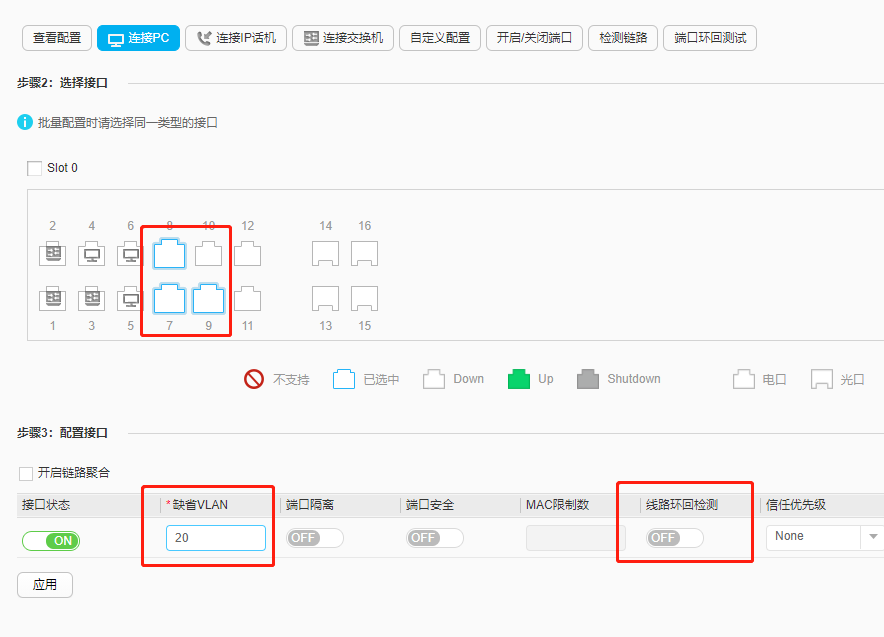

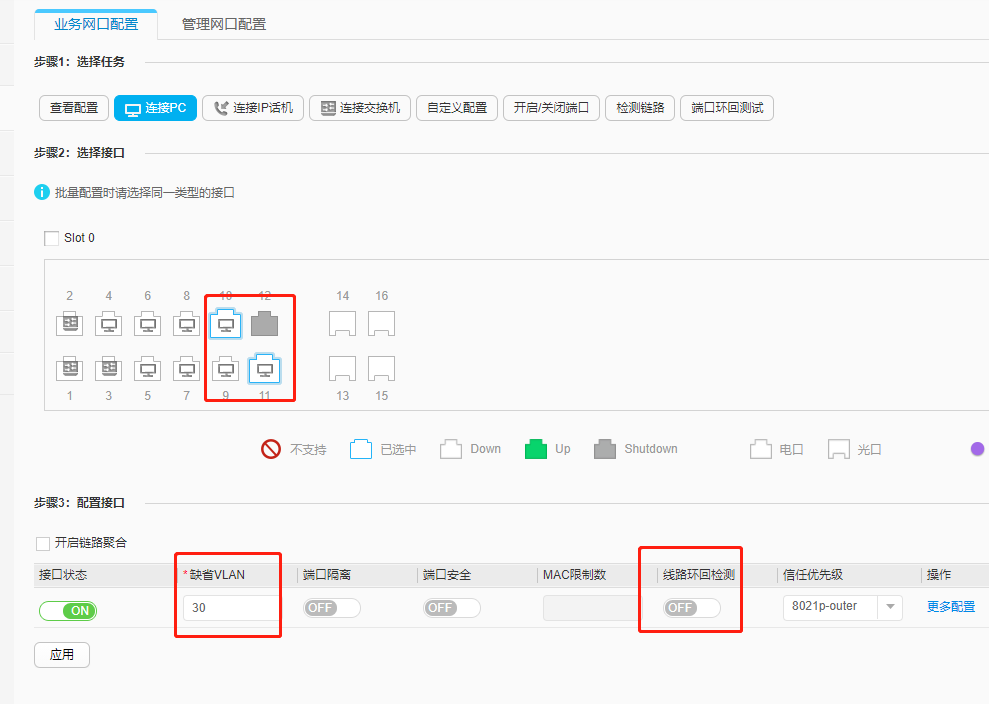

该配置先选连接什么设备，那这里自然是连接PC（access模式），选择对应接口，缺省vlan就是说需要加入的vlan，然后点击应用，这里注意WEB的线路回环检测功能，默认是开启的，这个根据需求是否开启，如果下面对接的最终用户的话，可以不开，选择的时候关闭。

第二个与第三个同样的选择，然后加入对应的vlan，只是线路环回检测关闭了。

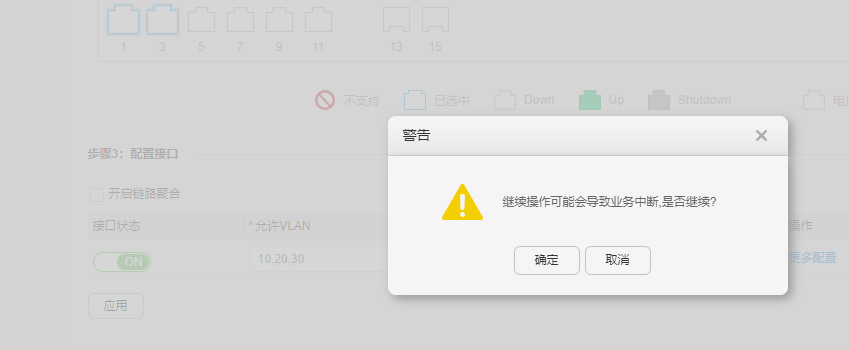

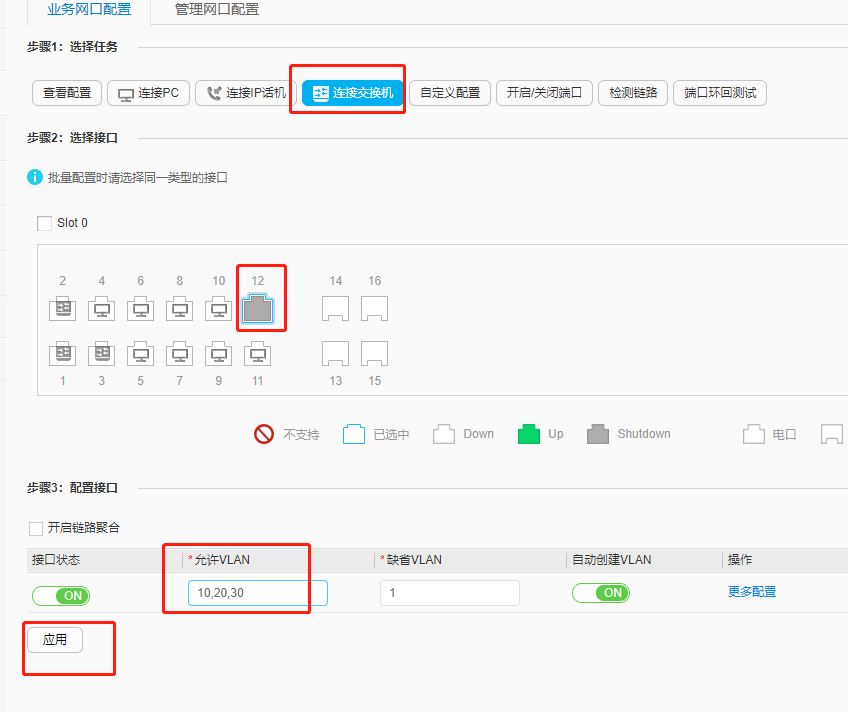

G0/0/12口是用于接上行的，所以用于对接交换机，允许VLAN通过。

看选型里面是少了一个功能的，那就是边缘端口，还需要开启下。

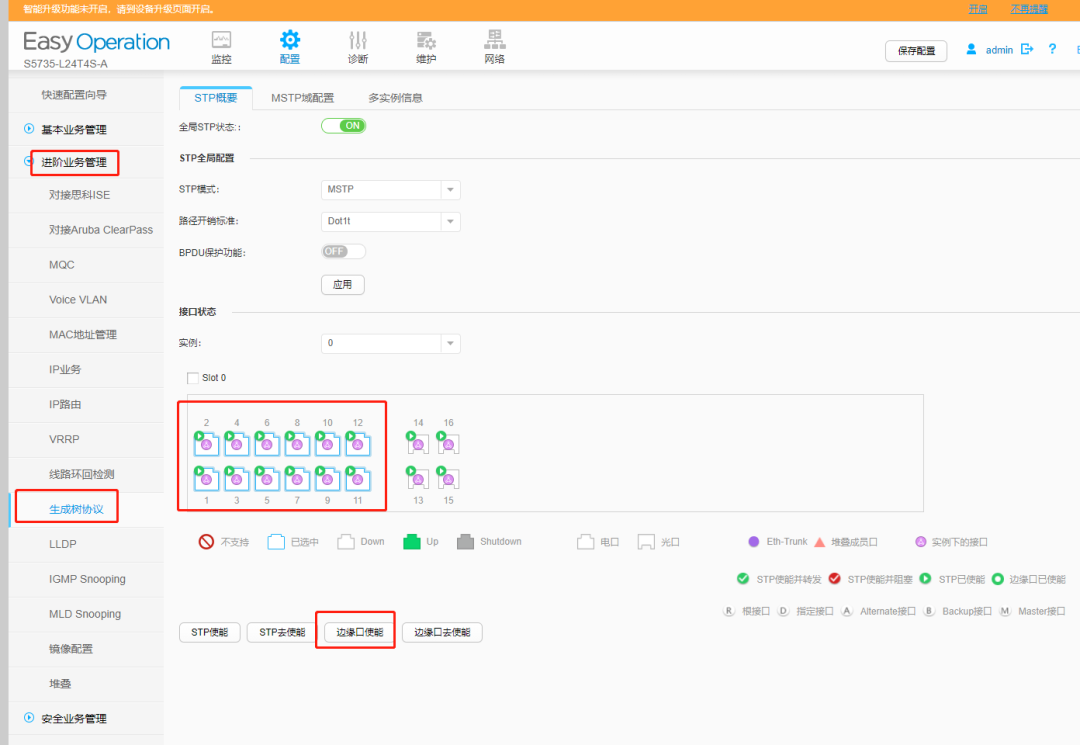

在进阶业务----生成树协议----选择1~11口（用于接终端PC）---边缘口使能

 二层整体配置vlan batch 10 20 30#interface  GigabitEthernet0/0/4 port link-type access port default vlan 10 loopback-detect enable stp edged-port enable port description desktop#interface  GigabitEthernet0/0/5 port link-type access port default vlan 10 loopback-detect enable stp edged-port enable                    port description desktop#interface  GigabitEthernet0/0/6 port link-type access port default vlan 10 loopback-detect enable stp edged-port enable port description desktop#interface  GigabitEthernet0/0/7 port link-type access port default vlan 20 stp edged-port enable port description desktop#interface  GigabitEthernet0/0/8 port link-type access port default vlan 20 stp edged-port enable port description desktop#interface  GigabitEthernet0/0/9 port link-type access port default vlan 20                     stp edged-port enable port description desktop#interface  GigabitEthernet0/0/10 port link-type access port default vlan 30 stp edged-port enable port description desktop#interface  GigabitEthernet0/0/11 port link-type access port default vlan 30 stp edged-port enable port description desktop#interface  GigabitEthernet0/0/12 port link-type trunk undo port trunk allow-pass vlan 1 port trunk allow-pass vlan 10 20 30 stp edged-port enable port description switch

其他有用的

（1）接口配置说明

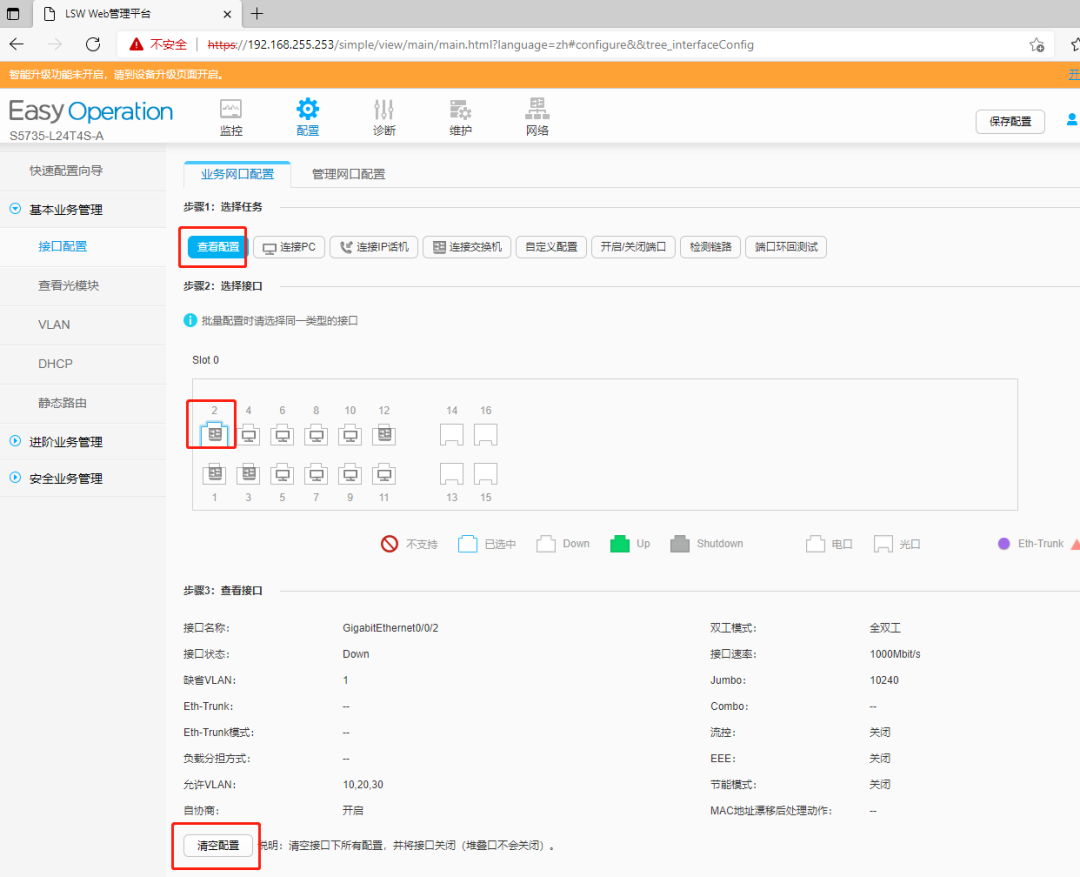

在查看配置可以具体查看某一个接口的状态、配置信息，如果不对可以点击清空配置，来清空对应的，重新配置。

另外两个选项用的多的

连接PC：相当于使用access，加入某一个vlan

连接交换机：相当于trunk，允许哪些vlan通过

（2）vlan与vlanif

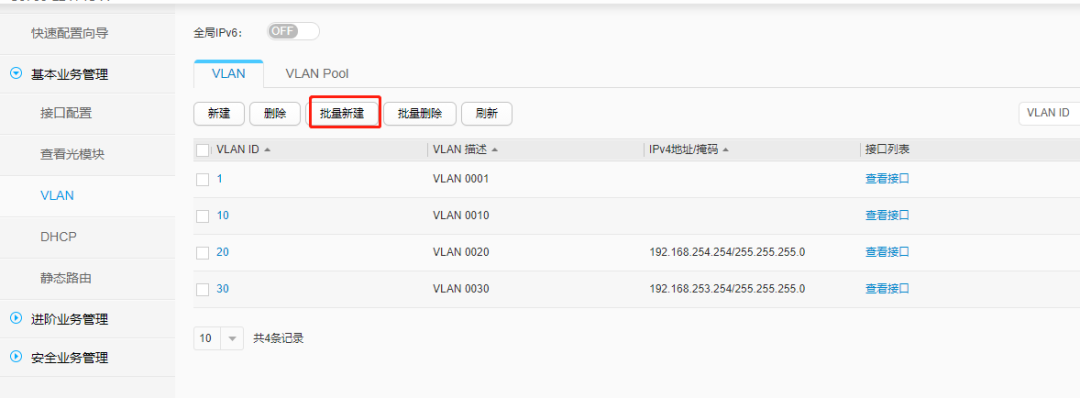

在vlan里面可以批量创建vlan id，以及创建对应的vlanif接口，都在这个界面完成

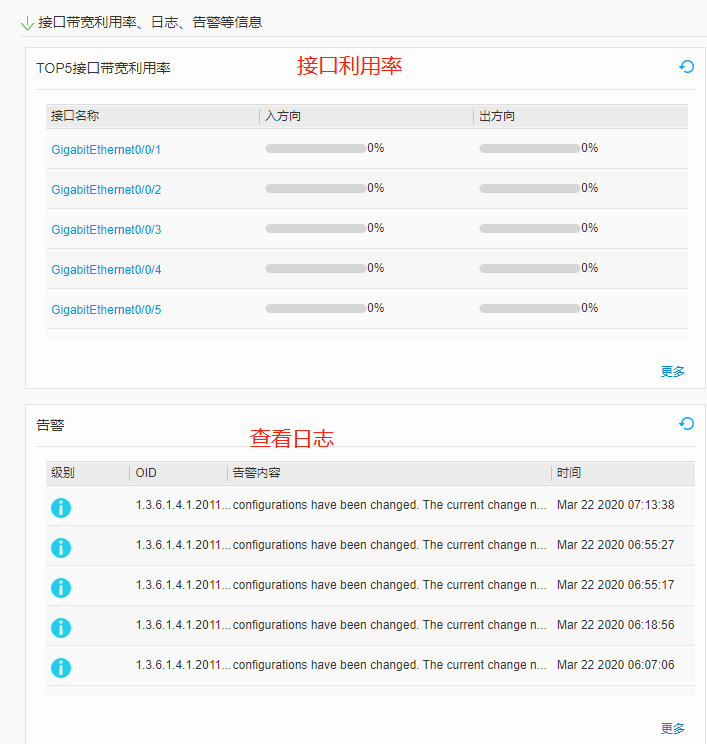

（3）接口利用率、日志

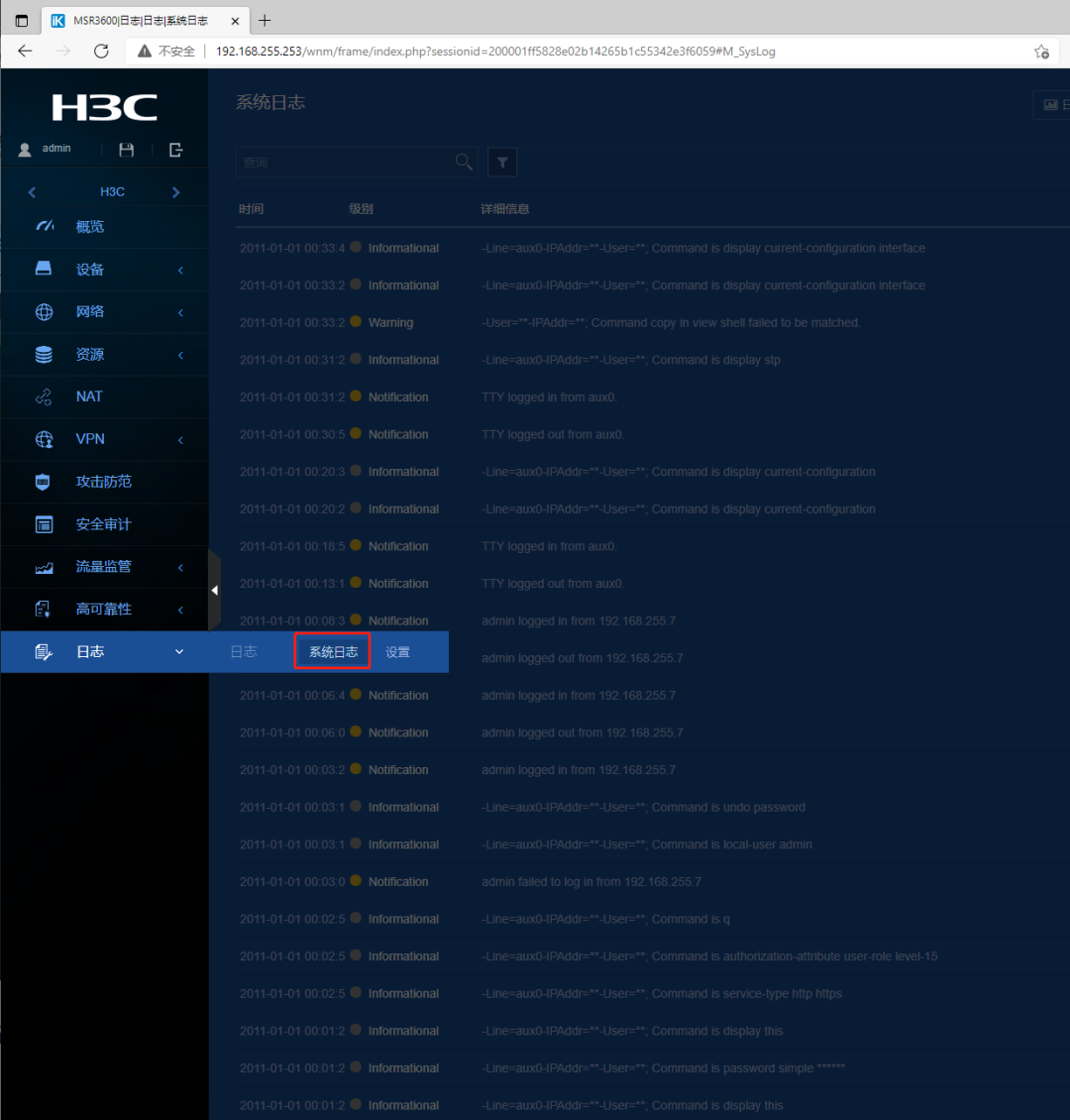

比如环路了、或者一些告警都可以在监控选项里面查看，通过点击更多查看未列出来的，排错比较常用

（4）保存配置

不管是命令行还是WEB配置后，都需要进行保存，否则下次重启就会配置丢失，还原成未配置的状态。

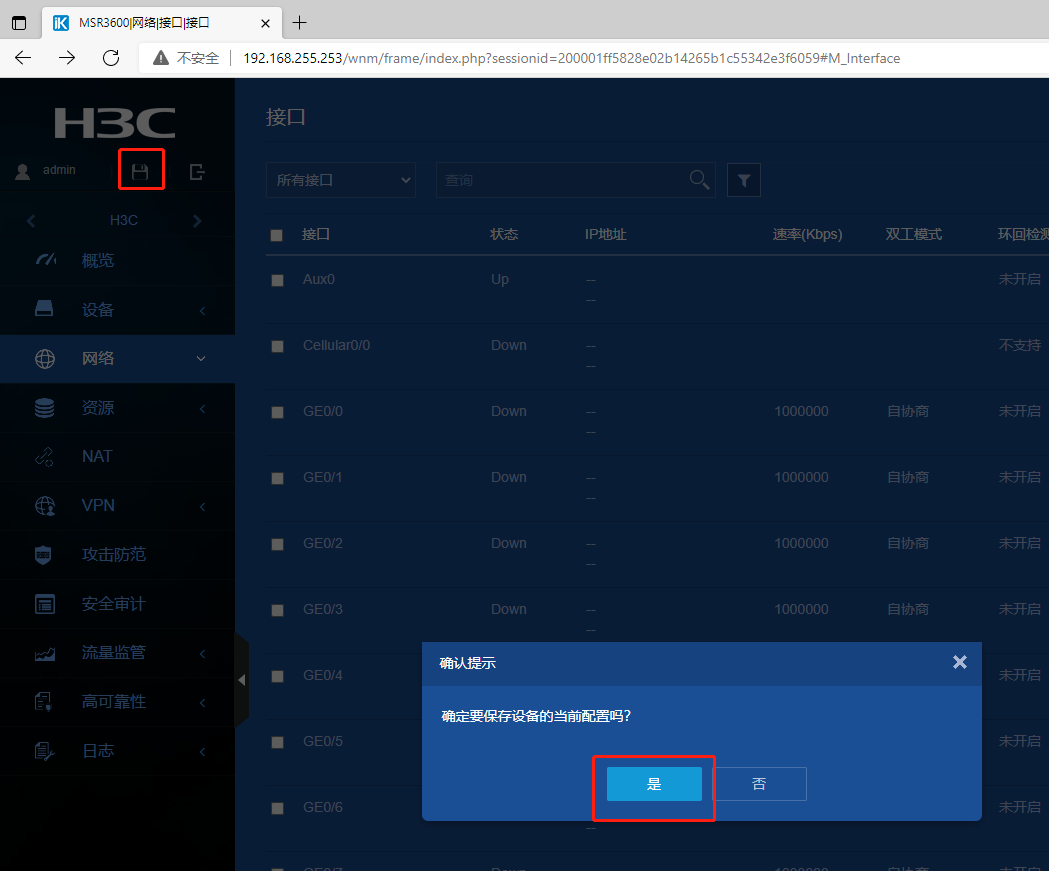

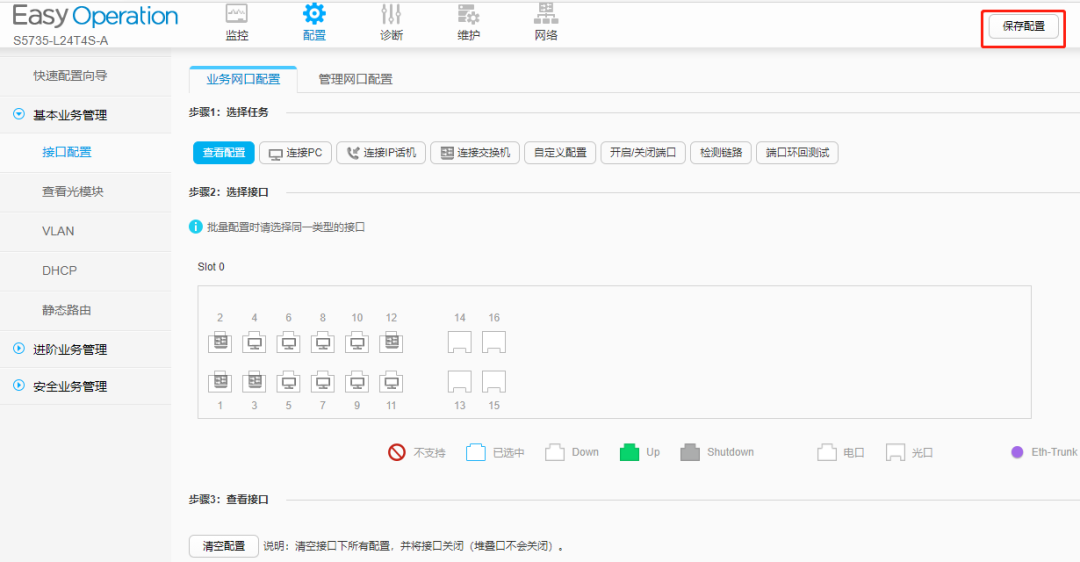

点击保存配置，一定要养成一个习惯，否则你花费大半天配置的一停电（不小心关机）就没了。

华三交换机WEB操作

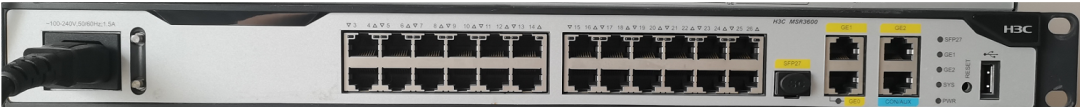

华三使用的是路由器交换机一体的设备，3600-28，WEB操作界面跟交换机是一样的，这里也来演示熟悉下WEB的操作。（调试线接在CON口，电脑接在26口）

初始化设备开局（设置管理地址、账号密码、开启WEB）

  创建管理地址[H3C]int vlan 1[H3C-Vlan-interface1]ip  address  192.168.255.253 24 创建登录账号密码[H3C]local-user  admin                                                           //创建账号[H3C-luser-manage-admin]password  simple admin                 //设置密码 （可选）[H3C-luser-manage-admin]service-type  http https         //允许访问类型[H3C-luser-manage-admin]authorization-attribute  user-role level-15    //设置访问权限 开启WEB管理[H3C]ip http enable[H3C]ip https enable//华三的版本不一样的情况下，默认开启的状态 也不一样，所以建议是不管什么版本，直接输入这两个命令开启

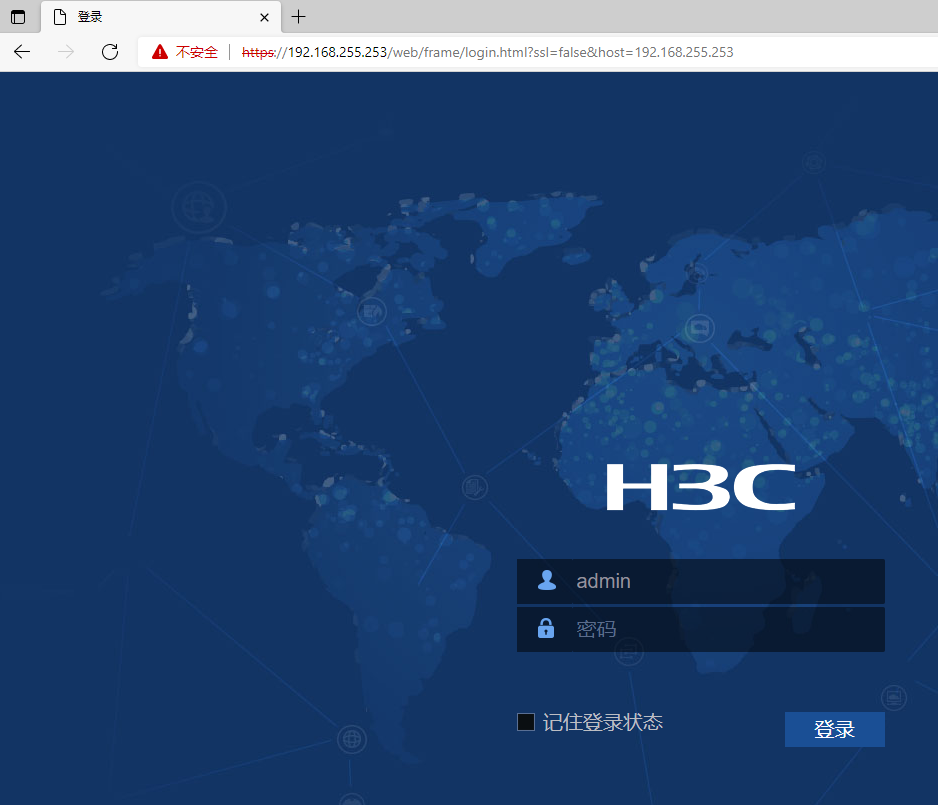

浏览器打开192.168.255.253，输入账号admin（如果创建账号信息的时候没创建密码），直接点击登录

三层相关配置

跟华为一样，创建两个vlanif 20（192.168.254.254/24）、30（192.168.253.254/24），3~5口为trunk

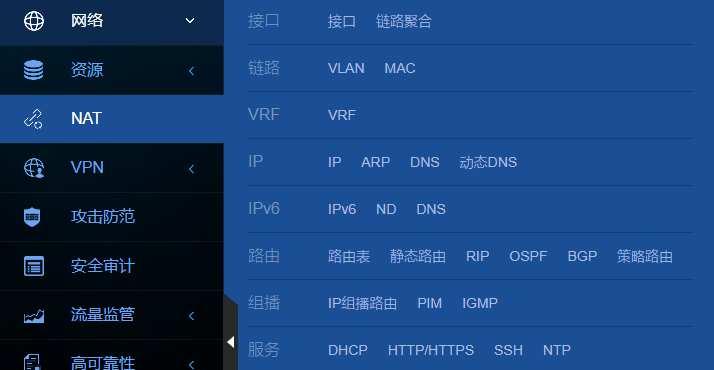

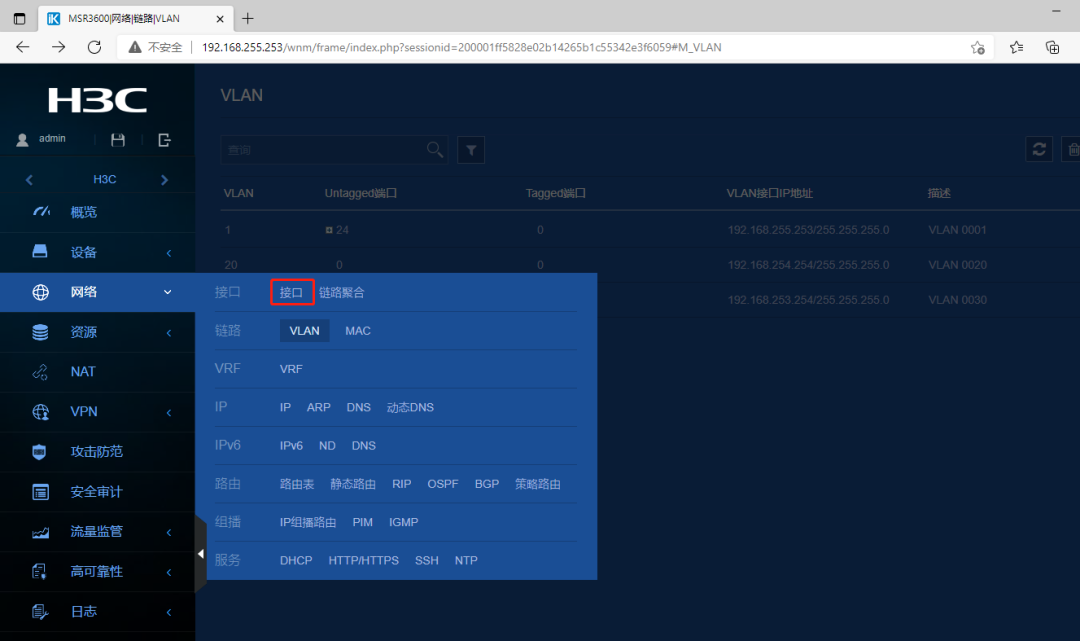

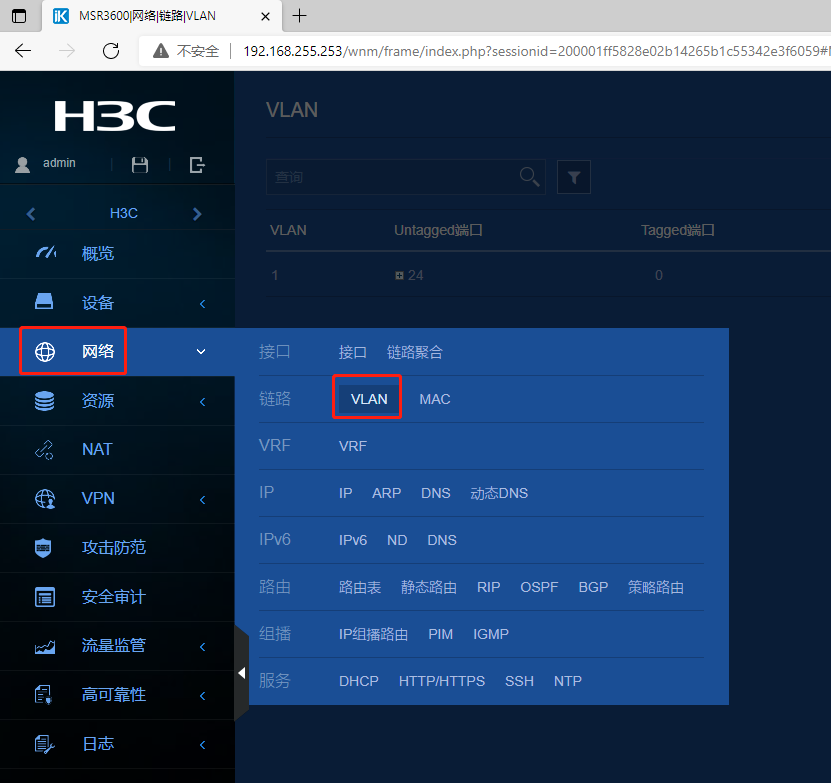

选择网络----vlan

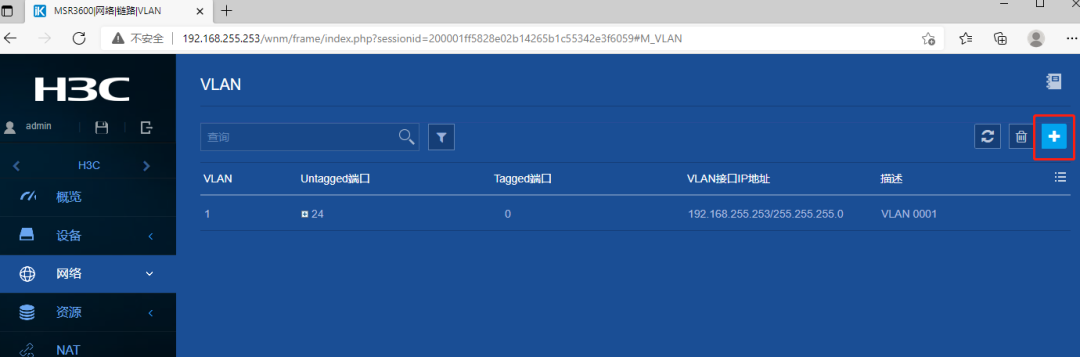

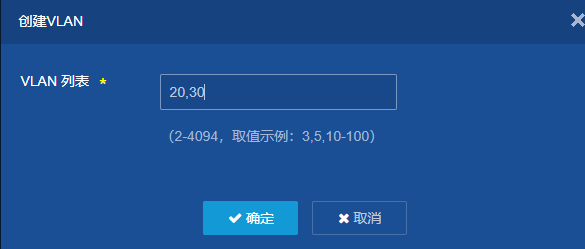

新建

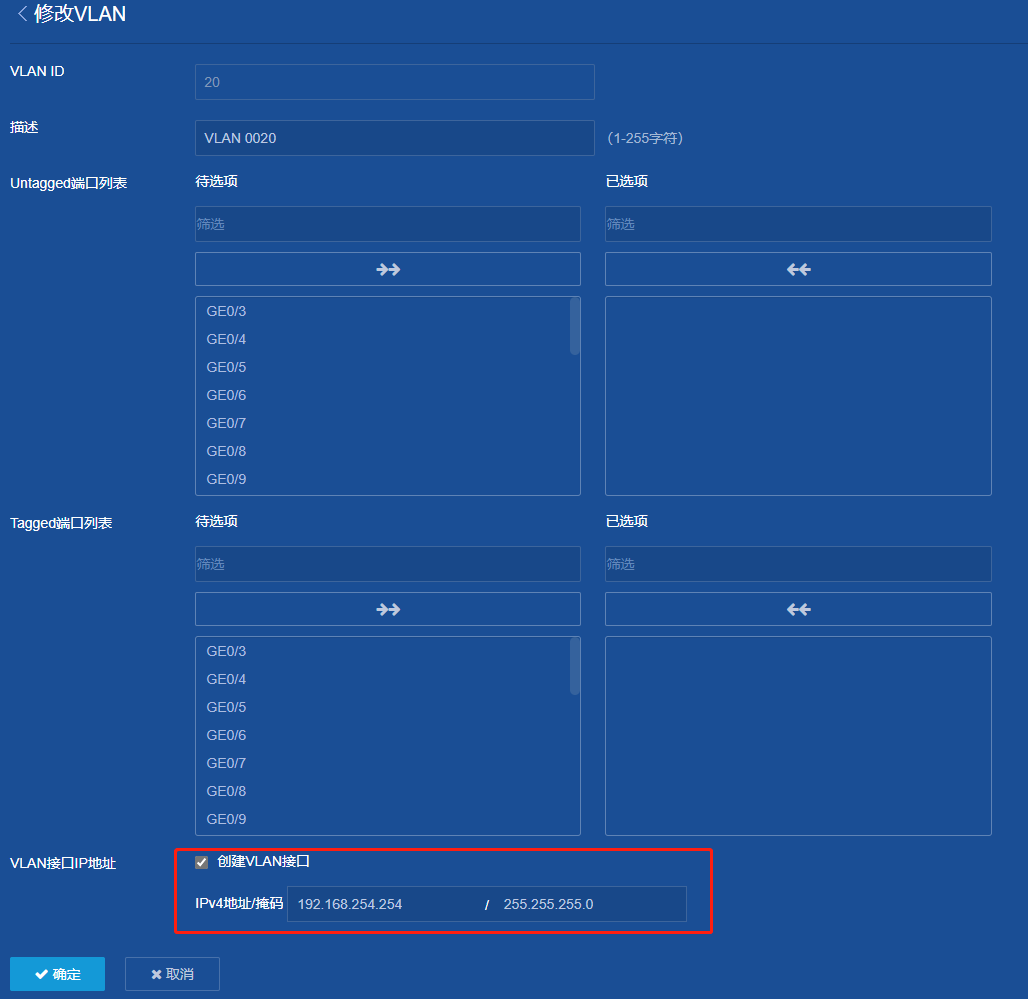

创建vlan接口，配置地址

同样的vlan30也创建vlan接口

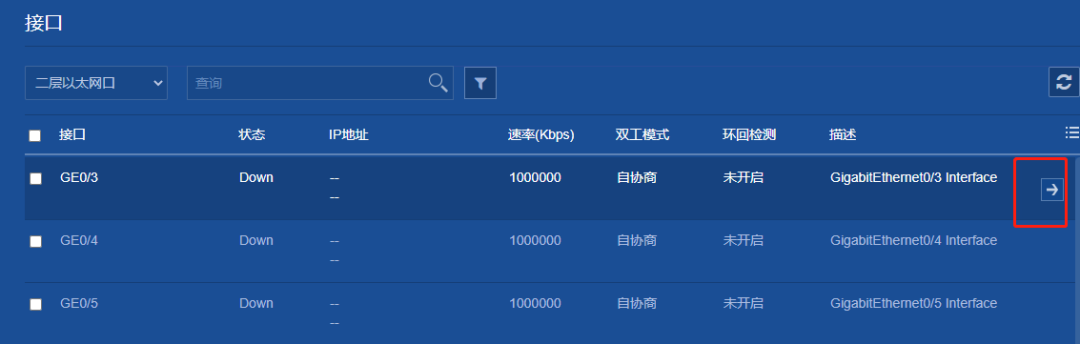

点击接口，来配置trunk

点击修改

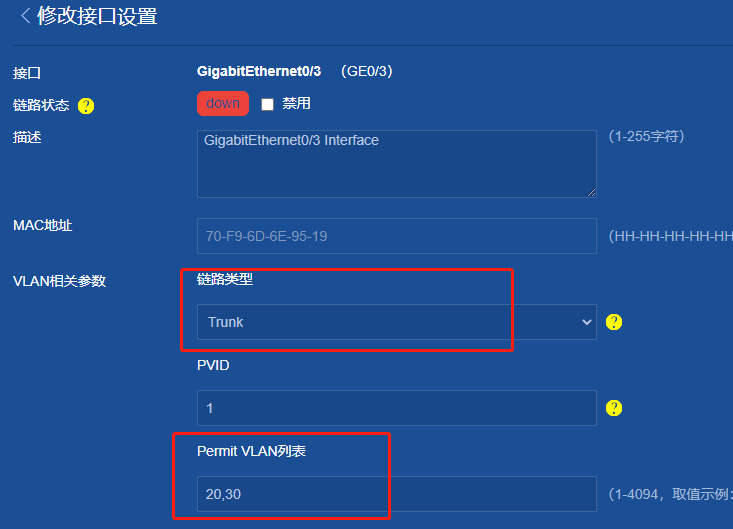

接口类型改为trunk，允许20，30通过，同样的方法，修改4跟5口

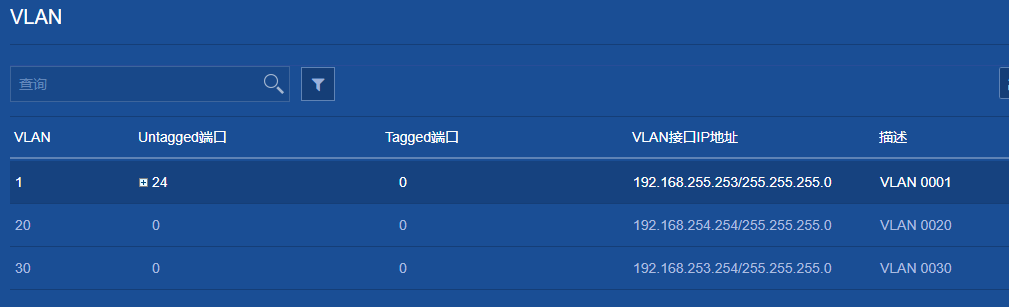

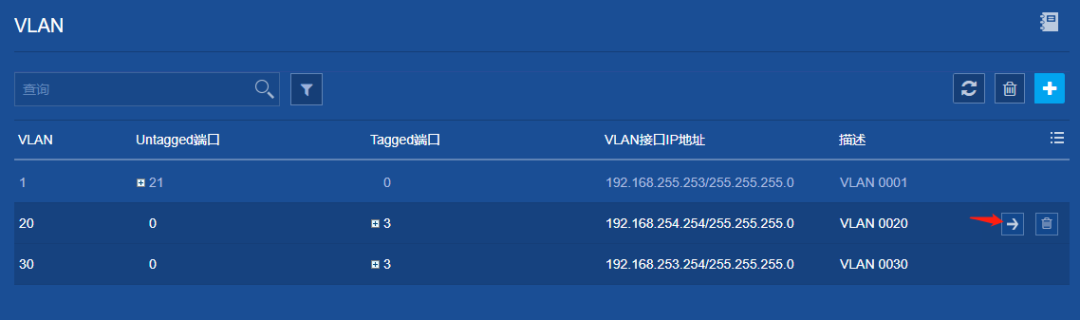

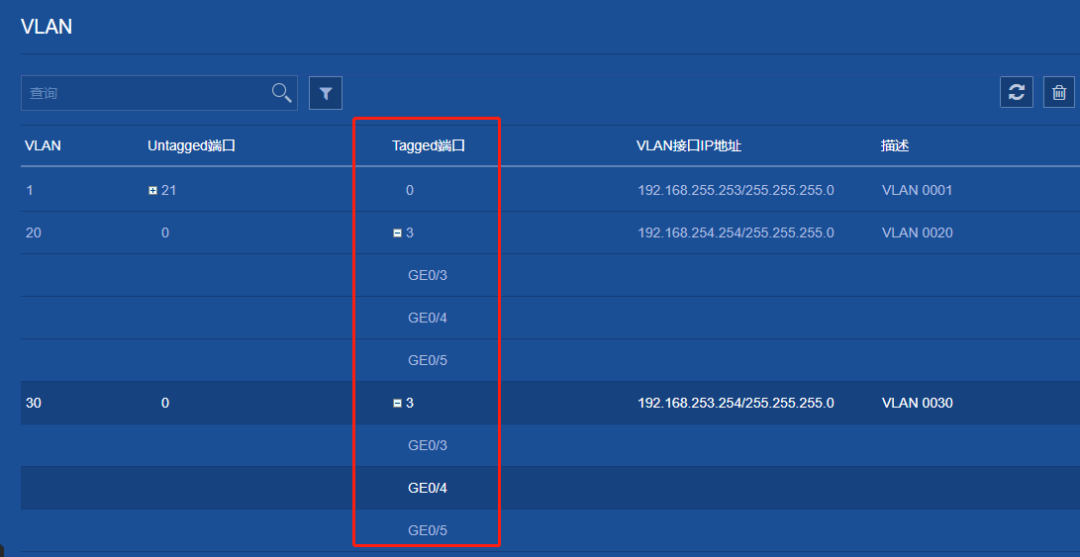

当全部配置完成后，这里就有对应的显示了

 三层整体配置展示#vlan 20#vlan 30#interface  Vlan-interface20 ip address 192.168.254.254 255.255.255.0#interface  Vlan-interface30 ip address 192.168.253.254 255.255.255.0#interface  GigabitEthernet0/3 port link-mode bridge port link-type trunk undo port trunk permit vlan 1 port trunk permit vlan 20 30#interface  GigabitEthernet0/4 port link-mode bridge port link-type trunk undo port trunk permit vlan 1 port trunk permit vlan 20 30#interface  GigabitEthernet0/5 port link-mode bridge port link-type trunk undo port trunk permit vlan 1 port trunk permit vlan 20 30 //转换成命令行后，是不是都能理解

二层相关配置

对于二层这样按照表格的配置

接口	对应VLAN
G0/0/7~G0/0/15	20
G0/0/16~G0/0/24	30
G0/0/25（上行）	trunk

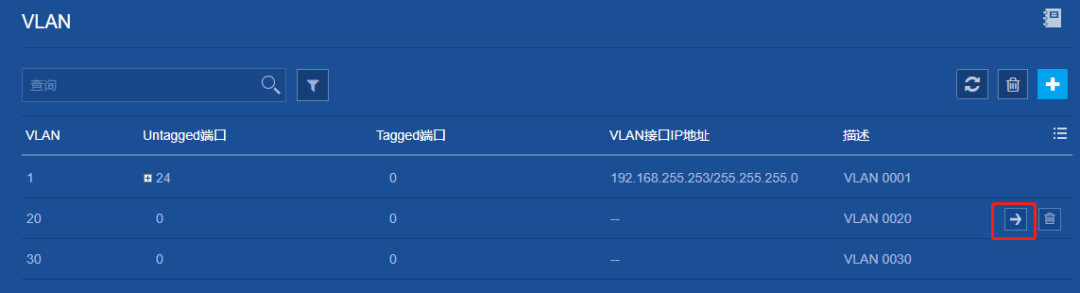

进入vlan 20

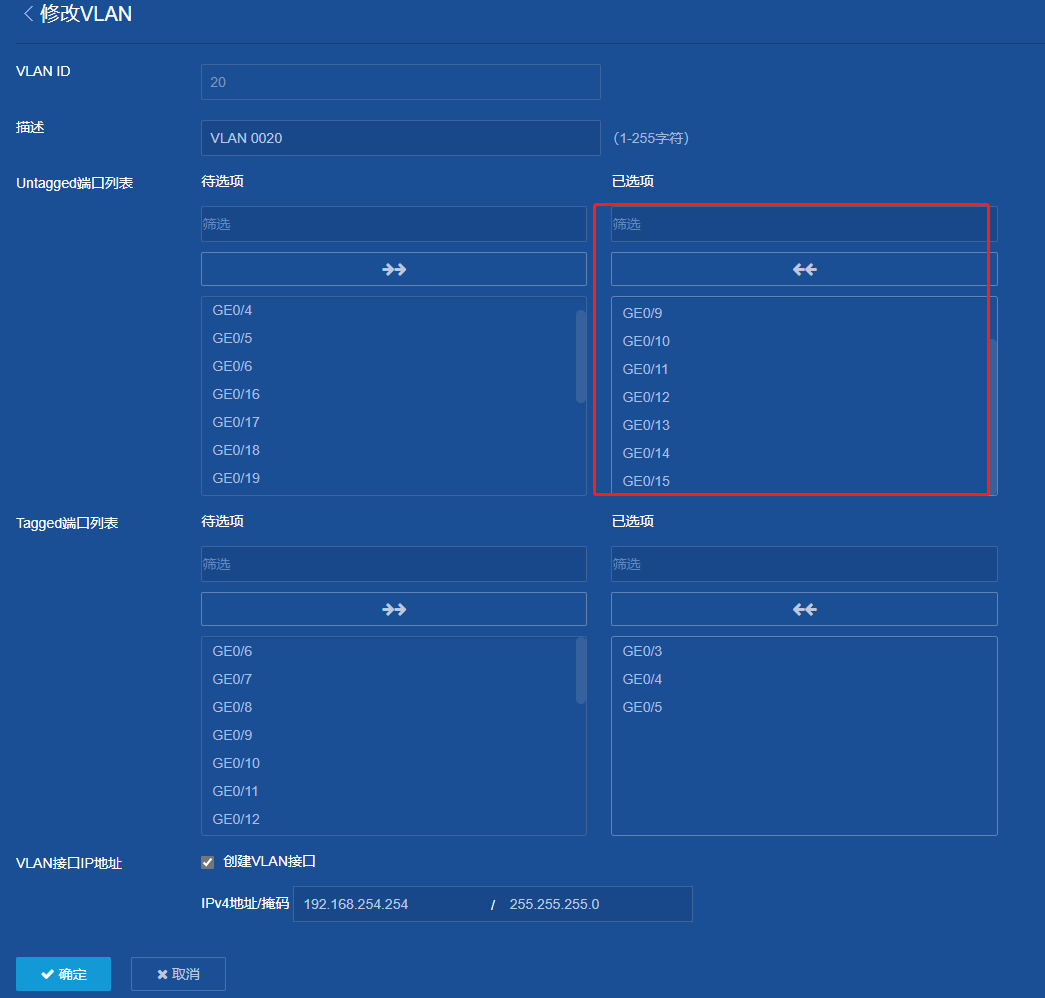

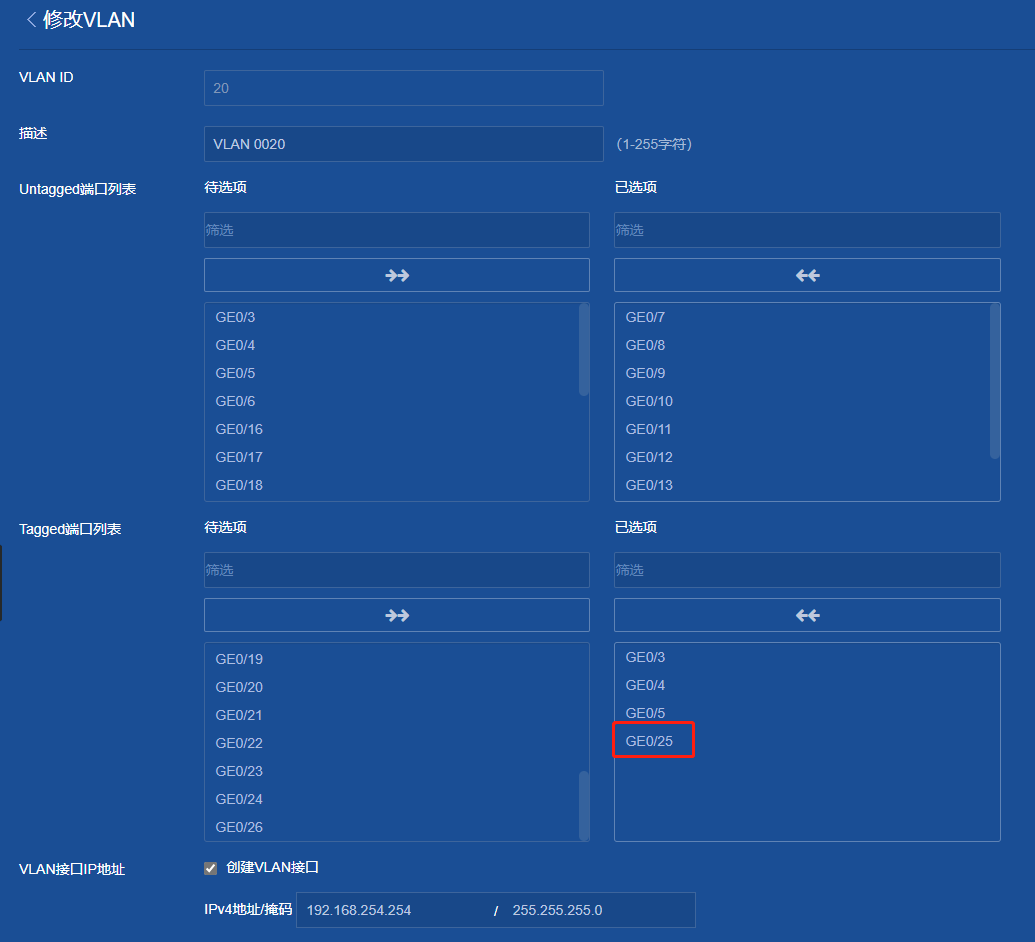

选择7到15，这个的意思就是加入vlan20，然后确定

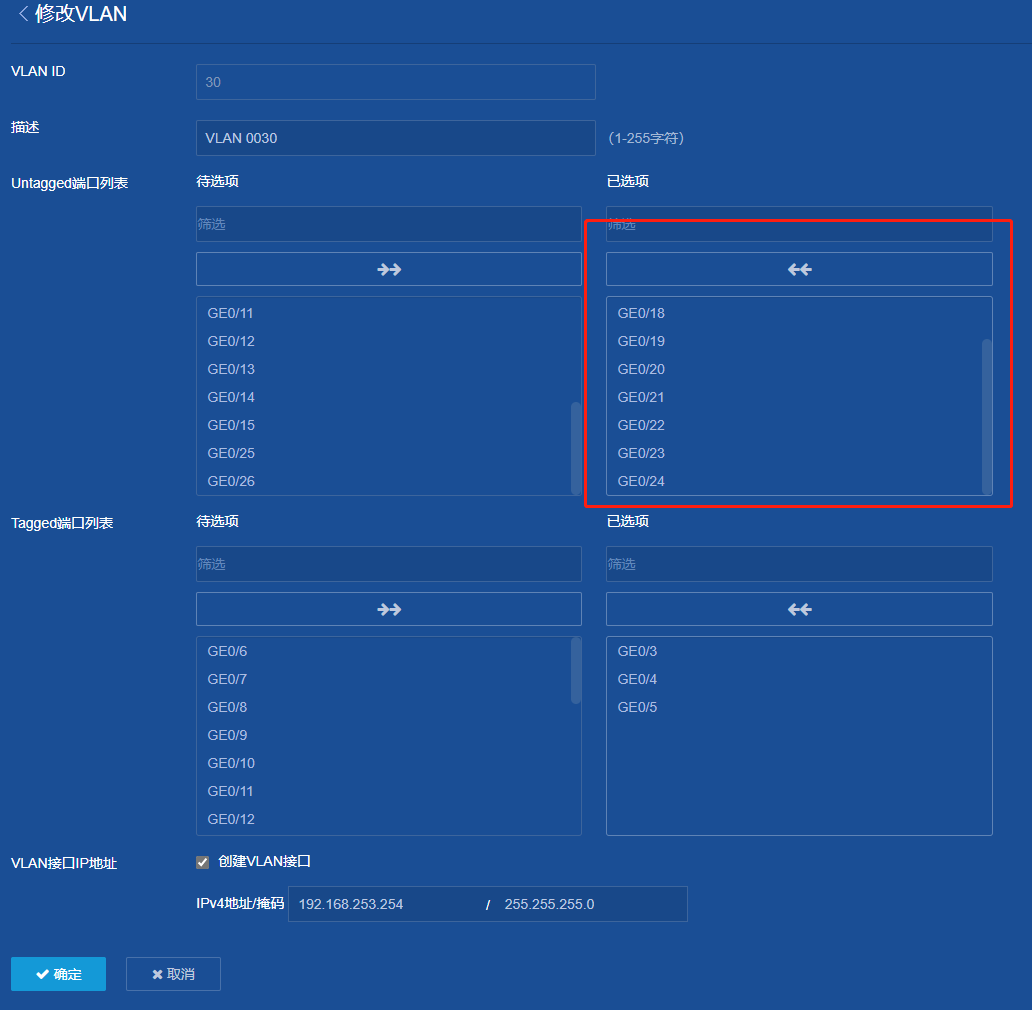

选择16~24，加入vlan 30，确定

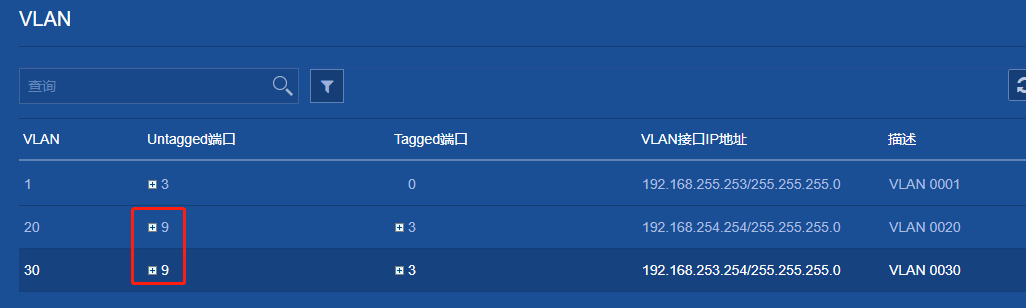

这里就会显示了，untaagged通常就是Access了

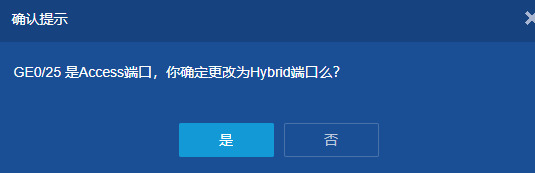

如果直接在列表里面的Tagged添加25口的话，会提示接口处于access接口，需要改为Hybrid，这个模式是在进阶才讲解，所以就不用这个方式了。

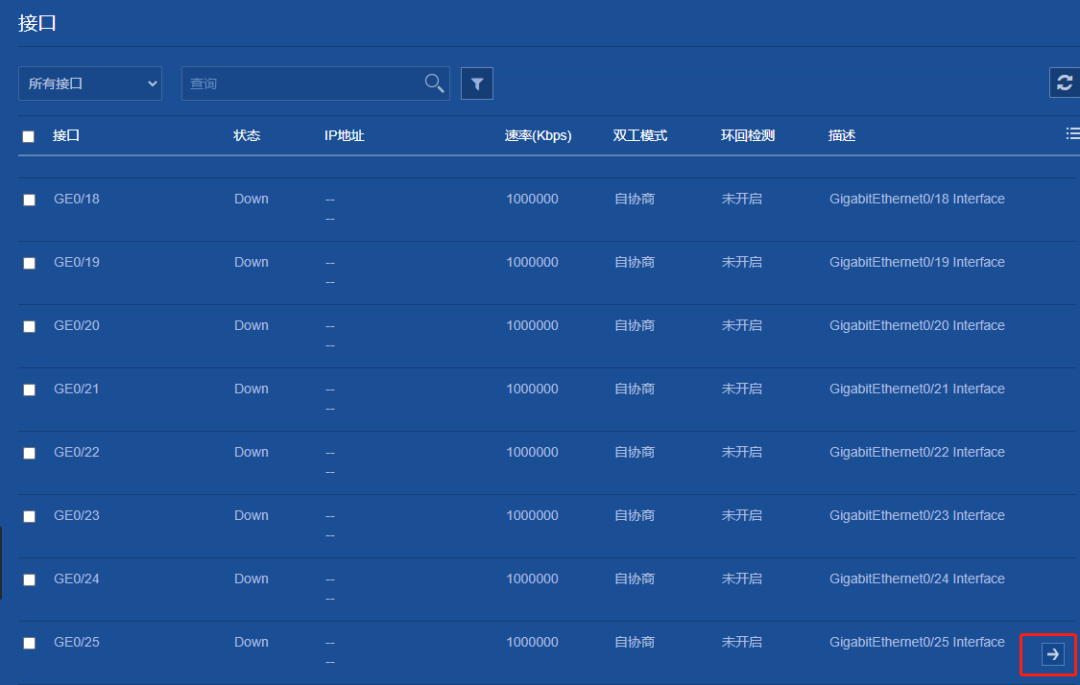

还是在接口里面，进去

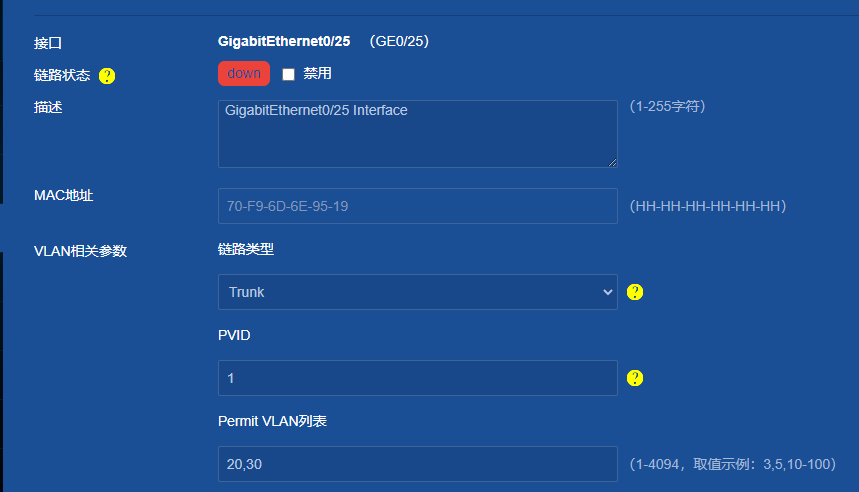

改成trunk，允许20，30通过。

路由交换一体的设备，链路里面没有包含STP，但是交换机型号是包含的，这里就没法演示了，而且这种一体的设备，默认情况下STP是没有开启的

<H3C>display stp

STP is not configured

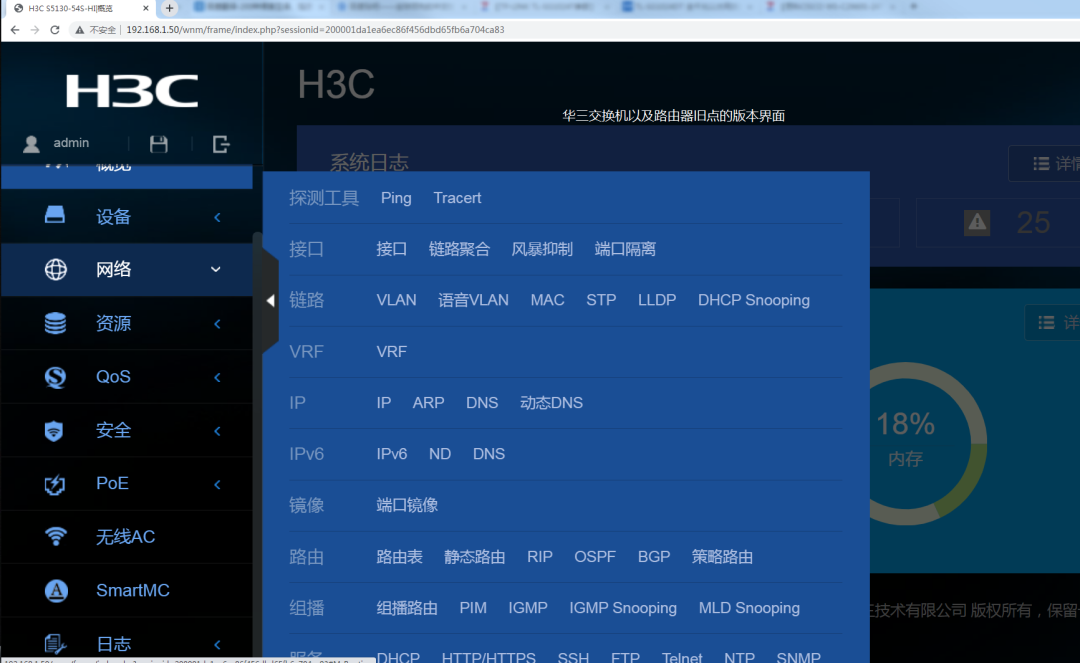

这个是一台交换机的界面，可以看到在链路里面是有STP的，这个要注意下，这个配置不难，开启边缘端口即可

二层交换整体配置interface  GigabitEthernet0/7 port link-mode bridge port access vlan 20#interface  GigabitEthernet0/8 port link-mode bridge port access vlan 20#interface  GigabitEthernet0/9 port link-mode bridge port access vlan 20#interface  GigabitEthernet0/10 port link-mode bridge port access vlan 20#interface  GigabitEthernet0/11 port link-mode bridge port access vlan 20#interface  GigabitEthernet0/12 port link-mode bridge port access vlan 20#interface  GigabitEthernet0/13 port link-mode bridge port access vlan 20#interface  GigabitEthernet0/14 port link-mode bridge port access vlan 20#interface  GigabitEthernet0/15 port link-mode bridge port access vlan 20#interface  GigabitEthernet0/16 port link-mode bridge port access vlan 30#interface  GigabitEthernet0/17 port link-mode bridge port access vlan 30#interface  GigabitEthernet0/18 port link-mode bridge port access vlan 30#interface  GigabitEthernet0/19 port link-mode bridge port access vlan 30#interface  GigabitEthernet0/20 port link-mode bridge port access vlan 30#interface  GigabitEthernet0/21 port link-mode bridge port access vlan 30#interface  GigabitEthernet0/22 port link-mode bridge port access vlan 30#interface  GigabitEthernet0/23 port link-mode bridge port access vlan 30#interface  GigabitEthernet0/24 port link-mode bridge port access vlan 30#interface  GigabitEthernet0/25 port link-mode bridge port link-type trunk undo port trunk permit vlan 1 port trunk permit vlan 20 30
