前言
大家好，本系列文章将记录博主关于Matalab Simulink的开发学习之旅，其中包括但不限于用Matlab Simulink 开发STM32、NXP恩智浦等系列单片机。欢迎各位评论交流、相互学习！
一、Matlab2023b的下载与安装：
链接: Matlab2023b的下载与安装链接
二、支持包下载
1、ARM Cortex-M Support from Embedded Coder
链接: ARM Cortex-M支持包下载链接
2、Embedded Coder Interface to QEMU Emulator
链接: QEMU仿真器嵌入式编码器支持包下载链接
3、Embedded Coder Support Package for STMicroelectronics STM32 Processors（STM32支持包）
链接: STM32支持包下载链接
三、环境搭建
1、安装三个支持包：

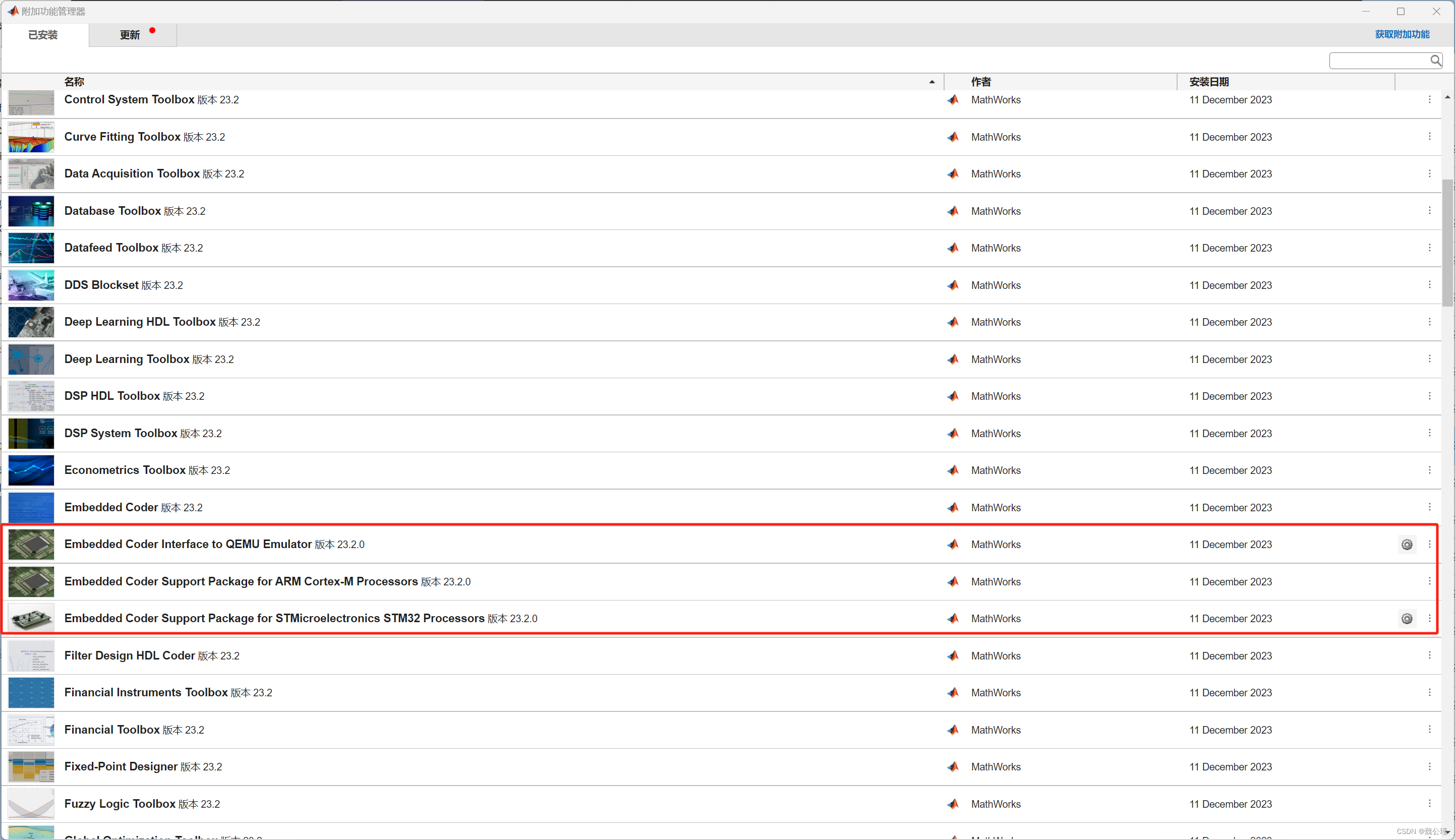

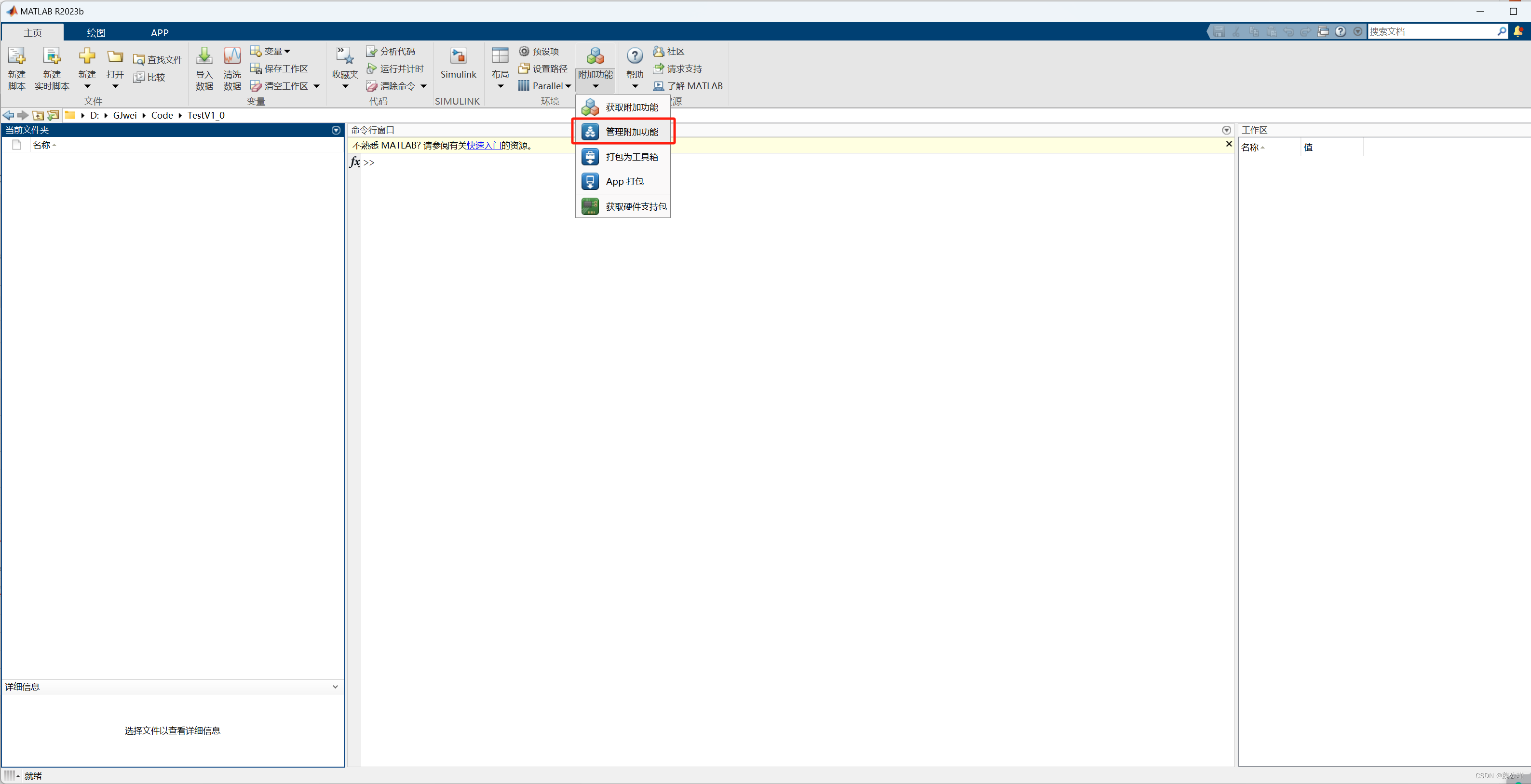

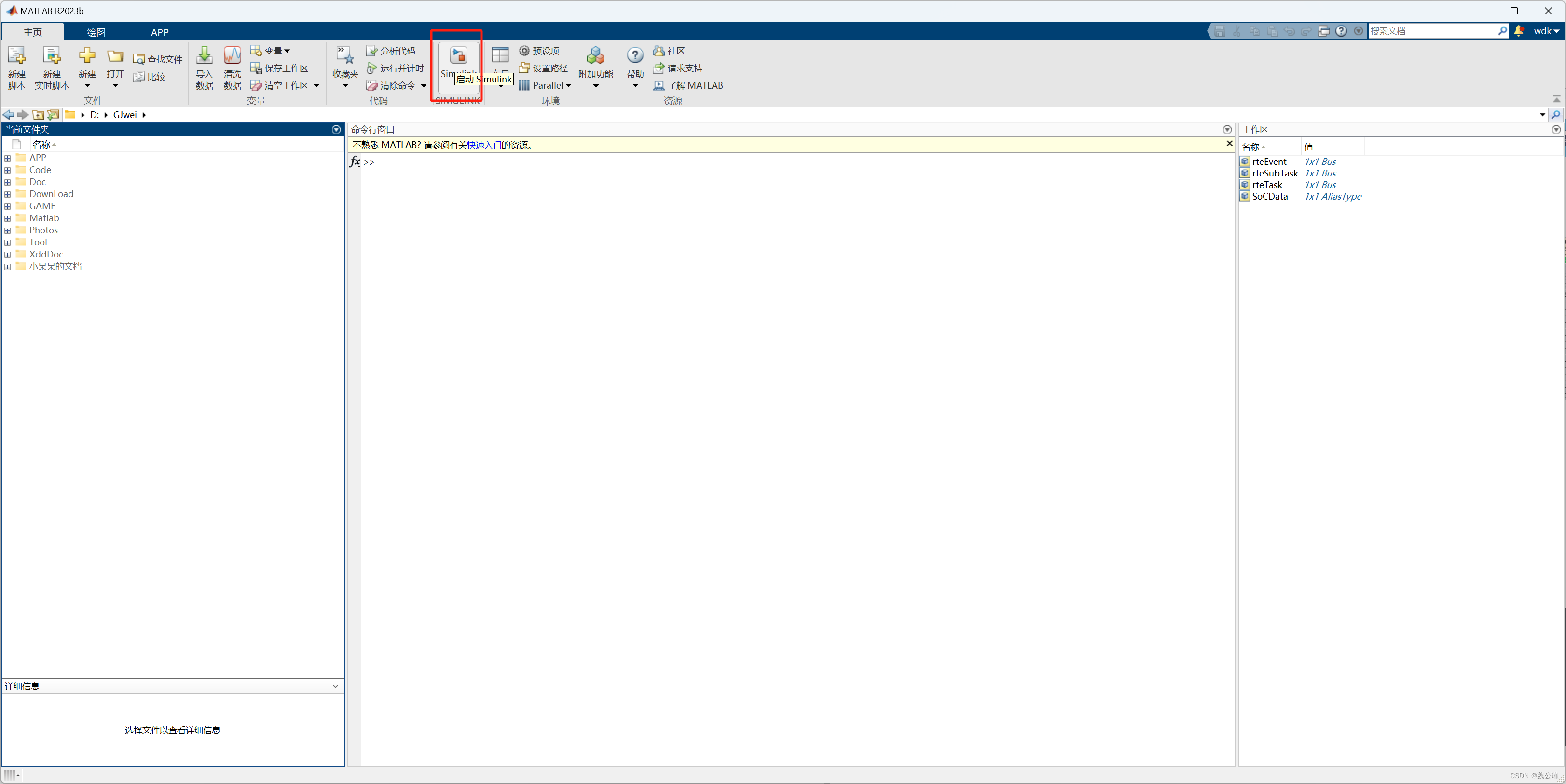

安装后点击“管理附加功能”查看支持包是否安装。

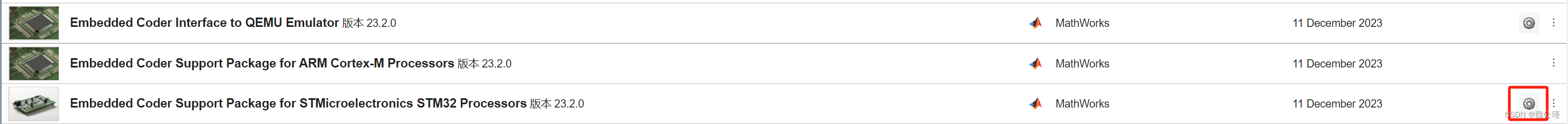

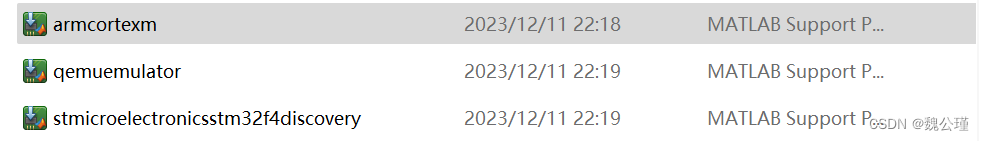

出现如下三个支持包则表示安装完成（安装结尾先跳过配置）。
2、配置支持包：
1）配置Embedded Coder Support Package for STMicroelectronics STM32 Processors支持包：
1.点击配置图标

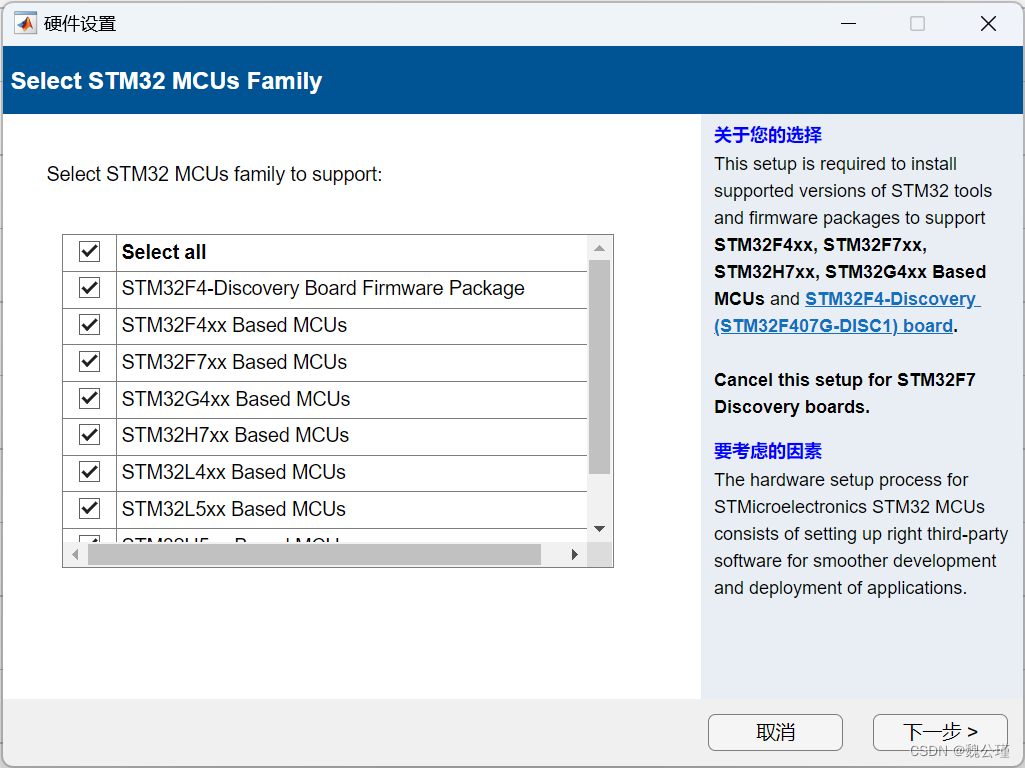

2.全选，然后点击下一步。

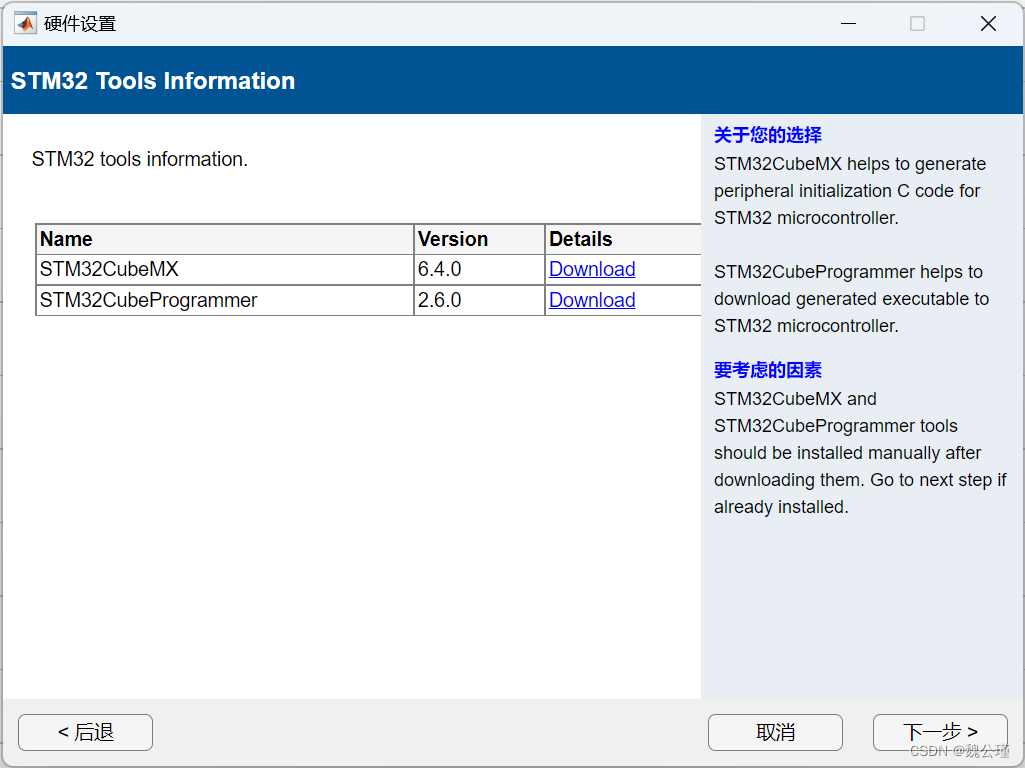

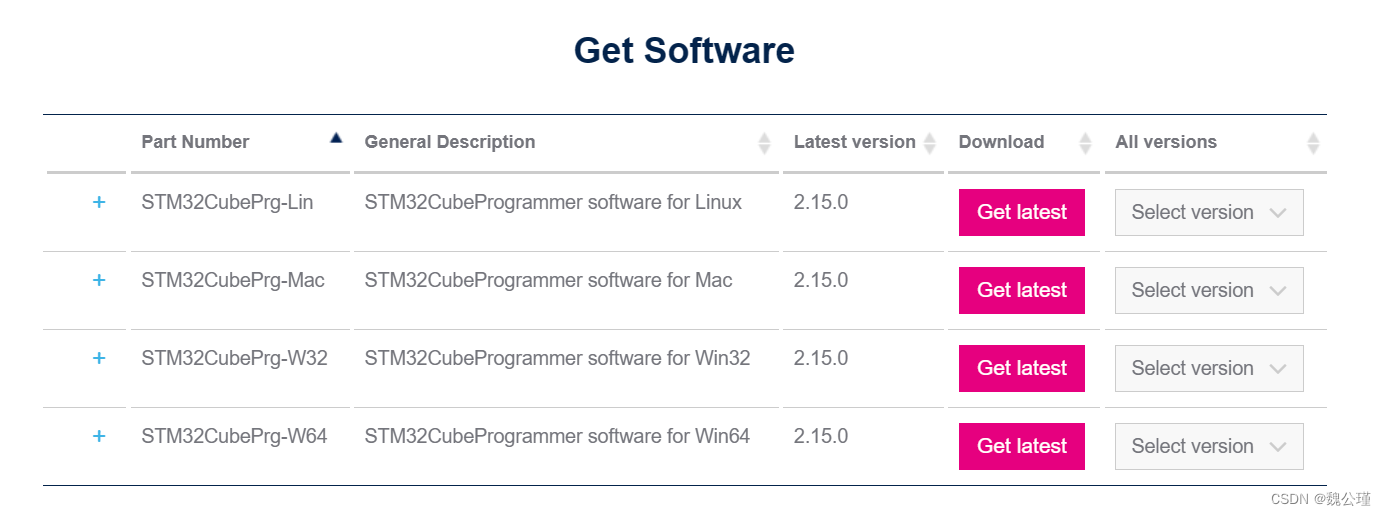

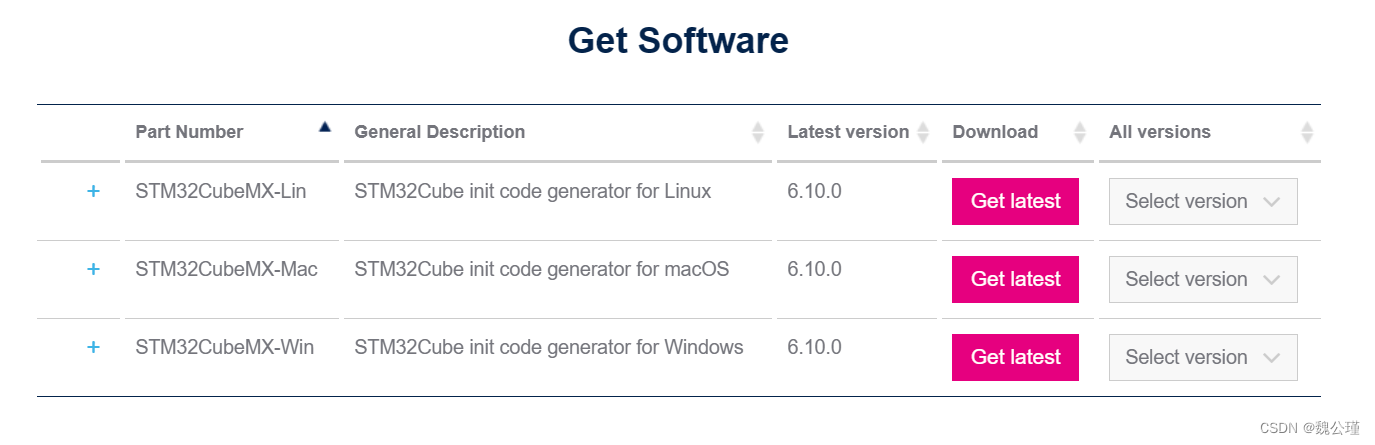

3.依次点击“download”，下载stm32工具。
分别选择适合自己电脑系统的最新版本下载即可。

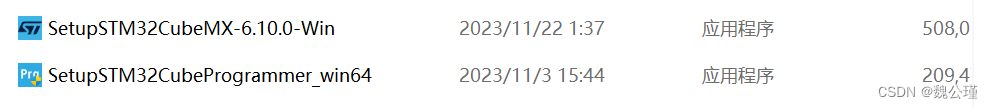

4.双击安装刚刚下载的工具包：
5.验证工具包安装路径：

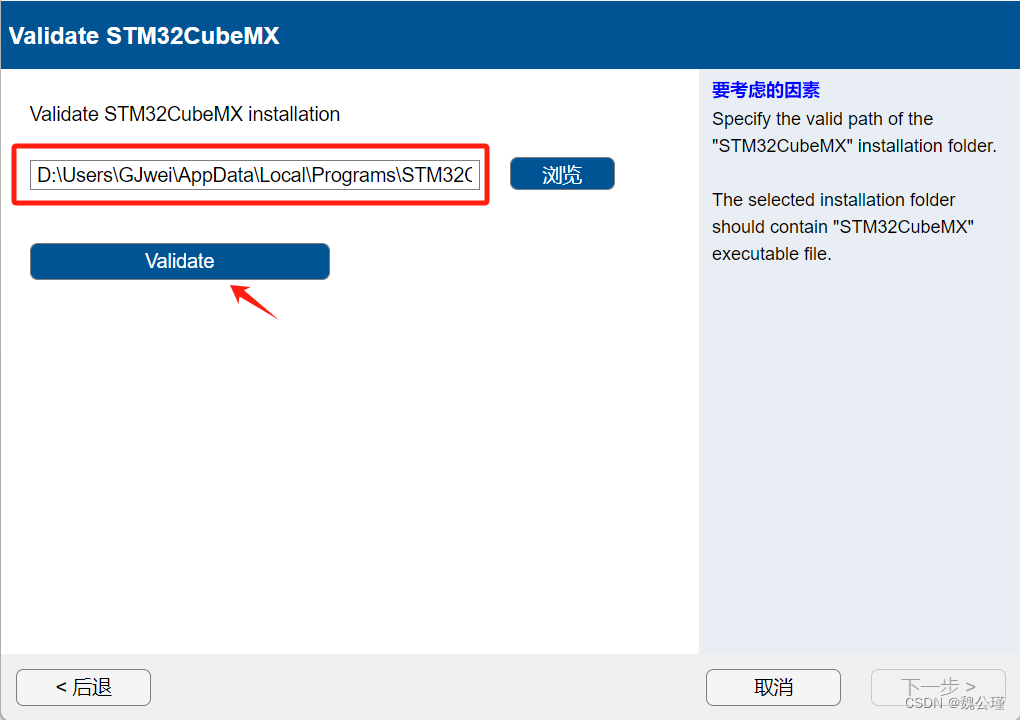

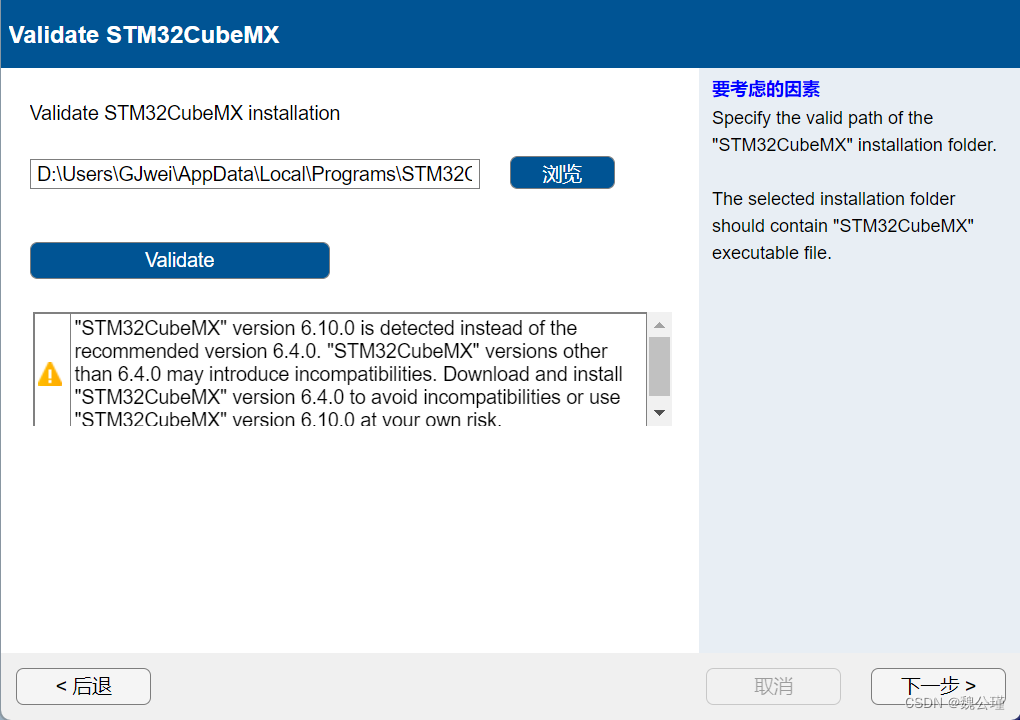

①、步骤4安装完成后，回到步骤3中，点击下一步后如图，输入对应工具的安装路径，然后点击“validate”验证。

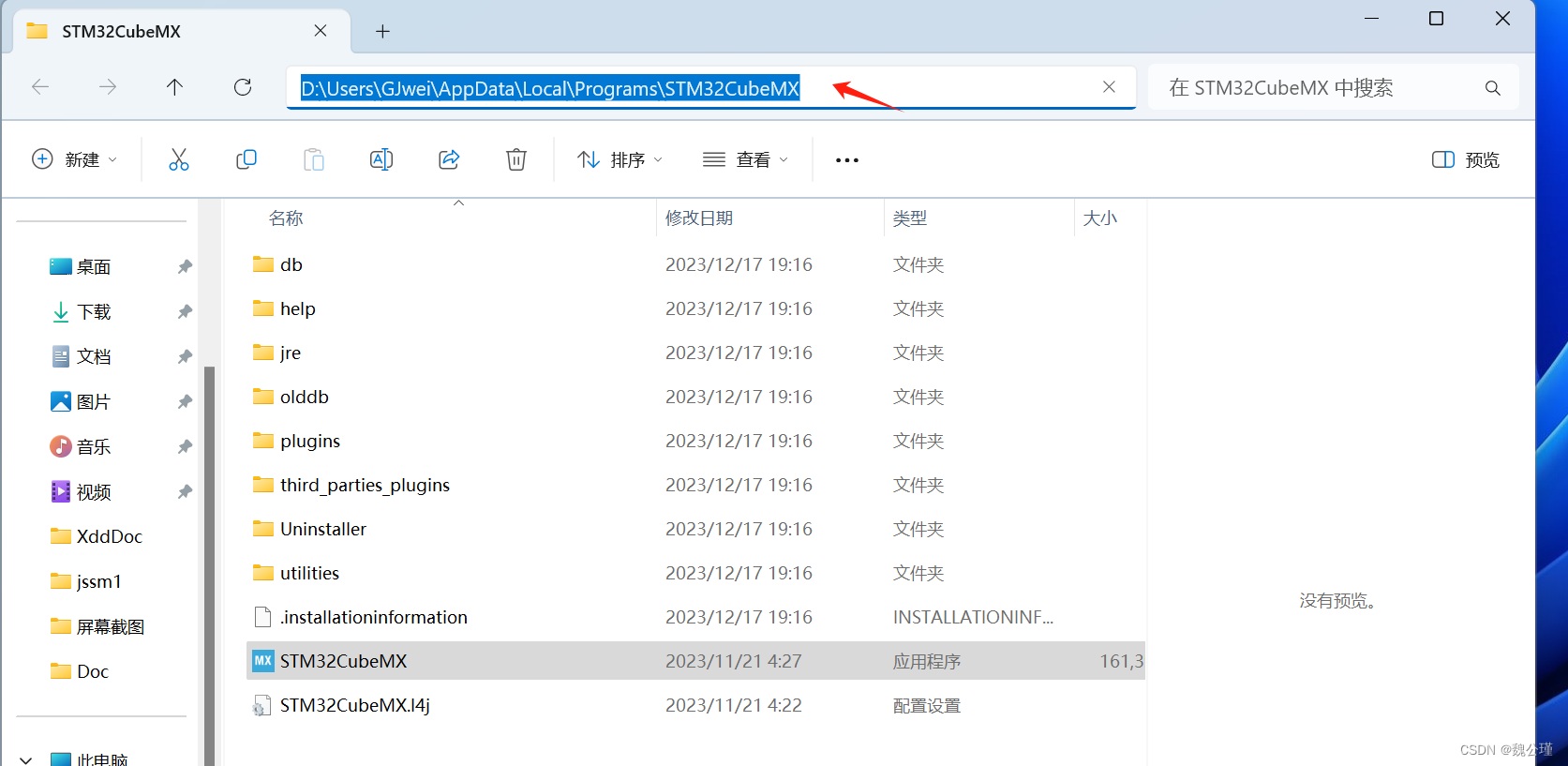

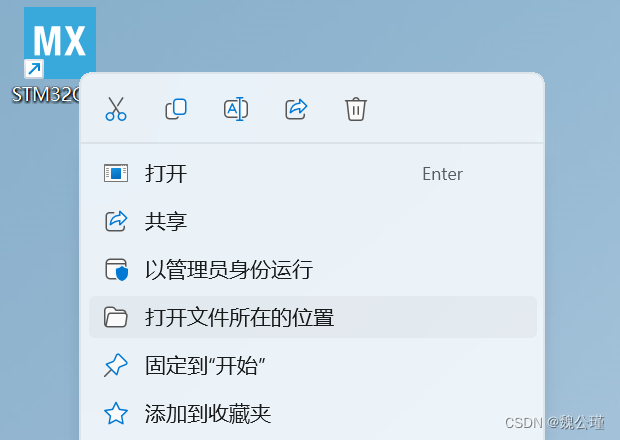

PS:如果找不到安装路径，可右键点击对应工具图标，然后点击"打开文件所在位置"查看。
②、回到步骤5：点击"validate"验证成功后如图：再点击下一步，继续验证下一个工具，同步骤5。

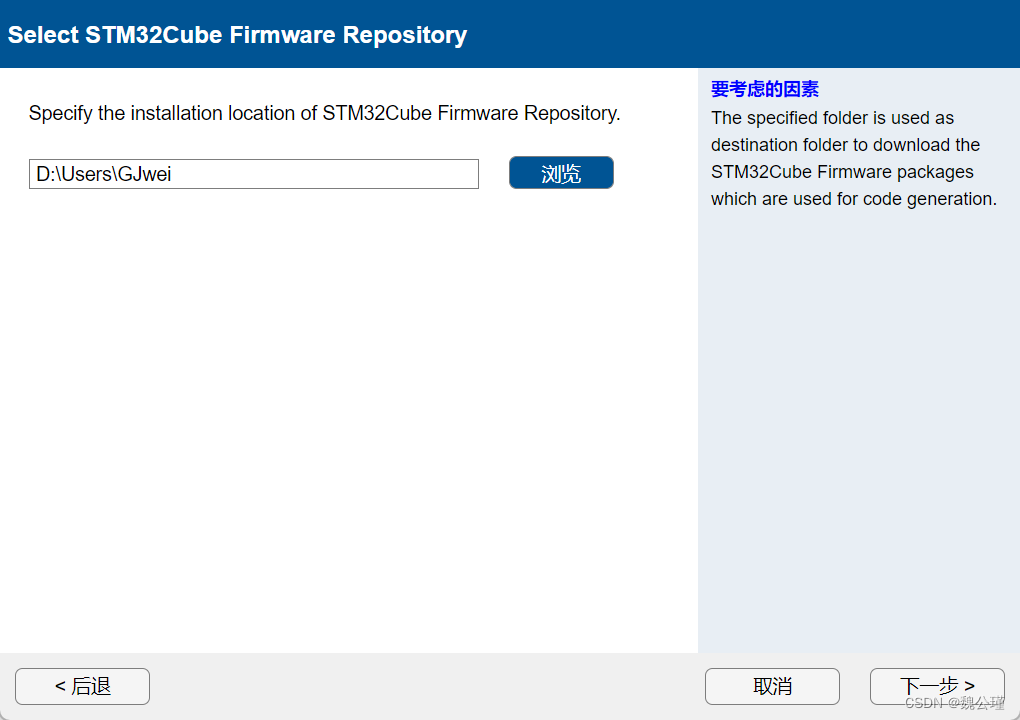

③、再选择你想将“STM32固件库”安装到的位置，然后点击下一步。

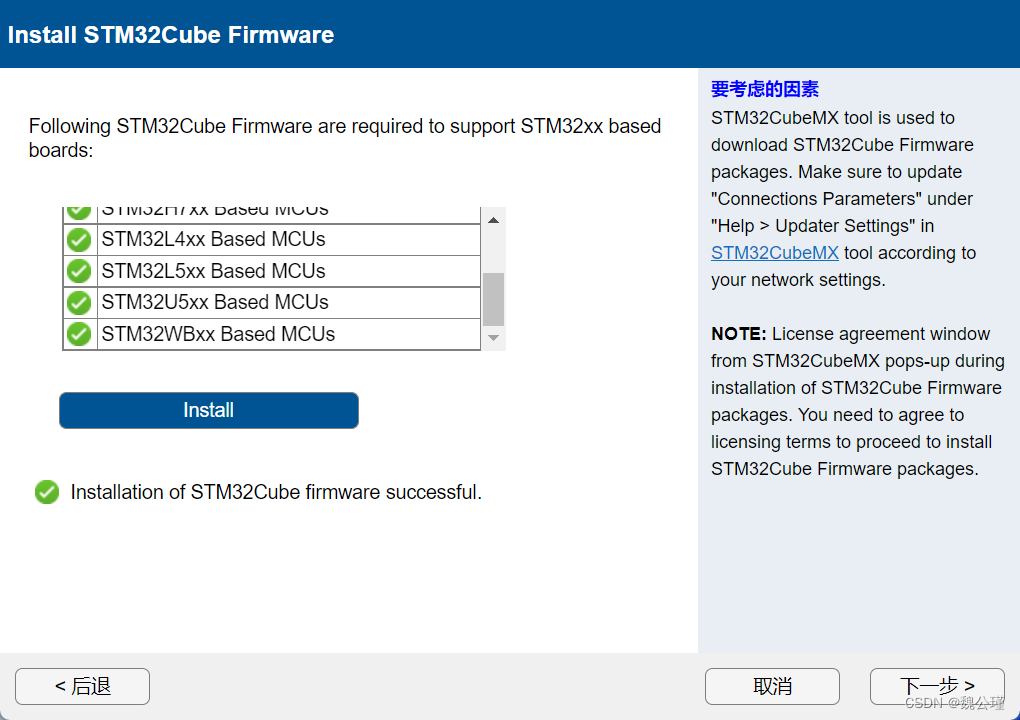

④、点击"install"，等待其下载安装完成。

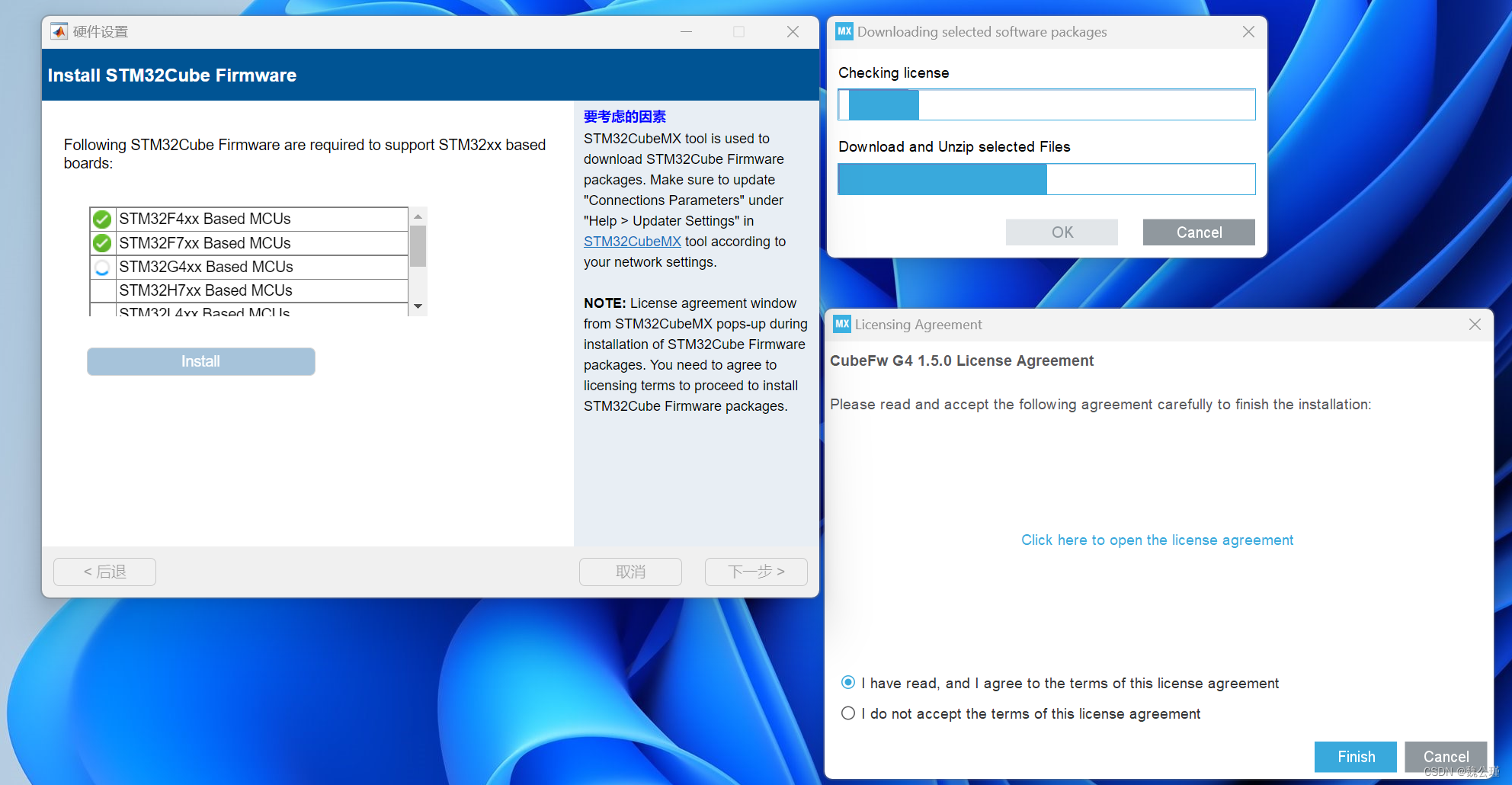

⑤、安装过程中会弹出如图类弹窗，选择“已阅读相关条款，同意安装”即可。
⑥、安装完成后，点击下一步。

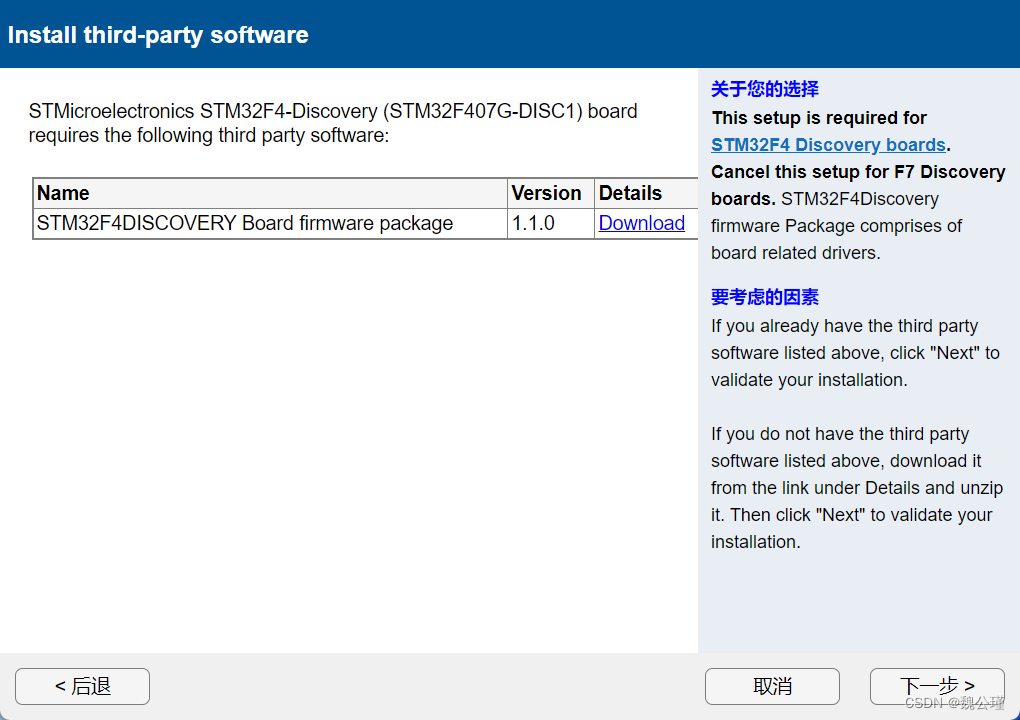

⑦、如图，点击“Download”下载STM32F4固件包后解压，记录解压路径。

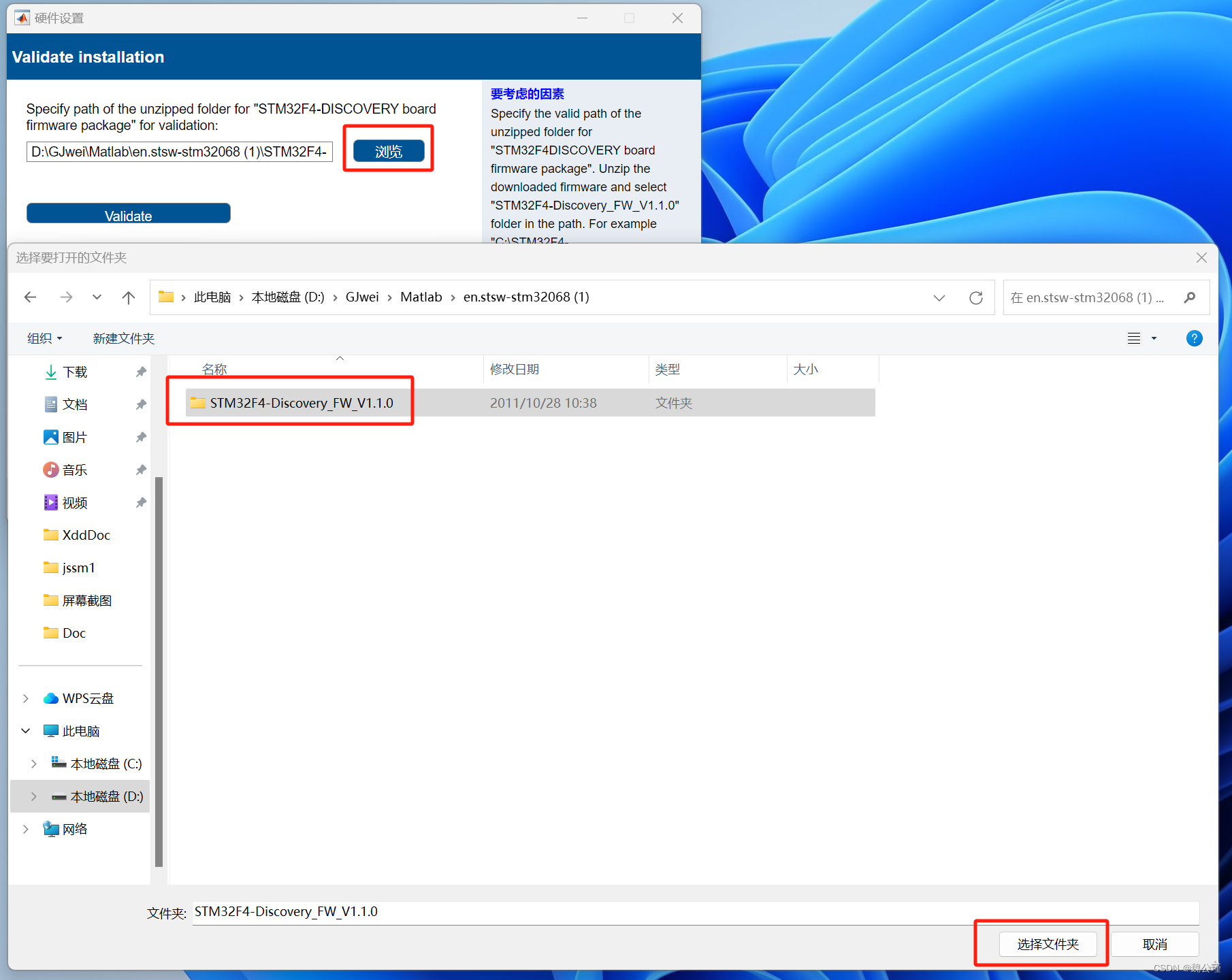

⑧、选择在步骤⑦中“STM32F4固件包”路径，选择“STM32F4-Discovery_FW_V1.1.0”文件夹（以实际下载版本为准）

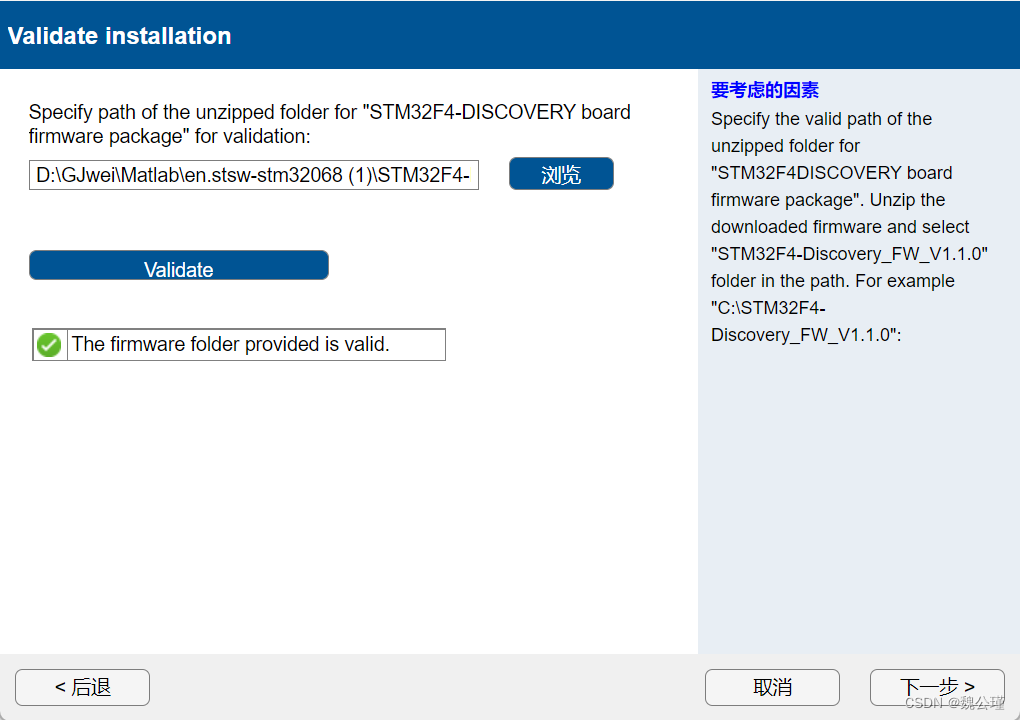

⑨、点击“validate”验证后选择下一步。

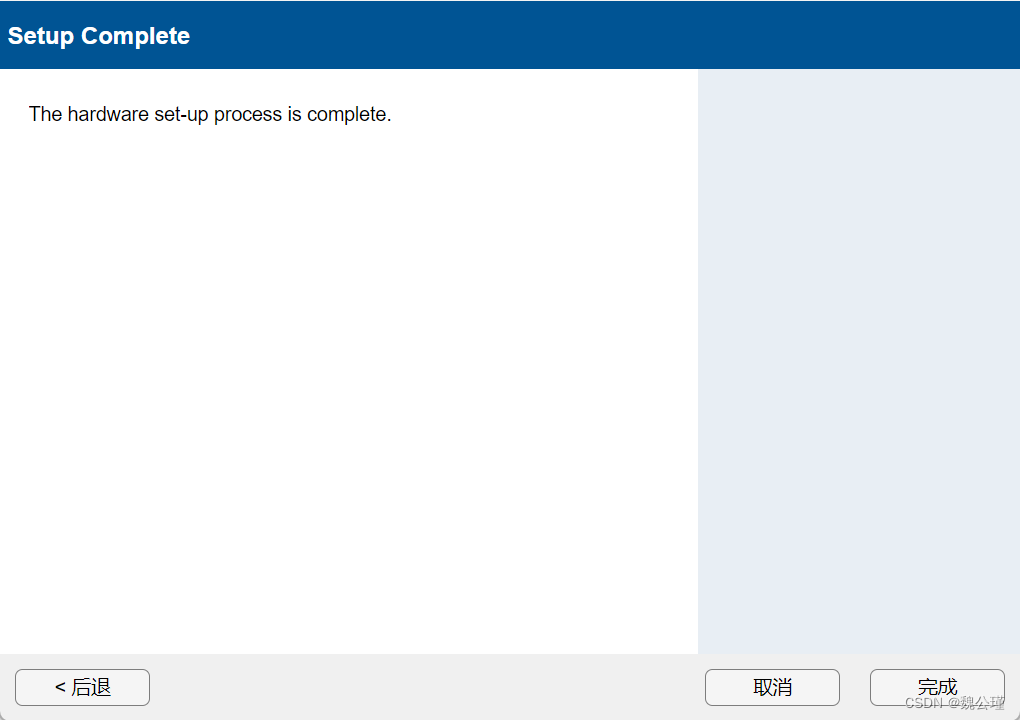

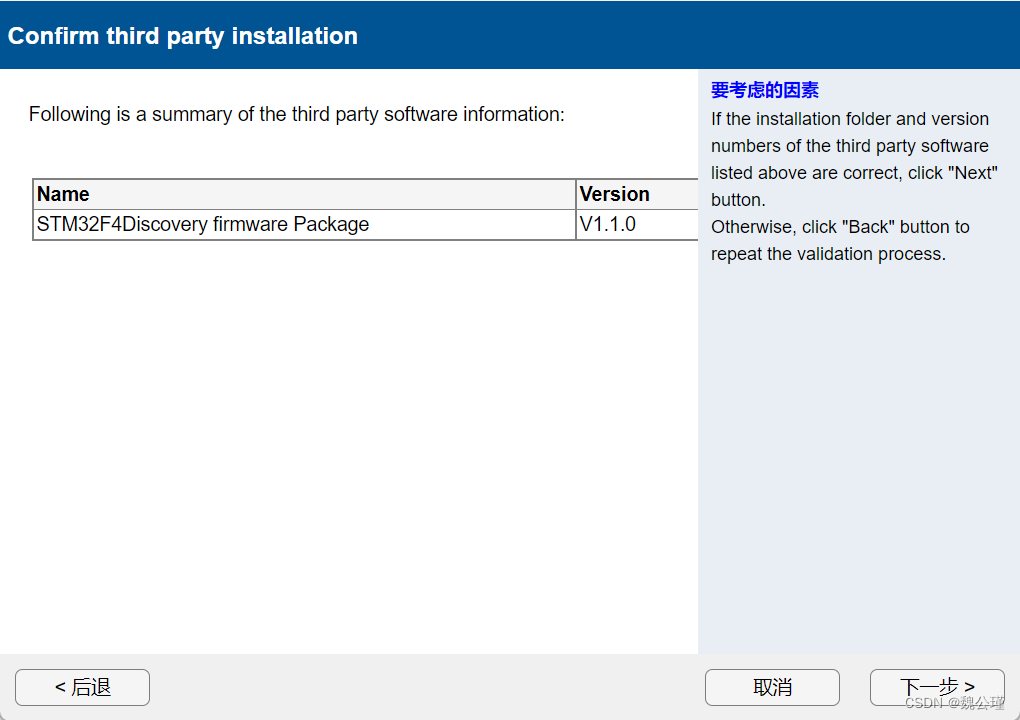

⑩、如图，再次点击下一步后即点击“完成”，到此STM32支持包配置完成。感谢您能坚持到这里，后面再配置一些文件后即可点亮“第一颗LED灯”啦！
3、配置“STM32CubeMX”：
1) 新建工程：

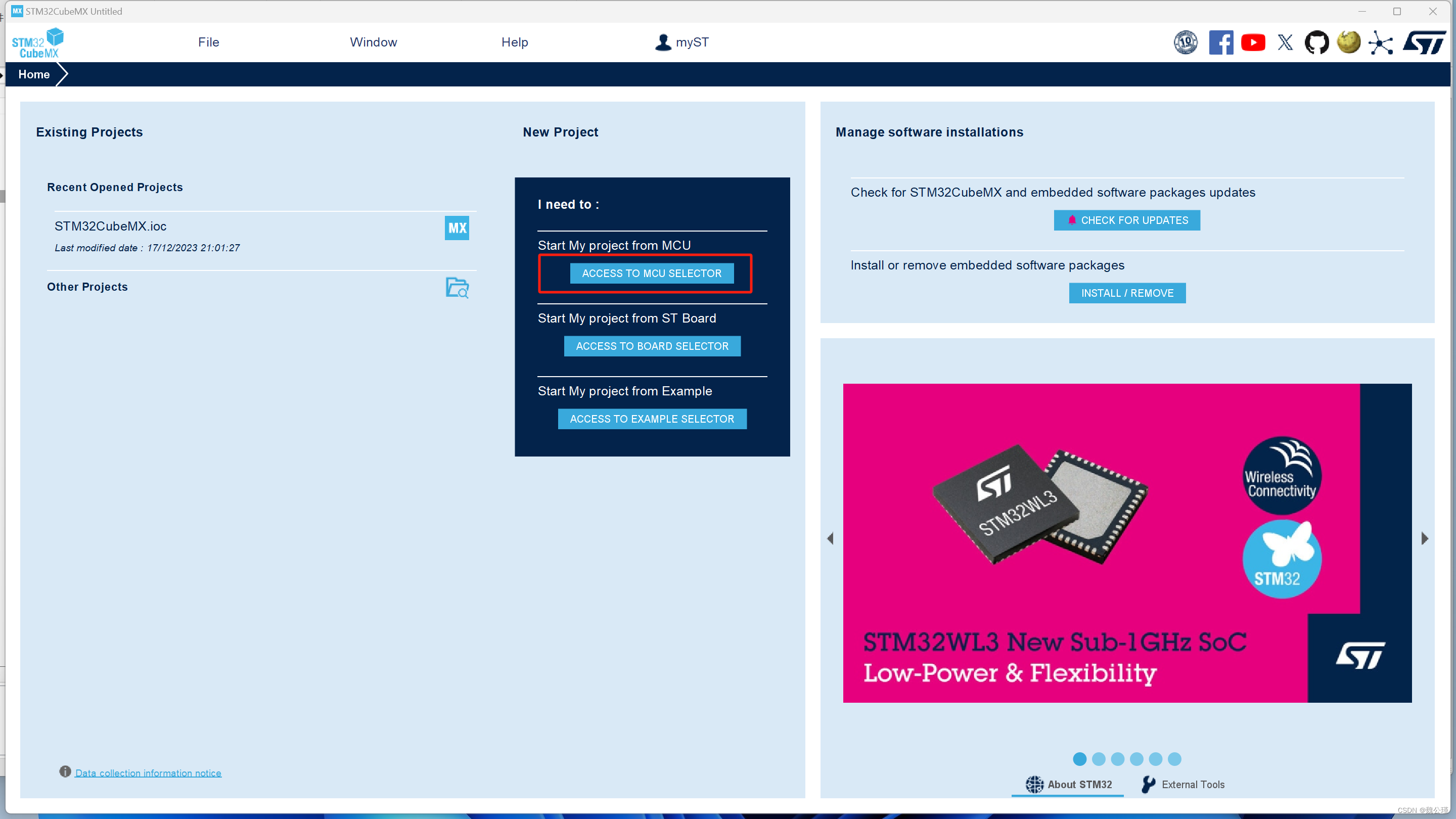

1.选择“ACCESS TO MCU SELECTOR”

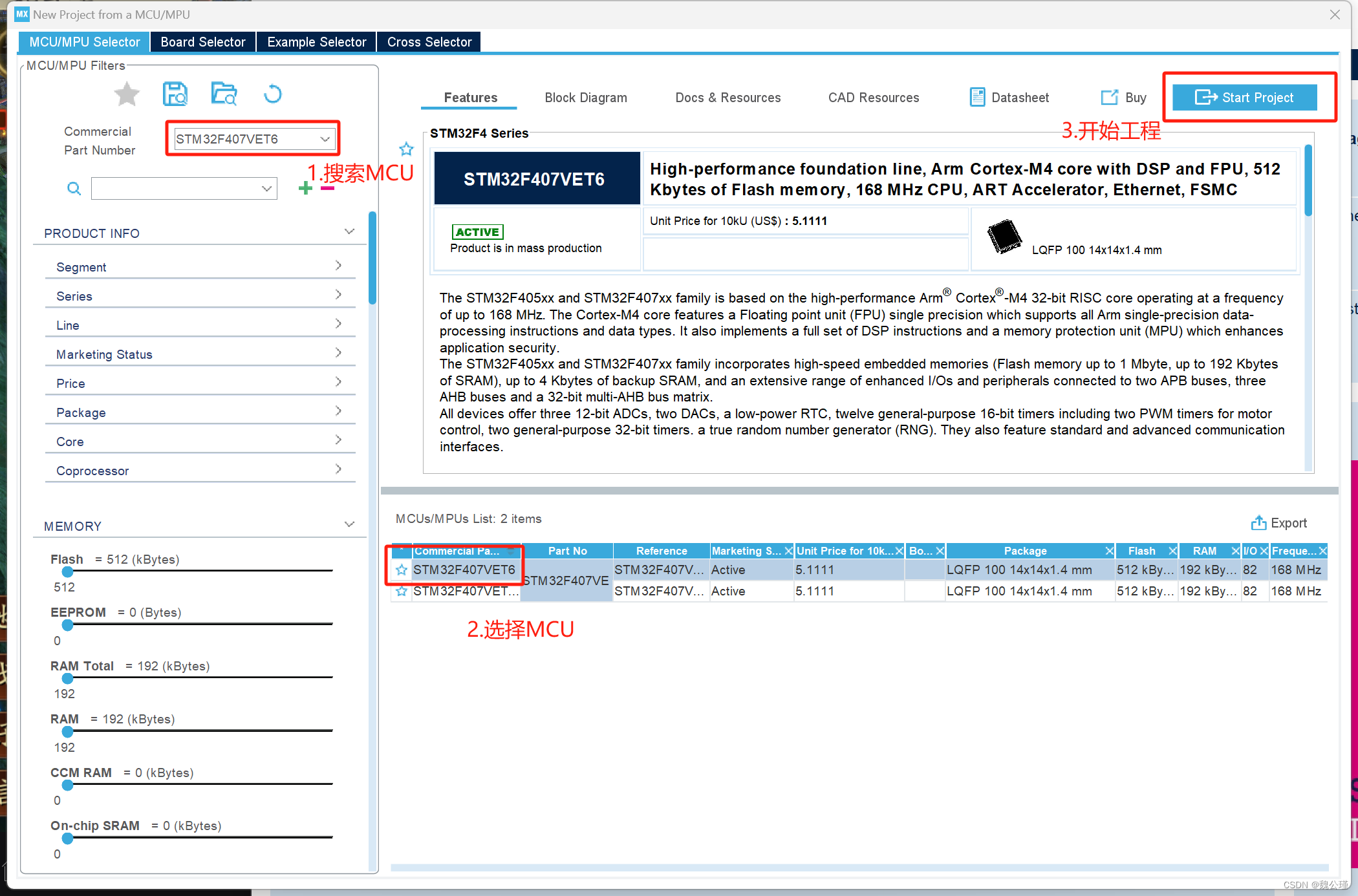

2.按照如图步骤选择MCU,开始工程

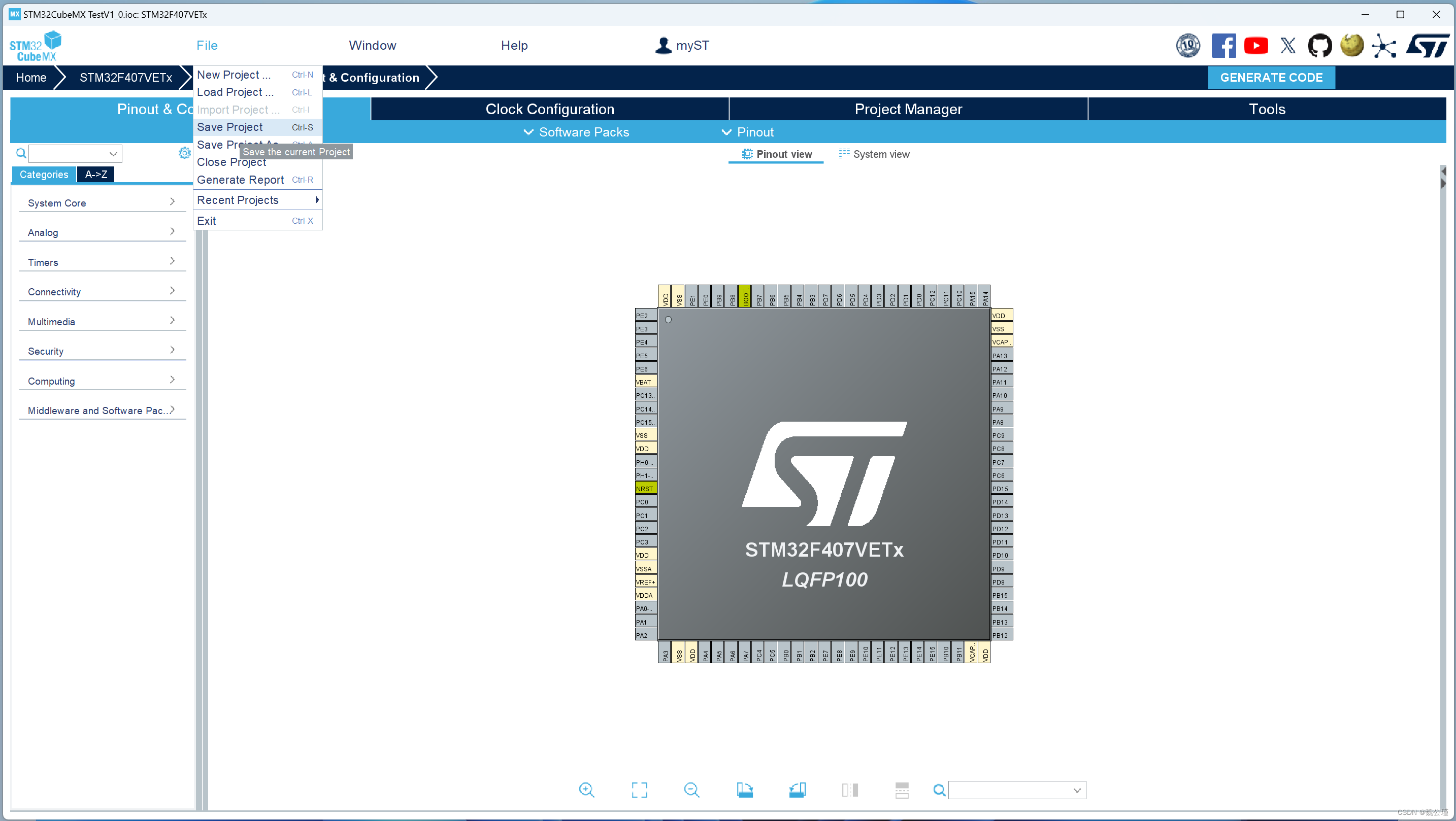

3.点击File，选择“Save Project”保存工程。
2) 配置工程：

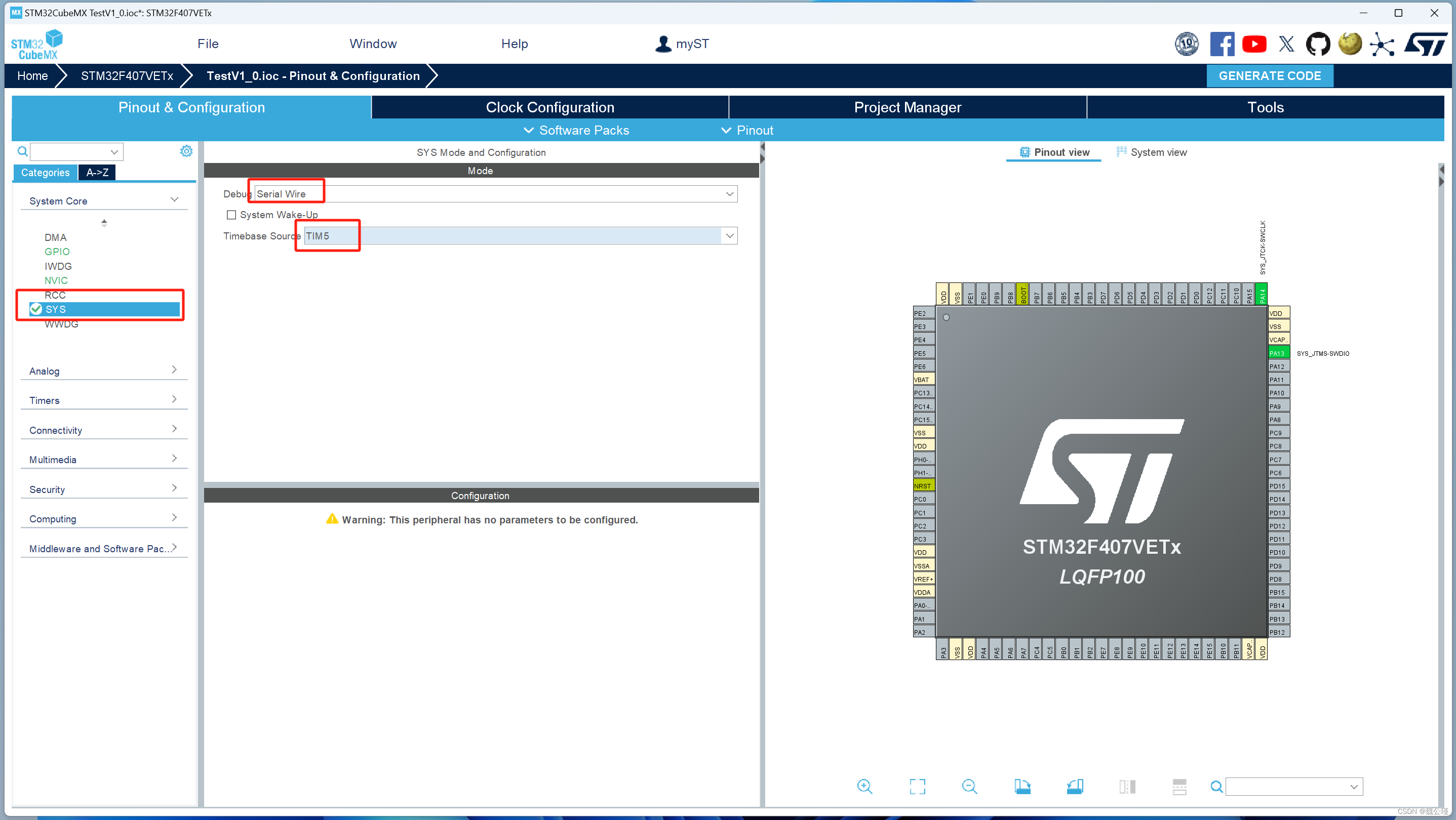

1.配置“SYS”如图：

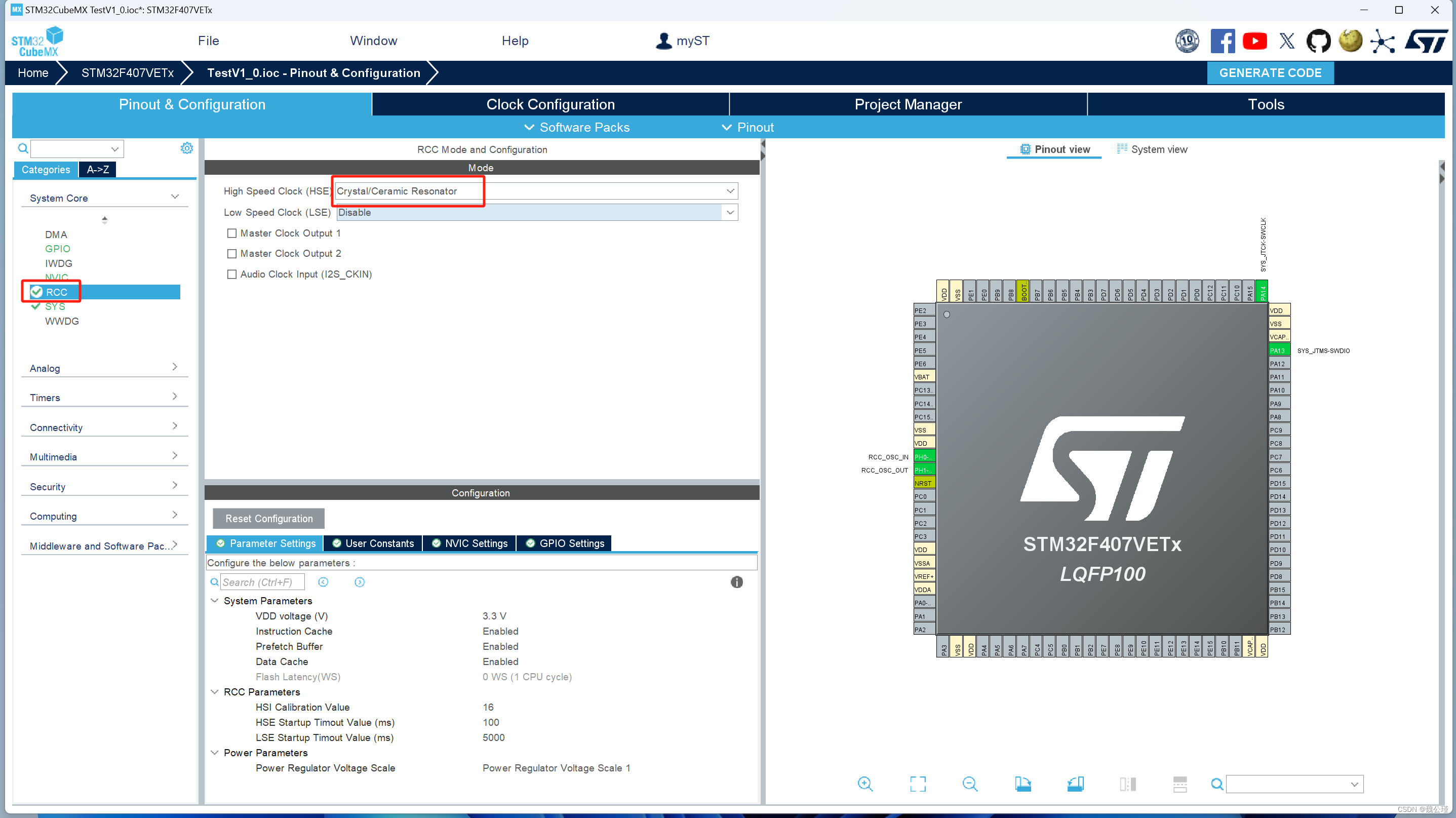

2.配置“RCC”如图：选择外部晶振

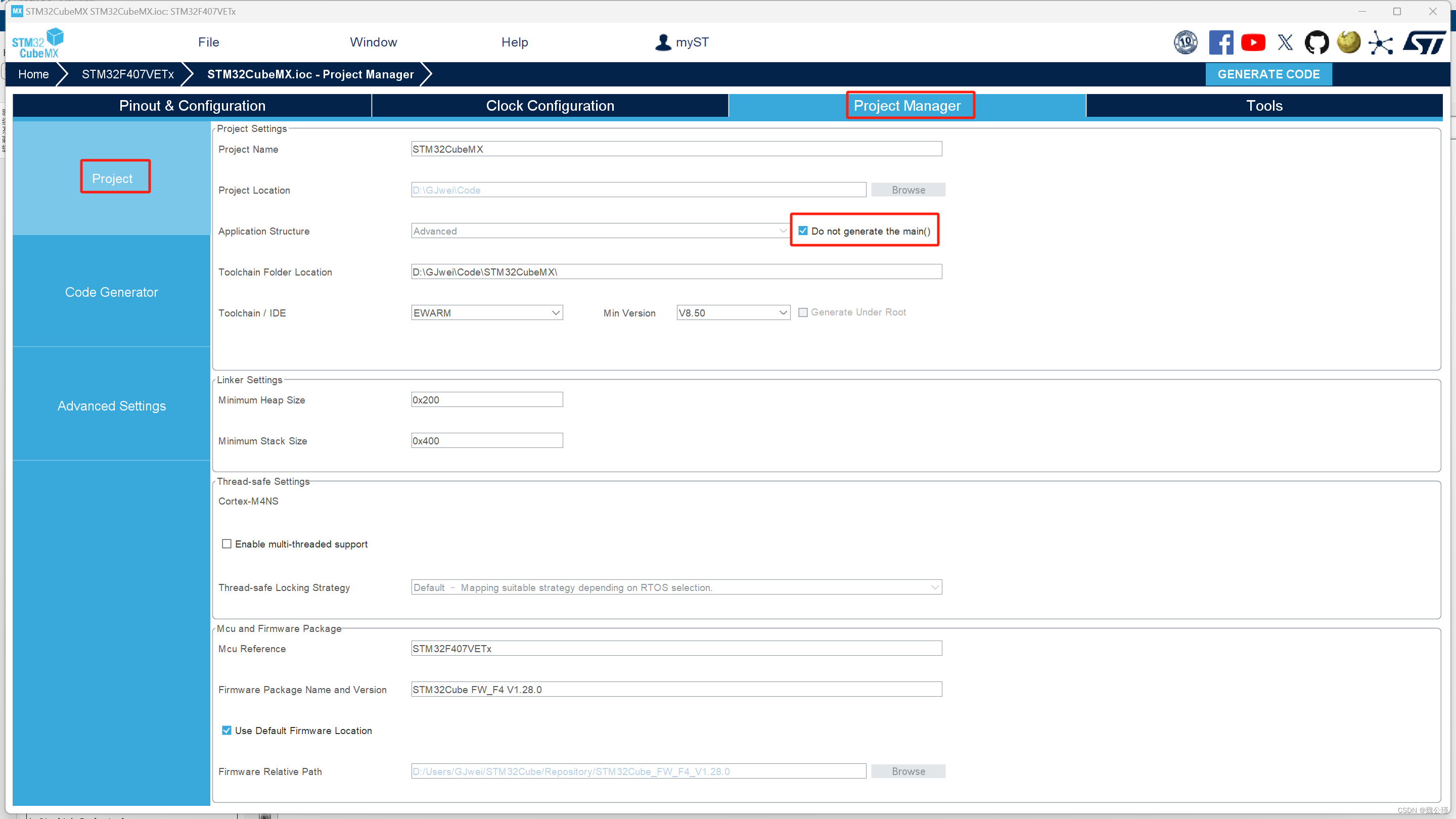

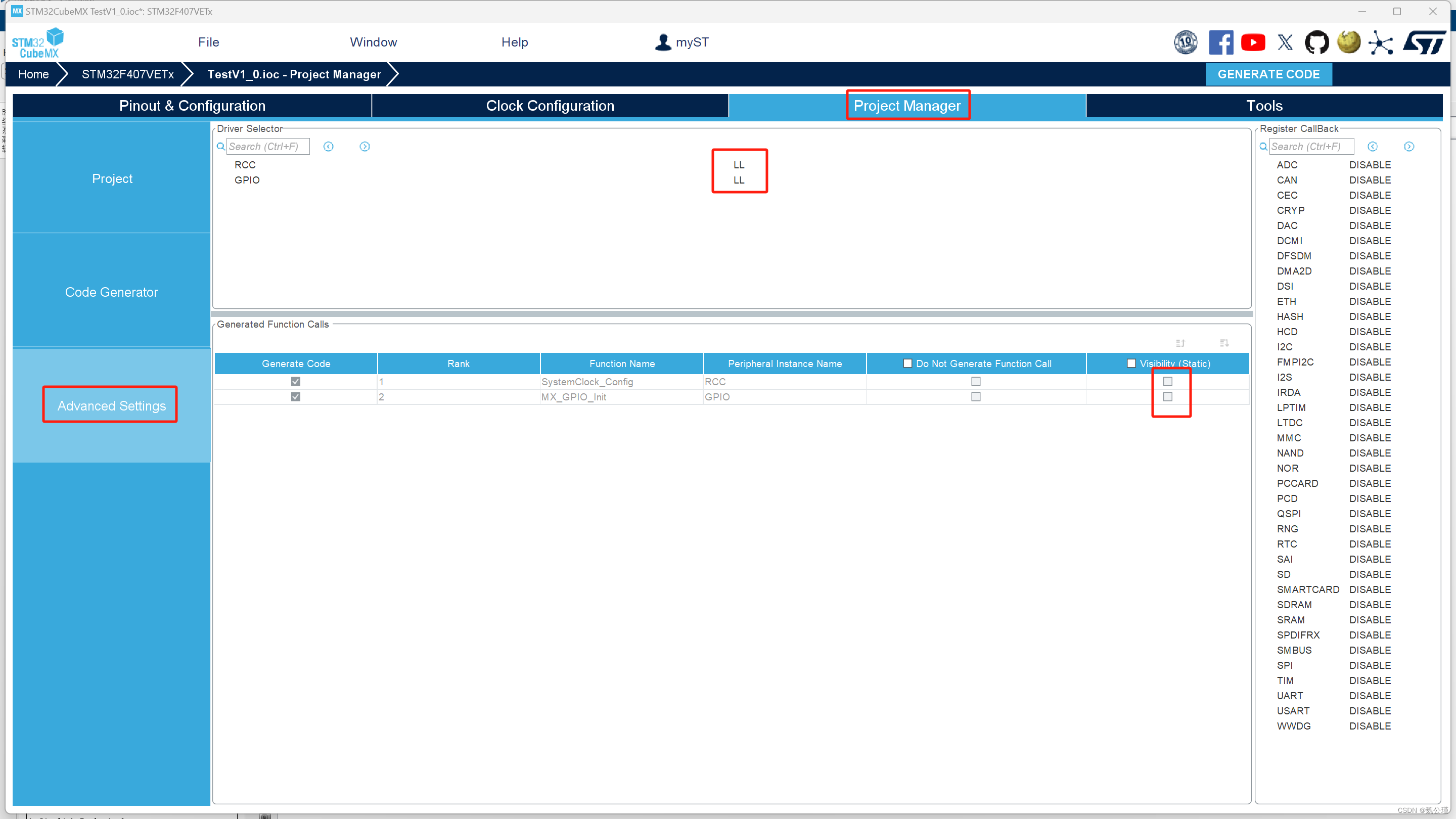

3.配置“Project Manager”如图：

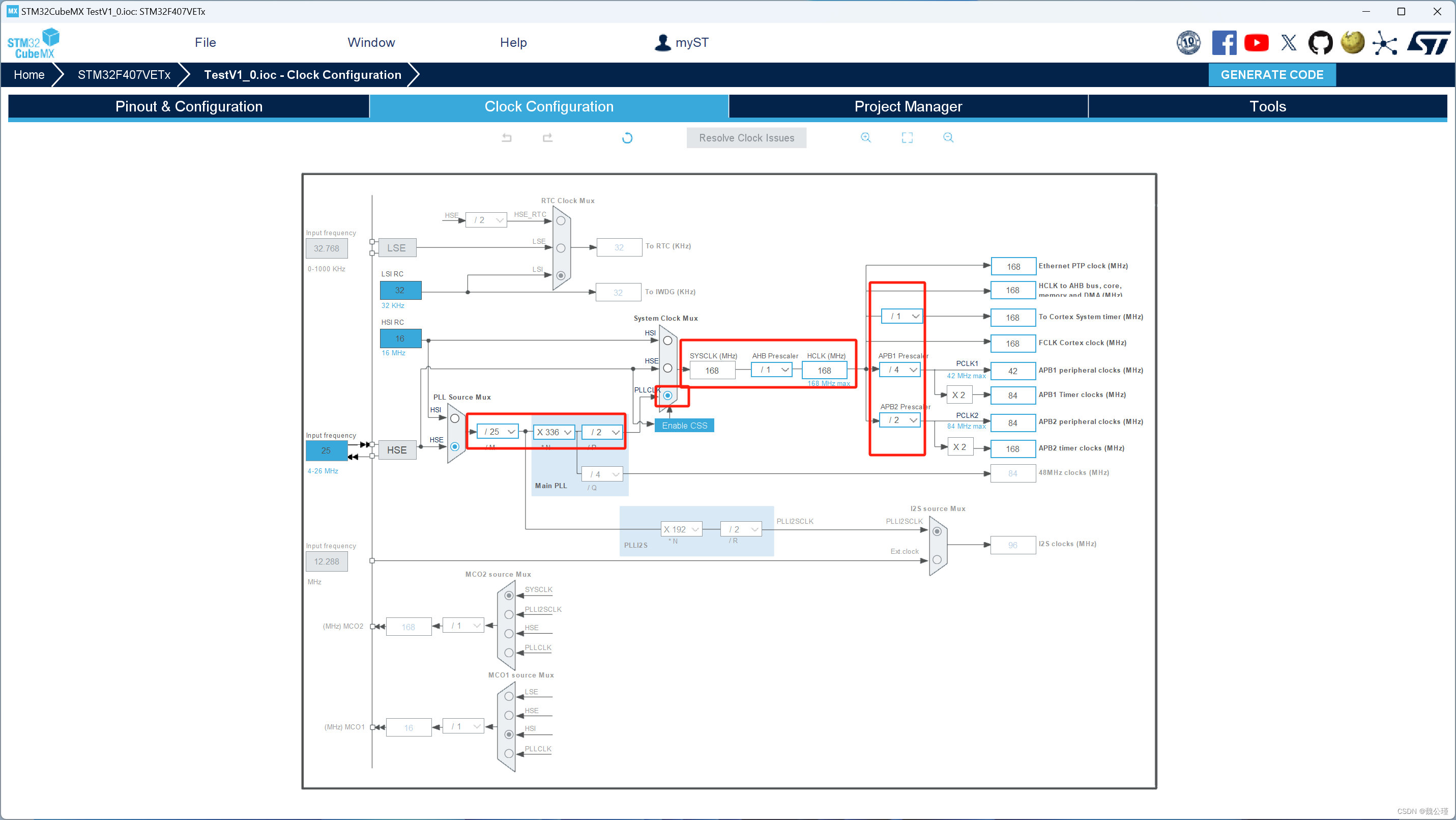

4.配置“Clock Configuration”如图：以实际开发板所选晶振为主（博主配置为168Mhz）

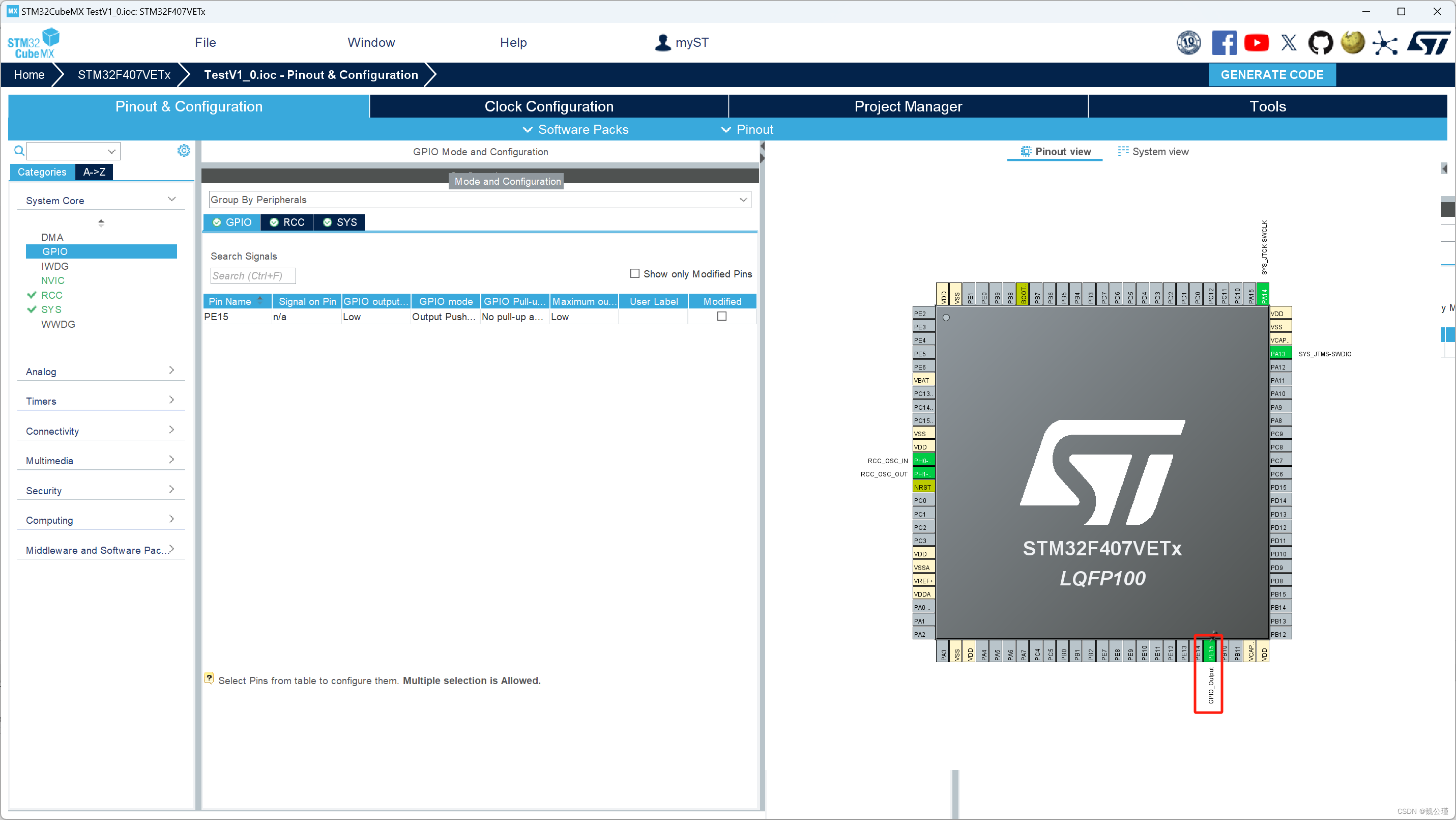

5.配置“GPIO”如图:配置PE15 （IO以实际开发板为准）为“GPIO output”输出模式后，配置完成，保存工程。
4、配置“Matlab Simulink”：
1) 新建“Simulink”工程：

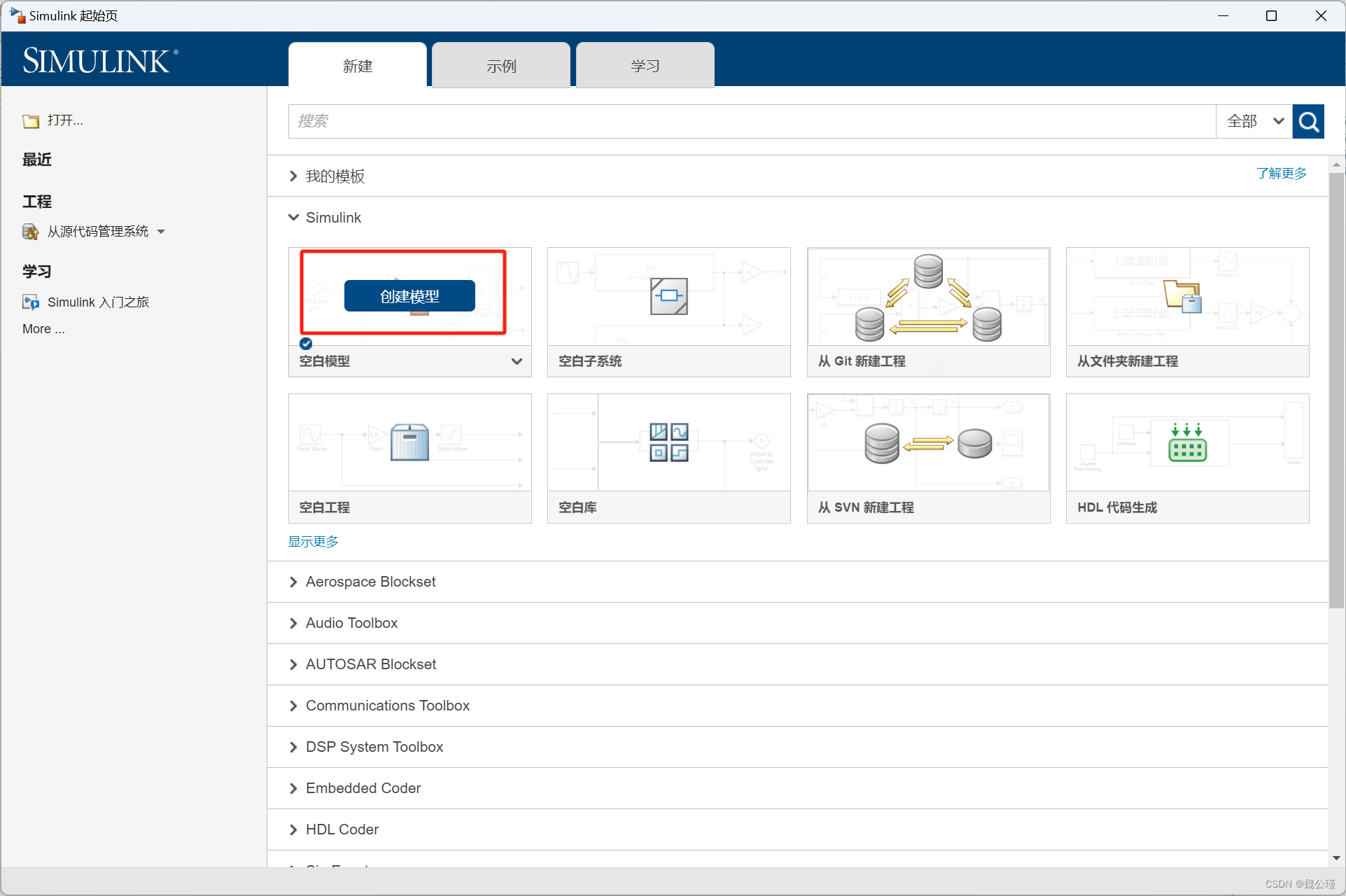

1.配置打开matlab，点击“Simulink”模块，选择“创建空白模型”：

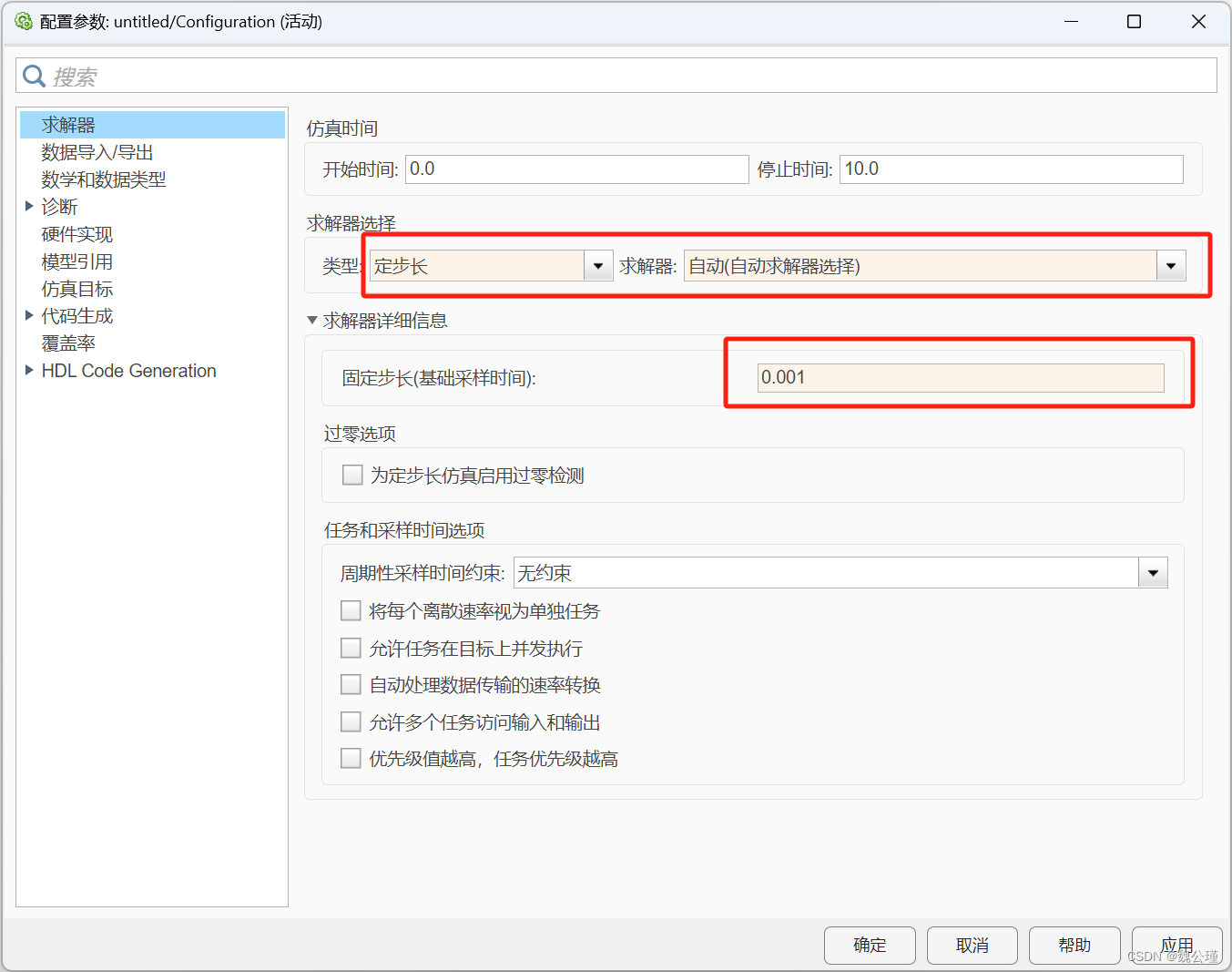

2.按“Ctrl + E”配置“求解器”：其中“固定步长”详细配置将在后续文章中讲解。

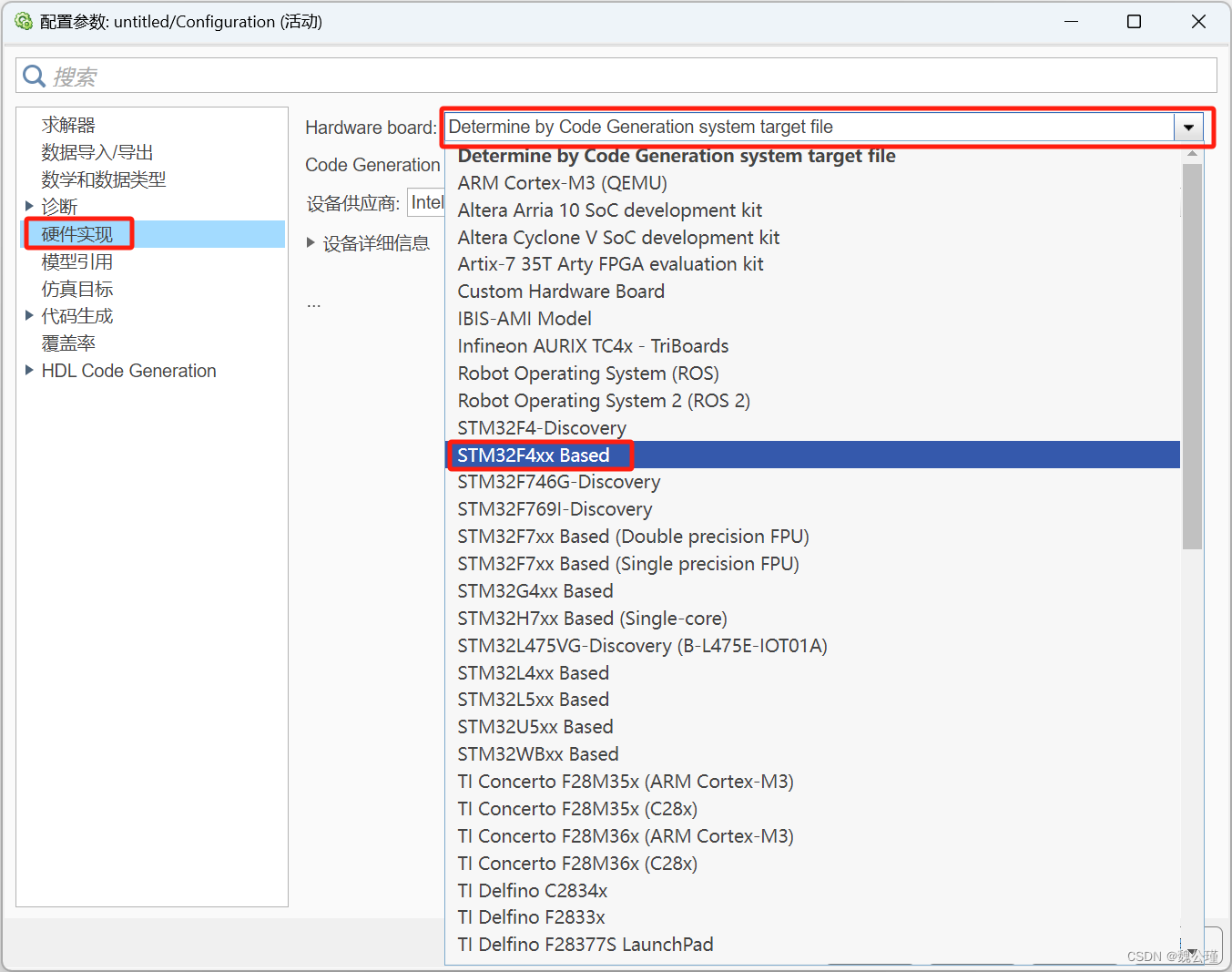

3.选择硬件STM32F4xx Based：

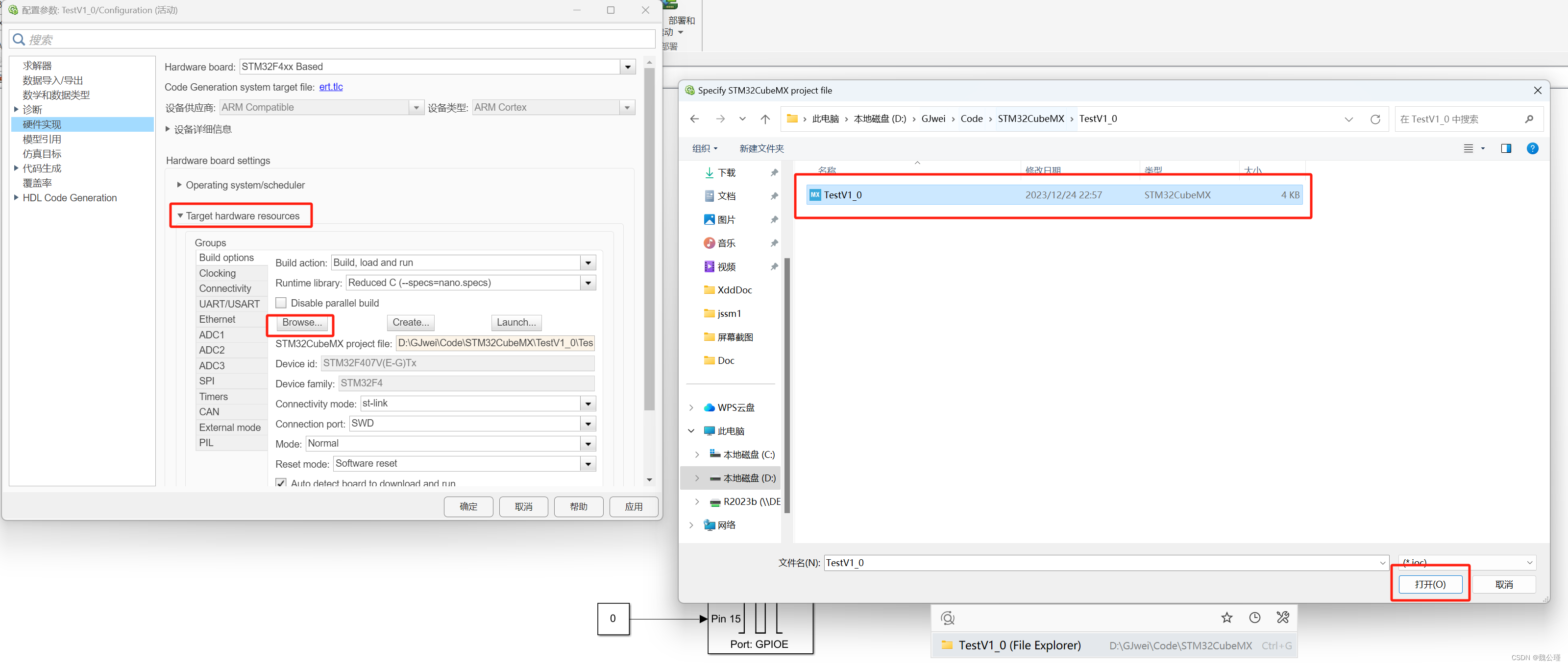

4.添加之前创建配置完成的“STM32cumx工程”，点击“确定”。
四、“点亮第一LED灯”

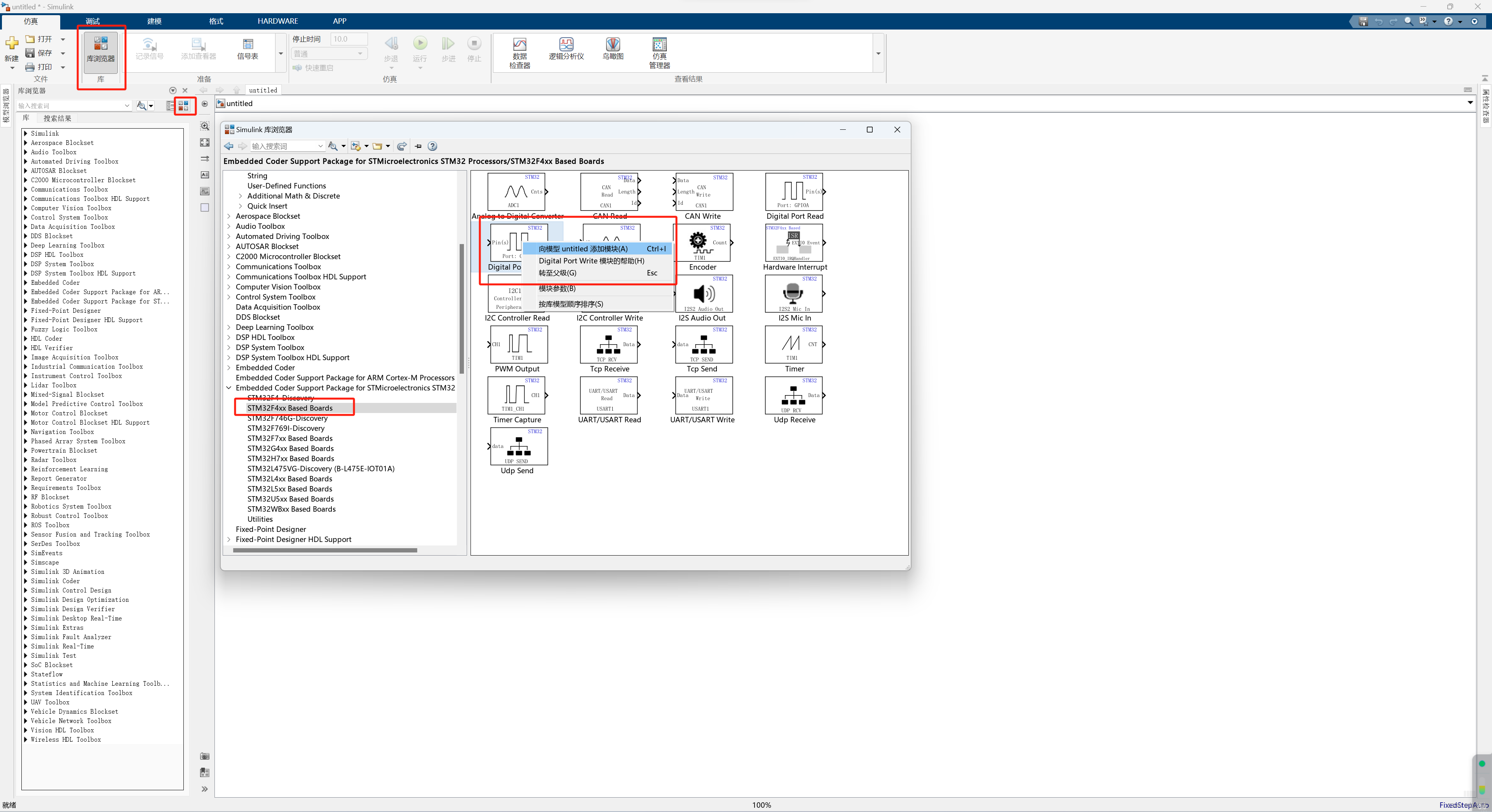

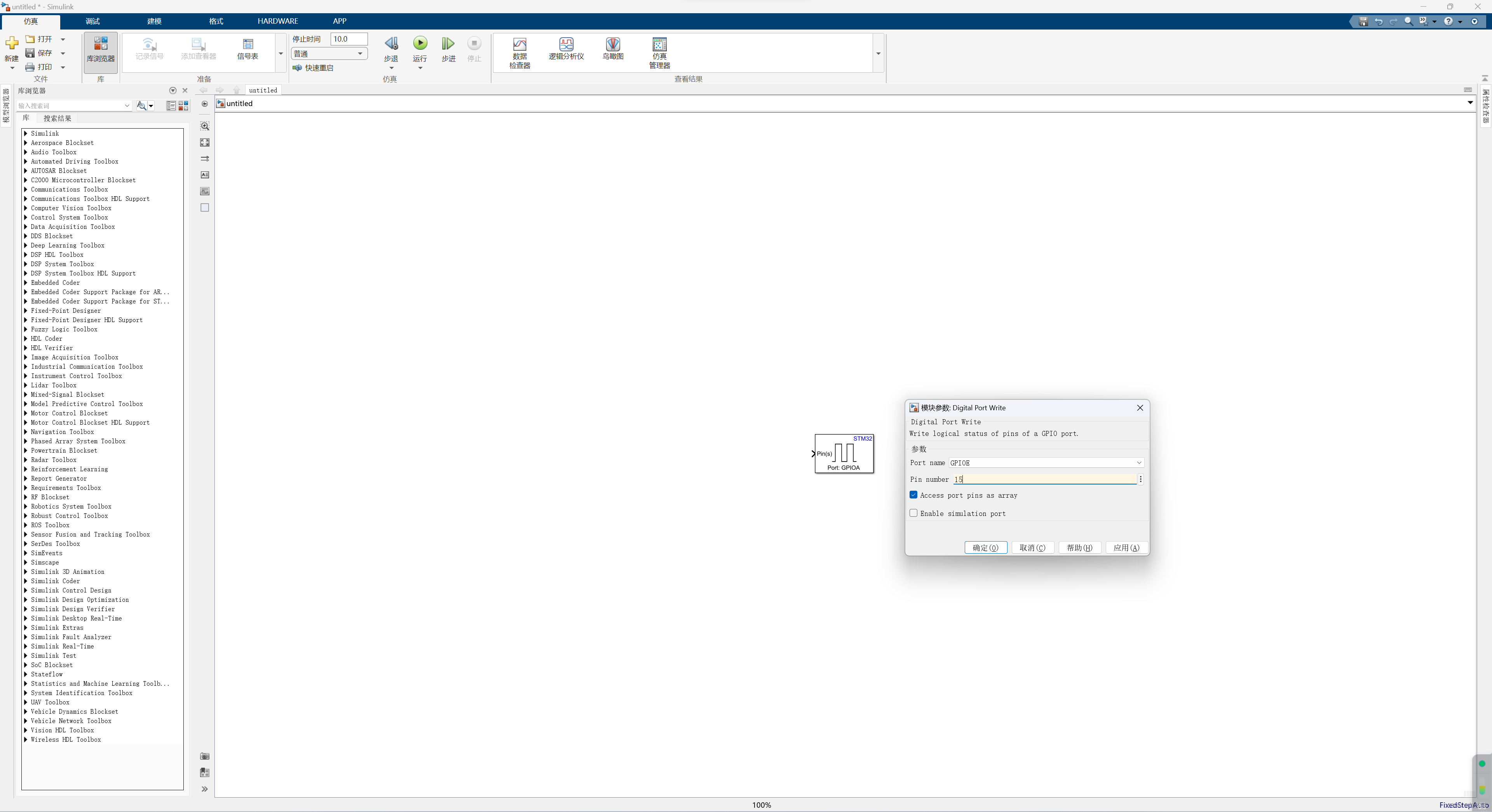

1、添加GPIO输出模块，双击模块，并将IO配置为“STM32cubeMX”上配置好的“PE15”。

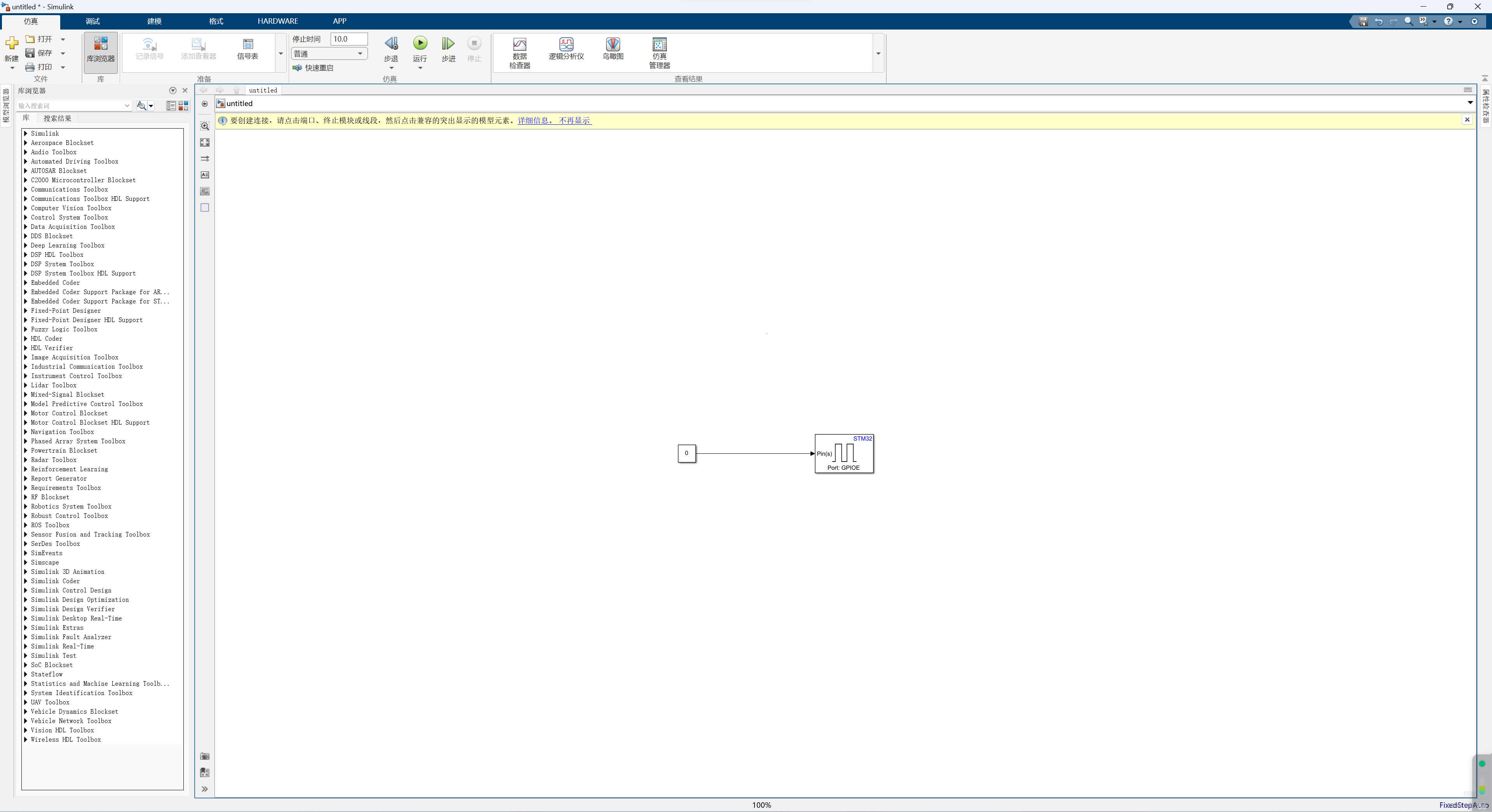

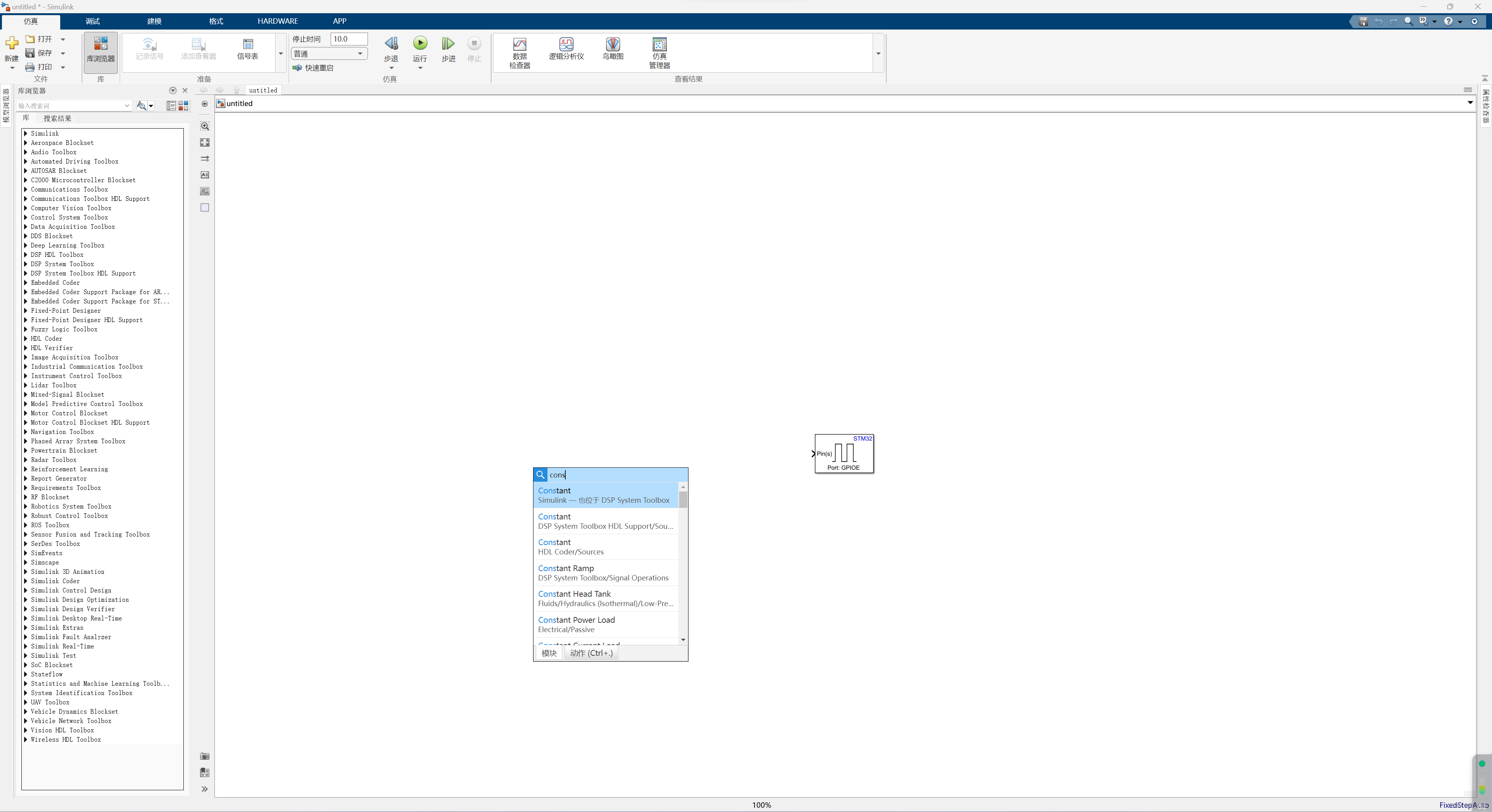

2、空白处双击鼠标左键，搜索“constant”常量模块后添加，然后将常量设置为0输出（博主开发板LED为共阳，低电平点亮）对准箭头处，长按鼠标左键拖动至GPIO输出模块将其连接。

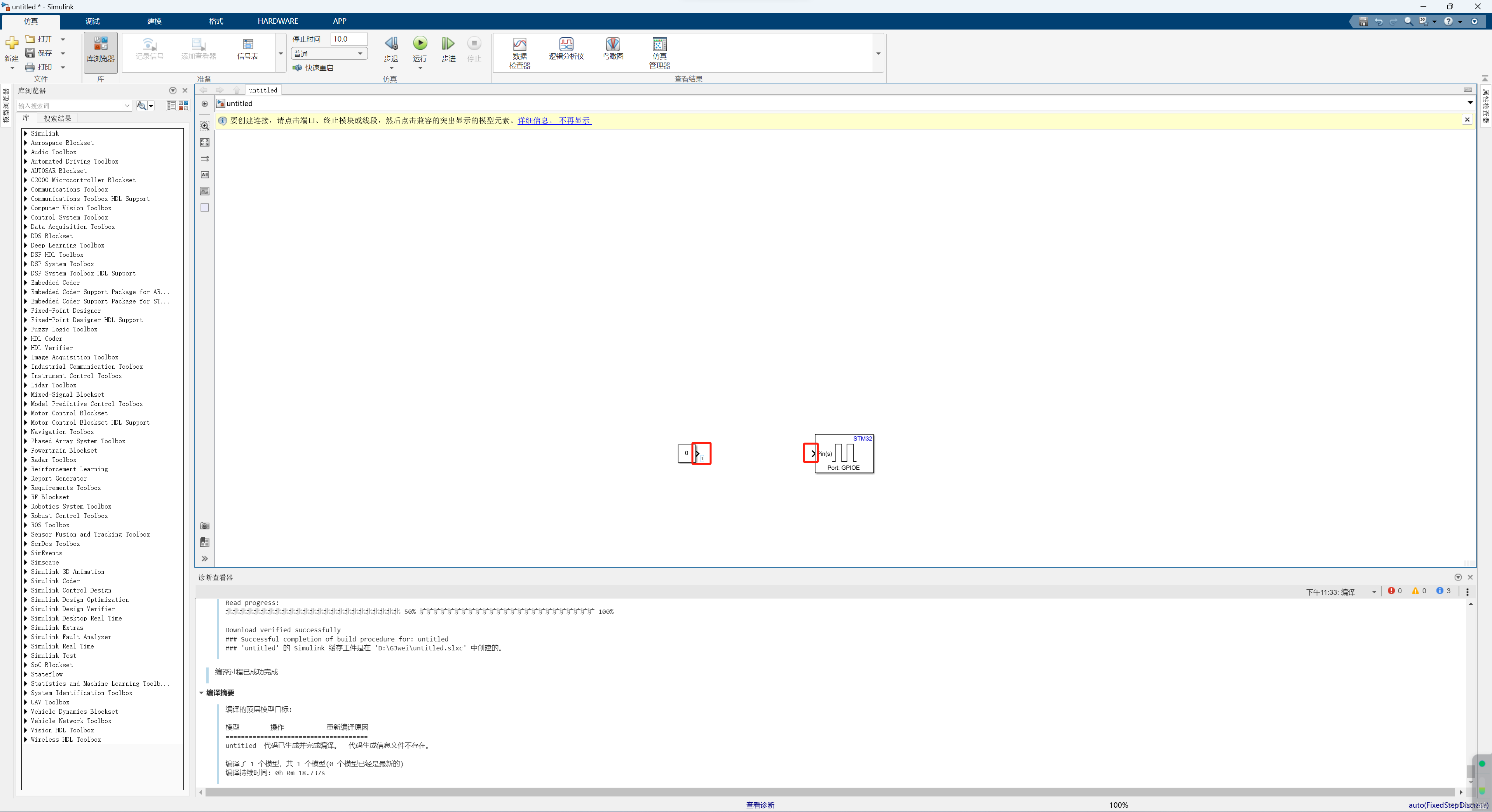

3、将开发板连接好，按“Ctrl + B”将程序编译烧录进开发板，LED灯成功被点亮！
总结
以上就是Simulink + STM32CubeMX + STM32F407VET6开发环境搭建并点亮“第一颗LED灯”的全部内容，文章包括了“开发环境搭建”以及简单程序的编写、演示，所以篇幅比较长，感谢您能耐心地看到这里！后续我将会分享其他模块比如：PWM、CAN、串口等模块的使用，如有其它意见，欢迎在评论区留言讨论！
