基于Unity+Vue3通信交互的WebGL项目发布实践
实践路线
基于Unity+Vue3通信交互的WebGL项目发布实践问题背景准备工作解决方案项目实践小目标搭建Unity测试项目 创建Vue3测试项目运行项目验证unity和vue通信功能总结与展望
问题背景
我们最近需要把unity开发的pc项目迁移到web端，因为unity支持发布webgl。所以按照以往的开发流程，都是项目开发完成就发布webgl部署到服务器。
突然有一天，测试人员提出说为什么我们做的网页跟别人的不太一样呢？具体看下面两张图：
1、unity使用ugui做的界面发布webgl渲染的出来的样子

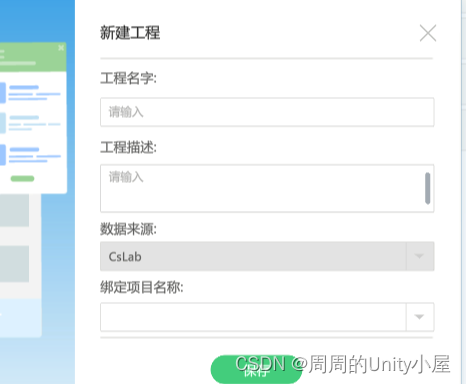

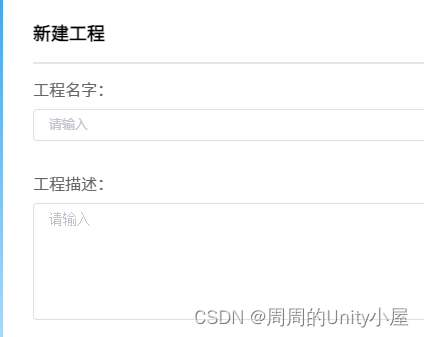

2、别人前端采用vue开发的UI界面。
直观从这两个截图来看还是可以看出unity的ugui在网页端渲染出来比较糊，不清晰。而且从实际体验中ugui的输入框在网页中极其不好用，还有诸多ui上的问题…唉，比较unity的优势不在web端，而且本来它为了性能考虑，在渲染ui方面肯定是比不上这些原生应用的。
所以，我们最终采用vue3开发前端UI界面的方案代替unity的UGUI界面。下面我们就一起来探讨一下Vue和Unity是怎么一起共同配合工作的吧！
准备工作
阅读下文之前，你除了需要具备Unity发布WebGL的知识之外，可能还需要具备一些前端方面的知识，比如"三剑客"：Html、Css、JavaScript，当然如果能熟悉Vue方面的知识就更好了。这样你就能畅通无堵的阅读本文了。
解决方案
1、vue项目中安装unity-webgl插件。
2、vue直接通过SendMessage方法向Unity发送消息。
3、Unity通过jslib脚本中介向Vue发送消息。

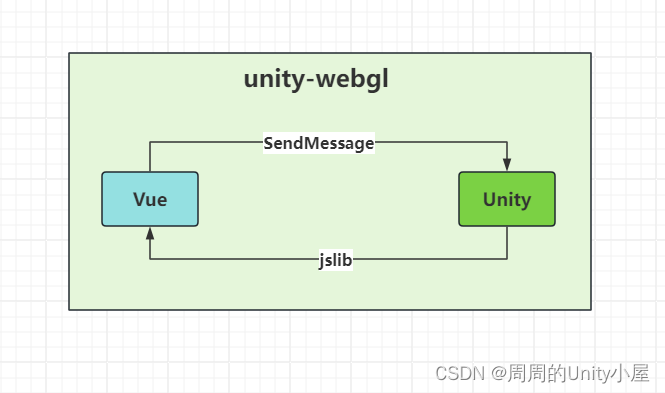

4、unity和vue双向通信流程如下：
项目实践
小目标
1、搭建Unity测试项目并发布WebGL部署到Vue项目中。
2、验证Vue向Unity发送信息：通过前端UI控制Unity游戏物体的显隐和修改颜色。
3、验证Unity向Vue发送信息：Unity监听键盘空格键按下触发前端提示框的显示。
搭建Unity测试项目

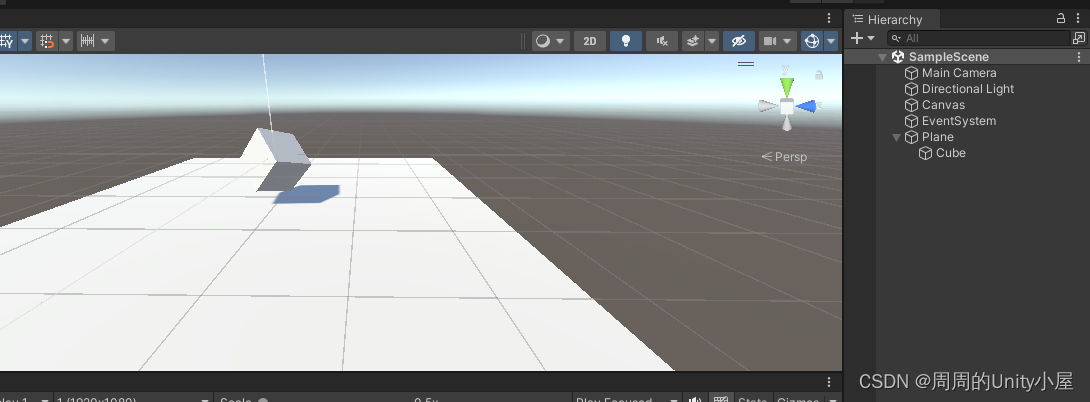

1、测试场景
2、创建用于Unity与Vue通信的两个重要脚本

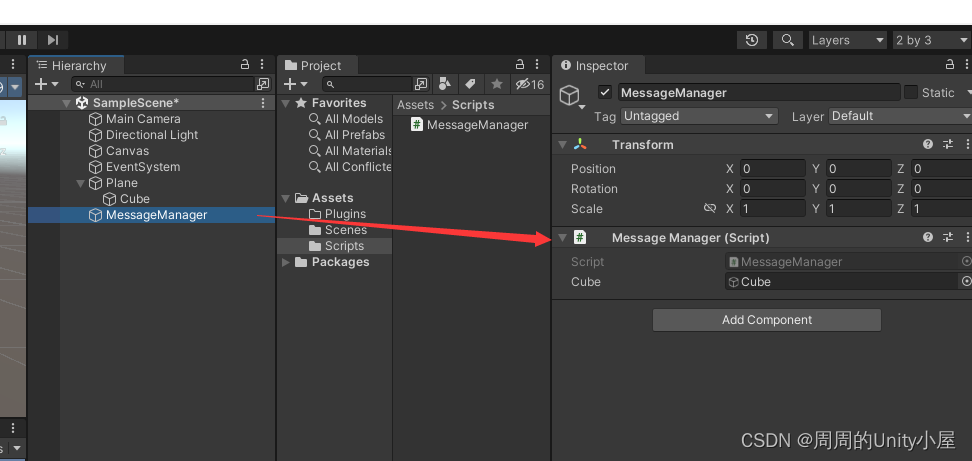

创建MessageManager游戏物体，挂载MessageManager脚本，脚本提供接口给vue调用。 脚本内容如下：
using UnityEngine;/// <summary>/// Unity-Vue消息管理脚本/// </summary>public class MessageManager : MonoBehaviour{ /// <summary> /// 测试cube游戏物体 /// </summary> public GameObject cube; /// <summary> /// vue设置物体显隐 /// </summary> /// <param name="visible"></param> public void Vue_SetVisible(string visible) { if (cube != null) { cube.transform.localScale = visible == "0" ? Vector3.zero : Vector3.one; } } /// <summary> /// vue设置颜色 /// </summary> /// <param name="htmlColor"></param> public void Vue_SetColor(string htmlColor) { if (cube != null) { if (ColorUtility.TryParseHtmlString(htmlColor,out Color color)) { cube.GetComponent<MeshRenderer>().material.color = color; } } }}注意? ：Unity官方文档中有说明，请使用 .jslib扩展名将包含 JavaScript 代码的文件放置在 Assets 文件夹中的“Plugins”子文件夹下。所以一般的做法就是在Plugins下新建文本文档，然后改名字改后缀即可。该jslib文件需符合Js语法，否则发布webgl会报错。
jslib脚本格式内容如下：
mergeInto(LibraryManager.library, { ShowDialog: function (str) { var tip = UTF8ToString(str); // '__UnityLib__' 是插件提供的unity对象，相当于绑定了网页渲染出来的Unity容器 __UnityLib__.showDialog(tip); },});那么Unity怎么调用jslib中的方法呢？
C#为我们提供了这个命名空间System.Runtime.InteropServices下的DllImport方法，允许引入非托管代码程序集，也就是说我们在Unity里可以通过DllImport方法调用外部程序集的方法。
这里为了测试方便，我就直接将Unity调用jslib的方法写在MessageManager里面了。

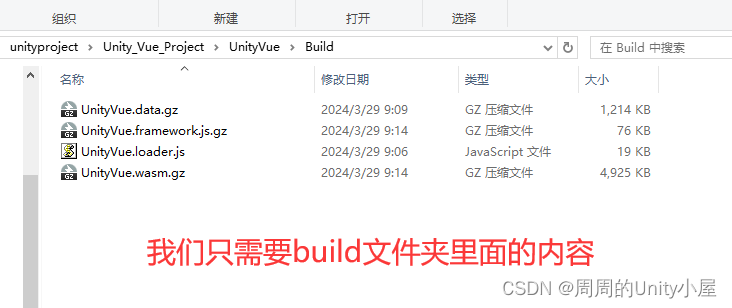

using UnityEngine;using System.Runtime.InteropServices;/// <summary>/// Unity-Vue消息管理脚本/// </summary>public class MessageManager : MonoBehaviour{ [DllImport("__Internal")] private static extern void ShowDialog(string msg);//方法名需要jslib书写一致 private void Update() { if (Input.GetKeyDown(KeyCode.Space)) { ShowDialog("来自Unity的消息"); } }}至此完成Unity项目的搭建，将项目发布成webgl包，部署到vue项目中测试。
创建Vue3测试项目
1、创建vue3项目，并安装unity-webgl插件
创建vue3项目这里就不再赘述了，自行搜索相关教程，如有必要，后期再考虑出相关教程。
使用npm安装unity-webgl插件，执行以下命令：npm install unity-webgl

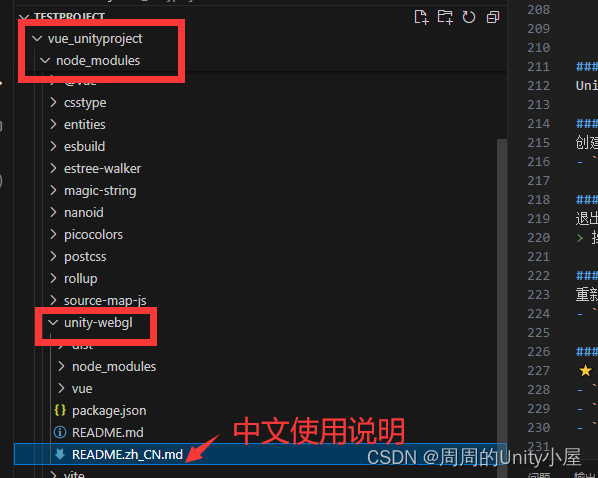

安装成功可在vue项目下node_modules看到unity-webgl。
2、创建vue3组件UnityGame.vue用于渲染unity画布

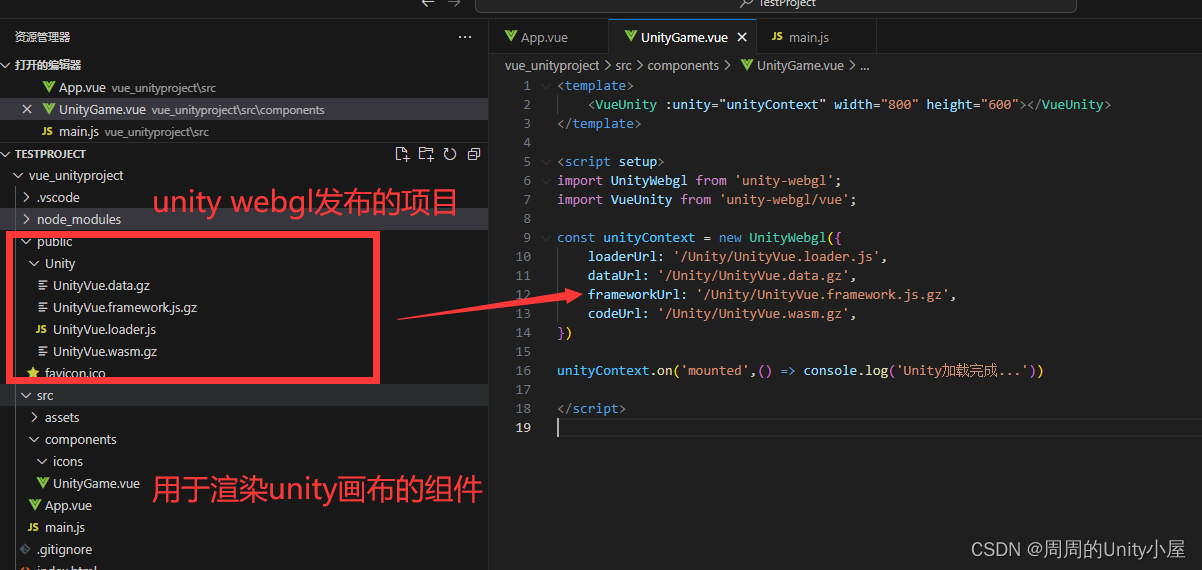

vue组件一般我们就放在components文件夹下，vue默认的资源文件夹目录是public，所以我们在public下新建Unity文件夹用于部署unity发布出来的webgl包内容。
UnityGame.vue内容如下：
<template> <VueUnity :unity="unityContext" width="800" height="600"></VueUnity></template><script setup>import UnityWebgl from 'unity-webgl';import VueUnity from 'unity-webgl/vue';const unityContext = new UnityWebgl({ loaderUrl: '/Unity/UnityVue.loader.js', dataUrl: '/Unity/UnityVue.data.gz', frameworkUrl: '/Unity/UnityVue.framework.js.gz', codeUrl: '/Unity/UnityVue.wasm.gz',})unityContext.on('mounted',() => console.log('Unity加载完成...'))</script>注意? ：配置项必须包含最基本的四个属性loaderUrl, dataUrl, frameworkUrl, codeUrl ，这四个属性都是初始化 Unity 应用程序所需的资源文件。
我们还需要再App.vue注册并渲染UnityGame.vue组件：
<template> <UnityGame /></template><script setup>import UnityGame from './components/UnityGame.vue'</script>这样我们使用vue部署unity项目的基本结构就完成了。

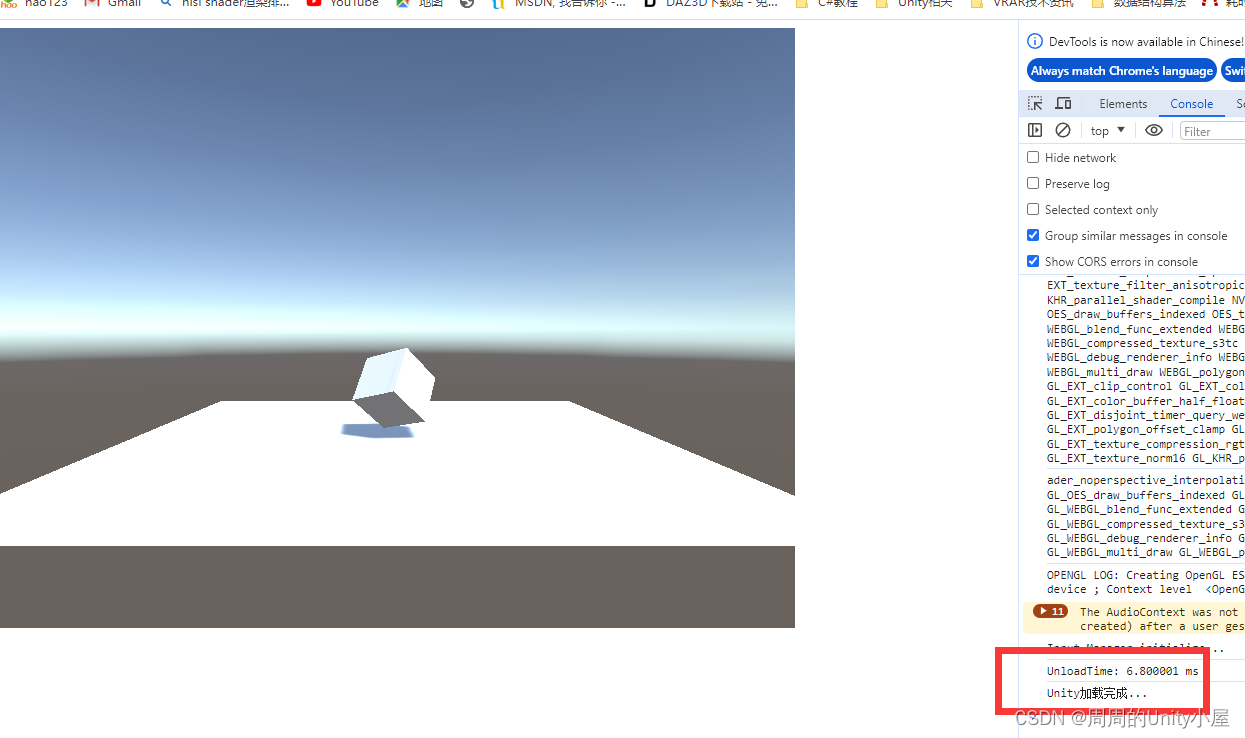

执行命令：npm run dev打开本地服务器地址：http://localhost:5173/，即可看到我们用vue部署的unity webgl项目。
3、vue中实现与unity通信的基础
unity-webgl插件为我们提供了两个关键方法：
vue调用unity方法
send(objectName: string, methodName: string, params?: any)
⭐️ 向Unity实例对象发送消息，调用一个公共方法。
objectName: Unity场景中对象的名称
methodName: Unity脚本中方法的名称
params: 传递的参数
unity调用vue方法
on(eventName: string, eventListener: Function)
⭐️ 注册一个事件或方法，用于监听触发事件或供Unity脚本调用。
所以，我们需要在UnityGame组件里添加实现unity与vue通信交互的测试代码。
我们将通信的方法写在UnityGame.vue组件里。示例：
<template> <VueUnity :unity="unityContext" width="800" height="600"></VueUnity> <div style="width: 50%; margin-left: auto; margin-right: auto;"> <button @click="onShowCube" class="defaultButton">{{visible ? '隐藏':'显示'}}</button> <button @click="onSetColor" class="redButton"></button> <button @click="onSetColor" class="blueButton"></button> <button @click="onSetColor" class="yellowButton"></button> </div></template><script setup>import UnityWebgl from 'unity-webgl';import VueUnity from 'unity-webgl/vue';import {ref} from 'vue';//构建unity实例对象const unityContext = new UnityWebgl({ loaderUrl: '/Unity/UnityVue.loader.js', dataUrl: '/Unity/UnityVue.data.gz', frameworkUrl: '/Unity/UnityVue.framework.js.gz', codeUrl: '/Unity/UnityVue.wasm.gz',})const visible = ref(true)unityContext.on('mounted',() => console.log('Unity加载完成...')).on('showDialog',(tip)=> alert(tip))//监听unity调用的方法//向Unity发送信息function postUnityMessage(methodName, arg) { unityContext.send('MessageManager', methodName, arg)}//调用unity的方法//设置cube显隐function onShowCube(){ visible.value = !visible.value; postUnityMessage('Vue_SetVisible',visible.value ? "1" : "0")}//设置cube颜色function onSetColor(event){ const button = event.target; const style = window.getComputedStyle(button); const htmlcolor = rgbtohex(style.backgroundColor.toString()); postUnityMessage('Vue_SetColor',htmlcolor);}function rgbtohex(rgb){// rgby颜色值的正则var reg = /^(rgb|RGB)/;// 判断是否为rgb格式 if(reg.test(rgb)){// 将rgb的三个数值切割成数组 rgb(255,0,0) ——> ["255","0","0"]var colorArr = rgb.replace(/(?:rgb|RGB|\(|\))*/g,"").split(',');var hex = "#" + ((1 << 24) + (parseInt(colorArr[0]) << 16) + (parseInt(colorArr[1]) << 8) + parseInt(colorArr[2])).toString(16).slice(1); return hex;}else{return rgb}}</script><style>.defaultButton{ width: 50px; height: 50px;}.redButton{ background-color: red; width: 50px; height: 50px;}.yellowButton{ background-color: yellow; width: 50px; height: 50px;}.blueButton{ background-color: blue; width: 50px; height: 50px;}</style>至此，vue测试通信unity项目构建完成。
运行项目验证unity和vue通信功能

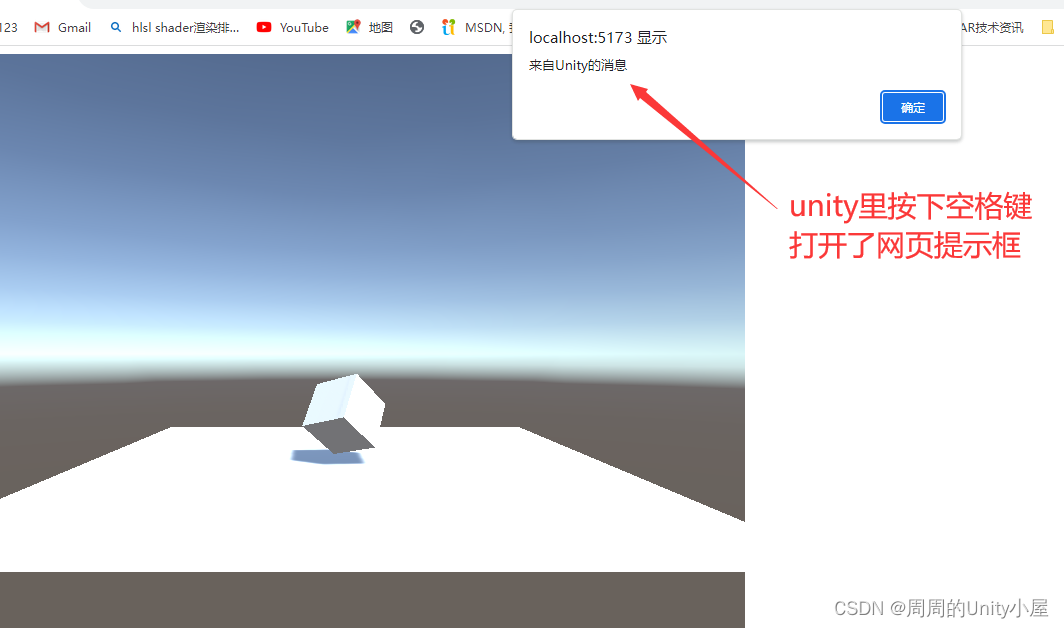

1、unity打开vue的前端提示框。

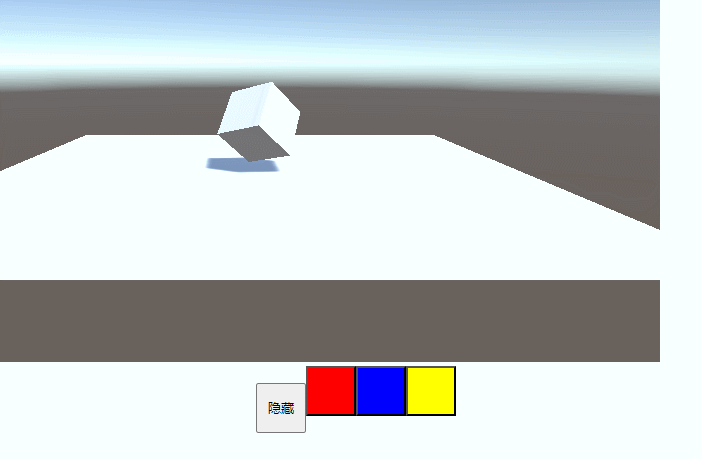

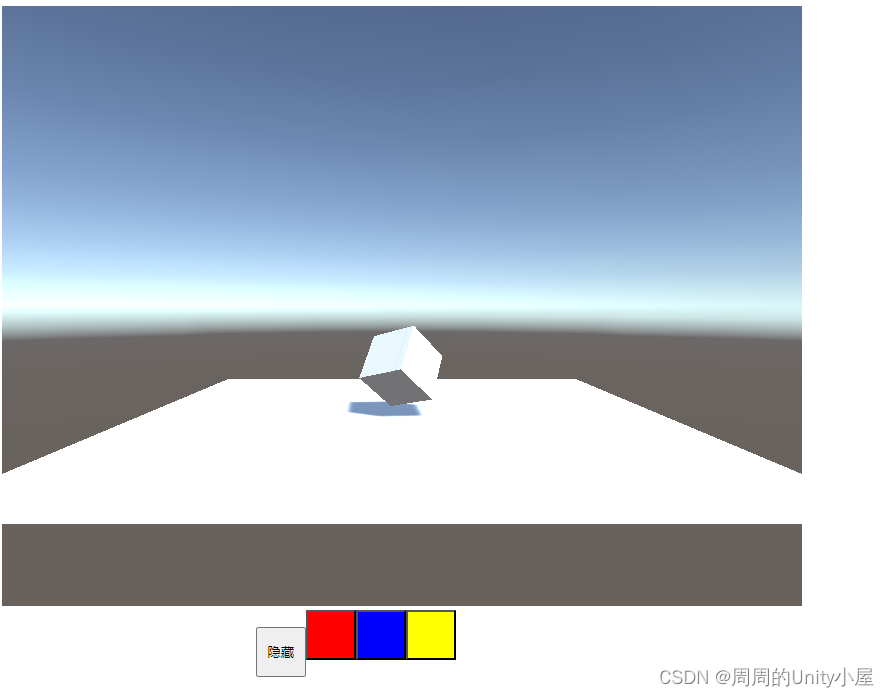

2、vue前端UI按钮点击事件控制unity游戏物体的显隐和设置颜色。
ok，我们已经完成本次实践目标。
总结与展望
unity发布的webgl，使用UGUI在界面显示和处理用户输入方面存在体验差的问题。这些都可以用vue来解决。其实就是使用vue开发前端页面代替unity的UGUI界面，充分发挥了vue的优势，也保留了Unity渲染3d部分的优势。当前这就需要unity开发人员同时具备vue开发前端方面的知识了。
当我们开发前端的项目时，如果同时需要2d界面和3d场景交互时，如数字孪生、虚拟仿真等数据可视化项目，采用Unity+Vue3技术开发是个不错的选择！
本文对基于Unity+Vue3的WebGL项目发布实践做了一个测试demo演示unity与vue通过第三方插件unity-webgl通信的流程。需要对你有所帮助哦！创作不易，如果合你胃口，来个三连支持吧！我们一起加油！
