课题背景和意义
随着信息化水平的不断提升，以图像为主的多媒体信 息迅速成为重要的信息传递媒介，图像中的文字数据包含 丰富的高层语义信息与分析价值。光学字符识别（Optical Character Recognition，OCR）指利用电子设备（例如扫描仪 或数码相机）检查纸上打印的字符，通过检测暗、亮模式确 定其形状，然后用字符识别方法将形状翻译成计算机文字 的过程。它是一种针对印刷体字符，采用光学方式将纸质 文档中的文字转换为黑白点阵的图像文件，并通过识别软 件将图像中的文字转换成文本格式，供文字处理软件进一 步编辑加工的技术，通过该技术可将使用摄像机、扫描仪 等光学输入仪器得到的报刊、书籍、文稿、表格等印刷品图 像信息转化为可供计算机识别和处理的文本信息。目 前，OCR 技术广泛应用于多个领域，比如文档识别、车牌识 别、名片识别、票据识别、身份证识别和驾驶证识别等。如何除错或利用辅助信息提高识别准确率和效率，已成为 OCR 技术研究热门课题。
实现技术思路
一、基本原理
OCR 文字识别技术

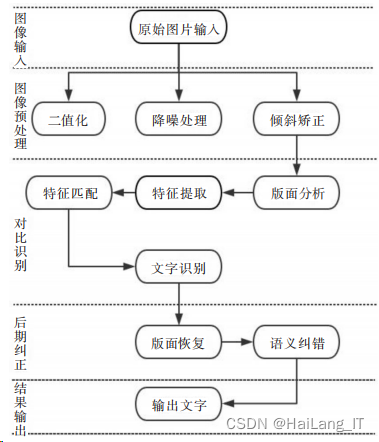

通常 OCR 文字识别过程可分为图像输入、图像预处 理、对比识别、后期纠正和结果输出等步骤。据此可将整 个 OCR 识别流程划分为 5 个部分，图为 OCR 文字识别 系统工作流程。
文字识别常用方法有模板匹配法和几何特征抽取法。
（1）模板匹配法。将输入的文字与给定的各类别标准 文字（模板）进行相关匹配，计算输入文字与各模板的相似 程度，取相似度最大的类别作为识别结果。该方法适用于 识别固定字型的印刷体文字，优点是用整个文字进行相似 度计算，对文字缺损、边缘噪声等具有较强的适应能力；缺 点是当被识别类别数增加时，标准文字模板的数量也随之 增加，增加机器存储容量会降低识别正确率。
（2）几何特征抽取法。抽取文字的一些几何特征，如 文字端点、分叉点、凹凸部分及水平、垂直、倾斜等各方向 的线段、闭合环路等，根据这些特征的位置和相互关系进 行逻辑组合判断，获得识别结果。该识别方式由于利用结 构信息，也适用于变形较大的手写体文字。不足之处在于 当出现文字粘连扭曲、有噪声干扰时，识别效果不佳。
基于深度学习的 LeNet-5 网络

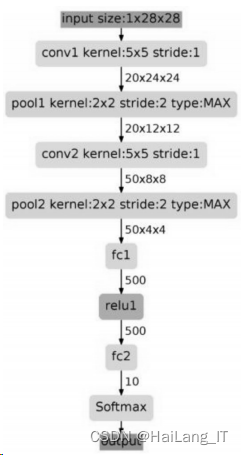

深度学习（Deep Learning）是多层神经网络运用各种机 器学习算法解决图像、文本等各种问题的算法集合。深度 学习的核心是特征学习，它通过组合低层特征形成更加抽 象的高层表示属性类别或特征，从分层网络中获取分层次 的特征信息，以发现数据分布式特征表示，从而解决以往 需要人工设计特征的难题。 利用深度学习进行文字识别，采用的神经网络是卷积 神经网络（Convolutional Neural Networks，CNN），具体选择 使用哪一个经典网络需综合考虑，越深的网络训练得到的 模型越好，但是相应训练难度会增加，此后线上部署时预 测的识别速度也会很慢，所以本文使用经简化改进后的 LeNet-5（-5 表示具有 5 个层）网络，如图所示。
它与原 始 LeNet 稍有不同，比如把激活函数改为目前常用的 ReLu 函数；与现有 conv->pool->ReLu 不同的是其使用的方式是 conv1->pool->conv2->pool2，再接全连接层，但是不变的是 卷积层后仍然紧接池化层。
二、基于深度学习的图像文字识别技术
方法步骤

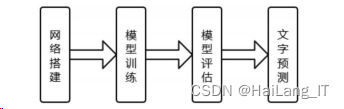

本文在开源的 TensorFlow 框架开发环境下，搭建深度 学习神经网络 LeNet-5 和计算图，将样本文件添加到训练 队列中喂给网络训练，完成充足的训练量后，对模型进行 识别准确率评估，并最终将训练得到的识别模型应用于实 际场景中的图像文字识别实验检测，流程如图所示。
1、网络搭建
深度学习训练的第一步是搭建网络和计算图。文字 识别实质上是一个多分类任务，识别 1 000 个不同的文字， 相当于 1 000 个类别的分类任务。在搭建的网络中加入 batch normalization。 另 外 损 失 函 数 选 择 sparse_soft⁃ max_cross_entropy_with_logits，优化器选择 Adam，学习率设 为 0.1，实现代码如下：
#network： conv2d->max_pool2d->conv2d->max_pool2d->conv2d->max_pool2d->conv2d->conv2d->max_pool2d->ful⁃ly_connected->fully_connected#给 slim.conv2d 和 slim.fully_connected 准 备 了 默 认 参 数 ：batch_normwith slim.arg_scope（［slim.conv2d，slim.fully_connected］，normalizer_fn=slim.batch_norm，normalizer_params=｛'is_training'：is_training｝）：conv3_1 = slim.conv2d（images，64，［3，3］，1，padding='SAME'，scope='conv3_1'）max_pool_1 = slim.max_pool2d（conv3_1，［2，2］，［2，2］，padding='SAME'，scope='pool1'）conv3_2 = slim.conv2d（max_pool_1，128，［3，3］，padding='SAME'，scope='conv3_2'）max_pool_2 = slim.max_pool2d（conv3_2，［2，2］，［2，2］，padding='SAME'，scope='pool2'）conv3_3 = slim.conv2d（max_pool_2，256，［3，3］，padding='SAME'，scope='conv3_3'）max_pool_3 = slim.max_pool2d（conv3_3，［2，2］，［2，2］，padding='SAME'，scope='pool3'）conv3_4 = slim.conv2d（max_pool_3，512，［3，3］，padding='SAME'，scope='conv3_4'）conv3_5 = slim.conv2d（conv3_4，512，［3，3］，padding='SAME'，scope=‘conv3_5’）max_pool_4 = slim.max_pool2d（conv3_5，［2，2］，［2，2］，padding='SAME'，scope='pool4'）flatten = slim.flatten（max_pool_4）fc1 = slim.fully_connected（slim.dropout（flatten，keep_prob），1024，activation_fn=tf.nn.relu，scope='fc1'）logits = slim.fully_connected（slim.dropout（fc1，keep_prob），FLAGS.charset_size，activation_fn=None，scope='fc2'）# 因为没有做热编码，所以使用 sparse_softmax_cross_entro⁃py_with_logitsloss = tf.reduce_mean （tf.nn.sparse_softmax_cross_entro⁃py_with_logits（logits=logits，labels=labels））accuracy = tf.reduce_mean（tf.cast（tf.equal（tf.argmax（logits，1），labels），tf.float32））update_ops = tf.get_collection（tf.GraphKeys.UPDATE_OPS）if update_ops：updates = tf.group（*update_ops）loss = control_flow_ops.with_dependencies（［updates］，loss）global_step = tf.get_variable（"step"，［］，initializer=tf.con⁃stant_initializer（0.0），trainable=False）optimizer = tf.train.AdamOptimizer（learning_rate=0.1）train_op = slim.learning.create_train_op（loss，optimizer，glob⁃al_step=global_step）probabilities = tf.nn.softmax（logits）2、模型训练
训练之前需先设计好数据，为高效地进行网络训练作 好铺垫。主要步骤如下：
（1）创建数据流图。该图由一些流水线阶段组成，阶 段间用队列连接在一起。第一阶段将生成并读取文件名， 并将其排到文件名队列中；第二阶段从文件中读取数据 （使用 Reader），产生样本且把样本放在一个样本队列中。

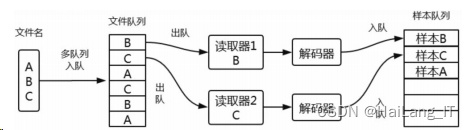

根据不同的设置，或者拷贝第二阶段的样本，使其相 互独立，因此可以从多个文件中并行读取。在第二阶段排 队操作，即入队到队列中去，在下一阶段出队。因为将开 始运行这些入队操作的线程，所以训练循环会使样本队列 中的样本不断出队，如图所示。
样本队列的入队操作在主线程中进行，Session 中可以 多个线程一起运行。在数据输入的应用场景中，入队操作 从硬盘中读取输入进行，再放到内存中，速度较慢。使用 QueueRunner 可以创建一系列新的线程进行入队操作，让 主线程继续使用数据。如果在训练神经网络的场景中，则 训练网络和读取数据异步，主线程在训练网络时，另一个 线程再将数据从硬盘读入内存。
训练时数据读取模式如上所述，则训练代码设计为：
with tf.Session （config=tf.ConfigProto （gpu_options=gpu_op⁃tions，allow_soft_placement=True））as sess：# batch data 获取train_images， train_labels = train_feeder.input_pipeline（batch_size=FLAGS.batch_size，aug=True）test_images， test_labels = test_feeder.input_pipeline（batch_size=FLAGS.batch_size）graph = build_graph（top_k=1） # 训练时 top k = 1saver = tf.train.Saver（）sess.run（tf.global_variables_initializer（））# 设置多线程协调器coord = tf.train.Coordinator（）threads = tf.train.start_queue_runners（sess=sess，coord=co⁃ord）train_writer = tf.summary.FileWriter（FLAGS.log_dir + '/train'，sess.graph）test_writer = tf.summary.FileWriter（FLAGS.log_dir + '/val'）start_step = 0（2）指令执行。设置最大迭代步数为 16 002，每 100 步进行一次验证，每 500 步存储一次模型。 训练过程的损失函数 loss 和精度函数 accuracy 变换 曲线如图所示。

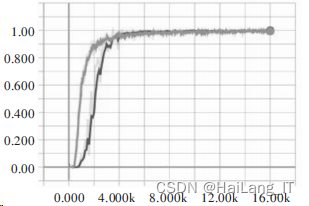

loss 变换曲线：

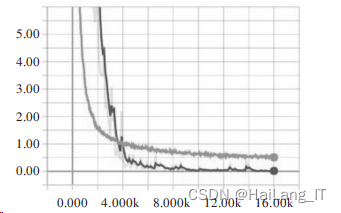

损失（loss）和精度（accuracy）是用于衡量模型预测偏 离其训练对象期望值的衡量指标，从图可以看出 loss 和 accuracy 最大值分别稳定在 0.05、0.9 左右，说明模 型训练顺利完成，已具备替代训练对象进行文字识别工作 的能力。
（3）模型性能评估。在对模型进行训练调试之后，再 对模型性能进行评估，计算模型 top 1（识别结果的第一个 是正确的概率）和 top 5（识别结果的前 5 个中有正确结果 的概率）的准确率，使模型应用效果达到最佳。计算模型 top 1 和 top 5 准确率的代码为：
i = 0acc_top_1，acc_top_k = 0.0，0.0while not coord.should_stop（）：i += 1start_time = time.time（）test_images_batch，test_labels_batch = sess.run（［test_imag⁃es，test_labels］）feed_dict =｛graph［‘images’］：test_images_batch，graph［‘labels’］：test_labels_batch，graph［‘keep_prob’］：1.0，graph［‘is_training’］：False｝batch_labels，probs，indices，acc_1，acc_k = sess.run（［graph［‘labels’］，graph［‘predicted_val_top_k’］，graph［‘predicted_index_top_k’］，graph［‘accuracy’］，graph［‘accuracy_top_k’］］，feed_dict=feed_dict）final_predict_val += probs.tolist（）final_predict_index += indices.tolist（）groundtruth += batch_labels.tolist（）acc_top_1 += acc_1acc_top_k += acc_kend_time = time.time（）logger.info（“the batch｛0｝takes｛1｝seconds，accuracy =｛2｝（top_1）｛3｝（top_k）”.format（i，end_time - start_time，acc_1，acc_k））

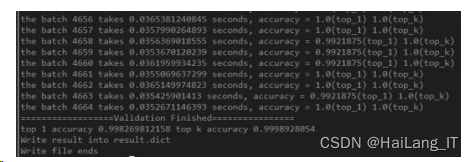

从图中可以看出，识别模型 top 1 和 top 5 分别达到了 99.8%、99.9%，识别准确率很高。
实验结果
从某文档中截取出一段文字以图片格式保存，再使用 文字切割算法把文字段落切割为单字，如图所示。

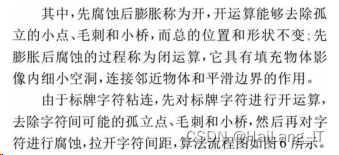

文字截取：

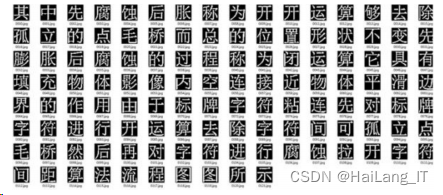

文字段落切割为单字：

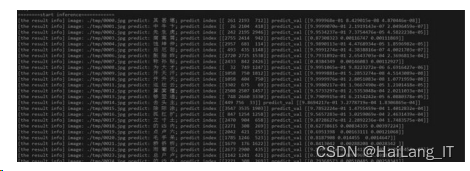

对文字段落进行识别，由于使用的是 GPU，识别速度 非常快，除去系统初始化时间，全部图像识别时耗不超过 1s。其中输出的信息分别是：当前识别的图片路径、模型预 测出的 top 3 汉字（置信度由高到低排列）、对应的汉字 ID、 对应概率。在识别完成之后，将所有识别文字按顺序组合 成原始段落排列，如图所示。
文字段落识别结果 1：
文字段落识别结果 2：
从图中可以看出单字的识别非常准确，在最后显示的 文字段落识别结果中可以看到仅个别文字识别出现偏差， 整体识别效果佳，说明该模型的识别能力可满足一般实际 场景印刷体文字识别要求。
三、总结
经过测试，基于深度学习的图像文字识别模型在模型 评估上 top 1 的正确率达到了 99.8%。与传统 OCR 相比， 基于深度学习的 OCR 技术在识别准确率方面有大幅上 升。在一些比较理想的环境下，文字识别效果较好，但是 处理复杂场景或一些干扰比较大的文字图像时，识别效果 有待提高，后续将对模型作进一步优化。 随着 OCR 技术的迅猛发展，文本检测和识别技术将拓 展更多语言支持。从图像中提取文字对于图像高层次语 义理解、索引和检索意义重大。结合深度学习的神经网络 和 NPL 语义分析提升 OCR 识别纠错能力，帮助个体提升效率、创造价值，是未来重要发展趋势。
实现效果图样例

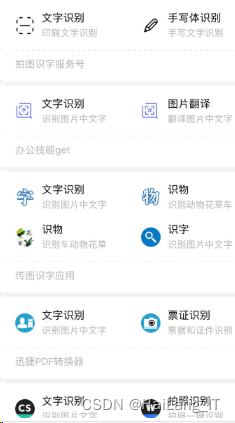

图像文字识别系统：
