一、资料导航

        “工欲善其事，必先利其器”。在正式学习OpenMV之前，你必须知道一条或几条OpenMV的学习途径。这里推荐星瞳科技的中文官网教程，这个教程里面包括了OpenMV IDE的下载和安装、OpenMV上手教程、OpenMV中文文档、OpenMV详细参数以及OpenMV函数库等，是新手入门OpenMV的一条非常好的途径。

                                                  图 1 OpenMV星瞳科技官网

二、OpenMV简介

         OpenMV是一个开源，低成本，功能强大的机器视觉模块。以STM32F427CPU为核心，集成了OV7725摄像头芯片，在小巧的硬件模块上，用C语言高效地实现了核心机器视觉算法，提供Python编程接口。使用者们可以用python语言使用OpenMV提供的机器视觉功能，为自己的产品和发明增加有特色的竞争力。OpenMV上的机器视觉算法包括寻找色块、人脸检测、眼球跟踪、边缘检测、标志跟踪等。可以用来实现非法入侵检测、产品的残次品筛选、跟踪固定的标记物等。使用者仅需要写一些简单的Python代码，即可轻松的完成各种机器视觉相关的任务。小巧的设计，使得OpenMV可以用到很多创意的产品上。比如，可以给自己的机器人提供周边环境感知能力；给智能车增加视觉巡线功能；给智能玩具增加识别人脸功能，提高产品趣味性等；甚至，可以给工厂产品线增加残次品筛选功能等。

       OpenMV采用的STM32F427拥有丰富的硬件资源，引出UART，I2C，SPI，PWM，ADC，DAC以及GPIO等接口方便扩展外围功能。USB接口用于连接电脑上的集成开发环境OpenMV IDE，协助完成编程、调试和更新固件等工作。TF卡槽支持大容量的TF卡，可以用于存放程序和保存照片等。

图 2 OpenMV实物

 三、OpenMV IDE的使用

3.1、IDE功能一览

                                                       图 3 OpenMV IDE界面

代码编辑区 编辑对应的OpenMV的python代码。视频缓冲区 实时显示OpenMV上的图像。交互式终端 可以与OpenMV交互编程，可将帧率、串口传输内容等打印在该终端上。直方图 可通过直方图来获取图像的阈值。快捷功能区 包含保存、复制、粘贴、剪切等快捷功能。设备连接与运行 用于连接OpenMV与运行代码。

3.2、OpenMV连接及运行代码

     先把板子通过USB连接到电脑，等之出现flash闪存盘，然后按下白色连接图标，连接成功会出现绿色图标，点击绿色按钮之后变成红色的X，即可把当前的python代码在OpenMV中运行；若要中断代码或要运行其他代码，点击X再点击绿色按钮即可重新运行。

                                                   图 4 OpenMV 连接与运行流程

3.3、打开官方例程

      OpenMV IDE里有很多官方提供的例程，这里以helloworld例程为例教大家如何去打开这些例程。文件——示例——OpenMV——Basics——helloworld打开官方提供的helloworld例程。

图 5 打开OpenMV 官方例程

 点击运行之后，IDE右上角就有图像显示，以及右下角的RGB数值显示。并在终端上打印数据。

3.4、菜单栏功能

文件部分：新建文件、打开文件、保存文件等操作功能。

                                             图 6 OpenMV IDE菜单栏文件部分

编辑部分：此部分是对编辑区进行设置，比如常用的撤销、复制、粘贴、剪切、重做、全选、查找等功能。也有相对应的快捷键，也比较方便。

图 7 OpenMV IDE菜单栏编辑部分

 工具部分：此部分有保存脚本到OpenMV、复位OpenMV、还有串口终端的设置、机器视觉设置、读取图像LAB阈值等功能。

                                                 图 8 OpenMV IDE菜单栏工具部分

窗口部分：可对软件进行全屏。

图 9 OpenMV IDE菜单栏窗口部分

四、OpenMV理论基础

摄像头

我们都见过各种摄像头，比如：

                                                       图 10 常见摄像头

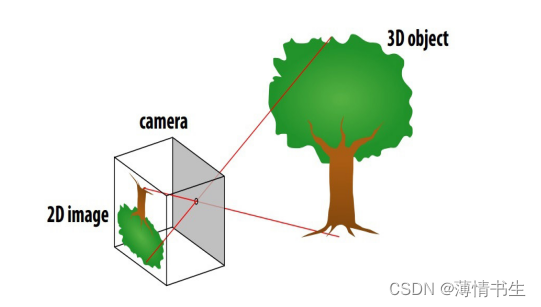

那么什么是摄像头，说到底，就是一个将光学信号转变成电信号的一个装置。在计算机视觉中，最简单的相机模型是小孔成像模型：

                                                     图 11 小孔成像模型

小孔模型是一种理想相机模型，没有考虑实际相机中存在的场曲、畸变等问题。但是在实际使用时，这些问题可以通过在标定的过程中引入畸变参数解决，所以小孔模型仍然是目前最广泛使用的相机模型。图像透过镜头，照在一个感光芯片上，感光芯片可以把光照的波长和强度等信息转成计算机（数字电路）可以识别的数字信号，OpenMV感光元件是长这样的：

                                                     图 12 OpenMV感光元件

（中间的方形元件就是感光元件）

像素和分辨率

图像由很多个小点构成，这些小点我们称之为像素，也叫像素点。相同物理面积下，像素点越多，显示的图像就越清晰，像素点越少，显示的图像就越模糊。例如，一张人像照片，如果有2000万个像素点，可能连毛孔都看得很清晰，如果只有100万个像素点可能鼻子眼睛都会模糊，这就是用像素的多少来描述图片的清晰程度。我们通常说的1000万像素、2000万像素、一亿像素指的就是图像的像素点总数。

图 13 由像素构成的人眼图

明白了像素的意义，分辨率就很好理解。一张图像里像素的排列并非杂乱无序，而是横向成行、竖向成列的规则排列。分辨率一般描述为M x N，M代表水平方向即横向像素数，N代表垂直方面即竖向像素数，两者相乘即为此图像的像素总数。例如，一张640乘480分辨率的图片，即代表横向有640个像素点，竖向有480个像素点，这张图的像素总数为640 x 480 = 307200。分辨率其实还是在描述一张图片的像素总数，只不过是换了一种表述方法而已。

帧率

帧率（FPS）就是每秒钟处理的图片数量，如果超过20帧，人眼就基本分辨不出卡顿。当然，如果用在机器上，帧率是越高越好的。

LAB亮度-对比度

Lab颜色空间中，L亮度；a的正端代表红色，负端代表绿色；b的正端代表黄色，负端代表兰色。不像RGB和CMYK色彩空间，Lab颜色被设计来接近人类视觉。因此L分量可以调整亮度对，修改a和b分量的输出色阶来做精确的颜色平衡。而在OpenMV的查找色块的算法中，运用的就是这个LAB模式。

镜头的焦距

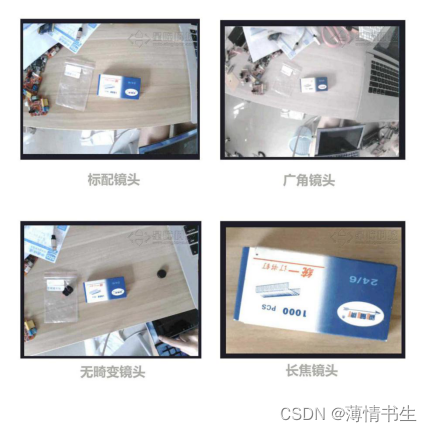

因为图像是通过镜头的光学折射，照到感光元件上的。那么镜头就决定了整个画面的大小和远近。一个最重要的参数就是焦距。镜头焦距是指镜头光学后主点到焦点的距离，是镜头的重要性能指标。镜头焦距的长短决定着拍摄的成像大小，视场角大小，景深大小和画面的透视强弱。当对同一距离远的同一个被摄目标拍摄时，镜头焦距长的所成的象大，镜头焦距短的所成的像小。下面是，当OpenMV距离桌面20cm左右时，不同焦距镜头的对比图：

                                                            图 14 镜头的焦距

镜头调焦

有时当你的OpenMV连接到电脑上会发现在OpenMV帧缓冲区里的图像比较模糊，这时你需要去手动调节OpenMV摄像头的焦距，使图像变的更加清晰。

镜头的畸变

因为光学原理，在感光芯片上不同的位置，与镜头的距离不同的，简单说就是近大远小，所以在边缘会出现鱼眼效果（桶型畸变）。为了解决这个问题，可以在代码中使用算法来矫正畸变，注：OpenMV中使用image.lens_corr(1.8)来矫正2.8mm焦距的镜头。也可以直接使用无畸变镜头。

光源的选择

如果你的机器是在工业上，或者24小时长时间运行的设备，保持一个稳定的光源是至关重要的，尤其在颜色算法中。亮度一变，整个颜色的值会变化的很大！

SD卡

如果代码太多，Flash装不下，就可以使用SD卡，这个是OpenMV自带的，SD卡也是一个文件系统，当上电的时候，如果插入SD卡，那么SD卡的文件系统就会自动取代内置的Flash文件系统，每次上电，就会运行SD卡中的main.py。SD卡最大支持32G的容量。

脱机运行

OpenMV把内置Flash虚拟成一个文件系统，当你插入OpenMV到电脑上的时候，电脑会弹出一个U盘，里面就是OpenMV的文件系统。当你想烧录固件的时候，直接把脚本文件复制到这个“U盘”的main.py中。每次上电的时候，OpenMV会自动运行里面的main.py，这样就实现了脱机运行。

一键下载

在工具栏里，点击将打开的脚本保存到OpenMV Cam(作为main.py), IDE就会自动将当前文件保存到main.py，很方便。



                                                   图 15 OpenMV一键下载流程

电源

OpenMV有两个电源输入端：VIN有时也会标识为VCC)和USB输入。VIN输入为3.6V~5V，推荐5V。USB和VIN可以同时供电。OpenMV有一个电源输出端：3.3V，这个电压是OpenMV的稳压器输出的，用于给其他传感器供电。注意：不要给3.3V直接供电，没有内部芯片的保护，很容易烧毁。

五、案例讲解

5.1、小球追踪

1、第一步：配置感光元件并完成图像的拍摄

简介

在这个案例中，我们需要在黄、红、蓝三个小球中识别蓝色小球，并将蓝色小球的位置坐标通过串口发送给STM32单片机。

感光元件

sensor模块,用于设置感光元件的参数。

初始化

sensor.reset() 初始化感光元件

设置彩色/黑白

sensor.set_pixformat() 设置像素模式。

     sensor.GRAYSCALE: 灰度，每个像素8bit。

     sensor.RGB565: 彩色，每个像素16bit。

设置图像的大小

sensor.set_framesize() 设置图像的大小

     sensor.QQVGA: 160x120

     sensor.QVGA: 320x240

     sensor.VGA: 640x480

跳过一些帧

sensor.skip_frames(n=20) 跳过n张照片，在更改设置后，跳过一些帧，等待感光元件变稳定。

获取一张图像

sensor.set_auto_gain() 自动增益开启（True）或者关闭（False）。在使用颜色追踪时，需要关闭自动增益，默认打开。

自动增益/白平衡

sensor.set_auto_whitebal() 自动白平衡开启（True）或者关闭（False）。在使用颜色追踪时，需要关闭自动白平衡，默认打开。

                                                          【第一步 程序】

/********************************************************************说明：完成此部分程序并在OpenMV IDE中运行，帧缓冲区中即可出现图像。*********************************************************************/import sensor, image, time                   # 导入传感器模块、图像模块、时间模块/********************************************************************感光元件配置*********************************************************************/sensor.reset()                             # 初始化感光元件sensor.set_pixformat(sensor.RGB565)          # 设置像素模式为RGB565格式sensor.set_framesize(sensor.QVGA)          # 设置图像的大小为QVGA (320x240)sensor.skip_frames(20)                       # 跳过一些帧，等待感光元件变得稳定sensor.set_auto_gain(False)                  # 关闭自动增益sensor.set_auto_whitebal(False)              # 关闭白平衡clock = time.clock()                        # 创建一个时钟对象以便去追踪帧率/********************************************************************主函数*********************************************************************/while(True):                             # 无限循环    clock.tick()                            # 更新图像的帧率    img = sensor.snapshot()                # 拍一张照片并返回图像    print(clock.fps())                      # 打印帧率/********************************************************************结束*********************************************************************/

 2、第二步：识别蓝色小球并将中心坐标打印在串行终端

寻找色块函数——find_blobs函数

寻找色块是OpenMV用的最多的功能，find_blobs函数可以找到色块.以下是find_blobs函数的细节：

image.find_blobs([thresholds, roi=Auto,x_stride=2, y_stride=1, invert=False, area_threshold=10,pixels_threshold=10, merge=False, margin=0, threshold_cb=None,merge_cb=None])

     a、thresholds是颜色的阈值。注意：这个参数是一个列表，可以包含多个颜色。如果你只需要一个颜色，那么在这个列表中只需要有一个颜色值，如果你想要多个颜色阈值，那这个列表就需要多个颜色阈值。在返回的色块对象blob可以调用code方法，来判断是什么颜色的色块。

     b、roi是“感兴趣区”。

     c、x_stride 是查找的色块的x方向上最小宽度的像素，默认为2，如果你想查找宽度10个像素以上的色块，那么就设置这个参数为10。

     d、y_stride 是查找的色块的y方向上最小宽度的像素，默认为1，如果你想查找宽度5个像素以上的色块，那么就设置这个参数为5。

     e、invert 反转阈值，把阈值以外的颜色作为阈值进行查找。

     f、area_threshold 面积阈值，如果色块被框起来的面积小于这个值，会被过滤掉。

     g、pixels_threshold 像素个数阈值，如果色块像素数量小于这个值，会被过滤掉。

     h、merge 合并，如果设置为True，那么合并所有重叠的blob为一个。 注意：这会合并所有的blob，无论是什么颜色的。如果你想混淆多种颜色的blob，只需要分别调用不同颜色阈值的find_blobs。

     i、margin 边界，如果设置为1，那么两个blobs如果间距1一个像素点，也会被合并。

手动调节阈值

一个颜色阈值的结构是这样的：

                                threshold = (minL,maxL,minA,maxA,minB,maxB)

元组里面的数值分别是L A B 的最大值和最小值。如果需要获取自己需要的色块的阈值，可以使用如下操作：

首先运行hello world.py让IDE里的右上角帧缓冲区显示图案。在IDE中的菜单栏-工具中找到机器视觉->阈值编辑器中可以选取需要的阈值。手动调整到一个合适的值。

                                                    图 16 手动调节阈值

blobs是一个列表

find_blobs对象返回的是多个blob的列表。（注意区分blobs和blob，这只是一个名字，用来区分多个色块，和一个色块）。 列表类似与C语言的数组，一个blobs列表里包含很多blob对象，blobs对象就是色块，每个blobs对象包含一个色块的信息。blobs就是很多色块。可以用for循环把所有的色块找一遍。

blob色块对象

blob有多个方法，这里介绍三个常用的方法：

(1)、blob.rect() 返回这个色块的外框——矩形元组(x, y, w, h)，可以直接在image.draw_rectangle()中使用。

(2)、blob.cx() 返回色块的外框的中心x坐标（int），也可以通过blob[5]来获取

(3)、blob.cy() 返回色块的外框的中心y坐标（int），也可以通过blob[6]来获取。

标识函数

画框

image.draw_rectangle(rect_tuple, color=White) 在图像中画一个矩形框。rect_tuple 的格式是 (x, y, w, h)。

画圆

image.draw_circle(x, y, radius, color=White) 在图像中画一个圆。x,y是圆心坐标，radius是圆的半径。

画十字

image.draw_cross(x, y, size=5, color=White) 在图像中画一个十字。x,y是坐标，size是两侧的尺寸。

                                                             【第二步 程序】

/********************************************************************说明： 完成此部分程序可以识别视野中的蓝色小球，并在OpenMV IDE帧缓冲区中用矩形框和十字将蓝色小球标出。*********************************************************************/import sensor, image, time                      # 导入传感器模块、图像模块、时间模块blue_threshold   = (0,89,-52,-17,-15,38)        # 设置蓝色的阈值/********************************************************************感光元件配置*********************************************************************/sensor.reset()                                  # 初始化感光原件sensor.set_pixformat(sensor.RGB565)             # 设置图像色彩格式sensor.set_framesize(sensor.QVGA)           # 设置图像的大小为QVGA (320x240)sensor.skip_frames(20)                          # 跳过一些帧，等待感光元件变得稳定sensor.set_auto_gain(False)                   # 关闭自动增益sensor.set_auto_whitebal(False)                 # 关闭白平衡clock = time.clock()                          # 创建一个时钟对象以便去追踪帧率/********************************************************************寻找最大色块函数*********************************************************************/def find_max(blobs):                            # 定义函数    max_size=0                                  # 定义色块尺寸变量    for blob in blobs:                          # 遍历色块blobs        if blob[2]*blob[3] > max_size:          # 比较色块的大小            max_blob=blob                       # 保留较大的色块            max_size = blob[2]*blob[3]          # 保留较大的色块的尺寸    return max_blob                             # 返回最大色块/********************************************************************主函数*********************************************************************/while(True):                                    # 无限循环    clock.tick()                                # 更新图像的帧率    img = sensor.snapshot()                     # 拍摄一张照片并返回图像。blobs = img.find_blobs([blue_threshold])        # 调用find_blobs()函数blob = find_max(blobs)                          # 调用 find_max()函数    if blob:                                    # 如果找到了目标颜色      img.draw_rectangle(blob[0:4])               # 用矩形标记出目标颜色区域    img.draw_cross(blob[5], b[6])           # 在目标颜色区域的中心画十字形标记    print(blob[5], blob[6])                # 输出颜色目标中心坐标    print(clock.fps())                      # 打印帧率/********************************************************************结束*********************************************************************/

3、第三步：将蓝色小球的中心通过串口发送给STM32单片机

创建串口对象

uart = UART(3, 115200),使用串口三，波特率115200。

串口初始化

uart.init(115200, bits=8, parity=None, stop=1),8位数据位，无校验位，1位停止位。

字节数组

data = bytearray([0xb3,0xb3,OpenMV_X,OpenMV_Y,0x5b])。bytearray()方法返回一个新字节数组。这个数组里的元素是可变的，每个元素的值范围: 0 <= x < 256。

串口发送

函数uart.write(data)

接线

TTL串口至少需要3根线：TXD，RXD，GND。TXD是发送端，RXD是接收端，GND是地线。 连线的时候，需要把OpenMV的RXD连到另一个MCU的TXD，TXD连到RXD。

                                                            【第三步 程序】

/********************************************************************说明： 完成此部分程序可以识别视野中的蓝色小球，并在OpenMV IDE帧缓冲区中用矩形框和十字将蓝色小球标出，同时将蓝色小球的中心坐标通过串口发送给STNM32单片机。*********************************************************************/import sensor, image, time                        # 导入传感器模块、图像模块、时间模块from pyb import UART                              # 导入串口模块blue_threshold   = (0,89,-52,-17,-15,38)          # 设置蓝色的阈值/********************************************************************感光元件配置*********************************************************************/sensor.reset()                                    # 初始化感光原件sensor.set_pixformat(sensor.RGB565)               # 设置图像色彩格式sensor.set_framesize(sensor.QVGA)                # 设置图像的大小为QVGA (320x240)sensor.skip_frames(20)                            # 跳过一些帧，等待感光元件变得稳定sensor.set_auto_gain(False)                       # 关闭自动增益sensor.set_auto_whitebal(False)                   # 关闭白平衡clock = time.clock()                              # 创建一个时钟对象以便去追踪帧率 /********************************************************************创建串口对象并初始化*********************************************************************/uart = UART(3, 115200)                            # 创建串口对象uart.init(115200, bits=8, parity=None, stop=1)    # 串口初始化/********************************************************************寻找最大色块函数*********************************************************************/def find_max(blobs):                              # 定义函数    max_size=0                                    # 定义色块尺寸变量    for blob in blobs:                            # 遍历色块blobs        if blob[2]*blob[3] > max_size:            # 判断色块的大小            max_blob=blob                         # 保留较大的色块            max_size = blob[2]*blob[3]            # 保留较大的色块的尺寸return max_blob                                   # 返回最大色块/*********************************************************************主函数*********************************************************************/while(True):                                       # 无限循环    clock.tick()                                   # 更新图像的帧率    img = sensor.snapshot()                       # 拍一张照片并返回图像。blobs = img.find_blobs([blue_threshold])           # 调用find_blobs函数blob = find_max(blobs)                             # 调用 find_max函数    if blob:                                     # 如果找到了目标颜色      img.draw_rectangle(blob[0:4])               # 用矩形标记出目标颜色区域    img.draw_cross(blob[5], b[6])             # 在目标颜色区域的中心画十字形标记      OpenMV_X = int(blob[5])                    # 对色块横坐标取整          OpenMV_Y = int(blob[6])               # 对色块纵坐标取整          data = bytearray([0xb3,0xb3,OpenMV_X ,   # 返回字节数组OpenMV_Y,0x5b])                        uart.write(data)                         # 调用uart.write()函数发送数据    print(blob[5], blob[6])                  # 打印目标物体中心坐标    print(clock.fps())                       # 打印帧率/********************************************************************结束*********************************************************************/

5.2、植保飞行器（21电赛G题）视觉设计

1、任务

设计一基于四旋翼飞行器的模拟植保飞行器，能够对指定田块完成“撒药”作业。如图 1 所示作业区中，灰色部分是非播撒区域，绿色部分是待 “播撒农药”的区域，分成多个 50cm×50cm 虚线格区块，用1~28 数字标识，以全覆盖

飞行方式完成“撒药”作业。

作业中播撒区域不得漏撒、重复播撒，非播撒区域不得播撒，否则将扣分；播撒作业完成时间越短越好。

图 1 中，黑底白字的“十”字是飞行器起降点标识；“21”是播撒作业起点区块，用“A”标识；飞行器用启闭可控、垂直向下安装的激光笔的闪烁光点表示播撒动作，光点在每个区块闪烁1~3 次视正常播撒；同一区块光点闪烁次数大于3次，将被认定为重复播撒。激光笔光点闪烁周期。

2、基本要求

（1）飞行器在“十”字起降点垂直起飞，升空至 150 ± 10cm 巡航高度。

（2）寻找播撒作业起点，从“A”所在区块开始“撒药”作业。

（3）必须在 360 秒内完成对图 1 中所有绿色区块进行全覆盖播撒。

（4）作业完成后稳定准确降落在起降点；飞行器几何中心点与起降点中心距离的偏差不大于

± 10cm。

3、视觉设计说明

（1）识别“十”字起降点。

（2）识别播撒作业起点区标识“A”。

（3）识别两条黑线的交汇点辅助飞行器的路径设计。

（4）获取识别物体的坐标信息，并通过串口发送给飞行器进行处理。

说明：学习完前面的内容，掌握小球追踪例程，你已经初步入门OpenMV了,植保飞行器视觉设计对于初学者来说有一定的难度，因此这里仅做介绍。想要参考此部分代码及讲解请见OpenMV零基础教程
