一 界面切换
利用lvgl框架绘制GUI免不了需要实现多个页面的切换,毕竟把所有功能和接口都放在一页上有些不太优雅,而且对于嵌入式硬件的小屏幕也有些过于困难。因此这里就需要实现多个页面(或者说lvgl里的screen)及其互相切换。
实现方案(参考文章《LVGL V8应用——通过按键切换页面》),有以下两类实现方案:
【1】通过LV_OBJ_FLAG_HIDDEN隐藏属性实现页面切换:
显示窗口1之前给窗口2的容器设置LV_OBJ_FLAG_HIDDEN隐藏属性,显示窗口2之前给窗口1的容器设置LV_OBJ_FLAG_HIDDEN隐藏属性。
【2】切换到窗口2时,删除窗口1的容器:
这边的具体实现也可以分为两种方法:
切换到窗口2时,可以在回调函数中删除窗口1的容器,这样可以删除窗口1下的所有子对象,这种方式适用于运存较小的设备。
static void win_btn_event_callback1(lv_event_t* event){ lv_event_code_t code = lv_event_get_code(event); if (code == LV_EVENT_CLICKED) { // 删除窗口1的win1_contanier容器,这样就可以把win1_contanier上的子对象全部删除,然后显示窗口2 lv_obj_del(win1_contanier); show_button_win2(); }} static void win_btn_event_callback2(lv_event_t* event){ lv_event_code_t code = lv_event_get_code(event); if (code == LV_EVENT_CLICKED) { // 删除窗口2的win2_contanier容器,这样就可以把win2_contanier上的子对象全部删除,然后显示窗口1 lv_obj_del(win2_contanier); show_button_win1(); }}
使用函数lv_scr_load_anim和lv_scr_load加载和切换屏幕:
/* 直接加载该屏幕scr参数1:要加载的屏幕 */static inline void lv_scr_load(lv_obj_t * scr){ lv_disp_load_scr(scr);}/* 通过动画的方式显示参数1:要加载的屏幕参数2:动画类别参数3:切换动画需要的时间参数4:为true时则会在切换界面后将旧界面删除,节约内存*/void lv_scr_load_anim(lv_obj_t * scr, lv_scr_load_anim_t anim_type, uint32_t time, uint32_t delay, bool auto_del);
我这边用到的是第二类方式,即GUI Guider中自动生成的事件+加载页面动作的方式:
![](http://zhangshiyu.com/zb_users/upload/2023/05/20230507094502168342390279656.png)
二 显示优化
因为用到界面的切换,涉及整屏(320*240)的刷新,如果绘制较为复杂的画面,界面切换的过程中会有拉窗帘的效果,非常影响美观。所以显示的优化就不得不考虑了。
参考《LVGL显示优化—基本优化》、《LVGL 优化帧率技巧》,有以下几种优化方法以供参考:
【1】disp_flush刷屏方法改进
这一点之前移植的时候也提过(《【LVGL】学习笔记--(1)Keil中嵌入式系统移植LVGL》),在disp_flush中用封装好的LCD_Fill_LVGL刷屏函数替代原先默认的画点函数。
【2】LVGL帧率限制
LVGL是有一个帧率刷新周期的宏定义,在lv_conf.h里。LVGL会通过LVGL内部的tick,定时去刷屏幕,也就是说该宏定义限定了LVGL刷屏帧率的上限,默认满帧33帧。
这里我们直接改成10ms刷新一次,满帧100帧。顺手再把输入设备读取周期也改成10ms。
/*Default display refresh period. LVG will redraw changed areas with this period time*/#define LV_DISP_DEF_REFR_PERIOD 10 /*[ms]*/ //默认30/*Input device read period in milliseconds*/#define LV_INDEV_DEF_READ_PERIOD 10 /*[ms]*/ //默认30
【3】LV_DPI_DEF配置
在lv_conf.h里配置DPI:
/* * LV_DPI_DEF 注意这里,虽然LVGL的作者说这个没这么重要,但他会严重影响到LVGL的动画效果 * 你应该进行DPI的手动计算,例如320*240分辨率3.2英寸的屏幕,那么 DPI = (320*320+240*240)^0.5 / 3.2 = 125 */#define LV_DPI_DEF 125 /*[px/inch]*/
【4】编译器版本以及代码优化等级
编译器版本尽量用arm compiler5。代码优化等级可以提高到Level 2:
![](http://zhangshiyu.com/zb_users/upload/2023/05/20230507094502168342390242304.png)
【5】堆栈设置
栈设置:

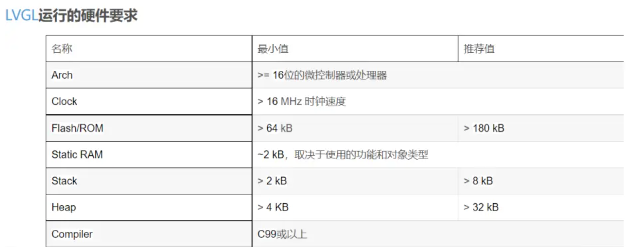

官方推荐:
![](http://zhangshiyu.com/zb_users/upload/2023/05/20230507094502168342390237882.png)
在启动文件startup_hc32f460.s中设置大一点,我这边设置为8K:
Stack_Size EQU 0x00002000 AREA STACK, NOINIT, READWRITE, ALIGN=3Stack_Mem SPACE Stack_Size__initial_sp; <h> Heap Configuration; <o> Heap Size (in Bytes) <0x0-0xFFFFFFFF:8>; </h>Heap_Size EQU 0x00000200 AREA HEAP, NOINIT, READWRITE, ALIGN=3__heap_baseHeap_Mem SPACE Heap_Size__heap_limit PRESERVE8 THUMB
堆设置:
lv_conf.h中的LV_MEM_SIZE进行设置,上面推荐大于32K,我这边设为了48K:
/*Size of the memory available for `lv_mem_alloc()` in bytes (>= 2kB)*/ #define LV_MEM_SIZE (48U * 1024U) /*[bytes]*/
【6】显存类型
LVGL其实提供了三种显存类型。三种分别对应不同环境,都可以试试 (B站有大神进行过三种类型的测试LVGL 最优配置测试 (STM32),可以参考一下,我自己测了单BUFFER和非全尺寸双BUFFER,区别不大)。先看下结论:
![](http://zhangshiyu.com/zb_users/upload/2023/05/20230507094502168342390282989.png)
单BUFFER
画面会被拆分成buffer的size大小,分块刷新,当只有局部刷新时,比如说点击了一个按钮按钮变高亮,那么他就只会刷局部画面。官方推荐 1/10 screen size,拆分太小,刷屏接口又慢的话,不仅帧率低,还会有感人的拉窗帘。整屏幕刷速度快是快,但是太占内存了。
我这边调整为1/4全屏,效果还不错:
/* 单缓冲区示例) */static lv_disp_draw_buf_t draw_buf_dsc_1;static lv_color_t buf_1[MY_DISP_HOR_RES * MY_DISP_VER_RES / 4]; lv_disp_draw_buf_init(&draw_buf_dsc_1, buf_1, NULL, MY_DISP_HOR_RES * MY_DISP_VER_RES / 4); /*Initialize the display buffer*/
非全尺寸双BUFFER
顾名思义,两个buffer,实际上就是PING-PONG模式,这种情况适合有dma或者其他显存加速设备的芯片,在一块buffer使用dma等外设后台刷屏时,lvgl可以再前台渲染显示进另一块显存,也就是说渲染和刷屏并发执行,理论是比单显存要好的,不过跟硬件和屏幕大小有关,具体要实测。
全尺寸双BUFFER
两个全尺寸buffer,虽然直觉看上去和非全尺寸双buffer应该区别不大,但实际上,这个是专门为带TFT驱动的MCU准备的。双全尺寸与前两种不同,在任何时候,给出的buffer都是全屏大小的buffer,而不是局部刷新只提供刷新部分的buffer窗口,这么做的的好处是刷屏,只需要更改TFT驱动的显存地址,而不需要将LVGL的buffer再搬运到TFT驱动的显存,就可完成刷屏动作。
