LCD1602液晶显示屏

介绍：LCD1602液晶显示屏是一种字符型液晶显示模块，可以显示ASCll码的标准字符和其他一些内置的特殊字符，还可以内置8个自定义字符。

显示容量：16✖2个字符，每个字符为5*7点阵或5*10点阵

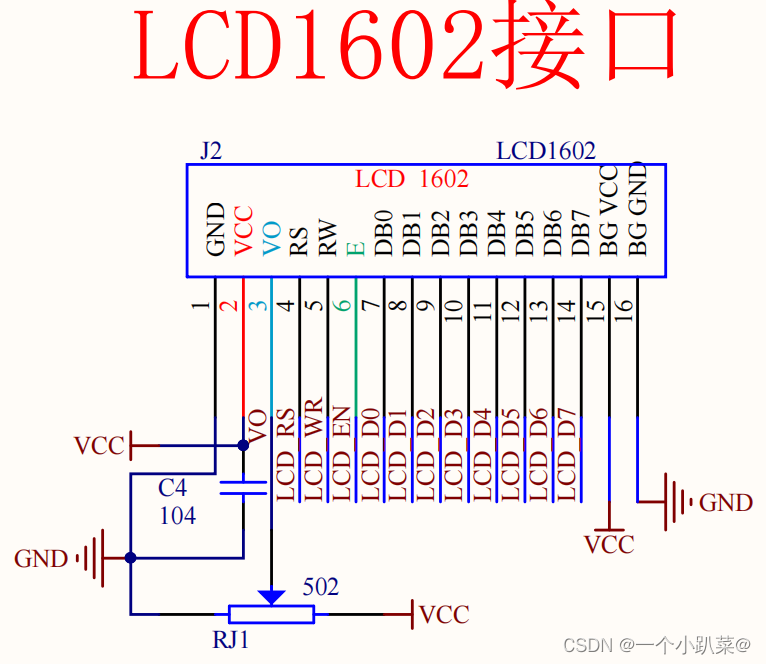

一、引脚介绍：

VO：对比度调节电压

RS：数据 / 指令选择，1为数组，0为指令

RW：读 / 写选择，1为读，0为写

E：数据使能，下降沿执行命令

D0~D7:数据的输入 / 输出

A：背光灯电源正极

K：背光灯电源负极

 二、存储器结构：D2RAM（数据显示区）和G2RAM、G2ROM（内置字模库）

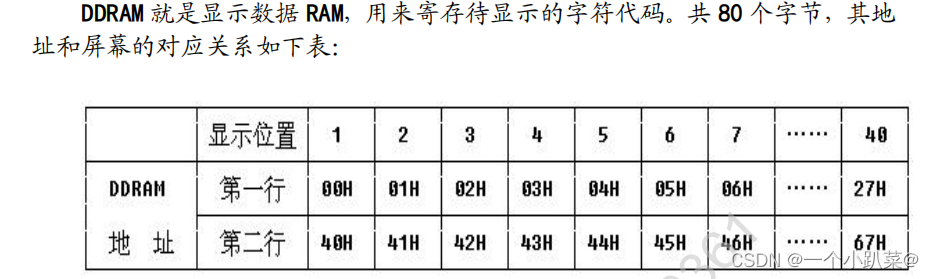

                                                      D2RAM（数据显示区）

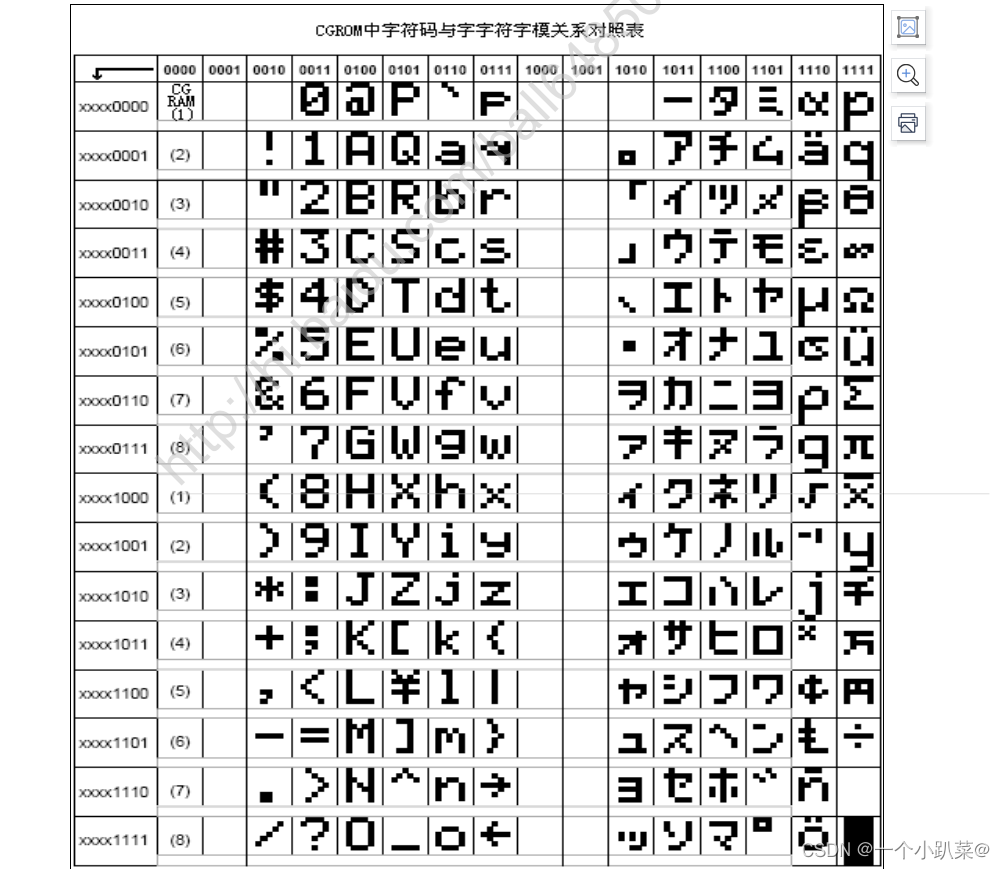

                                                      G2RAM、G2ROM（内置字模库）

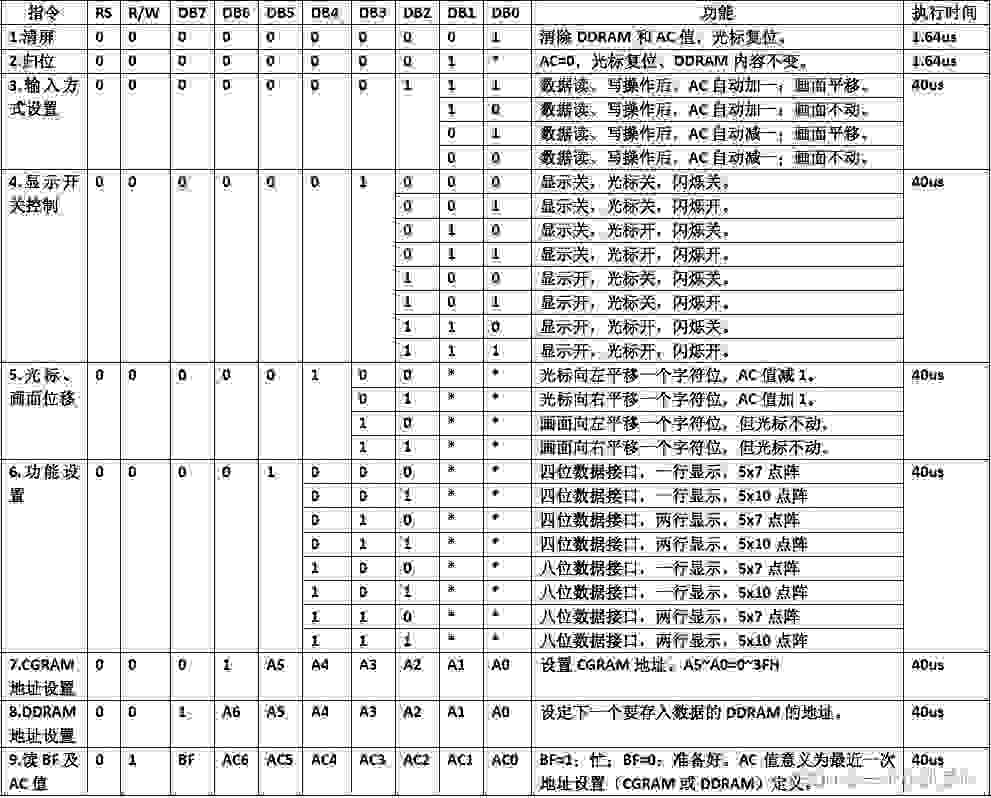

 三、LCD1602显示指令集

四、时序结构：

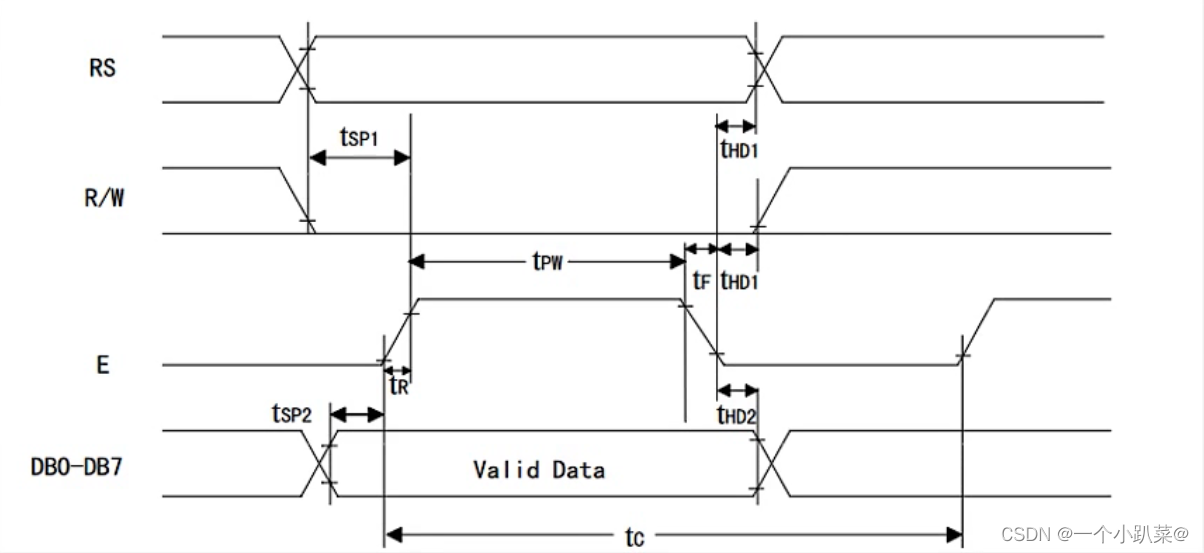

                                                                写指令/数据

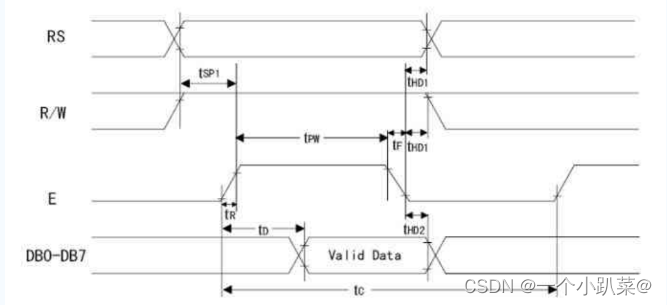

                                                               读指令/数据

五、模块函数化集成使用：

 代码：

void LCD_WriteCommand(unsigned char Command) //写指令{LCD_RS=0;          LCD_RW=0;             // 指令 写LCD_DataPort=Command;  //并口：可以直接发送8位LCD_E=1;LCD_Delay1ms();LCD_E=0;LCD_Delay1ms();}

代码：

void LCD_WriteData(unsigned char Data) //写数据{LCD_RS=1;LCD_RW=0;   //数据 写LCD_DataPort=Data;  //并口：直接发送8位LCD_E=1;LCD_Delay1ms();LCD_E=0;LCD_Delay1ms();}

代码：

/**   *   @brief        LCD1602初始化   *   @param             无   *   @retval            无**/void LCD_Init(){LCD_WriteCommand(0x01);   //清屏LCD_WriteCommand(0x0C);   //显示开，光标关，闪烁开LCD_WriteCommand(0x06);   //数据读，写操作后，AC自动＋1，画面不动LCD_WriteCommand(0x38);   //八位数据接口，两行显示，5✖7点阵}

代码：

/**   *   @brief         确定显示的首位置   *   @param          Line,Column   *   @retval            无**/void LCD_Cursor(unsigned char Line,Column)  //位置函数{if(Line==1)   //根据数据显示区的地址可以得出 行和列 的关系{LCD_WriteCommand(0x80|(Column-1));}else{LCD_WriteCommand(0x80|(Column-1)+0x40);}}

代码：

/**   *   @brief           显示一个字符   *   @param          Line,Column,Char   *   @retval              无**/void LCD_ShowChar(unsigned char Line,Column,char Char){LCD_Cursor(Line,Column);  //确定位置LCD_WriteData(Char);      //发送字符}

代码：

/**   *   @brief       显示一个字符串   *   @param       Line,Column,*String   *   @retval            无**/void LCD_ShowString(unsigned char Line,Column,char *String){char Strlen=strlen(String),i; //确定字符串长度LCD_Cursor(Line,Column);      //确定首位置for(i=0;i<Strlen;i++){LCD_WriteData(String[i]);}}

代码：

/**   *   @brief       显示一个数字   *   @param     Line,Column,Num,lenth   *   @retval           无**/void LCD_ShwoNum(unsigned char Line,Column,unsigned int Num,lenth){           char i;LCD_Cursor(Line,Column);for(i=lenth;i>0;i--){LCD_WriteData(Num/(int)pow(10,i-1)%10+'0'); }            /*                345/100%10   ->      3                345/10%10    ->      4                345/1%10     ->      5                                                                  */}

代码：

/**   *   @brief    显示一个有符号的数字   *   @param      Line,Column,Num,lenth          *   @retval        无**/void LCD_ShowSignedNum(unsigned char Line,Column,int Num,unsigned int lenth){char i;if(Num>=0){LCD_ShowChar(Line,Column,'+');}else{LCD_ShowChar(Line,Column,'-');Num=-Num;}for(i=lenth;i>0;i--){LCD_WriteData(Num/(int)pow(10,i-1)%10+'0');}         /*                345/100%10   ->      3                345/10%10    ->      4                345/1%10     ->      5                                                                  */}

代码：

/**   *   @brief    显示一个十六进制的数   *   @param     Line,Column,Num,lenth    *   @retval         无**/void LCD_ShowHexnum(unsigned char Line,Column,unsigned int Num,lenth){    unsigned char i;unsigned char SingleNum;  LCD_Cursor(Line,Column);for(i=lenth;i>0;i--){SingleNum=((Num/(int)pow(16,i-1)%16));         /*                345/16^2%16   ->     1                345/16%16    ->      5                345/1%16     ->      9                                                                  */   if(SingleNum<10)   //根据ASCll码进行补码{LCD_WriteData('0'+SingleNum);}else{LCD_WriteData('A'+SingleNum-10);}               }}

代码：

/**   *   @brief           显示一个二进制数字   *   @param         Line,Column,Num,lenth     *   @retval                 无**/void LCD_BinNum(unsigned char Line,Column,unsigned int Num,lenth){unsigned char i;  LCD_Cursor(Line,Column);for(i=lenth;i>0;i--){LCD_WriteData((Num/(int)pow(2,i-1)%2)+'0');     /*                345/2^2%2   ->      101                345/2%2     ->      011                345/1%2     ->      001                                                                  */ }}
