摘要：火焰检测系统用于检测日常是否出现火情，支持图片、视频、摄像头等多方式检测火焰、实现火灾警报功能，提供了登录注册界面。在介绍系统实现原理的同时，给出部分Python的实现代码以及PyQt的UI界面。火焰检测系统主要用于日常生活中火情图像的识别，基于YOLOv5模型识别图像中可能出现火灾的位置、着火点数目、置信度等；可分析图片、视频和摄像画面中的火焰情况，自由切换火焰检测模型；系统设计有注册登录功能，方便用户进行管理和使用；火焰识别结果实时显示，单个目标可逐个标注、显示和数据展示，结果可通过菜单按钮保存。博文提供了完整的Python代码和使用教程，适合新入门的朋友参考，完整代码资源文件请转至文末的下载链接。本博文目录如下：

文章目录

前言1. 效果演示2. 火焰检测与识别3. 火焰检测识别下载链接结束语

➷点击跳转至文末所有涉及的完整代码文件下载页☇

基于深度学习的火焰检测系统演示与介绍

---

前言

        火灾是最常见的严重灾害之一，容易给灾害处造成重大经济财产损失。火灾的发生具有频率高、时空跨度大的特点，是一种在时空上失去控制的燃烧所引起的灾害。大家都清楚火灾的危害及防火救火的重要性，火焰检测识别预警系统、智能识别烟火检测系统等系统可以全天候、不间断实现火灾监控分析并实时报警，然而目前多数场景的传统安防监控，却没有达到及时主动报警的目的。

        如今的火焰检测系统除了可以使用火焰传感器等简单方式监控火情，还可以基于机器视觉深度学习技术利用摄像头监控，能够实现无人值守的不间断工作，并且系统可以主动发现监控区域内的火灾苗头。火焰检测系统以最及时的方式进行告警，同时最大限度降低误报和漏报现象；火焰检测系统智能识别烟火检测系统极大的节约了人员成本，提高了工作效率。

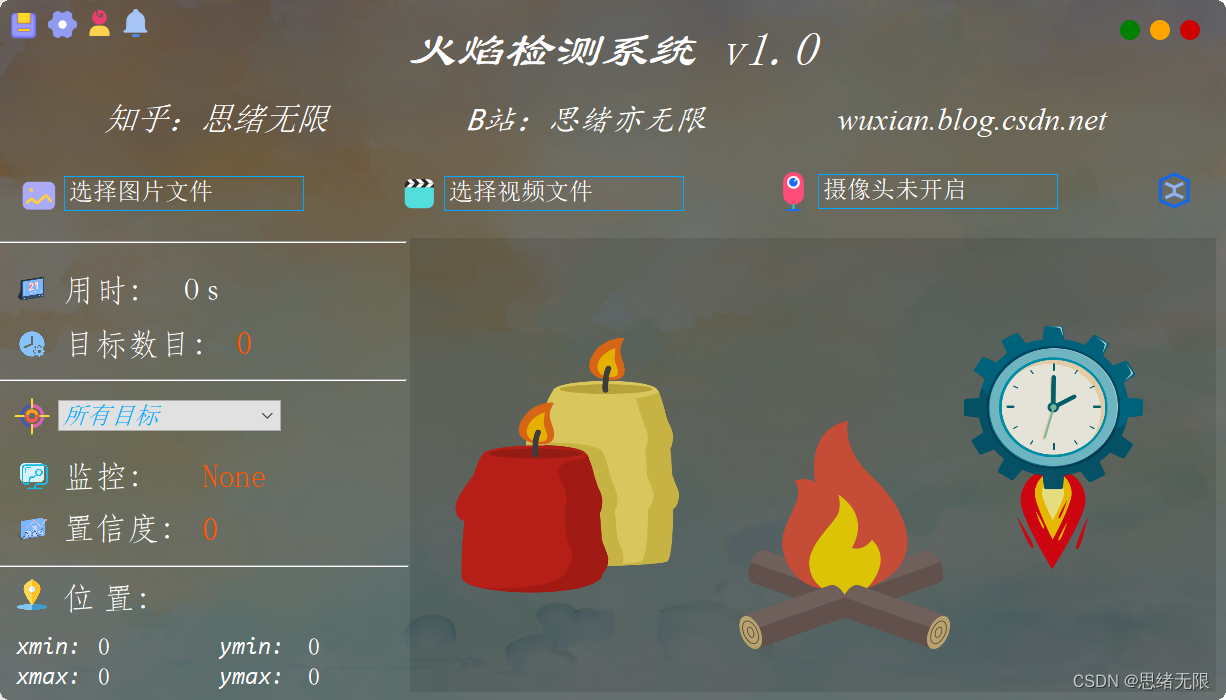

        针对住宅、加油站、公路、森林等火灾高发场景，基于机器视觉的火焰检测系统应满足多种情景下的智能检测，可以自动检测监控区域内的烟雾和火灾，帮助相关人员及时应对，最大程度降低人员伤亡及财物损失。这里给出博主设计的软件界面，整体上采用简约风，功能也可以满足图片、视频和摄像头的识别检测，初始界面如下图：

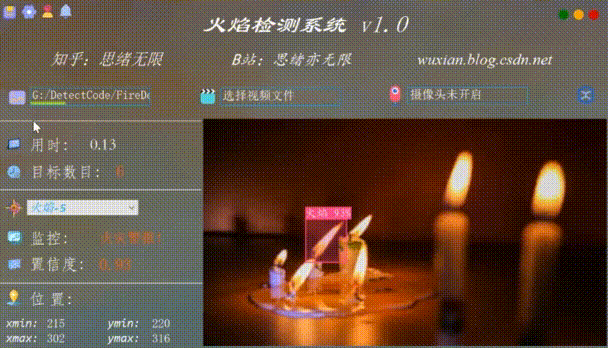

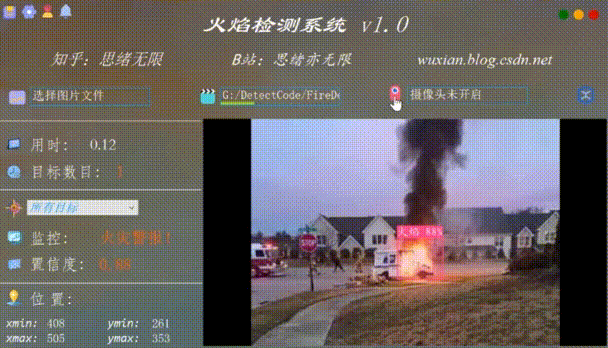

        检测火焰时的界面截图（点击图片可放大）如下图，可识别画面中存在的多个着火点，也可开启摄像头或视频检测：

         详细的功能演示效果参见博主的B站视频或下一节的动图演示，觉得不错的朋友敬请点赞、关注加收藏！系统UI界面的设计工作量较大，界面美化更需仔细雕琢，大家有任何建议或意见和可在下方评论交流。

---

1. 效果演示

        首先我们还是通过动图看一下识别火焰的效果，系统主要实现的功能是对图片、视频和摄像头画面中的着火位置进行检测，结果可视化显示在界面和图像中，另外提供多个火焰的显示切换功能，演示效果如下。

（一）用户注册登录界面

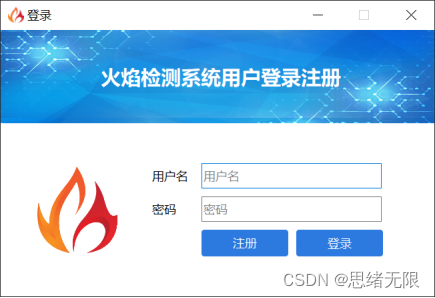

        这里设计了一个登录界面，可以注册账号和密码，然后进行登录。界面还是参考了当前流行的UI设计，左侧是一个动图，右侧输入账号、密码、验证码等等。

（二）选择火焰图片识别

        系统可选择图片文件进行识别，点击图片选择按钮图标选择图片后，显示所有火焰识别的结果，可通过下拉选框查看单个火焰的结果。本功能的界面展示如下图所示：

（三）火焰视频识别效果展示

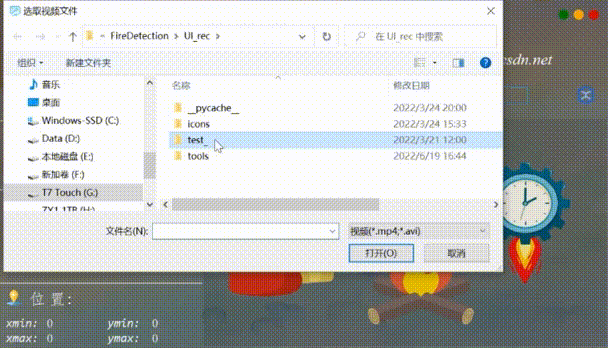

        有时我们需要识别一段视频中的火焰结果，这里设计了视频选择功能。点击视频按钮可选择待检测的视频，系统会自动解析视频逐帧识别火焰，并将结果记录在右下角表格中，效果如下图所示：

（四）摄像头检测效果展示

        在真实场景中，我们往往利用设备摄像头获取实时画面，同时需要对画面中的火焰进行识别，因此本文考虑到此项功能。如下图所示，点击摄像头按钮后系统进入准备状态，系统显示实时画面并开始检测画面中的火焰，识别结果展示如下图：

---

2. 火焰检测与识别

        当前深度学习技术的流行，优秀的目标检测算法不断涌现，YOLO系列由于实现简单、检测速度快、精度高等特点得到了众多应用。这里的火焰检测系统基于YoloV5实现，它可以看作是单阶段目标检测。单阶段目标检测器的体系结构比两阶段目标检测器更简单，不需要生成候选区域，通过卷积神经网络提取特征直接输出目标的类别、概率和位置坐标，从而实现端到端的目标检测。单阶段目标检测器又包含基于锚框(anchor-based)的和非锚框(anchor-free)的两种方法。SSD、YOLO 和 Retina Net 等都是 anchor-based 的单阶段检测器，它们处理速度快而但精度相对有限。Anchor-based 方法使用密集的锚框直接进行目标分类和回归，能有效提高网络的召回能力，但是冗余框很多。Anchor-free 目标检测器则抛弃锚框的设计，取而代之的使用关键点进行目标检测，诸如CornerNet，CenterNet 等，都取得了不俗的效果。

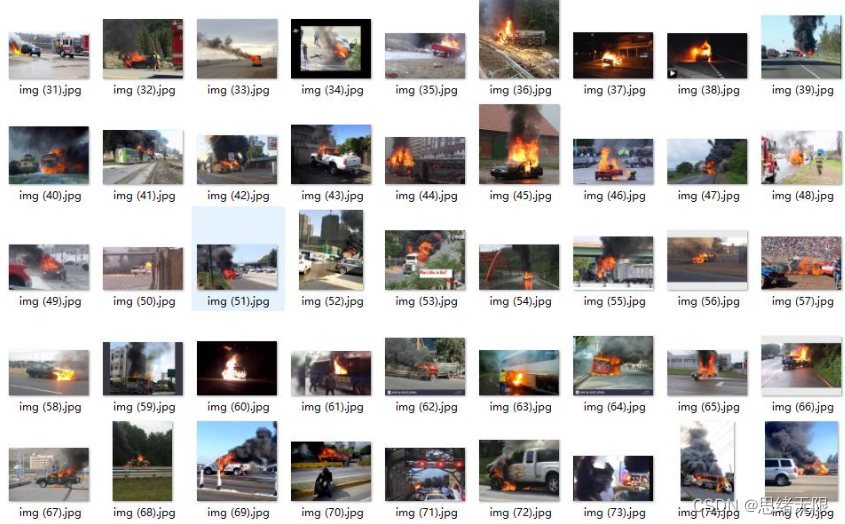

        我们使用使用Python爬虫利用关键字在互联网上获得的图片数据，爬取数据包含室内场景下的火焰、写字楼和房屋燃烧、森林火灾和车辆燃烧等场景下的火焰图片，经过筛选后留下质量较好的图片制作成VOC格式的实验数据集。当然也可以参考飞桨发布的火焰与烟雾数据集，数据集截图如下图所示。

        深度学习图像标注软件众多，按照不同分类标准有多中类型，本文使用LabelImg单机标注软件进行标注。LabelImg是基于角点的标注方式产生边界框，对图片进行标注得到xml格式的标注文件，并将其转换为YOLO使用的标注文件格式。这里提供了标注好的数据集、训练代码和训练好的模型，包含在本系统的完整资源中。

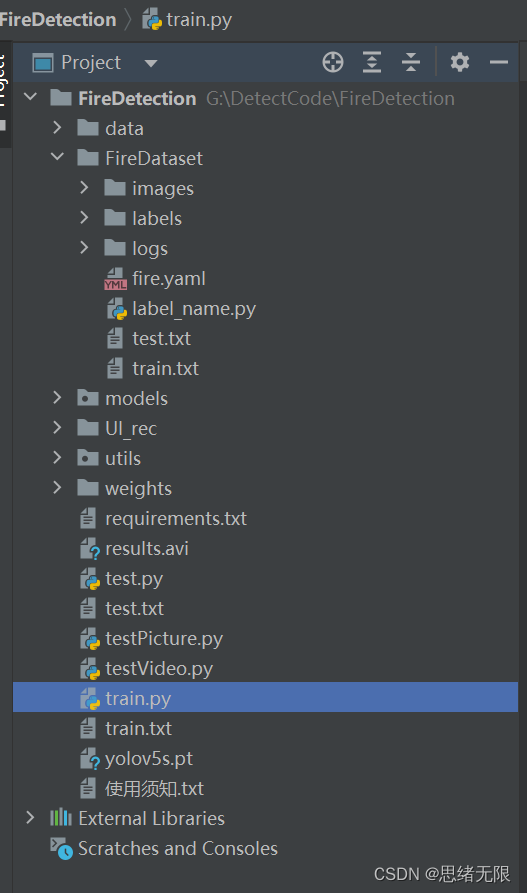

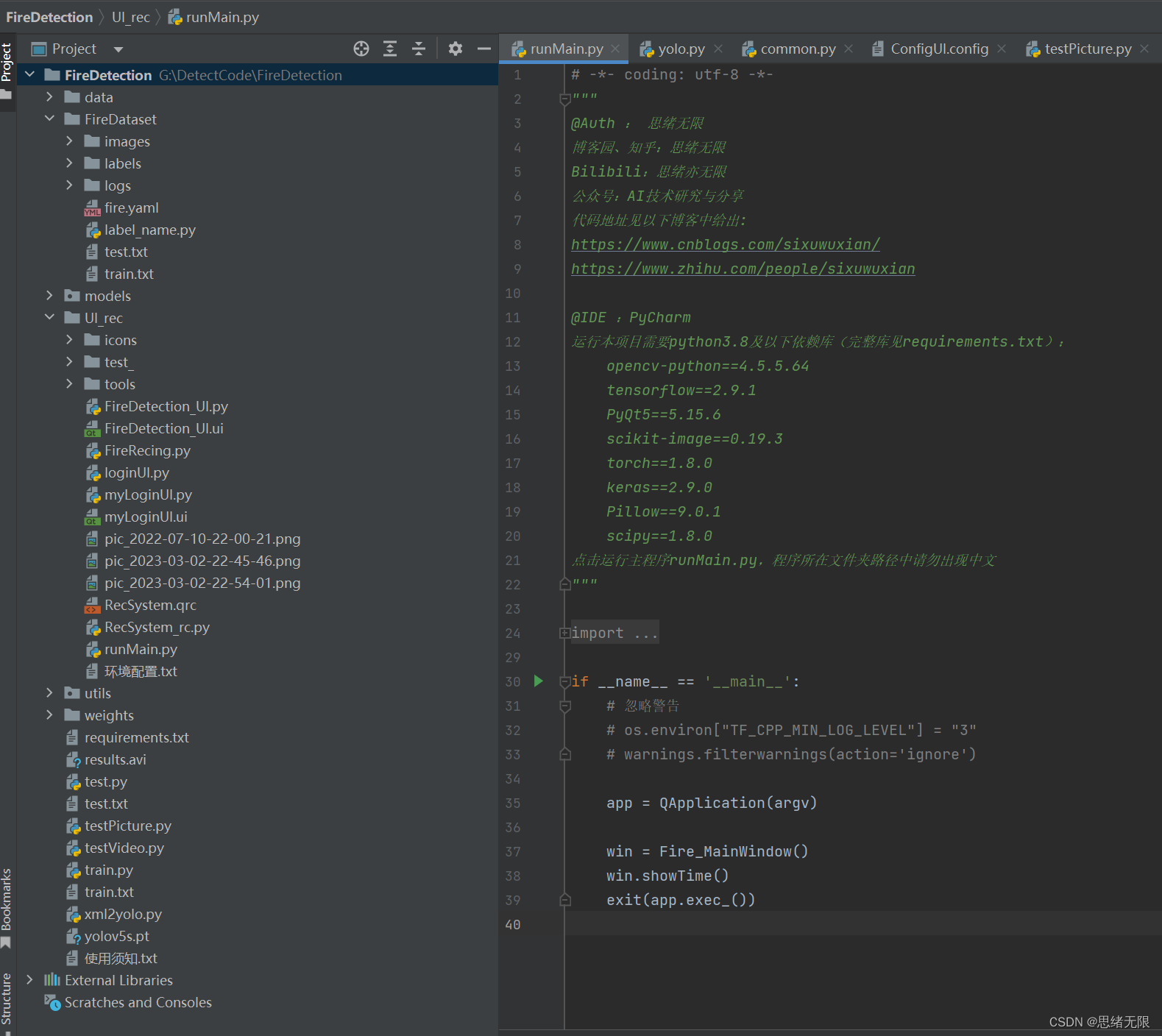

        以下给出本系统项目的文件目录，其中包含了YOLOv5相关的代码以及界面设计代码，如下图所示。对于训练模型部分只需要关注train.py这个文件，训练用到的数据集、标注文件及配置文件在本项目中已配置完成。

        首先我们找到训练的py文件。然后找到主函数的入口，这里面有模型的主要参数。修改train.py中的weights、cfg、data、epochs、batch_size、imgsz、device、workers等参数。

    parser = argparse.ArgumentParser()    parser.add_argument('--weights', type=str, default='yolov5s.pt', help='initial weights path')    parser.add_argument('--cfg', type=str, default='models/yolov5s.yaml', help='model.yaml path')    parser.add_argument('--data', type=str, default='/Bird/dataset.yaml', help='data.yaml path')    parser.add_argument('--hyp', type=str, default='data/hyp.scratch.yaml', help='hyperparameters path')    parser.add_argument('--epochs', type=int, default=300)    parser.add_argument('--batch-size', type=int, default=1, help='total batch size for all GPUs')    parser.add_argument('--img-size', nargs='+', type=int, default=[640, 640], help='[train, test] image sizes')    parser.add_argument('--rect', action='store_true', help='rectangular training')    parser.add_argument('--resume', nargs='?', const=True, default=False, help='resume most recent training')    parser.add_argument('--nosave', action='store_true', help='only save final checkpoint')    parser.add_argument('--notest', action='store_true', help='only test final epoch')    parser.add_argument('--noautoanchor', action='store_true', help='disable autoanchor check')    parser.add_argument('--evolve', action='store_true', help='evolve hyperparameters')    parser.add_argument('--bucket', type=str, default='', help='gsutil bucket')    parser.add_argument('--cache-images', action='store_true', help='cache images for faster training')    parser.add_argument('--image-weights', action='store_true', help='use weighted image selection for training')    parser.add_argument('--name', default='', help='renames experiment folder exp{N} to exp{N}_{name} if supplied')    # 设置是否运行GPU训练，若需要设置为0    parser.add_argument('--device', default='cpu', help='cuda device, i.e. 0 or 0,1,2,3 or cpu')    parser.add_argument('--multi-scale', action='store_true', help='vary img-size +/- 50%%')    parser.add_argument('--single-cls', action='store_true', help='train as single-class dataset')    parser.add_argument('--adam', action='store_true', help='use torch.optim.Adam() optimizer')    parser.add_argument('--sync-bn', action='store_true', help='use SyncBatchNorm, only available in DDP mode')    parser.add_argument('--local_rank', type=int, default=-1, help='DDP parameter, do not modify')    parser.add_argument('--logdir', type=str, default='Bird/logs', help='logging directory')    parser.add_argument('--workers', type=int, default=8, help='maximum number of dataloader workers')    opt = parser.parse_args()

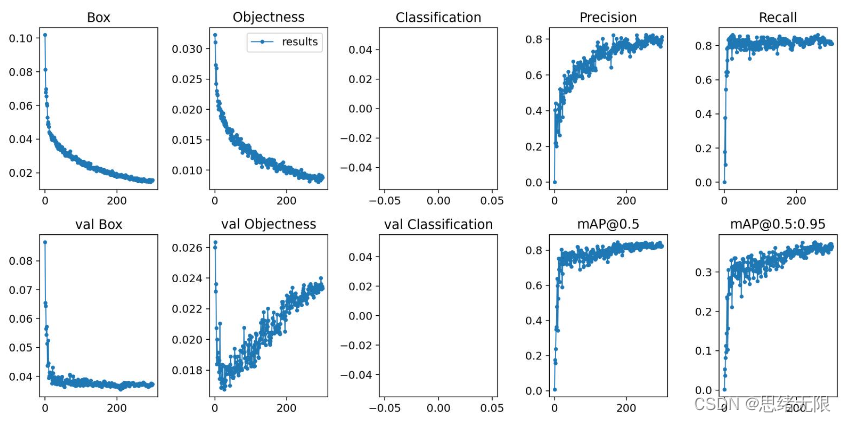

        然后我们可以执行train.py程序进行训练。在深度学习中，我们通常通过损失函数下降的曲线来观察模型训练的情况。而YOLOv5训练时主要包含三个方面的损失：矩形框损失(box_loss)、置信度损失（obj_loss）和分类损失(cls_loss)，在训练结束后，我们也可以在logs目录下找到生成对若干训练过程统计图。下图为博主训练火焰识别的模型训练曲线图。

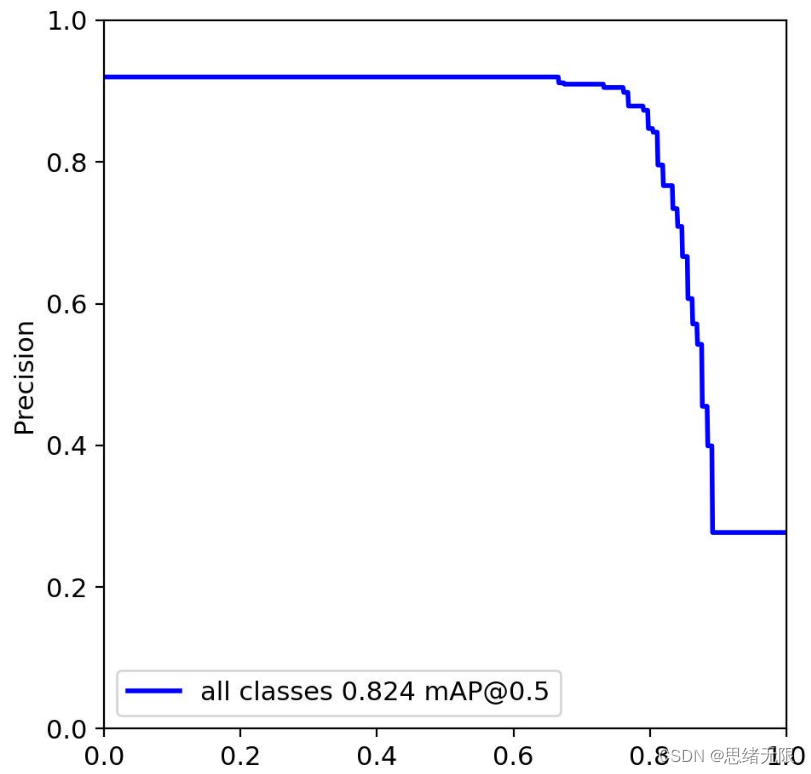

        一般我们会接触到两个指标，分别是召回率recall和精度precision，两个指标p和r都是简单地从一个角度来判断模型的好坏，均是介于0到1之间的数值，其中接近于1表示模型的性能越好，接近于0表示模型的性能越差，为了综合评价目标检测的性能，一般采用均值平均密度map来进一步评估模型的好坏。我们通过设定不同的置信度的阈值，可以得到在模型在不同的阈值下所计算出的p值和r值，一般情况下，p值和r值是负相关的，绘制出来可以得到如下图所示的曲线，其中曲线的面积我们称AP，目标检测模型中每种目标可计算出一个AP值，对所有的AP值求平均则可以得到模型的mAP值。

        以PR-curve为例，可以看到我们的模型在验证集上的均值平均准确率为0.824。从训练结果和数据集进行分析，其干扰样本多，容易造成误检， 其中有很多物体和烟火是非常接近的，很难区分（比如：云朵、红色的灯光等），容易造成模型误检。

3. 火焰检测识别

        在训练完成后得到最佳模型，接下来我们将帧图像输入到这个网络进行预测，运行testPicture.py文件，读取一个图片并运行检测模型，首先将图片数据进行预处理后送predict进行检测，然后计算标记框的位置并在图中标注出来。

def predict(img):    img = torch.from_numpy(img).to(device)    img = img.half() if half else img.float()    img /= 255.0    if img.ndimension() == 3:        img = img.unsqueeze(0)    t1 = time_synchronized()    pred = model(img, augment=False)[0]    pred = non_max_suppression(pred, opt.conf_thres, opt.iou_thres, classes=opt.classes,                               agnostic=opt.agnostic_nms)    t2 = time_synchronized()    InferNms = round((t2 - t1), 2)    return pred, InferNmsdef cv_imread(filePath):    # 读取图片    cv_img = cv2.imdecode(np.fromfile(filePath, dtype=np.uint8), -1)    if len(cv_img.shape) > 2:        if cv_img.shape[2] > 3:            cv_img = cv_img[:, :, :3]    return cv_imgdef plot_one_box(img, x, color=None, label=None, line_thickness=None):    # Plots one bounding box on image img    tl = line_thickness or round(0.002 * (img.shape[0] + img.shape[1]) / 2) + 1  # line/font thickness    color = color or [random.randint(0, 255) for _ in range(3)]    c1, c2 = (int(x[0]), int(x[1])), (int(x[2]), int(x[3]))    cv2.rectangle(img, c1, c2, color, thickness=tl, lineType=cv2.LINE_AA)    if label:        tf = max(tl - 1, 1)  # font thickness        t_size = cv2.getTextSize(label, 0, fontScale=tl / 3, thickness=tf)[0]        c2 = c1[0] + t_size[0], c1[1] - t_size[1] - 3        cv2.rectangle(img, c1, c2, color, -1, cv2.LINE_AA)  # filled        cv2.putText(img, label, (c1[0], c1[1] - 2), 0, tl / 3, [225, 255, 255], thickness=tf, lineType=cv2.LINE_AA)if __name__ == '__main__':    img_path = "./UI_rec/test_/img (31).jpg"    image = cv_imread(img_path)    img0 = image.copy()    img = letterbox(img0, new_shape=imgsz)[0]    img = np.stack(img, 0)    img = img[:, :, ::-1].transpose(2, 0, 1)  # BGR to RGB, to 3x416x416    img = np.ascontiguousarray(img)    pred, useTime = predict(img)    det = pred[0]    p, s, im0 = None, '', img0    if det is not None and len(det):  # 如果有检测信息则进入        det[:, :4] = scale_coords(img.shape[1:], det[:, :4], im0.shape).round()  # 把图像缩放至im0的尺寸        number_i = 0  # 类别预编号        detInfo = []        for *xyxy, conf, cls in reversed(det):  # 遍历检测信息            c1, c2 = (int(xyxy[0]), int(xyxy[1])), (int(xyxy[2]), int(xyxy[3]))            # 将检测信息添加到字典中            detInfo.append([names[int(cls)], [c1[0], c1[1], c2[0], c2[1]], '%.2f' % conf])            number_i += 1  # 编号数+1            label = '%s %.2f' % (names[int(cls)], conf)            # 画出检测到的目标物            plot_one_box(image, xyxy, label=label, color=colors[int(cls)])    # 实时显示检测画面    cv2.imshow('Stream', image)    # if cv2.waitKey(1) & 0xFF == ord('q'):    #     break    c = cv2.waitKey(0) & 0xff

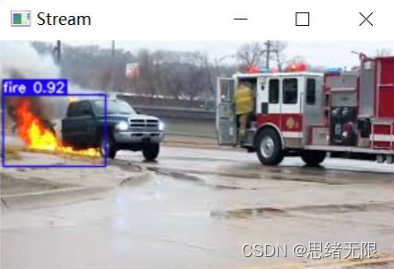

        执行得到的结果如下图所示，图中火焰位置和置信度值都标注出来了，预测速度较快。基于此模型我们可以将其设计成一个带有界面的系统，在界面上选择图片、视频或摄像头然后调用模型进行检测。

        博主已经对系统的所有功能进行了详细测试，最终开发出一版流畅得到清新界面，就是博文演示部分的展示，完整的UI界面、测试图片视频、代码文件，以及Python离线依赖包（方便安装运行，也可自行配置环境），均已打包上传，感兴趣的朋友可以通过下载链接获取。

---

下载链接

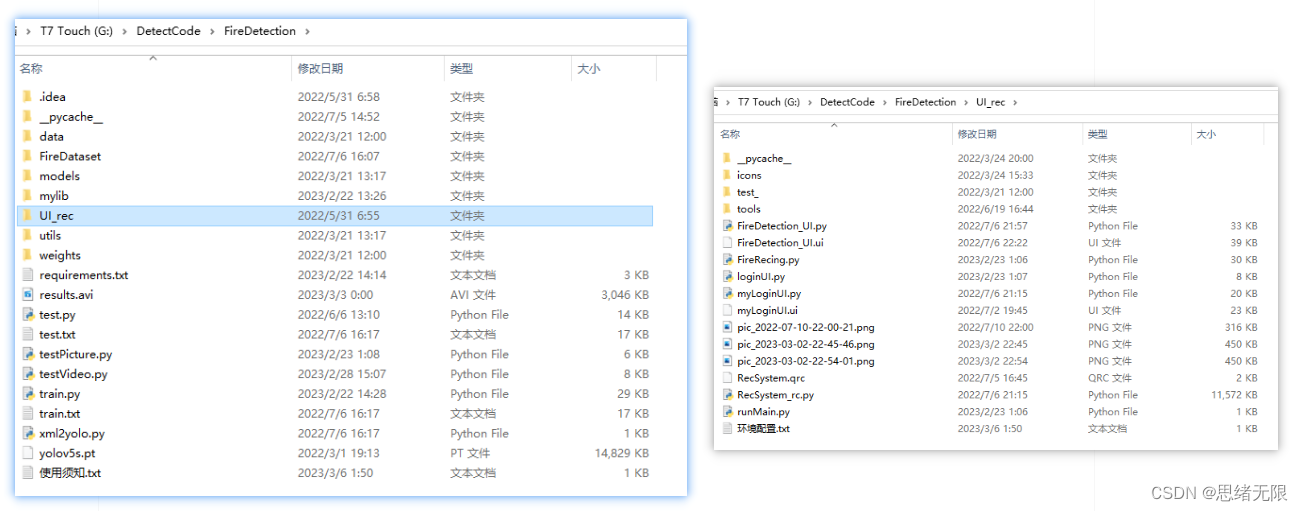

    若您想获得博文中涉及的实现完整全部程序文件（包括测试图片、视频，py, UI文件等，如下图），这里已打包上传至博主的面包多平台，见可参考博客与视频，已将所有涉及的文件同时打包到里面，点击即可运行，完整文件截图如下：

    在文件夹下的资源显示如下，下面的链接中也给出了Python的离线依赖包，读者可在正确安装Anaconda和Pycharm软件后，复制离线依赖包至项目目录下进行安装，离线依赖的使用详细演示也可见本人B站视频：win11从头安装软件和配置环境运行深度学习项目、Win10中使用pycharm和anaconda进行python环境配置教程。

注意：该代码采用Pycharm+Python3.8开发，经过测试能成功运行，运行界面的主程序为runMain.py和LoginUI.py，测试图片脚本可运行testPicture.py，测试视频脚本可运行testVideo.py。为确保程序顺利运行，请按照requirements.txt配置Python依赖包的版本。Python版本：3.8，请勿使用其他版本，详见requirements.txt文件；

环境配置与界面中文字、图片、logo等的修改方法请见视频，项目完整文件下载请见参考博客文章里面，或参考视频的简介处给出：➷➷➷

参考博客文章：https://zhuanlan.zhihu.com/p/614272297

参考视频演示：https://www.bilibili.com/video/BV1u24y1t7xo/

离线依赖库下载链接：https://pan.baidu.com/s/1hW9z9ofV1FRSezTSj59JSg?pwd=oy4n （提取码：oy4n ）

---

结束语

        由于博主能力有限，博文中提及的方法即使经过试验，也难免会有疏漏之处。希望您能热心指出其中的错误，以便下次修改时能以一个更完美更严谨的样子，呈现在大家面前。同时如果有更好的实现方法也请您不吝赐教。
