目录
1.AM的调制原理2.AM的解调原理3. AM调制解调的代码4.AM调制解调结果图5.AM的优缺点
1.AM的调制原理

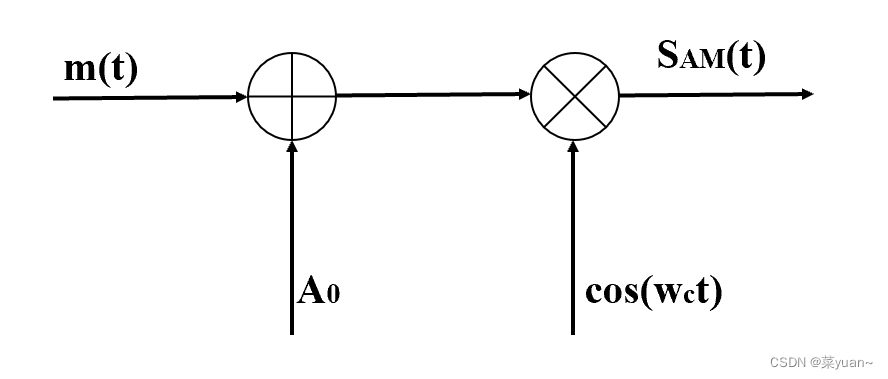

AM的调制原理如下图所示，基带信号m(t)和直流量A0相加，然后和高频载波相乘实现AM信号的调制。
2.AM的解调原理

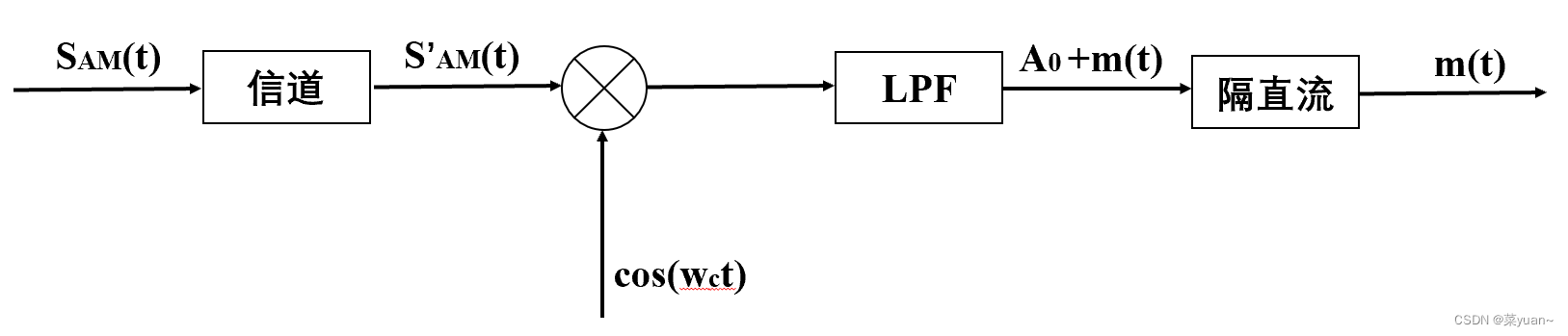

AM的解调原理如下图所示，AM信号经过信道传输之后，再和载波相乘，然后经过低通滤波，隔直流之后恢复出原始基带信号。
3. AM调制解调的代码
AM.m文件，主文件
% AM调制解调过程%% 基本参数clear all; % 清除变量close all; % 关闭所有窗口图像fm = 100; % 基带信号频率T = 2; % 信号时长fs = 20000; % 采样频率 奈奎斯特采样定理为最大频率的两倍，这里取20倍为了绘制更多的细节，让时域信号更平滑dt=1/fs; % 时间采样间隔，采样频率的倒数N=T/dt; % 采样点个数，总时长除以采样间隔t=[0:N-1]*dt; % 采样点的时间序列，作为横坐标%% ******************调制信号时域波形******************Am=1; % 基带信号幅度 mt=Am*cos(2*pi*fm*t); % 基带信号figure(1); % 绘制第一幅图subplot(221); % 窗口分割，将一幅图分割成2*2的plot(t,mt,'Linewidth',2); % 时间t为横坐标，基带信号mt为纵坐标绘图，线宽为2xlabel('t/时间'); % 横坐标标注ylabel('幅度'); % 纵坐标标注title('基带信号'); % 图标题标注axis([0,0.1,-1.1,1.1]); % 横纵坐标范围设置line([0,0.1],[0,0],'color','b','Linewidth',2);% 绘制一条从(0,0)到(0.1,0)的蓝色实线，线宽为2%% ******************调制信号频域波形******************subplot(222);[mf,msf]=T2F(t,mt); % 傅里叶变换，得到纵坐标频谱和横坐标频率plot(mf,abs(msf),'Linewidth',2); % 画出基带信号频谱，线宽为2title('基带信号的频谱'); % 图标题标注xlabel('f/Hz'); % 横坐标标注ylabel('幅度/H(f)'); % 纵坐标标注axis([-150 150 -inf inf]); % 横纵坐标范围设置%% ******************载波信号时域波形******************subplot(223);fc=1000; % 载波频率zaibo=cos(2*pi*fc*t); % 载波时域信号plot(t,zaibo,'r','Linewidth',2); % 时间t为横坐标，载波信号zaibo为纵坐标绘图，线宽为2，红色xlabel('t/时间'); % 横坐标标注ylabel('幅度'); % 纵坐标标注title('载波信号'); % 图标题标注axis([0,0.01,-1.1,1.1]); % 横纵坐标范围设置line([0,0.01],[0,0],'color','b','Linewidth',2);% 绘制一条从(0,0)到(0.01,0)的蓝色实线，线宽为2%% ******************载波信号频域波形******************subplot(224);[mf1,msf1]=T2F(t,zaibo); % 傅里叶变换，得到纵坐标频谱和横坐标频率plot(mf1,abs(msf1),'r','Linewidth',2); % 载波信号频谱，线宽为2,红色title('载波信号的频谱'); % 图标题标注xlabel('f/Hz'); % 横坐标标注ylabel('幅度/H(f)'); % 纵坐标标注axis([-1200 1200 -inf inf]); % 横纵坐标范围设置%% ******************AM波信号时域波形******************Ma=0.5; % 调制指数A0=Am/Ma; % 直流信号幅度sam=(A0+mt).*zaibo; % 画出AM信号波形%% 加噪声SNR=20; %信噪比为 dBsam=awgn(sam,SNR,'measured');figure(2); % 绘制第二幅图subplot(211); % 窗口分割，将一幅图分割成2*1的plot(t,sam,'Linewidth',2); % 画出AM信号波形，线宽为2hold on; % 当前轴及图像保持而不被刷新，准备接受此后将绘制的图形，多图共存plot(t,A0+mt,'r-'); % 画出AM信号包络，红色实线title('调制指数为0.5的AM调制信号及其包络');% 图标题标注xlabel('t/时间'); % 横坐标标注ylabel('幅度'); % 纵坐标标注axis([0,0.02,-3.1,3.1]); % 横纵坐标范围设置line([0,0.02],[0,0],'color','b','Linewidth',2);% 绘制一条从(0,0)到(0.02,0)的蓝色实线，线宽为2%% ******************AM波信号频域波形******************[mf2,msf2]=T2F(t,sam); % 傅里叶变换，得到纵坐标频谱和横坐标频率subplot(212);plot(mf2,abs(msf2),'Linewidth',2); % 画出AM信号频谱title('AM波信号的频谱'); % 图标题标注xlabel('f/Hz'); % 横坐标标注ylabel('幅度/H(f)'); % 纵坐标标注axis([-1500 1500 -inf inf]); % 横纵坐标范围设置%% ******************相干解调******************%% ******************已调信号与载波信号相乘******************st=sam.*zaibo; % 已调信号与载波信号相乘figure(3); % 绘制第三幅图subplot(211); % 窗口分割，将一幅图分割成2*1的plot(t,st,'Linewidth',2); % 时间t为横坐标，相乘信号st为纵坐标绘图，线宽为2title('已调信号与载波信号相乘'); % 图标题标注xlabel('t/时间'); % 横坐标标注ylabel('幅度'); % 纵坐标标注axis([0 0.02 -4 4]); % 横纵坐标范围设置line([0,0.02],[0,0],'color','b','Linewidth',2);% 绘制一条从(0,0)到(0.02,0)的蓝色实线，线宽为2%% ******************已调信号与载波信号相乘的频谱******************[f,sf]=T2F(t,st); % 傅里叶变换，得到纵坐标频谱和横坐标频率subplot(212); % 窗口分割，将一幅图分割成2*1的plot(f,sf,'Linewidth',2); % 绘制相乘信号st的频谱，线宽为2title('已调信号与载波信号相乘的频谱');% 图标题标注xlabel('f/Hz'); % 横坐标标注ylabel('幅度/H(f)'); % 纵坐标标注axis([-2200 2200 -inf inf]); % 横纵坐标范围设置%% ******************解调出来的信号******************[t,st]=lpf(f,sf,2*fm); % 频域低通滤波figure(4); % 绘制第三幅图subplot(211); % 窗口分割，将一幅图分割成2*1的plot(t,2*st-A0,'Linewidth',2); % 绘制解调波形title('经过低通滤波的相干解调信号波形');% 图标题标注xlabel('t/时间'); % 横坐标标注ylabel('幅度'); % 纵坐标标注axis([0 0.1 -1.1 1.1]); % 横纵坐标范围设置 line([0,0.1],[0,0],'color','b','Linewidth',2);% 绘制一条从(0,0)到(0.1,0)的蓝色实线，线宽为2%% ******************原始信号******************subplot(212);plot(t,mt,'r-','Linewidth',2); % 绘制原始基带信号title('原始基带信号'); % 图标题标注xlabel('t/时间'); % 横坐标标注ylabel('幅度'); % 纵坐标标注axis([0 0.1 -1.1 1.1]); % 横纵坐标范围设置 line([0,0.1],[0,0],'color','b','Linewidth',2);% 绘制一条从(0,0)到(0.1,0)的蓝色实线，线宽为2T2F.m文件，FFT功能
function [f,sf]= T2F(t,st) % FFT% dt = t(2)-t(1);T=t(end); % 输入信号的时间最大值为Tdf = 1/T; % dt=1/fs; 时间采样间隔，采样频率的倒数; % N=T/dt; 采样点个数，总时长除以采样间隔 % 两式联合推导 df = 1/T N = length(st); % 输入信号时间的长度为采样点数f=-N/2*df : df : N/2 * df-df; % 频率分布sf = fft(st); % 做FFTsf = T/N * fftshift(sf); % 最后输出，将0-fs频谱搬移到-fs/2-fs/2频谱F2T.m文件，IFFT功能
function[t,st]=F2T(f,Sf) % IFFTdf=f(2)-f(1); % 频率间隔fmax=(f(end)-f(1)+df); % 最大频率减最低频率加上频率间隔为带宽dt=1/fmax; % 采样间隔N=length(f); % 采样点数t=[0:N-1] * dt; % 时间分布Sf=fftshift(Sf); % 将0-fs频谱搬移到-fs/2-fs/2频谱st=fmax * ifft(Sf); % 做IFFTst=real(st); % 取实部lpf.m文件，低通滤波功能
function[t,st]=lpf(f,sf,B) % 频率LPFdf=f(2)-f(1); % 频率间隔fN=length(f); % 采样点数ym=zeros(1,fN); % 生成1行fN列的0向量xm=floor(B/df); % 低频带宽频率除以间隔后的点数向下取整xm_shift=[-xm:xm-1]+floor(fN/2); % 因为前面做FFT将0频率搬移到中心处， % 因此，低通低频频率相应地搬移fN/2，才是对应的频率点ym(xm_shift)=1; % 低通通过频率处幅度为1，其余为0，相当于理想低通yf=ym.* sf; % FFT信号的频谱和对应低频带宽处频率值为1的行向量相乘[t,st]=F2T(f,yf); % IFFT注意:这四个文件要放在同一文件夹中，第一个是主文件，另外三个是函数文件

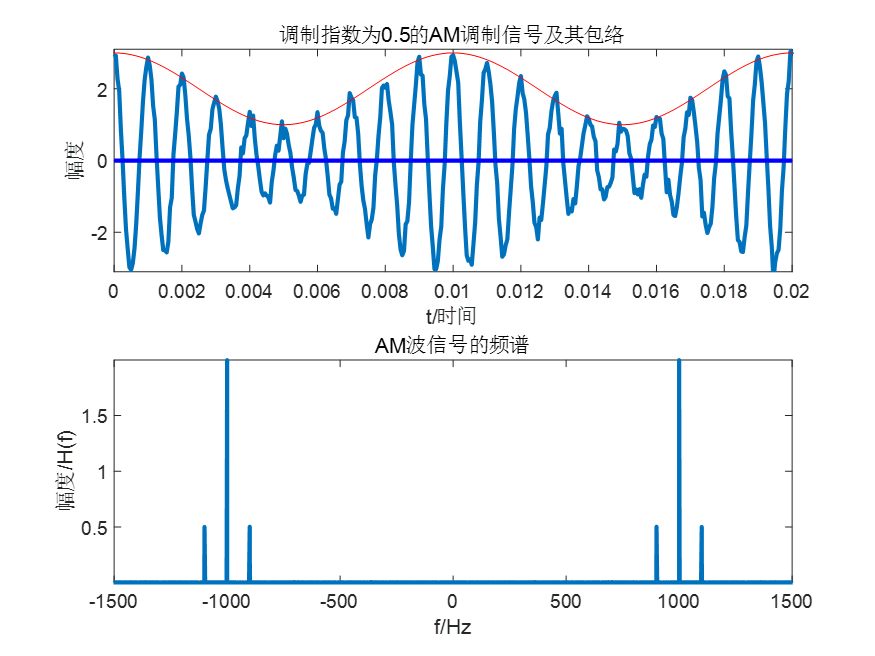

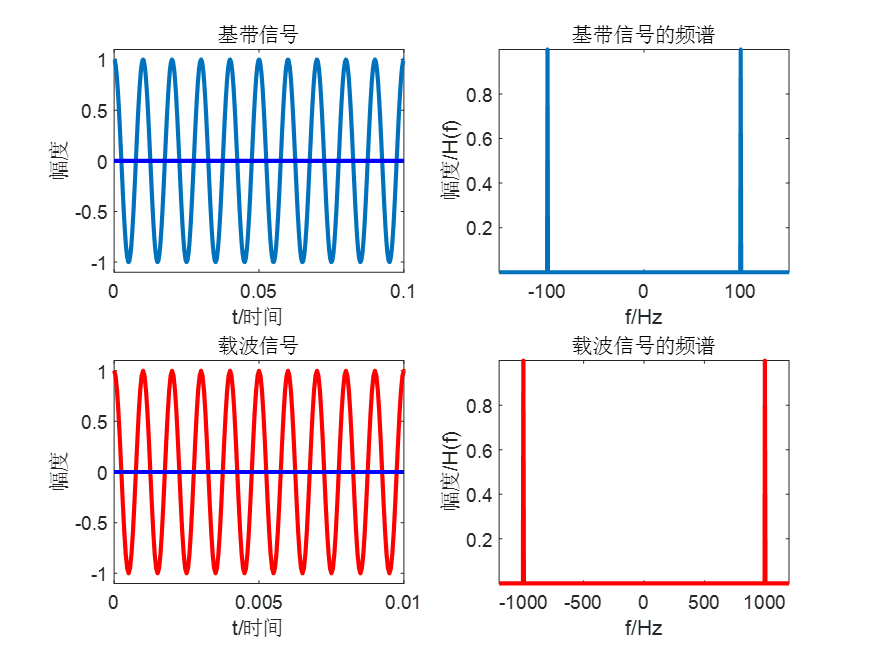

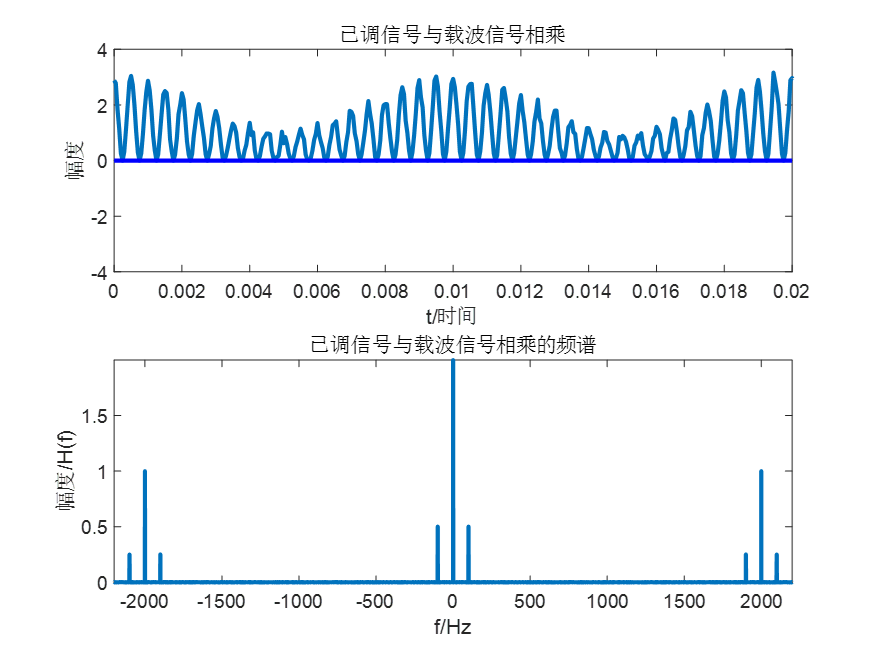

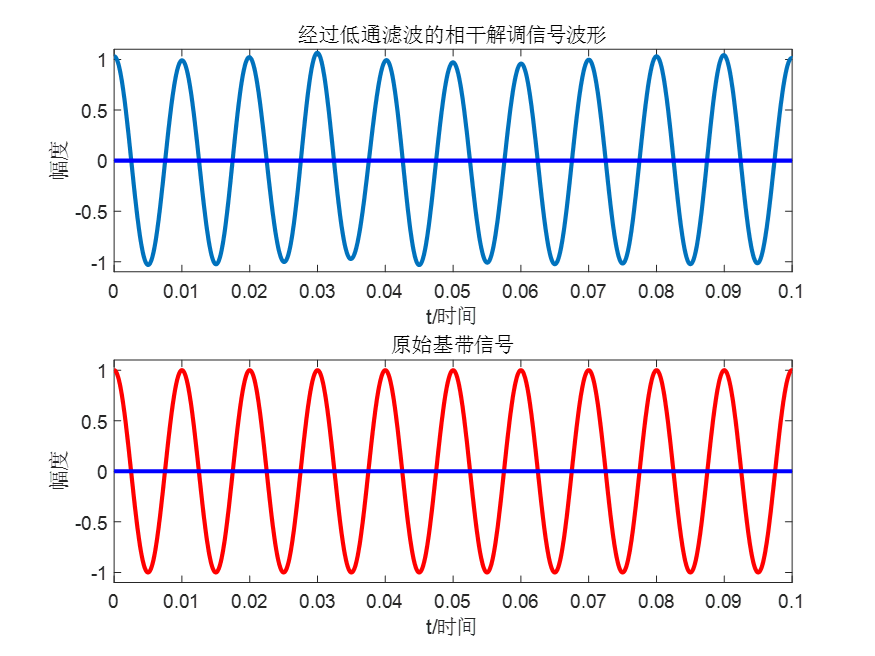

4.AM调制解调结果图
结果图中AM信号是经过信道，加了高斯白噪声的。
如果不想加噪声，把下面这行代码注释即可。
sam=awgn(sam,SNR,'measured');
5.AM的优缺点
优点:实现简单，具有直流量便于载波同步；
缺点:直流量占用较大能量，但不传递信息，功率利用率低。
