前言
本章将会讲解网络技术中的，网络传输介质，综合布线系统，交换机的原理，交换机的配置，IP地址和子网掩码
注意：下划线的为重点！
网络传输介质

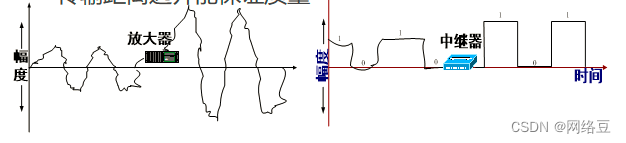

信号分类和失真

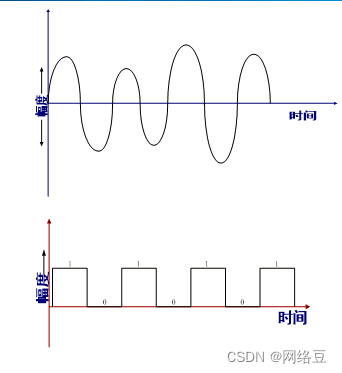

信号的分类： 数字信号 模拟信号。
信号失真的原因： 噪音 衰竭
数字信号的优势：抗干扰能力强，传输距离远 带宽宽
双绞线分类：
屏蔽 用在室外复杂环境中 和 非屏蔽 用在室内
双绞线标准与分类
EIA/TIA-568——“商用建筑物电信布线标准”
Cat 5
主要用于100Base-T和10Base-T网络
Cat 5e
衰减更小，串扰更少，性能优于5类线
Cat 6
传输频率为200MHz
Cat 7
传输频率为600MHz
双绞线的有效距离 ： 100m

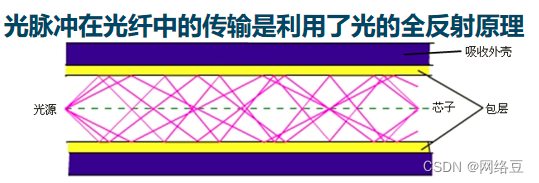

光纤的特点
传输带宽高
传输距离远
抗干扰能力强

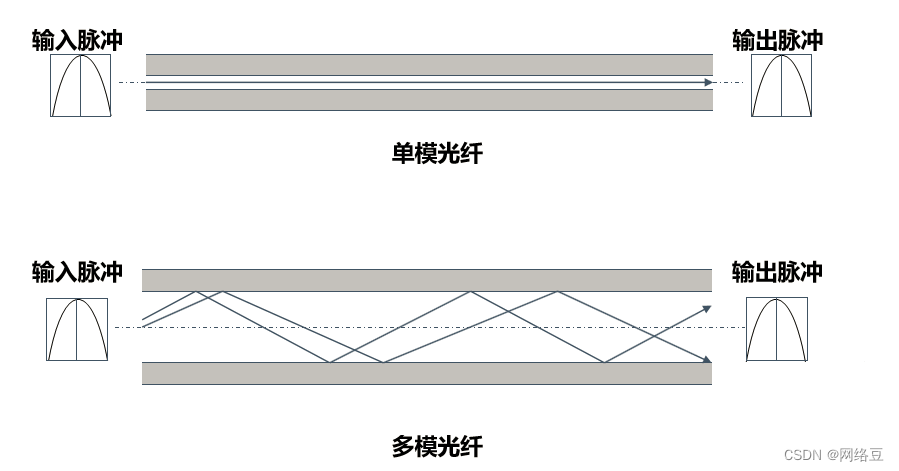

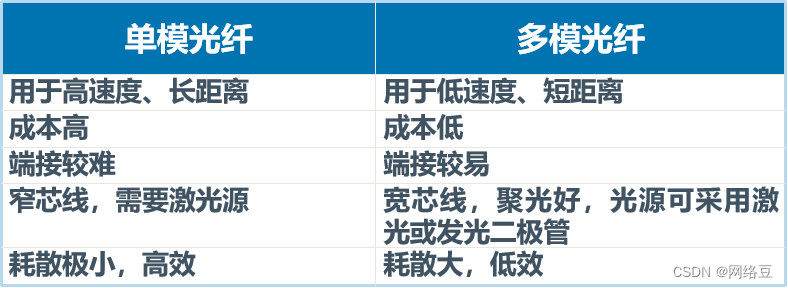

光纤的分类
以太网接口

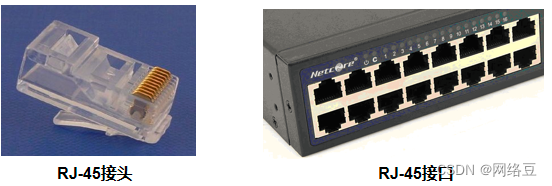

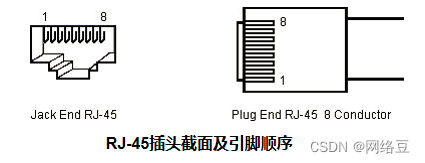

RJ-45接口
光纤接口
分类

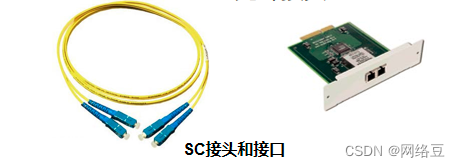

FC 圆形带螺纹光纤接头ST 卡接式圆形光纤接头SC 方型光纤接头LC 窄体方形光纤接头MT-RJ 收发一体的方型光纤接头
双绞线的连接规范

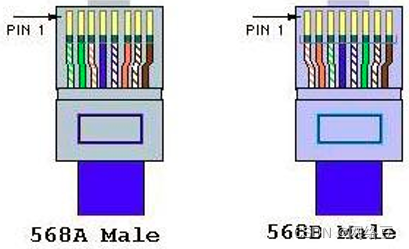

双绞线线序
B线序 白橙 橙 白绿 蓝 白蓝 绿 白棕 棕A线序 白绿 绿 白橙 蓝 白蓝 橙 白棕 棕| 管脚号 | 用途 | 颜色 |
| 1 | 发送 + | 白绿 |
| 2 | 发送 - | 绿 |
| 3 | 接收 + | 白橙 |
| 4 | 不被使用 | 蓝 |
跳线分类和作用

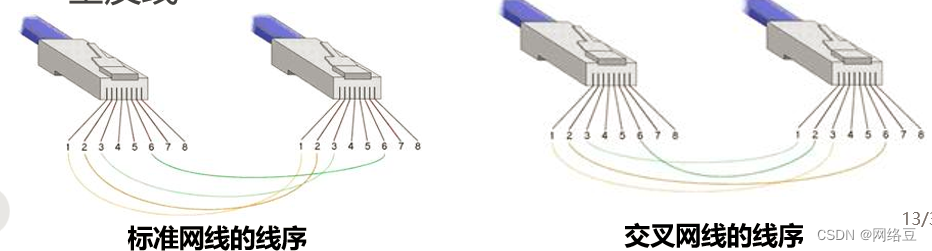

跳线分类：标准线 两头做相同的线序 用于连接不同设备
交叉线 两头线序不一样 用于连接同种设备
路由器和电脑连接用交叉线 （特例）
全反线 用来配置路由器和交换机
综合布线系统

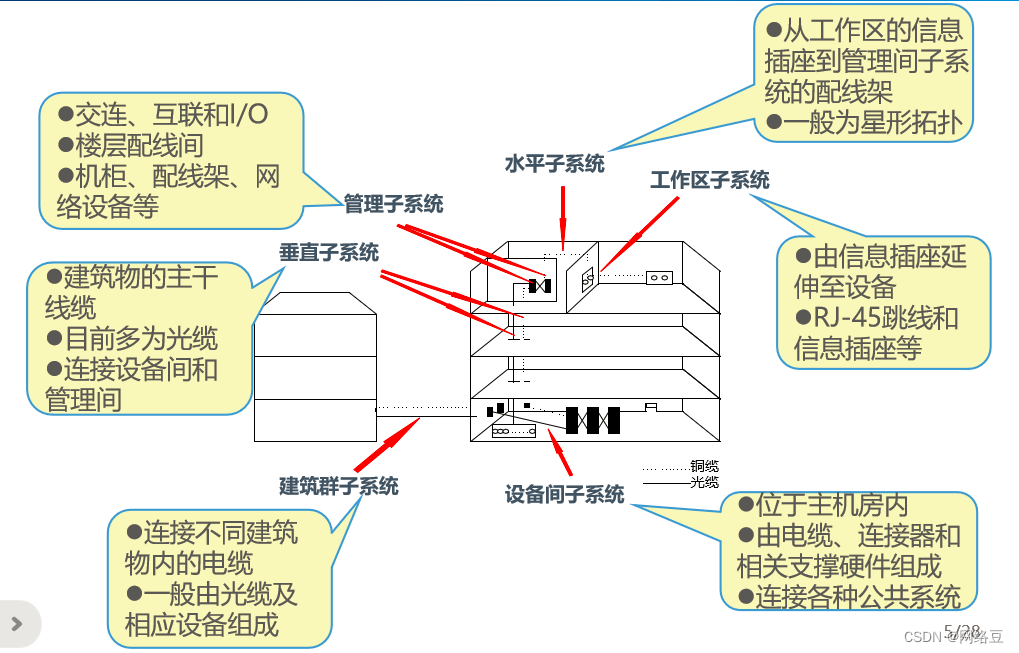

六大子系统
工作区子系统 水平子系统 管理间子系统 垂直子系统 设备间子系统 楼宇间子系统
顺口溜（工水管垂设间）
布线所需主要材料
水晶头，信息模块

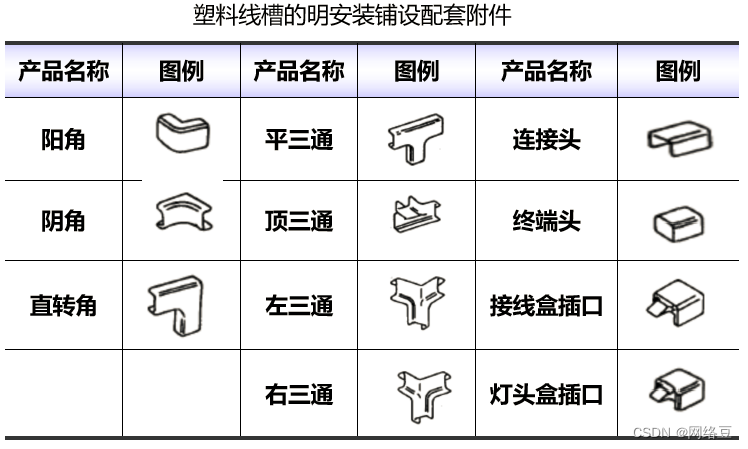

线槽

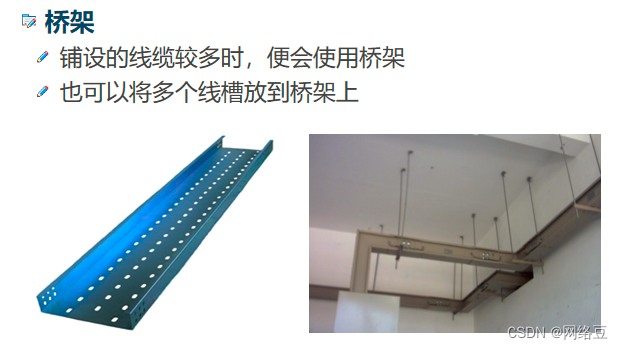

桥架

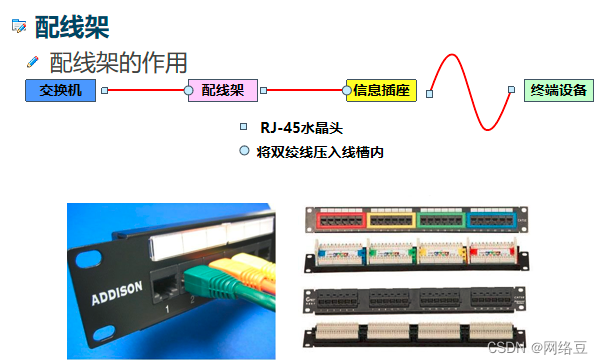

配线架
材料估算
估算水晶头 C= n*(1+15%)*4 n表示信息点
估算一层的用线量 C = n*[(L+S)*0.55+6]
S 表示一个信息点到管理间最短的距离， L表示一个信息点到管理间最长的距离
交换机原理和配置

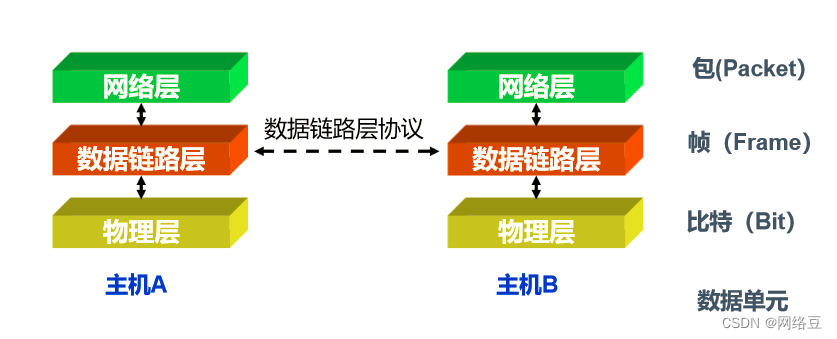

数据链路层
位于网络层与物理层之间
数据链路的功能：
帧的封装，传递 流量控制 差错校验和恢复 定界和同步

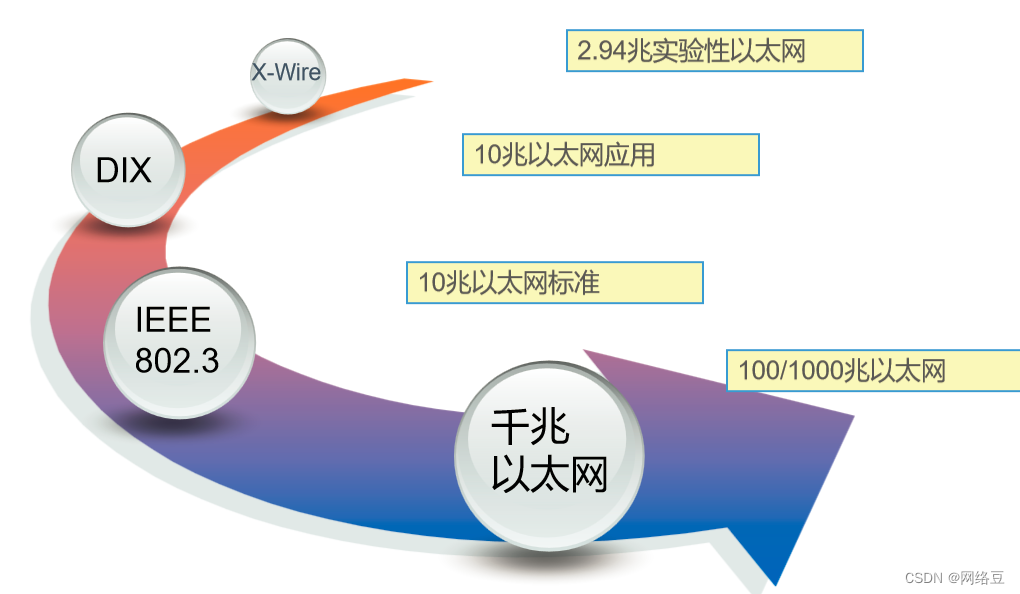

以太网的发展

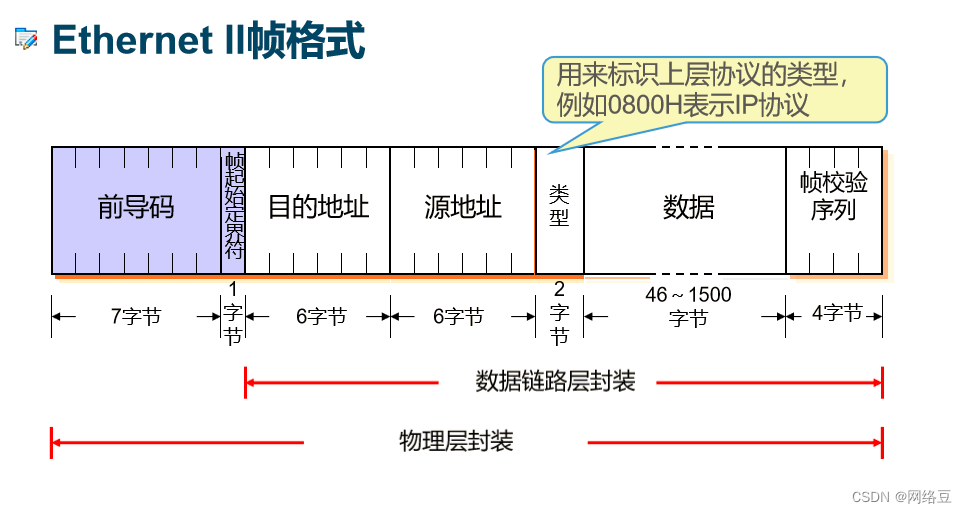

以太网帧格式
以太网，就是局域网的一种，一般是星型网络（星型拓扑）
帧的长度范围 46+6+6+2+4 —— 1500+6+6+2+4
交换机设备简介
Cisco交换产品体系

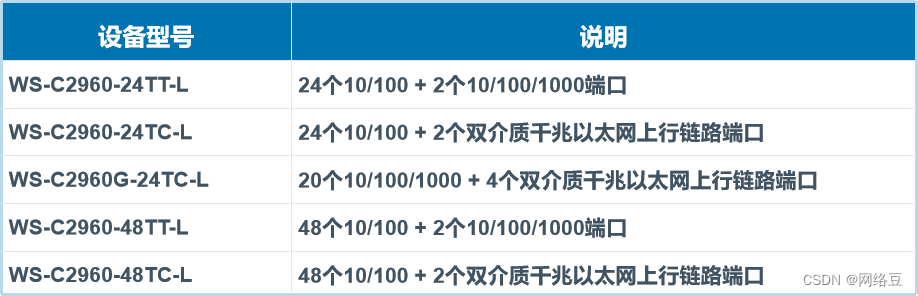

Cisco 2960系列交换机
一款入门级交换机，属于Cisco2950系列的升级产品
交换机的原理
交换机查看mac地址表转发消息
mac地址表通过学习源地址获得
对未知目标帧进行广播
交换机的配置
交换机的命令行模式：
用户模式 switch> en
特权模式 switch# conf t
全局配置模式 switch(config)# int f0/1
接口模式 switch(config-if)#
修改主机名：hostname 新主机名
配置特权模式密码：enable password 密码
配接口速率 int f0/1
speed 100/10
配置双工模式 duplex auto/full/half
配置交换机地址 int vlan 1
ip add ip地址 子网掩码
no sh
配置和启动远程： line vty 0 4
password 密码
login
查看mac地址表的，命令： show mac-address-table
IP地址和子网掩码
IP地址
什么IP地址 一个32位二进制的网络编码，唯一标识网络中的一台主机

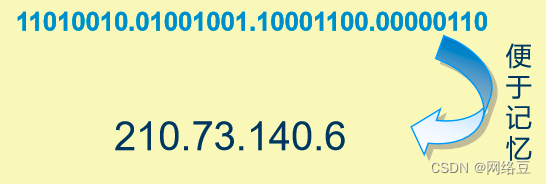

表示： 用点分十进制， 00001010 00000001 00000001 00000001
10 . 1 . 1 . 1 — 10.1.1.1
ip 地址的组成

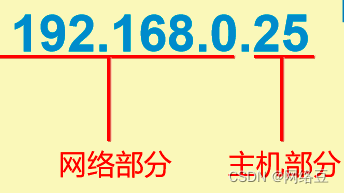

网络部分告诉你 属于哪个网络 主机部分告诉你 属于这个网络的哪一台主机

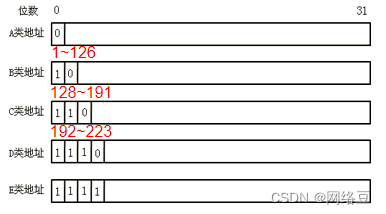

ip 地址的分类 为了适应不同的公司规模的需求 所以分类：
A类 1—126 1.0.0.1—— 126.255.255.254 大型集团公司
B类 128—191 128.0.0.1— 191.255.255.254 中型公司
C类 192—223 192.0.0.1—223.255.255.254 小公司
D类E类 用于主播和科研 不给主机配
私网地址 (只能公司内部使用， 不能用到公网。不同公司和....重复使用)
从A B C类地址中取出一部分作为私网地址，其余的都属于公网地址
私网地址的范围:
10.0.0.0-10.255.255.255 保留了一个网段 10网段172.16.0.0-172.31.255.255 保留了 16个网段192.168.0.0-192.168.255.255 保留了256个网段公网地址:在互联网上使用的，唯一的地址，公网地址具有唯一性

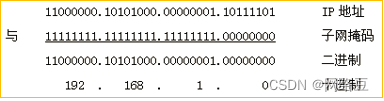

子网掩码
作用 告诉电脑 ip.地址的网络部分和主机部分4
表示 ip地址的网络部分用 1来表示 主机部分用0来表示
A、B、C三类地址的默认子网掩码
A类：255.0.0.0B类：255.255.0.0C类：255.255.255.0
配置方法: 192.168.1.1 255.255.255.0或者 192.168.1.1/24

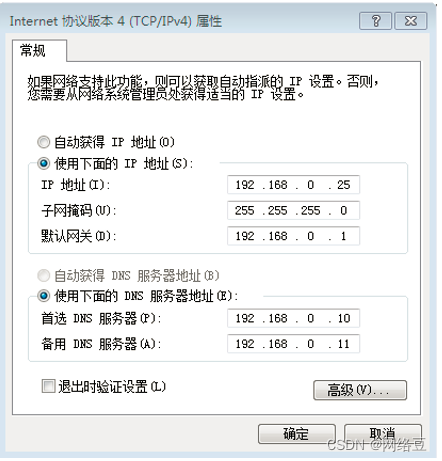

Windows下配置IP地址
网络测试工具
Ipconfig
查看计算机IP地址
Ping
测试连通性
使用ping命令诊断网络连接
ping 127.0.0.1验证本地计算机上是否正确地配置了TCP/IPping 本地计算机的IP地址验证其是否已正确地添加到网络中ping默认网关的IP地址验证默认网关是否正常工作是否可以与本地网络上的主机进行通信ping远程主机的IP地址验证是否可以通过路由器进行通信
