反卷积的作用

传统的卷积通常是将大图片卷积成一张小图片，而反卷积就是反过来，将一张小图片变成大图片。

但这有什么用呢？其实有用，例如，在生成网络(GAN)中，我们是给网络一个向量，然后生成一张图片

所以我们需要想办法把这个向量一直扩，最终扩到图片的的大小。

卷积中padding的几个概念

在了解反卷积前，先来学习传统卷积的几个padding概念，因为后面反卷积也有相同的概念

No Padding

No Padding就是padding为0，这样卷积之后图片尺寸就会缩小，这个大家应该都知道

下面的图片都是 蓝色为输入图片，绿色为输出图片。

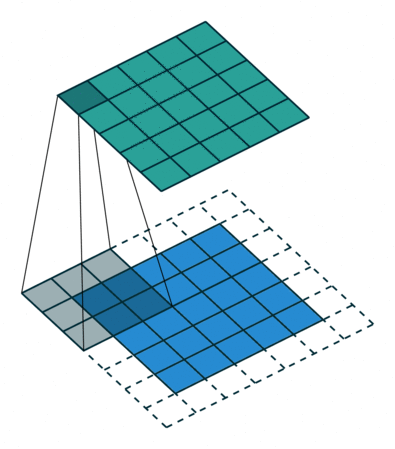

Half(Same) Padding

Half Padding也称为Same Padding，先说Same，Same指的就是输出的图片和输入图片的大小一致，而在stride为1的情况下，若想让输入输出尺寸一致，需要指定 p = ⌊ k / 2 ⌋ p=\lfloor k/2 \rfloor p=⌊k/2⌋，这就是 Half 的由来，即padding数为kerner_size的一半。

在 pytorch 中支持same padding，例如：

inputs = torch.rand(1, 3, 32, 32)outputs = nn.Conv2d(in_channels=3, out_channels=3, kernel_size=5, padding='same')(inputs)outputs.size()

torch.Size([1, 3, 32, 32])

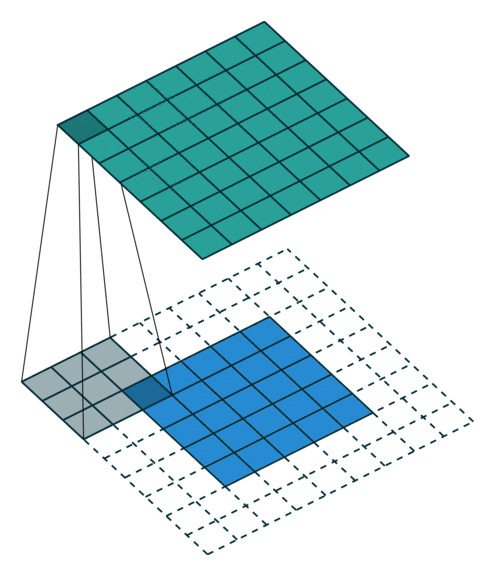

Full Padding

当 p = k − 1 p=k-1 p=k−1 时就达到了 Full Padding。为什么这么说呢？可以观察上图， k = 3 k=3 k=3， p = 2 p=2 p=2，此时在第一格卷积的时候，只有一个输入单位参与了卷积。假设 p = 3 p=3 p=3 了，那么就会存在一些卷积操作根本没有输入单位参与，最终导致值为0，那跟没做一个样。

我们可以用pytorch做个验证，首先我们来一个Full Padding：

inputs = torch.rand(1, 1, 2, 2)outputs = nn.Conv2d(in_channels=1, out_channels=1, kernel_size=3, padding=2, bias=False)(inputs)outputs

tensor([[[[-0.0302, -0.0356, -0.0145, -0.0203],          [-0.0515, -0.2749, -0.0265, -0.1281],          [ 0.0076, -0.1857, -0.1314, -0.0838],          [ 0.0187,  0.2207,  0.1328, -0.2150]]]],       grad_fn=<SlowConv2DBackward0>)

可以看到此时的输出都是正常的，我们将padding再增大，变为3：

inputs = torch.rand(1, 1, 2, 2)outputs = nn.Conv2d(in_channels=1, out_channels=1, kernel_size=3, padding=3, bias=False)(inputs)outputs

tensor([[[[ 0.0000,  0.0000,  0.0000,  0.0000,  0.0000,  0.0000],          [ 0.0000,  0.1262,  0.2506,  0.1761,  0.3091,  0.0000],          [ 0.0000,  0.3192,  0.6019,  0.5570,  0.3143,  0.0000],          [ 0.0000,  0.1465,  0.0853, -0.1829, -0.1264,  0.0000],          [ 0.0000, -0.0703, -0.2774, -0.3261, -0.1201,  0.0000],          [ 0.0000,  0.0000,  0.0000,  0.0000,  0.0000,  0.0000]]]],       grad_fn=<SlowConv2DBackward0>)

可以看到最终输出图像周围多了一圈 0，这就是部分卷积没有输入图片参与，导致无效了计算。

反卷积

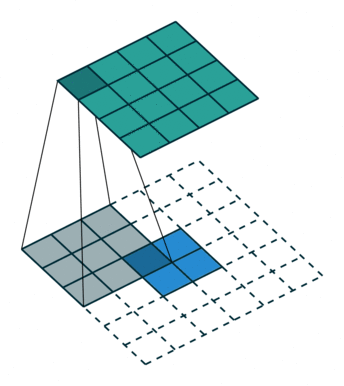

反卷积其实和卷积是一样的，只不是参数对应关系有点变化。例如：

这是一个padding=0的反卷积，这时候你肯定要问了，这padding分明是2嘛，你怎么说是0呢？请看下面

反卷积中的Padding参数

在传统卷积中，我们的 padding 范围为 [ 0 , k − 1 ] [0, k-1] [0,k−1]， p = 0 p=0 p=0 被称为 No padding， p = k − 1 p=k-1 p=k−1 被称为 Full Padding。

而在反卷积中的 p ′ p' p′ 刚好相反，也就是 p ′ = k − 1 − p p' = k-1 - p p′=k−1−p 。也就是当我们传 p ′ = 0 p'=0 p′=0 时，相当于在传统卷积中传了 p = k − 1 p=k-1 p=k−1，而传 p ′ = k − 1 p'=k-1 p′=k−1 时，相当于在传统卷积中传了 p = 0 p=0 p=0。

我们可以用如下实验进行验证：

inputs = torch.rand(1, 1, 32, 32)# 定义反卷积，这里 p'=2, 为反卷积中的Full Paddingtransposed_conv = nn.ConvTranspose2d(in_channels=1, out_channels=1, kernel_size=3, padding=2, bias=False)# 定义卷积，这里p=0，为卷积中的No Paddingconv = nn.Conv2d(in_channels=1, out_channels=1, kernel_size=3, padding=0, bias=False)# 让反卷积与卷积kernel参数保持一致，这里其实是将卷积核参数的转置赋给了反卷积transposed_conv.load_state_dict(OrderedDict([('weight', torch.Tensor(np.array(conv.state_dict().get('weight'))[:, :, ::-1, ::-1].copy()))]))# 进行前向传递transposed_conv_outputs = transposed_conv(inputs)conv_outputs = conv(inputs)# 打印卷积输出和反卷积输出的sizeprint("transposed_conv_outputs.size", transposed_conv_outputs.size())print("conv_outputs.size", conv_outputs.size())# 查看它们输出的值是否一致。#（因为上面将参数转为numpy，又转了回来，所以其实卷积和反卷积的参数是有误差的，# 所以不能直接使用==，采用了这种方式，其实等价于==）(transposed_conv_outputs - conv_outputs) < 0.01

transposed_conv_outputs.size:  torch.Size([1, 1, 30, 30])conv_outputs.size:  torch.Size([1, 1, 30, 30])tensor([[[[True, True, True, True, True, True, True, True, True, True, True, .... //略

从上面例子可以看出来，反卷积和卷积其实是一样的，区别就几点：

反卷积进行卷积时，使用的参数是kernel的转置，但这项其实我们不需要关心反卷积的padding参数 p ′ p' p′ 和 传统卷积的参数 p p p 的对应关系为 p ′ = k − 1 − p p'=k-1-p p′=k−1−p。换句话说，卷积中的no padding对应反卷积的full padding；卷积中的full padding对应反卷积中的no padding。从2中还可以看到一个事情，在反卷积中 p ′ p' p′ 不能无限大，最大值为 k − 1 − p k-1-p k−1−p。（其实也不是哦）

---

题外话，不感兴趣去可以跳过，在上面第三点我们说了 p ′ p' p′ 的最大值为 k − 1 − p k-1-p k−1−p，但实际你用pytorch实验会发现， p ′ p' p′是可以大于这个值的。而这背后，相当于是对原始图像做了裁剪。

在pytorch的nn.Conv2d中，padding是不能为负数的，会报错，但有时可能你需要让padding为负数（应该没这种需求吧），此时就可以用反卷积来实现，例如：

inputs = torch.ones(1, 1, 3, 3)transposed_conv = nn.ConvTranspose2d(in_channels=1, out_channels=1, kernel_size=1, padding=1, bias=False)print(transposed_conv.state_dict())outputs = transposed_conv(inputs)print(outputs)

OrderedDict([('weight', tensor([[[[0.7700]]]]))])tensor([[[[0.7700]]]], grad_fn=<SlowConvTranspose2DBackward0>)

上述例子中，我们传给网络的是图片：

[ 1 1 1 1 1 1 1 1 1 ] \begin{bmatrix} 1 & 1 &1 \\ 1 & 1 &1 \\ 1 & 1 &1 \end{bmatrix} ⎣⎡​111​111​111​⎦⎤​

但是我们传的 p ′ = 1 , k = 1 p'=1, k=1 p′=1,k=1，这样在传统卷积中相当于 p = k − 1 − p ′ = − 1 p=k-1-p'=-1 p=k−1−p′=−1，相当于 Conv2d(padding=-1)，这样在做卷积时，其实是对图片 [ 1 ] [1] [1] 在做卷积（因为把周围裁掉了一圈），所以最后输出的尺寸为 ( 1 , 1 , 1 , 1 ) (1,1,1,1) (1,1,1,1)

这个题外话好像没啥实际用途，就当是更加理解反卷积中的padding参数吧。

---

反卷积的stride参数

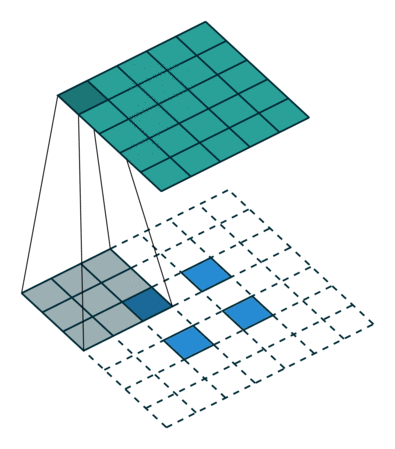

反卷积的stride这个名字有些歧义，感觉起的不怎么好，具体什么意思可以看下图：

左边是stride=1（称为No Stride）的反卷积，右边是stride=2 的反卷积。可以看到，他们的区别就是在原始图片的像素点中间填充了0。没错，在反卷积中，stride参数就是表示往输入图片每两个像素点中间填充0，而填充的数量就是 stride - 1。

例如，我们对32x32的图片进行反卷积，stride=3，那么它就会在每两个像素点中间填充两个0，原始图片的大小就会变成 32 + 31 × 2 = 94 32+31\times 2=94 32+31×2=94。用代码实验一下：

inputs = torch.ones(1, 1, 32, 32)transposed_conv = nn.ConvTranspose2d(in_channels=1, out_channels=1, kernel_size=3, padding=2, stride=3, bias=False)outputs = transposed_conv(inputs)print(outputs.size())

torch.Size([1, 1, 92, 92])

我们来算一下，这里我使用了反卷积的Full Padding（相当于没有对原始图像的边缘进行padding），然后stride传了3，相当于在每两个像素点之间填充两个0，那么原始图像就会变成 94x94 的，然后kernal是3，所以最终的输出图片大小为 94 − 3 + 1 = 92 94-3+1=92 94−3+1=92.

反卷积的output_padding参数

不知道你有没有发现，如果卷积和反卷积的参数一致，卷积会让 A A A 尺寸变为 B B B 尺寸，那么反卷积就会将 B B B 尺寸变为 A A A 尺寸。

举个例子：

inputs = torch.rand(1, 1, 32, 32)outputs = nn.Conv2d(in_channels=1, out_channels=1, kernel_size=18, padding=3, stride=1)(inputs)outputs.size()

torch.Size([1, 1, 21, 21])

我们这里将32x32的图片通过卷积变为了 21x21。此时我们将卷积变为反卷积（参数不变），输入图片大小变为 21x21：

inputs = torch.rand(1, 1, 21, 21)outputs = nn.ConvTranspose2d(in_channels=1, out_channels=1, kernel_size=18, padding=3, stride=1)(inputs)outputs.size()

torch.Size([1, 1, 32, 32])

看，反卷积将 21x21 的图片又变回了 32x32，这也就是为什么要叫反卷积。

但。。，真的是这样嘛，我们再看一个例子：

inputs = torch.rand(1, 1, 7, 7)outputs = nn.Conv2d(in_channels=1, out_channels=1, kernel_size=3, padding=0, stride=2)(inputs)outputs.size()

torch.Size([1, 1, 3, 3])

inputs = torch.rand(1, 1, 8, 8)outputs = nn.Conv2d(in_channels=1, out_channels=1, kernel_size=3, padding=0, stride=2)(inputs)outputs.size()

torch.Size([1, 1, 3, 3])

inputs = torch.rand(1, 1, 3, 3)outputs = nn.ConvTranspose2d(in_channels=1, out_channels=1, kernel_size=3, padding=0, stride=2)(inputs)outputs.size()

torch.Size([1, 1, 7, 7])

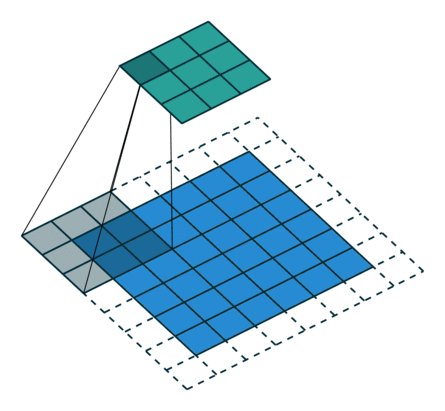

上面我们对7x7和8x8的图片都使用卷积操作，他们最后结果都是3x3，这样反卷积就会存在歧义，而反卷积默认选择了转换为7x7。原因可以见下图：

从这张图可以看到，8x8的图片其实最右边和最下边的一行是没有参与卷积运算的，这是因为stride为2，再走2步就超出图片范围了。所以7x7和8x8最终的结果都为3x3。

那么如果我们想让3x3的反卷积得8x8而不是7x7，那么我们就需要在输出图片边缘补充数据，具体补几行就是output_padding指定的。所以output_padding的作用就是：在输出图像右侧和下侧补值，用于弥补stride大于1带来的缺失。其中output_stadding必须小于stride

例如：

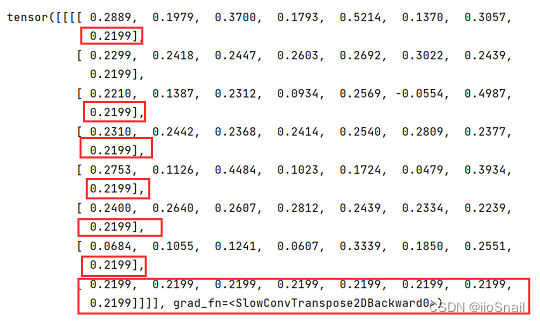

inputs = torch.rand(1, 1, 3, 3)outputs = nn.ConvTranspose2d(in_channels=1, out_channels=1, kernel_size=3, padding=0, stride=2, output_padding=1)(inputs)outputs

具体这个 0.2199 是什么我也不太清楚，我测试了发现并不是平均值

反卷积总结

反卷积的作用是将原始图像进行扩大

反卷积与传统卷积的区别不大，主要区别有：

2.1 padding的对应关系变了，反卷积的padding参数 p ′ = k − 1 − p p' = k-1-p p′=k−1−p。其中 k k k 是kernel_size, p为传统卷积的padding值；
2.2 stride参数的含义不一样，在反卷积中stride表示在输入图像中间填充0，每两个像素点之间填充的数量为 stride-1
2.3 除了上述的俩参数外，其他参数没啥区别

如果卷积和反卷积的参数一致，卷积会让 AA 尺寸变为 BB 尺寸，那么反卷积就会将 BB 尺寸变为 AA 尺寸

output_padding的作用就是：在输出图像右侧和下侧补值，用于弥补stride大于1带来的缺失。其中output_stadding必须小于stride

---

参考资料

Convolution arithmetic: https://github.com/vdumoulin/conv_arithmetic

A guide to convolution arithmetic for deep
learning: https://arxiv.org/pdf/1603.07285.pdf

nn.ConvTranspose2d官方文档: https://pytorch.org/docs/stable/generated/torch.nn.ConvTranspose2d.html

What output_padding does in nn.ConvTranspose2d?：https://stackoverflow.com/questions/67096544/what-output-padding-does-in-nn-convtranspose2d
