【youcans 的 OpenCV 例程 300篇】249. 特征检测之视网膜算法（FREAK）

1. FREAK 算法简介

快速视网膜算法（FREAK）算法是 Alexandre Alahi 在 ICCV 2012 的论文 FREAK: Fast Retina Keypoint 中提出的，其灵感来自人类视觉系统，通过比较视网膜采样模式的图像强度来计算二进制串的级联。。

快速视网膜关键点描述（FREAK，Fast Retina Keypoint）模拟人类视网膜的拓扑结构设计关键点的采样模式，构造二进制编码串珠外关键点的特征描述符，具有速度快、内存占用小和鲁棒性强的优点。

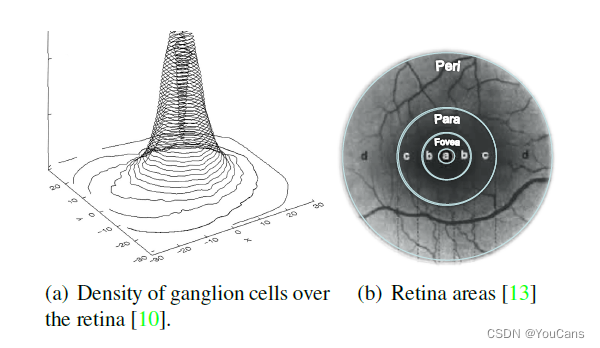

视觉系统基于不同尺度的高斯差分从图像中提取细节，视网膜的拓扑结构非常重要。如图16-11所示，神经细胞分为中央凹Foveal、中央凹Fovea、中心凹旁Parafoveal和中央凹周围Perifoveal的四个区域，空间分布具有中间密集、四周稀疏的特点。

BRISK算法的采样模式是均匀采样模式（在同一圆上等间隔的进行采样），FREAK算法采取了更为接近于人眼视网膜接收图像信息的采样模型。

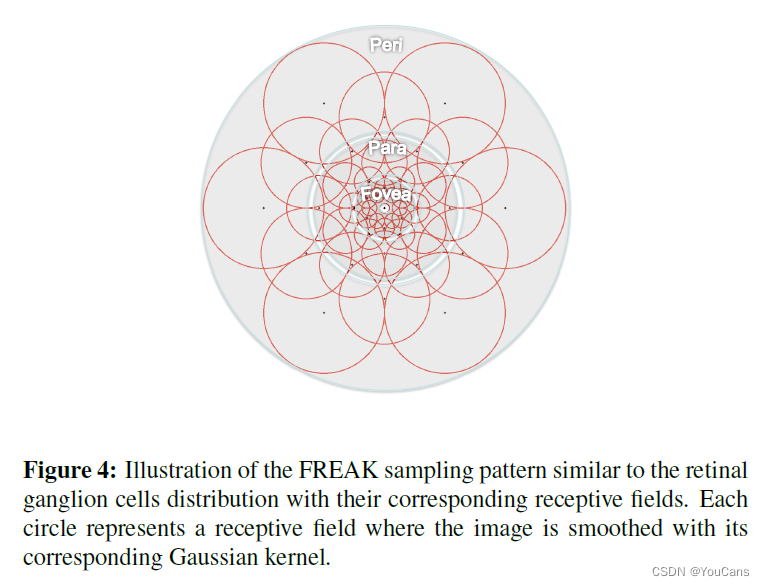

人眼视网膜细胞的分布，中间密集，四周稀疏。FREAK算法的采样区域由大小不同并有重叠的同心圆构成，中心点是特征点，其它圆心是采样点。采样区域由以关键点为圆心的7 个同心圆组成。每个同心圆上各有 6个均匀分布的采样点，相邻同心圆的采样点的旋转角度交错分布，相隔30度。采样区域中共有 1+7x6=43个采样点。采样点离特征点的距离越远，采样点圆的半径越大，也表示该圆内的高斯函数半径越大。

采样像素的滤波内核半径都是各自所在同心圆半径的一半，而圆心处的特征点的滤波内核半径为1/24，一般来说，采用高斯滤波的方法效果更好。此时，滤波内核的半径就是高斯函数的标准差，均值滤波应该有着更快的特点，可以应用积分图像的方法，此时的滤波内核大小就是均值滤波的面积。





FREAK算法使用二进制串对特征点进行描述。

F = ∑ 0 ≤ a < N 2 a T ( P a ) T ( P a ) = { 1 , I ( P a r 1 ) − I ( P a r 2 ) > 0 0 , o t h e r w i s e F=\sum_{0 \le a\lt N}{2^a T(P_a)} \\ T(P_a) = \begin{cases} 1 &,I(P_a^{r1})-I(P_a^{r2})>0\\ 0 &,otherwise\\ \end{cases} F=0≤a<N∑​2aT(Pa​)T(Pa​)={10​,I(Par1​)−I(Par2​)>0,otherwise​
F 表示二进制描述子，Pa 表示一个采样点对，N 是二进制编码长度。 I ( P a r 1 ) I(P_a^{r1}) I(Par1​) 表示采样点对Pa中前一个采样点的像素值， I ( P a r 2 ) I(P_a^{r2}) I(Par2​) 表示后一个采样点的像素值。

FREAK 还将得到的 N bit的二进制描述子进行筛选降维，以获得更好和更具有辨识度的描述子。

1、建立矩阵D，D的每一行是一个FREAK二进制描述符，即每一行有N个元素。对每个特征点提取了43个采样点，可以产生 N=43*(43-1)/2=903 个采样点对，因此矩阵 D 有 903 行列。

2、对矩阵D的每一列计算其均值，由于D中元素都是0/1分布的，均值在0.5附近说明该列具有高的方差；

3、每一列都有一个均值，以均值最接近0.5的排在第一位，均值离0.5越远的排在越靠后，对列进行排序；

4、选取矩阵的前 k 列作为二进制描述符，例如 k=512。也可以是256、128、64、32等。

把得到的512个采样点对分成4组，每128个为一组，如图所示：


这四组的连线中第一组主要在外侧，之后的每组连线逐渐向内收缩，最后一组的连线主要在内侧。这与人眼视觉系统很
相似。人眼视觉系统首先通过perifoveal区域对感兴趣的物体的位置进行估计，然后通过感光细胞更加密集的fovea区域进行验证，最终确定物体的位置。

人眼的fovea区域由于有比较密集的感光细胞，可以捕捉高分辨率的图像，在识别和匹配过程中起关键作用。perifoveal区域的感光细胞则较为稀疏，只能捕捉到模糊的图像，因此首先用他们来进行物体位置的估计。这是人眼识别和匹配的原理，模仿这种流程对特征点进行匹配。

FREAK描述符的前段方差大表征粗略信息，后段方差小表征精细的高频数据。视觉系统的运行机制是先通过Perifoveal区域进行初步估计，再通过Fovea区域获取高分辨的图像。参考这种机制，FREAK实行描述符的级联匹配，先对前段的第一级进行匹配，如果匹配通过再继续下一级的匹配，这种方法显著提高了特征描述符的匹配速度。

FREAK 描述符的圆形对称采样结构使其具有旋转不变性，采样的位置半径随着尺度的变化使其具有尺度不变性，对每个采样点进行高斯模糊，也具有一定的抗噪性能，像素点的强度对比生成二进制描述子使其具有光照不变性。因此由上述产生的二进制描述子可以用来进行特征匹配。在匹配之前，再补充一下特征点的方向信息。

FREAK 比 SIFT、SURF、BRISK 算法的计算速度更快，内存负载更低，鲁棒性强，是现有算法的替代品，尤其适用于嵌入式应用。

2. OpenCV 的 FREAK 类

OpenCV提供了cv::xfeatures2d::FREAK类实现FREAK特征描述符。FREAK类继承cv::Feature2D父类，通过create静态方法创建。在Python语言中，通过接口函数FREAK.create实例化FREAK类，创建FREAK对象。

FREAK描述符是针对关键点的描述符，不涉及特征检测方法，需要配合SURF、FAST、STAR等特征检测算法，使用检测到的关键点keypoints作为输入，构造关键点描述符。

函数原型

cv.xfeatures2d.FREAK.create([, orientationNormalized, scaleNormalized=true, patternScale, nOctaves, selectedPairs])→ retval
cv.xfeatures2d.FREAK_create([, orientationNormalized, scaleNormalized=true, patternScale, nOctaves, selectedPairs]) → retval
freak.compute(image, keypoints[, descriptors]) → keypoints, descriptors

参数说明
 orientationNormalized：方向标准化设置选项，默认值为true。
 scaleNormalized：尺度标准化设置选项，默认值为true。
 patternScale：描述符模式的缩放系数，默认值为22.0。
 nOctaves：倍频程的组数，即尺度空间金字塔的层数，默认值为4。
 selectedPairs：用户指定点对的索引。
 image：输入图像，数据类型CV_8U。
 keypoints：检测到的关键点，元组。
 descriptors：关键点的描述符，形为(n,64)的Numpy 数组。

注意问题

⑴ 函数cv.FREAK_create()实例化FREAK类，定义一个FREAK类对象。默认设置尺度和方向标准化，具有尺度不变性和旋转不变性。
⑵ 描述符descriptors是FREAK特征描述符的数组，形状为(n,64)，n是关键点的数量，描述符长度为64，对应于512位二进制编码。

3. 例程：特征描述之FREAK关键点描述

本例程使用STAR方法进行特征点检测，构造BRIEF关键点描述符。

# 【1611】特征描述之FREAK 描述符import cv2 as cvimport numpy as npfrom matplotlib import pyplot as pltif __name__ == '__main__':    # 读取图像    img = cv.imread("../images/Fig1701.png", flags=1)  # 基准图像    height, width = img.shape[:2]  # (500, 500)    print("shape of image: ({},{})".format(height, width))    # BRISK 检测关键点    brisk = cv.BRISK_create()  # 创建 BRISK 检测器    kp = brisk.detect(img)  # 关键点检测，kp 为元组    print("Num of keypoints: ", len(kp))  # 271    # BRIEF 特征描述    brief = cv.xfeatures2d.BriefDescriptorExtractor_create()  # 实例化 BRIEF 类    kpBrief, desBrief = brief.compute(img, kp)  # 计算 BRIEF 描述符    print("BRIEF descriptors: ", desBrief.shape)  # (270, 32)    # FREAK 特征描述    freak = cv.xfeatures2d.FREAK_create()  # 实例化 FREAK 类    kpFreak, desFreak = freak.compute(img, kp)  # 生成描述符    print("FREAK descriptors: ", desFreak.shape)  # (196, 64)    imgS = cv.convertScaleAbs(img, alpha=0.5, beta=128)    imgKp1 = cv.drawKeypoints(imgS, kpBrief, None, flags=cv.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)    imgKp2 = cv.drawKeypoints(imgS, kpFreak, None, flags=cv.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)    plt.figure(figsize=(9, 3.5))    plt.subplot(131), plt.title("1. Original")    plt.axis('off'), plt.imshow(cv.cvtColor(img, cv.COLOR_BGR2RGB))    plt.subplot(132), plt.title("2. BRIEF keypoints scaled")    plt.axis('off'), plt.imshow(cv.cvtColor(imgKp1, cv.COLOR_BGR2RGB))    plt.subplot(133), plt.title("3. FREAK keypoints scaled")    plt.axis('off'), plt.imshow(cv.cvtColor(imgKp2, cv.COLOR_BGR2RGB))    plt.tight_layout()    plt.show()

程序说明：

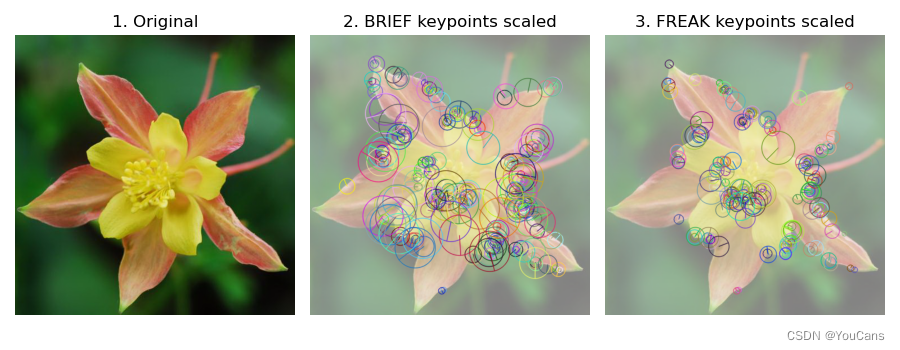

⑴ 运行结果如图16-12所示。子图1是原始图像，使用BRISK算法检测到271个关键点。⑵ BRIEF描述符的形状为(270,32)，子图2中的圆圈表示每个关键点的尺度与方向。⑶ FREAK描述符的形状为(196,64)，64表示描述符由512位二进制编码组成。子图3中的圆圈表示每个关键点的尺度与方向。

---

参考文献：

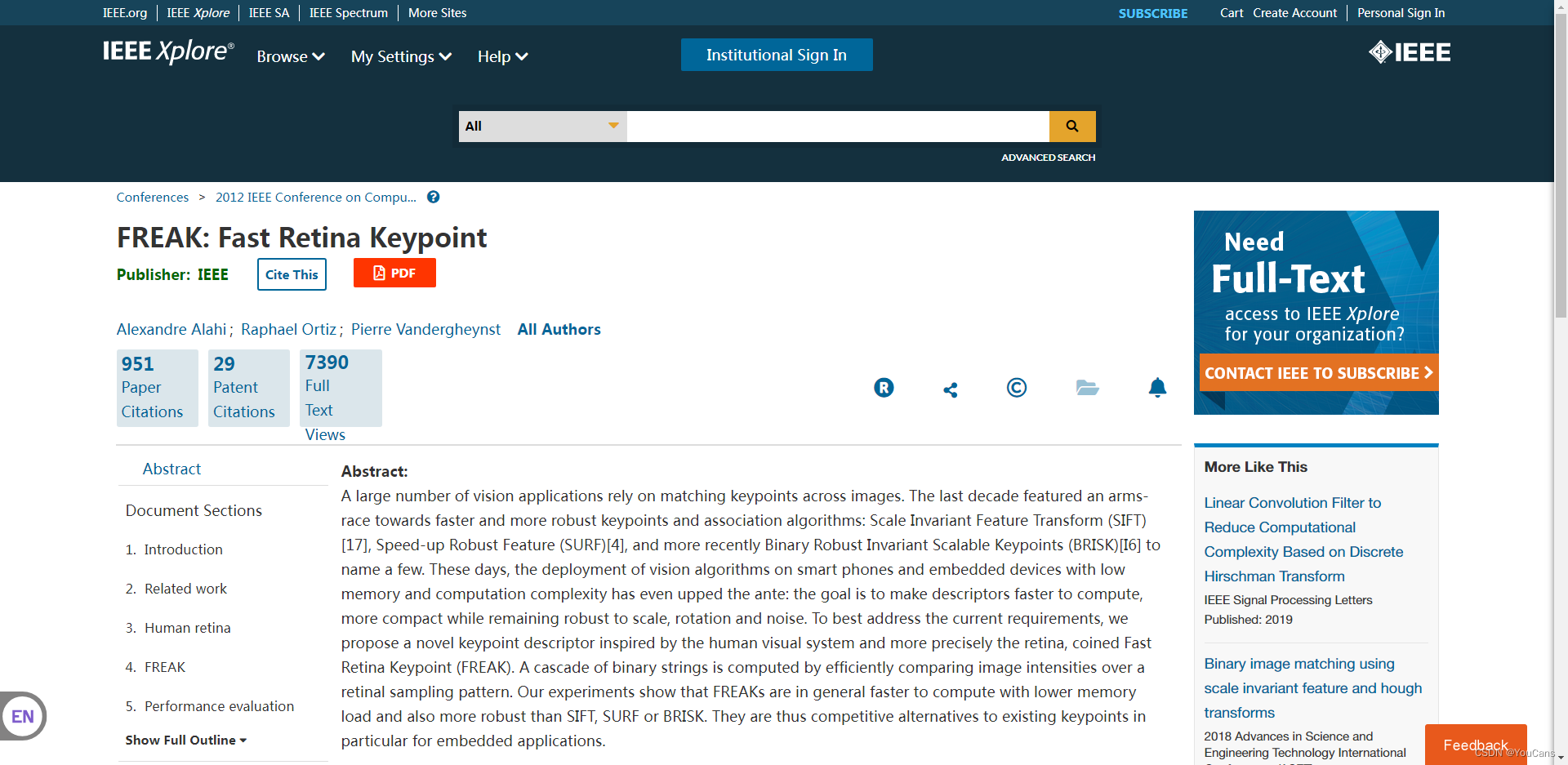

A Alahi，R Ortiz，P Vandergheynst, FREAK: Fast Retina Keypoint, 2012, Published in: 2012 IEEE Conference on Computer Vision and Pattern Recognition (CVPR 2012)
