前言

本篇博客依旧针对UART模块的验证项目进行面试总结，也是笔者面试过众多公司所总结整理的

关于UART深挖的可问的知识点还是非常多，本篇博文可以说基本上涵盖大部分可问到的点

关于下列有一些问题我并没有列出答案，是因为这些问题的答案基本上都比较简单或者可以搜到，

读者可自行总结整理下

具体内容如下：

简历描述

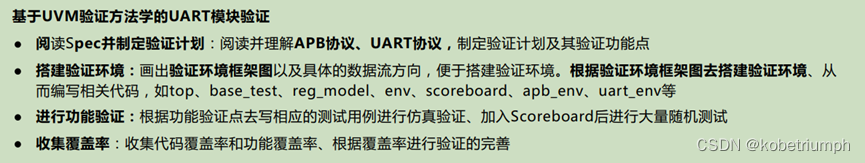

  关于UART项目的描述如下，基本分4部分内容

（1）理解Spec并指定验证计划

（2）搭建验证环境

（3）写case进行功能验证

（4）覆盖率的收集并基于覆盖率进行验证的完善

面试提问

讲一下你做的uart这个项目？

答：关于该问题基本就如上简历分为4部分进行介绍，在你介绍过程中或者介绍结束，面试官会针对其中的细节进行进一步深入提问。

以下为面试官进一步深入提问的相关问题。

1.什么是uart？uart是用来做什么的？它的应用场景是怎么样的？它是挂在哪个总线上面？uart的协议是怎么样的能介绍下吗，它是怎么收发数据的？

2.你简历中写了理解APB协议，那你能简单介绍下APB协议吗？APB协议有哪些接口信号，分别是哪些功能？APB的协议是怎么样的，是如何写数据如何读数据的？

3.关于APB协议，你刚刚说到在第一个clk，控制信号先使能（PSEL,PADDR、PWRITE），在第二个clk，使能信号（PENABLE）拉高，读写数据（DATA）才有效，你认为APB协议为什么要这样做？不能在一拍中做完所有这些事情吗？

4.APB协议支持流水线吗？它与其他的AMBA总线有什么区别或不同，比如AHB总线？

5.你说你读了并理解了UART协议，那你说说你看了哪些部分，给我讲讲uart有哪些寄存器？

6.你在验证uart的时候，是怎么验的？case是咋写的？（基于SPEC配置相关寄存器使能DUT，去验证相关功能之类的。）

7.讲一下你的验证计划和验证功能点吧，看看都验了什么？

8.你的验证环境是怎么样的，请详细讲一下。

答：我一般从顶层向下讲，具体如下：

（1）首先最顶层就是tb_top层，tb_top层就是例化了DUT，例化了interface并且通过config_db进行interface的传递，传递到下面env所需要使用的interface的component（面试官可能会问为什么class要用virtual interface？），并且产生时钟和复位，然后会有个run_test()（UVM启动的入口），以上就是tb_top层做的工作。

（2）tb_top层下面就是base_test，base_test里面有什么？他是做什么的？

base_test里面例化了一个大的env以及virtual_sequencer（为什么需要virtual_sequencer），reg_model、adapter等，base_test也是整个UVM验证平台的树根，即UVM_TEST_TOP。

（3）base_test下面有个大的env，里面有什么？

里面有apb_env（apb总线这边发并行数据激励给DUT）,

uart_env（发串行数据激励给DUT）和以及进行数据的check的scoreboard

（3）apb_env和uart_env里面分别包含有master_agent（发激励，里面例化了sqr，drv，mon），slave_agent（只例化mon，只监控不发激励）。

9.你的数据流是怎么样的？

答：数据流主要分2个方向，

（1）APB_env这边发并行数据到interface经过DUT（UART）后输出为串行数据，由UART_env中的slave_agent的monitor抓到

（2）UART_env中的master_agent发送串行数据到interface经过DUT后由APB总线这边读出（prdata），读出的为经过DUT后由串行数据转化成为并行的数据。

10.你的环境中有reg_model，是自己写的还是脚本生成的？你对reg_model有多少了解，他有什么好处呢？如果没有reg_model我们还能配置寄存器吗？

11.寄存器模型中前门、后门访问都有什么区别，什么时候适合用前门访问？什么时候适合用后门访问？

12.你的scoreboard是怎么写的？具体的check部分是怎么实现的？（简单讲一下具体的代码），你的scoreboard是怎么连接的？（TLM）使用了那些port？使用的是FIFO的方式还是直连的方式？

13.关于这个项目你写了多少个case？分别都是针对哪些功能写的？

答：最基本的就是2个功能

（1）发送功能：并行数据 ----- 串行数据：我的第一条case是apb2uart，就是apb_env里面的master_agent中的driver发的并行数据通过DUT串行输出，然后由uart_env里面的slave_agent里面的monitor监控，最终送到scoreboard做check。

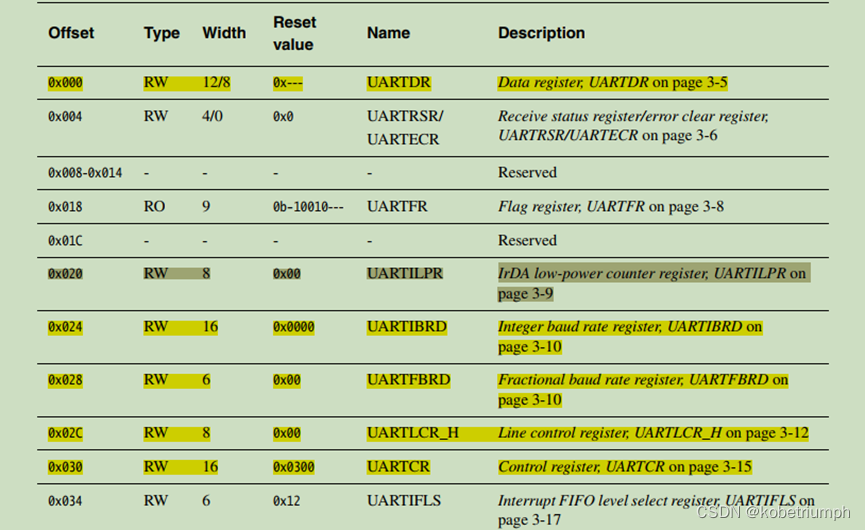

具体我是怎么写的，也就是写个sequence，首先要去验证UART的这个发送功能，肯定要做一些配置，因此我基于SPEC去配置了相关的寄存器，比如先把波特率（什么是波特率？2个uart通信波特率要保持一致？）配置起来，然后配置了UART使能的相关寄存器。需要重点关注的寄存器如下。

（2）接受功能：串行数据 ----- 并行数据：第二条case就是UART_env中的master_agent中的driver发送串行数据给DUT，然后由APB总线并行读出。注意：第二条case是uart2apb，意味着uart_env发送串行数据给DUT，也就是2个uart通信（涉及到波特率一致的问题了）。面试官可能会问到你是如何保持波特率一致的?（DUT的波特率通过配置DUT的寄存器实现，UART_ENV的波特率通过config_db去配置UART_ENV的相关参数，使得发送的激励的波特率与DUT保持一致）。

（3）中断等特殊情况：通过配置寄存器实现超时中断、校验位错误中断以及FIFO溢出等情况。

14.最后你是怎么评估你的项目的完善程度的？（覆盖率）

15.你的覆盖率部分讲一讲，代码覆盖率和功能覆盖率的情况如何？

16.代码覆盖率由哪几个部分组成，你的代码覆盖率哪部分内容覆盖的不足？以及你是如何基于覆盖率报告进行验证的完善的？

17.关于功能覆盖率，能讲讲你都定义了哪些covergroup和coverpoint吗？你是基于什么去写的功能覆盖率，你认为关于这个UART的重要功能你是否都cov到了？
