NRMToonLitSample

---

Author : 文若
我的Demo地址 ： NRMToonLitSample
学习视频地址 ： Kerry大佬的 技术美术实战培训课程——卡通人物渲染方案

---

文章目录

NRMToonLitSample1. 模型贴图基本信息2. 基础渲染效果2.1 基础shader Toon2.2 光照模型效果第一步：光照色阶第二步：增加ILM贴图第三步：顶点信息 2.3 当前渲染效果展示 3. 卡通高光3.1 增加高光效果3.2 高光颜色优化 4. 描边4.1 增加描线效果4.2 使用DetailMap4.3 描线融合与增强 5. 色彩校正6. 外描边6.1 轮廓描边实现6.2 边缘颜色融合 7. 效果展示
NRM由四张图构成角色渲染，亮部贴图，阴影贴图图，ilm贴图和细节贴图。

1. 模型贴图基本信息

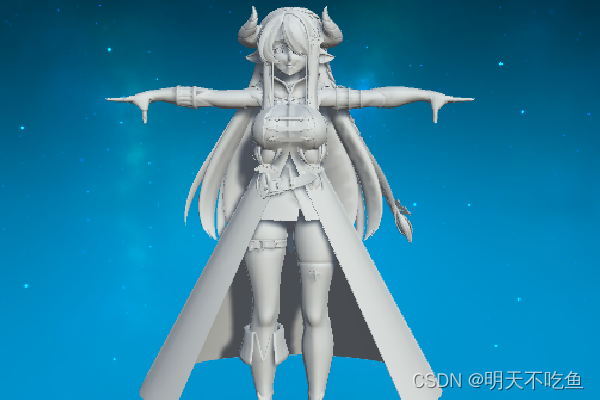

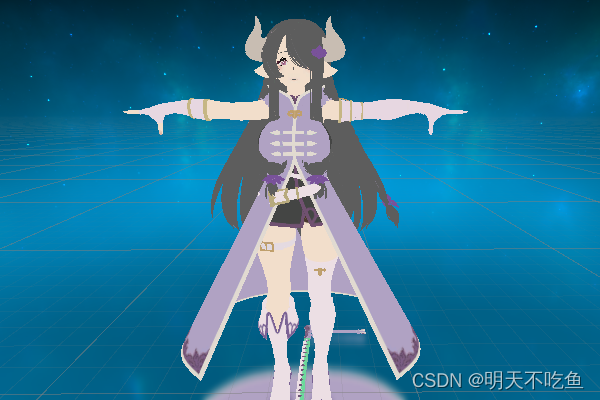

原始模型

亮部贴图RGBA

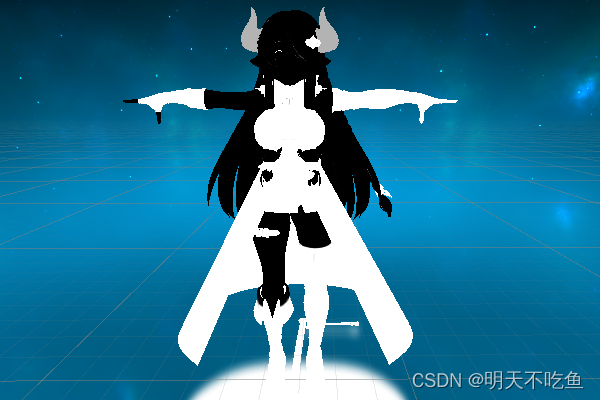

亮部贴图Alpha
用于区分人物的皮肤区域以及非皮肤区域。

暗部颜色RGBA

暗部贴图Alpha
用于做某些mask使用。

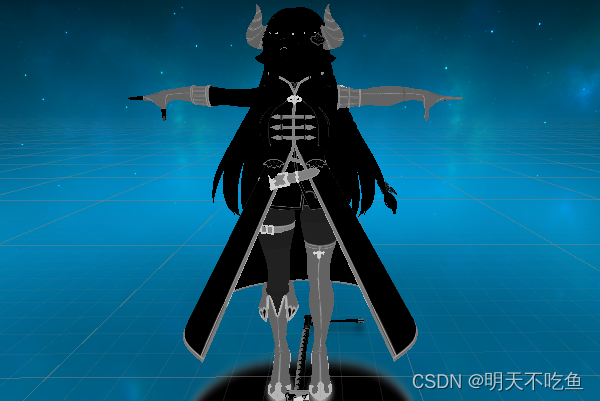

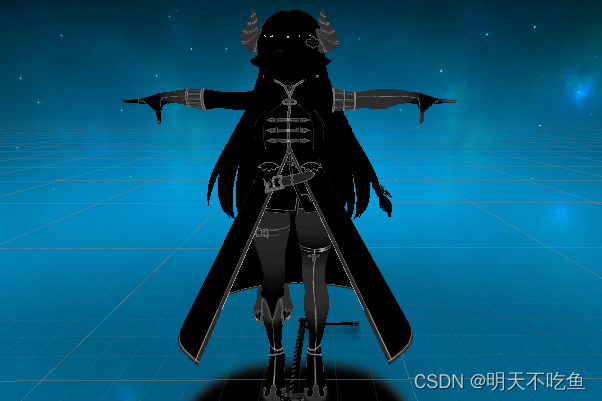

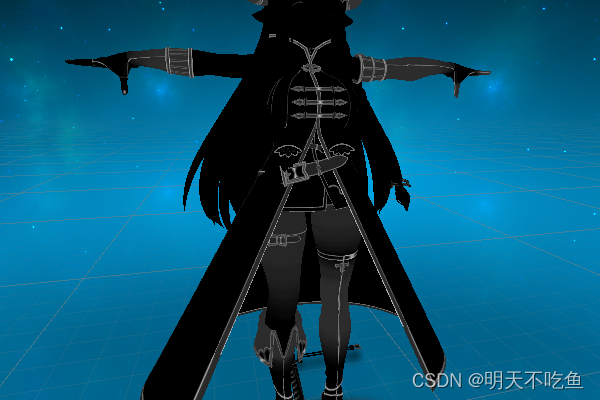

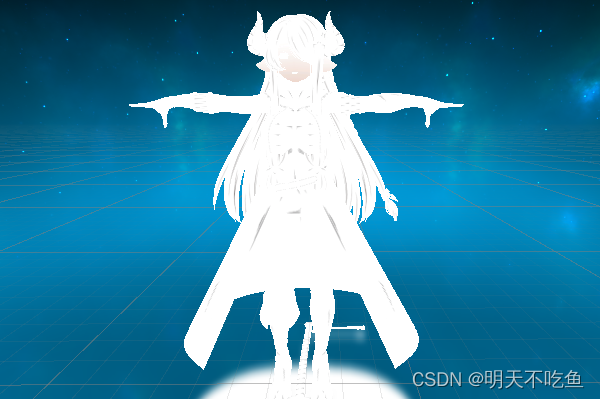

LightMap R通道
控制高光强度

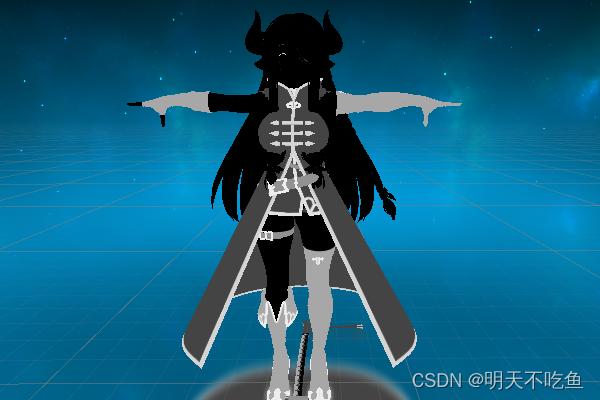

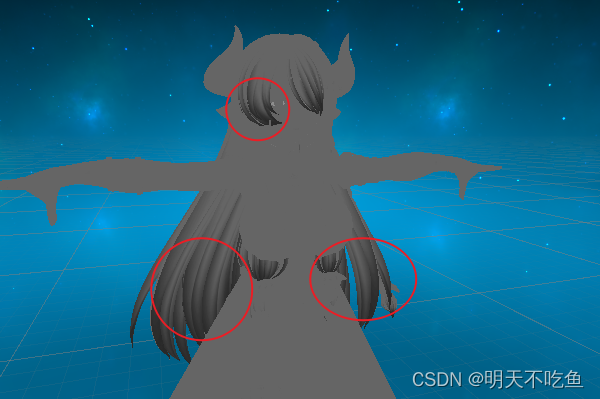

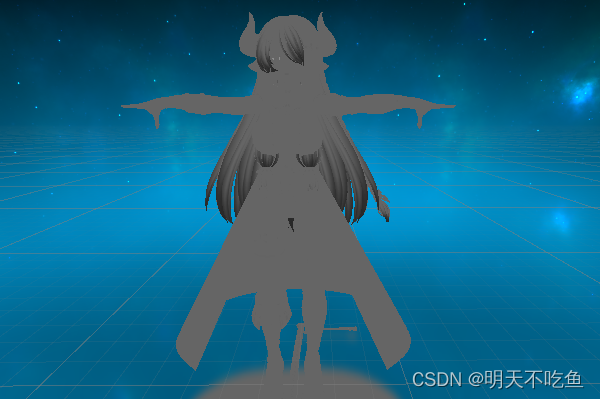

LightMap G通道
偏移光照，越黑部分越接近阴影，越白部分越接近亮部。128中度灰不会对原来光线进行偏移。

LightMap B通道
控制高光范围大小（光滑度）越黑部分高光越小，纯黑区域五高光。

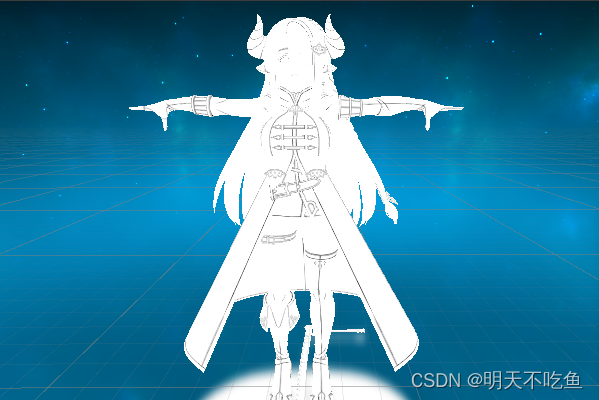

LightMap Alpha通道
一张描线图，记录描线，内描线。

DetailMap RGBA
使用第二套UV采样，也是描线图。但UV分部并不严格。按照第二套UV做点缀使用。

顶点色R通道
遮挡部分颜色较黑，代表环境光的遮挡。剩余通道控制描边的粗细，深度偏移等信息。

2. 基础渲染效果

2.1 基础shader Toon

Shader "Toon"{    Properties    {        _BaseMap ("Base Map", 2D) = "white" {}        _SSSMap ("SSS Map", 2D) = "black" {}    }    SubShader    {        Tags        {            "RenderType"="Opaque"        }        LOD 100        Pass        {            CGPROGRAM            #pragma vertex vert            #pragma fragment frag            #pragma multi_compile_fwdbase            #include "UnityCG.cginc"            #include "AutoLight.cginc"            struct appdata            {                float4 vertex : POSITION;                float2 texcoord0 : TEXCOORD0;                float2 texcoord1 : TEXCOORD1;                float3 normal : NORMAL;                float4 color : COLOR;            };            struct v2f            {                float4 pos : SV_POSITION;                float4 uv : TEXCOORD0;                float3 pos_world : TEXCOORD1;                float3 normal_world : TEXCOORD2;            };            sampler2D _BaseMap;            sampler2D _SSSMap;            v2f vert(appdata v)            {                v2f o;                o.pos = UnityObjectToClipPos(v.vertex);                o.pos_world = mul(unity_ObjectToWorld, v.vertex).xyz;                o.normal_world = UnityObjectToWorldNormal(v.normal);                o.uv = float4(v.texcoord0, v.texcoord1);                return o;            }            half4 frag(v2f i) : SV_Target            {                half2 uv1 = i.uv.xy;                half2 uv2 = i.uv.zw;                half4 base_map = tex2D(_BaseMap, uv1);                half4 sss_map = tex2D(_SSSMap, uv1);                return base_map;            }            ENDCG        }    }}

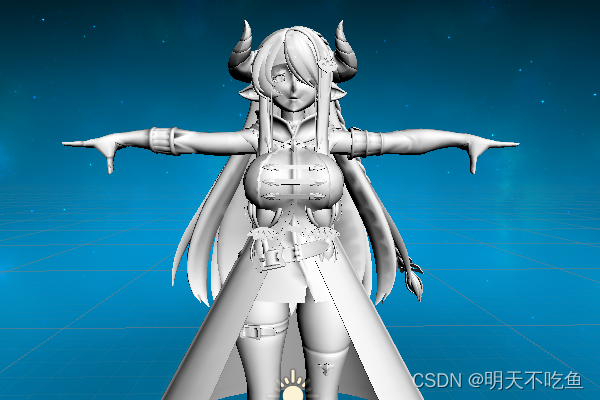

2.2 光照模型效果

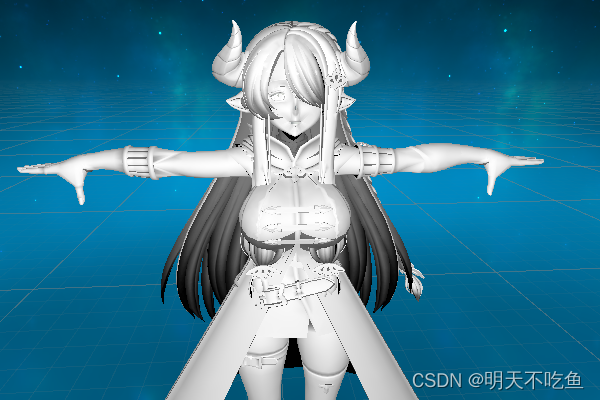

// 单位向量float3 normalDir = normalize(i.normal_world);// 光照方向float3 lightDir = normalize(_WorldSpaceLightPos0.xyz);// lighthalf NdotL = dot(normalDir,lightDir);return NdotL.xxxx;

第一步：光照色阶

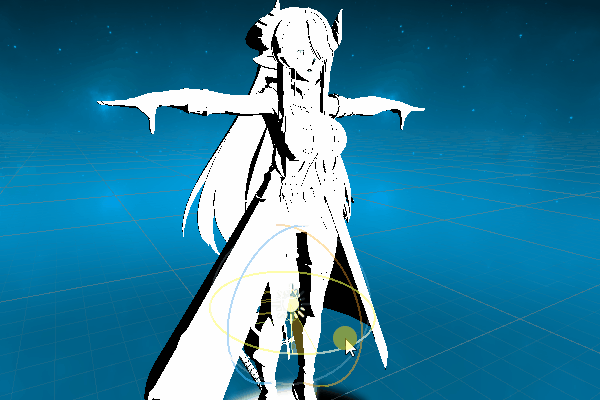

模型色阶

half toon_diffuse = step(0.0, NdotL); // 色阶化

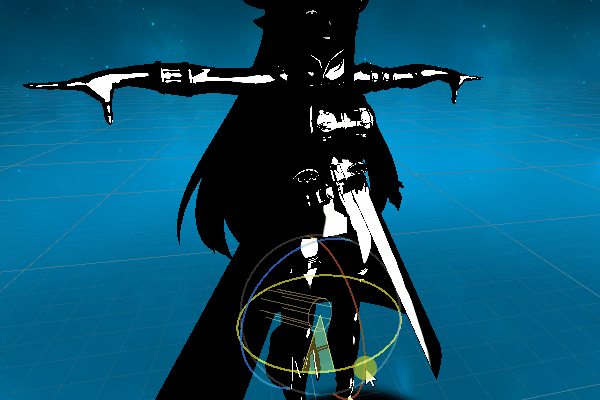

图形色阶化
加入阈值范围和硬度

_ToonThreshold ("ToonThreshold", Range(0,1)) = 0.6 // 阈值范围_ToonHardness ("ToonHardness",Float) = 50.0 // 过渡的生硬情况

half4 base_map = tex2D(_BaseMap, uv1);half3 base_color = base_map.rgb;half NdotL = dot(normalDir, lightDir); // 结果在（-1~1）half half_lambert = (NdotL + 1.0) * 0.5; // 缩放到0-1之间// 偏移光照位置half toon_diffuse = saturate((half_lambert - _ToonThreshold) * _ToonHardness);// 颜色*base图片的灰度值half3 final_diffuse = toon_diffuse * base_color;return float4(final_diffuse, 1.0);

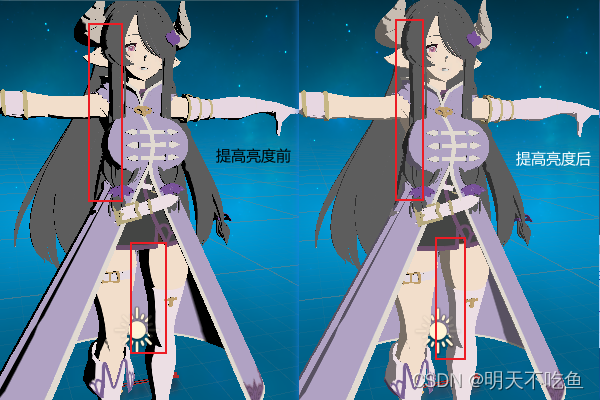

提高阴影面的亮度
1.第一种方法，原有亮度的0.5倍

toon_diffuse = saturate(toon_diffuse + 0.5); // 提亮光照

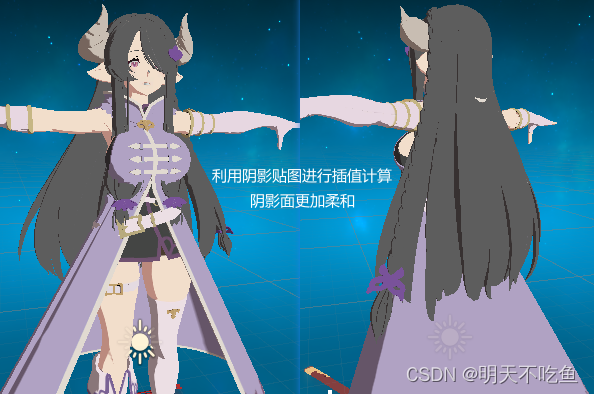

2.采用阴影面贴图，拿到阴影面rgb和toondiffuse做插值计算

half4 sss_map = tex2D(_SSSMap, uv1);half3 sss_color = sss_map.rgb;half NdotL = dot(normalDir, lightDir); half half_lambert = (NdotL + 1.0) * 0.5; half toon_diffuse = saturate((half_lambert - _ToonThreshold) * _ToonHardness);half3 final_diffuse = lerp(sss_color, base_color, toon_diffuse);

第二步：增加ILM贴图

// ILM贴图half4 ilm_map = tex2D(_ILMMap,uv1);float spec_intensity = ilm_map.r; // 控制高光的强度float diffuse_control = ilm_map.g * 2.0 - 1.0; // 控制光照偏移，从0-1转换成-1~1float spec_size = ilm_map.b; // 控制高光的大小float inner_line = ilm_map.a; // 用来控制内描线

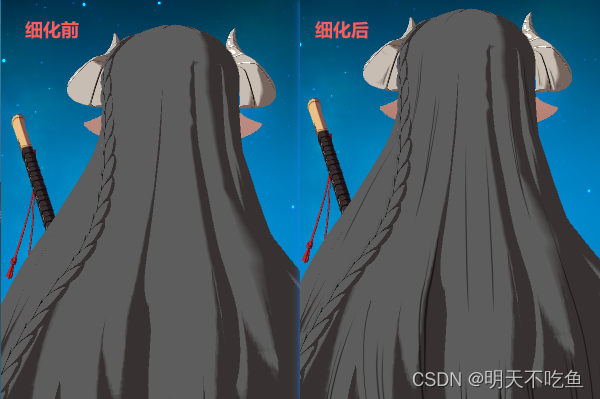

当前头发没有任何阴影，需要为头发末端添加光照阴影。

光照贴图的g通道，提前预设阴影区域，给角色头发做光照偏移的效果。这是一张灰度图，以0.5为分界线，灰度值高于128（0.5）的部分提前变亮，等于128的部分不会对光照进行偏移，低于128的部分变暗。

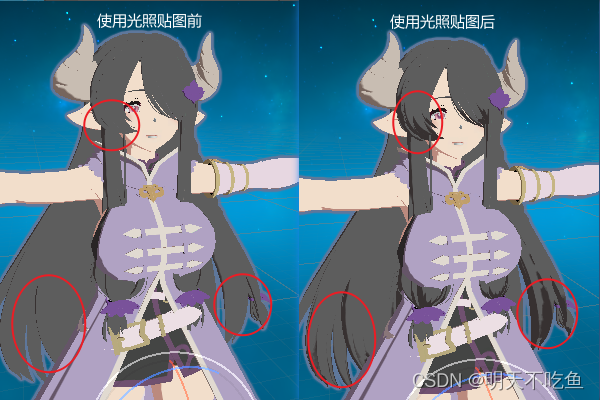

使用光照贴图优化

half lambert_term = half_lambert + diffuse_control; // 做一个偏移控制half toon_diffuse = saturate((lambert_term - _ToonThreshold) * _ToonHardness);

第三步：顶点信息

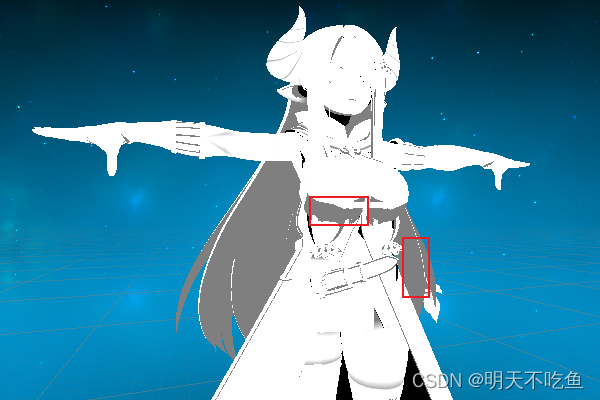

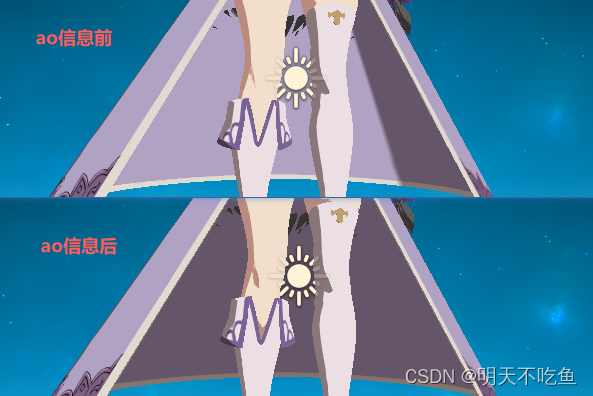

当前效果中裙子内部应该是暗面，利用ao信息来渲染。

float4 vertex_color : TEXCOORD3;o.vertex_color = v.color;

float ao = i.vertex_color.r;half lambert_term = half_lambert * ao + diffuse_control;

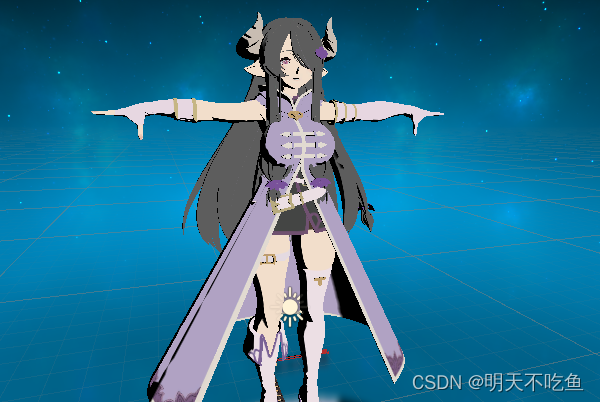

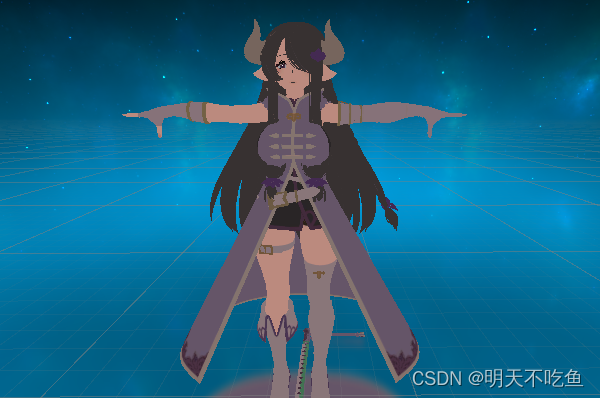

2.3 当前渲染效果展示

3. 卡通高光

3.1 增加高光效果

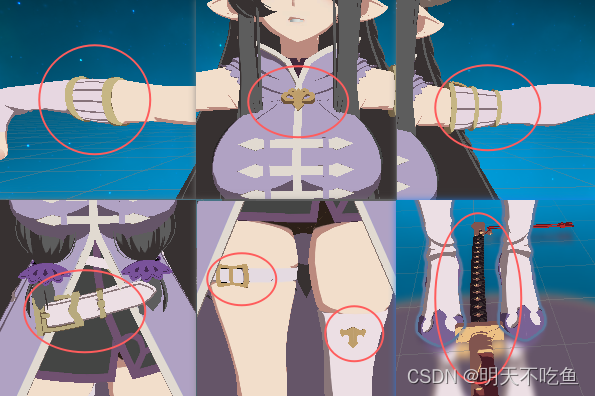

一个完整的效果应该有漫反射和高光反射，上一节完成了漫反射效果。圈中的金属质感部分需要进行高光处理

ILM图的B通道控制高光形状的大小，高光部分越黑越光滑，形状也越小。

使用NotV进行计算，并且为这个值加上偏移结果

// 视觉方向float3 viewDir = normalize(_WorldSpaceCameraPos - i.pos_world.xyz);

// 高光处理float NdotV = (dot(normalDir, viewDir) + 1.0) * 0.5; //拿到NdotV并进行数值范围缩放float spec_trem = NdotV * ao + diffuse_control; // 光线偏移

增加高光系数

_SpecSize ("Spec Size",Range(0,1)) = 0.1 // 高光系数

// 高光处理 拿到NdotV并进行数值范围缩放float NdotV = (dot(normalDir, viewDir) + 1.0) * 0.5;float spec_trem = NdotV * ao + diffuse_control; // 光线偏移// 当前高光是基于视角的高光 真正高光收到光照方向的影响spec_trem = half_lambert * 0.9 + spec_trem * 0.1; // 高光权重分配// 限制边缘half toon_spec = saturate((spec_trem - (1.0 - spec_size * _SpecSize)) * 500); // 内部数值越大越光滑

对高光和Base颜色进行叠加，金属部分光线对比之前漫反射渲染效果有了明显变化。

half3 final_spec = toon_spec * base_color * spec_intensity;half3 final_color = final_diffuse + final_spec;return float4(final_color, 1.0);

3.2 高光颜色优化

对高光颜色优化，增加可自定义的高光颜色。

// 自定义的高光颜色与原来的颜色进行混合half spec_color = (_SpecColor.xyz + base_color) * 0.5;half3 final_spec = toon_spec * spec_color * spec_intensity;

4. 描边

4.1 增加描线效果

光照贴图的alpha通道用来控制内描线

float inner_line = ilm_map.a;

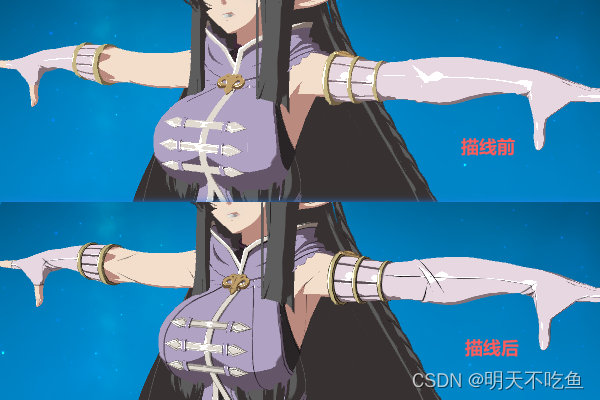

将描线效果叠加到当前颜色上

half3 final_line = inner_line.xxx; // 描线效果half3 final_color = (final_diffuse + final_spec) * final_line;return float4(final_color, 1.0);

4.2 使用DetailMap

detail map 的uv更加随意，可以勾勒出一些圆滑的斜线等。但是该贴图非常的大，只有高清二点情况下才能避免模糊。

half3 detail_color = tex2D(_DetailMap, uv2); // 采样detail map 使用第二套uvhalf3 final_line = inner_line.xxx * detail_color;half3 final_color = (final_diffuse + final_spec) * final_line;return float4(final_color, 1.0);

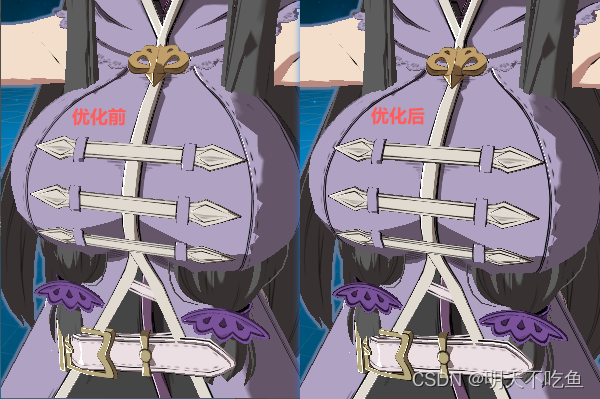

4.3 描线融合与增强

使用插值将内描线线条增强并与皮肤颜色融合

half3 detail_color = tex2D(_DetailMap, uv2); // 采样detail map 使用第二套uvdetail_color = lerp(base_color * 0.2, float3(1.0, 1.0, 1.0), detail_color);half3 inner_line_color = lerp(base_color * 0.2, float3(1.0, 1.0, 1.0), inner_line);half3 final_line = inner_line_color * inner_line_color * detail_color;half3 final_color = (final_diffuse + final_spec) * final_line;return float4(final_color, 1.0);

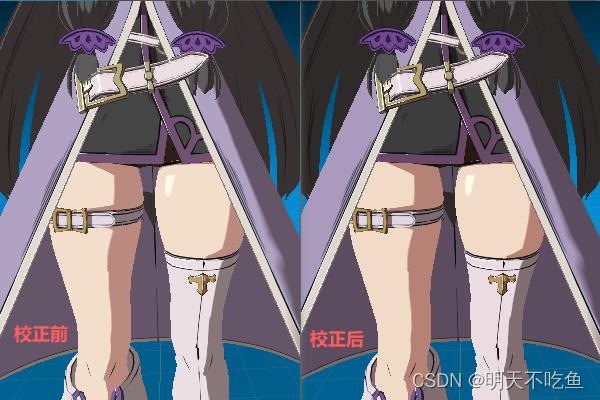

5. 色彩校正

类Tone Mapping做法，将色彩进行微细的调整，稍微对比度压暗了一丢丢

final_color = sqrt(max(exp2(log2(max(final_color, 0.0)) * 2.2), 0.0));

6. 外描边

6.1 轮廓描边实现

外轮廓的描线做法，使用双通道，在Pass2中拿到角色在对应空间坐标上的顶点，根据顶点得到法线，在法线上对顶点进行外拓。

_OutlineWidth ("OutLine Width",Range(0,10)) = 5.0 // 外轮廓宽度

世界空间坐标下外拓实现

float3 pos_world = mul(unity_ObjectToWorld, v.vertex).xyz;float3 normal_world = UnityObjectToWorldNormal(v.normal);// 顶点外拓 拿到世界坐标pos_world += normal_world * _OutlineWidth * 0.001;// 拿到vp矩阵o.pos = mul(UNITY_MATRIX_VP, float4(pos_world, 1.0));

return float4(0, 0, 0, 1.0); // 黑色描边

观察空间坐标下外拓实现

float3 pos_view = UnityObjectToViewPos(v.vertex);// 观察空间下的normal方向float3 normal_world = UnityObjectToWorldNormal(v.normal);float3 outline_dir = mul((float3x3)UNITY_MATRIX_V, normal_world);pos_view += outline_dir * _OutlineWidth * 0.001;o.pos = mul(UNITY_MATRIX_P, float4(pos_view, 1.0));

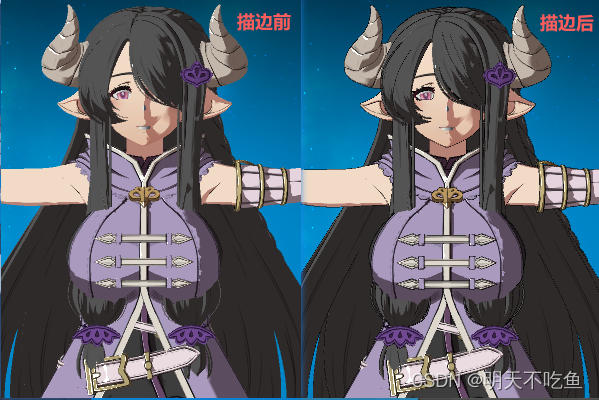

轮廓描边效果

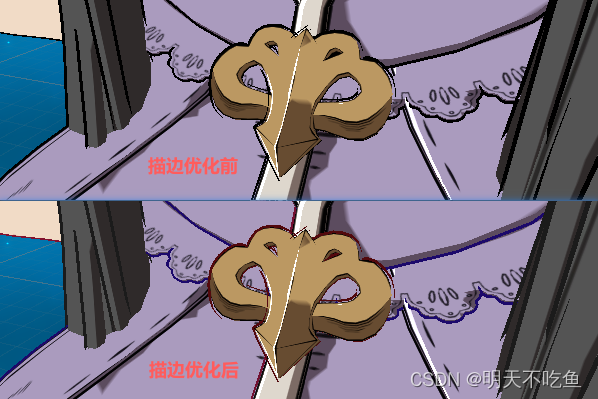

6.2 边缘颜色融合

根据自定义描边颜色降低对比度，降低饱和度，使得颜色偏暗

_OutlineColor ("Outline Color",Color) = (1,1,1,1) // 轮廓颜色

half4 frag(v2f i) : SV_Target{    float3 baseColor = tex2D(_BaseMap, i.uv.xy).xyz;    half maxComponent = max(max(baseColor.r, baseColor.g), baseColor.b) - 0.004;    half3 saturatedColor = step(maxComponent.rrr, baseColor) * baseColor;    saturatedColor = lerp(baseColor.rgb, saturatedColor, 0.6);    half3 outlineColor = 0.8 * saturatedColor * baseColor * _OutlineColor.xyz;    return float4(outlineColor, 1.0);}

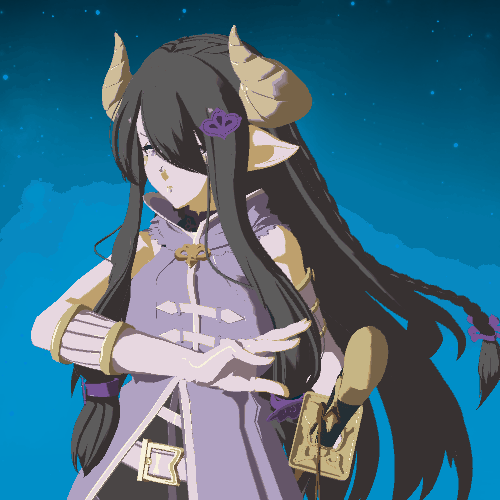

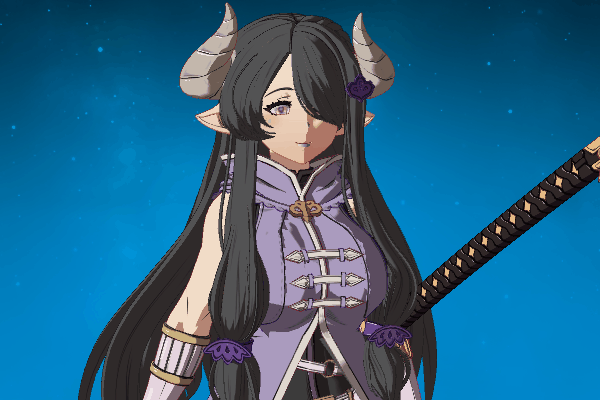

7. 效果展示

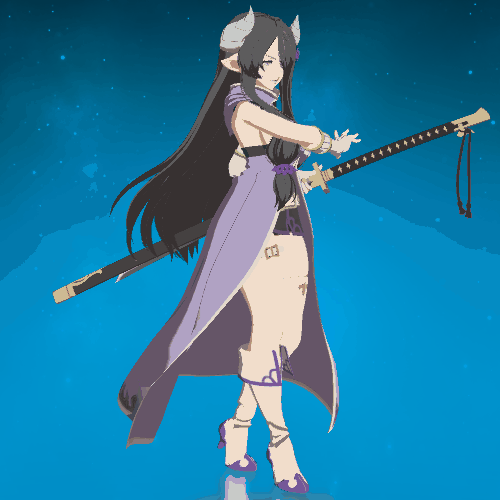

全身效果

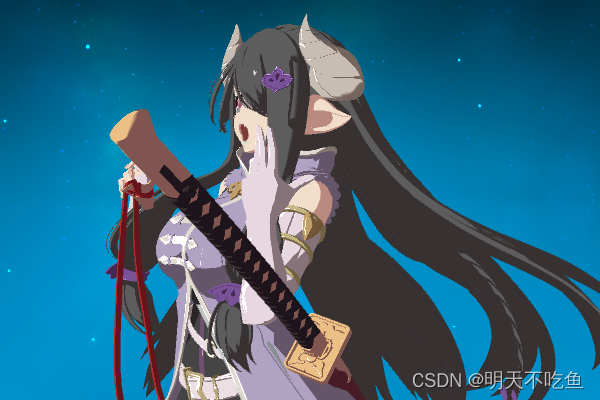

半身效果
