【赛程名称】云计算赛项第一场-私有云

​ 某企业拟使用 OpenStack 搭建一个企业云平台，以实现资源池化弹性管理、企业应用集 中管理、统一安全认证和授权等管理。 系统架构如图 1 所示，本地环境IP 地址规划如表 1 所示。

​ 竞赛时会提供三个平台：私有云平台，竞赛系统以及文件服务器
​ 竞赛系统用于查题，答题
​ 私有云平台用于实例的搭建（如搭建Openstack需要的双节点）
​ 文件服务器提供竞赛所需要的所有软件包以及yum仓库等

​ 如下为我的本地环境。

IP地址	功能
10.18.4.46	自建文件服务器
10.18.4.100	控制节点（controller）
10.18.4.200	计算节点（compute）
10.18.4.201~10.18.4.250	做集群或它用

【任务 1】私有云服务搭建（10分）

【题目 1】基础环境搭建（5 分）

​ 使用提供的用户名密码，登录提供的 OpenStack 私有云平台，在当前租户下，使用 CentOS7.9 镜像，创建两台云主机，云主机类型使用 4vCPU/12G/100G_50G 类型。当前租户 下默认存在一张网卡，自行创建第二张网卡并连接至 controller 和 compute 节点（第二张网 卡的网段为 10.10.X.0/24，X 为工位号，不需要创建路由）。自行检查安全组策略，以确保网络正常通信与 ssh 连接，然后按以下要求配置服务器：

（1）设置控制节点主机名为 controller，设置计算节点主机名为 compute；

（2）修改 hosts 文件将 IP 地址映射为主机名；

​ 完成后提交控制节点的用户名、密码和 IP 地址到答题框。

#controller nodehostnamectl set-hostname controller#compute nodehostnamectl set-hostname compute#ALL Nodecat >> /etc/hosts <<EOF10.18.4.100 controller10.18.4.200 computeEOF

【题目 2】Yum 源配置[0.5 分]

​ 使用提供的 http 服务地址，在 http 服务下，存在 centos 和 iaas 的网络 yum 源， 使用该 http 源作为安装 iaas 平台的网络源。 分别设置 controller 节点和 compute 节点的 yum 源文件 http.repo。

#直接删除默认源rm -rf /etc/yum.repos.d/*#创建http类型的yum源cat > /etc/yum.repos.d/http.repo <<EOF[centos]name=centosbaseurl=http://10.18.4.46/centosgpgcheck=0enabled=1[iaas]name=iaasbaseurl=http://10.18.4.46/iaas/iaas-repogpgcheck=0enabled=1EOF#可以通过来验证源的配置是否正确yum makecache

【题目 3】配置无秘钥 ssh[0.5 分]

​ 配置 controller 节点可以无秘钥访问 compute 节点，配置完成后，尝试 ssh 连接 compute 节点的 hostname 进行测试。完成后提交 controller 节点的用户名、密码和 IP 地址到答题框

#all node#生成密钥，回显默认全部回车即可ssh-keygen#传输密钥ssh-copy-id controllerssh-copy-id compute#测试尝试连接computessh compute

【题目 4】基础安装[0.5 分]

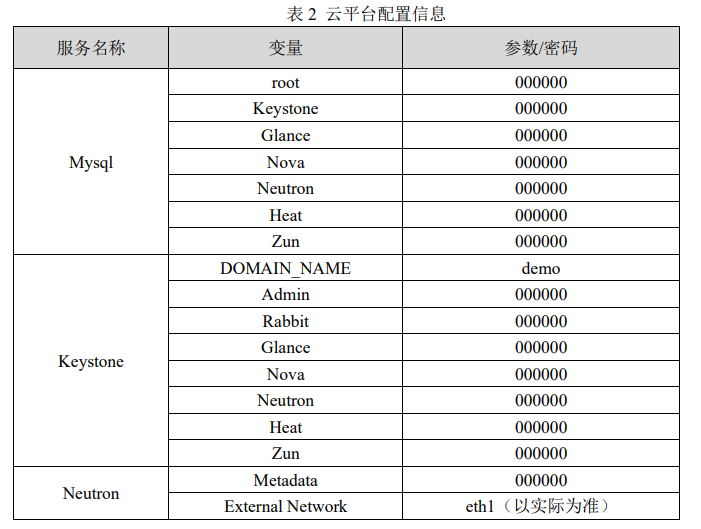

​ 在控制节点和计算节点上分别安装 openstack-iaas 软件包，根据表 2 配置两个节点脚本 文件中的基本变量（配置脚本文件为/etc/openstack/openrc.sh）。

###0.提前准备#分区#在 compute 节点上利用空白分区划分 2个 20G 分区作为cinder与swift的存储#划分1个5G的硬盘做为manila1的存储，见题目11#划分1个5G的硬盘做为cinder扩展磁盘，见题目12#分区也可以使用fdisk    parted /dev/vdb    (parted) mklabel gpt    (parted) mkpart a 0% 40%      (parted) mkpart b 40% 80%      (parted) mkpart c 80% 90%      (parted) mkpart d 90% 100%     (parted) quit ###1.安装openstack-iaas来生成openrc.sh与脚本yum -y install openstack-iaas###2.编辑环境变量，简化脚本#使用vi底行模式，正则表达式如下:%s@##.*@@g#删除文件中开头##的所在行:%s@#@@g#删除文件中开头的#:g@^$@d#删除文件中所有的空行:%s/PASS=/PASS=000000/g  #快速配置文件中个服务组件的password#环境变量文件示例HOST_IP=10.18.4.100#controller ip address，按照实际环境来HOST_PASS=000000HOST_NAME=controllerHOST_IP_NODE=10.18.4.200#compute ip address，按照实际环境来HOST_PASS_NODE=000000HOST_NAME_NODE=computenetwork_segment_IP=10.18.4.0/24RABBIT_USER=openstackRABBIT_PASS=000000DB_PASS=000000DOMAIN_NAME=demoADMIN_PASS=000000DEMO_PASS=000000KEYSTONE_DBPASS=000000GLANCE_DBPASS=000000GLANCE_PASS=000000PLACEMENT_DBPASS=000000PLACEMENT_PASS=000000NOVA_DBPASS=000000NOVA_PASS=000000NEUTRON_DBPASS=000000NEUTRON_PASS=000000METADATA_SECRET=000000INTERFACE_NAME=ens34Physical_NAME=providerminvlan=1maxvlan=200CINDER_DBPASS=000000CINDER_PASS=000000BLOCK_DISK=sdb1SWIFT_PASS=000000OBJECT_DISK=sdb2STORAGE_LOCAL_NET_IP=10.18.4.200 #compute IPTROVE_DBPASS=000000TROVE_PASS=000000HEAT_DBPASS=000000HEAT_PASS=000000CEILOMETER_DBPASS=000000CEILOMETER_PASS=000000AODH_DBPASS=000000AODH_PASS=000000ZUN_DBPASS=000000ZUN_PASS=000000KURYR_PASS=000000OCTAVIA_DBPASS=000000OCTAVIA_PASS=000000MANILA_DBPASS=000000MANILA_PASS=000000SHARE_DISK=sdb3    #manila—DiskCLOUDKITTY_DBPASS=000000CLOUDKITTY_PASS=000000BARBICAN_DBPASS=000000BARBICAN_PASS=000000###首先执行初始化包###(all node)iaas-pre-host.sh###3.controller node执行iaas-install-mysql.sh && iaas-install-keystone.sh && iaas-install-glance.sh \&& iaas-install-placement.sh && iaas-install-nova-controller.sh \&& iaas-install-neutron-controller.sh && iaas-install-dashboard.sh \&& iaas-install-cinder-controller.sh && iaas-install-swift-controller.sh  \&& iaas-install-heat.sh && iaas-install-manila-controller.sh \&& iaas-install-cloudkitty.sh && iaas-install-barbican.sh###4.compute node 执行#提示：当控制节点在部署脚本的时候，计算节点也别闲着，可以为其安装相应的包cat /usr/local/bin/iaas-*compute.sh | grep yum #然后将如上罗列出来的内容全部安装后，等待controller节点的脚本执行后，执行如下内容iaas-install-nova-compute.sh  && iaas-install-neutron-compute.sh \&& iaas-install-cinder-compute.sh && iaas-install-swift-compute.sh \&& iaas-install-manila-compute.sh

【题目 5】数据库安装与调优[0.5 分]

​ 在 controller 节点上使用 iaas-install-mysql.sh 脚本安装 Mariadb、Memcached、RabbitMQ 等服务。安装服务完毕后，修改/etc/my.cnf 文件，完成下列要求：
​ 1.设置数据库支持大小写；
​ 2.设置数据库缓存 innodb 表的索引，数据，插入数据时的缓冲为 4G；
​ 3.设置数据库的 log buffer 为 64MB；
​ 4.设置数据库的 redo log 大小为 256MB；
​ 5.设置数据库的 redo log 文件组为 2。
​ 完成后提交控制节点的用户名、密码和 IP 地址到答题框。

​ 参数解释：mariadb系统变量-redo log

​ 解题：

#可以快速定位参数mysql -uroot -p000000MariaDB [(none)]>  show variables like 'innodb_log%';vim /etc/my.cnf#数据库支持大小写lower_case_table_names =1#数据库缓存innodb_buffer_pool_size = 4G#数据库的log buffer即redo日志缓冲innodb_log_buffer_size = 64MB#设置数据库的redo log即redo日志大小innodb_log_file_size = 256MB#数据库的redo log文件组即redo日志的个数配置innodb_log_files_in_group = 2

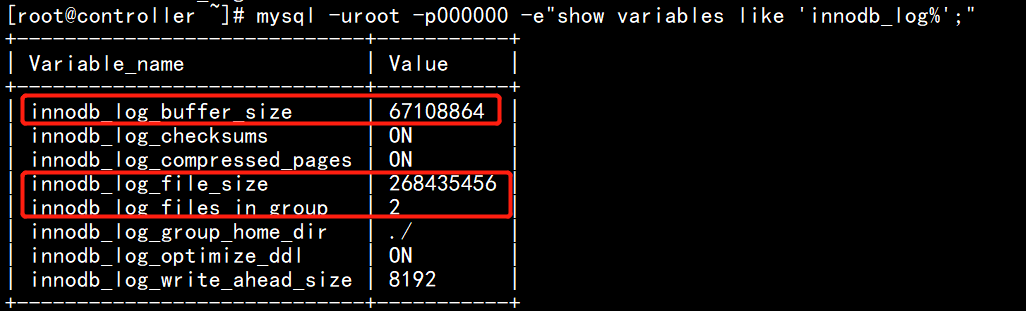

​ 验证：重启mariadb服务来验证配置的正确与否

【题目 6】Keystone 服务安装与使用[0.5 分]

​ 在 controller 节点上使用 iaas-install-keystone.sh 脚本安装 Keystone 服务。安装完成后， 使用相关命令，创建用户 chinaskill，密码为 000000。完成后提交控制节点的用户名、密码 和 IP 地址到答题框。

#导入环境变量source /etc/keystone/admin-openrc.sh #创建用户openstack user create --password 000000 chinaskill

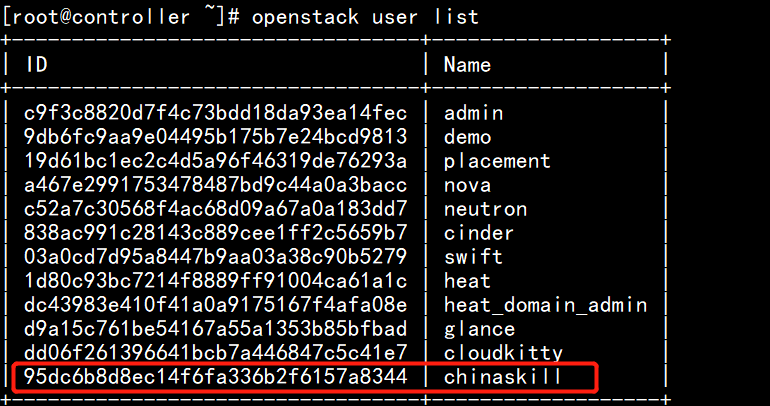

验证：

【题目 7】Glance 安装与使用[0.5 分]

​ 在 controller 节点上使用 iaas-install-glance.sh 脚本安装 glance 服务。使用命令将提供 的 cirros-0.3.4-x86_64-disk.img 镜像（该镜像在 HTTP 服务中，可自行下载）上传至平台， 命名为 cirros，并设置最小启动需要的硬盘为 10G，最小启动需要的内存为 1G。完成后提交 控制节点的用户名、密码和 IP 地址到答题框。

#下载镜像curl -O http://10.18.4.100/cirros-0.3.4-x86_64-disk.img#创建符合要求的镜像openstack image create --min-disk 10 --min-ram 1024 --file cirros-0.3.3-x86_64-disk.img  cirros

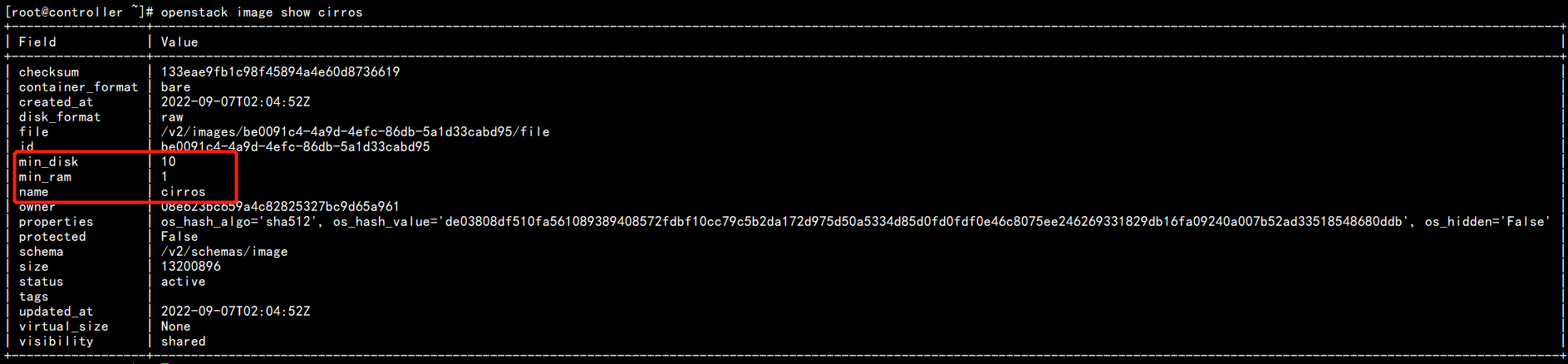

​ 验证：

【题目 8】Nova 安装与优化[0.5 分]

​ 在 controller 节点和 compute 节点上分别使用 iaas-install-placement.sh 脚本、 iaas-install-nova -controller.sh 脚本、iaas-install-nova-compute.sh 脚本安装 Nova 服务。安装完成后，请修改 nova 相关配置文件，解决因等待时间过长而导致虚拟机启动超时从而获取不 到 IP 地址而报错失败的问题。配置完成后提交 controller 点的用户名、密码和 IP 地址到答 题框。

#关键字是cat /etc/nova/nova.conf |grep vif_plugging_is_fatalvif_plugging_is_fatal=false#重启nova-*systemctl restart openstack-nova*

【题目 9】Neutron 安装[0.5 分]

​ 使用提供的脚本 iaas-install-neutron-controller.sh 和 iaas-install-neutron-compute.sh，在 controller 和 compute 节点上安装 neutron 服务。完成后提交控制节点的用户名、密码和 IP 地址到答题框。

【题目 10】Doshboard 安装[0.5 分]

​ 在controller节点上使用iaas-install-dashboad.sh脚本安装dashboad服务。安装完成后， 将 Dashboard 中的 Djingo 数据修改为存储在文件中（此种修改解决了 ALL-in-one 快照在其 他云平台 Dashboard 不能访问的问题）。完成后提交控制节点的用户名、密码和 IP 地址到 答题框。

#根据题意找线索，是关于django的数据，这个单词他写错了，就检索出来所有关于他的配置#会发现有一行#SESSION_ENGINE = 'django.contrib.sessions.backends.cache'存在cache里，改一改就行。cat /etc/openstack-dashboard/local_settings |grep djangoSESSION_ENGINE = 'django.contrib.sessions.backends.file'#重启服务生效配置systemctl restart httpd

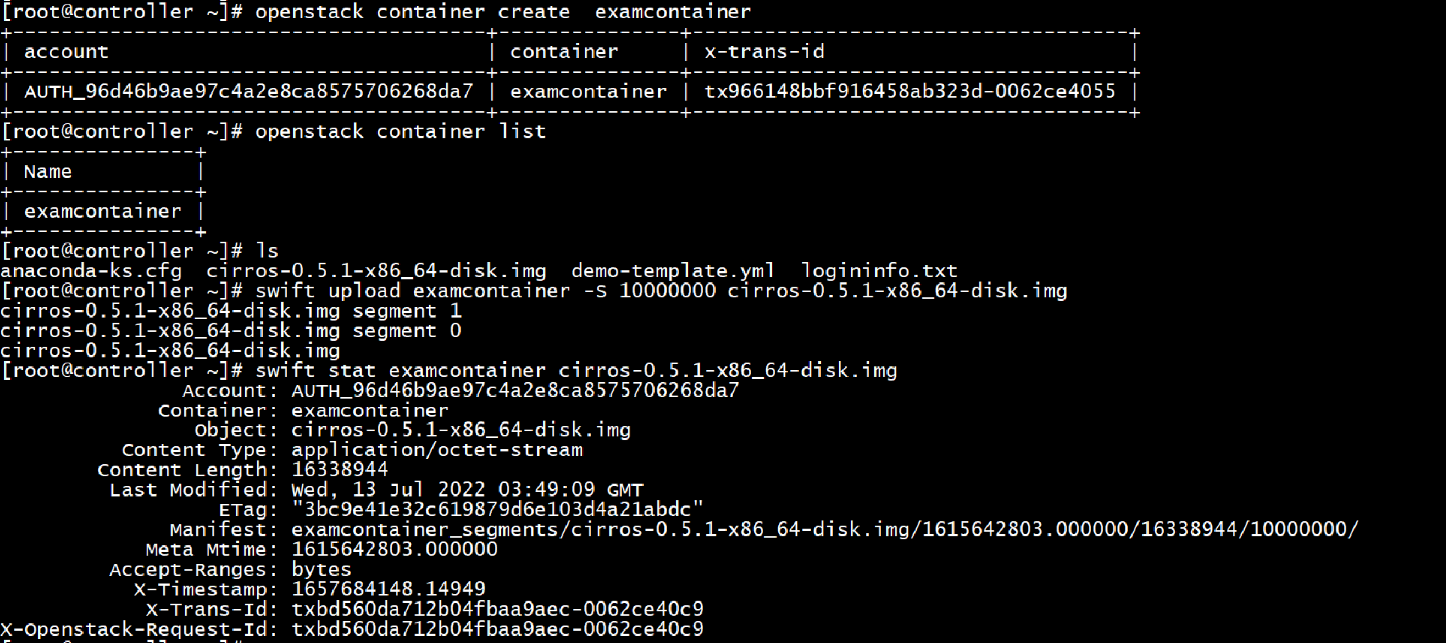

【题目 11】Swift 安装[0.5 分]

​ 在 控 制 节 点 和 计 算 节 点 上 分 别 使 用 iaas-install-swift-controller.sh 和 iaas-install-swift-compute.sh 脚本安装 Swift 服务。安装完成后，使用命令创建一个名叫 examcontainer 的容器，将 cirros-0.3.4-x86_64-disk.img 镜像上传到 examcontainer 容器中，并 设置分段存放，每一段大小为 10M。完成后提交控制节点的用户名、密码和 IP 地址到答题 框。

#通过命令行创建容器openstack container create examcontaineropenstack container list#下载镜像curl -O http://10.18.4.46/cirros-0.3.4-x86_64-disk.img#swfit切片上传cirros#-S 上载不大于<size>（字节）的段中的文件，然后创建一个“清单”文件，该文件将下载所有段，就像它是原始文件一样。swift upload examcontainer -S 10485760 cirros-0.3.4-x86_64-disk.imgswift stat examcontainer cirros-0.3.4-x8664-disk.img

【题目 12】Cinder 创建硬盘[0.5 分]

​ 在 控 制 节 点 和 计 算 节 点 分 别 使 用 iaas-install-cinder-controller.sh 、 iaas-install-cinder-compute.sh 脚本安装 Cinder 服务，请在计算节点，对块存储进行扩容操作， 即在计算节点再分出一个 5G 的分区，加入到 cinder 块存储的后端存储中去。完成后提交计 算节点的用户名、密码和 IP 地址到答题框。

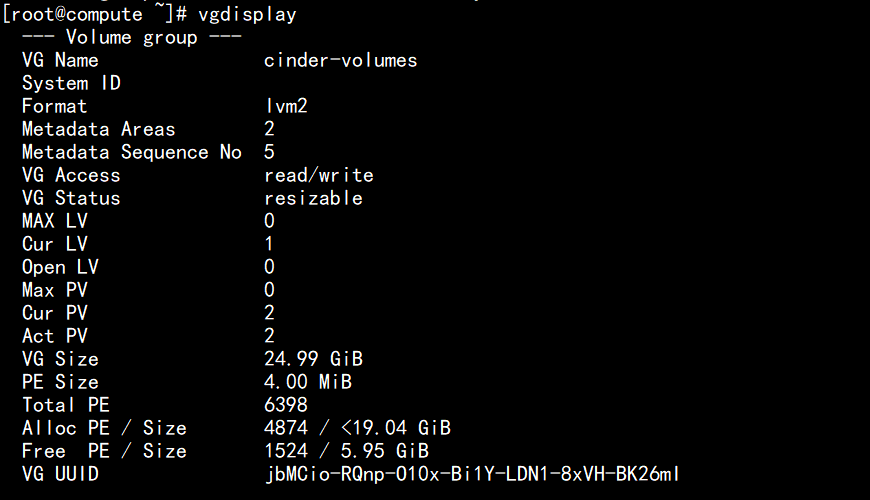

#创建物理卷pvcreate /dev/vdb4#扩展cinder-volume卷组vgextend cinder-volumes /dev/vdb4#验证[root@compute ~]# vgdisplay

验证：

【题目 13】Manila 服务安装与使用[0.5 分]

在控制和计算节点上分别使用 iaas-install-manila-controller.sh 和 iaas-install-manila-compute.sh 脚本安装 manila 服务。安装服务后创建 default_share_type 共享 类型（不使用驱动程序支持），接着创建一个大小为 2G 的共享存储名为 share01 并开放 share01 目录对 OpenStack 管理网段使用权限。最后提交控制节点的用户名、密码和 IP 地址 到答题框。

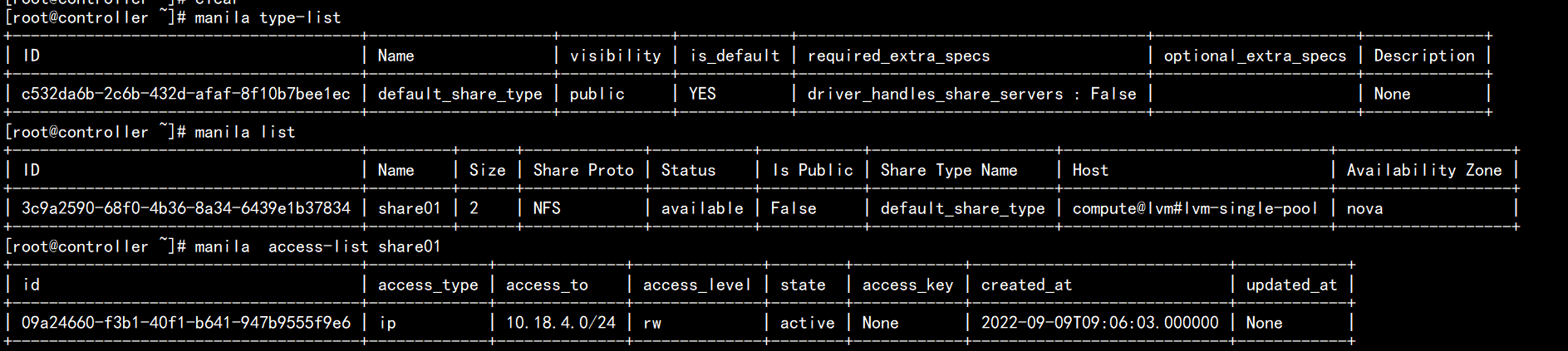

#创建不适用驱动程序支持的default_share_type共享类型manila type-create default_share_type False#创建共享卷manila create NFS 2 --name share01#开放share01目录对OpenStack管理网段使用权限manila access-allow share01 ip 10.18.4.0/24 --access-level rw#验证manila type-listmanila list

【题目 14】Barbican 服务安装与使用[0.5 分]

使用 iaas-install-barbican.sh 脚本安装 barbican 服务，安装服务完毕后，使用 openstack 命令创建一个名为 secret01 的密钥，创建完成后提交控制节点的用户名、密码和 IP 地址到 答题框。

#导入环境变量source /etc/keystone/admin-openrc.sh #创建密钥openstack secret store --name secret01 --payload secretkey

【题目 15】Cloudkitty 服务安装与使用[1 分]

​ 使用 iaas-install-cloudkitty.sh 脚本安装 cloudkitty 服务，安装完毕后，启用 hashmap 评级 模块，接着创建 volume_thresholds 组，创建服务匹配规则 volume.size，并设置每 GB 的价 格为 0.01。接下来对应大量数据设置应用折扣，在组 volume_thresholds 中创建阈值，设置 若超过 50GB 的阈值，应用 2%的折扣（0.98）。设置完成后提交控制节点的用户名、密码 和 IP 地址到答题框。

#0.启用hashmap[root@controller ~]# openstack rating module enable hashmap #1.创建hashmap service[root@controller ~]# openstack rating  hashmap service create volume.size +--------+--------------------------------------+| Name   | Service ID                           |+--------+--------------------------------------+| volume.size | 09da4a8b-b849-4715-a8e3-7cd12dfcf46e |+--------+--------------------------------------+#2.创建hashmap service group[root@controller ~]# openstack rating hashmap group create  volume_thresholds openstack rating hashmap group create  volume_thresholds +-------------------+--------------------------------------+| Name              | Group ID                             |+-------------------+--------------------------------------+| volume_thresholds | 8b3dfe73-5efb-46ab-a93b-dc9519063ed6 |+-------------------+--------------------------------------+#3.创建volume单价[root@controller ~]# openstack rating hashmap mapping create   -s  09da4a8b-b849-4715-a8e3-7cd12dfcf46e -g 8b3dfe73-5efb-46ab-a93b-dc9519063ed6  -t flat  0.01  #4.创建service rule[root@controller ~]# openstack rating hashmap threshold create   -s  09da4a8b-b849-4715-a8e3-7cd12dfcf46e -g 8b3dfe73-5efb-46ab-a93b-dc9519063ed6  -t rate 50 0.98

【题目 16】OpenStack 平台内存优化[0.5 分]

​ 搭建完 OpenStack 平台后，关闭系统的内存共享，打开透明大页。完成后提交控制节点 的用户名、密码和 IP 地址到答题框。

#关闭系统的内存共享echo 'never' > /sys/kernel/mm/transparent_hugepage/defrag#验证cat /sys/kernel/mm/transparent_hugepage/defragalways madvise [never]

【题目 17】修改文件句柄数[0.5 分]

​ Linux 服务器大并发时，往往需要预先调优 Linux 参数。默认情况下，Linux 最大文件 句柄数为 1024 个。当你的服务器在大并发达到极限时，就会报出“too many open files”。 创建一台云主机，修改相关配置，将控制节点的最大文件句柄数永久修改为 65535。配置完 成后提交 controller 点的用户名、密码和 IP 地址到答题框。

#临时生效ulimit -n 65535#永久生效cat >> /etc/security/limits.conf <<EOF* soft nofile 65535* hard nofile 65535EOF

【题目 18】Linux 系统调优-防止 SYN 攻击[1 分]

​ 修改 controller 节点的相关配置文件，开启 SYN cookie，防止 SYN 洪水攻击。完成后 提交 controller 节点的用户名、密码和 IP 地址到答题框。

#默认的SYN相关配置sysctl -a | grep _synnet.ipv4.tcp_max_syn_backlog = 512net.ipv4.tcp_syn_retries = 6net.ipv4.tcp_synack_retries = 5net.ipv4.tcp_syncookies = 1#参数释义tcp_max_syn_backlog是SYN队列的长度，加大SYN队列长度可以容纳更多等待连接的网络连接数。 tcp_syncookies是一个开关，是否打开SYN Cookie 功能，该功能可以防止部分SYN攻击。 tcp_synack_retries和tcp_syn_retries定义SYN 的重试连接次数，将默认的参数减小来控制SYN连接次数的尽量少。#虽然默认是开启的，但是需要把配置添加到如下文件中echo 'net.ipv4.tcp_syncookies = 1' >> /etc/sysctl.conf #生效配置sysctl -p

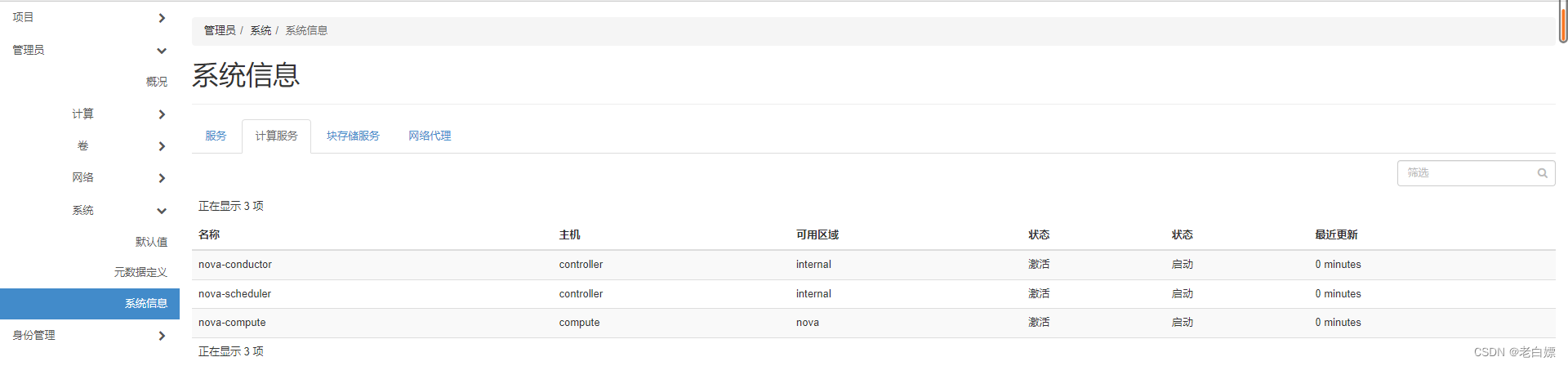

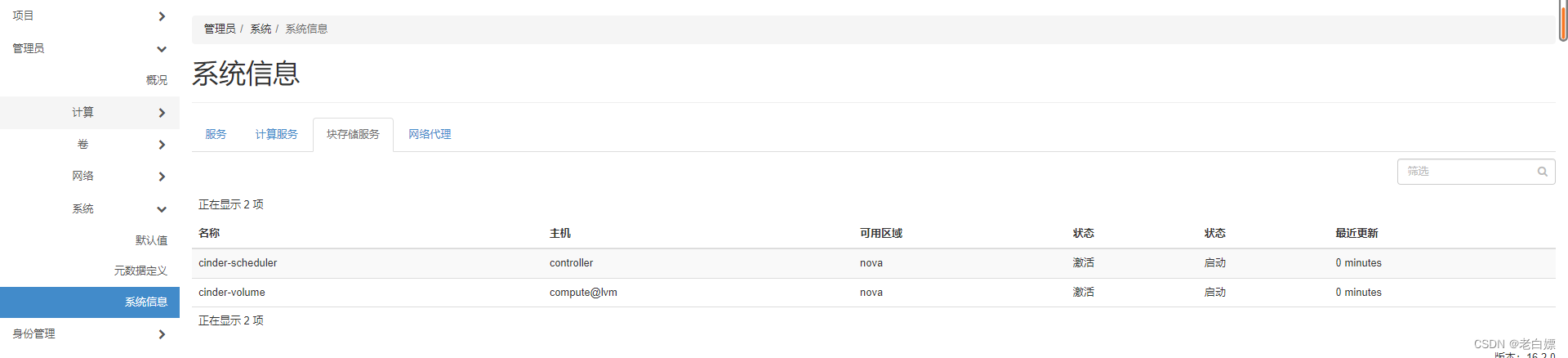

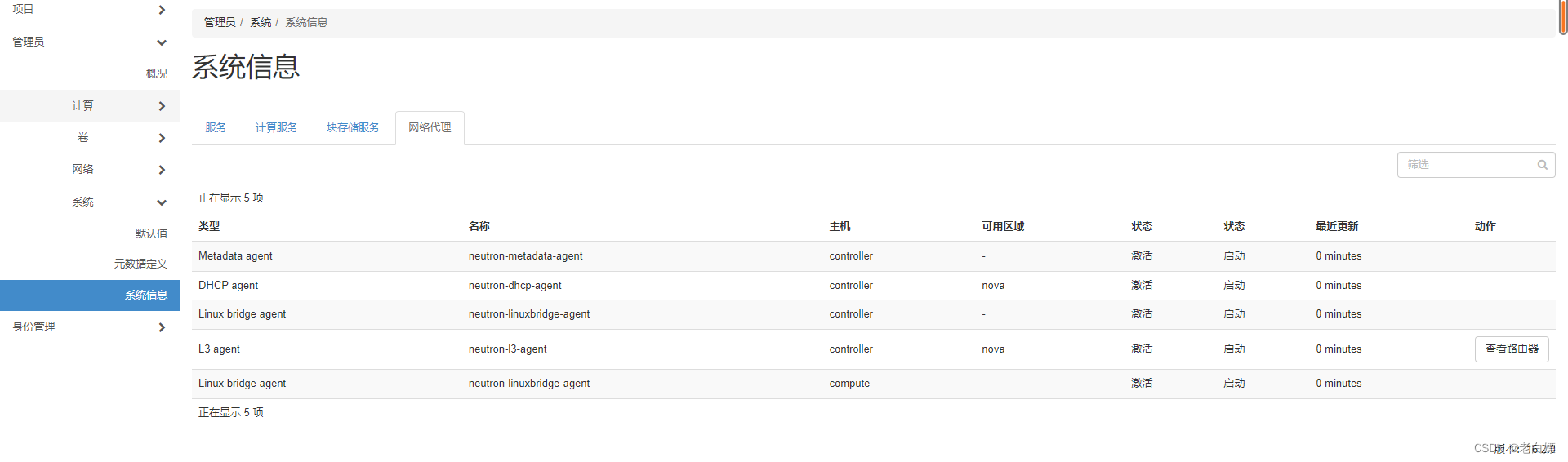

环境展示
