网络层
网络层概述
网络层主要考虑数据传输的路上问题，在复杂的网络环境中确定一个合适的路径。
网络层设计要尽量简单，向上层只提供简单灵活的、无连接的、不保证可靠性的数据报服务。网络层不提供服务质量的承诺！
IP 数据报的格式
如何分离与封装？
两个字段：4位首部长度 16位总长度
如何向上交付(分用)？
通过8位协议来做到的，其中填充的是：上层协议是谁，那么是谁填充的呢？对于交付数据来说，那填充者是对端的传输层来填充的。
各个字段的解释
4位版本号：IPV4。
4位首部长度：和TCP报文中的4位首部长度含义相同。单位是4字节，由于IP协议规定了定长的20字节的首部，所以填充的是5，二进制就是0101。
8位服务类型：用来获得更好的服务。
3位优先权字段(已经弃用)，4位TOS字段, 和1位保留字段(必须置为0)。4位TOS分别表示：最小延时、最大吞吐量、最高可靠性、最小成本，这四者相互冲突，只能选择一个。对于ssh/telnet这样的应用程序，最小延时比较重要；对于ftp这样的程序，最大吞吐量比较重要。
16位总长度：首部+数据之和，单位为字节。后文还会详细解释它。
16位标识：IP软件在存储器中维持了一个计数器，没产生一个数据报，计数器就加一，并将此值赋值给标识字段，但是这个“标识”并不是序号，因为IP是无连接服务，数据报不存在按序接收的问题，当数据报长度超过MTU而必须分片时，这个标识字段就被复制到所有的数据报分片的标识字段中。相同的标识字段的值，使得最后能够正确的组装成为原来的数据报。
3位标志字段：
第一位保留。
第二位记为DF(Don’t Fragment)，意思是不能分片，DF=0时才允许分片。
第三位记为MF(More Fragment)，意思是还有分片，DF=1表示后面还有分片，DF=0表示这已经是若干分片的最后一个了。
13位片偏移：分片相对于原始IP报文开始处的偏移量，其实就是在表示当前分片的有效载荷在原报文中是处于哪个位置。片偏移的单位是8字节，所以片偏移=起始数据/8。
8位生存时间：TTL，表明此数据报在网络中的寿命。随着技术的进步，后来把TTL字段的功能改为“跳数限制”。路由器在每次转发 数据报之前就把TTL值减一，若TTL减小到0，就把此数据报丢弃，不在转发。
8位协议：指出此数据报携带的数据是使用何种协议，以便使目的主机的IP层知道应将数据部分上交给哪个协议。
16位头部检验和：使用CRC进行校验，来鉴别头部是否有损坏。
32位源地址：发送端。
32位目的地址：接收端。
选项：我们不关心。
注意：数据报首部中“总长度”字段是指，分片后的每一个分片的首部长度+该分片的数据长度之和。
IP 报文的分片
IP分片不是大多数情况！
为什么会分片？

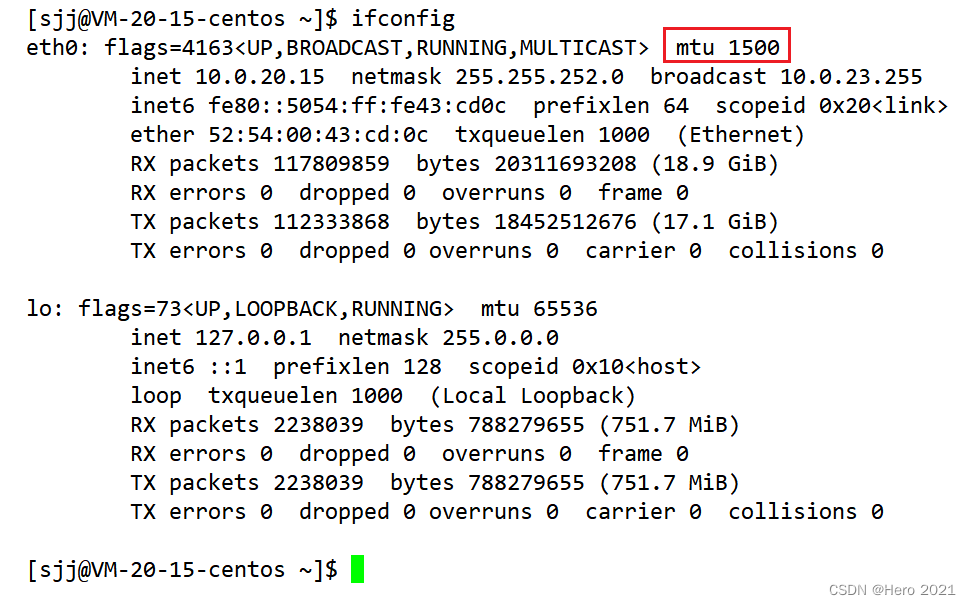

数据链路层一次可以往网络里发送的数据大小是有限制的 MTU：1500字节
过长的数据报要进行分片处理。
为什么要在网络层里分片？
一旦分片之后，新的报文也要添加新的报头，只有网络层对报头比较了解，数据链路层是不了解的，它也不需要关心，并不是在链路层不能分片，从技术角度也是能做的，但是一旦在链路层分片之后，数据的耦合度就提升了。
谁来组装分片？
对端的网络层IP协议来组装

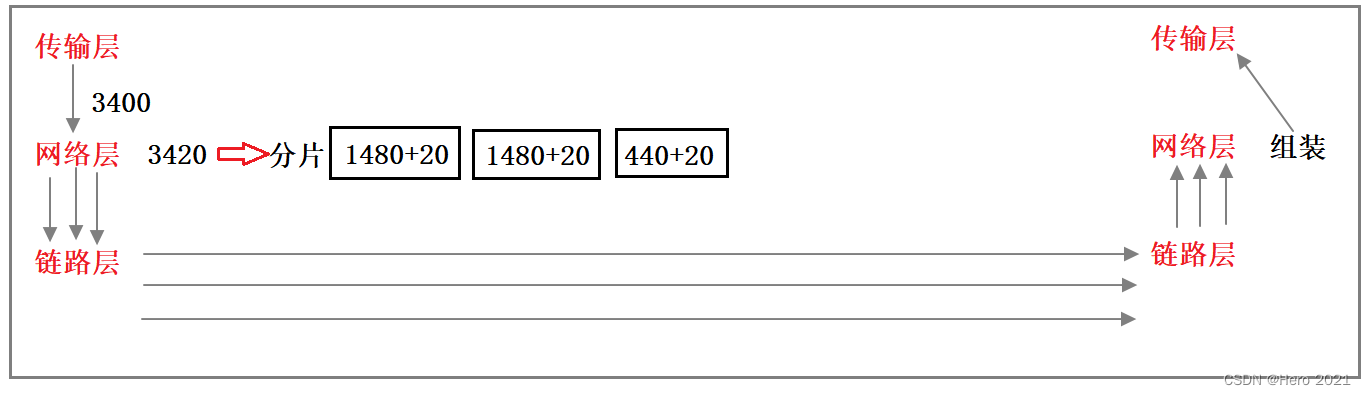

如何分片？
计算过程：举一个书上的例子，简单易懂

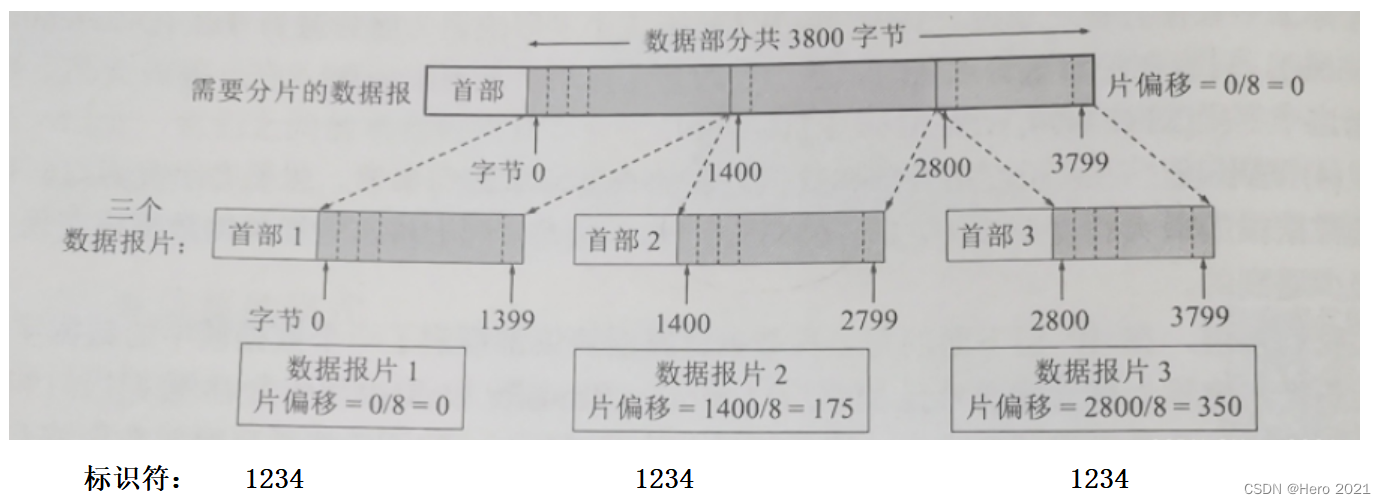

【例4-1】一个数据报的总长度为3820字节，其数据部分为3800字节长（使用固定首部)，需要分片为长度不超过1420字节的数据报片。因固定首部长度为20字节，因此每个数据报片的数据部分长度不能超过1400字节。于是分为3个数据报片，其数据部分的长度分别为1400，1400和1000字节。原始数据报首部被复制为各数据报片的首部，但必须修该有关字段的值。
请问这个分片过程传输层知道吗？
不知道，也不需要知道。
分片真的好吗？
分片是有风险的，会提高丢包的风险。所以我们一般不建议分片操作！
如果不想分片，谁说了算？
传输层！链路层规定最多接收1500字节，那么网络层最多就是1480字节，所以传输层和对端的传输层就会协商一次传输的报文字节大小，最大就向下(网络层)交付1480字节，尽量避免分片。
其中一个报文丢失了怎么办？
所以会造成组装失败，所以整个大报文全部丢弃，所以在传输层认为数据丢包了，丢包了就会由发送端重传(这是采用TCP协议的才会重传，采用UDP协议的就是真的丢包了)，重复上诉过程。
总结：一般而言，我们还是要减少分片，要求TCP控制自己的单个报文大小！
IP 报文的组装
16位标识是把分片聚合在一起，13位片偏移是把分片重新排列组合在一起。
如何组装？
按照偏移量升序排序。
我怎么知道，有还是没有报文丢失了呢？
我怎么知道，报文收全了呢?
最后一个分片丢失了，是不好判定的。
这时就要用到3位标志位来判断了！
接收端是如何得知，所接受的报文是独立报文还是分片报文呢？
可以采用如下算法：
if(更多分片==1 || 片偏移>0){// 分片报文set();}else// (更多分片==0 && 片偏移==0){// 常规报文}网段划分

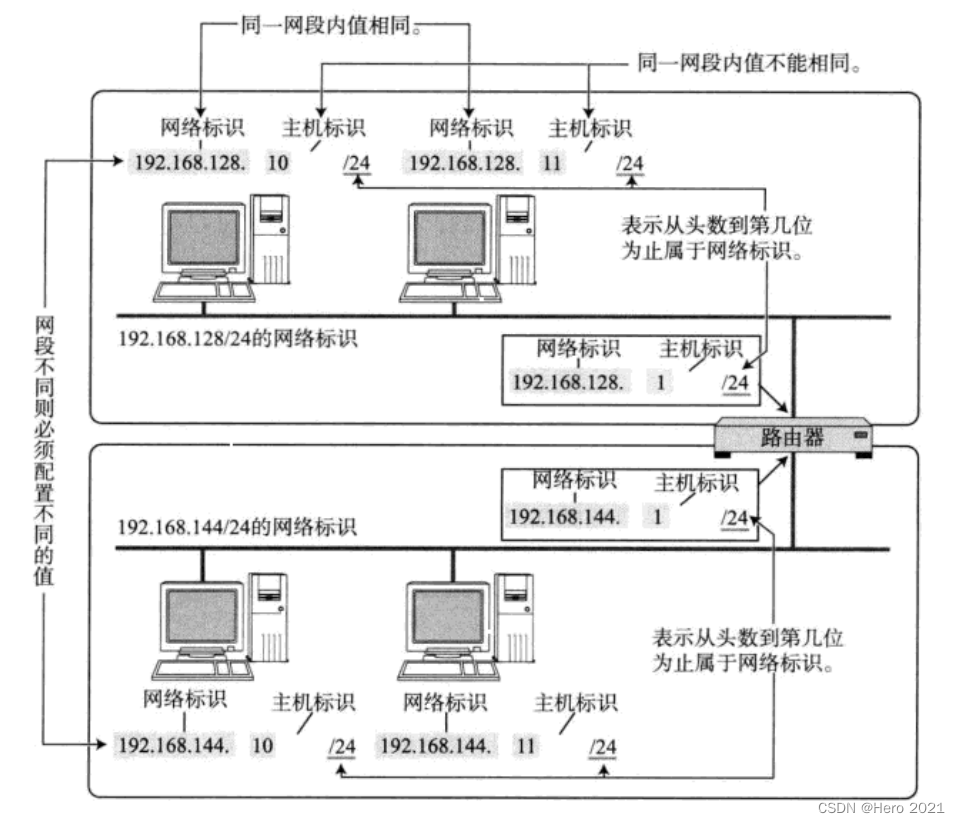

IP地址=网络号+主机号
网络号：它标志主机或者路由器所连接的网络，保证互相连接的两个网段具有不同的表示。
主机号：它标志该主机，同一网段内，主机之间具有相同的网络号，但是必须具有不同的主机号。
划分问题
通过合理设置主机号和网络号，就可以保证在相互连接的网络中，每台主机的IP地址都不相同。那么问题来了，手动管理子网内的IP，是一个相当麻烦的事情。
有一种技术叫做DHCP, 能够自动的给子网内新增主机节点分配IP地址, 避免了手动管理IP的不便。一般的路由器都带有DHCP功能. 因此路由器也可以看做一个DHCP服务器。有类IP地址划分

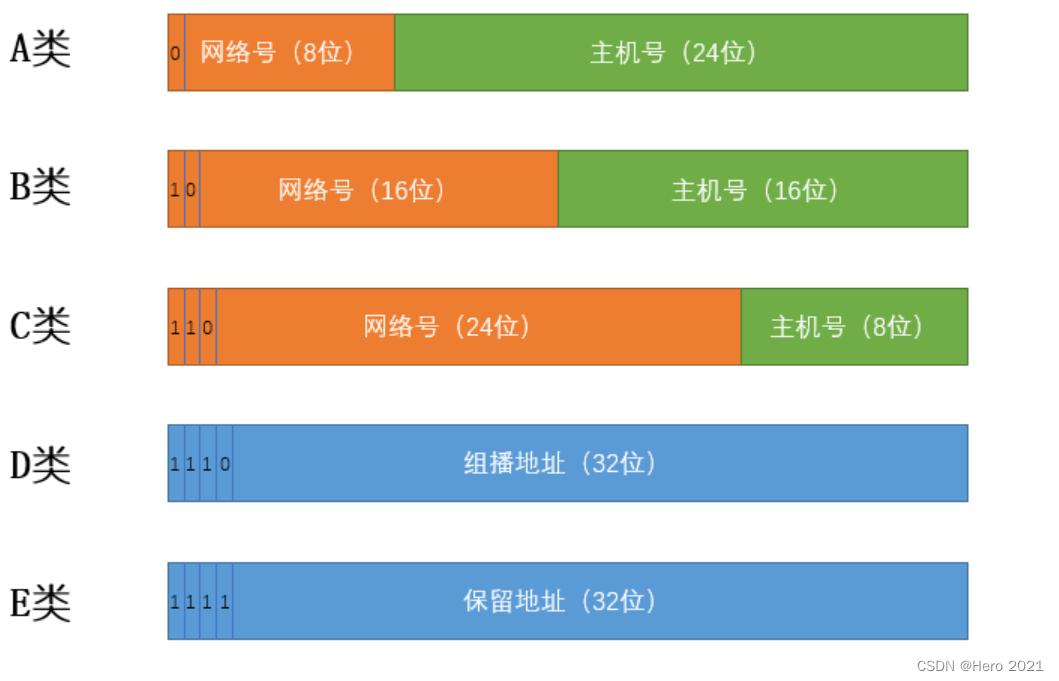

过去曾经提出一种划分网络号和主机号的方案, 把所有IP 地址分为五类, 如下图所示
随着Internet的飞速发展，这种划分方案的局限性很快显现出来，大多数组织都申请B类网络地址，导致B类地址很快就分配完了，而A类却浪费了大量地址。
例如, 申请了一个B类地址，理论上一个子网内能允许6万5千多个主机。A类地址的子网内的主机数更多.然而实际网络架设中，不会存在一个子网内有这么多的情况. 因此大量的IP地址都被浪费掉了。
无类IP地址划分
针对浪费提出了新的划分方案，称为CIDR(Classless Interdomain Routing)。

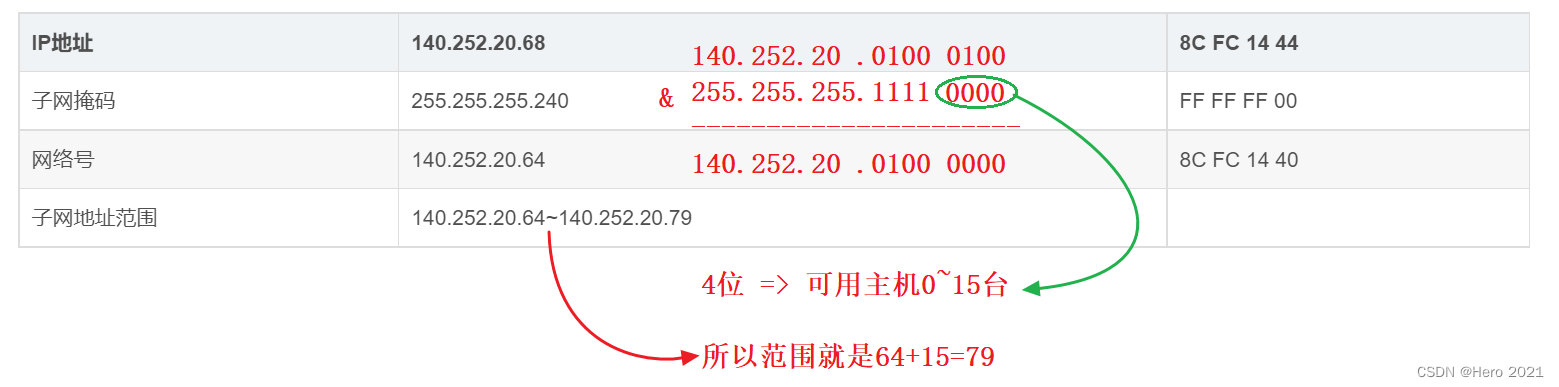

引入一个额外的子网掩码(subnet mask)来区分网络号和主机号。子网掩码也是一个32位的正整数. 通常用一串 "1"表示网络号，"0"表示主机号。将IP地址和子网掩码进行 “按位与” 操作, 得到的结果就是网络号。网络号和主机号的划分与这个IP地址是A类、B类还是C类无关。举个划分子网的例子：
| IP地址 | 140.252.20.68 | 8C FC 14 44 |
|---|---|---|
| 子网掩码 | 255.255.255.240 | FF FF FF 00 |
| 网络号 | 140.252.20.64 | 8C FC 14 40 |
| 子网地址范围 | 140.252.20.64~140.252.20.79 |
特殊的IP
将IP地址中的主机地址全部设为0，就成为了网络号，代表这个局域网。将IP地址中的主机地址全部设为1, 就成为了广播地址, 用于给同一个链路中相互连接的所有主机发送数据包。127.*的IP地址用于本机环回(loop back)测试，通常是127.0.0.1。IP地址数量的限制
我们知道, IP地址(IPv4)是一个4字节32位的正整数。那么一共只有232个IP地址, 大概是43亿左右。而TCP/IP协议规定，每个主机都需要有一个IP地址。
这意味着，一共只有43亿台主机能接入网络么?
实际上，由于一些特殊的IP地址的存在，数量远不足43亿。另外IP地址并非是按照主机台数来配置的，而是每一个网卡都需要配置一个或多个IP地址。CIDR在一定程度上缓解了IP地址不够用的问题(提高了利用率，减少了浪费，但是IP地址的绝对上限并没有增加), 仍然不是很够用。
这时候有三种方式来解决:
动态分配IP地址：只给接入网络的设备分配IP地址. 因此同一个MAC地址的设备, 每次接入互联网中, 得到的IP地址不一定是相同的。NAT技术(后面文章重点介绍)。IPv6：IPv6并不是IPv4的简单升级版。这是互不相干的两个协议，彼此并不兼容；IPv6用16字节128位来表示一个IP地址；但是目前IPv6还没有普及;私有IP和公网IP
首先来查看一下我们电脑上的IP地址：

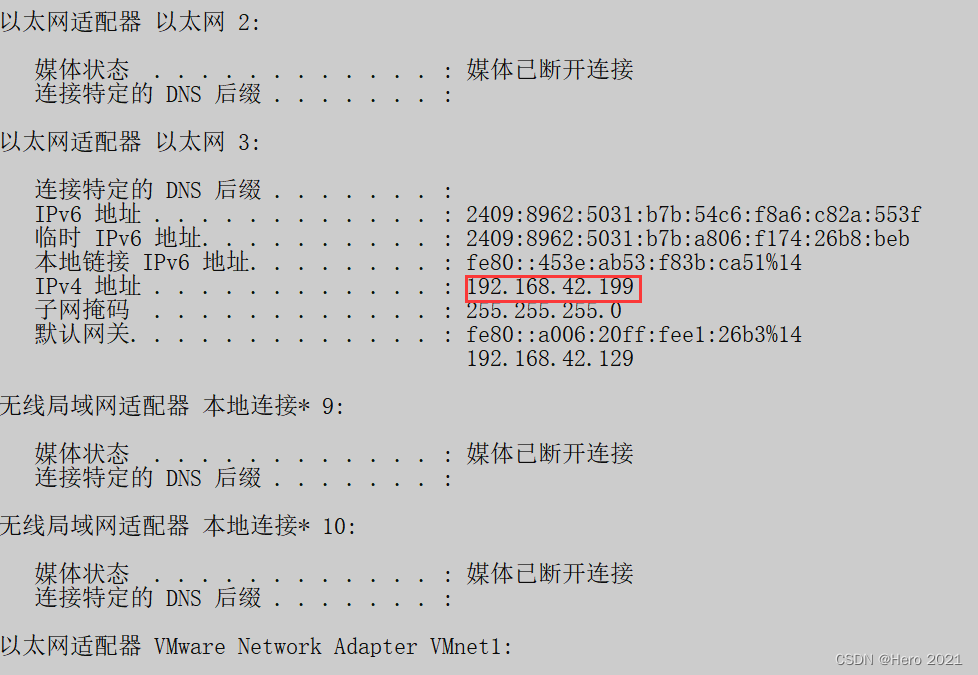

Windows：

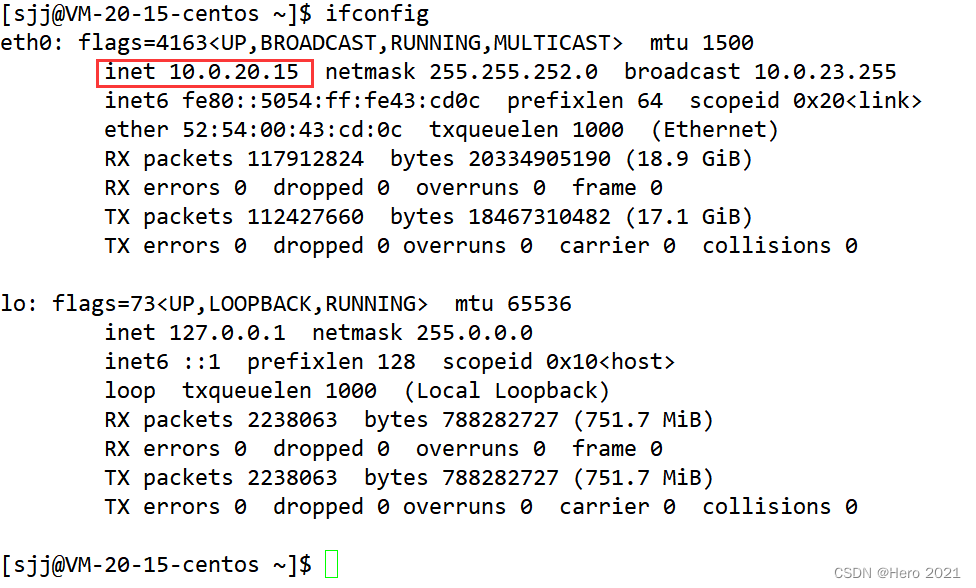

Linux上：
路由器最大的功能是可以用来组建局域网！
如果一个组织内部组建局域网，IP地址只用于局域网内的通信，而不直接连到Internet上，理论上使用任意的IP地址都可以，但是RFC 1918规定了用于组建局域网的私有IP地址
10.*,前8位是网络号,共16,777,216个地址。172.16.到172.31.前12位是网络号,共1,048,576个地址。192.168.*前16位是网络号，共65536个地址包含在这个范围中的，都成为私有IP，其余的则称为全局IP(或公网IP)。

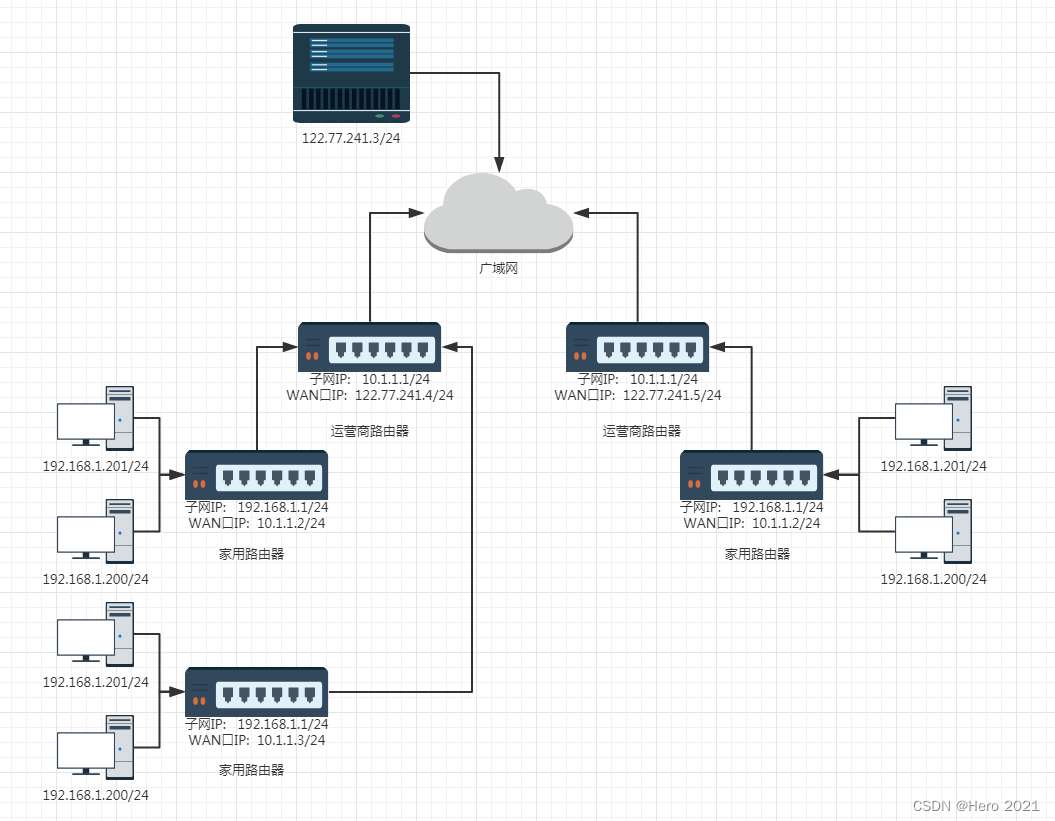

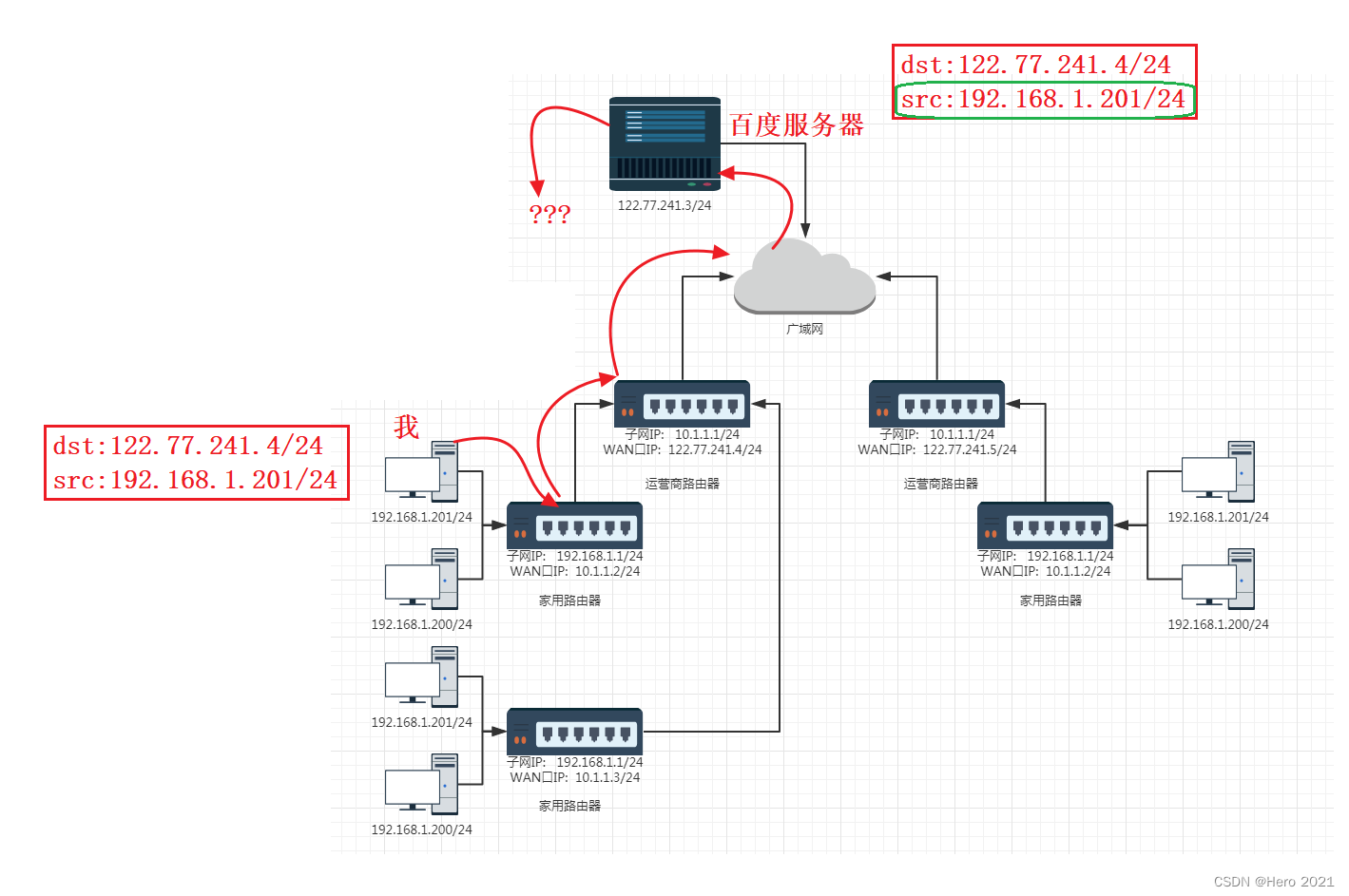

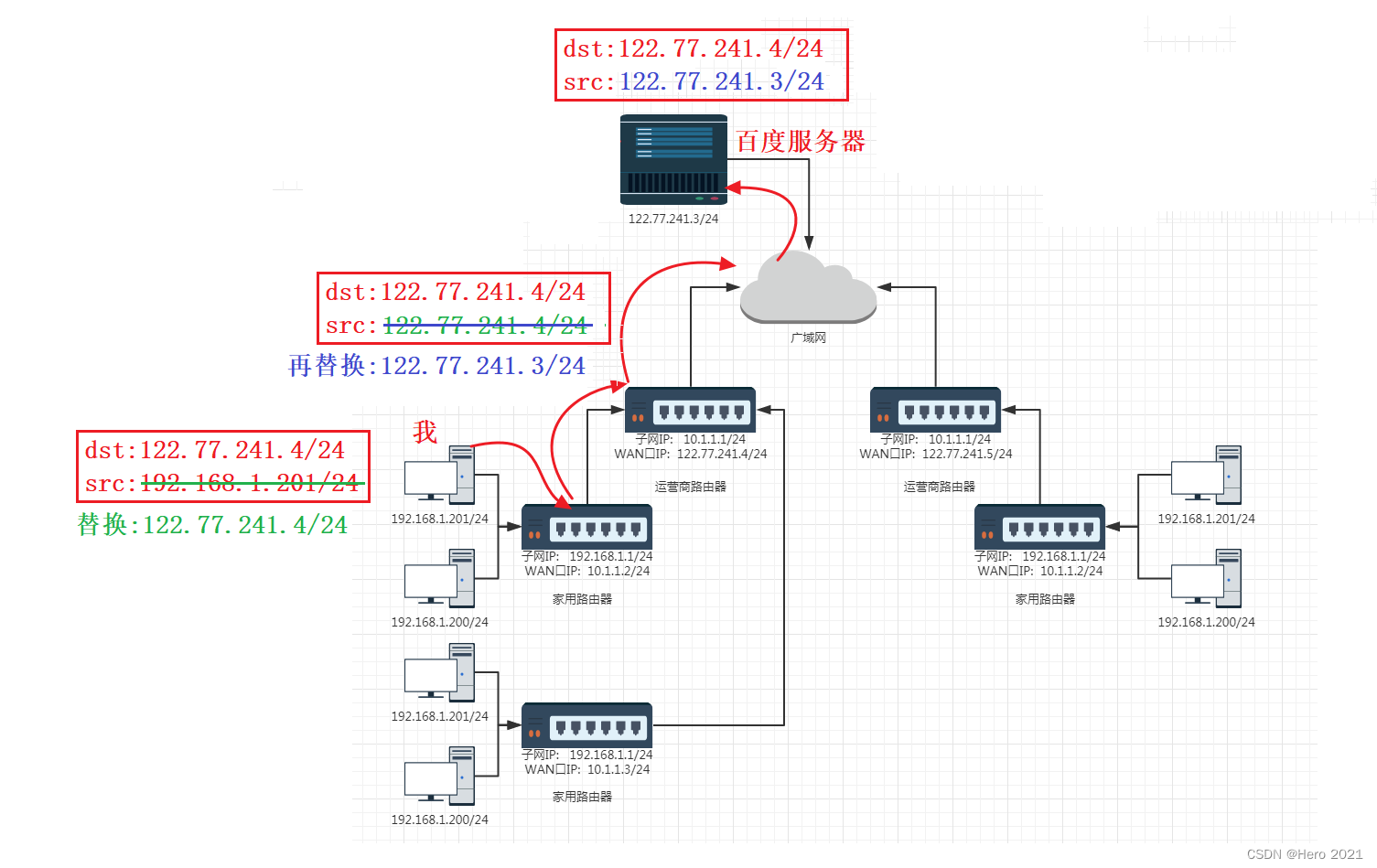

一个路由器一般配置两个IP地址：一个WAN口，另一个LAN口，因为要转发报文，所以路由器要横跨两个网络。 我发起请求，在IP报文中填好目的IP和源IP，理论这样发送到了百度服务器，但是百度服务器拿到报文处理后，发现源IP，它无法识别此IP地址，因为允许局域网内私有IP地址重复。所以此时报文是无法直接发送回来的。
此时路由器的作用就出来了，帮你把你报文里的源IP地址替换成为WAN口IP，再转发给下一跳，就如同该报文是由该路由器产生的一般。
总结：我们自己的请求在对外发送的时候，我们的源IP地址可能一直在被中间路由器替换——NAT技术。
报文到达服务器后，如何回来呢?
后面再谈！
路由
基于路由，报文是如何转发的？
IP数据包的传输转发过程也和问路一样：
那么如何判定当前这个数据包该发送到哪里呢? 这个就依靠每个节点内部维护一个路由表;

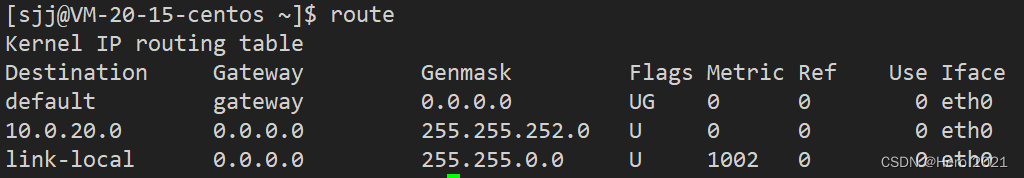

route命令用于查看路由表
查找过程：eg：有一个目的IP10.0.10.0，先与子网掩码按位与操作，得到的网络号与Destination对比，如果相同则就是下一跳，如此往复对比路由表，如果所有的表中都没有目的地址，那么会选择默认路由。
