填充和步幅

由之前的学习，可以知道，假设输入形状为 X h × X w X_h \times X_w Xh​×Xw​ ，卷积核形状为 K h × K w K_h \times K_w Kh​×Kw​ ，那么输出形状将是 ( X h − K h + 1 ) × ( X w − K w + 1 ) (X_h - K_h + 1) \times (X_w - K_w + 1) (Xh​−Kh​+1)×(Xw​−Kw​+1) 。因此，卷积的输出形状取决于输入形状和卷积核的形状。

还有什么因素会影响输出的大小呢？本节我们将介绍 填充（padding） 和 步幅（stride）。

填充(Padding)

在应用多层卷积时，我们常常丢失边缘像素。 由于我们通常使用小卷积核，因此对于任何单个卷积，我们可能只会丢失几个像素。 但随着我们应用许多连续卷积层，累积丢失的像素数就多了。

解决这个问题的简单方法即为填充（padding）：在输入图像的边界填充元素（通常填充元素是 0 0 0 ）。

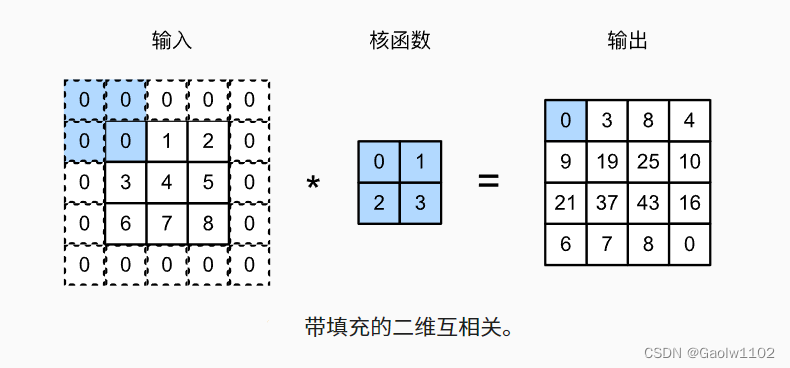

例如，在下图中，我们将 3 × 3 3 \times 3 3×3 输入填充到 5 × 5 5 \times 5 5×5 ，那么它的输出就增加为 4 × 4 4 \times 4 4×4 。阴影部分是第一个输出元素以及用于输出计算的输入和核张量元素：

0 × 0 + 0 × 1 + 0 × 2 + 0 × 3 = 0 0 \times 0 + 0 \times 1 + 0 \times 2 + 0 \times 3 = 0 0×0+0×1+0×2+0×3=0

通常，如果我们添加 p h p_h ph​ 行填充（大约一半在顶部，一半在底部）和列 p w p_w pw​ 填充（左侧大约一半，右侧一半），则输出形状将为

( n h − k h + p h + 1 ) × ( n w − k w + p w + 1 ) (n_h - k_h + p_h +1) \times (n_w - k_w + p_w +1) (nh​−kh​+ph​+1)×(nw​−kw​+pw​+1)

这意味着输出的高度和宽度将分别增加 p h p_h ph​ 和 p w p_w pw​ 。

在许多情况下，我们需要设置 p h = k h − 1 p_h = k_h - 1 ph​=kh​−1 和 p w = k w − 1 p_w = k_w - 1 pw​=kw​−1 ，使输入和输出具有相同的高度和宽度。

此外，使用奇数的核大小和填充大小也提供了书写上的便利。对于任何二维张量X，当满足： 1. 卷积核的大小是奇数； 2. 所有边的填充行数和列数相同； 3. 输出与输入具有相同高度和宽度 则可以得出：输出 Y [ i , j ] Y[i, j] Y[i,j] 是通过以输入 X [ i , j ] X[i, j] X[i,j] 为中心，与卷积核进行互相关计算得到的。

比如，在下面的例子中，我们创建一个高度和宽度为 3 的二维卷积层，并在所有侧边填充 1 个像素。给定高度和宽度为 8 的输入，则输出的高度和宽度也是 8 。

import torch                                   #引入torch包from torch import nn                           #引入torch中的nn神经网络#为了方便起见，我们定义了一个计算卷积层的函数#此函数初始化卷积层权重，并对输入和输出提高和缩减相应的维度def comp_conv2d(conv2d, X):    #这里的 (1, 1) 表示批量大小和通道数都是1    X = X.reshape((1, 1) + X.shape)    Y = conv2d(X)    #省略前两个维度: 批量大小和通道    return Y.reshape(Y.shape[2:])#请注意，这里每边都填充了1行或1列，因此总共填充了2行和2列conv2d = nn.Conv2d(1, 1, kernel_size=3, padding=1)X = torch.rand(size=(8,8))comp_conv2d(conv2d, X).shape

torch.Size([8, 8])

当卷积核的高度和宽度不同时，我们可以填充不同的高度和宽度，使输出和输入具有相同的高度和宽度。在如下示例中，我们使用高度为5，宽度为3的卷积核，高度和宽度两边的填充分别为2和1。

conv2d = nn.Conv2d(1, 1, kernel_size=(5, 3), padding=(2, 1))comp_conv2d(conv2d, X).shape

torch.Size([8, 8])

步幅(Stride)

在计算互相关时，卷积窗口从输入张量的左上角开始，向下、向右滑动。 在前面的例子中，我们默认每次滑动一个元素。 但是，有时候为了高效计算或是缩减采样次数，卷积窗口可以跳过中间位置，每次滑动多个元素。

我们将每次滑动元素的数量称为 步幅（stride） 。

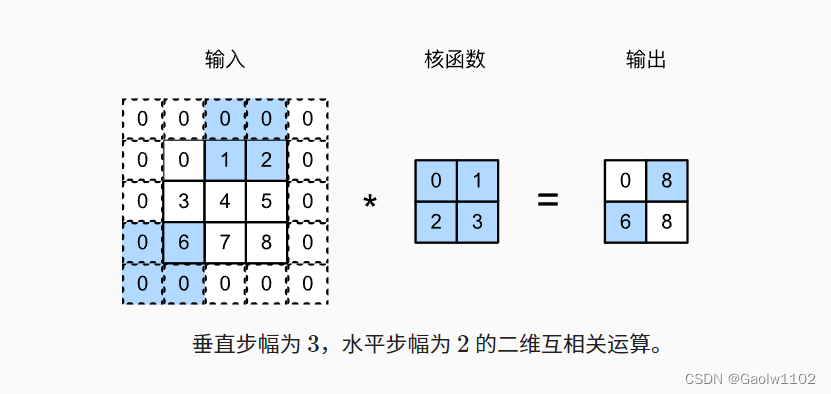

下图是垂直步幅为 3 3 3 ，水平步幅为 2 2 2 的二维互相关运算。 着色部分是输出元素以及用于输出计算的输入和内核张量元素：

0 × 0 + 0 × 1 + 1 × 2 + 2 × 3 = 8 0 × 0 + 6 × 1 + 0 × 2 + 0 × 3 = 6 0 \times 0 + 0 \times 1 + 1 \times 2 + 2 \times 3 = 8 \\ 0 \times 0 + 6 \times 1 + 0 \times 2 + 0 \times 3 = 6 0×0+0×1+1×2+2×3=80×0+6×1+0×2+0×3=6

通常，当垂直步幅为 s h s_h sh​ 、水平步幅为 s w s_w sw​ 时，输出形状为

⌊ ( n h − k h + p h + s h ) / s h ⌋ × ⌊ ( n w − k w + p w + s w ) / s w ⌋ \lfloor (n_h - k_h + p_h + s_h)/s_h \rfloor \times \lfloor (n_w - k_w + p_w + s_w)/s_w \rfloor ⌊(nh​−kh​+ph​+sh​)/sh​⌋×⌊(nw​−kw​+pw​+sw​)/sw​⌋

如果我们设置了 p h = k h − 1 p_h = k_h - 1 ph​=kh​−1 和 p w = k w − 1 p_w = k_w - 1 pw​=kw​−1，则输出形状将简化为

⌊ ( n h + s h − 1 ) / s h ⌋ × ⌊ ( n w + s w − 1 ) / s w ⌋ \lfloor (n_h + s_h - 1)/s_h \rfloor \times \lfloor (n_w + s_w - 1)/s_w \rfloor ⌊(nh​+sh​−1)/sh​⌋×⌊(nw​+sw​−1)/sw​⌋

更进一步，如果输入的高度和宽度可以被垂直和水平步幅整除，则输出形状将为

( n h / s h ) × ( n w / s w ) (n_h/s_h) \times (n_w/s_w) (nh​/sh​)×(nw​/sw​)

下面，我们将高度和宽度的步幅设置为2，从而将输入的高度和宽度减半。

#定义卷积核，输入输出管道分别为1、1，卷积核为(3,3)，行列均填充2，步数为2conv2d = nn.Conv2d(1, 1, kernel_size=3, padding=1, stride=2)comp_conv2d(conv2d, X).shape

torch.Size([4, 4])

接下来，看一个稍微复杂的例子。

conv2d = nn.Conv2d(1, 1, kernel_size=(3, 5), padding=(0, 1), stride=(3, 4))comp_conv2d(conv2d, X).shape

torch.Size([2, 2])

在实践中，我们很少使用不一致的步幅或填充，也就是说，我们通常有 p h = p w p_h = p_w ph​=pw​ 和 s h = s w s_h = s_w sh​=sw​ 。

小结

填充可以增加输出的高度和宽度。这常用来使输出与输入具有相同的高和宽。

步幅可以减小输出的高和宽，例如输出的高和宽仅为输入的高和宽的 1 / n 1/n 1/n（ n n n 是一个大于的整数）。

填充和步幅可用于有效地调整数据的维度。
